基坑支护监测检测方案
基坑支护监测检测方案
一、背景
在建筑工程中，对于沉降、地陷等地质灾害，采取基坑支护措施是必要的。
但是，随着基坑的深度增加，存在越来越大的风险和安全隐患。
因此，为了保证施工的安全和减少对周边环境的影响，就需要对基坑支护工程进行监测检测。
二、检测内容
为了全面了解基坑支护的变形情况和稳定性，应进行以下内容的监测检测：
1. 地下水位的监测，包括测量地下水位变化、地下水压力变化等指标。
2. 基坑附近围岩（土体）变形的监测，重点关注基坑周围的土壤沉降、变形、裂缝等情况。
3. 基坑的位移变形、变形速率，关注基坑深度、周边地形地貌的变化情况。
4. 测量支撑结构的应力变化，包括水平横向支护应力、垂直支撑应力、拉杆应力等，以确保支撑系统的稳定性和安全性。
5. 进行振动、噪音检测，避免施工对周边环境和生态带来过大的影响。
三、监测设备和方法
1。
基坑监测方案
为保证基坑支护结构在开挖及基础施工期间的安全与稳定，确保建筑物的安全。
要进行土钉抗拔试验，土钉长度均为５米，直径100mm，杂填土及全风化岩中均设３根，施工１４天后进行拔出破坏试验。
另外，在基坑边坡坡顶设置水平及沉降观测点观测建筑物的倾斜。
在每层开挖爆破均进行观测，同时注意基坑四周的裂缝观察。
（14）边坡变形观测方案
1）边坡位移
边坡位移采用全站仪进行监控：
①坐标法
首先在施工现场附近布置好测量控制网，每次都精密测出各位移观测点的坐标，根据每次测得的坐标差值求得位移值。
②方向观测法
根据该工程位移观测点基本处在同一直线的特点，在该直线附近或直线上埋一基准点，并标定好起始方向，精确测定各测点的方向值，然后，每次位移观测都精确放样出各位移观测点所在位置的方向，用钢尺量出偏离值，每次所量得的偏离值差值即为位移值。
2）测点及基准点布置
为了能准确、及时地反映边坡变形情况，测点布置在基坑顶周边，测点距离=1.5m×基坑深度。
3）沉降观测
利用已预埋好的测点，首先在施工现场稳定。
通视地段预埋好水准基点，采用自动安平水准仪进行施测，根据每次测得的高程差值求得沉降值。
建筑工程基坑支护检测方案一、前言建筑工程中的基坑支护检测是为了确保基坑支护结构的安全性和稳定性，以及保障施工人员和周边环境的安全。
基坑支护检测方案需要根据具体工程的特点和要求进行合理设计，并且需要在施工前、施工中和施工后进行全面的检测和监测。
本文将对基坑支护检测的方案进行详细介绍，包括检测的内容、方法和定期检测的频率等。
二、基坑支护检测的内容1. 基坑支护结构的材料检测：包括支撑材料的品种、规格和质量等。
需要检测支撑材料是否符合设计要求，并且是否具有相应的强度和稳定性。
2. 土体力学性质的检测：包括土壤的含水量、密度、压缩性和黏性等。
需要检测土体的力学性质是否符合预期，并且是否具有足够的承载能力。
3. 基坑支护结构的施工质量检测：包括支护结构的几何形状、尺寸和平整度等。
需要检测支护结构是否按照设计要求进行施工，并且是否达到了相应的质量标准。
4. 基坑周边环境的监测：包括基坑周边地下水位、地表下沉和结构变形等。
需要监测基坑周边环境的变化情况，以及对基坑支护结构的影响。
三、基坑支护检测的方法1. 材料检测：可以采用化学分析、质量检测和力学测试等方法进行材料的检测。
化学分析可以对支撑材料的成分和含量进行检测，质量检测可以对支撑材料的外观和表面质量进行检测，力学测试可以对支撑材料的强度和稳定性进行检测。
2. 土体力学性质的检测：可以采用原位测试和室内测试等方法进行土体力学性质的检测。
原位测试可以通过现场取样和测试来获取土体的力学性质，室内测试可以通过实验室测试来获取土体的力学性质。
3. 施工质量检测：可以采用现场测量和实验室测试等方法进行施工质量的检测。
现场测量可以对支护结构的几何形状、尺寸和平整度进行检测，实验室测试可以对支护结构的材料和结构进行检测。
4. 周边环境监测：可以采用地下水位监测、地表下沉监测和结构变形监测等方法进行周边环境的监测。
地下水位监测可以通过现场测量和实验室测试来获取基坑周边地下水位的变化情况，地表下沉监测可以通过现场测量和实验室测试来获取基坑周边地表下沉的情况，结构变形监测可以通过现场测量和实验室测试来获取基坑支护结构的变形情况。

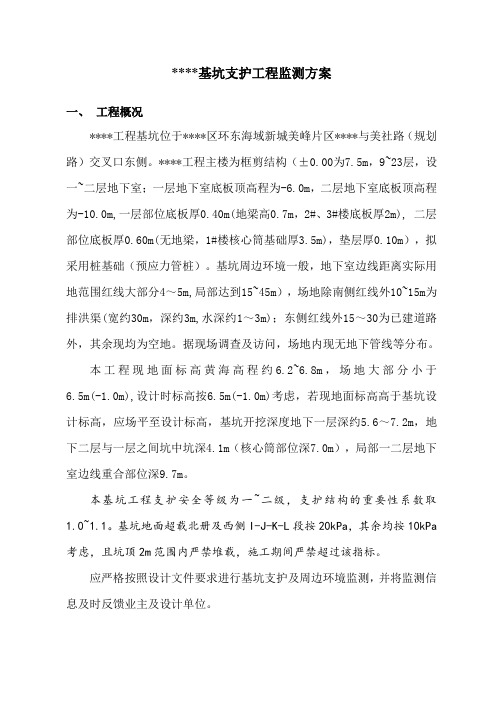

****基坑支护工程监测方案一、工程概况****工程基坑位于****区环东海域新城美峰片区****与美社路（规划路）交叉口东侧。
****工程主楼为框剪结构（±0.00为7.5m，9~23层，设一~二层地下室；一层地下室底板顶高程为-6.0m，二层地下室底板顶高程为-10.0m,一层部位底板厚0.40m(地梁高0.7m，2#、3#楼底板厚2m), 二层部位底板厚0.60m(无地梁，1#楼核心筒基础厚3.5m)，垫层厚0.10m），拟采用桩基础（预应力管桩）。
基坑周边环境一般，地下室边线距离实际用地范围红线大部分4～5m,局部达到15~45m），场地除南侧红线外10~15m为排洪渠(宽约30m，深约3m,水深约1～3m)；东侧红线外15～30为已建道路外，其余现均为空地。
据现场调查及访问，场地内现无地下管线等分布。
本工程现地面标高黄海高程约6.2~6.8m，场地大部分小于6.5m(-1.0m),设计时标高按6.5m(-1.0m)考虑，若现地面标高高于基坑设计标高，应场平至设计标高，基坑开挖深度地下一层深约5.6～7.2m，地下二层与一层之间坑中坑深4.1m（核心筒部位深7.0m），局部一二层地下室边线重合部位深9.7m。
本基坑工程支护安全等级为一~二级，支护结构的重要性系数取1.0~1.1。
基坑地面超载北册及西侧I-J-K-L段按20kPa，其余均按10kPa 考虑，且坑顶2m范围内严禁堆载，施工期间严禁超过该指标。
应严格按照设计文件要求进行基坑支护及周边环境监测，并将监测信息及时反馈业主及设计单位。
二、监测目的和执行规范1、监测的主要目的①沉降观测：通过观测可以测得地基表面及周边建筑物在各级荷载下的沉降量，起到控制施工加荷速率的目的。
②水平位移观测：测定地基土内部在上部荷载作用下的水平位移变化情况，以判断地基稳定性。
③深层土体水平位移观测：测定地基土内部在上部荷载作用下不同深度的水平位移变化情况，以判断地基稳定性。
基坑支护监测检测方案基坑支护监测检测方案是指针对基坑支护工程的稳定性和安全性进行检测与监测的方案。
基坑支护工程是建筑工程中的重要组成部分，它的稳定性对于项目的安全运行至关重要。
因此，及时准确地进行基坑支护监测检测，对于预防事故的发生具有重要意义。
下面将介绍一个综合的基坑支护监测检测方案。
首先，基坑支护监测检测方案首先需要确定监测目标。
基坑支护监测的目标包括基坑支护结构变形监测和基坑周边地下水位监测。
基坑支护结构变形监测主要包括垂直变形、水平变形和倾斜变形的监测，可以通过安装位移传感器、固定支护结构的变形测量尺、倾斜计等工具来进行监测。
而基坑周边地下水位监测则是为了掌握基坑工程的水工环境变化，可以通过设置水位计、流速计等设备来进行监测。
其次，基坑支护监测检测方案需要确定监测时间。
基坑支护监测的时间应从开挖基坑之前开始，直到支护完工和周边地下水位稳定为止。
监测的时间应根据具体工程的进展情况以及规划设计要求进行确定，通常在基坑开挖前、支护过程中和支护完工后进行定期监测。
再次，基坑支护监测检测方案需要确定监测位置。
监测位置的选择应根据基坑支护结构的特点、周边环境的变化以及监测目的的要求来确定。
一般来说，监测点应位于基坑支护结构的关键部位，如支撑桩的顶部、支护墙的顶部和底部等位置。
此外，还应选择一些代表性的监测点位于基坑的周边环境，用于监测地下水位的变化。
最后，基坑支护监测检测方案需要确定监测方法。
基坑支护监测的方法包括实测和网络监测两种。
实测是指通过安装传感器、测量仪器等工具对基坑支护结构的变化进行现场测量。
网络监测是指通过远程监控系统对基坑支护的稳定性和安全性进行实时监测。
实测方法可以通过现场测量仪器进行，如位移传感器、倾斜计等，也可以通过无人机、激光扫描仪等高新技术手段进行。
总之，基坑支护监测检测方案是预防基坑工程事故发生的重要手段。
在实际工程中，根据基坑支护结构的特点和周边环境的变化，有针对性地制定监测方案，采用适当的监测方法和工具，并根据监测数据及时评估工程的安全性和稳定性，以保证基坑支护工程的安全运行。
基坑监测施工方案基坑监测施工方案一、施工概况基坑作为建筑物的基础部分，其稳定性和安全性是施工过程中必须要重视的问题。
本项目基坑监测施工方案是为了确保基坑施工过程中的安全和稳定性。
二、监测方法本方案将采用从施工前到施工后的全程监测，包括地表变形监测、支撑结构变形监测、土体应力监测等。
1.地表变形监测在基坑周边设置地表变形监测点，采用高精度全站仪定期进行观测。
观测数据将用于分析地表沉降情况，确保地表变形在允许范围内。
2.支撑结构变形监测对支撑结构进行倾斜仪定期监测，观测点设置在各个支撑点。
通过观测数据的变化情况，判断支撑结构的变形情况，及时采取相应的措施，防止支撑结构的失稳。
3.土体应力监测在基坑周边设置土体应力监测点，采用应变计和压力计进行观测。
通过观测数据的变化情况，判断土体的应力变化，及时采取相应的措施，防止土体的坍塌。
三、监测频率根据现场实际情况和监测要求，本方案将设置不同监测频率。
1.地表变形监测在基坑施工前后各进行一次地表变形监测，检测地表的沉降情况。
2.支撑结构变形监测每天进行一次支撑结构的倾斜仪观测，通过观测数据的变化情况，判断支撑结构的变形情况。
3.土体应力监测每天进行一次土体应力监测，通过观测数据的变化情况，判断土体的应力变化情况。
四、监测报告每次监测结束后，将会制作监测报告，包括实测数据和分析结果。
1.地表变形监测报告将实测的地表变形数据整理成报告，包括沉降情况的分析和处理意见。
2.支撑结构变形监测报告将实测的支撑结构倾斜数据整理成报告，包括变形情况的分析和处理建议。
3.土体应力监测报告将实测的土体应力数据整理成报告，包括应力变化情况的分析和处理措施。
五、安全管理为了保障施工现场的安全，本方案将采取以下安全管理措施：1.施工现场设立警示牌，提示施工人员注意基坑安全。
2.施工期间设置安全防护网，避免物体坠落。
3.加强人员培训，提高施工人员的安全意识和技能。
4.定期检查和维护施工设备，确保施工过程中的安全和稳定。
基坑支护监测检测方案背景介绍在工程施工过程中，建筑基坑支护是一个常见的施工技术。
建筑基坑支护是指在挖掘基坑过程中对周围土层进行支撑，以确保基坑墙壁的稳定性和防止土体滑塌等安全问题。
基坑支护工程需要对支撑结构进行监测检测，以确保其稳定性和安全性。
基坑支护监测检测方案监测对象基坑支护监测检测方案的监测对象为基坑支护结构及周边土体。
具体包括以下几个方面：1.支护结构的形状、变形、位移、应力等；2.土体的水平位移、竖向位移、沉降、应力等；3.周围建筑物的影响等。
监测方法基坑支护监测检测需要使用一系列的监测方法，以获取准确的监测数据。
下面是一些常规的监测方法：1.测量法：使用测量仪器对基坑支护结构进行准确的测量，包括全站仪、水准仪、测斜仪、倾斜仪等。
2.监测孔法：在支护结构周围钻孔，将监测仪器通过孔隙的方式安装，进行监测。
3.激光扫描法：利用激光器对基坑支护结构进行扫描，获取其三维形状和位移等数据。
4.无损检测法：利用声波、电磁波、红外线等无损检测方法，对支护结构进行检测。
监测频次监测的频次决定了监测结果的精度和有效性。
监测频次需要根据具体的施工进度和监测结果来决定，一般需要在以下时期进行监测：1.基坑开挖前；2.基坑开挖过程中，每个开挖周期结束后；3.支护结构施工阶段中，每个施工周期结束后；4.基坑土方施工结束后；5.筑块钢筋混凝土施工结束后。
监测数据处理和分析监测数据采集后需要进行处理和分析，以进行评估和预警。
监测数据分析需要考虑以下几个方面：1.监测数据的时序分析，找出数据的变化规律和趋势；2.监测数据的空间分析，判断监测点之间的关系和区域的变化情况；3.监测数据的差异分析，分析并比较前后监测数据的变化。
监测报告监测报告是监测结果的重要输出，需要根据监测数据处理和分析的结果，撰写监测报告。
监测报告应该包括以下内容：1.监测对象和监测位置；2.监测方法和监测频次；3.监测数据的处理和分析结果；4.监测数据的评价和预警；5.相关的建议和措施。
基坑支护工程监测方案一、基坑支护工程监测方案1.监测目的（1）监测基坑开挖过程中的变形情况，及时发现并处理可能存在的变形加剧或者失稳的情况。
（2）监测基坑支护结构的施工质量，及时发现并处理支护结构的裂缝、位移等问题。
（3）监测基坑开挖和支护过程中的地下水位变化情况，确保地下水位对支护结构的影响在合理范围内。
（4）监测基坑支护工程对周边建筑物、管线等的影响，确保不会对周边环境造成负面影响。
2.监测内容（1）基坑开挖过程的变形监测，包括土体沉降、支护结构位移、裂缝变化等情况。
（2）基坑支护结构施工过程的监测，包括混凝土浇筑质量、支护结构内力变化、裂缝情况等。
（3）地下水位监测，主要是为了了解地下水位的变化情况，及时调整排水和抗渗措施。
（4）周边建筑物、管线等的影响监测，主要是为了了解基坑支护工程对周边环境的影响情况。
3.监测方法（1）基坑开挖过程的变形监测，可以采用测量仪器进行实时监测，如全站仪、测斜仪、倾角仪等。
（2）基坑支护结构施工过程的监测，可以采用超声波检测仪、裂缝位移计等仪器进行实时监测。
（3）地下水位监测，可以采用水位计进行实时监测。
（4）周边建筑物、管线等的影响监测，可以采用激光测距仪、地震波等仪器进行实时监测。
4.监测频率（1）基坑开挖过程的变形监测，每天至少进行一次监测，发现异常情况要及时处理。
（2）基坑支护结构施工过程的监测，根据施工进度和情况进行不定期监测，发现问题及时处理。
（3）地下水位监测，每天至少进行一次监测，根据地下水位变化情况适时调整排水和抗渗措施。
（4）周边建筑物、管线等的影响监测，根据实际情况进行不定期监测，及时发现问题并处理。
二、监测结果处理1.监测结果的处理（1）基坑开挖过程的变形监测结果要及时分析，如发现异常情况要立即停止开挖，并做好防护措施。
（2）基坑支护结构施工过程的监测结果要及时分析，如发现支护结构存在问题要及时调整施工方案，并进行补救措施。
（3）地下水位监测结果要及时分析，根据地下水位变化情况适时调整排水和抗渗措施。
基坑支护监测方案基坑是指建筑施工过程中需要挖掘的大面积或深度较大的坑洞，在城市建设中广泛应用于地下室、地下停车场、地铁等工程建设中。
基坑的支护是确保施工安全和周围环境稳定的重要措施之一、而监测基坑支护的方案则是在施工过程中对支护工程进行实时监测，及时发现并修复问题，以确保工程的稳定性和安全性。
本文将介绍一个基坑支护监测方案。
一、监测内容1.地表沉降监测：通过安装沉降观测点，测量地表沉降情况，及时发现和掌握地表沉降变化的趋势和速度，以判断基坑支护工程是否存在变形和下沉情况。
2.周边建筑物位移监测：通过设置位移观测点，监测周边建筑物的位移情况，及时发现和掌握周边建筑物变位的情况，以评估基坑施工对周边建筑物的影响程度。
3.土体应力监测：通过在基坑周边和支护结构上设置应变计和应变片，实时监测土体的应力分布情况，了解土体的变形和变位情况。
4.土体测斜监测：通过设置测斜孔和监测测斜仪，监测土体的倾斜情况，及时发现和掌握土体的变形和位移情况，以评估基坑支护结构的稳定性。
5.土体水位监测：通过在基坑周边设置水位观测点，监测地下水位的变化情况，及时发现和掌握地下水位的涨落情况，以评估基坑支护结构对地下水位的影响程度。
二、监测方法1.建立监测体系：根据实际情况，确定监测点的位置和数量，合理布设监测设备，建立监测点的坐标系和标注体系，确保监测的准确性和可靠性。
2.监测设备选择：选择适合的监测设备和仪器，包括位移仪器、应变仪器、测斜仪器、水位仪器等，保证监测数据的精确性和稳定性。
3.数据采集与处理：设立数据采集终端和服务器，实现实时数据采集、传输和存储，建立数据处理平台，对监测数据进行分析和评估，及时发现异常情况并采取相应的应对措施。
4.预警机制与措施：根据监测数据的变化趋势和阈值，设置相应的预警机制，建立监测数据与预警信号的关联模型，一旦出现预警信号，及时启动应急预案，采取相应的支护修补措施，以确保施工安全。
三、监测频率与报告1.监测频率：根据具体工程的要求和施工进度，制定监测频率，一般为每周或每月进行一次，实时监测的数据可随时查看。
基坑监测方案范文一、背景与目的基坑工程是城市建设中不可或缺的一环，然而基坑工程中存在着一定的风险，如土层不稳、地下水位变化等，这些因素都可能导致基坑工程的安全隐患。
因此，为了确保基坑工程的施工安全，需要制定一套完善的基坑监测方案，及时发现并处理潜在的风险。
二、监测内容和方法1.土层稳定性监测：采用地面测斜仪对基坑周边土层的变形进行监测，以及使用倾斜计对基坑周边建筑物的倾斜情况进行监测。
如果发现土层发生变形或建筑物倾斜超出了允许范围，需要及时采取措施加固土层或修复建筑物。
2.地下水位监测：通过在基坑内安装水位计观测地下水位的变化，监测地下水位是否超过了设计要求的安全范围。
如若超出，需要采取相应的排水措施，控制地下水的涌入。
3.基坑周边环境监测：包括监测附近地表的沉降情况、环境噪声、震动等因素对基坑工程的影响。
通过这些监测指标的评估，能够及时发现异常情况并提出合理的解决方案。
4.施工过程监测：对基坑的开挖、土方填筑、支护结构施工等各个环节进行实时监测，以便及时调整施工方案、减少风险发生的可能性。
三、监测设备和技术1.地面测斜仪：地面测斜仪是一种通过测量地面上各个点的变形量来判断土层稳定性的仪器。
它能够实时监测土层的变形情况，并通过数据分析给出预警。
2.倾斜计：倾斜计能够测量基坑周边建筑物的倾斜情况，以及墙体的变形情况。
通过倾斜计的监测，能够及时发现墙体的变形情况，并采取相应的修复措施。
3.水位计：水位计是监测地下水位变化的主要设备，通过实时测量地下水位的高低来判断基坑周边的地下水变化情况。
4.环境监测仪器：包括沉降监测仪、噪声监测仪、震动监测仪等，用于监测基坑周边环境的变化情况。
四、监测频率与执行机构1.土层稳定性监测：根据施工进度和土层情况的变化，每周进行一次监测，并由相关专业机构或工程监理单位负责数据的采集、分析和处理。
2.地下水位监测：根据地下水位变化的情况，每日或每周进行一次监测，并由相关专业机构或工程监理单位负责数据的采集、分析和处理。
目录一、工程概况 (1)二、编制说明和依据 (1)三、基坑监测系统布设 (1)四、监测濒率及要求 (4)五、导线的内、外业 (5)六、水准测量作业方法 (9)七、水准测量作业计划 (10)八、应急预案 (11)九、监测工作注意事项 (12)十、监测结果及信息反馈 (13)一、工程概况广州亚运城运动员村位于广州市广州新城，本工程设地下室1层，深度约6.5米，两级护坡，上部自然放坡，垂直高度在1.7～2.5m之间，下部4.35m采用重力式水泥搅拌桩档土墙。
二、编制说明和依据基坑开挖卸载后，形成临空面；边坡土体向基坑内位移滑动和基坑底部隆起的趋势，直接威胁到基坑及周边环境安全。
为了能够及时了解重力式水泥搅拌桩基坑支护结构的各项参数是否能够达到设计要求，确保土方和基础施工安全顺利进行。
根据《广州市重点公共建设项目管理办公室建设项目工程测量管理办法》（试行）规定，第一基坑支护结构进行监测。
参考依据：1、《建筑地基基础设计规范》GB50007-2002；2、《工程测量规范》GB50026-93；3、《精密工程测量规范》GB/T15314-94；4、《建筑变形测量规范》JGJ/T8-97；5、《国家一、二等水准测量规范》GB12897-91；6、《08028修改广州亚运城运动员村基坑图纸》、《地质资料》7、《广州市重点公共建设项目管理办公室建设项目工程测量管理办法》（试行）的通知三、基坑监测系统布设根据基坑支护设计方案及上述规范要求，本工程基础开挖监测内容包括：1、基坑支护结构顶部的水平位移观测；2、基坑顶坡的沉降观测；3、主要采用方法：（1）导线测量法进行水平位移测量，目测方法相结合（2）水准测量法进行沉降位移测量，目测方法相结合4、测量程序建立平面控制网、沉降控制网――设置控制点――设置观测点――观测周期数据――汇总整理绘制成果文件5、位移、沉降基准点的布设在基坑支护结构完成前7天，完成3个基准点A、B、C点的施工。
基坑顶部支护结构完成后2天进行位移、沉降观测点的施工，并建立监测网进行初始值的测度。
考虑基准点的位置必须保证稳定、可靠的原则，宜选择在压缩性较低的土层上；根据现场实际情况，控制点选择在厂区东南角一侧，其位置宜靠近观测对象，其距离基坑的最小距离L≥3H，且在基坑所产生的压力影响范围外。
控制点在测区内不少于2个，根据本工程的具体情况共埋设3个控制点。
6、导线网、水准网的建立：观测点点布设在通视良好的位置，能全面反映基坑变形并结合地质和现场实际情况确定，距离基坑边线大致在10~20m左右，沿基坑结构延开方向及转角布设在基坑支护结构坡顶边线部位，先人工打入∮16的钢筋，进入地面30cm位置用砼固结，露出5～10cm，钢筋顶端位置锯十字，用红色油漆做好记号，用3根∮16的钢筋做成高于观测点10cm的三角维护网，并且标明基坑变形观测点，为避免人为破坏，可与基坑某些轴线控制点在同一位置设置并进行保护，初步定出30个水准点分别是编号为WY1~10，沉降观测点编号为CJ1~10，（位移观测点与沉降观测点相同），布设成闭合水准路线，其闭合差不应超过±6n0.5（n为测站数）或±20L0.5（L为测线长度，以km为单位）。
水平位移监测导线网主要技水要求表9.2.4注：表中未考虑起始误差的影响。
本工程导线测量法精度：二级垂直位移监测网的主要技术要求表9.3.40.20.50.82.0注：n为测段的测站数。
本工程水准测量法精度：四等本工程选用水平位移观测仪器的选择和精度要求7、目测主要内容有：（1）基坑固围裂缝变化及观察支护结的异常变化（2）基坑开挖后，基坑坑壁、坑底及周边地下水是否有较大渗漏、突涌、积水情况及下雨天气等到影响。
（3）基坑同边地面超载情况(4)在沉降观测中，须注意的三个问题：a.每次观测在遵守“四固定”原则。
即观测所用仪器及水准标尺固定：观测人员固定，观测路线固定，观测环境和条件基本相同。
b.水准仪之角是一个变化值，每次作业之前，对之角进行检查。
若有发现之角大于15秒应及时进行检验校正。
c.现场目测开挖期间，派人到现场观察巡视基坑及固定环境情况，发现问题时通报。
四、监测濒率及要求4.1监测频率基坑监测的濒率要随土方开挖进度和基坑变化情况作调整。
基坑监测点布设两尺开始读测原始数据，且不应小于两次。
当基坑开始挖土时，监测次数要增加。
开挖以后每三天测量一次。
当基坑边坡位移出突变量，增加到一天一次，甚至两小时观测一次。
地下室施工期间，测量间隔时间可延长至宜每周一次。
本基坑的监测时间从基坑开挖至±0.000施工完成.观测结果务必全面、真实、整洁，并整理成册上交监理。
以指导施工。
4.2监测要求本基坑支护安全等级为A级。
据设计要求，并组合实际经验，对该工程监测项目提出以下警戒/控制值：1、基坑最大水平位移不允许超过40mm，位移报警值为35mm。
最大沉降不超过20mm，沉降报警值为15mm。
2、当水平位移达到35mm,地面沉降过到15mm或12小时内位移超过5mm时应及时通知设计、监理、业主采取有效的加固措施。
同时必须满足下表对于测量精度的要求；变形测量的等级划分及精度要求表9.1.4注：①变形点的高程中误差和点位中误差，系相对于最近基准点而言； 五、导线的内、外业5.1导线外业：1、踏勘及建立标志2、测水平角 —— 转折角 ( 左角、右角 ) 、连接角3、量水平边长 5.2导线内业计算 （一）几个基本公式1、坐标方位角 (grid bearing) 的推算或注意：若计算出的>360 °，则减去360 °；若为负值，则加上360 °。
2、坐标正算公式由 A 、 B 两点边长DAB 和坐标方位角αAB 计算坐标增量。
见图有：其中：ΔXAB =XB -XA ；ΔYAB =YB -YA3、坐标反算公式由 A 、 B 两点坐标来计算αAB 、DAB的具体计算方法如下：（1）计算、（2）计算（3）根据、的正负号来判断所在的象限。
a) 则为一象限。
=b) 则为二象限。
=180° -c) 则为三象限。
=180° +d) 则为四象限。
=360° -e) 则=90 °f) 则=270 °5.3导线计算过程推算各边坐标方位角——计算各边坐标增量——推算各点坐标。
（三）闭合导线平差计算步骤1、绘制计算草图。
在图上填写已知数据和观测数据。
2、角度闭合差(angle closing error) 的计算与调整（1）计算闭合差：（2）计算限差：（图根级）（3）若在限差内，则按平均分配原则，计算改正数：（4）计算改正后新的角值：3、按新的角值，推算各边坐标方位角。
4、按坐标正算公式，计算各边坐标增量。
5、坐标增量闭合差的计算与调整（1）计算坐标增量闭合差。
有：导线全长闭合差(total length closing error of traverse) ：导线全长相对闭合差(relative length closing error of traverse):（2）分配坐标增量闭合差(closing error in coordination increment) 。
若K<1/2000 （图根级），则将、以相反符号，按边长成正比分配到各坐标增量上去。
并计算改正后的坐标增量。
6、坐标计算根据起始点的已知坐标和经改正的新的坐标增量，来依次计算各导线点的坐标。
六、水准测量作业方法1、每站观测程序（1）顺序——“后前前后”（黑黑红红）；一般一对尺子交替使用。
（2）读数——黑面按“三丝法”（上、中、下丝）读数，红面仅读中丝。
每站观测程序图2、计算与记录格式（1）视距=100 × | 上丝- 下丝|（2）前后视距差di = 后视距- 前视距（3）视距差累积值∑ di = 前站的视距差累积值∑di-1 + 本站的前后视距差di（4）黑红面读数差= 黑面读数+K- 红面读数。
（K= 4787mm 或4687mm ）（5）黑面高差h 黑= 黑面后视中丝- 黑面前视中丝（6）红面高差h 红= 红面后视中丝- 红面前视中丝（7）黑红面高差之差=h 黑- （h 红± 0.100m ）（8）高差中数（平均高差）= [h 黑+ （h 红± 0.100m ）]/2 （9）水准路线总长L= ∑后视距+ ∑前视距四等水准测量记录表，见下图。
七、水准测量作业计划7.1人力计划7.2时间计划八、应急预案当基坑出现不正常现象或通过位移，沉降观测出异常情况危及基坑安全时，可采取以下应急措施：1、注意观察坑顶是否裂缝。
发现有裂缝应及时修补，防止地表水大量从裂缝较大可采用高压灌浆加固，及时加密钢管桩。
在现在具备作业条件的情况下，也可以采用钢板桩支护。
2、当坑顶位移沉降较大且发生速度较快时可在基坑内及时用挖土机覆土回填，堆填沙包，先保持边坡稳定然后等待设计、监理、业主的处理方案。
若基坑土方已开挖完，可开挖坑顶土方至坑底减少主动土压力增加被子动土压。
3、必要时利用水位观测孔进行抽水，降低地下水位，减少水压力。
4、现场应急救援小组架构图九、监测工作注意事项作业人员必须严格按要求监测并进行自检，做到记录清晰、齐全、计算准确无误。
检查人员及时对成果进行检查，发现问题及时处理。
审核员负责报告的审核。
把好质量最后一关，并在监测工作过程中注意以下事项：1、采用相同的观测路线和观测方法2、观测时应选择同一晴朗天气进行观测3、使用同一仪器和设备4、固定观测前，对所使用的仪器和设备进行检验校正，并作出详细记录5、固定观测人员，减少人为误差6应保证观测数据的真实性并保留原始数据，以备查核7、按国家有关测量规范进行测量十、监测结果及信息反馈1、监测成果年交示每次观测完毕以后，及时向监理、业主口头通报观测成果，并及时年交本次成果报告。
成果报告包括：（1）位移、沉降、观测成果表、时间、位移量、沉降量（T-S）曲线图。
（2）基坑监测平面布置图和现场施工进度示意图（3）基坑监测分析报告。
