水利水电工程单元工程施工质量验收评定标准--混凝土工程（SL632-2012）----------------------------------------------------------------单元工程施工质量验收评定表格（2）清远市水利水电工程监理有限公司2013年6月目录表2.1 普通混凝土单元工程施工质量验收评定表 (1)表2.1－1 混凝土基础面或施工缝处理工序施工质量验收评定表 (2)表2.1－2 混凝土模板制作及安装工序施工质量验收评定表 (3)表2.1－3 混凝土钢筋制作及安装工序施工质量验收评定表 (4)表2.1－3－1 钢筋连接施工质量检查表 (5)表2.1－4 混凝土预埋件制作及安装工序施工质量验收评定表 (7)表2.1－5 混凝土浇筑工序施工质量验收评定表 (9)表2.1－6 混凝土外观质量检查工序施工质量验收评定表 (10)表2.2 碾压混凝土单元工程施工质量验收评定表 (11)表2.2－1 碾压混凝土基础面及层面处理工序施工质量验收评定表 (12)表2.2－2 碾压混凝土模板制作及安装工序施工质量验收评定表 (13)表2.2－4 碾压混凝土浇筑工序施工质量验收评定表 (14)表2.2－5 碾压混凝土成缝工序施工质量验收评定表 (15)表2.3 混凝土面板单元工程施工质量验收评定表 (16)表2.3－1 混凝土面板基面清理工序施工质量验收评定表 (17)表2.3－2 混凝土面板滑模制作及安装工序施工质量验收评定表 (18)表2.3－4 混凝土面板预埋件制作及安装工序施工质量验收评定表 (19)表2.3－5 混凝土面板浇筑工序施工质量验收评定表 (21)表2.4 沥青混凝土心墙单元工程施工质量验收评定表 (22)表2.4－1 沥青混凝土心墙基座结合面处理及沥青混凝土结合层面处理工序施工质量验收评定表 (23)表2.4－2 沥青混凝土心墙模板制作及安装工序施工质量验收评定表 (24)表2.4－3 沥青混凝土铺筑工序施工质量验收评定表 (25)表2.5 沥青混凝土面板单元工程施工质量验收评定表 (26)表2.5－1 沥青混凝土面板整平胶结层（含排水层）工序施工质量验收评定表 (27)表2.5－2 沥青混凝土面板防渗层工序施工质量验收评定表 (28)表2.5－3 沥青混凝土面板封闭层工序施工质量验收评定表 (29)表2.5－4 沥青混凝土面板与刚性建筑物连接工序施工质量验收评定表 (30)表2.6 预应力混凝土单元工程施工质量验收评定表 (31)表2.6－6 预应力混凝土预应力筋孔道工序施工质量验收评定表 (32)表2.6－7 预应力混凝土预应力筋制作及安装工序施工质量验收评定表 (33)表2.6－8 预应力混凝土预应力筋张拉工序施工质量验收评定表 (34)表2.6－9 预应力混凝土预应力筋灌浆工序施工质量验收评定表 (35)表2.7 混凝土预制构件安装单元工程施工质量验收评定表 (36)表2.7－1 混凝土预制构件外观质量检查工序施工质量验收评定表 (37)表2.7－2 混凝土预制构件吊装工序施工质量验收评定表 (38)表2.7－3 混凝土预制构件接缝及接头处理工序施工质量验收评定表 (39)表2.8 混凝土坝坝体接缝灌浆单元工程施工质量验收评定表 (40)表2.8－1 灌浆前检查工序施工质量验收评定表 (41)表2.8－2 灌浆工序施工质量验收评定表 (42)表2.9 安全监测仪器设备安装单元工程施工质量验收评定表 (43)表2.9－1 安全监测仪器设备检验工序施工质量验收评定表 (44)表2.9－2 安全监测仪器设备安装埋设工序施工质量验收评定表 (45)表2.9－3 安全监测仪器设备观测电缆敷设工序施工质量验收评定表 (46)表2.10 观测孔（井）单元工程施工质量验收评定表 (47)表2.10－1 观测孔（井）造孔工序施工质量验收评定表 (48)表2.10－2 观测孔（井）测压管制作与安装工序施工质量验收评定表 (49)表2.10－3 观测孔（井）率定工序施工质量验收评定表 (50)表2.11 外部变形观测设施（正垂线安装）单元工程施工质量验收评定表 (51)表2.12 外部变形观测设施（倒垂线安装）单元工程施工质量验收评定表 (52)表2.13 外部变形观测设施（引张线安装）单元工程施工质量验收评定表 (53)表2.14 外部变形观测设施（视准线安装）单元工程施工质量验收评定表 (54)表2.15 外部变形观测设施（真空激光准直安装）单元工程施工质量验收评定表 (55)表2.16 外部变形观测设施（大气激光准直安装）单元工程施工质量验收评定表 (56)附录B 原材料及中间产品检验备查表 (57)附录C 普通混凝土中间产品质量标准 (62)附录D 碾压混凝土中间产品质量标准 (66)附录E 沥青和沥青混凝土质量标准 (70)水利水电工程表2.1 普通混凝土单元工程施工质量验收评定表水利水电工程表2.1－1 混凝土基础面或施工缝处理工序施工质量验收评定表水利水电工程表2.1－2 混凝土模板制作及安装工序施工质量验收评定表表2.1－3 混凝土钢筋制作及安装工序施工质量验收评定表表2.1－3－1 钢筋连接施工质量检查表水利水电工程表2.1－4 混凝土预埋件制作及安装工序施工质量验收评定表表2.1－5 混凝土浇筑工序施工质量验收评定表表2.1－6 混凝土外观质量检查工序施工质量验收评定表表2.2 碾压混凝土单元工程施工质量验收评定表表2.2－1 碾压混凝土基础面及层面处理工序施工质量验收评定表表2.2－2 碾压混凝土模板制作及安装工序施工质量验收评定表表2.3 混凝土面板单元工程施工质量验收评定表表2.3－1 混凝土面板基面清理工序施工质量验收评定表表2.3－2 混凝土面板滑模制作及安装工序施工质量验收评定表表2.3－4 混凝土面板预埋件制作及安装工序施工质量验收评定表续表（表2.3－4）表2.3－5 混凝土面板浇筑工序施工质量验收评定表表2.4 沥青混凝土心墙单元工程施工质量验收评定表表2.4－1 沥青混凝土心墙基座结合面处理及沥青混凝土结合层面处理工序施工质量验收评定表表2.4－2 沥青混凝土心墙模板制作及安装工序施工质量验收评定表表2.4－3 沥青混凝土铺筑工序施工质量验收评定表表2.5 沥青混凝土面板单元工程施工质量验收评定表表2.5－1 沥青混凝土面板整平胶结层（含排水层）工序施工质量验收评定表表2.5－2 沥青混凝土面板防渗层工序施工质量验收评定表表2.5－3 沥青混凝土面板封闭层工序施工质量验收评定表表2.5－4 沥青混凝土面板与刚性建筑物连接工序施工质量验收评定表表2.6 预应力混凝土单元工程施工质量验收评定表表2.6－6 预应力混凝土预应力筋孔道工序施工质量验收评定表表2.6－7 预应力混凝土预应力筋制作及安装工序施工质量验收评定表表2.6－8 预应力混凝土预应力筋张拉工序施工质量验收评定表表2.6－9 预应力混凝土预应力筋灌浆工序施工质量验收评定表表2.7 混凝土预制构件安装单元工程施工质量验收评定表表2.7－1 混凝土预制构件外观质量检查工序施工质量验收评定表表2.7－2 混凝土预制构件吊装工序施工质量验收评定表表2.7－3 混凝土预制构件接缝及接头处理工序施工质量验收评定表表2.8 混凝土坝坝体接缝灌浆单元工程施工质量验收评定表表2.8－1 灌浆前检查工序施工质量验收评定表表2.8－2 灌浆工序施工质量验收评定表表2.9 安全监测仪器设备安装单元工程施工质量验收评定表表2.9－1 安全监测仪器设备检验工序施工质量验收评定表水利水电工程表2.9－2 安全监测仪器设备安装埋设工序施工质量验收评定表表2.9－3 安全监测仪器设备观测电缆敷设工序施工质量验收评定表表2.10 观测孔（井）单元工程施工质量验收评定表。
表2.4沥青混凝土心墙单元工程施工质量验收评定表（划分工序）单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次工序编号工序质量验收评定等级1基座结合面处理及沥青混凝土结合层面处理施工工序2 模板制作及安装工序3 △沥青混凝土的铺筑工序施工单位自评意见各工序施工质量全部合格，其中优良工序占 %，且主要工序达到等级。
单元工程质量等级评定为：（签字，加盖公章）年月日监理单位复核意见经抽查并查验相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占 %，且主要工序达到等级。
单元工程质量等级评定为：（签字，加盖公章）年月日注1：对重要隐蔽单元工程和关键部位单元工程的施工质量验收评定应有设计、建设等单位的代表签字，具体要求应满足SL 176的规定。
注2：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。
注3：表中带“△”的工序为主要工序。
表2.4-1基座结合面处理及沥青混凝土结合层面处理工序施工质量验收评定表单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查(测)记录合格数合格率主控项目1沥青涂料和沥青胶配料比配料比准确，所用原材料符合国家相应标准2 基座接合面处理结合面干净、干燥、平整、粗糙，无浮皮、浮渣，无积水3 层面清理屋面干净、平整、无杂物、无水珠，返油均匀，层面下1㎝处温度不低于70℃，且各点温差不大于20℃一般项目1沥青涂料、沥青胶涂刷涂刷厚度符合设计要求，均匀一致，与混凝土贴附牢靠，无鼓包，无流淌，表面平整光顺2心墙上下层施工间歇时间不宜超过48h施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。
工序质量等级评定为：（签字，加盖公章）年月日监理单位复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。

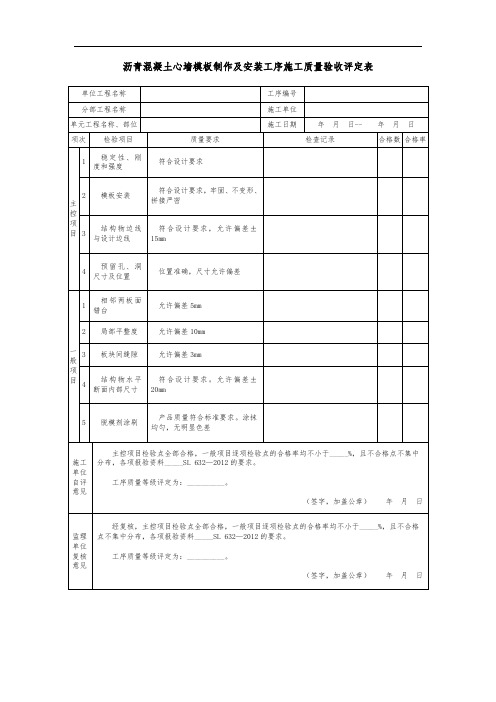

工序质量等级评定为：（签字，加盖公章）年月日表2.4-2 模板制作及安装工序施工质量验收评定表单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查(测)记录合格数合格率主控项目1 稳定性、刚度和强度符合设计要求2 模板安装符合设计要求，牢固、不变形、拼接严密3 结构物边线与设计边线符合设计要求，允许偏差±15㎜4 预留孔、洞尺寸及位置位置准确，尺寸允许偏差±10㎜一般项目1模板平整度：相邻两板面错台允许偏差5㎜2 局部平整度允许偏差10㎜3 板块间缝隙允许偏差3㎜4结构物水平断面内部尺寸符合设计要求，允许偏差±20㎜5 脱模剂涂刷产品质量符合标准要求。
