实验二 晶体管低频电压放大电路

低频放大电路实验报告
实验名称：低频放大电路实验
实验目的：
1. 理解低频放大电路的工作原理；
2. 掌握低频放大电路的电路构成；
3. 掌握低频放大电路的实验方法。

实验原理：
低频放大电路是指通频带范围在几十Hz到几千Hz之间，使用交流电源作为工作电源的放大电路。

实验中我们使用了基本的压接放大电路。

实验设备：
1. 三极管放大电路实验箱；
2. 万用表；
3. 示波器；
4. 变压器；
5. 电容，电阻等元器件。

实验步骤：
1. 按照实验原理连接电路，将三极管、电容、电阻等元器件依次连接。

2. 接通电源，调节可变电阻和三极管盖片电位，调整电路工作点，使其稳定。

3. 测量输出电压和输入电压，计算电路的放大倍数。

4. 改变输入信号频率，观察输出电压变化情况。

5. 调整各元器件的参数，观察输出波形和幅度的变化。

实验结果：
按照实验步骤进行实验，我们得到了输出电压和输入电压随频率变化的曲线，并计算出了电路的放大倍数，在实验中成功掌握了低频放大电路的基础原理和实验方法。

实验结论：
通过实验我们发现，随着输入信号频率的升高，电路的放大倍数也逐渐降低，因此低频放大电路常常被用于放大低频信号。

我们还发现，通过调整电路中的元器件参数，可以有效地改变电路的放大倍数和输出波形，这对于电路的应用和调试都非常重要。

总之，低频放大电路是电子电路中非常基础和常见的电路，它的实验对于电路和信号处理的理解和应用都有非常重要的意义。

实验2 晶体管放大电路专业学号姓名实验日期一、实验目的1.掌握如何调整放大电路的直流工作的。

2.清楚放大电路主要性能指标的测量方法。

二、实验仪器1.双踪示波器 1台2.函数发生器 1台3.交流毫伏表 1台4.直流稳压电源 1台三、实验原理和内容1.放大电路的调整按照图1安装电路，输入频率为1kHz、峰值为5m V（由示波器测量）的正弦信号vi,观察并画出输出波形；测量静态集电极电流I CQ和集-射电压V CEQ。

用你的测量数据解释你看到现象。

问题1：如何调整元件参数才能使输出不失真？如果要保证ICQ 约为2.5mA，具体的元件参数值是多少？图1 图2 实际使用电路在电路中换入你调整好数值的元件，保持原信号输入，记下此时的I CQ和V CEQ到表1，观察示波器显示的输出波形，验证你的调整方案，记下v0的峰值（基本不失真）。

注：由于实验中器件限制我们使用图2电路2.放大电路性能指标的测量1)保持调整后的电路元件值不变，保持静态电流I CQ为原来的值，输入信号V im=5mV,测量输入输出电阻，计算电路增益A V，Ri,Ro,并与理论值比较。

其原理如下：输出电阻Ro：测量放大器输出电阻的原理电路如图 2所示，其戴维南等效电压源u o’即为空载时的输出电压，等效内阻Ro即为放大器的输出电阻。

显然图3 图4输入电阻 R i：测量放大器输入电阻的原理电路如图3所示，由图可见2)保持Vim=5mV不变，改变信号频率，将信号频率从1kHz向高处调节，找出上限频率f H;同样向地处调节，找出下限频率f L。

作出幅频特性曲线，定出3dB带宽f BW。

四、仿真放大电路的调整2仿真电路如图4，输入频率为1kHz、峰值为5mV的正弦信号并测量I CQ和V CEQ图5 图6结论：1.示波器输出的波形如图5由图可知，电路产生饱和失真，故此时应该增大I b故应该增大R b。

2.在电路中由两个万能表测量得到：I CQ=7.214mA V CEQ=762.5mV。

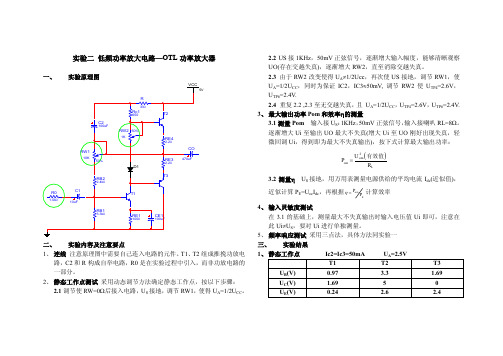

实验二 低频功率放大电路—OTL 功率放大器一、实验原理图二、 实验内容及注意要点1、 连线 注意原理图中需要自己连入电路的元件。

T1、T2组成推挽功放电路，C2和R 构成自举电路，R0是在实验过程中引入，而非功放电路的一部分。

2、 静态工作点测试 采用动态调节方法确定静态工作点，按以下步骤：2.1调节使RW=0Ω后接入电路，U S 接地，调节RW1，使得U A =1/2U CC 。

2.2 US 接1KHz ，50mV 正弦信号，逐渐增大输入幅度，能够清晰观察UO(存在交越失真)，逐渐增大RW2，直至消除交越失真。

2.3 由于RW2改变使得U A ≠1/2Ucc ，再次使US 接地，调节RW1，使U A =1/2U CC ，同时为保证IC2，IC3≈50mV , 调节RW2使U TP4=2.6V ，U TP6=2.4V .2.4 重复2.2 ,2.3至无交越失真，且 U A =1/2U CC ，U TP4=2.6V ，U TP6=2.4V . 3、 最大输出功率Pom 和效率η的测量3.1测量Pom 输入接U S ：1KHz ，50mV 正弦信号，输入接喇叭RL=8Ω。

逐渐增大Ui 至输出UO 最大不失真(增大Ui 至UO 刚好出现失真，轻微回调Ui ，得到即为最大不失真输出)，按下式计算最大输出功率：()2om om LU P R =有效值3.2测量η U S 接地，用万用表测量电源供给的平均电流I dc (近似值)，近似计算P E =U cc I dc ，再根据om EP P η=计算效率4、 输入灵敏度测试在3.1的基础上，测量最大不失真输出时输入电压值Ui 即可，注意在此Ui ≠U S ，要对Ui 进行单独测量。

5、 频率响应测试 采用三点法，具体方法同实验一 三、 实验结果12、 最大输出功率和效率()2om om LU P R =有效值= 0.12Wom EP Pη==24%3。

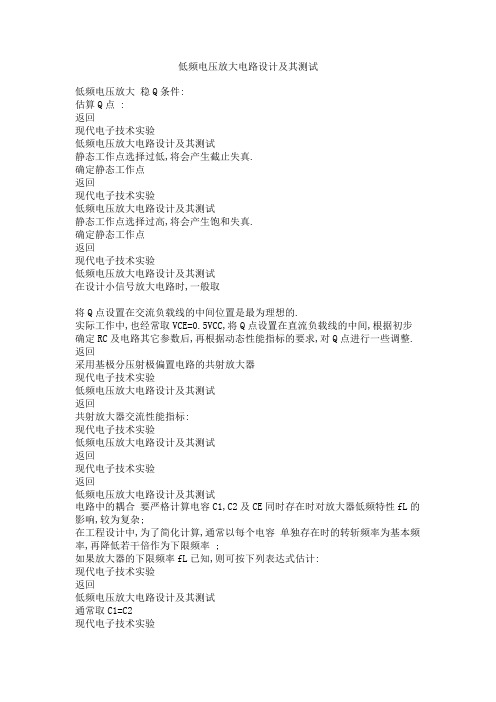

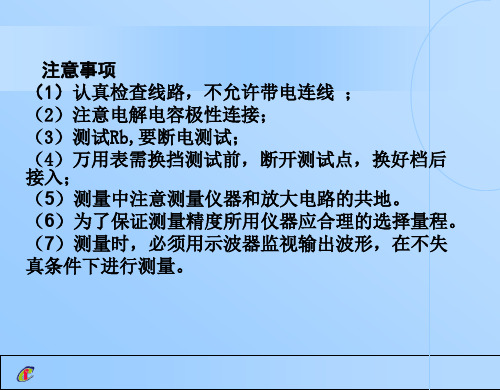

低频电压放大电路设计及其测试低频电压放大稳Q条件:估算Q点 :返回现代电子技术实验低频电压放大电路设计及其测试静态工作点选择过低,将会产生截止失真.确定静态工作点返回现代电子技术实验低频电压放大电路设计及其测试静态工作点选择过高,将会产生饱和失真.确定静态工作点返回现代电子技术实验低频电压放大电路设计及其测试在设计小信号放大电路时,一般取将Q点设置在交流负载线的中间位置是最为理想的.实际工作中,也经常取VCE=0.5VCC,将Q点设置在直流负载线的中间,根据初步确定RC及电路其它参数后,再根据动态性能指标的要求,对Q点进行一些调整. 返回采用基极分压射极偏置电路的共射放大器现代电子技术实验低频电压放大电路设计及其测试返回共射放大器交流性能指标:现代电子技术实验低频电压放大电路设计及其测试返回现代电子技术实验返回低频电压放大电路设计及其测试电路中的耦合要严格计算电容C1,C2及CE同时存在时对放大器低频特性fL的影响,较为复杂;在工程设计中,为了简化计算,通常以每个电容单独存在时的转斩频率为基本频率,再降低若干倍作为下限频率 ;如果放大器的下限频率fL已知,则可按下列表达式估计:现代电子技术实验返回低频电压放大电路设计及其测试通常取C1=C2现代电子技术实验1. 静态工作点调整与测试2. 放大器电压放大倍数的测试3. 放大器输入电阻的测量4. 放大器输出电阻的测量5. 放大电路通频带的测量实验目的实验原理实验内容实验仪器注意事项低频电压放大电路设计及其测试根据所设计的元器件参数在面包板上组装单级共射放大电路.用数字万用表或示波器测量各管脚电压并完成下表中.现代电子技术实验VCEIEQVBEVCVBVE1.静态工作点调整与测试实验目的实验原理实验内容实验仪器注意事项低频电压放大电路设计及其测试2. 放大器电压放大倍数的测量3. 放大器输入电阻的测量4. 放大器输出电阻的测量5. 放大电路通频带的测量调整函数发生器输出Ui ,完成下表:现代电子技术实验1. 静态工作点调整与测试2. 放大器电压放大倍数的测试3. 放大器输入电阻的测量4. 放大器输出电阻的测量5. 放大电路通频带的测量实验目的实验原理实验内容实验仪器注意事项低频电压放大电路设计及其测试正常f=1kHz ,Ui'=5mv输出波形输出电压(Uo)工作状态测试条件现代电子技术实验1. 静态工作点调整与测试2. 放大器电压放大倍数的测试3. 放大器输入电阻的测量4. 放大器输出电阻的测量5. 放大电路通频带的测量实验目的实验原理实验内容实验仪器注意事项低频电压放大电路设计及其测试用两次电压法测量该放大器的输入电阻Ri RiUi'Us现代电子技术实验1. 静态工作点调整与测试2. 放大器电压放大倍数的测试3. 放大器输入电阻的测量4. 放大器输出电阻的测量5. 放大电路通频带的测量实验目的实验原理实验内容实验仪器注意事项低频电压放大电路设计及其测试RoUo′Uo用两次电压法测量该放大器的输出电阻Ro 现代电子技术实验1. 静态工作点调整与测试2. 放大器电压放大倍数的测试3. 放大器输入电阻的测量4. 放大器输出电阻的测量5. 放大电路通频带的测量实验目的实验原理实验内容实验仪器注意事项低频电压放大电路设计及其测试放大电路的通频带一般通过测量放大电路的幅频特性得到. Uo1KHz带宽10 fHfH2fofofo/2fLfL/2频率值现代电子技术实验实验目的实验原理实验内容实验仪器注意事项名称型号数量晶体管毫伏表 DA-16 1台函数信号发生器 FGI617或EE641B 1台直流稳压 JWY-30 1台双踪示波器 VP5220D或GOS622B 1台数字万用表 DT-890 1台面包板,电容电阻若干低频电压放大电路设计及其测试现代电子技术实验单电源使用,红正黑负测试前要明确放大器所处的状态实验目的实验原理实验内容实验仪器注意事项低频电压放大电路设计及其测试。

实验二单管低频电压放大电路中静态工作点对输出波形失真的影响第一篇：实验二单管低频电压放大电路中静态工作点对输出波形失真的影响实验二单管低频电压放大电路中静态工作点对输出波形失真的影响一．实验目的：1、进一步熟悉单管低频电压放大电路的原理2、学会使用Mnlitisim10.0绘制电路图3、通过 Mulitisim10.0软件进一步加深对电路原理的理解4、学会用示波器观察输出波形来判断静态工作点对输出波形失真的影响二.实验步骤：1、打开Multisim10.0,认识它的窗口界面，工具栏和菜单栏，熟悉掌握其基本功能2、查找所需的元器件，修改参数，拖到合适的位置；3、对照原图连接电路，查看各元器件的参数是否正确；4、将示波器连接到输入与输出处，进行仿真，观察比较波形的状状；三：实验内容：1、按原理图在页面上画出电路图，连接上示波器2、由信号源输入f=1kHz、u=50mv的正弦交流信号3、用示波器观察输出波形4、保持输入u不变，调节R2使Rb（Rb=R2+R3）最小，记下输入的失真波形5、保持输入u不变，调节R2使Rb（Rb=R2+R3）最大，记下输入的失真波形实验电路图如下：经第四步后输出波形为：经第五步后输出波形变为：四、实验结论当Rb调节不当会导致静态工作点的变化，进而导致输出波形的失真，当Rb过小时会发生饱和失真，当Rb过大时会发生截止失真第二篇：单级低频电压放大电路单片机笔记 Vfd荧光显示管片内固话应用软件和系统软件芯片制造工艺80c51低功耗 4krom 125字节RAM 两个十六位定时/计数器 64k字节总线扩展控制可编程i/o口4*8位可编程串行口程序计数器16位对64kROM直接寻址 PC第八位由p0输出，高八位由p2输出 MCS-51高增益反相放大器输出端XTAL1,外接晶振输入端XTAL2，外部振荡器32条可编程I/O口线4个八位并行I/O端口五个中断，两个优先级串行通信接收RXD 串行通信发送TXD 中断申请INTO0 中断申请INTO1 外部RAM写选通WR 外部RAM读选通RD EA=1从内部ROM开始 EA=0从外部ROM开始 PROG编程脉冲输入端PSEN访问外部程序存储器选通外部中断，0,1 T0,1，2中断串行口中断专用功能寄存器区sfr锁存器，定时器，串行数据缓冲器，各种控制寄存器，状态寄存器程序状态控制字rsw 数据指针dptr，访问外部ram。

实验二晶体管单级低频放大器预习资料：一.实验内容概述本实验需要做三件事：1.调整共射极放大电路的静态工作点2.测量放大电路的电压放大倍数3.观察各种输出失真波形也就意味着先要知道三极管最重要的作用：放大二.实验方法1.调整和测量静态工作点按照实验教材中要求在实验电路板上连线：6接5,9接14,10接12,11接4，如下图然后打开实验箱电源开关，如下图电源开关用万用表直流电压档20V量程测量9和10之间电压Uce，如下图调节RP1使得9和10之间电压Uce 大约为6V （范围5.90V-6.10V ）如下图再用万用表测出6与4之间电压Ub,记入表格3-6，如下图RP1再用万用表测出9与4之间电压Uc ，10与4之间电压Ue ，记入表格3-6，方法同上。

2. 测量电压放大倍数（1） 打开信号发生器电源开关，输入[幅度][shift][有效值][5][mV]，如下图将信号发生器探头连线至放大器输入端（3,4），将示波器探头连线至放大器输出端（17,4），打开示波器电源开关，调节水平扫描速率为0.2ms/格，调节垂直衰减为0.5V/格，示波器其他按键开关设置参考图片（示波器开关旋钮常用位置.jpg ），观察波形若无明显失真，将波形记录在表格3-7右边相应位置； 再将毫伏表探头连线至放大器输出端（17,4），打开毫伏表电源开关，等待数据稳定后将数据记入表格3-7中Uo 第一行，如下图将毫伏表探头换线至放大器输入端（3,4），等待数据稳定后将数据记入表格3-7中Ui 第一行，如下图信号发生器探头示波器探头毫伏表探头毫伏表（2）将9接14的连线换至9接15，再用万用表直流电压20V 量程测量9和10之间电压Uce ，再次调节RP1使得9和10之间电压Uce 为6V ，如下图若波形无明显失真，用毫伏表测量Uo 与Ui （方法同上），将数据记入表格3-7（3）连线：17接18，观察9和10之间电压Uce 仍然是6V 时，若波形无明显失真，用毫伏表测量Uo 与Ui （方法同上），将数据记入表格3-7如下图信号发生器探头 示波器探头毫伏表探头 9接15调节RP1 ，使得Uce=6V3.观察失真波形（1）将9接15的连线换至9接14，保证17接18连线还在，将信号发生器信号电压幅度改至20mV （在幅度显示时，观察若单位是Vrms 时，直接输入[2][0][mV]）如下图调节RP1，观察万用表，使得9和10之间Uce 小于3V ，并观察波形下方失真后，将波形及此时Uce 的值记录入表格3-9如下图（2）调节RP1，观察万用表，使得9和10之间Uce 大于9V ，并观察波形上方失真后，将波形及此时Uce 的值记录入表格3-9如下图调节RP1 ，使得Uce<3V（3）调节RP1，观察万用表，使得9和10之间Uce 为6V ，不断增大信号发生器信号电压幅度至50 mV-100 mV 之间，并观察波形明显失真后，将波形及此时Uce 的值记录入表格3-9最后一行，如下图三. 实验相关原理1. 符号的认识(1) 三极管：牢牢记住带箭头一极为发射极e ，与竖线垂直的一极为基极b ，与发射极同在一边的一极为集电极c ，本次实验电路中基极b 是6，发射极e 是10，集电极c 是912F R 100k Ω(2)U代表电压，下标为i代表输入，下标为o代表输出，下标为b、c、e分别代表三极管的三个极，例如Uce代表集电极与发射极之间电压，本次实验中就是9与10之间的电压。

晶体管放大电路实验报告晶体管放大电路实验报告引言：晶体管是一种半导体器件，广泛应用于电子电路中。

晶体管放大电路是利用晶体管的放大特性，将输入信号放大到更高的电压或电流水平，以实现对信号的增强和处理。

本次实验旨在通过搭建晶体管放大电路，探究其工作原理和性能。

一、实验目的本次实验的目的是通过搭建晶体管放大电路，了解晶体管的基本工作原理和特性，并观察不同参数对电路性能的影响。

二、实验原理晶体管放大电路主要由晶体管、电阻和电容组成。

晶体管分为三个区域：发射区、基区和集电区。

通过控制基区的电流，可以调节晶体管的放大倍数。

电阻和电容则用于稳定电路和滤波。

三、实验步骤1. 准备工作：收集所需材料和仪器，包括晶体管、电阻、电容、电压源和示波器等。

2. 搭建电路：按照实验要求，连接晶体管、电阻和电容，形成放大电路。

3. 调节电压：根据实验要求，调节电压源的输出电压，使其适合晶体管的工作范围。

4. 测量电路参数：使用示波器和万用表等仪器，测量电路中的电压、电流和频率等参数。

5. 观察输出信号：输入不同的信号波形，观察输出信号的放大效果和失真情况。

6. 记录实验数据：准确记录实验过程中的各项数据和观察结果。

四、实验结果与分析通过实验测量和观察，我们得到了一系列数据和图表。

根据这些数据和图表，我们可以得出以下结论：1. 当输入信号的幅度过大时，输出信号可能会出现失真现象，即波形变形或削平。

2. 输入信号的频率越高，输出信号的失真程度越大。

3. 通过调节电路中的电阻和电容数值，可以改变电路的增益和频率响应。

五、实验总结通过本次实验，我们深入了解了晶体管放大电路的工作原理和性能特点。

实验过程中，我们掌握了搭建电路、调节参数和测量数据的方法。

通过观察和分析实验结果，我们进一步认识到晶体管放大电路的优点和局限性。

六、实验改进在实验过程中，我们发现了一些问题和改进的空间：1. 数据测量的准确性有待提高，可以采用更精密的测量仪器和方法。

晶体管单极低频放大器实验报告晶体管单极低频放大器实验报告引言：在现代科技领域中，电子设备的发展日新月异。

而晶体管作为一种重要的电子元件，广泛应用于各种电子设备中。

本实验旨在通过搭建晶体管单极低频放大器电路，探究其放大性能，并对其特性进行分析。

实验目的：1. 了解晶体管单极低频放大器的基本原理和结构。

2. 掌握晶体管单极低频放大器电路的搭建方法。

3. 通过实验数据分析，了解晶体管单极低频放大器的放大性能。

实验器材：1. NPN型晶体管2. 电阻器3. 电容器4. 信号发生器5. 示波器6. 万用表实验步骤：1. 按照电路图连接电路，确保连接正确无误。

2. 将信号发生器连接到输入端，调节信号发生器的频率和幅度。

3. 将示波器连接到输出端，观察输出信号波形。

4. 使用万用表测量电路中各个元件的电压和电流值。

5. 记录实验数据，并进行数据处理和分析。

实验结果：通过实验数据的测量和分析，我们得到了晶体管单极低频放大器的放大性能曲线。

在不同频率下，输出信号的幅度随输入信号幅度的变化情况如下图所示。

（插入放大性能曲线图）从图中可以看出，在一定范围内，输出信号的幅度随输入信号幅度的增加而线性增加。

而当输入信号幅度超过一定阈值后，输出信号的幅度将趋于饱和，不再继续增加。

实验分析：通过实验数据的分析，我们可以得出以下结论：1. 晶体管单极低频放大器具有一定的放大性能，能够将输入信号的幅度放大到较大程度。

2. 在一定范围内，晶体管单极低频放大器的放大性能较好，输出信号的幅度与输入信号的幅度呈线性关系。

3. 当输入信号幅度过大时，晶体管单极低频放大器将出现饱和现象，输出信号的幅度不再增加。

结论：通过本次实验，我们深入了解了晶体管单极低频放大器的工作原理和特性。

在实验过程中，我们成功搭建了晶体管单极低频放大器电路，并通过实验数据的测量和分析，得到了放大性能曲线。

实验结果表明，晶体管单极低频放大器具有一定的放大能力，能够将输入信号的幅度放大到较大程度。
