成套配电柜、控制柜和动力、照明配电箱的现场查验内容与标准

动力、照明箱安全检查标准动力、照明箱是电力系统中的重要设备，在使用过程中需要经常进行安全检查，以确保设备的正常运行和人员的安全。

本文将详细介绍动力、照明箱安全检查的标准，以便广大电力工作者参考。

1. 外观检查首先，需要对动力、照明箱的外观进行检查。

包括箱体的完整性、漆面的状况、标识和铭牌的清晰度等。

箱体应该没有明显的损坏、变形、裂纹等情况，漆面应该没有剥落、腐蚀等情况。

标识和铭牌应该清晰易读，包括箱体的额定电流、电压、容量等信息。

2. 内部检查其次，需要对动力、照明箱的内部进行检查。

主要包括接线的松动情况、绝缘状况、空间利用率等。

接线应该牢固可靠，没有松动的情况。

绝缘应该完好，没有破损、老化的情况。

此外，箱内的空间利用率也需要注意，不要超过额定值，以防过载引起安全事故。

3. 接地检查接地是电力系统中非常重要的一项安全措施，因此需要对动力、照明箱的接地进行检查。

主要包括接地电阻的大小、接地线的连接是否可靠等。

接地电阻应该符合相关标准的要求，通常不应大于4欧姆。

接地线应该连接牢固，不应有松动、断裂等情况。

4. 防护措施检查动力、照明箱在使用过程中需要具备一定的防护措施，以确保人员的安全。

因此，需要对防护措施进行检查。

主要包括安全开关、漏电保护器、过载保护器等。

安全开关应该能够正常开关，并具备止回功能。

漏电保护器应该能够准确地检测到漏电，及时切断电源。

过载保护器应该能够根据负载情况自动开关，避免过载导致设备的损坏。

5. 照明灯具检查在进行照明箱的安全检查时，还需要对照明灯具进行检查。

主要包括灯具的连接方式、灯泡的状况、灯具的固定情况等。

灯具的连接应该可靠，不应有松动的情况。

灯泡应该没有损坏、短路等情况，灯具的固定应该稳固，以防掉落导致安全事故。

除了以上几点，动力、照明箱还需要进行定期的测试，以确保设备的正常运行。

测试项目主要包括电气绝缘测试、保护装置测试等。

电气绝缘测试可以检测绝缘状况是否良好，保护装置测试可以检测保护功能是否正常。

配电箱、开关箱检查要点范本1. 首先，对于配电箱和开关箱的检查，首要要点是仔细检查外观，确保箱体表面没有明显的损坏、变形或锈蚀。

2. 检查箱体密封性，确保配电箱和开关箱的接缝处没有漏气现象，箱体内部无积水或潮湿的现象。

3. 检查箱内配电设备的安装情况，确保设备安装牢固，没有松动或移位的现象。

同时，注意检查设备之间的距离，确保设备之间有足够的通风空间。

4. 检查配电箱和开关箱的接线连接情况，确保接线牢固、接触良好。

注意检查接线端子是否松动，绝缘层是否破损，接线是否规范，避免出现漏电或火灾的安全隐患。

5. 检查配电箱和开关箱的标识，确保标识清晰可见。

标识应包括设备名称、额定电压、额定电流等重要信息，以便操作人员能够清楚地了解设备的特性和参数。

6. 检查箱内配电设备的运行状态，包括开关、断路器、保护装置等。

确保开关操作灵活、断路器正常切断电源，保护装置能够在故障时及时保护电路。

7. 检查箱内的灯具和照明设备，确保灯具正常工作，有足够的照明亮度。

同时，检查照明电路的绝缘情况，避免短路或漏电。

8. 检查箱内的电缆和线路布局，确保线路整齐、有序，避免线路交叉或交错，方便检修和维护。

9. 检查箱内的电源插座和接线盒，确保插座无松动、接触良好，接线盒无积水或潮湿。

10. 检查箱内的温度和湿度情况，确保温度和湿度在合理范围内。

如果发现温度过高或湿度过大，应及时进行处理，避免设备损坏或火灾的发生。

11. 检查箱内的电源线路和接地装置，确保电源线路接线正确，接地装置有效。

注意检查接地电阻，确保在合理范围内，以确保人身安全和设备正常运行。

12. 检查配电箱和开关箱周围的环境，确保周围没有易燃物品，避免火灾的发生。

同时，检查是否有其他电源设备或电磁辐射源的干扰，避免对设备正常工作产生影响。

13. 最后，检查配电箱和开关箱的使用记录和维护记录，确保维护工作及时进行，设备运行状态正常。

如发现任何问题或异常情况，应及时进行修复或更换，确保设备安全可靠。

办公楼成套柜,控制柜检验批办公楼成套柜，顾名思义，是一种专门为办公楼宇设计的电气设备。

它包括电源柜、控制柜、配电柜等，为办公楼的电力供应、照明、空调、电梯等系统提供集中控制。

而成套柜中的控制柜，则是整个电气系统的核心部分，对保障办公楼正常运行具有举足轻重的作用。

本文将重点介绍控制柜检验批的相关内容，帮助大家了解其重要性、检验流程及标准，以及在选购、安装和维护过程中的注意事项。

一、办公楼成套柜简介办公楼成套柜主要包括电源柜、控制柜、配电柜等，各柜体之间通过电缆、母线等连接，形成一个完整的电气系统。

其中，控制柜负责对整个电气系统进行集中控制，实现电力供应、照明、空调、电梯等设备的自动运行。

为确保办公楼成套柜的安全稳定运行，定期进行控制柜检验批显得尤为重要。

二、控制柜检验批重要性控制柜检验批是对控制柜内各个电器元件、线路连接、保护装置等进行全面检查和试验的过程。

其目的在于及时发现和排除潜在的安全隐患，确保电气系统的正常运行。

同时，检验批还能有效提高电气设备的可靠性和使用寿命，降低故障率，节省维修成本。

三、检验批流程与标准1.检验批流程：（1）前期准备：收集相关技术资料，制定检验计划，准备检验设备。

（2）现场检查：检查控制柜外观、柜内元件、线路连接等。

（3）电气试验：对控制柜进行绝缘电阻、接地电阻、漏电电流等试验。

（4）保护装置试验：检查保护装置的动作性能、整定值等。

（5）运行试验：模拟实际工况，验证控制柜各项功能。

（6）出具报告：根据检验结果，编写检验报告，记录存在的问题及整改措施。

2.检验批标准：（1）按照国家相关法律法规、标准和规范进行检验。

（2）遵循《电气装置安装工程施工及验收规范》。

（3）参考《电气设备运行管理与维护规程》。

四、选购与安装注意事项1.选购时，应根据办公楼的用电负荷、设备配置、系统要求等因素，选择合适的控制柜。

2.安装过程中，要确保控制柜的安装位置、高度、通风等满足要求，避免阳光直射、潮湿环境等不良影响。

动力、照明箱安全检查标准为了确保设备的正常运行和作业人员的安全，动力、照明箱的安全检查至关重要。

本文将介绍动力、照明箱的安全检查标准，帮助您检查设备是否安全。

1. 动力箱检查动力箱是指用于存放电源设备的箱体。

检查动力箱的目的是确保它们符合安全标准，以防止因电源问题引起的火灾或电触电事故。

检查应遵循以下步骤：1.1 检查箱体是否完好检查箱体是否有裂缝、变形、锈蚀或其他损坏。

如果有任何损坏，请立即修复或更换。

1.2 检查电源线检查电源线是否受损或老化。

检查插头是否有烧焦的痕迹。

检查电源线是否牢固连接在插头上。

1.3 检查电源插座检查插座是否松动或变形。

请确保插头完全插入。

1.4 检查动力开关检查动力开关是否正常工作。

请确保开关能够正常打开和关闭。

1.5 检查保险丝检查保险丝是否过载或破损。

请确保保险丝的额定电流符合所需的电流。

2. 照明箱检查照明箱是指用于存放照明设备的箱体。

检查照明箱的目的是确保它们符合安全标准，以防止因照明设备问题引起的火灾或电触电事故。

检查应遵循以下步骤：2.1 检查箱体是否完好检查箱体是否有裂缝、变形、锈蚀或其他损坏。

如果有任何损坏，请立即修复或更换。

2.2 检查照明灯泡检查灯泡是否完好。

如果灯泡破损或无法正常工作，请立即更换。

2.3 检查照明电源线检查电源线是否受损或老化。

检查插头是否有烧焦的痕迹。

检查电源线是否牢固连接在插头上。

2.4 检查照明开关检查照明开关是否正常工作。

请确保开关能够正常打开和关闭。

2.5 检查照明配件检查照明配件是否完好。

检查配件是否牢固固定。

3. 检查记录在对动力、照明箱进行安全检查时，请注意记录检查的日期、检查人员和检查结果。

这可以帮助您确定何时进行下一次检查，并跟踪问题是否解决。

4. 结论动力、照明箱安全检查是十分重要的，因为这些设备经常使用，而且容易出现问题。

如果设备出现任何问题，请立即停止使用并联系专业技术人员进行维修。

保持设备的正常运行和作业人员的安全对公司的成功至关重要。

供电和用电设备设施点检标准一、动力配电柜点检标准：1、配电柜外壳及接地端子牌可靠接地，接地电阻不大于10欧姆；2、柜内开关、插座、零线排、接地排等元器件电压等级及指示标记齐全；3、配电柜柜门门锁、柜门闭门器（弹簧）完好，柜门与柜体跨接接地线完好；4、插座上的保护接地正确、完好；5、配电柜接线时，电源线应从柜底穿入，不影响柜门正常关闭；6、柜内220V插座前一级需有漏电保护开关，确保柜内有2级漏电保护（电源进线总开关和220V插座总开关）。

插座前一级漏电保护使用原则上使用2P漏电保护开关，如有1P+N漏电保护开关，必须确保火线接L端子、零线接N端子，不得混淆；插座前一级有漏电开关保护、电压标识齐全、保护接线完好7、柜内总开关下端接线排的防护板和柜内上下双排空开隔离护板齐全；8、配电柜内有上下双排空开的，接上排空开的电源线从控制柜两侧穿线孔走线；9、开关、插座的外壳、手柄等外观完好无破损。

带漏电保护的开关，按月对漏电保护性能作确认（按漏电开关面板上的试验按钮）；配电柜为双层开关的，中间防护板完好、接上层开关时电源线从控制柜两侧穿线孔布线，总开关防护板完好、外观完好无破损10、220V用电设备接线使用专用两线开关或匹配的插头，严禁使用一火一零接线和电源线直接插入插座使用。

正确方式错误方式11、柜内进线需采用铜接头接开关进线端桩头；二、用电设备接线标准：1、CO2焊机电源线线径不得小于4平方、批产机电源线线径不得小于10平方、多工位焊机及埋弧焊机电源线线径不得小于16平方；2、焊接设备的电源线长度：分段跨内及外场不允许超过10米，搭载不允许超过15米，中间如有接头不允许超过一个，且接头处必须做好包扎和架空；3、用电设备电源进线端子需采用铜接头进线压接，接线时，接线端子紧固；4、外场CO2焊机保护箱内有2台焊机接线时，需从接线端子处并接线，不得从电源线中间破开接线；5、手持式电动工具的电源线长度不允许超过5米，中间不能有接头，插头形式必须与原新购时相同（即是两线插头的不能改三线插头，是三线插头的不能改两线插头）；6、手持式电动工具三线插头中的接地保护极在任何情况下都必须单独连接保护接地线PE（按标准配置的两线插头此条不需要）；7、手持式电动工具使用必须确保有2级以上漏电保护，即，配电柜内220V电源开关需有漏电保护，电动工具自带移动插座（插座漏电保护开关严禁使用1P+N开关、自带移动插座的电源线必须是3芯电缆，黄色双色线接保护接地）或电动工具进线上自带插头（插头可选用电热水器专用漏电保护插头、每次使用前务必进行漏电试验）需有漏电保护；8、分段等密闭舱室照明需采用不高于36V 的低压照明；三、接地的定义及标准1、保护接地与搭铁的区别：（1）、设备保护接地的定义：当用电设备由于绝缘破损等原因造成金属外壳带电，带电外壳通过保护接地线把电流引入大地，避免触电事故的发生，保护接线是一种安全保护装置；（2）、焊机搭铁的定义：焊机的搭铁即为焊机的负值，与焊钳、焊件通过搭铁至焊机的负值，形成回路。

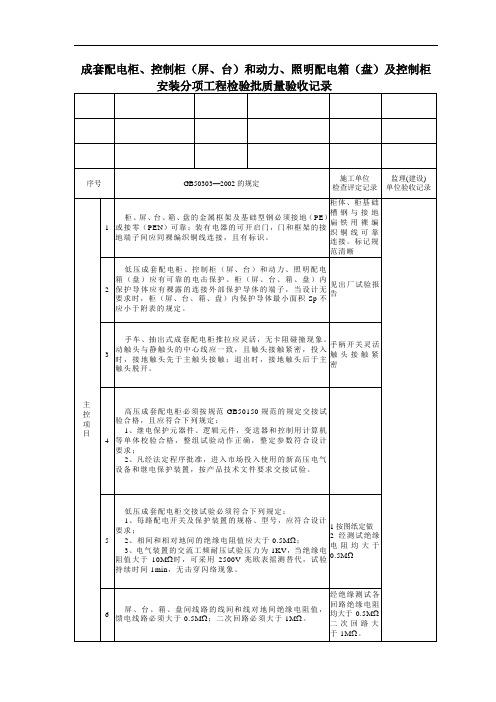

成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表高压开关柜说明主控项目：1.柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。

2.3.4.手车、抽出式成套配电柜推拉灵活，无卡阻碰撞现象。

动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。

5.6.7.高压成套配电柜必须按本规范第3.1.8条的规定交接试验合格，且应符合下列规定：（1）继电保护元器件，逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；（2）凡经法定程序批准，进入市场投放使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。

8.9.10.柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MΩ；二次回路必须大于1 MΩ。

11.12.13.柜、屏、台、箱、盘间二次回路交流工频耐压试验，当绝缘电阻值大于10 MΩ时，用2500V兆欧表摇测1min，应无闪络击穿现象；当绝缘电阻值在1～10 MΩ时，做1000V交流工频耐压试验，时间1min，应无闪络击穿现象。

14.一般项目：1.柜、屏、台、箱、盘相互间或与基础型钢应用镀锌螺栓连接，且防松零件齐全。

2.3.4.柜、屏、台、箱、盘安装垂直度允许偏差为1.5‰，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm，5.6.7.柜、屏、台、箱、盘内检查试验应符合下列规定：（1）控制开关及保护装置的规格、型号符合设计要求；（2）闭锁装置动作准确、可靠；（3）主开关辅助开关切换动作与主开关动作一致；（4）柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清晰、工整、不易脱色；（5）回路中的电子元件不应参加交流工频耐压试验；48V及以下回路可不做交流工频耐压试验。

动力、照明配电箱的安全检查动力、照明配电箱是电力系统中重要的组成部分，其安全性直接关系到人员和设备的安全。

因此，进行定期的安全检查显得尤为重要。

下面介绍一下动力、照明配电箱的安全检查内容。

一、外观检查首先进行的是外观检查，目的是检查配电箱表面的绝缘、外壳及其它部件是否完好。

检查项目包括：1. 配电箱表面是否清洁，有无污物附着？2. 配电箱表面是否损坏、变形等？3. 配电箱外壳绝缘漆是否损坏？4. 配电箱门的密封性是否良好？5. 配电箱内部是否有杂物？二、接线检查接线检查主要是检查接线是否正确和松动，检查项目包括：1. 接线是否松动，是否有保护套？2. 接线是否正确，是否有换相、误码？3. 接线是否接触良好，是否有氧化？4. 接线是否有局部过热现象？三、绝缘检查绝缘检查检查配电箱中各部分之间的绝缘是否良好，检查项目包括：1. 检查各导线和金属结构之间的绝缘是否存在损伤或老化现象？2. 检查各导线之间的绝缘是否存在碰撞现象？3. 检查电缆的绝缘是否损坏或老化？四、保护装置检查保护装置检查主要是检查限流器、保险丝、空气开关等装置是否正常工作，检查项目包括：1. 检查保险丝是否被烧断？2. 检查限流器是否正确选择？3. 检查空气开关是否正常工作？4. 检查电源电压是否正常？五、操作检查操作检查是检查配电箱开关是否灵活，检查项目包括：1. 检查配电箱各开关是否灵活，操作是否方便？2. 检查开关接触是否正常、可靠？3. 检查开关是否有异响、异味？以上就是动力、照明配电箱的安全检查内容，只有对其进行全面严密的检查，才能保证其正常运行，避免因使用不当而产生潜在的安全隐患。

【专业知识】配电柜、控制柜和配电箱安装验收主控项目6.1.1柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。

6.1.2低压成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）应有可靠的电击保护。

柜（屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护导体最小截面积Sp不应小于表6.1.2的规定。

6.1.3手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。

动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。

6.1.4高压成套配电柜必须按本规范第3.1.8条的规定交接试验合格，且应符合下列规定：1继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；2凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。

6.1.5低压成套配电柜交接试验，必须符合本规范第4.1.5条的规定。

6.1.6柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MΩ；二次回路必须大于1MΩ。

6.1.7柜、屏、台、箱、盘间二次回路交流工频耐压试验，当绝缘电阻值大于10MΩ时，用2500V兆欧表摇测1min，应无闪络击穿现象；当绝缘电阻值在1～10MΩ时，做1000V交流工频耐压试验，时间1min，应无闪络击穿现象。

6.1.8直流屏试验，应将屏内电子器件从线路上退出，检测主回路线间和线对地间绝缘电阻值应大于0.5MΩ，直流屏所附蓄电池组的充、放电应符合产品技术文件要求；整流器的控制调整和输出特性试验应符合产品技术文件要求。
