母线槽的安装施工工艺

插接式母线槽安装施工工艺1、施工工序设备开箱清点检查→支架制作→支架安装→母线槽安装→母线槽连接→试运行验收2、操作要点1）设备开箱清点检查应由安装单位、业主（监理）及供货单位共同进行，并作好记录。

母线槽分段标志清晰齐全，外观无损伤变形，绝缘电阻合格。

根据母线槽排列图和装箱单，检查母线槽、进线箱、插接开关箱及附件，其规格、数量、品种应符合设计要求。

如发现设备及附件不符合设计要求或质量要求，不可擅自安装。

2）支架制作如制造厂未供应配套的支架，或供应的支架不适合现场安装时，应根据设计和产品文件规定进行制作。

具体要求为：根据施工现场的结构类型，支架应用角钢、槽钢或圆钢制作，可采用“＿”、“┏”、“Ｕ”、“＃”型等4 种形式。

支架应用切割机下料，加工尺寸最大误差为5mm。

用台钻、手电钻钻孔、严禁用气割开孔，孔径不得超过螺栓直径2mm。

吊杆螺纹应采用套丝机加工，不得有断丝。

支架及吊架制作完毕，应除去焊渣，刷上防锈漆和面漆。

3）支架安装（1）母线槽的水平支架间距不应大于1m，竖井内每隔2m 设置一个支架，支架和吊架必须安装牢固。

（2）支架和吊架安装时必须拉线或吊锤，以保证成排支架或吊架的横平竖直，并按规定间距设置支架或吊架。

（3）母线槽垂直敷设支架，可采用支架，用膨胀螺栓固定在板墙上，支架的焊接处应清除焊渣，并刷上防锈漆和面漆，不得污染建筑物。

4）母线槽安装按照母线槽排列图，将各节母线槽、插接开关箱、进线箱运至各安装地点。

安装前应逐节摇测绝缘电阻，电阻值大于10MΩ才能安装组对。

按母线槽排列图，从起始端开始向前安装。

5）母线槽连接（1）本工程母线槽主要安装在强电井内，强电井内设动力配电箱，照明配电箱，双电源切换箱电缆桥架，动力母线、照明母线、插接箱、换接箱等，电井面积小，公用面积大，如何合理布置，便于安装、维护，操作方便，母线槽安装犹为重要。

（2）施工前，首先进行强电井，各种安装器具，1:10 的模拟大样合理布置图，布置时并排敷设的母线注意插接箱错开。

母线槽安装工艺（图集做法）
1.适用范围
适用于母线槽安装工艺。

2.大样图
67
机电安装工程施工工艺标准----电气
软母线大样
1 母线槽
2 水平固定压具（产品配套）
3 外壳接地螺栓（母线槽自带
4 多股铜芯软线（≥4mm2，黄绿双色）
5 开口线耳（带塑套，塑套黄色）
6 绝缘板（δ＝2mm）
7 镀锌全牙丝杆 8 型钢托架
9 槽钢 10支架
12 弹簧 13垫圈
14 螺母
3.工艺核心要义叙述
当母线槽外壳与托架材质不同时，应增加绝缘板（6）隔离。

母线槽垂直安装所需的弹簧支架由厂家配套，母线槽垂直安装工艺参照产品说明书。

尺寸标准：W2=W1+200（W2为横担下料长度，W1为母线夹板固定间距），钢混结构母线槽吊架间距=1200mm；网架结构吊架间距视网架吊点间距情况而定。

软母线用于母线与母线间及母线与设备（若变压器）间的连接。

W2（mm）L（丝杆）T（托架）X拉爆螺栓备注≤400 φ12L40×450mm2
400<w2≤600 φ12[5＃50mm2 600<w2 φ12[6＃100mm4
4.注意事项
1）全负荷试运转时，及时测量母线温升变化情况，规避母线热膨胀带来的风险。

2）扭矩螺栓需拧断螺栓头，扭矩扳手需调节至厂家规定扭矩拧紧螺栓。

68。

封闭式插接母线槽安装施工方案及工艺方法一、前期准备工作1.确定母线槽的型号、规格和数量，并进行货物验收。

2.查看施工现场的平面布置图和剖面布置图，熟悉现场环境和条件。

3.制定施工计划，明确工期和安全措施，准备所需施工材料和工具。

二、施工准备工作1.清理施工现场，清除杂物，确保施工土地整洁。

2.根据现场布置图确定母线槽的走向和安装位置，并进行标线。

3.准备好所需的安装工具和设备：扳手、电动扭矩扳手、普通电钻、电锯、电焊机等。

三、安装施工步骤1.根据标线，在施工现场铺设好基础支撑架，确保其稳固可靠。

2.根据施工现场要求，将母线槽切割成所需的长度，并进行加工处理。

3.在所需安装位置上进行基础打孔并固定底座，注意孔洞的大小要适合母线槽的插入。

4.将母线槽按照预先确定的走向插接在底座上，确保插接紧密、牢固。

5.将母线槽连接器与电缆连接器进行对接，并进行焊接，确保连接牢固。

6.检查母线槽的精确度和平整度，对于出现不平整的部分，及时进行调整。

7.按照设计要求安装与之配套的支持架和各种附件。

8.安装过程中，要注意检查插接处的短路和接触电阻，并及时进行修复。

四、验收和交接1.检查母线槽安装的质量，包括插接的牢固性、接触电阻和绝缘性能等。

2.进行电缆和电源的连接，进行试验运行，确保母线槽的正常运行。

3.编制施工记录，确保施工过程的记录和资料的完善。

4.将施工现场交由相关部门验收，确保工程质量符合要求。

5.完成母线槽的安装工作后，对施工现场进行清理，恢复正常工作环境。

以上是一份关于封闭式插接母线槽安装施工方案及工艺方法的详细介绍。

在实际施工过程中，施工人员需要仔细遵循施工方案和工艺方法，确保施工质量和安全。

同时，还需要根据具体情况进行调整和改进，以适应不同的施工环境和要求。

一、施工准备1. 材料准备（1）密集母线槽：按照设计要求选用合适的密集母线槽，确保其质量符合国家标准。

（2）配件：连接器盖板、连接器、连接器接头螺栓、母线槽始端箱、Z型水平弯头、L型水平弯头、异型弯头、始端法兰头、母线直线段（短料）、母线插接箱、插接箱内部接线、母线膨胀节等。

（3）紧固件：热镀锌制品。

2. 机具准备（1）主要安装机具：手锤、电钻、电锤、电焊机、力矩扳手、倒链等。

（2）主要检测机具：钢角尺、钢卷尺、水平尺、绝缘摇表等。

3. 作业条件（1）室内场所已干燥，安装部位的建筑装饰工程应全部结束。

（2）室内母线槽安装于其他专业管道下方时，宜在管道工程基本施工完毕后进行，防止其他专业施工时损伤母线。

（3）安装区域内建筑垃圾及脚手架已清理完毕。

二、施工工艺1. 母线槽开箱检查（1）检查母线槽是否有出厂合格证、安装技术文件，包括额定电压、额定容量、试验报告等技术资料。

（2）检查母线槽及配件是否有损坏、变形等情况。

2. 母线槽安装（1）按照设计要求，确定母线槽的安装位置和高度。

（2）安装弹簧支架，将母线槽固定于弹簧支架上。

（3）将母线槽及弹簧支架固定于槽钢固定架上，锁紧支架的弹簧螺母。

（4）待安装4-5层后，由上向下逐层松开螺母，使母线槽重量自然承载于支架弹簧上。

3. 母线连接（1）母线段与段连接，所有接头处先清洁后连接。

（2）连接后不可再受到机械应力，以免受力变形。

4. 母线槽测试（1）安装完成后，对母线槽进行绝缘电阻测试，确保其绝缘电阻不小于2MΩ。

（2）测试母线槽的载流量，确保其符合设计要求。

5. 母线槽垂直安装要求（1）接头距地面垂直距离不应小于0.6m。

（2）母线槽在楼层间垂直安装时，单根直线长度不应大于3.6m；单层超过3.6m 的楼层，应分两节以上制作，层间应安装中间固定支架。

（3）母线槽连接点不应在穿楼板部位，安装穿楼板孔时不应有污水、杂物进入母线内部。

（4）母线槽插接馈电孔（分岔接口）应设在安全可靠及安装维修方便位置。

母线槽施工方案及流程一、母线槽施工前的准备。

1.1材料与设备检查。

母线槽这玩意儿啊，那可是整个工程里的关键部分。

施工前，得像检查宝贝似的仔细查看母线槽的规格、型号是不是跟设计要求一致。

就好比我们买鞋得合脚一样，尺寸不对可不行。

还有那外观，不能有破损啊、变形啥的，不然就像一颗老鼠屎坏了一锅粥，会影响整个工程质量。

母线槽的各种配件也得齐全，缺胳膊少腿的肯定不行。

1.2施工场地准备。

场地准备也很重要呢。

施工现场要打扫得干干净净、利利索索的，不能乱七八糟。

要有足够的空间来存放母线槽及其配件，就像给它们安个舒适的小窝。

如果场地乱糟糟的，那干活的时候就像在乱麻里找线头，又麻烦又容易出错。

二、母线槽的安装流程。

2.1支架安装。

支架可是母线槽的“靠山”。

安装支架的时候，得确保它稳稳当当的，就像大树扎根一样牢固。

按照设计的间距来安装，不能随心所欲，间距过大或者过小都可能导致母线槽安装不稳固。

测量的时候可得精确点儿，差之毫厘，谬以千里啊。

2.2母线槽安装。

把母线槽往支架上安装的时候，要轻拿轻放，就像对待刚出生的小婴儿一样小心。

母线槽之间的连接要紧密，不能有缝隙，这就好比齿轮之间要紧密咬合，这样才能保证电力传输顺畅无阻。

连接螺栓要拧紧，松松垮垮的肯定不行，那就是敷衍了事的做法。

2.3接地连接。

接地可不能马虎啊，这关系到整个电气系统的安全。

就像给电气系统穿上一层保护铠甲一样，要把接地连接做得妥妥当当的。

接地线的规格得符合要求，连接点要可靠，不能有虚接的情况，不然就像纸糊的防线，一捅就破。

三、母线槽施工后的检查与调试。

3.1外观检查。

施工完了之后，先从外观入手检查。

看看母线槽表面有没有划痕啊、撞伤之类的。

如果有，那就是美中不足了，虽然可能不影响功能，但看着也不舒坦。

3.2绝缘测试。

绝缘测试那是重中之重啊。

就像给母线槽做个体检，看看它的绝缘性能好不好。

如果绝缘有问题，那就像一颗定时炸弹，随时可能引发电气事故。

要使用专业的测试设备，严格按照测试规程来操作，一点都不能含糊。

一、工程概况本项目为某建筑物母线槽改造安装工程，原母线槽存在老化、损坏等问题，影响用电安全和设备正常运行。

本次改造安装将采用新型母线槽，以提高用电安全性和可靠性。

二、施工准备1. 材料准备：（1）新型母线槽及附件；（2）各种规格的型钢、卡件，各种螺栓、垫圈等；（3）樟丹、油漆、电焊条等；（4）施工图纸及相关技术文件。

2. 人员准备：（1）施工人员：具备相关资质的电工、焊工、安装工等；（2）技术管理人员：项目管理人员、质量管理人员等。

3. 机具准备：（1）主要安装机具：手锤、电钻、电锤、电焊机、力矩扳手、倒链等；（2）主要检测机具：钢角尺、钢卷尺、水平尺、绝缘摇表等。

4. 施工现场准备：（1）确保施工现场安全，设置安全警示标志；（2）清理施工区域，确保无障碍物；（3）做好施工用电、用水、排水等保障工作。

三、施工工艺1. 施工流程：设备开箱检查→ 支架制作安装→ 母线安装→ 通电测试→ 检验。

2. 施工要点：（1）母线开箱检查：确保母线及附件齐全，符合设计要求；（2）支架制作安装：根据设计图纸，制作支架，并进行安装；（3）母线安装：按照设计要求，将母线与支架连接，确保连接牢固；（4）通电测试：对母线槽进行通电测试，确保其正常运行；（5）检验：对施工完成的母线槽进行检验，确保符合设计要求。

四、质量控制1. 材料质量：选用符合国家标准的母线槽及附件，确保材料质量；2. 施工质量：严格按照施工工艺进行施工，确保施工质量；3. 检验质量：对施工完成的母线槽进行检验，确保其符合设计要求。

五、安全措施1. 施工人员必须佩戴安全帽、手套等个人防护用品；2. 施工现场设置安全警示标志，确保施工安全；3. 施工用电、用水、排水等设施齐全，确保施工环境安全；4. 加强施工现场安全管理，防止发生安全事故。

六、施工进度根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。

七、施工验收施工完成后，进行验收，确保工程符合设计要求，满足用电安全。

母线槽安装施工方案母线槽是电力供电系统中重要的配电设备，安装施工方案的设计和实施非常重要。

下面给出一个母线槽安装施工方案的简要介绍。

安装施工方案主要包括以下几个步骤：1. 方案设计：根据现场的实际情况，制定安装施工方案。

这一步骤需要考虑到母线槽的长度、宽度和高度等参数，以及安装的位置和线路布置等因素。

2. 施工准备：在开始安装施工之前，需要对相关设备和人员进行准备工作。

准备工作主要包括购买和验收相关设备，组织相关人员进行培训，确保施工人员具备必要的技能和经验。

3. 施工现场准备：在施工现场进行施工前，需要对现场进行一些准备工作。

首先，需要对施工现场进行清理和整理，确保没有杂物和障碍物。

其次，需要查看施工现场的平整度和承重能力等情况，以确保施工安全。

4. 施工操作：施工操作是母线槽安装的关键步骤。

首先，需要按照设计方案进行布线和标注。

其次，根据布线和标注的要求，进行母线槽的切割、倒角、钻孔和组装等工序。

最后，对母线槽进行调整和固定，确保安装的稳固和牢固。

5. 安装调试：母线槽安装完成后，需要进行安装调试。

这一步骤主要包括对电气连接进行检查和测试，确保连接的质量和稳定性；对设备的运行情况进行观察和记录，确保设备正常工作。

6. 安全验收：安装调试完成后，需要进行安全验收。

安全验收主要包括对施工质量进行检查和评估，确保施工符合相关标准和规范；对施工现场进行整理和清理，确保施工结束后的安全和整洁。

以上是一个母线槽安装施工方案的基本步骤。

在实施的过程中，需要密切关注施工质量和安全，并根据实际情况进行适当的调整和改进。

只有确保施工质量和安全，才能保证母线槽的有效运行。

母线槽安装施工方案1. 引言本文档旨在提供母线槽安装施工方案，从施工准备到具体安装步骤，帮助施工人员有效完成母线槽的安装工作。

2. 施工准备在进行母线槽安装之前，需要进行以下准备工作：•规划和设计母线槽的布置，并确定安装位置。

•了解母线槽的规格和尺寸，以便进行适当的预备工作。

•确保施工现场的安全，包括通风、照明和防火等措施。

•准备所需的工具和材料，如电钻、螺丝刀、螺栓、垫圈等。

3. 安装步骤步骤一：确定安装位置根据设计要求，确定母线槽的安装位置。

使用测量工具和绳线等辅助工具，确保位置的准确性。

步骤二：准备安装支架将安装支架固定在墙壁或天花板上，确保支架的坚固稳定。

根据需要，可以使用膨胀螺栓或其他合适的固定方式来固定支架。

步骤三：安装母线槽在安装支架上固定好后，开始安装母线槽。

根据设计要求，逐段安装母线槽，并确保连接紧密，无缝隙。

步骤四：连接电缆在母线槽安装完成后，开始连接电缆。

首先，将电缆引入母线槽内，并确保电缆连接牢固。

如果需要，可以使用电缆连接头或电缆夹等辅助工具来进行连接。

步骤五：测试和验收在所有安装工作完成后，进行测试和验收工作。

检查母线槽是否安装正确、电缆连接是否牢固，确保整个系统的正常运行。

4. 安全注意事项在进行母线槽安装施工时，需要注意以下安全事项：•确保施工现场的安全，排除电气设备和施工材料的火灾隐患。

•使用合适的个人防护装备，如安全帽、防护眼镜和手套等。

•遵守国家和地区的相关安全法规和标准，确保施工过程安全无事故。

5. 总结母线槽安装施工是一个需要细致规划和严格操作的过程。

通过本文档提供的施工方案，施工人员可以按照步骤进行安装，确保母线槽的正确安装和电缆的正确连接。

同时，施工人员应注意安全事项，保证施工过程的安全性。

一、工程概况本工程为XX项目，安装密集母线槽，以满足室内低压电力输送干线工程项目的需求。

密集母线槽由铜、铝母线柱构成，具有封闭的金属结构，用于为分散系统各个元件分配较大功率。

与传统电缆相比，密集母线槽在大电流输送时具有明显优势，能够降低接触电阻和温升，提高安全可靠性。

二、施工准备1. 材料准备：- 密集母线槽及附件；- 型钢、卡件、螺栓、垫圈等；- 樟丹、油漆、电焊条等；- 检测工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。

2. 人员准备：- 安装工、电工、焊工等；- 施工人员需具备相关资质和经验。

3. 施工条件：- 室内场所干燥，安装部位的建筑装饰工程已全部结束；- 室内母线槽安装于其他专业管道下方时，应在管道工程基本施工完毕后进行；- 安装区域内建筑垃圾及脚手架已清理完毕。

三、施工工艺1. 施工流程：- 设备开箱检查；- 支架制作安装；- 母线安装；- 通电测试；- 检验。

2. 施工要点：（1）设备开箱检查：- 检查母线槽及附件的包装、规格型号、数量等；- 检查母线槽的出厂合格证、安装技术文件等。

（2）支架制作安装：- 根据设计图纸和现场实际情况，制作支架；- 使用12#丝杆、5号角铁、10#槽钢等材料，固定支架；- 支架安装完成后，进行水平、垂直度等检查。

（3）母线安装：- 母线段与段连接时，先清洁接头处，再进行连接；- 连接后，确保接头处无机械应力，以免受力变形；- 安装过程中，边安装边测量绝缘，确保母线绝缘达到送电要求； - 母线装置安装使用的紧固件为热镀锌制品。

（4）通电测试：- 母线安装完成后，进行通电测试，检查电压、电流等参数；- 测试合格后，方可投入使用。

（5）检验：- 施工完成后，进行质量检验，确保安装质量符合要求。

四、安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品；2. 施工现场应设置安全警示标志，防止他人误入；3. 施工过程中，注意用电安全，避免触电事故；4. 施工结束后，清理施工现场，确保无安全隐患。

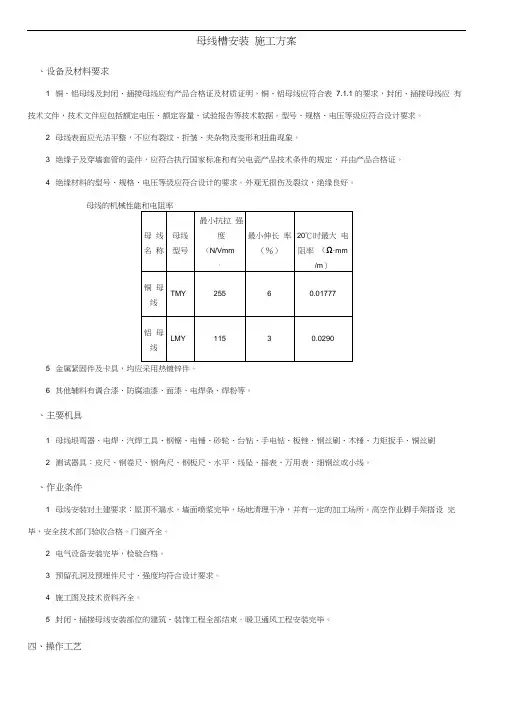

母线槽安装施工方案、设备及材料要求1 铜、铝母线及封闭、插接母线应有产品合格证及材质证明，铜、铝母线应符合表7.1.1 的要求，封闭、插接母线应有技术文件，技术文件应包括额定电压、额定容量、试验报告等技术数据。

型号、规格、电压等级应符合设计要求。

2 母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。

3 绝缘子及穿墙套管的瓷件，应符合执行国家标准和有关电瓷产品技术条件的规定，并由产品合格证。

4 绝缘材料的型号、规格、电压等级应符合设计的要求。

外观无损伤及裂纹，绝缘良好。

5 金属紧固件及卡具，均应采用热镀锌件。

6 其他辅料有调合漆、防腐油漆、面漆、电焊条、焊粉等。

、主要机具1 母线垠弯器、电焊、汽焊工具、钢锯、电锤、砂轮、台钻、手电钻、板锉、钢丝刷、木锤、力矩扳手、铜丝刷2 测试器具：皮尺、钢卷尺、钢角尺、钢板尺、水平、线坠、摇表、万用表、细钢丝或小线。

、作业条件1 母线安装对土建要求：屋顶不漏水，墙面喷浆完毕，场地清理干净，并有一定的加工场所。

高空作业脚手架搭设完毕，安全技术部门验收合格。

门窗齐全。

2 电气设备安装完毕，检验合格。

3 预留孔洞及预埋件尺寸、强度均符合设计要求。

4 施工图及技术资料齐全。

5 封闭、插接母线安装部位的建筑、装饰工程全部结束。

暖卫通风工程安装完毕。

四、操作工艺(一)裸母线安装。

1 工艺流程：(1) 进入现场后根据母线及支架敷设的不同情况，核对是否与图纸相符。

(2) 放线测量：核对沿母线敷设全长方向有无障碍物，有无与建筑结构或设备管道、通风等安装部件交叉现象。

(3) 配电柜内安装母线，测量与设备上其他部件安全距离是否符合要求。

(4) 放线测量出各段母线加工尺寸、支架尺寸，并划出支架安装距离及剔洞或固定件安装位置3 支架及拉紧装置的制作安装。

1)母线支架用50 ×50 ×5mm 角钢制作，膨胀螺栓固定在墙上(下图)2)母线拉紧装置按附下图制作组装4 绝缘子安装．(1) 绝缘子安装前要摇测绝缘，绝缘电阻值大于1M Ω为合格。

第1篇一、施工准备1. 检查施工图纸，了解母线装置的设计要求、规格、型号、数量等。

2. 检查施工资料，包括产品合格证、技术说明书、施工方案等。

3. 准备施工所需的材料、工具、设备，如母线、绝缘子、金具、穿墙套管、焊条、油漆等。

4. 对施工人员进行技术交底，明确施工工艺、质量要求、安全注意事项等。

5. 施工现场应具备施工条件，如施工通道、电源、照明等。

二、施工工艺1. 母线槽安装（1）测量定位：按照设计图纸，确定母线槽的走向、间距、高度等。

（2）安装支架：根据测量结果，制作安装支架，确保支架稳固、水平。

（3）安装母线槽：将母线槽安装在支架上，确保母线槽垂直、水平。

（4）母线槽拼接：按照设计要求，进行母线槽的拼接，确保拼接牢固、密封。

2. 母线安装（1）测量定位：按照设计图纸，确定母线的走向、间距、高度等。

（2）安装绝缘子：将绝缘子安装在支架上，确保绝缘子垂直、水平。

（3）安装母线：将母线安装在绝缘子上，确保母线垂直、水平。

（4）母线连接：按照设计要求，进行母线的连接，确保连接牢固、接触良好。

3. 穿墙套管安装（1）测量定位：按照设计图纸，确定穿墙套管的位置、高度等。

（2）安装穿墙套管：将穿墙套管安装在墙体上，确保穿墙套管垂直、水平。

（3）穿墙套管密封：按照设计要求，进行穿墙套管的密封，确保密封牢固。

4. 绝缘测试（1）绝缘测试：使用兆欧表对母线、绝缘子、穿墙套管等部件进行绝缘测试，确保绝缘良好。

（2）测试记录：将测试结果记录在施工记录中，便于后续检查。

三、施工质量验收1. 检查施工过程是否符合设计要求和规范标准。

2. 检查母线装置的安装质量，如支架稳固、母线垂直、水平、连接牢固等。

3. 检查绝缘测试结果，确保绝缘良好。

4. 检查施工记录，确保施工过程、质量、安全等符合要求。

四、施工安全措施1. 施工人员必须穿戴安全帽、安全带、防护眼镜等个人防护用品。

2. 施工现场设置安全警示标志，确保施工安全。

3. 施工过程中，注意防止触电、火灾等安全事故的发生。

母线槽安装施工方案一、准备工作在进行母线槽的安装之前，需要做好充分的准备工作。

具体步骤如下：1.购买所需材料和工具：在开始安装之前，确保已经准备好了所需的母线槽、各种连接件、螺丝等材料，以及安装所需的工具，如螺丝刀、扳手、电钻等。

2.母线槽测量和定位：在安装母线槽之前，需要根据实际情况进行测量并确定槽的位置和长度，确保槽能够完全覆盖需要输电的区域。

3.确定安装方向和高度：根据实际情况确定母线槽的安装方向和高度，通常情况下，母线槽应该沿着墙面或天花板安装，保持整齐美观。

二、安装步骤1. 安装支架首先，根据预先确定的位置和高度，在墙面或天花板上安装支架。

支架的安装位置应满足母线槽的长度和重量要求，支架之间的安装距离应符合规范，以确保支撑母线槽的稳固性。

2. 安装母线槽将母线槽放置在安装好的支架上，依次连接各段母线槽并固定好。

在连接过程中，确保连接部位密实，不留缝隙，以保证电力传输的安全性和稳定性。

3. 确定导线入口及连接根据需要，确定母线槽下方的导线入口位置，并安装好导线连接器。

在连接导线时，确保导线接触良好，连接牢固，避免出现电路故障或安全隐患。

4. 完成安装最后，检查母线槽的安装情况，确保所有连接部位均已固定好，母线槽安装牢固。

接通电源，检查母线槽的电力传输情况，确保一切正常。

三、施工注意事项•在安装过程中，应注意保护母线槽不受损坏，避免划伤或变形等情况发生。

•安装支架时，应确保支架的稳定性和承重能力，不得使用破损或不符合要求的支架。

•在连接导线时，应按照相应的电路接线要求进行连接，确保导线连接正确，避免出现电路短路或断路等问题。

•安装完成后，应进行全面检查，确保母线槽安装正确，无缺陷，电力传输正常。

四、结语母线槽的安装施工虽然看似简单，但实际操作中还是需要一定的专业知识和技能。

通过正确的准备工作和操作步骤，可以保证母线槽安装的质量和安全性，从而有效提升电力传输的效率和可靠性。

希望以上内容能对母线槽的安装施工提供一定的帮助和指导。

母线槽安装施工方案
《母线槽安装施工方案》
母线槽是用于电气输电的一种重要设备，其安装施工方案需要精心设计和严格执行。

以下是母线槽安装的施工流程和注意事项：
一、前期准备
1. 确定安装位置和布线需求，绘制安装平面图和电气布线图。

2. 准备必要的安装工具和设备，包括电钻、铁锤、螺丝刀、螺丝批、量具等。

二、安装施工步骤
1. 定位：根据平面图和布线图确定母线槽的安装位置，并用铅笔在墙面上标记出安装点位。

2. 预埋固定件：使用电钻在墙壁上钻孔，将母线槽的固定件预埋在墙内，并确保固定件的位置准确。

3. 安装母线槽：根据布线图的要求，在预埋固定件上安装母线槽，使用螺丝将母线槽固定在墙面上，并且要确保母线槽的安装水平和垂直。

4. 连接导线：根据布线图上的要求，连接导线到母线槽上，确保导线连接牢固而且电气接触良好。

三、注意事项
1. 安装位置要准确无误，避免对其他管线或设备造成影响。

2. 母线槽的固定要牢固可靠，不得出现晃动或变形现象。

3. 连接导线时，要严格按照电气标准和规范进行操作，确保接
线正确而稳固。

综上所述，母线槽安装施工方案需要严格执行，确保施工质量和安全。

只有严格按照规范操作，才能确保母线槽的正常使用和长久稳定运行。

强电井母线槽安装方法
强电井母线槽安装方法一般包括以下步骤：
1. 施工准备：首先要充分了解设计图纸要求，检查施工场地是否符合安装要求，清理施工现场，保证施工安全。

2. 安装定位：根据设计要求，确定母线槽的位置和方向，并进行标线。

通常会使用水平仪和铅垂线等辅助工具进行定位。

3. 复核尺寸：检查施工现场的尺寸，确保母线槽的长度和宽度与设计要求一致。

4. 制作固定支架：根据设计要求，制作母线槽的固定支架。

支架的材料一般是钢材，根据具体情况进行焊接或螺栓连接。

5. 安装导向装置：根据实际需要，安装导向装置，可以使用导向支座或导向板等。

6. 安装母线槽：按照设计要求，将母线槽放置在固定支架上，调整母线槽的水平度和垂直度。

7. 进行连接：根据设计要求，将母线槽的接缝处连接好，通常使用螺栓或焊接连接。

8. 安装分段接头：根据需要，将母线槽进行分段连接，安装分段接头。

9. 进行电气接线：根据设计要求，将电缆线或导线与母线槽进行电气连接，通常使用螺栓或压接连接。

10. 进行绝缘处理：根据需要，对母线槽进行绝缘处理，通常采用绝缘套管或绝缘胶条等材料进行包裹。

11. 进行验收：安装完成后，进行施工验收，确保母线槽安装质量符合要求。

以上只是一般的强电井母线槽安装方法，具体的步骤还需要根据具体的施工要求和设计要求进行调整。

在安装过程中，务必注意安全，严格按照施工图纸和操作规程进行操作。

同时，施工过程中应与其他施工人员保持良好的协调和沟通，确保安装质量。
