空调水管施工技术交底

一、工程概况1. 工程名称：_______空调水管安装工程2. 施工单位：_______3. 施工地点：_______4. 施工期限：_______至_______二、安全交底内容1. 作业人员安全要求（1）所有参与空调水管安装的作业人员必须经过专业培训，取得相应资格证书，熟悉相关安全技术规程。

（2）作业人员应穿戴符合国家标准的安全帽、工作服、手套、防护眼镜等个人防护用品。

（3）严禁酒后作业，严禁带病作业。

2. 施工现场安全要求（1）施工现场应设置明显的安全警示标志，如：危险区域、高空作业、易燃易爆物品等。

（2）施工现场应保持整洁，施工材料、工具等应分类堆放，不得乱扔乱放。

（3）施工现场应配备消防器材，如灭火器、消防沙等，并确保其完好有效。

3. 空调水管安装施工安全要求（1）施工前应检查施工图纸，了解工程概况、管道布置、设备型号等。

（2）施工过程中，严格遵守施工规范，确保管道安装的准确性和安全性。

（3）管道安装前，应对管材、管件、阀门等进行检查，确保质量合格。

（4）管道安装时，应使用专用工具，严禁使用蛮力。

（5）焊接作业人员必须持证上岗，焊接作业前办理动火手续。

（6）管道安装过程中，严禁将管道直接置于地面上，应使用支架或吊架固定。

（7）管道安装完成后，应进行试压、冲洗，确保管道系统无泄漏、无污染。

（8）施工过程中，注意观察管道走向，避免与其他管线、设备发生碰撞。

（9）施工过程中，注意保持施工现场的通风，防止有害气体积聚。

4. 交叉作业安全要求（1）施工现场如有交叉作业，应设置安全隔离区域，确保各工种作业安全。

（2）交叉作业时，作业人员应遵守各自的安全操作规程，加强相互配合与沟通。

（3）交叉作业时，注意观察周边环境，防止发生意外伤害。

三、应急处理1. 作业人员应熟悉施工现场的应急预案，了解事故发生时的处理流程。

2. 事故发生后，立即向现场负责人报告，并按照应急预案进行处理。

3. 事故处理过程中，确保人员安全，避免次生事故发生。

一、交底目的为确保空调水管安装工程的安全、高效进行，保障施工人员的人身安全及设备安全，特制定本安全技术交底。

二、交底对象空调水管安装工程全体施工人员、管理人员及监理人员。

三、交底内容1. 施工前的准备（1）施工人员应熟悉施工图纸，了解空调水管安装工程的施工工艺及要求。

（2）施工前，应对施工现场进行安全检查，确保现场环境安全，并配备必要的安全防护设施。

（3）施工人员必须佩戴安全帽、安全带等个人防护用品。

2. 施工过程中的安全注意事项（1）施工前，应对施工区域进行清理，确保无障碍物，施工通道畅通。

（2）施工过程中，严禁酒后作业、疲劳作业，确保施工人员精力充沛。

（3）施工人员应严格遵守操作规程，不得擅自改变施工工艺。

（4）高空作业时，必须使用安全带，并确保安全带系牢。

（5）施工过程中，注意观察周围环境，防止物体打击、触电等安全事故发生。

（6）施工过程中，如遇电气设备，必须确保设备停电，并做好绝缘措施。

3. 材料及工具的安全使用（1）施工所使用的材料必须符合国家相关标准，不得使用不合格材料。

（2）施工工具应定期检查、维护，确保其性能良好。

（3）施工过程中，严禁将施工工具随意放置，以免造成安全隐患。

4. 施工现场的安全管理（1）施工现场应设置明显的安全警示标志，确保施工人员及外来人员注意安全。

（2）施工现场应配备足够的消防器材，确保火灾事故得到及时处理。

（3）施工现场应设置临时休息室，确保施工人员休息充分。

（4）施工现场应定期进行安全检查，及时发现并消除安全隐患。

四、应急处理措施1. 事故发生时，立即停止施工，组织人员抢救受伤人员。

2. 立即报告相关部门，启动应急预案。

3. 保护事故现场，等待相关部门调查处理。

五、交底时间自本交底发布之日起，全体施工人员、管理人员及监理人员必须认真学习，并严格按照安全技术交底执行。

六、附件1. 施工现场安全检查表2. 施工现场安全警示标志设置标准3. 施工现场消防器材配置标准4. 施工现场安全培训记录5. 施工现场安全事故处理程序请全体施工人员、管理人员及监理人员认真学习并严格执行本安全技术交底，确保空调水管安装工程的安全、顺利进行。

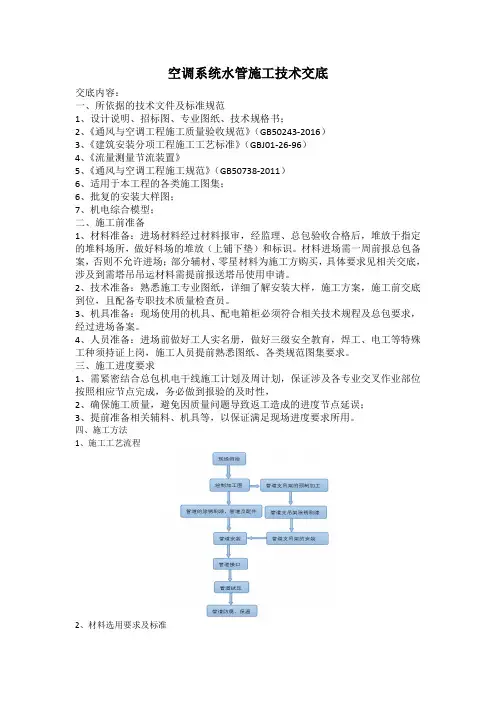

空调系统水管施工技术交底交底内容：一、所依据的技术文件及标准规范1、设计说明、招标图、专业图纸、技术规格书；2、《通风与空调工程施工质量验收规范》（GB50243-2016）3、《建筑安装分项工程施工工艺标准》（GBJ01-26-96）4、《流量测量节流装置》5、《通风与空调工程施工规范》（GB50738-2011）6、适用于本工程的各类施工图集；6、批复的安装大样图；7、机电综合模型；二、施工前准备1、材料准备：进场材料经过材料报审，经监理、总包验收合格后，堆放于指定的堆料场所，做好料场的堆放（上铺下垫）和标识。

材料进场需一周前报总包备案，否则不允许进场；部分辅材、零星材料为施工方购买，具体要求见相关交底，涉及到需塔吊吊运材料需提前报送塔吊使用申请。

2、技术准备：熟悉施工专业图纸，详细了解安装大样，施工方案，施工前交底到位，且配备专职技术质量检查员。

3、机具准备：现场使用的机具、配电箱柜必须符合相关技术规程及总包要求，经过进场备案。

4、人员准备：进场前做好工人实名册，做好三级安全教育，焊工、电工等特殊工种须持证上岗，施工人员提前熟悉图纸、各类规范图集要求。

三、施工进度要求1、需紧密结合总包机电干线施工计划及周计划，保证涉及各专业交叉作业部位按照相应节点完成，务必做到报验的及时性，2、确保施工质量，避免因质量问题导致返工造成的进度节点延误；3、提前准备相关辅料、机具等，以保证满足现场进度要求所用。

四、施工方法1、施工工艺流程2、材料选用要求及标准（1）材料进场前，应提前一周报送材料进场计划至总包进行审批、备案，材料进场时提前通知各方以便及时进行验收。

材料合格证或质量证明书等质量证明文件应齐全、有效。

经过监理对其外观进行对比检查验收，材料符合要求方可进场，并进行材料报验。

否则不得使用，并立即退出现场。

安装前确保所有要安装的管材、管件按计划如数进场，并检查合格、报监理验收后方可允许安装使用。

注意：黑钢管（无缝钢管、焊接钢管）配件品牌为河北圣天，镀锌钢管配件品牌为山西太谷；且管件上务必有厂家商标。

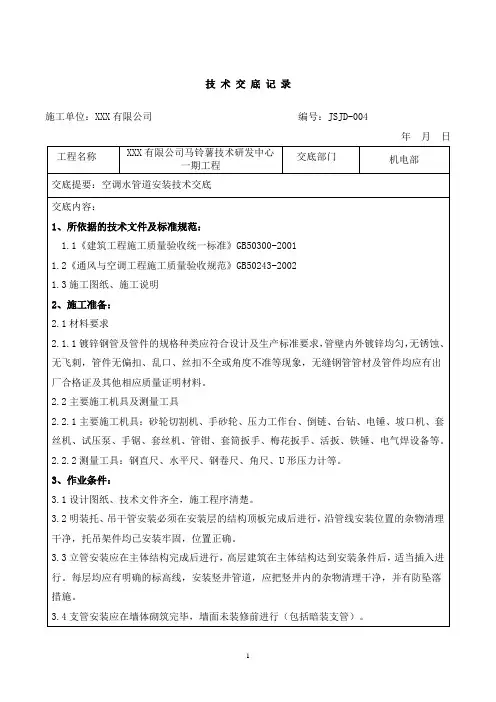

空调水管安装技术交底一、施工依据1、采暖通风施工图纸以及有关设计变更、图纸会审；2、《通风与空调工程施工质量验收规范》GB50243--2016；3、《建筑给水排水及采暖工程施工质量标准》ZJQ00-SG-022-2006；4、《通风与空调工程施工质量标准》ZJQ00-SG-023-2006；5、项目部编写的《施工组织设计》、《通风与空调工程施工方案》。

二、施工准备1、电焊工需持安全技术操作证上岗。

2、主要机械（具）的选用交流电焊机BX6-300型及手工电弧焊用附件;氧气，乙炔，台钻等。

接地电阻测试仪、万用表，砂轮锯，台钻，台虎钳，电锤，手电钻，手锯，活扳子，手锤，克丝钳，手工制作錾子，钢钎等，圆板牙架子及圆板牙水平尺，线坠，盒尺，皮尺，小线，石笔，毛刷，机油。

3、检验所用材料（1）所有主材与辅材都要严格按照公司标准进行正规验收。

（2）型钢的几何尺寸和厚度应符合设计和施工图集要求，型钢无变形，弯曲，表面无裂纹、结疤和锈蚀斑点严重。

（3）电焊条采用碳钢焊条。

三、工艺流程确定尺寸、标高，测量，画线，定位→下料→钻孔→焊接→防腐→放线→安装→复检养护四、操作要点1、空调水管棺材采用碳素钢管，其中，管道公称直径DN＜50者，采用普通焊接钢管，管道公称直径DN≥50者，采用无缝钢管，管道工程直径DN≥250者，采用螺旋焊接钢管。

2、支架制作（1）支架制作，横平，竖直，（用直尺，角尺检查）（2）支架焊接的焊缝表面平整，无夹渣和气孔等现象，焊口坡度要做倒角，焊接质量应符合相应施工验收规范的规定。

（3）管道支、吊、托架具体形式和设置位置，由施工单位根据现场具体情况确定，支吊架安装间距表如下：此部位联合支架按4.5米间距安装固定。

支架采用14＃槽钢、14＃膨胀螺栓固定安装，管道用U型卡抱箍与支架固定。

管道支、吊、托架必须设置于保温层的外部，在穿过出应以同保温层厚度相同的垫木绝热。

木垫必须经过沥青蒸煮防腐，木托中间空隙必须填实。
