用户手册(新)
- 格式：doc
- 大小：2.79 MB
- 文档页数：27
下载文档原格式
合集下载
最新海泰电子病患档案系统-(护士站)用户手册3
最新海泰电子病患档案系统-(护士站)用户手册3简介海泰电子病患档案系统（护士站）是一款方便护士进行病患管理和记录的软件。
本用户手册旨在帮助护士了解和使用该系统的各项功能和操作。
安装2. 双击安装文件，按照安装向导完成安装过程。
登录1. 打开海泰电子病患档案系统（护士站）应用程序。
2. 输入您的用户名和密码。
3. 点击“登录”按钮。
主界面1. 登录成功后，将进入系统的主界面。
2. 主界面分为左侧导航栏和右侧显示区域。
3. 导航栏包含系统的各项功能模块，点击相应的模块可进入对应功能页面。
病患管理1. 在主界面的导航栏中，点击“病患管理”模块。
2. 进入病患管理页面后，您可以查看当前系统中的病患列表。
3. 您可以使用搜索功能查找特定的病患信息。
4. 点击病患列表中的任何一条记录，可查看该病患的详细信息。
记录管理1. 在主界面的导航栏中，点击“记录管理”模块。
2. 进入记录管理页面后，您可以录入和查看病患的各项记录信息。
3. 点击“新增记录”按钮，可创建一条新的记录。
4. 点击记录列表中的任何一条记录，可查看和编辑该记录的详细内容。
报表分析1. 在主界面的导航栏中，点击“报表分析”模块。
2. 进入报表分析页面后，您可以生成和查看各类报表。
3. 选择相应的报表类型和时间范围，点击“生成报表”按钮。
4. 系统将生成该报表并显示在页面中。
设置1. 在主界面的导航栏中，点击“设置”模块。
2. 进入设置页面后，您可以对系统进行个性化设置。
3. 您可以修改个人信息、修改密码等。
以上为最新海泰电子病患档案系统（护士站）用户手册的简要内容。
祝您使用愉快！。
党建系统用户操作手册(新45p
如上图，完整填写表格内的所有信息（*为必填项），点击“添加”按钮完成添加操作。
如上图，修改表格内的信息(*为必填项)，点击“修改”按钮完成修改操作。
3.2党组织生活
该功能模块用于查看或编辑党组织生活
如上图，右侧列表根据左侧选择的党组织栏目来显示。点击“修改”“删除”按钮，可以删除或修改当前所选择的党组织生活；点击“添加”按钮，可以进入党组织生活的添加界面。
步骤四、单击工具栏中的"历史"按钮，或者"后退"、"前进"按钮。
图打开"脱机浏览"命令
完成这几步操作后，Internet Explorer浏览器左边的窗口中会显示出已经访问过了站点与页面，从中选择一个并单击它即可打开，然后就可以在"浏览"窗口中看到相应的Web页面了。
顺便说一句，若要播放Internet上的声音文件，计算机必须装有用于发声的软件，以及声卡。发声软件通常可以相应的站点下载得到。
在本讲结束之前，这里想告诉您下列二个技巧：
1.及时使用"停止"按钮
如果在访问一个站点时，位于Internet Explorer浏览器工具栏右上方的"飞行Windows标志"飘动了很长时间，说明此站点正忙着，访问的人太多，此时应当单击工具栏中的"停止"按钮，暂停访问，将宝贵的时间移做它用。
2.使用"脱机浏览"功能
该功能模块有：基本信息，单位信息，班子情况，组织奖惩。
上图显示的为进入党组织后的管理界面，右侧表格中的内容是根据左侧选择的党组织栏目来显示的。点击“修改”“删除”按钮，可以删除或修改当前左侧所选择的党组织信息。点击“添加”按钮，可以进入党组织的添加界面（添加的党组织级别为左侧所选择的党组织的下级党组织）。
如上图，修改表格内的信息(*为必填项)，点击“修改”按钮完成修改操作。
3.2党组织生活
该功能模块用于查看或编辑党组织生活
如上图，右侧列表根据左侧选择的党组织栏目来显示。点击“修改”“删除”按钮，可以删除或修改当前所选择的党组织生活；点击“添加”按钮，可以进入党组织生活的添加界面。
步骤四、单击工具栏中的"历史"按钮，或者"后退"、"前进"按钮。
图打开"脱机浏览"命令
完成这几步操作后，Internet Explorer浏览器左边的窗口中会显示出已经访问过了站点与页面，从中选择一个并单击它即可打开，然后就可以在"浏览"窗口中看到相应的Web页面了。
顺便说一句，若要播放Internet上的声音文件，计算机必须装有用于发声的软件，以及声卡。发声软件通常可以相应的站点下载得到。
在本讲结束之前，这里想告诉您下列二个技巧：
1.及时使用"停止"按钮
如果在访问一个站点时，位于Internet Explorer浏览器工具栏右上方的"飞行Windows标志"飘动了很长时间，说明此站点正忙着，访问的人太多，此时应当单击工具栏中的"停止"按钮，暂停访问，将宝贵的时间移做它用。
2.使用"脱机浏览"功能
该功能模块有：基本信息，单位信息，班子情况，组织奖惩。
上图显示的为进入党组织后的管理界面，右侧表格中的内容是根据左侧选择的党组织栏目来显示的。点击“修改”“删除”按钮，可以删除或修改当前左侧所选择的党组织信息。点击“添加”按钮，可以进入党组织的添加界面（添加的党组织级别为左侧所选择的党组织的下级党组织）。
宁夏回族自治区土地和矿业权网上交易系统用户手册8-22(新)
宁夏回族自治区土地和矿业权网上交易系统用户手册宁夏回族自治区国土资源地理信息中心长沙市中智信息技术开发有限公司二O一一年五月目录1 前言 (3)2 运行环境及访问方式 (3)2.1 运行环境 (3)2.2 访问方式 (4)3 网上交易操作流程 (5)3.1 网上交易系统流程图 (5)3.2 网上交易系统示意图 (6)4 网上浏览挂牌信息 (6)4.1 资源信息浏览 (6)4.1.1 出价记录 (9)4.1.2 出让公告 (9)4.1.3 出让须知 (10)4.1.4 查看现场图 (11)4.1.5 地图 (12)4.1.6 下载出让文件 (13)4.1.7 返回 (14)4.2 资源检索 (14)4.2.1 挂牌公告 (14)4.2.2 正在挂牌 (15)4.2.3 结果公示 (16)4.2.4 预公告 (17)4.2.5 其他公告 (17)4.2.6 高级搜索 (17)4.3 地图浏览 (18)5 用户登录及界面功能 (20)5.1 数字证书用户登录 (20)5.2 界面功能介绍 (21)5.2.1 土地交易 (22)5.2.2 采矿权交易 (23)5.2.3 探矿权交易 (24)5.2.4 我的文档 (24)5.2.5 我的消息 (27)5.2.6 支付管理 (29)5.2.7 个人资料 (30)5.2.8 资料下载 (31)5.2.9 使用帮助 (31)5.2.10 安全退出 (32)5.2.11 关闭 (32)6 网上交易操作使用 (32)6.1 申购 (32)6.1.1 阅读申购规则 (33)6.1.2 选择竞买方式 (34)6.1.3 填写竞买申请书 (36)6.1.4 选择缴纳保证金银行 (37)6.1.5 获得保证金随机账号 (38)6.2 交纳保证金 (40)6.3 获取竞买资格 (40)6.4 挂牌出价 (41)6.5 系统询问 (48)6.6 限时竞价 (49)6.7 挂牌结束 (52)6.8 公示结果 (53)7 联系我们 (54)1前言为进一步规范国有建设用地使用权、采矿权、探矿权等出让行为，创造公开、公平、公正的市场竞争环境，全面推行国土资源网上交易已经成为一种必然。
HC-12用户手册V2.3 (最新版)
不同模式是不能互传数据的，用户可以根据实际情况选择最优模式。 模块一般成对使用，以半双工的方式互相传送数据。同时，透传模式、空中波特率、 无线通信频道必须设置成一样。出厂默认设置为 FU3、9600bps（8 位数据、无校验、1 位 停止位）、CH001（433.4MHz）。 使用时一般不限定一次连续往模块串口发送的字节数。但鉴于环境干扰等因素，一次 连续发送大量数据时，有可能会丢失一些字节。所以，上位机最好要有应答和重发等机制， 避免信息丢失。
邮编：510665 电话：4008881803 销售、技术 QQ：4008881803

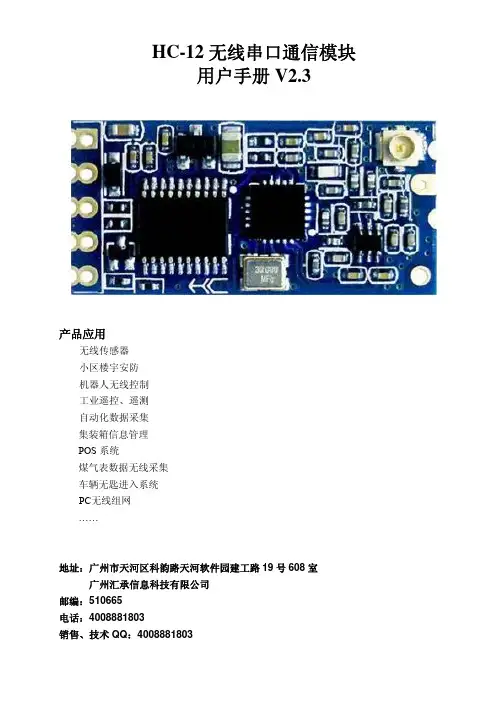

HC‐12 无线转串口通信模块用户手册
版本信息
HC-12V2.3
广州汇承信息科技有限公司
发布日期
2014 年 09 月 18 日
修改记录
1. 增加 FU2 模式下发送数据时间间隔的说明。（2013.10.17） 2. 修正应用实例及电路中 HC-12 模块与 MCU 串口连接的线路图。（2013.12.26） 3. FU3 模式 1200 波特率恢复成和 1.13 版本的一样，同时增加 FU4 模式。
广州汇承信息科技有限公司
模式时，超过 4800 bps 的串口波特率一律会被自动降低为 4800 bps。FU2 模式下，只适用
传输少量数据（每个数据包在 20 个字节以内），数据包发送时间间隔不能太短（最好在 2
秒以上），否则会造成数据丢失。
FU4 模式为超远距离通信模式，串口波特率固定为 1200bps，空中波特率为 500bps。
⑶ 四种串口透传模式
HC-12 模块出厂时串口透传模式默认为 FU3。此时，模块工作于全速状态下，空闲工
作电流为 16mA 左右。在此模式下，模块会根据串口波特率自动调节无线传输空中波特率，
邮编：510665 电话：4008881803 销售、技术 QQ：4008881803
HC‐12 无线转串口通信模块用户手册
版本信息
HC-12V2.3
广州汇承信息科技有限公司
发布日期
2014 年 09 月 18 日
修改记录
1. 增加 FU2 模式下发送数据时间间隔的说明。（2013.10.17） 2. 修正应用实例及电路中 HC-12 模块与 MCU 串口连接的线路图。（2013.12.26） 3. FU3 模式 1200 波特率恢复成和 1.13 版本的一样，同时增加 FU4 模式。
广州汇承信息科技有限公司
模式时，超过 4800 bps 的串口波特率一律会被自动降低为 4800 bps。FU2 模式下，只适用
传输少量数据（每个数据包在 20 个字节以内），数据包发送时间间隔不能太短（最好在 2
秒以上），否则会造成数据丢失。
FU4 模式为超远距离通信模式，串口波特率固定为 1200bps，空中波特率为 500bps。
⑶ 四种串口透传模式
HC-12 模块出厂时串口透传模式默认为 FU3。此时，模块工作于全速状态下，空闲工
作电流为 16mA 左右。在此模式下，模块会根据串口波特率自动调节无线传输空中波特率，
E10用户手册(V1.11新)
E10剪折机床专用显示装置用户手册V1.11南京埃斯顿工业自动化有限公司/ESTUN Industrial Automation Co., Ltd南京江宁经济开发区将军南路155号邮编211100 电话************* No.155,Jiang Jun Road South,Jiang Ning Development Zone,Nanjing P.R.C 211100目录第1章简介 (3)第2章规格说明 (3)2.1显示 (3)2.2轴的编程特征 (4)2.3 E10 电气规格 (4)2.4环境温度 (4)第3章 E10安装、接线及调试 (4)3.1安装与配线注意事项 (5)3.2安装方向与空间 (5)3.3安装环境 (5)3.4外型尺寸 (5)3.5后面板 (6)3.5.1后面板 (6)3.5.2电源端 (6)3.5.3输入输出信号端 (6)3.5.4输入指示 (7)3.5.5输出指示 (7)3.5.6 编码器接口 (7)3.6系统调试步骤 (7)3.6.1调试前准备 (7)3.6.2调试 (8)3.6.3实际加工 (8)3.7 E10电气设计典型应用举例 (9)第4章操作说明 (10)4.1操作面板 (10)4.2操作面板一般介绍 (10)4.2.1指示灯 (10)4.2.2按键 (10)4.2.3数码管显示行 (11)4.3操作界面 (11)第5章示教参数 (13)5.1设置示教参数 (13)5.2示教参数 (14)第6章机床参数 (15)6.1设置机床参数 (15)6.2参数说明 (16)附录1 问题解答 (26)附录2 安装方式一：带塑料壳体安装 (26)附录3 安装方式二：面板安装 (28)第1章简介感谢您购买E10显示装置，为了您的正确使用和安全，请先仔细阅读本手册。
本手册并未完全涵盖操作过程中可能发生的所有故障，请勿试图尝试本手册未描述的操作。
数显折弯机或数显剪板机的运行受制于机械设备及E10显示装置间的结合。
最新海泰数字健康档案系统-(护士站)用户手册3

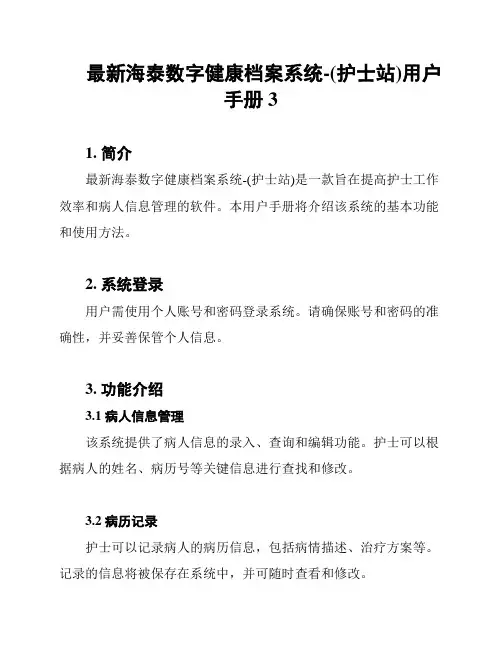

最新海泰数字健康档案系统-(护士站)用户手册31. 简介最新海泰数字健康档案系统-(护士站)是一款旨在提高护士工作效率和病人信息管理的软件。
本用户手册将介绍该系统的基本功能和使用方法。
2. 系统登录用户需使用个人账号和密码登录系统。
请确保账号和密码的准确性，并妥善保管个人信息。
3. 功能介绍3.1 病人信息管理该系统提供了病人信息的录入、查询和编辑功能。
护士可以根据病人的姓名、病历号等关键信息进行查找和修改。
3.2 病历记录护士可以记录病人的病历信息，包括病情描述、治疗方案等。
记录的信息将被保存在系统中，并可随时查看和修改。
3.3 用药管理该系统支持护士管理病人的用药情况。
护士可以记录病人的用药信息，包括药物名称、剂量等。
系统将自动计算用药时间和用药频次。
3.4 通知提醒系统提供了重要通知和提醒功能，如医嘱变更、检查安排等。
护士将收到系统的通知，并及时处理相关事项。
4. 使用指南4.1 登录系统打开系统登录页面，输入正确的账号和密码，点击登录按钮即可进入系统。
4.2 病人信息管理在系统主界面，点击“病人信息”选项进入病人信息管理页面。
在该页面，护士可以进行病人信息的录入、查询和编辑。
4.3 病历记录在系统主界面，点击“病历记录”选项进入病历记录页面。
在该页面，护士可以记录病人的病历信息，并随时查看和修改已有记录。
4.4 用药管理在系统主界面，点击“用药管理”选项进入用药管理页面。
在该页面，护士可以记录病人的用药情况，并查看用药计划和历史记录。
4.5 通知提醒系统将自动发送重要通知和提醒，护士可以在系统主界面查看和处理这些通知事项。
5. 注意事项请妥善保管个人账号和密码，避免泄露。
在使用系统时，应遵守相关法律法规和医疗行业的要求。
如有任何问题或困难，请及时联系系统管理员。
6. 结束语最新海泰数字健康档案系统-(护士站)用户手册3.0提供了系统的功能介绍和使用指南，帮助护士更好地利用该系统提高工作效率和管理病人信息。
(新)高速公路可变情报板用户手册
高速公路可变情报板用户手册（V6版本x6工控机）® 2007 上海三思科技发展有限公司一．情报板控制系统（硬件部分）可变情报板控制系统是由控制器，（模组）控制板，显示模块，电源以及各种数据线控制线组成。
V6版可变情报板系统在V5版的基础上作了较大的提升，取消了原有的数据接收环节，控制器直接控制模组控制板，采用5类网线进行数据传输，性能可靠，抗干扰能力提高。
原理框图见图12所示。
1．显示模块（H8141A）显示模块在工艺结构上作了较大的改动，取消了象素管的概念。
由LED发光元件和驱动电路组成，直接封装在一个特制长方形塑料盒内。
显示模块经过防水、防渗漏工艺处理，可靠性更优。
下图13为一显示模块组成示意图，每个显示模块由8行16列LED发光二极管组成一个显示阵列。
有两个数据连接端口，分别用于信号输入和输出。
模块间的按级联方式连接。
2．数据控制板HI9BOX数据控制板HI9BOX安装在模组机箱内，用于接受X6控制器控制，把X6控制器的DSP 口送来的显示数据信号经处理后，发给模组的各显示控制板，从而得到所需显示状态。
它的数据信号和控制信号等的输入、输出端口配置情况如图14所示。
RS485: 控制信号输入端口，信号直接来自X6控制器；R口（RJ45）：数据信号输入端口，信号来自X6控制器显示信号输出端口（当有多个模组级联时，其信号来自上一级数据控制板的信号转接端口。
T口（RJ45）：信号转接端口，用于把HI9BOX接收到的信号转发至下一级控制板。
X1-X12（16芯插座）：数据信号输出端口，可以控制本模组箱内的12列模块。
CN1：电源插座，5V工作电源输入口。
8位短路跳线：用以设定显示模组的工作参数，如显示基色、显示点阵、CPU地址等。
为了便于维护，对该板各端口信号都设有工况监视指示灯L，图中：L1：该板CPU芯片工作正常时闪烁。
L2：R口与T口工作正常时闪烁；L3：接收到完整的信号帧时闪烁；L4：FPGA工作正常时闪烁；L5：RS485通信正常时闪烁；3．模组内部接线（1）控制信号的联接控制器X6SH9P板9芯插座输出的双绞控制线接到各模组数据控制板（HI9BOX）的9芯控制信号输入插座；控制器X6SH9P板8芯RJ45网线连接到第一块HI9BOX板的R口，然后通过T口往后一级的HI9BOX板传输；各模组箱内数据控制板（HI9BOX 板）X1-X9的数据输出插座用16芯扁平线；分别接到模组1-12列模块最下边一个模块的输入口，然后各模块的输出口连接同列相邻上一行的模块输入口，依次往上连接，直到最上边一个模块为止。
雪佛兰全新迈锐宝用户手册
钥匙、车门和车窗
钥匙和门锁... ......................... 1-2 钥匙... ............................... 1-2 遥控门锁(RKE)系统... ........... 1-3 遥控门锁(RKE)系统操作... ..... 1-3 门锁... ............................... 1-5 电动门锁... ......................... 1-6 延时车门锁定... ................... 1-6 自动车门锁定... ................... 1-6 防反锁功能... ...................... 1-6 安全锁... ............................ 1-6
雪佛兰全新迈锐宝用户手册
引言.................................................................... 0-1 钥匙、车门和车窗 ........................................................ 1-1 座椅和保护装置 .......................................................... 2-1 储物.................................................................... 3-1 仪表和控制装置 .......................................................... 4-1 照明.................................................................... 5-1 信息娱乐系统 ............................................................ 6-1 温度控制 ................................................................ 7-1 驾驶和操作 .............................................................. 8-1 车辆养护 ................................................................ 9-1 技术数据 ............................................................... 10-1
党建系统用户操作手册新
如上图，完整填写表格内的所有信息（*为必填项），点击“保存”按钮完成添加操作。
如上图，修改表格内的信息(*为必填项)，点击“修改”按钮完成修改操作。
4.
党员管理功能模块有：党员信息，党员信息审核，查看审核情况，申请入党人员信息，党组织关系转接，党组织关系转接审核。
4.1
党员信息管理功能模块有：基本信息，工作信息，职务信息，组织关系，民主评议，奖惩情况，当组织活动。
1.4
Internet Explorer浏览器是一个windows系统自代的Web浏览器，简称IE，最新版本号为6。它的工具栏提供了遨游Web 和管理所查找信息的控制操作，配合下拉菜单就能很容易的浏览Web页面了。当您进入某个主页后，可以按下列步骤进行浏览：
步骤一、在"地址"窗口中输入新的地址。
如：Internet Explorer浏览器帮助页：
上图显示的为进入党组织后的管理界面，右侧表格中的内容是根据左侧选择的党组织栏目来显示的。点击“修改”“删除”按钮，可以删除或修改当前左侧所选择的党组织信息。点击“添加”按钮，可以进入党组织的添加界面（添加的党组织级别为左侧所选择的党组织的下级党组织）。
3.1.1
该功能模块用于查看或编辑党组织的基本信息。
1.2
intranet 与 internet 相比，可以说internet 是面向全球的网络，而internet则是Internet技术在企业机构内部的实现,它能够以极少的成本和时间将一个企业内部的大量信息资源高效合理地传递到每个人。Intranet为企业提供了一种能充分利用通讯线路、经济而有效地建立企业内联网的方案，应用intranet，企业可以有效的进行财务管理、供应链管理、进销存管理、客户关系管理等等。
标准的IP地址
如上图，修改表格内的信息(*为必填项)，点击“修改”按钮完成修改操作。
4.
党员管理功能模块有：党员信息，党员信息审核，查看审核情况，申请入党人员信息，党组织关系转接，党组织关系转接审核。
4.1
党员信息管理功能模块有：基本信息，工作信息，职务信息，组织关系，民主评议，奖惩情况，当组织活动。
1.4
Internet Explorer浏览器是一个windows系统自代的Web浏览器，简称IE，最新版本号为6。它的工具栏提供了遨游Web 和管理所查找信息的控制操作，配合下拉菜单就能很容易的浏览Web页面了。当您进入某个主页后，可以按下列步骤进行浏览：
步骤一、在"地址"窗口中输入新的地址。
如：Internet Explorer浏览器帮助页：
上图显示的为进入党组织后的管理界面，右侧表格中的内容是根据左侧选择的党组织栏目来显示的。点击“修改”“删除”按钮，可以删除或修改当前左侧所选择的党组织信息。点击“添加”按钮，可以进入党组织的添加界面（添加的党组织级别为左侧所选择的党组织的下级党组织）。
3.1.1
该功能模块用于查看或编辑党组织的基本信息。
1.2
intranet 与 internet 相比，可以说internet 是面向全球的网络，而internet则是Internet技术在企业机构内部的实现,它能够以极少的成本和时间将一个企业内部的大量信息资源高效合理地传递到每个人。Intranet为企业提供了一种能充分利用通讯线路、经济而有效地建立企业内联网的方案，应用intranet，企业可以有效的进行财务管理、供应链管理、进销存管理、客户关系管理等等。
标准的IP地址
电商平台新用户注册引导手册
电商平台新用户注册引导手册第一章新用户注册概述 (2)1.1 注册前的准备工作 (2)1.2 注册流程简介 (3)第二章用户账号注册 (4)2.1 账号注册步骤 (4)2.2 账号信息填写 (4)2.3 注册成功后的注意事项 (4)第三章用户信息完善 (5)3.1 个人信息填写 (5)3.1.1 登录账户 (5)3.1.2 填写个人信息 (5)3.1.3 提交并保存 (5)3.2 收货地址设置 (5)3.2.1 进入收货地址页面 (5)3.2.2 添加收货地址 (5)3.2.3 保存收货地址 (6)3.3 联系方式确认 (6)3.3.1 查看联系方式 (6)3.3.2 修改联系方式 (6)3.3.3 确认联系方式 (6)第四章安全设置 (6)4.1 设置登录密码 (6)4.2 绑定手机号码 (6)4.3 开启账号保护 (7)第五章验证码使用 (7)5.1 验证码获取与输入 (7)5.1.1 验证码获取 (7)5.1.2 验证码输入 (7)5.2 验证码问题处理 (7)5.2.1 验证码未收到 (8)5.2.2 验证码错误或过期 (8)5.2.3 验证码输入错误多次 (8)5.3 验证码安全防范 (8)5.3.1 保护验证码隐私 (8)5.3.2 避免在公共场合使用验证码 (8)5.3.3 注意验证码有效期 (8)5.3.4 谨防钓鱼网站 (8)第六章优惠券与活动 (8)6.1 优惠券获取与使用 (8)6.1.1 优惠券获取途径 (8)6.1.2 优惠券使用规则 (9)6.2 活动参与方式 (9)6.2.1 活动分类 (9)6.2.2 活动参与流程 (9)6.3 优惠活动规则 (9)6.3.1 活动规则说明 (9)6.3.2 活动违规处理 (10)第七章购物流程介绍 (10)7.1 商品搜索与选择 (10)7.2 购物车操作 (10)7.3 订单提交与支付 (10)第八章物流与售后 (11)8.1 物流查询 (11)8.1.1 查询物流进度 (11)8.1.2 物流异常处理 (11)8.2 售后服务流程 (11)8.2.1 申请售后 (11)8.2.2 售后处理 (11)8.2.3 售后跟踪 (12)8.3 常见问题解答 (12)第九章用户权益保障 (12)9.1 诚信购物承诺 (12)9.2 用户隐私保护 (13)9.3 消费者权益保障 (13)第十章互动交流 (13)10.1 用户社区 (13)10.1.1 社区建设目标 (13)10.1.2 社区互动形式 (14)10.1.3 社区管理规范 (14)10.2 在线客服 (14)10.2.1 客服职责 (14)10.2.2 客服服务流程 (14)10.2.3 客服服务标准 (14)10.3 用户反馈与建议 (15)10.3.1 反馈渠道 (15)10.3.2 反馈处理流程 (15)10.3.3 反馈激励机制 (15)第一章新用户注册概述1.1 注册前的准备工作在开始注册电商平台之前，用户需要进行一系列的准备工作，以保证注册过程的顺利进行。
云南IPTV用户使用手册100818(新版EPG)
ITV 业务是以电视机作为主要显示终端，以机顶盒或其 它具有视音频编解码能力的数字化设备作为主要接入、转换 终端，通过宽带网络连接至 ITV 平台，通过遥控器等设备操 作来使用平台上所提供的电视广播、电视时移、电视回看、 视频点播以及信息服务等多种互动多媒体服务。
3
பைடு நூலகம்
一、 IPTV简介
中国电信云南公司 IPTV 客户使用手册
中国电信云南公司 IPTV 业务，是中国电信云南公司与 央视国际、云南电视台多方合作，依托中国电信宽带网络及 央视国际、云南电视台的内容运营优势，联合推出的面向市 场用户的新兴业务，解决了 IPTV 业务从接入到传输到内容 的各项问题，打造健康和谐的产业链，构筑可持续发展的新 媒体业务商业模式。
(一) 机顶盒产品组件...........................................................................................................4 (二) 机顶盒安装说明...........................................................................................................5
中国电信云南公司 IPTV 客户使用手册
中国电信股份有限公司云南分公司 IPTV 客户使用手册
（V2.0）
中国电信云南公司 2010 年 8 月
1
目录
中国电信云南公司 IPTV 客户使用手册
一、 IPTV简介..........................................................................................................................4 二、 机顶盒安装说明...............................................................................................................4
3
பைடு நூலகம்
一、 IPTV简介
中国电信云南公司 IPTV 客户使用手册
中国电信云南公司 IPTV 业务，是中国电信云南公司与 央视国际、云南电视台多方合作，依托中国电信宽带网络及 央视国际、云南电视台的内容运营优势，联合推出的面向市 场用户的新兴业务，解决了 IPTV 业务从接入到传输到内容 的各项问题，打造健康和谐的产业链，构筑可持续发展的新 媒体业务商业模式。
(一) 机顶盒产品组件...........................................................................................................4 (二) 机顶盒安装说明...........................................................................................................5
中国电信云南公司 IPTV 客户使用手册
中国电信股份有限公司云南分公司 IPTV 客户使用手册
（V2.0）
中国电信云南公司 2010 年 8 月
1
目录
中国电信云南公司 IPTV 客户使用手册
一、 IPTV简介..........................................................................................................................4 二、 机顶盒安装说明...............................................................................................................4
最新UM-GSN2C-001 GSN2C用户手册V1.1
图2-9电容式瓷瓶传感器安装示意图
2.7.
传感器安装好后，根据现场所需剪掉多余的传感器电缆，套好相序标签套管，将电缆芯线分别压上压线端子（对于户外应用的GSN2C_C装置，传感器电缆还应套上金属软管）。按相序接到显示单元对应的端子座上，所有屏蔽层接到显示单元E端子。需要外部供电的装置还需接好电源线，接完线后，需采用扎带等将电缆固定好，尽量减少高压线路对电缆的影响和确保安全距离。
图2-7利用绝缘瓷瓶安装示意图
图2-8GSN2C感应式传感器外观图
2.6.2
电容式传感器的安装主要是要在开关柜内选择足够的空间，采用焊接或螺钉固定的方式将安装附件固定在开关柜内，再将传感器用螺钉固定在安装附件上，用导线将高压线路和传感器输入端连接，注意确保绝缘距离。按照相序将传感器电缆连接到传感器的信号输出端子。
灭
灭
亮的那相信号偏大
往大电流方向调整跳线
增大感应距离
表2-8 GSN2C标定时显示单元面板指示信息说明
2.8.4
标定成功后，应确认装置显示正常并且同高压设备的带电状况一致；
最后，用电脑钥匙测量带电状况（验电），确认装置工作正常，设置调试完成。
第3章
3.1.
GSN2C面板上有三个带电状态指示灯（红色），一个“运行”指示灯（绿色）和一个“欠压”指示灯（黄色），以及一个电脑钥匙验电接口。正常工作时“运行”指示灯闪烁。电源电压低时，“欠压”指示灯闪烁，详细的提示信息请察看“显示说明”。所有指示灯闪烁显示时频率均约为1HZ。
2.1.
GSN2C的安装主要包括显示单元安装和传感器单元安装两个部分，装置一般的安装流程如下图所示。
图2-1GSN2C安装流程图
2.2.
采用电容式传感器单元的接线原理图如下：
2.7.
传感器安装好后，根据现场所需剪掉多余的传感器电缆，套好相序标签套管，将电缆芯线分别压上压线端子（对于户外应用的GSN2C_C装置，传感器电缆还应套上金属软管）。按相序接到显示单元对应的端子座上，所有屏蔽层接到显示单元E端子。需要外部供电的装置还需接好电源线，接完线后，需采用扎带等将电缆固定好，尽量减少高压线路对电缆的影响和确保安全距离。
图2-7利用绝缘瓷瓶安装示意图
图2-8GSN2C感应式传感器外观图
2.6.2
电容式传感器的安装主要是要在开关柜内选择足够的空间，采用焊接或螺钉固定的方式将安装附件固定在开关柜内，再将传感器用螺钉固定在安装附件上，用导线将高压线路和传感器输入端连接，注意确保绝缘距离。按照相序将传感器电缆连接到传感器的信号输出端子。
灭
灭
亮的那相信号偏大
往大电流方向调整跳线
增大感应距离
表2-8 GSN2C标定时显示单元面板指示信息说明
2.8.4
标定成功后，应确认装置显示正常并且同高压设备的带电状况一致；
最后，用电脑钥匙测量带电状况（验电），确认装置工作正常，设置调试完成。
第3章
3.1.
GSN2C面板上有三个带电状态指示灯（红色），一个“运行”指示灯（绿色）和一个“欠压”指示灯（黄色），以及一个电脑钥匙验电接口。正常工作时“运行”指示灯闪烁。电源电压低时，“欠压”指示灯闪烁，详细的提示信息请察看“显示说明”。所有指示灯闪烁显示时频率均约为1HZ。
2.1.
GSN2C的安装主要包括显示单元安装和传感器单元安装两个部分，装置一般的安装流程如下图所示。
图2-1GSN2C安装流程图
2.2.
采用电容式传感器单元的接线原理图如下：
全新别克英朗《用户手册》高清版
忠告用户手册 和 保修及保养手册 明确了上汽通用汽车有限公司与用户之间就有关产品的质量保证责任 售后服务方面权利与义务设立和终止的约定 请务必在使用本公司产品前认真阅读 用户手册 与 保修及保养手册别克全新英朗用户手册感谢您选择了由上汽通用汽车为您精心制造的汽车该车采用了高新科技，性能优良，久经考验 选择全新英朗，证明您对汽车的性能和款式都有极高的要求请通读本手册，因为其中的信息可让您了解如何正确操控汽车，并从中获得最大程度的驾乘享受本车辆产品执行企业标准：Q31/0115000110C007-2015上汽通用汽车有限公司2016 年1月零件号：26698348别克全新英朗用户手册引言....................................................................1-1概述....................................................................2-1钥匙、车门和车窗........................................................3-1座椅和保护装置..........................................................4-1储物....................................................................5-1仪表和控制装置..........................................................6-1照明....................................................................7-1信息娱乐系统............................................................8-1温度控制................................................................9-1驾驶和操作.............................................................10-1车辆养护...............................................................11-1技术数据...............................................................12-1引言1-1引言引言.....................................1-2简介..................................1-2使用本手册.........................1-2警告、告诫和注意................1-21-2引言引言简介本车的设计集先进技术、安全、环保和经济性于一体。
民生银行新版企业网银用户使用手册
民生银行新版企业网银用户使用手册新版企业网银使用手册第一章首次登录和使用一、登录准备工作新一代企业网上银行系统采用符合人行要求的密码策略，会让您的网银操作更加安全。
支持IE6、IE7、IE8、IE9、IE10、FireFox等浏览器，推荐您使用IE8及以上版本浏览器登录我行网银系统。
二、安装控件/升级驱动（一）、安装控件1、当客户首次进入新网银登录页面时，页面会弹出“安装安全升级程序”的对话框，提示安装网银运行所需的相关控件。
2、客户可通过页面上方的黄色提示条进行安装，也可以点击“安装安全升级程序”窗口中的“下载并安装民生网银安全升级程序”链接下载安装新网银控件。
如果安装过程中遇到问题，请点击“安装安全升级程序”窗口中的链接下载《网银用户手册》进行查阅。
3、控件安装完成后，请将所有浏览器关闭，重新进入网银登录页面。
4、网银登录页面会自动返显网银操作员号，并对USBKEY 驱动的版本进行判断。
（二）升级驱动1、如果USBKEY驱动版本过低，将弹出“U宝驱动升级程序”窗口，请客户及时下载安装U宝升级程序。
2、U宝驱动程序安装成功后，关闭所有浏览器，重新进入网银登录界面。
三、登录方式及操作步骤新一代企业网银有有安全工具登录和无安全工具登录两种登录形式。
有安全工具登录的操作员，个人权限范围内的所有功能均可使用；无安全工具登录的操作员，仅可以查看个人权限范围内的所有功能，不可进行资金变动类交易和部分管理类功能（需要验证安全工具密码的交易），如果进行此类交易，则系统提示需要使用安全工具登录。
具体操作步骤如下：1、有KEY登录有KEY登录时，系统自动显示数字证书，选择证书后，系统需要验证U宝口令。
数字证书选择U宝口令输入验证完毕，显示有KEY登录主页面，页面自动回显操作员号/操作员姓名、企业名称和手机验证码输入框。
点击手机验证码输入框右侧的“获取验证码”按钮，您在柜台签约网银所预留的手机号会收到短信验证码，输入验证码后点击【登录】，进入首次登录设置页面。
广州数控GSK928TE数控系统用户手册(Word最新版)
广州数控GSK928TE数控系统用户手册通过整理的广州数控GSK928TE数控系统用户手册相关文档，渴望对大家有所扶植，感谢观看！广州数控GSK928TE 数控系统用户手册GSK928TE/GSK928TC 车床数控系统使用手册广州数控GSK928TE 数控系统用户手册前言感谢您选用广州数控设备有限公司生产的GSK928TE/GSK928TC数控系统,本说明书供应了使用本系统所需学问及留意事项. 操作不当可能引起意外事故.在运用本系统以前,务必细致阅读本手册! 在系统起先运用之前请留意以下事项: 连接好系统的急停按钮.由于本系统的急停输入接受常闭触点,如不接好急停按钮或错接为常开触点,系统通电后会产生急停报警而不能正常工作,此不属系统故障. 依据刀具的实际安装位置设置好程序参考点,如不设置好参考点就运用回程序参考点功能,则可能发生意外. 此版本说明书适用GSK928TE/GSK928TC数控系统V3.20软件,用户运用GSK928TC数控系统V2.13,V2.23,V3.01软件时,请参阅附录3, 附录4,附录5. 为便利表述,本手册中不区分928TE和928TC,以GSK928TE作为通用名称. - 2 - 广州数控GSK928TE 数控系统用户手册用户平安须知在本系统连接运用之前,务必细致阅读本节平安预防措施.用户必需遵守这些预防措施以确保人身及设备平安. 用户操作时还必需遵守由本公司供应的说明书指明的相关平安措施.在完全熟悉本说明书内容后, 方可操作本系统. 用户还必需遵守由机床厂商供应的说明书中指明的与机床有关的平安预防措施.用户必需在完全熟悉本说明书以及由制造厂商供应的相关说明书的内容后才能操作机床或编制程序来限制机● 数控系统安装必需坚固,避开振动. 4,接线警告● 参与接线或检查的人员都必需具有做此项工作的充分实力;连接电线不行有破损,不行受挤压不行带电打开数控系统机箱. 当心● 任何一个接线插头上的电压值和极性都必需符合说明书的规定. ● 在插拨插头或扳动开关前,手应保持干燥. 留意● 全部接线必需正确,坚固. ● 数控系统必需牢靠接地. 5,调试运行当心● 运行前,应先检查参数设置是否正确. ● 参数的修改必需在参数设置允许的范围内. - 4 - 广州数控GSK928TE 数控系统用户手册6,运用警告● 运用人员必需具备能胜任本项工作的实力. ● 插入电源前,确保开关在断电的位置上. 留意● 设备运行时,操作人员不得离开设备. ● 通电前应确认系统全部接线正确无误. ● 进行电气设计时,应考虑数控系统的急停开关能在系统发生故障时切断全部电源,不行对数控系统进行常见的通,断电. 当心● 在进行电气设计时应避开或削减外界干扰对数控系统的影响7,故障处理警告● 参与故障处理的人员必需具备相应的专业学问和工作实力. 当心● 发生警报后,必需先解除故障后方可重新启动. Ⅲ,编程的相关的平安预防措施1, 坐标系的设定假如没有设置正确的坐标系,尽管指令是正确的,但机床有可能并不按想象的动作运动.这种误动作有可能损坏刀具,机床,工件甚至造成人员损害. 2, G00 快速移动定位当进行G00快速移动的定位时(在起点和终点之间,利用非线性运动进行定位), 在编程之前请细致确认刀具路径的正确性.这种定位为快速移动,假如刀具和工件发生了干涉,有可能损坏刀具,机床,工件甚至造成人员损害. 3, 本运用手册对系统本身所具有的功能进行了完整的叙述包括各种可选功能及系统的最大限制范围.可选功能与系统的限制范围随机床而变更.因此本运用手册中叙述的某些功能对特定机床事实上并不适用如有疑问请查阅机床说明书. 4, 数控机床的功能不仅取决于数控系统本身的功能,还取决于机床强电柜,伺服系统,CNC以及操作面板等部分的组合.要详尽说明全部组合的功能,编程和操作非- 5 - 广州数控GSK928TE 数控系统用户手册常困难.所以书中未叙述的指令组合请不要运用.假如确定要运用,请细致验证, 确保平安后才能起先工件加工. Ⅳ,机床操作留意事项和警告1, 零件加工前,确定要首先检查机床的正常运行.加工前,确定要通过试车保证机床正确工作.在机床上不装工件和刀具时检查机床的正确运行. 2, 操作机床之前,请细致检查输入的数据.假如运用了不正确的数据,机床可能误动作,有可能引起工件的损坏,机床本身的损坏或造成人员损害. 3, 确保指定的进给速度与想要进行的机床操作相适应.通常,每一台机床都有最大许可的进给速度.合适的进给速度依据不同的操作而变更.请参阅说明书来确定最大的进给速度.假如没有按正确的速度进行操作,机床可能发生误动作,从而引起工件或机床本身的损坏,甚至造成人员损害. 4, 当运用刀具补偿功能时,请细致检查补偿方向和补偿量.运用不正确的数据操作机床,机床可能误动作.从而有可能引起工件或机床本身的损坏,甚至造成人员伤害. 5, 当手动操作机床时,要确认刀具和工件的当前位置并保证正确地指定了运动轴,方向和进给速度.手轮进给时在较大的倍率比如100 下旋转手轮,刀具和工作台会快速移动,可能会产生手轮停止转动,而刀具和工作台不会马上停止的现象.大倍率的手轮移动有可能会造成刀具或机床的损坏甚至造成人员损害. 6, 如需执行手动返回参考点位置,请确认机床安装机床参考点的相关检测元件.假如没有安装机床参考点的相关检测元件就执行手动返回参考点行操作,机床将始终运动不会停止,直到行程限位.机床的误动作有可能造成刀具,机床本身和工件的损坏,甚至造成人员损害. - 6 - 广州数控GSK928TE 数控系统用户手册附录6 GSK928TE数控系统外形广州数控GSK928TE 数控系统用户手册GSK928TE数控系统用户手册操作篇第一章概述GSK 928TE车床数控系统应用高速CPU,超大规模可编程门阵列集成电路芯片构成限制核心. 320×240点阵图形式液晶显示界面.接受国际标准数控语言- ISO代码编写零件程序,真正μ级精度限制,全屏幕编辑,中文操作界面,加工零件图形实时跟踪显示,操作简洁直观.可配套步进电机或沟通伺服驱动器,通过编程可以完成外圆,端面,切槽,锥度,圆弧,螺纹等加工,具有较高的性能价格比. - 13 - 广州数控GSK928TE 数控系统用户手册其次章技术指标 2.1 可限制轴数2轴(X,Z轴) 2.2 可联动轴数2轴(X,Z轴) 2.3 最小设定单位0.001 mm 2.4 最小移动单位X轴: 0.0005 mm Z轴:0.001 mm 2.5 最大编程尺寸±8000.000 mm 2.6 最大移动速度15000 mm/min 2.7 切削速度5-6000 mm/min (G98/G99) 2.8 加工程序容量24KB 2.9 可存储程序数100个 2.10 图形液晶显示器320×240点阵 2.11 通讯接口标准RS-232 2.12 限制刀位数四工位(可扩展至八工位) 2.13 补偿刀具补偿,间隙补偿 2.14 电子手轮×0.001 ×0.01 ×0.1 2.15 主轴功能S1,S2,S3,S4四档位干脆输出或BCD编码S0～S15输出; 三个自动换档输出及三档0～10V模拟输出; 参数选择1024p/r,1200p/r主轴编码器 2.16 G指令23种,包含各种固定/复合循环,Z轴钻孔攻牙 2.17 螺纹功能公/英制单头,多头直螺纹,锥螺纹,高速退尾,长度可设定广州数控GSK928TE 数控系统用户手册第三章系统操作面板说明ZZZ H/L OFT 刀补XXX 手动STEP JOGEDIT 编辑DRYBLK AUTOPAR 自动REW 参数DELESC FIK1 单步空运行单段D.R 改写L 删除退出PN T M S G / U E W4 XZ7 DGN ENTER 诊断INPUT 32 -0 回车输入65 98 GSK 928TE车床数控系统操作面板说明如下: 3.1 LCD显示器:数控系统的人-机对话界面.辨别率为320×240点阵. 3.2 数字键:输入各类数据(0-9). 3.3 地址键:输入零件程序字段地址英文字母. 3.4 功能键:依据《数控机床形象化符号》标准,设置了以下形象化符号功能键,按下功能键完成相应功能,各键符号含义如下: 快速倍率增加手动方式中增大快速移动速度倍率,自动运行中增大G00指令速度倍率. 快速倍率减小手动方式中减小快速移动速度倍率,自动运行中减小G00指令速度倍率. 进给倍率增加手动方式中增大进给速度倍率,自动运行中增大G01指令速度倍率. 进给倍率减小手动方式中减小进给速度倍率,自动运行中减小G01指令速度倍率. X轴回程序参考点仅手动/自动工作方式下有效. - 15 - X 广州数控GSK928TE 数控系统用户手册Z轴回程序参考点仅手动/自动工作方式下有效. X轴回机床参考点仅手动工作方式下有效. (可由P12号参数的MZRO位选择回机床参考点功能有效与否) Z Z轴回机床参考点仅手动工作方式下有效. (可由P12号参数的MZRO位选择回机床参考点功能有效与否) 空运行键如在自动工作方式中选择空运行方式.程序运行时,机床坐标轴不移动S, M,T功能无输出,在编辑工作方式中可将光标干脆移到本行行号之后的第一个字符. X Z 单段/连续在自动工作方式中选择单段/连续的运行方式. 选择编辑工作方式选择手动工作方式选择诊断工作方式空运行Dry 选择参数工作方式选择刀偏工作方式单段Si 选择诊断工作方式3.5 编辑键/状态选择键编辑工作方式中输入方式—- 插入/改写之间相互切换. 编辑工作方式中删除数字,字母,程序段或整个程序. 取消当前输入的各类数据或从工作状态退出. ngle 刀补OFT 编辑EDIT 手动JOG 诊断DGN 参数PAR 自动AUTO 输入各类数据或选择须要编辑或运行的程序及建立新的用户程序. 回车确认. - 16 - 广州数控GSK928TE 数控系统用户手册向前翻页:编辑/参数/刀偏工作方式中向前翻一页检索程序或参数,其他工作方式下, 使液晶显示器亮度增大. 向后翻页:编辑/参数/刀偏工作方式中向后翻一页检索程序或参数,其他工作方式下, 使液晶显示器亮度减小. 光标向上移动:编辑/参数/刀偏工作方式中使光标向上移动一行. 光标向下移动:编辑/参数/刀偏工作方式中使光标向下移动一行. 光标向左移动:编辑工作方式中使光标向左移动一个字符位置. 光标向右移动:编辑工作方式中使光标向右移动一个字符位置. 3.6 循环启动及进给保持键自动运行中启动程序运行及运行过程中暂停程序运行. 循环启动键自动运行中启动程序,起先自动运行. 进给保持键手动或自动运行中电机减速停止,暂停运行. 3.7 手动轴限制键手动运行中所选轴向所选方向运动手动运行中,X轴向负方向运动. 手动运行中,X轴向正方向运动. 手动运行中,Z轴向负方向运动. 手动运行中,Z轴向正方向运动. 快速/进给键手动运行中进行快速移动速度与进给速度的相互切换. 手动步长选择在手动单步/手轮工作方式中选择单步进给或手轮进给的各级步长. X轴手轮选择当配置有电子手轮时,选择X轴的移动由电子手轮限制.(当手轮限制有效时,与轴运动相关的其他限制键无效) - 17 - 广州数控GSK928TE 数控系统用户手册Z轴手轮选择当配置有电子手轮时,选择Z轴的移动由电子手轮限制.(当手轮限制有效时,与轴运动相关的其他限制键无效) 单步/点动方式手动单步与点动方式切换. 3.8 手动换刀及协助功能键干脆选择下一个刀位及限制机床完成各类协助功能.含义如下: 主轴正转主轴按逆时针方向转动.(从电机轴向视察) 主轴停止主轴停止运转. 主轴反转主轴按顺时针方向运转.(从电机轴向视察) 冷却液限制冷却液的开/关切换. 主轴换档键对安装有多速主轴电机及限制回路的机床,选择主轴的各档转速(最多16 档). 换刀键选择与当前刀号相邻的下一个刀号的刀具. 注:以上限制键在手动,自动和诊断方式中无X,Z 轴的运动时按键限制有效.在运动过程中仅冷却液限制有效. 3.9 复位键系统复位键系统复位时全部轴运动停止.全部协助功能输出无效,机床停止运行并呈初始上电状态. Z 单步Step 3.10 状态指示灯指示数控系统当前所处的工作状态.带有LED指示灯的功能键共15个,当LED指示灯亮时表示相应键所执行的功能有效,LED 指示灯灭时,表示相应键所执行的功能无效. - 18 - 广州数控GSK928TE 数控系统用户手册第四章系统操作本章具体说明GSK928TE车床数控系统各功能模块的操作及留意事项.在操作机床前,请细致阅读本章内容. 4.1 系统开机及关机GSK928TE车床数控系统上没有系统电源开关.用户应依据机床的实际状况安装数控系统的电源开关,以避开电源冲击对数控系统造成不良影响. 数控系统开机,操作如下: 1, 首先合上机床总电源开关. 2, 按下数控系统电源开关接通电源,数控系统显示初始画面如图1在显示过程中,按住键以外的随意键,将显示本系统运用的软件版本号,松开按键,系统进入当前正常工作方式. 数控系统关机操作如下: 1, 按下数控系统电源开关切断电源. 2, 断开机床总电源开关. 注:假如系统是首次通电,一般应进行如下操作: 1, 系统参数区进行初始化操作,具体方法: ① 928TE初始化同时按住与数字键“9“先放开键稍后再放开数字键“9“,系统完成参数初始化. ② 928TC初始化同时按键及键,先放开键,等待三秒钟再放开键,系统完成参数初始化. 此时全部刀偏参数全部为零,机床参数被设置成数控系统内部设定值.详见刀偏及参数说明. 2, 测量X,Z轴的机床反向传动间隙,并将该值分别输入到机床参数P07和P08中,参数输入方法详见参数部份说明. 3, 依据机床电气设计及电机方向设置P11的DIRZ及DIRX位. 4, 依据机床负载状况反复调整P05,P06,P17～P22等参数使机床运行高效平稳. 图1 系统初始显示删除Del 删除Del 广州数控- 19 - 广州数控GSK928TE 数控系统用户手册 4.2 数控系统工作方式的选择GSK928TE 数控系统接受工作方式键干脆选择系统各种工作方式.各种工作方式之间可以干脆转换,操作简洁,便利,直观. - 20 - 退出Esc 退出Esc 退出Esc GSK928TE 数控系统上电时动态显示图1所示画面,若无按键操作系统将始终循环显示,直到按以外的任一键,系统进入上一次关电前所处的工作方式,如按住键开机或同时按下及键,先放开键,稍后再放开键则强制系统进入手动工作方式. 广州数控GSK928TE 数控系统用户手册 4.3 编辑工作方式编辑工作方式即通过系统操作面板手工输入或修改零件程序内容的工作方式.在编辑工作方式中,可以通过键盘新建,选择和删除零件程序,可以对所选择的零件程序的内容进行插入,修改和删除等编辑操作.还可以通过RS232通讯接口与通用个人计算机的串行接口连接,将系统内零件程序传送到外部计算机中或将外部计算机内编辑好的零件程序传送到数控系统中. 按工作方式选择键进入编辑工作方式,显示当前程序所存储的全部零件程序的程序名, 当前程序所包含的字节数以及系统可用的存储器字节数等,显示画面如图2所示: 编辑EDIT 编辑工作方式中编辑键的意义及运用(1) 光标上移键每按一次上移键,光标移到上一行程序行号后的第一个字符. 按住上移键不放,光标将连续上移,直到第一行程序行或上移键抬起. (2) 光标下移键每按一次下移键,光标移到下一行程序行号后的第一个字符. 按住下移键不放,光标将连续下移,直到最终一行程序行或下移键抬起.(3) 光标左移键每按一次左移键,光标向左移动一个字符. 按住左移键不放,光标将连续左移,直到程序行的第一个字符或左移键抬起.(4) 光标右移键每按一次右移键,光标向右移动一个字符. 按住右移键不放,光标将连续右移,直到程序行的最终一个字符或右移键抬起. 注:光标—指示当前可编辑字符位置的提示符号.数控系统的光标有两种形式. A, 在插入状态,光标显示为字符下面一横. 广州数控编辑%02 0223 %00 %02 %03 %04 %10 程序数:05可用长度15750 编编辑辑手动自动参数刀偏诊断图2 编辑工作方式- 21 -广州数控GSK928TE 数控系统用户手册B, 在改写状态,光标显示为所指字符,反白高亮显示.两种光标可通过键切换. 改写(5) 空运行键光标快速移到行首或本行第一个字段首连续按键. (6) 单步/点动方式光标快速移到本行的最终一个字符后. (7) 插入改写键改写Rew 变更编辑输入方式,每按一次插入/改写键,输入方式在插入和改写方式切换一次, 光标显示也作相应变更.插入方式光标为闪烁的一横.改写方式光标为闪烁的高亮方块字符. 退出Esc (8) 输入键按一次输入键,输入两位数的程序号,可以进行新程序的建立,选择或删除已存在的程序以及删除全部程序等操作. (9) 向前翻页,检索程序号清单或程序内容时显示前一页的内容. (10) 向后翻页,检索程序号清单或程序内容时显示下一页的内容. 输入Rew 空运行Dry 单步Step Input (11) 双功能定义键.每个键有两个定义.按第一次为第确定义值,即U W I K D R.连续其次次按同一个键,系统自动将前一次的输入改为其次定义值,即/ E P N L ,若接着按同一键则输入值在第确定义值和其次定义值之间相互切换.其中＇/＇为跳段符,＇＇为空格. 4.3.1 零件程序书目检索编辑工作方式中显示数控系统零件程序存储区所存的全部零件程序的程序名清单,所存零件程序个数以及零件存储区剩余字节数. 按编辑工作方式中按键或在编辑程序内容时按或键,显示如图3: 广州数控编辑%02 0223 %00 %02 %03 %04 %10 程序数:05 可用长度15750 编编辑辑手动自动参数刀偏诊断/ U E WI P K NL DR 输入Input 编辑EDIT 图3 零件程序书目检索/零件程序建立,选择,删除等- 22 - 广州数控GSK928TE 数控系统用户手册每屏可列出40个程序名.当程序区储存的零件程序超过40个时,则分页显示,按键向后翻一页,显示其次页程序号清单,当翻到最终一页时,按键,又显示第一页程序号清单. 4.3.2 零件程序的建立,选择,删除,更名和复制零件程序的建立,选择,删除,更名和复制操作可在零件程序书目检索状态或编辑程序内容状态下进行. 在零件程序书目检索状态按键,显示如图4所示. 输入Input 4.3.2.1 新零件程序的建立(1)在零件程序书目检索状态按键. 输入Input (2)从键盘输入两位程序书目清单中不存在的程序号作为新程序号.如图4所示. (3)按Enter 键. (4)新零件程序建立完成,系统自动进入程序编辑状态. 例:建立%20号程序.按键,输入数字键 2 0 按Enter 键.新程序%20 输入Input 建立完成,进入%20程序的编辑. 如图5所示. 图4 输入程序号图5. 新程序建立广州数控编辑%02 0223 %00 %02 %03 %04 %10 请输入程序号:%20 Enter 程序数:05 可用长度15750 编编辑辑手动自动参数刀偏诊断广州数控编辑%20 0007 N0000 _ 4.3.2.2 零件程序的删除(1)在零件程序书目检索状态按键. 输入Input (2)从键盘输入须要删除的程序号. (3)按键,系统显示确认. 删除Del (4)按Enter 键删除输入程序号的零件程序,按其它任一键取消删除操作. 例:删除%03号程序.按键,输入依次0 , 3 , ,Enter 键,将%03 程序从零件程序存储区删除.如图6所示: 输入Input 删除Del - 23 - 广州数控GSK928TE 数控系统用户手册广州数控编辑%02 0223 %00 %02 %03 %04 %10 请输入程序号:%03 确认程序数:05 可用长度15750 编编辑辑手动自动参数刀偏诊断图6 零件程序删除 4.3.2.3 零件程序的选择(1)在零件程序书目检索状态按键. 输入Input (2)从键盘输入须要选择的程序号. (3)按Enter 键. (4)完成零件程序的选择并显示零件程序内容,进入编辑工作状态. 如选择%01号零件程序: 按键,输入0 1 按Enter 键.选择%01 零件程序完成.如图7所示: 输入Input 广州数控编辑%01 0082 N0000 G0 X0 Z0 N0010 G1 X4.80 Z9.6 F500 N0020 G0 X0.0 Z00 N0030 G4 D2 N0040 M20 图7 零件程序选择注1: 数控系统在第一次通电后进入编辑状态或系统零件程序存储区无任何内容时,系统自动建立并选择%00号程序.系统初始化后也以%00作为当前程序. 注2:系统选择好一个程序后只能通过零件程序的选择来变更所须要的程序,一旦选定总是不变,即使断电也不能变更所选择的程序号. 4.3.2.4 零件程序的输出将数控系统内部存储的零件程序输出到外部计算机. (1) 在断电状态下连接好数控系统与计算机之间的通讯电缆. (2) 数控系统上电并选择编辑工作方式. (3) 按零件程序的选择操作方式选择好须要输出的零件程序.(若发送当前程序则不必选择) (4) 按W 键,提示发送打算! - 24 - 广州数控GSK928TE 数控系统用户手册(5) 使计算机处于接收等待状态.(详见附录1 GSKTR 通讯程序运用说明) (6) 确认外部计算机打算好后按Enter 键.提示发送… 并将选择好的程序输出到外部计算机. (7) 发送结束后提示发送完毕! ,按任一键返回编辑工作方式. (8) 发送过程中按键中断发送过程. 退出Esc 4.3.2.5 零件程序的输入将外部计算机中存储的零件程序输入到数控系统. (1) 在断电状态下接好数控系统与计算机之间的通讯电缆.(2) 数控系统上电并选择编辑工作方式. (3) 按R 键,提示接收打算! . (4) 使计算机处于输出方式.(详见附录1 GSKTR 通讯程序运用说明) (5) 确认系统打算好后按Enter 键,提示接收… 外部计算机中的程序将输入到数控系统中. (6) 接收结束后提示接收完毕! ,按任一键返回编辑方式.在零件程序书目列表中显示所输入的程序名.(7) 接收过程中按键可中断接收过程. 退出Esc 注1:在零件程序输入中数控系统是将计算机传送来程序中第一行包含的字符串“%×ד作为文件名保存. 若在数控系统内原来已存有与传送来的程序名相同的程序,则不能显示传送来的文件名的文件内容, 只有将原来的同名文件删除才能显示传送来的文件内容. 注2:在两台GSK928TE 数控系统之间也可以通过上述方法进行零件程序的传递.两台数控系统分别按零件程序的输入/输出方式操作即可. 注3:从PC计算机传送程序到CNC时,零件程序的行号不能少,否则将出现差错. 4.3.2.6 全部零件程序的删除将数控系统内程序存储区的全部程序一次删除. ⑴ 在零件程序书目检索状态按键. 输入Input ⑵ 从键盘输入—, O . ⑶ 按键,系统提示确认删除Del ⑷ 按Enter 将全部零件程序删除.按其它键,不执行删除操作,返回编辑工作方式.4.3.2.7 零件程序的更名将当前文件的文件名更改为另外的文件名.⑴ 按键,显示% . 输入Input ⑵ 输入文件列表中不存在的文件号,按键,将当前文件的文件号修改为输入的文件号. - 25 - 广州数控GSK928TE 数控系统用户手册例: 将当前文件%00号程序更名为%05 按键,输入0 5 , 按键,更名完成. 4.3.2.8 零件程序的复制将当前文件的内容复制成另外的文件.新文件成为当前文件. ⑴ 按键,显示% . ⑵ 输入文件列表中不存在的文件号,按键,将当前文件的全部内容复制到以输入文件号为文件名的文件中.新文件成为当前文件. 例: 将当前文件%00号程序复制为%05 按键,输入0 5 , 按键,复制完成. 注:若输入的文件名已存在,则系统提示程序名重复,此时按随意键退出,重新输入文件区不存在的文件名, 再按Enter 键即可. 4.3.3 零件程序内容的输入和编辑数控系统加工过程是依据用户输入的零件程序依次自动完成零件的加工.每一个程序由若干个程序段组成,每一个程序段由程序段号,指令,数据等元素组成.依据工艺依次输入零件程序内容后,才能启动机床加工出合格零件. 本数控系统的编辑方式为全屏幕编辑方式.零件程序的管理为文件管理方式. 4.3.3.1 程序段号自动生成每一个零件程序都包含多个程序段,每一个程序段都是以程序段号“ N**** “起先,在新建立一个程序完成后系统自动产生第一个程序段号“ N0000 “,每输完一个程序段后按Enter 键, 系统自动产生下一个程序段号.在输入。
