2.排风系统11楼宇自控系统技术方案第1章.自控系统概述UL项目楼宇自控管理系统设计成一套完整的分布式集散控制系统，它采用标准化局域网技术和众多子系统集成技术实施对楼内所有实时监控系统的集成监控、联动和管理,系统既可相对独立运转，又可联合成为一个有机整体,对不同工作站及现场控制器的控制权限的设定,由网络管理服务器完成。
第2章.系统网络架构设计2.1.设计说明我们在设计UL项目工程的BA系统的网络架构时，认真的研读了各类图纸与文件的需求,并对该项目的建筑布局及形态进行了仔细的研究，并对构成各个建筑单体的BA系统的现场层、管理层、传输层的数据量、传输速度、响应时间做了比较，最终确定了符合该项目要求的网络架构。
2.2.UL BA网络架构基于上面的一些比较与分析,同时考虑到UL工程从设计到实施到投入使用，尚需一定的周期,故我们考虑为项目保留足够的技术先进性、开放性和升级能力，因此建筑设备管理系统采用了江森公司最新的一代基于Web 技术的MSEA 系统架构，系统结构图见附件1（系统图）整个BA系统控制工厂内的各类机电设备，为了保证通讯的流畅性和安全性,在本系统中，共放置1个网络控制引擎NAE控制所有楼宇自控设备，然后通过以太网的形式进行相互之间的通讯.本项目的MSEA系统采用分布式集散控制方式,系统的网络结构分为两层：控制层、管理层.NAE与NAE之间的通讯层为管理层；NAE与FEC之间的通讯层为控制层.■ 管理层根据招标文件要求，本项目中的管理层须采用以太网通讯方式,为此我们选用了江森自控以太网通讯方式的NAE网络控制引擎，建立在10/100M以太网络上，采用星型连接方式，以综合布线为物理链路,通过标准TCP/IP通讯协议高速通讯,进行信息的交换处理。

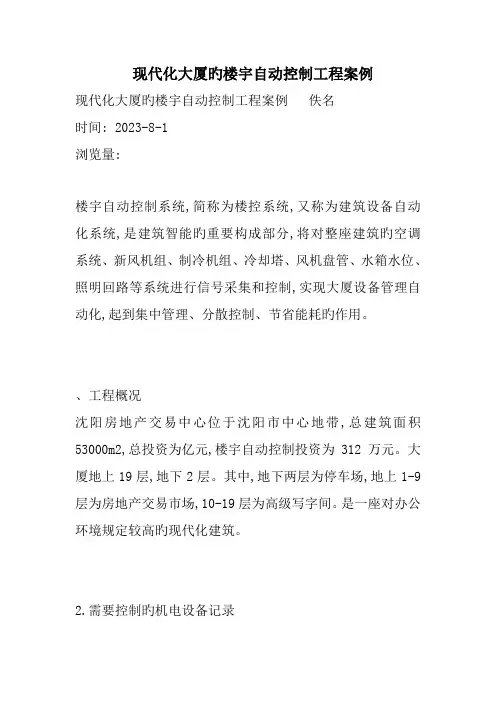

现代化大厦旳楼宇自动控制工程案例现代化大厦旳楼宇自动控制工程案例佚名时间: 2023-8-1浏览量:楼宇自动控制系统,简称为楼控系统,又称为建筑设备自动化系统,是建筑智能旳重要构成部分,将对整座建筑旳空调系统、新风机组、制冷机组、冷却塔、风机盘管、水箱水位、照明回路等系统进行信号采集和控制,实现大厦设备管理自动化,起到集中管理、分散控制、节省能耗旳作用。
、工程概况沈阳房地产交易中心位于沈阳市中心地带,总建筑面积53000m2,总投资为亿元,楼宇自动控制投资为312万元。
大厦地上19层,地下2层。
其中,地下两层为停车场,地上1-9层为房地产交易市场,10-19层为高级写字间。
是一座对办公环境规定较高旳现代化建筑。
2.需要控制旳机电设备记录空调机组,共23台,分布于1-10层、17层、18层和地下1层。
采用组合式空调机,室内回风与新风混合,通过滤器过滤,加热、加湿后送入室内;新风机组,共22台,分布于9~19层,将新风通过滤器过滤,加热、加湿后送人室内;送风机组,共8台,分布于地下1层和地下2层,夏天送自然风,冬天送热风,将新风通过滤器,加热后送人室内冷冻/冷却水系统:冷冻站系统共有4台冷水机组、4台冷却泵、4台冷冻泵、1个分水器、1个集水器位于地下2层,尚有4台冷却水塔位于楼顶屋面;换热站:在地下2层,有2台平板式换热器,两台空调热水循环泵;给排水:有一种生活水池、6台生活水泵位于地下2层,11个积水坑,分布于地下1层和地下2层;热风幕:共36台热风幕,分布于地下1层、地上1层和3层;照明:照明分为楼内照明和泛光照明,楼内照明控制84个回路,泛光照明控制20回路;变配电:变电所在地下1层,共有4台变压器。
需要监测每台参数;风机盘管:共有362个风机盘管,分布于9~19层;排风机:共有16台排风机,分布于地下1层和地下2层。
3.楼宇自控工程实行我们选择西门子旳顶峰产品来完毕沈阳房地产交易中心旳楼宇控制工作,购置了2台mBc、28台mEc、22台DPU及若干模块和前端设备。

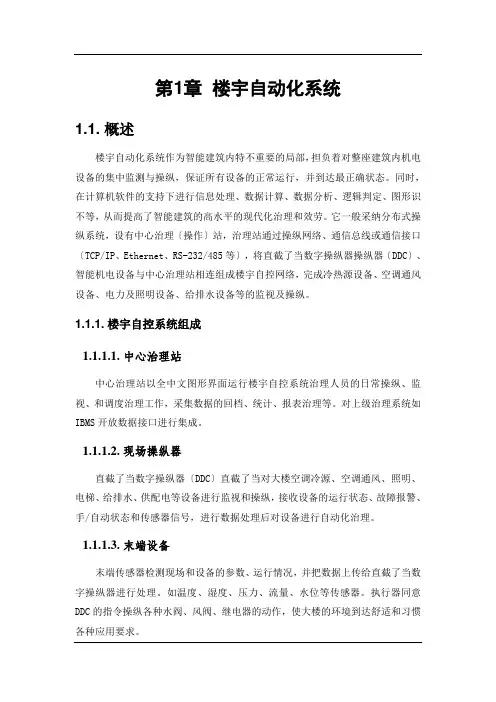

第1章楼宇自动化系统1.1. 概述楼宇自动化系统作为智能建筑内特不重要的局部，担负着对整座建筑内机电设备的集中监测与操纵，保证所有设备的正常运行，并到达最正确状态。
同时，在计算机软件的支持下进行信息处理、数据计算、数据分析、逻辑判定、图形识不等，从而提高了智能建筑的高水平的现代化治理和效劳。
它一般采纳分布式操纵系统，设有中心治理〔操作〕站，治理站通过操纵网络、通信总线或通信接口〔TCP/IP、Ethernet、RS-232/485等〕，将直截了当数字操纵器操纵器〔DDC〕、智能机电设备与中心治理站相连组成楼宇自控网络，完成冷热源设备、空调通风设备、电力及照明设备、给排水设备等的监视及操纵。
1.1.1. 楼宇自控系统组成1.1.1.1. 中心治理站中心治理站以全中文图形界面运行楼宇自控系统治理人员的日常操纵、监视、和调度治理工作，采集数据的回档、统计、报表治理等。
对上级治理系统如IBMS开放数据接口进行集成。
1.1.1.2. 现场操纵器直截了当数字操纵器〔DDC〕直截了当对大楼空调冷源、空调通风、照明、电梯、给排水、供配电等设备进行监视和操纵，接收设备的运行状态、故障报警、手/自动状态和传感器信号，进行数据处理后对设备进行自动化治理。
1.1.1.3. 末端设备末端传感器检测现场和设备的参数、运行情况，并把数据上传给直截了当数字操纵器进行处理。
如温度、湿度、压力、流量、水位等传感器。
执行器同意DDC的指令操纵各种水阀、风阀、继电器的动作，使大楼的环境到达舒适和习惯各种应用要求。
1.1.2. 楼宇自动化系统的要紧功能A、自动监视并操纵各种机电设备的启停，显示或打印当前运行状态。
B、自动监测、显示、打印各种设备的运行参数及其变化趋势和历史数据。
C、依据外界条件、环境因素、负载变化情况自动调节各种设备始终运行于最正确状态。
D、监测并及时处理各种意外、突发事件。
E、实现对大楼内各种机电设备的统一治理、协调操纵。

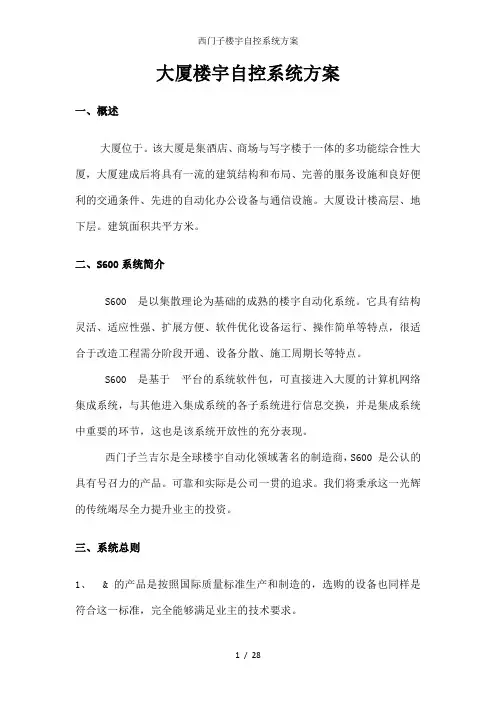

大厦楼宇自控系统方案一、概述大厦位于。
该大厦是集酒店、商场与写字楼于一体的多功能综合性大厦，大厦建成后将具有一流的建筑结构和布局、完善的服务设施和良好便利的交通条件、先进的自动化办公设备与通信设施。
大厦设计楼高层、地下层。
建筑面积共平方米。
二、S600系统简介S600 是以集散理论为基础的成熟的楼宇自动化系统。
它具有结构灵活、适应性强、扩展方便、软件优化设备运行、操作简单等特点，很适合于改造工程需分阶段开通、设备分散、施工周期长等特点。
S600 是基于平台的系统软件包，可直接进入大厦的计算机网络集成系统，与其他进入集成系统的各子系统进行信息交换，并是集成系统中重要的环节，这也是该系统开放性的充分表现。
西门子兰吉尔是全球楼宇自动化领域著名的制造商，S600 是公认的具有号召力的产品。
可靠和实际是公司一贯的追求。
我们将秉承这一光辉的传统竭尽全力提升业主的投资。
三、系统总则1、 & 的产品是按照国际质量标准生产和制造的，选购的设备也同样是符合这一标准，完全能够满足业主的技术要求。
2、在楼宇自动化控制领域，我们有多年设计、安装、调试的丰富经验和良好信誉。
在全球各地(包括中国在内), 我们有无数的成功工程项目是我们能力的象征。
产品从大到小, 均能提供给业主最为满意的品质。
3、我们本着务实和节约的原则, 努力地提供给业主一套可行和有效经济的控制系统。
对方案中不现实的地方加以修正, 对缺漏的地方加以补充。
4、 S600 是与全球同步投放市场的最新一代楼宇自动化控制系统, 是在平台上运行的全新系统, 开放性和兼容性是这套系统开发之初的主导思想, 是适应楼宇控制市场网络化这一方向的必然产物。
能够与智能大厦的诸多系统进行通讯或参与整个大厦的管理。
5、楼宇自动化系统能够自动控制建筑物内的机电设备。
通过软件, 系统地管理相互关联的设备, 发挥设备整体的优势和潜力, 提高利用率, 优化设备的运行状态和时机(但并不影响设备的工效), 从而延长设备的服役寿命, 做到降低能源消耗, 减低维护人员的劳动强度和工时。
霍尼韦尔BACtalk艾顿楼宇自控系统设计方案书Honeywell 楼宇自控系统设计方案二〇二二年四月二十七日目录1前言 (6)2需求分析 (6)2.1项目概述 (6)2.2系统优势与特点 (7)3系统设置总则 (11)3.1楼宇自动化机电设备监控系统的设计目标 11 3.2系统设计依据 (11)3.3系统设计原则 (12)4系统监控范围 (13)5Envision for BACtalk系统概述 (14)5.1Envision for BACtalk系统结构 (16)5.2中央图形操作站 (17)5.3控制器 (18)5.3.1全局控制器（BCM）： (18)5.3.2大型控制器（VLX）： (21)5.3.3中小型控制器（VLCs）： (23)5.3.4V A V控制器（V A Vi-SD）： (35)5.4传感器及执行器 (37)6系统设计方案说明 (38)6.1总线型结构及开放的网络协议- - BACnet.. 39 6.2楼宇自动化系统的配置及控制功能 (40)6.2.1冷冻站系统监控 (40)6.2.2热源系统监控 (43)6.2.3空气处理系统监控 (44)6.2.4给排水系统监控 (49)6.2.5供配电系统监控 (51)6.2.6照明系统监控 (52)6.2.7电梯系统运行监视 (53)6.2.8与第三厂商设备及其他系统的通信 (53)6.3BA系统节能控制 (53)7系统软件功能及特性 (56)7.1软件功能 (57)7.2系统软件特性 (58)8系统调试、验收及维护 (59)8.1系统调试 (59)8.2完工验收 (60)8.3资料提交 (60)8.4维护和保修 (61)1前言随着科技的不断发展和进步，现代化的建筑物迅速崛起及发展，已成为国民经济迅速增长的必然条件。
而现代化建筑物的大型化、智能化和多功能化，必然导致建筑物内机电设备种类繁多，技术性能复杂，维修服务保养项目的不断增加，管理工作已非人工所能应付。
第1章建筑设备监控系统1.1工程概况本项目总建筑面积88892㎡，由大剧院、体育馆、射击馆、会展中心等建筑组成。
这样规模的建筑中，需要大量的机电设施协同运转才能为在场馆内的人员提供安全、舒适并节能的空间环境，这也是楼控节能管理系统的建设目标。
另外，为实现整个市民活动中心建筑设施管理的现代化，和最佳的节能需求，设计方在设计系统集成时，充分考虑了全年不间断地运行需求、电磁环境的影响、宜都地区气候特点，以及与建筑群内其他系统兼容性等问题。
系统工程的设计和实施，以长期的经营需求为主，充分满足未来发展需要，遵循国内国外的相关规范与标准。
根据楼宇智能化系统集成控制的要求，系统集成控制应具有技术先进、性能稳定、安全可靠等特点；并且操作简单、维护方便、扩展灵活，以满足使用方运营、管理的需要。
本着确保系统整体的安全性和可靠性，并在一定时期内保持技术的先进性，计划选用楼宇自控系统。
1.2需求分析本项目是一集楼宇自控、消防及诸多子系统于一体的综合性智能化楼宇。
系统设计以满足用户的要求，采用最先进的技术和系统、根设计院有关图纸，以技术前瞻性为导向，采用优化的设备配置、运行方案及管理方式，为大楼提供高效率的系统管理，为大楼的机电设备提供良好的运行环境，为大楼提供舒适的工作及生活环境。
根据标书要求，结合本项目的实际功能和档次，在本工程的楼宇自动化管理系统的设计和应用中，主要应突出以下重点：采用先进的技术和产品，为大楼提供一个高效、节能、可靠的智能控制系统，对大楼的楼宇机电设备予以控制，实现绿色、智能的建设目标，充分展现现代化大厦在智能化管理上的特点。
未来的世界是网络的世界，本项目这样的现代化建筑，需要采用符合时代发展的楼宇自控系统，西门子公司的全以太网结构楼宇控制系统正是顺应这一要求而推出，具有技术的前瞻性，并在同行业中遥遥领先。
我们所采用的系统应是一个具有国际先进水平的一流产品，同时也具有良好的性价比。
其先进性应体现在硬件产品成熟、优质，在国际上有过较长时间的应用历史背景，另外在通讯协议上应能够具有良好开放性和通用性，并已成为发展主流的先进通讯协议，以确保用户在日后系统的升级和扩容上不受单一产品通讯协议限制，方便的对原有系统进行升级和扩容。
楼宇自控系统规划设计方案1.1楼宇自控系统1.1.1系统概述本工程为某体育中心, 设有网球场、室内健身、高尔夫、瑜伽室及办公室，建筑按五层设计。
楼宇自控系统将对整座建筑的机电设备进行信号采集和控制，实现体育馆设备管理系统自动化，旨在对体育馆内空调新风、通风、给排水以及动力系统进行集中管理和监控，以满足使用者对于馆内温度、通风等环境条件的严格要求，创造舒适的建筑环境同时达到服务和能源双优的效果。
根据某体育中心的特点，采用楼宇自控系统的主要目的在于将建筑内各种机电设备的信息进行分析、归类、处理、判断，采用最优化的控制手段,对各系统设备进行集中监控和管理，使各子系统设备始终处于有条不紊、协同一致和高效、有序的状态下运行，在创造出一个高效、舒适、安全的工作环境中，降低各系统造价，尽量节省能耗和日常管理的各项费用，保证系统充分运行，保证特殊生产环境需要，节省能源10%，节省人力，最大限度安全延长设备寿命的目的。
从而提高了智能建筑的高水平的现代化管理和服务，使投资能得到一个良好的回报。
1.1.2需求分析楼宇自控系统的建设需要充分体现技术的先进性、系统的专业性、功能的复杂性、投资的可行性、建设的实用性等弱电系统建设所特有的专业要求，确保某体育中心的建设的顺利实施和按期正常运行。
楼宇自控系统能自动接收各DDC控制器上传的统计信息及设备状态信息（正常、故障及报警），并能记录、打印、分析和管理。
可完成功能集成，实现与消防报警系统、智能照明、监控和报警等系统的接口和联锁控制，能与其他相关的工作站进行接口，配合集成商搭建成功能完善的物业管理中心。
本方案针对某体育中心的楼宇自动控制系统（BAS）而进行设计。
根据该项目的特点，针对建筑设备监控系统及系统集成的技术要求，围绕先进的控制理念和开放式的智能化建筑结构方式，依据有关国内外先进成功案例和相关设计规范并结合我们在建筑设备监控系统及系统集成方面的多年实践经验，运用当今主流的计算机技术和自动控制技术而进行的设计。
《honeywell楼宇自控系统设计方案》xx年xx月xx日contents •项目概述•系统需求与设计•控制与优化方案•系统功能特性•系统实施流程•与其他系统的集成方案目录01项目概述利用先进的计算机技术、网络通信技术、自动控制技术和传感器技术，实现对楼宇设备的高效监控、自动化控制和优化管理。
楼宇自控系统高效节能、提高舒适度、降低运营成本、提高管理效率。
主要特点系统定义与特点背景随着社会经济的发展和科技的进步，楼宇智能化已成为现代城市发展的重要趋势。
重要性实现楼宇智能化，可提高楼宇的使用舒适度和管理效率，降低能源消耗和运营成本，同时也能提高城市的智能化水平。
项目背景与重要性系统的发展趋势与honeywell的优势系统发展趋势智能化、网络化、集成化、标准化。
honeywell优势作为全球领先的楼宇自控系统供应商，honeywell拥有丰富的产品线和技术积累，能够提供完整的楼宇自控解决方案，满足客户的不同需求。
honeywell还拥有完善的服务体系和专业的技术支持团队，能够为客户提供优质的售前、售中、售后服务。
02系统需求与设计客户需求为了满足现代化楼宇的智能化需求，honeywell楼宇自控系统需要具备高效、节能、安全、舒适的特点，同时需要能够与楼宇内的其他系统进行集成，实现信息共享和协同工作。
业务需求系统需要支持多种通讯协议和数据格式，能够与楼宇内的各种设备和系统进行通讯和数据交互，同时需要具备较高的可靠性和稳定性，能够保证24小时不间断运行。
需求分析honeywell楼宇自控系统的设计理念是以人为本，通过最先进的物联网技术和智能化手段，将楼宇内的各种设备和系统连接在一起，实现智能化、自动化、人性化的管理和控制，提高楼宇的使用舒适度和能源利用效率。
系统设计应遵循标准化、可靠性、可用性、扩展性和安全性原则，采用开放式的系统架构和标准的通讯协议，支持各种主流的硬件和软件平台，能够与多种第三方系统进行集成和数据共享。
楼宇自动化操纵系统技术方案一、总体介绍区检综合楼建筑面积20000平方米，楼高20层，地下1层，整栋大楼里分布着冷水机、电梯、上下压变配电柜、大量的空调风柜、照明配电柜、给排水泵等机电设备，设计定位为智能综合大楼，拟将该大楼建设成为具有国际高水准的智能化大厦，以提高大楼的附加值，展示区检新形象，进而提供一个高效、舒适、节能、经济的办公环境。
这种情况下，分析业主的实际需求，有针对性的进行设计，就显得尤为重要二、需求分析依据招标文件JCA2001-009Y的招标工程要求，并结合本地建筑智能化现状，区检综合楼是屹今为止整个省所有建筑物当中智能化程度要求最高的。
因此，在智能化系统的设计上，如何将各子系统的设计完美结合，这是业主体贴的也是我们设计的侧重点，后面的章节将对此有具体的论述。
区检综合楼的机电设备数量庞大，为了将这些设备有机的治理起来，提高设备的运行效率，减低设备的运行本钞票，一方面通过楼宇设备自动操纵系统集中监视和操纵，另一方面江森公司作为世界最大的机电运营维护商，借鉴国外多年机电设备运营治理经验，首次将楼宇综合治理系统的概念和可行性方案提提供区检综合楼，使本方案不仅满足区检综合楼现在的需求，更加对以后机电设备运行和维护的高效率，提供了解决方案，提高楼宇设备治理水平，这是目前业主体贴的也是我们设计所侧重的。
区检察院作为一个国家的重要部门，天天都要处理许多的事务，工作人员的工作繁忙，这便要求一个极为舒适宽松的办公环境，以提高办公效率。
为此，我们在在对区检综合楼楼宇自控系统的设计时，将提高舒适性和高效率摆在一个特殊重要的位置上，运用高科技手段，将环境参数调整到对人最舒适的数值，充分表达科技以人为本的真谛。
依据区检综合楼楼宇自控系统的设计要求〔招标书JCA2001-009Y〕、相关专业的国家标准及业主提供的相关图纸进行工程设计,设计将会参照所提供之技术讲明,并以品质标准进行楼宇中治理系统的设计。
本系统工程监控范围包括以下局部:三、系统选型摘要为了使区检综合楼成为新世纪的智能建筑,一个高素养的楼宇自控系统是不可缺少的,我们设计选用美国江森自控的M5系统,该楼宇自控系统包括中心操作站、网络操纵器(NCU)及直截了当数字操纵器〔DDC〕,分不分布在大楼治理中心，楼层设备箱等地点。
楼宇自动化系统设计方案一．系统概述楼宇自动化系统(BAS)是智能建筑3A（有的定义5 A）系统中的重要一A(BA)大,厦自动化体系有智能末端检测，控制单元组成，通过工业标准的控制总线与楼宇控制中心相连接。
其系统保证了机电设备和安全管理的自动化，对楼宇温度，照度等参数值进行测量并按照使用者的要求，迅速实施条件调节和综合管理，为用户提供舒适宜人，健康，温馨与高效的室内办公环境和可靠的安全保障，并能保证系统运行的经济性和管理的智能化的XX市第一人民医院急救中心大楼总面积1800 平方米全部14层其大楼机电设备的运行及维护量大，为了适应新一代大楼的机电自动化要求，也从大楼的能源节约，有效管理出发，需建立一套与之相适应的完善的楼宇自控系统实现对办公楼供电，供水，空调，通风，照明，电梯等的监视与控制以及与安放，消防集成监视1先进性BAS系统在技术上必须处于国际领先地位，使系统能保持先进的技术，并具有系统扩展和更新的能力。
2实用性BAS系统中具有各种各样的控制方法，检测元件等，而而对个具体的建筑必须充分考其功能的实用性，对特定建筑不实用的系统也是不现实的。
3经济性除非特殊要求，一般建筑应在实现目标要求的前提下尽量提高性能价格比，降低系统成本。
在靠性只有高可靠性才能保证整个系统的正常运作。
系统须具有自动检测故障报捷和紧急事故自动处理能力。
5维护性设计系统也必须考验选型产品的维护性，支持厂家产品多少以及国内掌握此技术人员的情况。
保证系统启动后可连续的持续下去。
二系统设计原则及实现目标1系统设计应以满客户要求，减低安装开支，最高经济效益为原则。
2稳定和准确地自动调节大厦内各项参数，为大厦内人员提供一流的工作和生活环境，提高大厦的舒适度和档次，体现系统的先进性。
3对大厦内各种重要的机电设备实现集中管理，使系统在全自动的状态下运行，监视各个系统的运行状态，大幅度地减少管理，维修和值班人员，从而降低设备运行成本，体现系统的节约型，实现中央管理与分散控制的最高要求。
4根据随时变化的需要自动管理设备的启停和工作状态，最大延长设备的使用寿命，同时最大限度节约能源，使系统的投资回收起期在3～4年之间三系统设计依据根据《民用建筑电气设计规范》 JGJ/T16-92《智能建筑设计标准》DBJ08-47-95四系统功能需求系统设计及产品选型应满足技术先进，成熟可靠,经济实用的原则，符合国际标准和ISO9001标准；系统应采用进口设备，以保证质量。
1系统扩展性好，能为今后系统的扩展有充分的余地，为系统升级提供方便。
2开放性与兼容性好，要求集散系统与被测控设备均有标准界面，能实现系统的软硬件连接，能安全可靠的进行信息交流3经济，节能，能有效地减少管理维人员。
4人机界面良好，运行管理方便，要求采用简体汉化视窗界面，形象动态地显示监控的机电状态，并在相应设备位置实施时显示各种参数。
第二节系统解决方案一系统设计依思路本系统应以《XX市第一人民医院急救中心智能化工程采购招标档》的相关技术要求为基础，根据国家标准为依据，加以本公司对楼宇自动化系统的经验而设计。
为实现大楼各个系统能成为一个有机的整体，采用的楼宇自动化BAS 系统是用霍尼韦尔推出的 Excel5000统，在中央监控系统的统一管理下进行分散控制。
使用X型XL500直接数字控制器（DDC）并配置适当的I/O模块，满足大楼的机电设备控制。
监控要求。
由于该楼还须控制灯光照明已及高低压配电监测，根据需求量还配置F型XL50 直接数字控制器进行就近控制1集散型控制：整个系统采用三台XL500,18台左右的直接数字控制器（根据楼层的面积及控制要求估计），由一条通信总线连接回路监控。
再由中央计算机监控中心监测2控制器尽量设置在最近冷冻机组，水泵。
配电房内，方便维修。
尽量利用控制器的输出输入点（ I/O点）。
减少浪费。
根据设计及施工方按案中央工作站应与消防闭路监控中心同一房间二系统特点及技术要求1系统特点（10）系统应采用无级别全集散式一级环网结构，网络上各个组成部分不分主从关系。
2网络可采用BACnet Ethernet ARCnet wangl 网络，须提供高速的数据传输。
支持 TIP/IP 标准通信协议。
3现场层与自动化层采用工业标准的控制总线结构，连接现场控制器；管理层则通过综合布线网络。
实现与上位管理机机的通讯及管理。
（4）系统的主要设备应包括中央操作站，控制器，现场控制器，UPS电源，传感器，执行器等，各控制器不需要网络控制器或主控制器可实现相互通讯。
技术要求根据楼宇自动化的要求，对XX市第一人民医院急救中心大楼的监控应包括以下几大部分：1中央操作站2空调设备监控子系统；3给排水设备子系统；4公共照明及节日彩灯子系统；5供配电设备及电费监测子系统；6消防机电设备及紧急照明子系统；77电梯监测子系统；与安防系统的集成控制。
四、系统监控内容（一）空调系统中央控制实时监视并记录各种参数，如空调机组运行状态、故障、送、排、回风管温度等，并可动态显示冷热水阀和风门位置。
超限自动报警，并可按业主要求制作并列印各种类型的趋势图，记录历史数据。
空调机可按时间表做到最佳启停以节约能源。
监控室还可在监控画面随时修改各种参数设定植（温度设定植，最小新风量设定植）等，实现集中控制的方式。
1、空调机组本系统对XX市第一人民医院急救中心的所有空调机进行控制。
楼宇自控系统对空调机组的监控内容如下：。
监测空调机组的送风温度、风机的运行状态、故障信息。
风机开关状态、故障报警及手/自动状态的监测。
回风温度的监测。
回风二氧化碳浓度的监测。
过滤网堵塞时报警以提醒清洗，保证空调能力的充分发挥避免能源的浪费。
新风及回风门比例控制：根据回风二氧化碳浓度进行新风量控制，以在保证新风量的前提下尽可能充分利用回风或室外自然条件，达到舒适且节能的目的。
根据回风温度与设定温度的比较对冷水阀进行PID调节，从而利用最少的冷冻水使室内温度维持在设定范围内，达到节能的目的。
联锁保护控制：风机启动后，其前后压差过低时故障报警，并联锁停机；风机停止后，新、回风阀及冷水阀自动关闭。
在监控软件上，可实时彩色动态显示各类监控参数，制作打印各类被控参数的各种格式趋势图（曲线图、柱型图、报表型）等。
可根据业主实际需要或时间表控制空调机组的最优化启停，也可对设备进行远程控制。
自动监测室外环境参数。
2、新风机组本系统对XX第一人民医院急救中心的新风机组做以下控制：。
风机开关状态、故障报警及手/自动状态的监测。
送风温度监测。
根据送风温度与设定温度的比较对冷水阀进行PID调节，从而利用最少的冷冻水使室内温度维持在设定范围内，达到节能的目的。
新风门比例控制：根据室内外温度进行新风量控制，以在保证新风量的前提下尽可能充分利用回风或室外自然条件，达到舒适且节能的目的。
过滤网堵塞时报警以提醒清洗，保证空调能力的充分发挥避免能源的浪费。
联锁保护控制：风机启动后，其前后压差过低时故障报警，并联锁停机；风机停止后，新、回风阀及冷水阀自动关闭。
在监控软件上，可实时彩色动态显示各类监控参数，制作打印各类被控参数的各种格式趋势图（曲线图、柱型图、报表型）等。
自动监测室外环境参数。
（二）冷水系统由冷水机组、冷冻泵、冷却泵及冷却塔组成冷水系统。
楼宇自控系统对冷水系统的监控内容如下：。
冷水机组启停控制及运行状态、故障报警、手/自动状态的监控。
冷却水泵开关控制，运行状态、故障报警、手/自动状态的监控。
冷冻水泵开关控制，运行状态、故障报警、手/自动状态的监控。
冷却塔风机开关控制，运行状态、故障报警、手/自动状态的监控。
冷却水阀开关控制及开关状态的监测。
冷冻水阀开关控制及开关状态的监测。
冷却塔水阀开关控制及开关状态的监测。
冷却水供、回水温度、压力及流量的监测。
冷冻水供、回水温度、压力及流量的监测。
根据冷冻水供、回水温度和流量测量值，自动计算所需冷负荷量，然后根据所需冷负荷，自动调整冷水机组运行台数，达到最佳节能目的。
冷水机组连锁停止：停冷水机组，关冷冻水泵，关冷冻水阀，关冷却水泵，关冷却水阀，关冷却塔水阀。
根据冷冻水供回水压差，自动调节旁通阀，维持供水压差恒定。
根据冷却水温度，自动控制冷却塔的运行台数。
水泵运行时如发生故障，备用泵自动投入运行。
自动控制膨胀水箱补水电磁阀的开启与闭合，使膨胀水箱水位维持在允许范围内，水位监测及报警。
监控软件上可动态、失时和彩色显示各类监测信息，并可在监控中心对设备进行远程启停控制。
一配电系统1．范围由高压配电系统、低压配电系统和电力运行显示屏组成。
具体情况如下。
1．1高压配电系统由变压器，高压开关柜、直流操作屏、高压环网柜组成。
高压配电系统由上述配电设施组成一个开环运行系统。
1．2低压配电系统低压系统、应急电源系统、空调电源系统、给排水电源系统及其他设电源系统构成。
1．3电力运行显示屏放在控制中心，主要用来显示高压开关，低压主开关的开启与闭合运行的显示。
2．要求2．1高压开关柜监视高压开关柜进线开关的电流、电压、功率、功率因数、开启与闭合状态，故障时能显示故障类型；监视高压开关柜联络开关的电流、电压、功率、功率因数、开启与闭合状态、与高压进线开关的联锁状态；报警状态下能直接控制高压开关柜开关的开启与闭合。
2．2高压环网柜监视高压环网柜开关的电流、电压、功率、功率因数、开启与闭合状态。
2．3低压开关柜监视低压开关（1000A及以上开关）的电流、电压、功率、功率因数、开启与闭合状态，同时能随时控制开关的开启与闭合；监视所有联络开关的电流、电压、功率、功率因数、开启与闭合状态、联络状态，能显示故障类型。
（三）电梯监视电梯的运行状态及故障报警，电梯的楼层显示及启动/停止（四）给排水系统1．范围1．1水池水位高低水位，1．2水泵：包括生活水泵、喷淋水泵和消防水泵。
1．3热水系统：包括热水锅炉以及与锅炉有关的水池和水泵。
1．4排水池的水位高低2．要求2．1监视水池水位的高低，异常情况报警。
2．2监控所有水泵的运行，累计运行记录。
2．3监控总进水管道的进出水。
2．4监视两座21层天面的热水锅炉运行状态。
故障情况时，切断热水锅炉的运行，切断其相应的煤气供应。
（五）发电机供故障情况下照明用电、电梯、生活水泵、喷淋泵、消防泵以及消防通道的照明。
监控要求：监视发电机所发出的电流、电压、功率、功率因数、发电机转速、发电机润滑油温度、用油量、紧急情况报警同时可直接控制发电机的开机和关机。
（六）照明系统1．范围1．1大堂照明1．2泛光照明1．3办公楼的公共走道照明1．4主要的室内照明，1．5节假日彩灯．2．1以上前照明控制，要求定时控制前三项的照明开关。
2．2监视室内照明以及其他用电设备的用电，统计用电情况，紧急情况时要求直接控制室内照明用电设备的开启与关闭。
