关于电子工艺实习报告范文8篇电子工艺实习报告篇1一、目的意义熟悉手工焊锡的常用工具的使用及其维护与修理。
基本掌握手工电烙铁的焊接技术,能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程,印制电路板设计的步骤和方法,手工制作印制电板的工艺流程,能够根据电路原理图,元器件实物。
了解常用电子器件的类别、型号、规格、性能及其使用范围,能查阅有关的电子器件图书。
能够正确识别和选用常用的电子器件,并且能够熟练使用普通万用表和数字万用表。
了解电子产品的焊接、调试与维修方法。
通过收音机的通电监测调试,了解一般电子产品的生产调试过程,初步学习调试电子产品的方法,培养检测能力及一丝不苟的科学作风。
二、原理天线收到电磁波信号,经过调谐器选频后,选出要接收的电台信号。
同时,在收音机中,有一个本地振荡器,产生一个跟接收频率差不多的本振信号,它跟接收信号混频,产生差频,这个差频就是中频信号。
中频信号再经过中频选频放大,然后再检波,就得到了原来的音频信号。
音频信号通过功率放大之后,就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频,我国中频标准规定为465KHZ)一起送入变频管内混合一一变频,在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频,中频只改变了载波的频率,原来的音频包络线并没有改变,中频信号可以更好地得到放大,中频信号经检波并滤除高频信号。
再经低放,功率放大后,推动扬声器发出声音。
三、安装调试1.检测(1)通电前的预备工作。
(2)自检,互检,使得焊接及印制板质量达到要求,特殊注意各电阻阻值是否与图纸相同,各三极管、二极管是否有极性焊错,位置装错以及电路板铜箔线条断线或短路,焊接时有无焊锡造成电路短路现象。
(3)接入电源前必须检查电源有无输出电压(3V)和引出线正负极是否准确。
初测。
(4)接入电源(注意+、-极性),将频率盘拨到530KHZ无台区,在收音机开关不打开的情况下首先测量整机静态工作总电流。

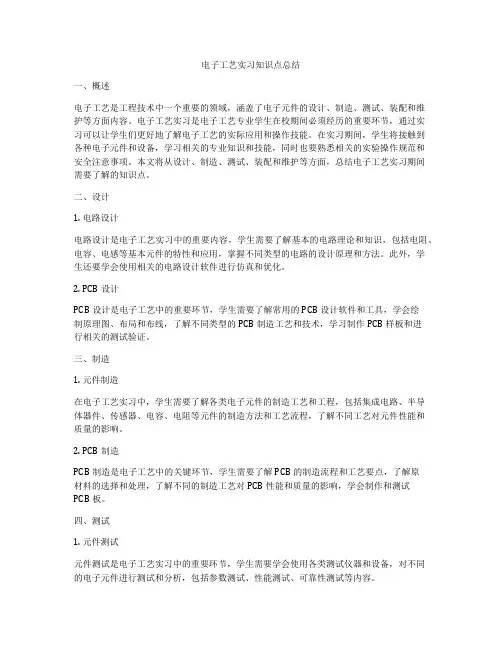

电子工艺实习知识点总结一、概述电子工艺是工程技术中一个重要的领域,涵盖了电子元件的设计、制造、测试、装配和维护等方面内容。
电子工艺实习是电子工艺专业学生在校期间必须经历的重要环节,通过实习可以让学生们更好地了解电子工艺的实际应用和操作技能。
在实习期间,学生将接触到各种电子元件和设备,学习相关的专业知识和技能,同时也要熟悉相关的实验操作规范和安全注意事项。
本文将从设计、制造、测试、装配和维护等方面,总结电子工艺实习期间需要了解的知识点。
二、设计1. 电路设计电路设计是电子工艺实习中的重要内容,学生需要了解基本的电路理论和知识,包括电阻、电容、电感等基本元件的特性和应用,掌握不同类型的电路的设计原理和方法。
此外,学生还要学会使用相关的电路设计软件进行仿真和优化。
2. PCB设计PCB设计是电子工艺中的重要环节,学生需要了解常用的PCB设计软件和工具,学会绘制原理图、布局和布线,了解不同类型的PCB制造工艺和技术,学习制作PCB样板和进行相关的测试验证。
三、制造1. 元件制造在电子工艺实习中,学生需要了解各类电子元件的制造工艺和工程,包括集成电路、半导体器件、传感器、电容、电阻等元件的制造方法和工艺流程,了解不同工艺对元件性能和质量的影响。
2. PCB制造PCB制造是电子工艺中的关键环节,学生需要了解PCB的制造流程和工艺要点,了解原材料的选择和处理,了解不同的制造工艺对PCB性能和质量的影响,学会制作和测试PCB板。
四、测试1. 元件测试元件测试是电子工艺实习中的重要环节,学生需要学会使用各类测试仪器和设备,对不同的电子元件进行测试和分析,包括参数测试、性能测试、可靠性测试等内容。
2. PCB测试PCB测试是电子工艺中的重要环节,学生需要了解PCB板的测试方法和工具,掌握PCB板的性能评估和可靠性测试技术,学会分析测试结果和提出改进建议。
五、装配1. 元件装配在电子工艺实习中,学生需要学会对各类电子元件进行装配和组装,掌握基本的手工焊接和组装技术,了解不同装配工艺对产品性能和可靠性的影响。

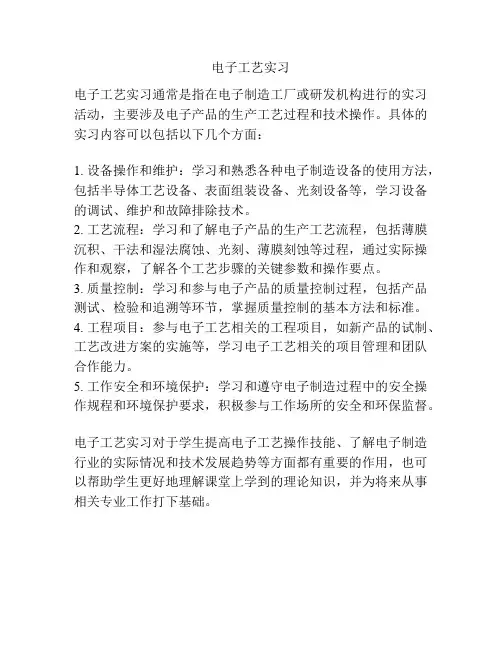

电子工艺实习
电子工艺实习通常是指在电子制造工厂或研发机构进行的实习活动,主要涉及电子产品的生产工艺过程和技术操作。
具体的实习内容可以包括以下几个方面:
1. 设备操作和维护:学习和熟悉各种电子制造设备的使用方法,包括半导体工艺设备、表面组装设备、光刻设备等,学习设备的调试、维护和故障排除技术。
2. 工艺流程:学习和了解电子产品的生产工艺流程,包括薄膜沉积、干法和湿法腐蚀、光刻、薄膜刻蚀等过程,通过实际操作和观察,了解各个工艺步骤的关键参数和操作要点。
3. 质量控制:学习和参与电子产品的质量控制过程,包括产品测试、检验和追溯等环节,掌握质量控制的基本方法和标准。
4. 工程项目:参与电子工艺相关的工程项目,如新产品的试制、工艺改进方案的实施等,学习电子工艺相关的项目管理和团队合作能力。
5. 工作安全和环境保护:学习和遵守电子制造过程中的安全操作规程和环境保护要求,积极参与工作场所的安全和环保监督。
电子工艺实习对于学生提高电子工艺操作技能、了解电子制造行业的实际情况和技术发展趋势等方面都有重要的作用,也可以帮助学生更好地理解课堂上学到的理论知识,并为将来从事相关专业工作打下基础。
电子工艺实习内容简介电子工艺是电子信息工程专业的一门重要课程,旨在培养学生掌握电子元器件加工与组装技术,了解电子工艺过程与工艺要求,提高实践动手能力和工艺设计能力。
电子工艺实习作为该课程的一部分,为学生提供了实际操作和技能培养的机会,旨在让学生从理论到实践的过程中更加全面地掌握电子工艺相关知识和技能。
一、实习准备在电子工艺实习开始之前,学生需要做好相关准备。
首先,了解和熟悉电子工艺实习指南和安全操作规程,确保安全使用设备和材料。
其次,学生应该了解实习项目的要求和目标,准备好所需的工具和材料,并保持实验台面整洁有序。
二、实习内容1. 电子元器件识别与分类在实习的第一部分,学生将学习识别和分类不同类型的电子元器件。
通过观察和分析元器件的外观特征、引脚结构和标识代码,学生将学习如何辨别电阻器、电容器、二极管、三极管等常用元器件,并将它们进行分类整理。
2. 电子元器件加工与焊接在本节实习中,学生将学习电子元器件的加工与焊接技术。
首先,学生将学习如何使用裁剪工具和开孔工具对电子元器件进行尺寸调整和加工。
然后,学生将学习焊接技术,使用焊锡和焊接设备进行电子元器件的连接和固定。
3. 电子电路板的制作与组装在这一实习项目中,学生将学习如何制作和组装电子电路板。
他们将学习使用电路板设计软件进行电路布局和连接设计,然后通过传统的化学蚀刻或CNC设备制作电路板。
接下来,学生将学习如何安装和连接元器件到电路板上,并进行测试和调试。
4. 电子产品的调试与维修在这一实习项目中,学生将学习电子产品的调试与维修技术。
他们将学习如何使用测试仪器和设备对电子产品进行故障排查和定位,并学习如何修复或更换损坏的电子元器件。
通过这一实习项目,学生将提高其实际问题解决能力和工艺技术水平。
三、实习总结与心得在电子工艺实习结束后,学生将完成实习总结与心得。
他们应该对整个实习过程进行回顾与总结,包括实习过程中遇到的困难和挑战,通过实习掌握的知识和技能,以及对电子工艺的深入理解与感悟等。
电子工艺实习报告5篇()一、实验目的通过组装DS05-7B(七管)收音机,了解晶体管收音机的组成及原理,掌握电子元器件的识别、测试、焊接工艺、整机组装与调试,故障检查与排除,培养和训练动手能力,增强工程实践观念。
了解音频放大器的基本工作原理,了解电路的基本参数并能测试元件的好坏。
具体内容如下:1.熟悉手工焊锡的常用工具的使用及其维护与修理。
2.基本掌握手工电烙铁的焊接技术,能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
3.熟悉常用电子器件的类别、型号、规格、性能及其使用范围,能查阅有关的电子器件图书。
4.能够正确识别和选用常用的电子器件,并且能够熟练使用数字万用表。
5.了解电子产品的焊接、调试与维修方法。
二、实习内容及基本要求内容:学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理。
了解晶体管收音机的组成及原理,按照图纸焊接元件,进行电子元器件的识别、测试、焊接、整机组装与调试,组装一台收音机,并掌握其调试方法,学会排除一些常见故障。
要求:1.能从所给定的元器件中筛选所需全部元器件,正确判别有极性元器件极性。
2.无虚焊、桥接、漏焊、半边焊、毛刺、焊锡过量或过少、助焊剂过量等。
无焊盘翘起、脱落。
无损坏元器件,无烫伤导线、塑料件、外壳,无插孔式元器件引脚长度2~3mm,且剪切整齐。
无整板焊接点未进行清洁。
3.元器件引脚成型符合要求,元器件装配到位,装配高度、装配形式符合要求。
外壳及紧固件装配到位,不松动,不压线。
4.仪器仪表的使用,各电压电流数据的测量,简单故障排除。
三、调幅收音机基本工作原理通过输入回路先将电台高频调制波接收下来,和本地振荡回路产生的本地信号一并送入混频器,再经中频回路进行频率选择,得到某一固定的中频载波调制波。
超外差的实质就是将调制波不同频率的载波,变成固定的且频率较低的中频载波,在广播、电视、通讯领域,超外差接收方式被广泛采用。
调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路及音频功率放大电路组成。

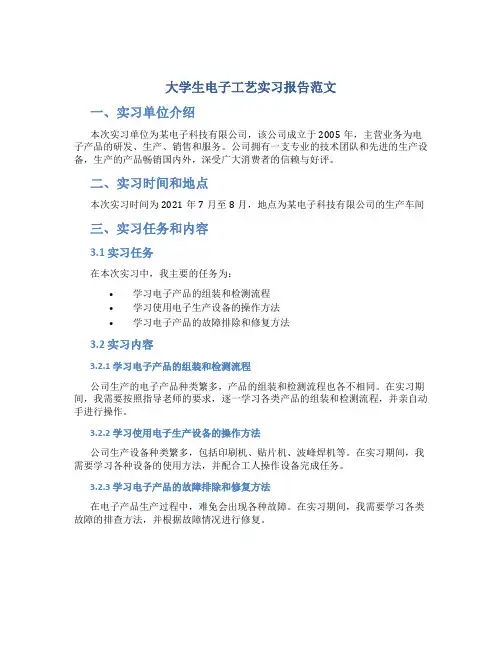

大学生电子工艺实习报告范文一、实习单位介绍本次实习单位为某电子科技有限公司,该公司成立于2005年,主营业务为电子产品的研发、生产、销售和服务。
公司拥有一支专业的技术团队和先进的生产设备,生产的产品畅销国内外,深受广大消费者的信赖与好评。
二、实习时间和地点本次实习时间为2021年7月至8月,地点为某电子科技有限公司的生产车间三、实习任务和内容3.1 实习任务在本次实习中,我主要的任务为:•学习电子产品的组装和检测流程•学习使用电子生产设备的操作方法•学习电子产品的故障排除和修复方法3.2 实习内容3.2.1 学习电子产品的组装和检测流程公司生产的电子产品种类繁多,产品的组装和检测流程也各不相同。
在实习期间,我需要按照指导老师的要求,逐一学习各类产品的组装和检测流程,并亲自动手进行操作。
3.2.2 学习使用电子生产设备的操作方法公司生产设备种类繁多,包括印刷机、贴片机、波峰焊机等。
在实习期间,我需要学习各种设备的使用方法,并配合工人操作设备完成任务。
3.2.3 学习电子产品的故障排除和修复方法在电子产品生产过程中,难免会出现各种故障。
在实习期间,我需要学习各类故障的排查方法,并根据故障情况进行修复。
四、实习收获和体会4.1 实习收获通过本次实习,我获得了以下收获:4.1.1 掌握了电子产品组装和检测流程在实习期间,我逐一学习了某电子科技有限公司所生产的各类产品的组装和检测流程,掌握了电子产品的组装和检测方法。
同时,我还发现了一些可能存在的改进点,并向指导老师提出了一些建议。
4.1.2 学习了电子生产设备的操作方法通过学习各种生产设备的使用方法,我不仅掌握了设备的正确操作方法,还学会了如何根据不同的产品要求设置生产设备的参数。
4.1.3 提高了解决问题的能力在实习期间,我遇到了一些产品生产过程中的问题,通过自己的思考和与指导老师的沟通,最终找到了解决问题的方法。
这让我认识到,在解决实际问题的过程中,不仅需要知识,还需要动手实践和不断思考。
电子工艺个人实习报告(精选7篇)电子工艺个人实习报告2一、课程设计目的1.了解电话机的基本知识,通过具体的电路图,初步掌握焊接技术,简单电路元器件装配,对故障的诊断和排除以及对电话机原理工作的一般原理。
2.熟悉电子装焊工艺的基本知识和原理,掌握焊接技术并装焊一台电话机。
3.了解安全用电知识,学习安全操作要领,培养严谨的工作作风,养好良好的工作习惯,培养正确的劳动观与人生观,也培养团队意识和集体主义精神。
二、课程设计内容1.元器件的识别对于此次电话机装配中所用到的所有元器件,如色环电阻、二极管、稳压管、三极管、瓷片电容、涤纶电容、电解电容、变压器、单片机及其他各种所用到的器件都应该能很好的识别。
2.元器件的插装元器件在焊接前,需要对其进行正确的插装,这一点是十分重要的,它关系到我们电话机组装成败与否。
对于器件的插装,要求我们能在正确识别元器件的基础上,认真,小心,对照元器件清单表,不漏插,不错插。
3.元器件的焊接在进行元器件的焊接前,要求我们首先掌握正确的焊接工艺,这就需要我们在掌握焊接理论的前提下,进行大量的焊接练习。
焊接时,要做到快、准、稳。
4.电话机的测试在完成了电话机的焊接以后,我们并不能急着进行整机的装配,还要先对其进行测试,以便确定我们的电话机是否符合要求,对于发现的问题,要认真的寻找原因,并加以改正。
5.整机装配装好电话机剩下的零件,接受检验。
三、课程设计(收音机或电话机)原理,元件认知电话是通信中实现声能与电能相互转换的用户设备。
由送话器、受话器和发送、接收信号的部件等组成。
发话时,由送话器把话音转变成电信号,沿线路发送到对方;受话时,由受话器把接收的电信号还原成话音。
电话机一般分为磁石式、共电式和自动式三类。
磁石式电话机,用磁石式手摇发电机作振铃信号源并配有通话电源。
它对线路和交换设备的要求低,通话距离较远,机动灵活,使用方便可不经过交换机直接通话。
因此它适用于野战条件下和无交流电地区的电话通信。

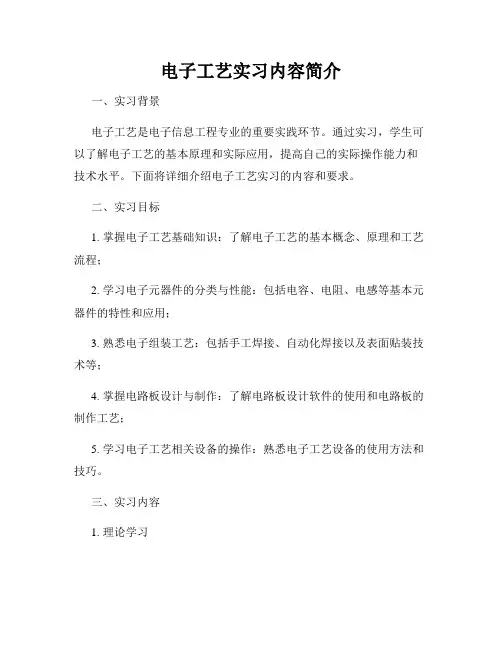

电子工艺实习内容简介一、实习背景电子工艺是电子信息工程专业的重要实践环节。
通过实习,学生可以了解电子工艺的基本原理和实际应用,提高自己的实际操作能力和技术水平。
下面将详细介绍电子工艺实习的内容和要求。
二、实习目标1. 掌握电子工艺基础知识:了解电子工艺的基本概念、原理和工艺流程;2. 学习电子元器件的分类与性能:包括电容、电阻、电感等基本元器件的特性和应用;3. 熟悉电子组装工艺:包括手工焊接、自动化焊接以及表面贴装技术等;4. 掌握电路板设计与制作:了解电路板设计软件的使用和电路板的制作工艺;5. 学习电子工艺相关设备的操作:熟悉电子工艺设备的使用方法和技巧。
三、实习内容1. 理论学习在电子工艺实习开始前,学生需要进行相关基础知识的学习,包括电子工艺的基本概念、原理和工艺流程等。
学生可以通过阅读教材、参加课堂讲解和讨论等方式进行学习。
2. 实践操作2.1 电子元器件实验学生将进行电子元器件的分类与性能实验,通过实际操作了解各类元器件的外观特征和基本参数,并学习其性能测试方法。
2.2 手工焊接实验学生将进行手工焊接实验,学习焊接工艺技能。
通过实际操作,掌握焊锡、焊丝、焊焊台等工具的使用方法,并加深对焊接过程中温度、时间和焊接质量的关联性的理解。
2.3 自动化焊接实验学生将了解和操作自动化焊接设备,掌握自动化焊接的基本原理和操作技巧。
通过自动化焊接实验,学生能够提高焊接速度和焊接质量,并降低焊接风险。
2.4 表面贴装实验学生将学习表面贴装技术,了解表面贴装工艺的基本原理和技术要求。
通过实践操作,加强对焊盘、电阻、电容等表面贴装元器件的分类、选型和安装工艺的掌握。
2.5 电路板设计与制作实验学生将学习电路板设计软件的使用方法,并实践设计简单电路板。
通过电路板制作实验,学生可以了解电路板的制作流程和工艺要求,掌握电路板的工艺流程和操作技巧。
四、实习要求1. 完成实习报告学生需根据实习内容和操作过程,撰写实习报告。
电子工艺实习报告15篇电子工艺实习报告1在电子工艺实习的过程中,我们很好的完成了调频调幅收音机的组装。
期间,我学到了很多宝贵的经验和相关的电子技术知识。
在这次的收音机组装中,焊接工艺占了很重要的分量。
对于零散的电子元件,通过焊接,才能形成一个完整的系统。
而焊接的好坏,就直接影响着这个系统的稳定性。
掌握焊接和电子工艺的操作技术,光靠看书本和讲解是不行的。
我们必须深入到实习中,毕竟实践出真知。
同时,在实习中,我们还必须将书本中的知识很好的应用到实践操作中。
通过这次实习,我深刻的认识到了,理论知识和实践相结合是教学环节中相当重要的一个环节,只有这样才能提高自己的实际操作能力,并且从中培养自己的独立思考、勇于克服困难、团队协作的精神。
实习,可以很好地培养我们的动手能力。
通过实习,我们不仅学会了调频收音机的组装,还从中学会了电子元件的焊接,以及收音机的检测与调试。
在整个实习过程中,对于我们,最具挑战性的工艺就是元器件的焊接。
焊接是金属加工的基本方法之一,看起来容易,实则不然。
(一)插接式焊接(tht)操作步骤:首先准备好焊锡丝和烙铁。
电烙铁的初次使用需要给烙铁头上锡:将焊锡丝融化并粘在烙铁头上,直到融化的焊锡呈球状将要掉下来的时候停止上锡。
然后将电烙铁预热,使其达到一定的温度,接着将焊锡丝和烙铁同时移到焊接点,利用烙铁的温度使焊点预热,当焊件加热到能熔化焊料的温度后将焊丝至于焊点,焊料开始熔化并湿润焊点。
当熔化一定量的焊锡后将焊锡丝移开。
当焊锡完全湿润焊点后移开烙铁。
操作要点:在手工烙铁焊接中,焊件往往都容易被污染,所以一般需要进行表面清理工作,手工操作中常用砂纸刮磨这种简单易行的方法来去除焊接面上的锈迹、油污、灰尘等影响焊接质量的杂质。
在焊接的过程中可以使用松香来促进焊接,使之能更加好的焊接,但是也不能使用过量。
合适的焊接剂应该是松香水仅能浸湿的将要形成的焊点,不要让松香水透过印刷版流到元件面或插孔里。
电子工艺实习内容简介
电子工艺实习内容简介
电子工艺实习是工艺性和实践性为主的专业技术基础课,是技能实习,学生通过学习和培训,了解安全用电知识,学会安全操作规程,同时,学生也了解常用元器件及材料的类型、型号和符号,主要性能和一般选用原则以及各类元器件的测量方法。
熟悉电子装接工艺的基本知识和要求,掌握电子产品的手工焊接、装配、调试技术。
初步学会用EDA技术设计电路原理图。
了解电子设计自动化技术,表面贴装技术和其它新技术、新工艺等。
最后,学生通过动手制作稳压电源充电器机等电子产品,直接接触到初步的生产技术实践,将电子工艺的基本知识和操作技能紧密联系起来,达到电子工艺实习的目的,并为后续实践课程打下基础。
课程内容
1、安全用电
2、焊接技术
3、常用元器件识别与测量
4、电子产品的装配、调试与检测
5、EDA技术(Protel99SE的设计)
一、安全用电
1、实验室用电常识
1)不用潮湿的手接触电器。
2)电源裸露部分应有绝缘装置(例如电线接头处应裹上绝
缘胶布)。
3)所有电器的金属外壳都应保护接地。
4)实验时,应先连接好电路后才接通电源。
实验结束时,
先切断电源再拆线路。
5)修理或安装电器时,应先切断电源。
6)不能用试电笔去试高压电。
使用高压电源应有专门的防
护措施。
7)如有人触电,应迅速切断电源,然后进行抢救。
8)测量绝缘电阻可用兆欧表。
9)在需要带电操作的低电压电路实验时用单手比双手操作
安全
10)电动工具上标有“回”表示双重绝缘。
11)实验室内的明、暗插座距地面的高度一般不低于0.3米
12)在潮湿或高温或有导电灰尘的场所,应该用超低电压供
电。
在工作地点相对湿度大于75%时,属于危险、易触电环境。
2、人身安全
(1)触电危害
电流对人体的伤害类型可分为两大类:电击和电伤。
电击是电流通过人体内部,破坏人的心脏,神经系统、肺部的正常工作造成的伤害。
由于人体触及带电的导线、漏电设备的外壳或其他带电体,以及由于雷击或电容放电,都可能导致电击。
电伤是电流的热效应、化学效应或机械效应对人体造成的局部伤害,包括电弧烧伤、烫伤、电烙印、皮肤金属化、电气机械伤害、电光眼等不同形式的伤害。
(2) 人体不同情况下的电阻
一般在干燥环境中,人体电阻大约在2kΩ左右;皮肤出汗时,约为lkΩ左右;皮肤有伤口时,约为800Ω左右。
人体触电时,皮肤与带电体的接触面积越大,人体电阻越小。
一般认为干燥的皮肤在低电压下具有相当高的电阻,约10万欧。
当电压在500-1000伏时,这一电阻便下降为1000欧。
表皮具有这样高的的电阻是因为它没有毛细血管。
手指某部位的皮肤还有角质层,角质层的电阻值更高,而不经常摩擦部位的皮肤的电阻值是最小的。
皮肤电阻还同人体与体的接触面积及压力有关。
当表皮受损暴露出真皮时,人体内因布满了输送盐溶液的血管而个有很低的电阻。
一般认为,接触到真皮里,一只手臂或一条腿的电阻大约为500欧。
因此,由一只手臂到另一只手臂或由一条腿到另一条腿的通路相当于一只1000欧的电阻。
假定一个人用双手紧握带电体,双脚站在水坑里而形成导电回路,这时人体电阻基本上
就是体内电阻约为500欧。
一般情况下,人体电阻可按1000-2000欧考虑。
焊接技术
一、焊接技术与锡焊
二、焊接机理
三、焊接工具与材料1、电烙铁2、焊料3、焊剂
四、手工焊接基本操作——五步焊接法
五、手工锡焊技术要点
1、锡焊的基本条件
.焊件可焊性
不是所有的材料都可以用锡焊实现连接的,只有一部分金属有较好可焊性(严格的说应该是可以锡焊的性质),才能用锡焊连接。
一般铜及其合金,金,银,锌,镍等具有较好可焊性,而铝,不锈钢,铸铁等可焊性很差,一般需采用特殊焊剂及方法才能锡焊。
2.焊料合格
铅锡焊料成分不合规格或杂质超标都会影响焊锡质量,特别是某些杂质含量,例如锌,铝,镉等,即使是0.001%的含量也会明显影响焊料润湿性和流动性,降低焊接质量。
再高明的厨师也无法用劣质的原料加工出美味佳肴,这个道理是显而易见的。
3.焊剂合适
焊接不同的材料要选用不同的焊剂,即使是同种材料,当采用焊接工艺不同时也往往要用不同的焊剂,例如手工烙铁焊接和浸焊,焊后清洗与不清洗就需采用不同的焊剂。
对手工锡焊而言,采用松香和活性松香能满足大部分电子产品装配要求。
还要指出的是焊剂的量也是必须注意的,过多,过少都不利于锡焊。
4。
焊点设计合理
合理的焊点几何形状,对保证锡焊的质量至关重要,在一个焊点上,焊锡既不能过多,因为不能过少,过多或者过少都有可能引起元件的故障。
1、手工锡焊要点
以下几个要点是由锡焊机理引出并被实际经验证明具有普遍适用性。
1.掌握好加热时间
锡焊时可以采用不同的加热速度,例如烙铁头形状不良,用小烙铁焊大焊件时我们不得不延长时间以满足锡料温度的要求。
在大多数情况下延长加热时间对电子产品装配都是有害的,
2.保持合适的温度
保持烙铁头在合理的温度范围。
一般经验是烙铁头温度比焊料熔化温度高50℃较为适宜。
理想的状态是较低的温度下缩短加热时间,尽管这是矛盾的,但在实际操作中
我们可以通过操作手法获得令人满意的解决方法。
SMT焊接技术
一、SMT(Surface Mounting Technology)
1、THT(Throuh Hole Technology)与SMT
SMT是将无引线或短引线体积小的片状元器件,直接贴装在印制版铜箔上,采用波峰焊或再流焊的方式完成电路连接。
以实现电子产品组装的高密度、高可靠、体积小和低成本。
用来满足电子设备小型化、高性能、高速度、高可靠的需要。
焊接效果如下图
2、THT与SMT的比较
技术缩写代表元
器件
安装基
板
安装
方法
焊接
技术
通孔安20世
纪
50—
THT 晶体管,
轴向引
线
单双面
PCB
手工
/半
自动
浸焊
/手
工焊
3、SMT的主要特点(1)高密度
(2)高可靠
(3)高性能
(4)高效性
(5)低成本
4、存在问题
(1)元器件有缺憾
(2)技术要求高
(3)开初投资大
5、组成
(1)SMT是将表面元器件贴装到PCB上,经过整件加热实现电子元器件互联。
元器件/印制板SMC/SMD SMB
SMT 工艺点胶印刷波峰焊/再流焊
设备印刷/贴件/焊接/检焊
6、SMT的应用
(1)尺寸小,版面空间受限制
(2)要求容纳大数量的存储器
(3)要求重量轻
(4)能够接纳几个大型、高引脚数的复杂IC,如ASIC (5)能够在高频与高速下工作
(6)对电磁兼容性要求高,抗EMI(电磁)和RFI(射频)(7)具有自动化大批量生产前景
7、表面安装技术的几个关键方面
(1)表面安装元器件
(2)表面安装印制电路板
(3)表面安装工艺
(4)表面安装设备
(5)表面安装材料
(6)测试技术
SMT焊接质量
♦ SMT典型焊点SMT
焊接质量要求同THT基本
相同,要求焊点的焊料的
连接面呈半弓形凹面,焊
料与焊件交界处平滑,接
触角尽可能小,无裂纹、
针孔、夹渣,表面有光泽
且平滑。
EDA介绍,protel99介绍
Protel99SE是Protel公司近10年来致力于Windows平台开发的最新结晶,能实现从电学概念设计到输出物理生产数据,以及这之间的所有分析、验证和设计数据管理。
因而今天的Protel最新产品已不是单纯的PCB(印制电路板)设计工具,而是一个系统工具,覆盖了以PCB为核心的整个物理设计。
最新版本的Protel软件可以毫无障碍地读Orcad、Pads、Accel(PCAD)等知名EDA公司设计文件,以便用户顺利过渡到新的EDA平台。
Protel99 SE共分5个模块,分别是原理图设计、PCB设计(包含信号完整性分析)、自动布线器、原理图混合信号仿真、PLD设计。
总结
(1)学习的目的、意义。
它是工程实践类课程,不仅学习理论知识,还学习工艺知识,工艺技术,操作技能,仪表测量等,为之后的电子技术应用,电工实习,打下初步基础,为以后应用这门技术做铺垫
(2)学习这门课的体会。
理论联系实际,学习许多新的知识、技术、技能。
掌握现代技术、技能,计算机辅助设计,画电路原理图等。
提高分析和解决问题的能力,提高动手能力和工程实践能力,培养创新思维和创新能力,培养科学的工作作风。
