聚合物水泥基技术交底
- 格式:doc
- 大小:79.50 KB
- 文档页数:4

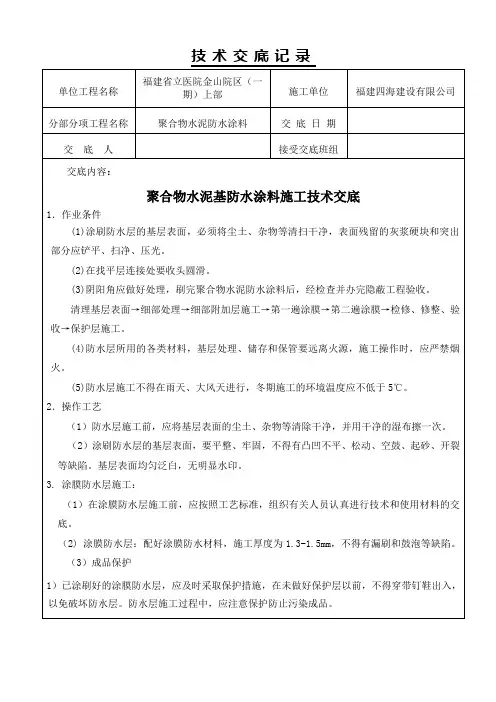

技术交底记录单位工程名称福建省立医院金山院区(一期)上部施工单位福建四海建设有限公司分部分项工程名称聚合物水泥防水涂料交底日期交底人接受交底班组交底内容:聚合物水泥基防水涂料施工技术交底1.作业条件(1)涂刷防水层的基层表面,必须将尘土、杂物等清扫干净,表面残留的灰浆硬块和突出部分应铲平、扫净、压光。
(2)在找平层连接处要收头圆滑。
(3)阴阳角应做好处理,刷完聚合物水泥防水涂料后,经检查并办完隐蔽工程验收。
清理基层表面→细部处理→细部附加层施工→第一遍涂膜→第二遍涂膜→检修、修整、验收→保护层施工。
(4)防水层所用的各类材料,基层处理、储存和保管要远离火源,施工操作时,应严禁烟火。
(5)防水层施工不得在雨天、大风天进行,冬期施工的环境温度应不低于5℃。
2.操作工艺(1)防水层施工前,应将基层表面的尘土、杂物等清除干净,并用干净的湿布擦一次。
(2)涂刷防水层的基层表面,要平整、牢固,不得有凸凹不平、松动、空鼓、起砂、开裂等缺陷。
基层表面均匀泛白,无明显水印。
3. 涂膜防水层施工:(1)在涂膜防水层施工前,应按照工艺标准,组织有关人员认真进行技术和使用材料的交底。
(2) 涂膜防水层:配好涂膜防水材料,施工厚度为1.3-1.5mm,不得有漏刷和鼓泡等缺陷。
(3)成品保护1)已涂刷好的涂膜防水层,应及时采取保护措施,在未做好保护层以前,不得穿带钉鞋出入,以免破坏防水层。
防水层施工过程中,应注意保护防止污染成品。
2)应注意的质量问题防水层空鼓一般发生在找平层与涂膜防水层之间和接缝处,原因是基层含水率过大,使涂膜空鼓,形成气泡,施工中应控制含水率,并认真操作。
成半径为100mm的均匀一致、平整光滑的小圆角,要用专用抹子。
凡是靠墙的管根处均要抹出5%(1:20)坡度,避免此处积水。
5、涂刷防水层的基层表面,应将尘土、杂物清扫干净,表面残留的灰浆硬块及高出部分应刮平,扫净。
对管根周围不易清扫的部位,应用毛刷将灰尘等清除,如有坑洼不平处或阴阳角未抹成圆弧处,可用建筑胶:水泥:砂=1:1.5:2.5砂浆修补。
6、基层做防水涂料之前,在突出地面和墙面的管根、地漏、排水口、阴阳角等易发生渗漏的部位,应做附加层增补。
7、厨房间墙面按设计要求及施工规定(四周至少上返300mm)有防水的部位,墙面基层抹灰要压光,要求平整,无空鼓、裂缝、起砂等缺陷。
穿过防水层的管道及固定卡具应提前安装并在距管50mm 围凹进表层5mm,管根做成半径为10mm的圆弧。
8、根据墙上的+0.5m水平控制线,弹出墙面防水高度线,标出立管与标准地面的交界线涂料涂刷时要与此线平。
9、防水材料一般为易燃有毒物品,储存、保管和使用时要远离火源,施工现场要备有足够的灭火器等消防器材,施工人员要着工作服,穿软底鞋,并设专业工长监管。
10、操作人员应经过专业培训考核合格后,持证上岗,先做样板间,经检查验收合格,方可全面施工。
二施工流程及工艺要求1、施工工艺流程及工器具1.1基层处理—基层底涂施工—验收—烟道阴阳角、管口周边等特殊部位加强处理—中层涂刷施工—面层涂刷施工—自检合格—48小时蓄水试验—自检初验收—申请验收交付。
1.2主要器具:电动搅拌器、搅拌捅、小漆桶、塑料刮板、铁皮小刮板、橡胶刮板、弹簧秤、毛刷、滚刷、小抹子、油工铲刀、笤帚、消防器材、风机等。
2、施工配合比:JS—II涂料的重量配合比:液料:粉料=1:1.5,附加层用玻纤无纺布作加强处理。
3、施工工艺工程名称南北康片区北康村村民安置房建设项目一标段施工单位长箭建设集团交底部位厨房、卫生间、阳台防水工序名称JS涂料防水分项工程交底提要:聚合物水泥防水涂料的相关材料、机具准备、质量要求及施工工艺。
聚合物水泥基防水涂料技术交底1. 前言聚合物水泥基防水涂料是一种新型防水材料,它是以水泥为基础材料,加入聚合物改性剂和特殊添加剂制成的。
此类涂料具有防水、抗水压、抗渗、防潮、耐腐蚀等特点,并且适用范围广,如屋顶、墙面、地下室、隧道、水利工程等领域。
本文详细介绍了聚合物水泥基防水涂料的种类、特点、使用方法、施工要求等相关技术细节,为大家提供技术交底。
2. 聚合物水泥基防水涂料的种类目前市场上常见的聚合物水泥基防水涂料主要分为两种:单组分涂料和双组分涂料。
2.1 单组分涂料单组分聚合物水泥基防水涂料的主要成分是聚合物乳液、水泥、矿物填料及各类助剂等。
它不需要混合添加剂,使用方便、施工简单、粘结力强、防水效果好,价格也相对廉价。
但其防水性能较差,无法满足一些高要求的项目。
2.2 双组分涂料双组分聚合物水泥基防水涂料是由主涂料和固化剂按一定比例混合而成的。
它能够满足不同场合的防水要求,且具有良好的施工效果和防水性能。
在施工时需要将两部分混合搅拌均匀后涂抹,施工难度较大,但是它能够适应更多种材料表面,涂膜耐久性更高。
3. 聚合物水泥基防水涂料的特点聚合物水泥基防水涂料具有以下特点:3.1 良好的防水性能聚合物水泥基防水涂料具有较好的防水性能,能够阻止液体渗透和泌漏,使基础结构干燥。
3.2 良好的耐候性聚合物水泥基防水涂料影响时间长,具有良好的抗老化和耐候性,能够经受住各种严酷的冷热、湿润、紫外线照射等环境条件。
3.3 良好的粘结性聚合物水泥基防水涂料施工后,与基层产生良好的粘结效果,防止拉伸、剥落等问题。
3.4 良好的耐腐蚀性聚合物水泥基防水涂料是一种根据特定配比制成的化学制品,具有良好的耐腐蚀性,能够防止基层结构的侵蚀和破坏。
4. 聚合物水泥基防水涂料的施工方法4.1 基层处理聚合物水泥基防水涂料要求基层干净、平整、无灰尘、基层裂缝宽度小于2mm、坑洞高度小于3mm,无油污等。
底面墙体、墙面、地板等需要加固处理,以确保基层承重和强度。
聚合物水泥基防水涂料技术交底聚合物水泥基防水涂料技术交底施工准备:在进行厨房和卫生间的聚合物水泥基防水涂料施工前,需要满足以下条件:1.基层应该用水泥砂浆抹平压光,确保坚实平整,不起砂,基本干燥。
2.基层坡度应达到设计要求,不得积水。
3.在防水层施工前,基层与相连接的管件、卫生洁具、地漏、排水口等应先将预留管道安装牢固,管根处密封膏嵌填密实。
材料及主要机具:在进行施工前,需要准备以下材料和主要机具:1.聚合物水泥基防水涂料(分为液料和粉料);2.聚酯无纺布(40g/㎡)。
3.主要机具包括锤子、凿子、铲子、钢丝刷、扫帚、台秤、搅拌器、材料桶、滚刷、刮板、刷子等。
施工工艺:在进行聚合物水泥基防水涂料施工时,需要按照以下工艺流程进行:1.清理基层:表面必须彻底清扫干净,不得有浮尘、杂物、明水等。
2.底面防水层:防水涂料的配置采用搅拌桶、搅拌机、取水计量杯等配料工具进行材料配比。
所有涂料配合方法是先将液料倒入搅拌桶中,在手提搅拌器的不断搅拌下将粉料徐徐加入,至少搅拌15分钟,彻底搅拌均匀,呈浆状且无团块、颗粒。
然后用滚刷或油漆刷均匀地涂刷成底面防水层,不得露底,一般用量为0.3~0.4kg/㎡。
待涂层干固后,才能进行下一道工序。
3.细部处理:对地漏、管根、阴阳角等易发生漏水的部位,应进行密封或加强处理。
在管根等部位的凹槽内嵌刷堵漏灵,密封材料应压嵌严密,防止裹入空气,并与缝壁粘结牢固,不得有开裂、鼓泡和下塌现象。
4.涂刷中间防水层和表面防水层。
5.进行第一次蓄水试验。
6.进行保护层、饰面施工。
7.进行第二次蓄水试验。
8.进行工程质量验收。
注:本表由施工单位填写,交底单位与接受交底单位各存一份。
当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。
厨房和卫生间的防水工程是非常重要的,因为这些区域容易发生漏水问题。
以下是聚合物水泥基防水涂料的技术交底:2.细节添加层:在易发生漏水的薄弱部位,如地漏、管根、阴阳角和出入口等,可以加一层聚酯无纺布。

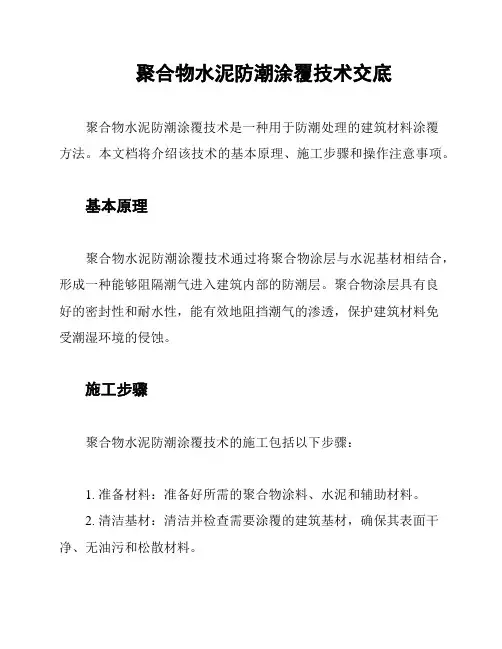

聚合物水泥防潮涂覆技术交底聚合物水泥防潮涂覆技术是一种用于防潮处理的建筑材料涂覆方法。
本文档将介绍该技术的基本原理、施工步骤和操作注意事项。
基本原理聚合物水泥防潮涂覆技术通过将聚合物涂层与水泥基材相结合,形成一种能够阻隔潮气进入建筑内部的防潮层。
聚合物涂层具有良好的密封性和耐水性,能有效地阻挡潮气的渗透,保护建筑材料免受潮湿环境的侵蚀。
施工步骤聚合物水泥防潮涂覆技术的施工包括以下步骤:1. 准备材料:准备好所需的聚合物涂料、水泥和辅助材料。
2. 清洁基材:清洁并检查需要涂覆的建筑基材,确保其表面干净、无油污和松散材料。
3. 涂覆聚合物涂料:使用适当的工具,将聚合物涂料均匀地涂覆在建筑基材表面,确保整个表面都被覆盖。
4. 防潮层形成:在聚合物涂料未干透之前,将水泥涂料均匀地涂覆在聚合物层上,形成防潮层。
5. 平整处理:用刮刀或抹刀将防潮层表面进行平整处理,确保涂层的厚度均匀一致。
6. 干燥固化:等待防潮层完全干燥和固化,时间通常为24小时以上。
操作注意事项在进行聚合物水泥防潮涂覆技术时,需要注意以下事项:1. 温度和湿度:施工环境的温度和湿度对涂覆效果有一定影响。
建议在适宜的温度和湿度条件下进行涂覆。
2. 施工工具:选择适当的工具进行施工,确保涂料能够均匀、完整地覆盖建筑基材表面。
3. 干燥时间:涂覆后,要给予足够的时间让涂层干燥和固化,以确保其防潮效果。
4. 防护措施:在施工过程中,应采取适当的安全防护措施,避免涂料接触皮肤和眼睛。
5. 质量检查:施工完成后,应进行质量检查,确保涂覆层的质量符合要求。
以上是关于聚合物水泥防潮涂覆技术的基本介绍和操作指南。
在实际使用时,请根据具体情况选择合适的材料和施工方法,并严格按照相关标准和规范进行操作。
聚合物水泥防水涂料技术交底(大全)项目一标段厨房、卫生间、阳台防水施工单位:XXX工序名称:XXX-005JS涂料防水分项工程交底提要:本工程涉及聚合物水泥防水涂料的相关材料、机具准备、质量要求及施工工艺。
交底内容:本工程的厨房、卫生间、阳台和雨棚板采用JS防水,具体做法如下(防水薄弱环节加玻纤无纺布):1.厨房采用1.5mm厚JS-II防水涂膜,上翻保护层上300mm,门洞处防水层向外延伸300mm。
管道、烟道、地漏周边200mm范围内部位附加1.2mm厚JS-II防水涂膜,并加玻纤无纺布。
其他阴阳角部位(包括门洞处)附加玻纤无纺布一道。
2.卫生间采用1.5mm厚JS-II防水涂膜,上翻保护层上300mm,门洞处防水层向外延伸300mm。
卫生间墙面为1.5mmJS-II,淋浴头两侧1000宽的高度1800mm。
管道、烟道、地漏周边200mm范围内部位附加1.2mm厚JS-II防水涂膜,并加玻纤无纺布。
其他阴阳角部位(包括门洞处)附加玻纤无纺布一道。
3.阳台采用1.5mm厚JS-II防水涂膜,上翻保护层上300mm,门洞处防水层向外延伸300mm。
阳台栏板内表面及阳台内墙面1.2米以下部位设水嘴部位墙体及洗衣机左右墙体一米范围内,左右墙体宽度不足一米的做至门、窗洞口边的部位之间增加1.5厚聚合物防水涂料。
管道、烟道、地漏周边200mm范围内部位附加1.2mm厚JS-II防水涂膜,并加玻纤无纺布。
其他阴阳角部位(包括门洞处)附加玻纤无纺布一道。
施工准备:1.作业条件1)厨房间楼地面垫层已完成,穿过厨房间地面及楼面的所有立管、套管已完成,并已固定牢固,经过验收。
管周围缝隙用灌浆料及1:2:4豆石混凝土填塞密实(楼板底需吊模板)。
2)厨房间楼地面找平层已完成,标高符合要求。
表面应抹平压光、坚实、平整,无空鼓、裂缝、起砂等缺陷。
含水率不大于30%。
3)检查墙面上翻高度找平层高度,确保墙面上翻高度300mm,淋浴位置防水尺寸:宽度2000mm,高度1800mm,上翻墙面高度均以建筑完成面计算。
