施工组织设计矿用广播系统

目录1. 系统介绍 (2)2. 登录系统 (2)2.1 登录操作 (2)2.2主界面操作 (3)3. 系统参数 (4)3.1 常用参数设置 (4)3.2音频参数设置 (6)3.3网络参数设置 (7)4设备管理 (8)4.1设备管理 (9)4.2分组管理 (10)4.3 区域管理 (11)5通话管理 (12)5.1设备相关操作 (13)5.2 全矿广播 (14)5.3 在线组播 (15)6定时广播 (17)6.1播放方案管理 (18)7用户管理 (19)8广播控制 (20)1. 系统介绍应用矿用广播系统的主要目的是为了有效的实现井上井下的实时通讯，做到及时进行预警灾害，指挥救灾及调度指挥。

矿用广播系统，是通过设在井下重点防范区域的本安型广播分站，基于现代化的数字语音通讯技术，以语音广播的方式对现场进行疏散和疏导，指挥现场人员安全、迅速、有序的撤离危险区域，最大程度减少灾害事故。

同时，在正常情况下，可利用矿用广播系统，在井下各地点播放安全知识教育、事件通知、紧急呼叫、对讲、宣传报道、实时新闻、高品质音乐等，使之可成为企业宣传的阵地和工具。

系统特点：①操作简单易上手；②性能稳定高效；③支持多语言；④支持多种数据存储。

2. 登录系统2.1 登录操作执行程序会首先打开登录窗口，输入合法用户名和密码并登录系统（初始用户名和密码均是admin）。

2.2主界面操作系统主界面如下图所示，主界面主要分为三部分，窗口顶部从上到下分别是菜单栏，快捷功能栏，窗口中间是设备列表和广播控制区域；主界面3. 系统参数设置系统参数的方式：①菜单栏：系统—参数设置；②快捷功能按钮栏：系统参数。

需要注意的是，只要服务器设置好的正确IP地址，打开矿用广播系统软件后，参数设置里的参数不需要做任何修改，软件即可正常运行。

3.1 常用参数设置常用参数设置里最重要的参数是服务器IP地址，使用矿用广播系统软件时，最好是激活一张网卡，并只保留一个IP地址。

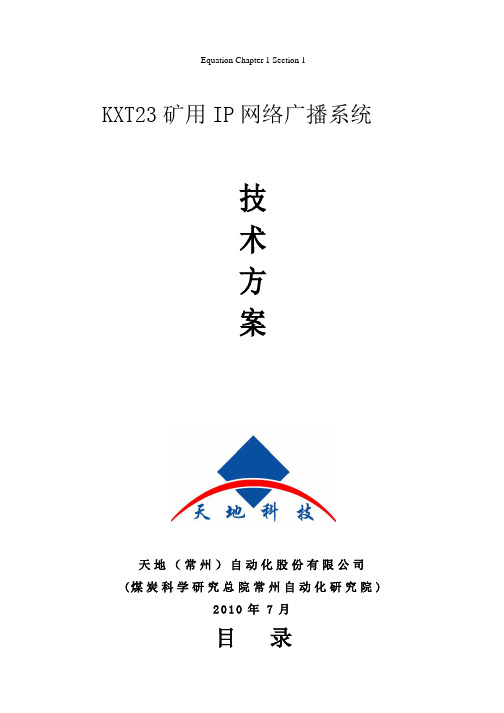

Equation Chapter 1 Section 1KXT23矿用IP网络广播系统技术方案天地（常州）自动化股份有限公司(煤炭科学研究总院常州自动化研究院)2010年7月目录1 概述 (22)1.1KXT23矿用IP网络广播系统概述 (22)2 技术优势及系统特点 (44)2.1技术优势 (44)2.2系统特点 (55)3 设计原则 (55)3.1先进性、成熟性 (55)3.2可靠性、安全性 (66)3.3易操作性 (66)3.4实时性 (66)3.5完整性 (66)3.6可查询性 (66)3.7互联性和扩展性 (66)3.8经济性 (66)4 设计标准 (66)5 系统组成 (77)5.1IP网络广播控制主机（音频服务器） (77)5.2KXT23.1矿用本安型IP网络广播终端 (88)5.3KXT23.1矿用本安型IP网络广播接口 (88)5.4本安电源KDW16A (99)6 系统主要功能 (99)6.1曲目下载功能 (99)6.2曲目编排功能 (99)6.3自动播放功能 (99)6.4对讲功能 (99)6.5紧急广播功能 (99)6.6监听功能 (99)6.7录音功能 (99)7 主要技术指标 (1010)7.1系统容量： (1010)7.2最大传输距离： (1010)7.3系统参数： (1010)8 系统设备配置 (1010)KXT23矿用IP网络广播系统方案概述1.1 KXT23矿用IP网络广播系统概述近几年来，随着网络技术的迅速发展，工业以太网+现场总线的自动控制网络结构正受到广泛的应用，我公司也相继开发出了基于100M/1000M的全矿井工业以太网系统，其他生产厂家也相继开发出了大量支持网络接口的矿用产品。

井下工业以太网的应用日益普及。

由于煤矿井下面积比较大，区域分布比较广；根据井下实际情况及功能要求，采用ＩＰ网络广播系统，将音频信号以标准IP包形式在井下局域网上进行传送. 解决传统广播系统存在的长距离音频功率传送布线困难、损耗大、音质不佳、维护管理复杂、互动性能差等问题。

荆各庄矿井下应急广播系统设计一、总体配置说明：通过光纤接入搭建好的环网交换机，光纤延伸长度300-1000米。

按开滦集团广播设备声音的传输半径：井下笔直大巷有效广播半径不小于75m；广播设备输出声音强度：在50m范围内，声音强度不小于85db的技术要求，按100米配置一个音箱和一个分站的标准进行配置。

二、荆各庄矿全矿布设井下光纤环网。

光纤环网布设延伸方式及交换机的布置地点如下：（大环，由南翼向东翼返）副井下井口泵站配电室--光纤--2048配电室--光纤--209采区变电所--光纤--530水泵房--光纤--3032配电室--光纤--3033配电室--光纤--猴车机头--光纤—1132配电室--光纤—返回副井下井口泵站配电室；（小环，西翼方向）副井下井口泵站配电室--光纤—1037配电室--光纤—1434配电室--光纤沿2190铺设--2030配电室--光纤—209采区变电所三、布设覆盖区域划分：1)环网交换机覆盖区域：副井下井口区域，覆盖重点部位下井口、上井口以及延伸大巷。

2)环网交换机覆盖区域：西翼井下救护站起至1037配电室与1434配电室之间中段。

3)环网交换机覆盖区域：西翼1037配电室与1434配电室之间中段起至1428工作面。

4)环网交换机覆盖区域：副井下井口至东翼1138配电室。

5)环网交换机覆盖区域：东翼1138配电室至1132配电室。

6)环网交换机覆盖区域：东翼1132配电室及东翼猴车。

7)环网交换机覆盖区域：南翼2048配电室至209变电室。

8)环网交换机覆盖区域：南翼209变电室至3122工作面区域。

9)环网交换机覆盖区域：南翼3122工作面区域至3033配电室.四、光纤网络布设结构图：副井下井口泵房1#1132配电室4#东翼猴车上坡头3033配电室5#1195工作面2048配电室2#1035斜井下坡头209泵站（变电室）1037配电室1434配电室3122综采工作面3096综采工作面23201132斜井南翼大巷1448大巷2048斜井1448大巷1428掘进工作面3048斜井3033斜井3048大巷3120斜井风井1048大巷1138配电室3#1148大巷1192综采工作面西翼区域布设点：西翼井下救护站西翼水仓西二皮带1037配电室（西一配电室）西三皮带西五皮带1448大巷西翼大巷1434配电室（西二配电室）1434斜井1449大库（采煤一区）1428斜井1428掘进工作面1428回风巷1420皮带巷1420轨道巷142斜井1490环往南翼209泵房方向21902140西翼二区域西翼一区域南翼区域布设点：1035斜井南翼10481015工作面3122工作面南翼皮带副井泵房饮水处2048配电室火药库南翼大巷2048进车线2048斜井3048大巷2031斜井风门2049皮带机尾209泵房3049皮带机头3048车场3048斜井3048大巷3048车场530车头房3131斜井3120斜井3124工作面530泵房3049三部皮带3032配电室3049皮带机尾530风泵房3033斜井3096综采工作面3092掘进工作面3033配电室3320通往东翼猴车方向已完成区域南翼一区域南翼二区域南翼三区域南翼四区域东翼区域布设点：副井泵房西翼水仓1132配电室1162横管2320轨道巷东翼大巷猴车上坡头猴车1192综采工作面1138配电室临时停车点1132车场1132斜井1195工作面1196工作面临时停车点2320猴车下坡头皮带巷33201148大巷通往-530水平南翼方向东翼一区域东翼二区域东翼三区域。

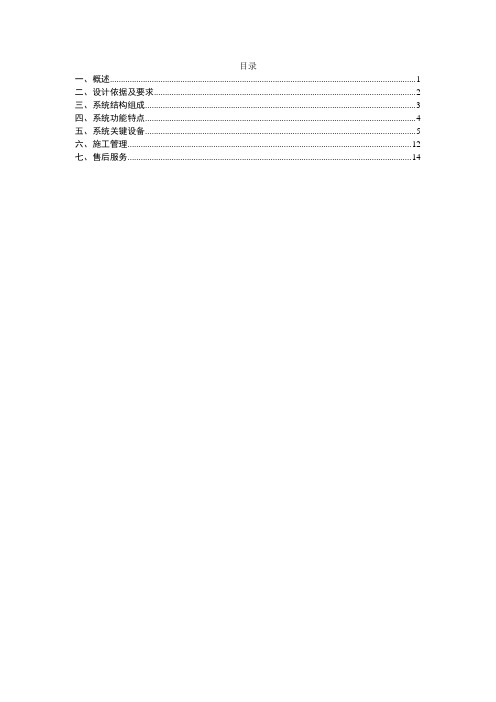

目录一、概述 (1)二、设计依据及要求 (2)三、系统结构组成 (3)四、系统功能特点 (4)五、系统关键设备 (5)六、施工管理 (12)七、售后服务 (14)一、概述公共广播作己愈来愈紧密联系着人们的生活，其既能播放音乐，又能作业务宣传和寻呼广播，还能作为公共场所火灾、报警的紧急疏散广播，是一种通用性极强的语音系统；广泛应用在煤矿、工厂、小区、商场、宾馆、办公小区、机场、码头、车站等场所，是现代生活与工作中不可缺少的部分。

国家煤矿安全局三令五申要求把煤矿安全生产放在首位。

煤炭生产企业积极响应政府号召，想法设备选用先进生产设备确保煤矿安全。

现在的安全教育都是通过开会的方式向矿工传达，但是并不可能天天召集所有矿工开会，所以经常出现开会时说说，会后就忘记，无法督促提高矿工的安全意识。

矿里的信息交流都是通过电话或者开会的方式。

无法满足现代化矿井安全的需要。

为此建立一个数字信息化的数控广播系统势在必行。

让矿工在空余的时间可以接受安全教育、接收调度指挥命令或者通过轻松音乐缓解矿工的疲劳。

如在煤矿井下候车室可以播放安全标语、播放轻松的音乐，解决以前矿工上井前在候车室无事可干、无聊耗时间的问题。

既能宣传安全教育又能陶冶矿工情操。

出现紧急事故时，地面调度中心可以通过语音系统对井下人员进行及时调度，以保证职工的生命财产安全。

我公司根据国内煤矿工况实际，结合语音广播现状与发展方向，有机结合数字技术、单片机编解码技术、高级软件编程技术等，开发数字化可寻址煤矿智能广播系统，是目前国内最为领先的煤矿广播技术。

以其“优质、经济、稳定、实用”等特点，已经得到了全国众多煤矿的认可，是集公共语音、安全播报、调度指挥与安全监测为一体的新一代数字化可寻址煤矿智能广播系统，是煤矿智能广播最佳解决方案。

二、设计依据及要求1．严格按照声学标准、现场实际情况及甲方功能需求设计出最合适的背景音乐，做到科学化、标准化和规范话：智能广播系统与一般音响系统不同，是一个先进的矿用系统工程，必需从系统设计开始，包括施工、安装、调试直到最后验收的全过程，都严格按照国家有关的标准和规范，做好系统的标准化设计和科学的管理工作。

煤矿井下安全应急救援扩音与广播系统设计方案1. 引言煤矿是一个高风险的工作环境，井下事故的发生可能给矿工的生命安全带来巨大威胁。

因此，建立一套有效的井下安全应急救援扩音与广播系统对于矿井的安全管理至关重要。

本文将介绍一种针对煤矿井下安全应急救援的扩音与广播系统设计方案。

2. 系统需求分析井下安全应急救援扩音与广播系统的设计需要满足以下需求：- 实时通讯：能够在井下的各个区域中进行实时通讯，传递紧急情况和指示；- 扩音功能：在井下各个区域中能够发出清晰响亮的声音，以便方便地传达指令和信息；- 广播功能：能够对矿井全体人员进行广播告警，提醒他们采取相应的应急措施。

3. 系统设计方案基于上述需求，我们提出以下井下安全应急救援扩音与广播系统设计方案：- 一套基于有线通信的系统：由于井下环境复杂且信号受到限制，我们建议采用有线通信的方式，保证通讯的稳定和可靠性；- 多个通信节点：将井下的各个安全区域划分为多个通信节点，每个节点都配备有扩音设备和广播设备，以便在紧急情况下能够从不同的位置传递指令和信息；- 中央控制台：设计一个中央控制台，方便操作人员对系统进行管理和监控，实时了解井下各个节点的状态和通讯情况；- 紧急按钮：每个通信节点都配备一个紧急按钮，可以手动触发紧急广播，并同时向中央控制台发送紧急信号，以便及时启动应急救援措施；- 声音调节器：为了适应不同区域的环境噪音，每个通信节点都配备一个声音调节器，可以根据具体情况调整扩音和广播的音量；- 系统自检功能：系统应具备自检功能，能够定时检测各个节点的通讯状态以及设备的工作情况，确保系统始终处于正常运行状态。

4. 系统实施与运行为了有效实施和运行这套井下安全应急救援扩音与广播系统，我们建议以下措施：- 系统培训：对操作人员进行系统操作培训，使其熟悉系统的使用和应急措施；- 系统维护：制定定期系统维护计划，并由专业人员负责维护和检修系统设备；- 系统演练：定期进行系统应急演练，以检验系统的可靠性和有效性；- 系统改进：根据实际使用情况和用户反馈，及时对系统进行改进和优化。

施工组织设计(方案)报审表施工单位：建设单位：施工组织设计1工程概况1.1工程概况XX煤矿KTK113应急广播通信系统安装包括井下广播分站的安装与地面语音网关、广播主机的安装。

➢应急广播通信系统1)井下设21个广播分站，分为五组；1组1号为行人井口广播分站、1组2号为行人井底广播分站、1组3号为主井口广播分站、1组4号为主井口广播分站、1组5号为1760大巷广播分站、2组1号为1820联络巷广播分站、2组2号为1820大巷水泵房广播分站、2组3号为1820运掘广播分站、2组4号为1820回掘广播分站、2组5号为1864掘进广播分站、3组1号为1788联络巷广播分站、3组2号为1788车场广播分站、3组3号为11193机巷广播分站、3组4号为11193回风广播分站、4组1号为1760掘进巷广播分站、4组2号为1760中部车场广播分站、5组1号为1730水泵房广播分站、5组2号为1730变电所广播分站、5组3号为永久避难硐室广播分站、5组4号为1730井底车场广播分站、5组5号为1730机车大巷广播分站、5组6号为11194机巷广播分站。

➢通讯电缆1)全长3.5km。

2)敷设方式：由调度楼一楼调度室沿楼外电缆桥架向下至行人井口，沿电缆沟敷设至1730水泵房，途径1820联络巷、1788车场、1760车场、且为主干线；再由各主干线敷设至各支线。

3)井上井下均采用MHYVP 2*2*7/0.43矿用通信电缆。

1.2工期计划本工程计划工期为12天，完成系统总框架内所有设备及系统安装。

1.3质量要求确保质量达到合格，争创优良工程。

本工程施工遵照国家有关视频系统工程施工及验收规范标准执行。

工程质量：工程质量优良率达100％。

施工质量评定的标准和规范。

2设计说明2.1设计依据《煤矿安全规程》《矿用一般型电气设备》GB/T 12173-2008《煤矿通信检测控制用电工电子产品通用技术要求》MT 209-1990《煤矿井下作业人员管理系统通用技术条件》AQ 6210 -2007《煤矿井下作业人员管理系统使用与管理规范》AQ 1048-2007《系统接地的型式及安全技术要求》（GB14050-2008）《爆炸性环境第4部分：由本质安全型“i”保护的设备》GB 3836.4-2010《爆炸性环境第3部分：由增安型“e”保护的设备》GB 3836.3-2010《爆炸性环境第19部分现场总线本质安全概念(FISCO) 》GB 3836.19-2010《爆炸性环境第1部分：设备通用要求》GB 3836.1-2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》GB3836.2-2010《煤矿信号设备通用技术条件》MT287-1992《电气装置安装工程接地装置施工及验收规范》GB50169-2006《电气装置安装工程电缆线路施工及验收规范》GB 50168-2006《通用用电设备配电设计规范》GB 50055-2011《工业安装工程施工质量验收统一标准》GB 50252－2010《煤矿井下安全避险“六大系统”建设完善基本规范（试行）》《施工现场临时用电安全技术规范(附条文说明)》JGJ46-20052.2设计原则1)确保工程质量和工期目标。

目录编制说明ﻩ错误!未定义书签。

第1章施工组织设计方案ﻩ错误!未定义书签。

1。

1 项目概况...................................... 错误!未定义书签。

1．2 工程承包范围................................. 错误!未定义书签。

１.3 工程内容ﻩ错误!未定义书签。

１.4 智能化工程施工全过程详细说明ﻩ错误!未定义书签。

1。

4.１总体实施流程ﻩ错误!未定义书签。

1。

4.2 施工图设计................................ 错误!未定义书签。

1。

4.3 材料设备的供货、制作、运输及保证措施ﻩ错误!未定义书签。

1.４.4 系统安装、调试、试运行及验收ﻩ错误!未定义书签。

1．4.5 总体施工布署ﻩ错误!未定义书签。

1。

４．6 施工准备ﻩ错误!未定义书签。

1.4.７系统调试.................................. 错误!未定义书签。

1。

4.8 系统验收ﻩ错误!未定义书签。

第2章资源需求计划ﻩ错误!未定义书签。

2。

1 项目管理机构人员配备情况ﻩ错误!未定义书签。

2.1.1 项目管理组织结构图......................... 错误!未定义书签。

2.１。

2 项目人员职能设置......................... 错误!未定义书签。

2。

2 劳动力安排计划................................ 错误!未定义书签。

2。

3 拟投入本项目的主要施工机具、设备情况.......... 错误!未定义书签。

第3章施工技术方案和工艺........................... 错误!未定义书签。

３。

1 临时设施及施工总布置图ﻩ错误!未定义书签。

3.2 分部分项系统施工方法及工序.................... 错误!未定义书签。

3。

2。

1 桥架、线槽及管线敷设施工ﻩ错误!未定义书签。

矿山广播系统技术方案一．前言由于井下环境复杂、作业点分散、不确定因素多、人员流动性大，当遇到紧急突发情况需要井下作业人员迅速撤离时，相关预警信息无法及时传达给每个井下作业人员，从而导致安全事故的发生、伤亡人数的增加。

根据国家相关规定的要求，目前矿井下均装备了各种用于生产调度系统，便于相关作业人员准确即时了解和掌握井下的各种情况。

但在井下能获取调度系统相关信息的人员有限，当井下发生突发事件时为保证井下所有作业人员都能获取相关预警信息，宜采用一套覆盖井下的“井下安全预警广播系统”。

二．矿山安全预警广播系统介绍“矿山安全预警广播系统”可安装在井下的巷道、候车室、皮带沿线、采煤工作面、掘进工作面沿线。

由井上系统服务器控制系统主机将音频信号进行转换，以无线方式传输到矿用广播装置主机，矿用广播装置主机将音频信号解码放大处理后再通过电缆传输到多个矿用隔爆兼本质安全型音箱中。

沿线可清晰地听见音箱发出的广播和报警语音。

正常情况下，系统向现场播放背景音乐、宣传报道。

紧急情况下使用麦克风时，将自动中断背景音乐的播放而播放语音预警广播，及时通知井下作业人员迅速疏散、撤离。

井下作业人员由于及时获取预警信息可及时采取有效的安全措施，引导人员有序撤离、科学避险，最大限度减少人员、财产损失。

在正常情况下，可利用“矿山安全预警广播系统”，在井下沿线播放背景音乐、宣传材料等内容，对加强员工安全培训、娱乐职工文化生活起到积极的作用。

三．矿山安全预警广播系统结构矿山安全预警广播系统由：系统服务器、系统主机、传输接口、广播装置主机、隔爆兼本质安全型音箱组成。

1、系统服务器：系统服务器软件是系统的核心，完成终端管理、权限管理等管理功能，为井下各矿用音箱提供定时播放等媒体服务。

管理员可以通过系统管理软件登录进行修改。

2、系统主机：系统内主机安装在调度中心，由UPS为其供电，与广播传输接口连接。

系统主机可实现多种语音播放设备接入、系统广播启动/停止控制、系统工作状态的检测与显示等功能。
