地脚螺栓锚固长度规范篇一：地脚螺栓锚固长度问题请教地脚螺栓锚固长度问题该帖被浏览了2652次| 回复了25次《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）、《地脚螺栓（锚栓）通用图》HG/T21545-2006中的钢锚栓锚固长度有较大差异。

请教各位前辈《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）是根据什么的出的锚固长度。

本人的计算方法上有何错误以下是本人写的一个分析总结：锚栓锚固长度取值分析一、问题的提出《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）、《地脚螺栓（锚栓）通用图》HG/T21545-2006中的钢锚栓锚固长度有较大差异。

结合具体工程实例：山东富伦钢厂余热回收锅炉框架，抗震设防烈度7度0.1g。

经过计算地脚螺栓选用M20 Q235B，锚栓类型采用直钩锚栓。

基础混凝土等级C20。

根据《钢结构设计手册上册》(第三版)表10-6 锚栓锚固长度为400mm。

根据《钢结构节点设计手册》（第二版）表9-75 锚栓锚固长度为520mm根据《地脚螺栓（锚栓）通用图》HG/T21545-2006锚栓锚固长度为410×1.05=430mm因此按哪本手册（图集）进行设计的问题就产生了。

二、分析计算计算方法一：地脚螺栓埋入基础中的的锚固长度属于混凝土结构范畴，地脚螺栓的有小直径面积及地脚螺栓的强度设计值属于钢结构范畴，因此地脚螺栓的锚固长度可根据《混凝土结构设计规范》GB50010-2002、与《钢结构设计规范》GB50017-2003进行分析计算，la=α×fy/ft×d (《混凝土结构设计规范》GB50010-2002 9.3.1-1)α取0.16 (《混凝土结构设计规范》GB50010-2002 表9.3.1) ft取1.1N/mm2(《混凝土结构设计规范》GB50010-2002 表4.14)fy取140 N/mm2（《钢结构设计规范》GB50017-2003 表3.4.1-4）la=0.16×140 N/mm2 / 1.1N/mm2×20mm=408mm根据《建筑抗震设防分类标准》GB50223-95 7.04条余热锅炉框架为丙类建筑。

钢结构厂房钢柱地脚螺栓常见偏差处理钢结构厂房钢柱地脚螺栓常见问题体现为以下三种情况：（1）地脚螺栓在基础内锚固长度不够；（2）地脚螺栓标高有偏差，外露长度不足；（3）地脚螺栓平面定位有偏差。

结合多年设计及施工配合经验，将实践中使用过的一些厂房柱脚连接偏差的处理方法总结如下。

1 地脚螺栓在基础内锚固长度不够的解决方案GB 50906—2013机械工业厂房结构设计规范第7.4.2条规定如下：“露出式柱脚基础……柱脚锚栓在基础中的埋置应满足锚固要求，埋入长度不应小于其直径的25倍”，当柱脚锚栓埋置深度小于其直径的25倍时，则不满足规范要求。

建议采用以下方案进行处理：1)对于没有吊车的门式钢架厂房的柱脚多按铰接支承设计，此时根据计算，如果柱脚使用中并不承受拉力，且柱脚锚栓锚固长度不小于15d时，柱脚锚栓可不做处理。

理由如下：地脚螺栓在基础内的锚固长度，设计院大多是根据《钢结构设计手册》或《混凝土结构构造手册》的有关钢锚栓选用表按20d～25d(d为锚筋的直径)设计的。

而参照GB 50010—2010混凝土结构设计规范第9.7.4条“预埋件锚筋中心至锚板边缘的距离不应小于2d和20 mm”时，“受剪和受压直锚筋的锚固长度不应小于15d”的规定，对于构造锚栓只要锚固长度不小于15d就不用修改，但要做好安装过程中钢柱的稳定保护工作。

2)当为刚接柱脚时，锚栓需承受柱脚弯矩和轴力组合作用下产生的拉力，并兼做安装过程固定用。

应按照《混凝土结构设计规范》第8.3.1条的规定精确计算锚固长度。

若仍不满足，则可根据地脚螺栓实际应力比按照GB 50010—2010混凝土结构设计规范第3.2.4条“当纵向受力钢筋的实际配筋面积大于其设计计算面积时，修正系数取设计计算面积与实际配筋面积的比值，但对有抗震设防要求及直接承受动力荷载的结构构件，不应考虑此项修正”进行锚固长度折减。

3)按照前两种方法处理仍不能满足时，可根据《混凝土结构设计规范》第8.3.1条“当锚固钢筋的保护层厚度不大于5d时，锚固长度范围内应配置横向构造钢筋”的规定，只要柱脚底板和基础顶面之间采用灌浆料填实空间的宽度大于5倍地脚螺栓的直径时，可将基础灌浆层厚度计入总锚固长度。

地脚螺栓锚固长度规范篇一：地脚螺栓锚固长度问题请教地脚螺栓锚固长度问题该帖被浏览了2652次 | 回复了25次《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）、《地脚螺栓（锚栓）通用图》HG/T21545-2006中的钢锚栓锚固长度有较大差异。

请教各位前辈《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）是根据什么的出的锚固长度。

本人的计算方法上有何错误以下是本人写的一个分析总结：锚栓锚固长度取值分析一、问题的提出《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）、《地脚螺栓（锚栓）通用图》HG/T21545-2006中的钢锚栓锚固长度有较大差异。

结合具体工程实例：山东富伦钢厂余热回收锅炉框架，抗震设防烈度7度0.1g。

经过计算地脚螺栓选用M20 Q235B，锚栓类型采用直钩锚栓。

基础混凝土等级C20。

根据《钢结构设计手册上册》(第三版)表10-6 锚栓锚固长度为400mm。

根据《钢结构节点设计手册》（第二版）表9-75 锚栓锚固长度为520mm根据《地脚螺栓（锚栓）通用图》HG/T21545-2006锚栓锚固长度为410×1.05=430mm因此按哪本手册（图集）进行设计的问题就产生了。

二、分析计算计算方法一：地脚螺栓埋入基础中的的锚固长度属于混凝土结构范畴，地脚螺栓的有小直径面积及地脚螺栓的强度设计值属于钢结构范畴，因此地脚螺栓的锚固长度可根据《混凝土结构设计规范》GB50010-2002、与《钢结构设计规范》GB50017-2003进行分析计算，la=α×fy/ft×d (《混凝土结构设计规范》GB50010-2002 9.3.1-1) α取0.16 (《混凝土结构设计规范》GB50010-2002 表9.3.1)ft取1.1N/mm2(《混凝土结构设计规范》GB50010-2002 表4.14)fy取140 N/mm2（《钢结构设计规范》GB50017-2003 表 3.4.1-4）la=0.16×140 N/mm2 / 1.1N/mm2×20mm=408mm根据《建筑抗震设防分类标准》GB50223-95 7.04条余热锅炉框架为丙类建筑。

钢结构地脚螺栓规范钢结构地脚螺栓规范是指对用于地基固定钢结构的地脚螺栓进行设计、施工和使用的一些规定和要求。

下面将介绍一些常见的钢结构地脚螺栓规范。

1. 螺栓材料钢结构地脚螺栓通常采用碳钢材料，如Q235、Q345等。

螺栓材料应符合相关的国家标准，并满足强度和韧性的要求。

2. 螺栓规格和等级螺栓的规格和等级应根据具体的工程要求进行选择。

常用的螺栓规格有M16、M20、M22、M24等，等级一般为8.8、10.9、12.9等。

选用的螺栓规格和等级应能满足设计荷载要求，并保证螺栓的强度和刚度。

3. 螺栓的连接方式地脚螺栓通常采用法兰连接或直接焊接的方式与钢结构连接。

法兰连接时，螺栓应采用双螺纹或高强度大六角头，以确保连接的可靠性和紧固性。

螺栓与螺母间应加垫圈，以防止螺栓和螺母直接接触而发生腐蚀。

4. 螺栓预紧力和控制螺栓连接的预紧力是保证连接紧固度和承载能力的重要因素。

螺栓的预紧力应满足设计要求，并通过正确的紧固方法和工具进行控制。

常用的控制方法包括拉力控制法和指示力矩法。

在紧固过程中，应注意螺栓和螺母的接触面要清洁，避免涂满脂肪和杂质。

5. 螺栓验收和质量控制螺栓的验收应符合相关的质量标准。

对于螺栓和螺母的表面应无明显的缺陷，如裂纹、划痕、酸蚀等。

螺栓的强度、硬度和耐腐蚀性也应符合相关标准的要求。

在施工过程中，应对螺栓连接进行定期检查和维护，以确保连接的安全和可靠。

总之，钢结构地脚螺栓规范是为了确保钢结构地基固定的安全和可靠的一系列规定和要求。

建筑工程和钢结构制造单位应严格遵守相关规范，对地脚螺栓的选用、连接和控制进行科学合理的设计和施工，以确保钢结构的稳定和耐久性。

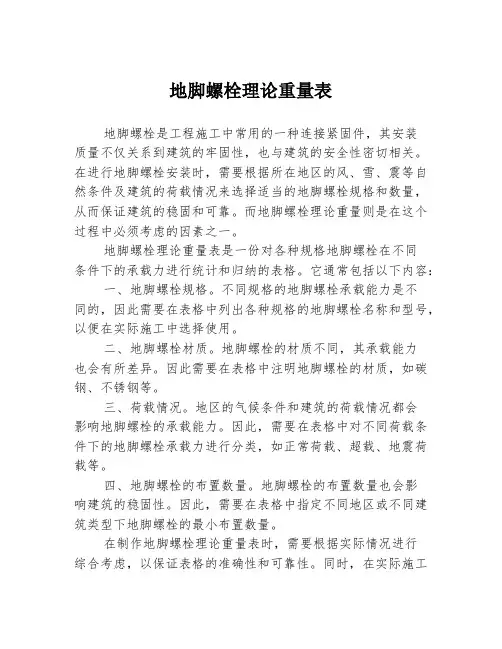

地脚螺栓理论重量表地脚螺栓是工程施工中常用的一种连接紧固件，其安装质量不仅关系到建筑的牢固性，也与建筑的安全性密切相关。

在进行地脚螺栓安装时，需要根据所在地区的风、雪、震等自然条件及建筑的荷载情况来选择适当的地脚螺栓规格和数量，从而保证建筑的稳固和可靠。

而地脚螺栓理论重量则是在这个过程中必须考虑的因素之一。

地脚螺栓理论重量表是一份对各种规格地脚螺栓在不同条件下的承载力进行统计和归纳的表格。

它通常包括以下内容：一、地脚螺栓规格。

不同规格的地脚螺栓承载能力是不同的，因此需要在表格中列出各种规格的地脚螺栓名称和型号，以便在实际施工中选择使用。

二、地脚螺栓材质。

地脚螺栓的材质不同，其承载能力也会有所差异。

因此需要在表格中注明地脚螺栓的材质，如碳钢、不锈钢等。

三、荷载情况。

地区的气候条件和建筑的荷载情况都会影响地脚螺栓的承载能力。

因此，需要在表格中对不同荷载条件下的地脚螺栓承载力进行分类，如正常荷载、超载、地震荷载等。

四、地脚螺栓的布置数量。

地脚螺栓的布置数量也会影响建筑的稳固性。

因此，需要在表格中指定不同地区或不同建筑类型下地脚螺栓的最小布置数量。

在制作地脚螺栓理论重量表时，需要根据实际情况进行综合考虑，以保证表格的准确性和可靠性。

同时，在实际施工中，也需要对地脚螺栓进行严格的质量控制和安装验收，以确保地脚螺栓的承载能力和使用效果符合设计要求。

总之，地脚螺栓理论重量表是一个非常重要的工程资料，其编制和使用对于保障建筑的稳固和安全都具有非常重要的意义。

在今后的施工过程中，我们应该密切关注各种规格地脚螺栓的承载能力及其使用效果，为保障建筑的稳固和安全作出更大的贡献。

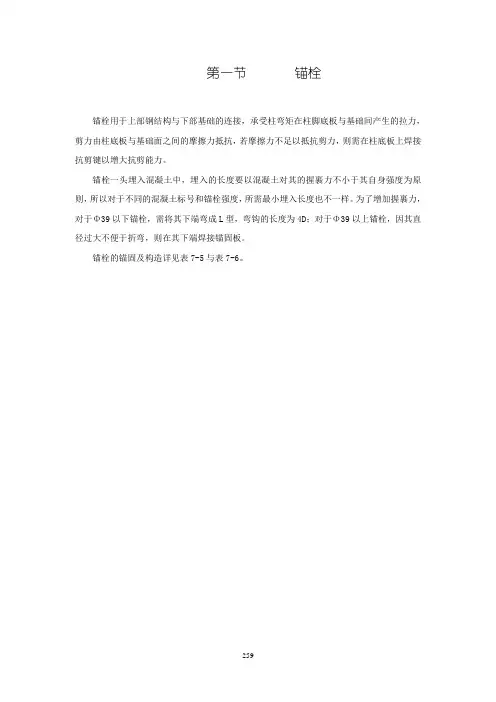

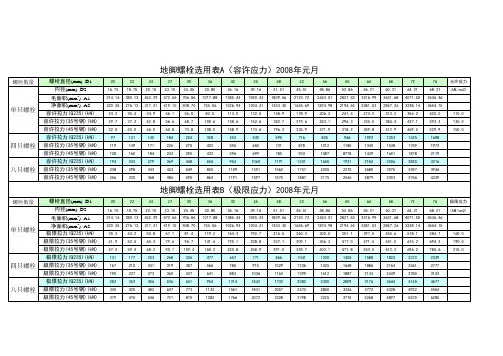

常用柱脚锚栓选用表-secret表7-5-1 Q235 钢锚栓选用表锚栓直径d (mm) 锚栓截面有效面积A0(cm)连接尺寸锚固长度及细部尺寸每个螺栓的受拉承载力设计值taN(KN)Ⅰ型Ⅱ型Ⅲ型单螺母双螺母锚固长度 l (mm) 锚板尺寸a(mm)b(mm)a(mm)b(mm)当基础混凝土的强度等级为 C(mm)t(mm)C15 C20 C15 C20 C15 C2020 22 24 27 3033 36 39 42 45 2.4483.0343.5254.5945.6066.9368.1679.75811.2113.06454550505555606570757575808085909510010511060657075808590951001059095100105110120125130135140500550600675750825900100040044048054060066072078010501125840900630675505540140140202034.342.549.464.378.597.1114.3136.6156.9182.8表7-5-2 Q235 钢锚栓选用表锚栓直径d (mm) 锚栓截面有效面积A0(cm)连接尺寸锚固长度及细部尺寸每个螺栓的受拉承载力设计值taN(KN)Ⅰ型Ⅱ型Ⅲ型单螺母双螺母锚固长度 l (mm) 锚板尺寸a(mm)b(mm)a(mm)b(mm)当基础混凝土的强度等级为 C(mm)t(mm)C15 C20 C15 C20 C15 C2048 52 56 6064 68 72 76 80 14.7317.5820.3023.6226.7630.5534.6038.8943.4480859095100105110115120120125130135145150155160165110120130140150160170180190150160170180195205215225235120013001400150016001700180019002000960104011201200128013601440152016007207808409009601020108011401200575625670720770815865910960200200200240240280280320350202020252530303040206.2246.1284.2330.7374.6427.7484.4544.5608.2表7-5-3 Q235 钢锚栓选用表锚栓直径d (mm) 锚栓截面有效面积A0(cm)连接尺寸锚固长度及细部尺寸每个螺栓的受拉承载力设计值taN(KN)Ⅰ型Ⅱ型Ⅲ型单螺母双螺母锚固长度 l (mm) 锚板尺寸a(mm)b(mm)a(mm)b(mm)当基础混凝土的强度等级为 C(mm)t(mm)C15 C20 C15 C20 C15 C2085 90 95 100 49.4855.9162.7369.95130140150160180190200210200210220230250260270280212522502375250017001800190020001275135014251500102010801140120035040045050040404545692.7782.7878.2979.3表7-6-1 Q345 钢锚栓选用表锚栓直径d(mm) 锚栓截面有效面积A0(cm)连接尺寸锚固长度及细部尺寸每个螺栓的受拉承载力设计值taN(KN)Ⅰ型Ⅱ型Ⅲ型单螺母双螺母锚固长度 l (mm) 锚板尺寸a(mm)b(mm)a(mm)b(mm)当基础混凝土的强度等级为 C(mm)t(mm)C15 C20 C15 C20 C15 C2020 22 24 27 30 2.4483.0343.5254.5945.606454550505575758080856065707580909510010511060066072081090050055060067575044.154.663.582.7100.933 36 39 42 45 6.9368.1679.75811.2113.065560657075909510010511085909510010512012513013514099010801170625900100012601350105011257558106306751401402020124.8147.0175.6201.8235.1表7-6-2 Q345 钢锚栓选用表锚栓直径d(mm) 锚栓截面有效面积A0(cm)连接尺寸锚固长度及细部尺寸每个螺栓的受拉承载力设计值taN(KN)Ⅰ型Ⅱ型Ⅲ型单螺母双螺母锚固长度 l (mm) 锚板尺寸a(mm)b(mm)a(mm)b(mm)当基础混凝土的强度等级为 C(mm)t(mm)C15 C20 C15 C20 C15 C2048 52 56 60 14.7317.5820.3023.6280859095120125130135110120130140150160170180144015601680180012001300140015008659351010108072078084090020020020024020202025265.1316.4365.4425.264 68 72 76 80 26.7630.5534.6038.8943.4410010511011512014515015516016515016017018019019520521522523519202040216022802400160017001800190020001150122513001370144096010201080114012002402802803203502530303040481.7549.9622.8700.0781.9表7-6-3 Q345 钢锚栓选用表锚栓直径d(mm) 锚栓截面有效面积A0(cm)连接尺寸锚固长度及细部尺寸每个螺栓的受拉承载力设计值taN(KN)Ⅰ型Ⅱ型Ⅲ型单螺母双螺母锚固长度 l (mm) 锚板尺寸a(mm)b(mm)a(mm)b(mm)当基础混凝土的强度等级为 C(mm)t(mm)C15 C20 C15 C20 C15 C2085 90 95 100 49.4855.9162.7369.95130140150160180190200210200210220230250260270280255027002850300021252250237525001530162017101800127513501425150035040045050040404545890.6100611291259。

地脚螺栓锚固长度规范篇一：地脚螺栓锚固长度问题请教地脚螺栓锚固长度问题该帖被浏览了2652次| 回复了25次《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）、《地脚螺栓（锚栓）通用图》HG/T21545-2006中的钢锚栓锚固长度有较大差异。

请教各位前辈《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）是根据什么的出的锚固长度。

本人的计算方法上有何错误以下是本人写的一个分析总结：锚栓锚固长度取值分析一、问题的提出《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）、《地脚螺栓（锚栓）通用图》HG/T21545-2006中的钢锚栓锚固长度有较大差异。

结合具体工程实例：山东富伦钢厂余热回收锅炉框架，抗震设防烈度7度0.1g。

经过计算地脚螺栓选用M20 Q235B，锚栓类型采用直钩锚栓。

基础混凝土等级C20。

根据《钢结构设计手册上册》(第三版)表10-6 锚栓锚固长度为400mm。

根据《钢结构节点设计手册》（第二版）表9-75 锚栓锚固长度为520mm根据《地脚螺栓（锚栓）通用图》HG/T21545-2006锚栓锚固长度为410×1.05=430mm因此按哪本手册（图集）进行设计的问题就产生了。

二、分析计算计算方法一：地脚螺栓埋入基础中的的锚固长度属于混凝土结构范畴，地脚螺栓的有小直径面积及地脚螺栓的强度设计值属于钢结构范畴，因此地脚螺栓的锚固长度可根据《混凝土结构设计规范》GB50010-2002、与《钢结构设计规范》GB50017-2003进行分析计算，la=α×fy/ft×d (《混凝土结构设计规范》GB50010-2002 9.3.1-1)α取0.16 (《混凝土结构设计规范》GB50010-2002 表9.3.1) ft取1.1N/mm2(《混凝土结构设计规范》GB50010-2002 表4.14)fy取140 N/mm2（《钢结构设计规范》GB50017-2003 表3.4.1-4）la=0.16×140 N/mm2 / 1.1N/mm2×20mm=408mm根据《建筑抗震设防分类标准》GB50223-95 7.04条余热锅炉框架为丙类建筑。

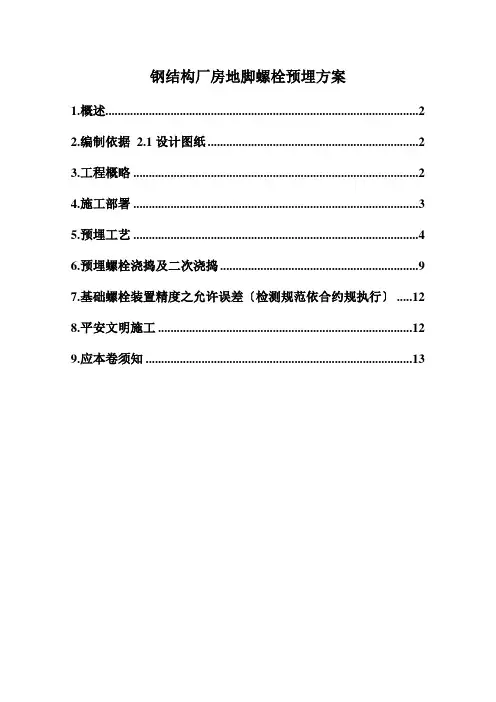

钢结构厂房地脚螺栓预埋方案1.概述 (2)2.编制依据2.1设计图纸 (2)3.工程概略 (2)4.施工部署 (3)5.预埋工艺 (4)6.预埋螺栓浇捣及二次浇捣 (9)7.基础螺栓装置精度之允许误差〔检测规范依合约规执行〕 (12)8.平安文明施工 (12)9.应本卷须知 (13)1.概述随着市场经济的不时开展，修建市场的日益完善，钢结构工程也越来越受树立单位的喜爱，从钢结构实践施工进程调查不美观出，钢结构基础地脚预埋的准确性是影响钢结构装置质量十分重要的要素。

因此现应用钢板模具将地脚螺栓组装,再将组装好的模具固定在模板钢筋之间，采用正确的振捣方法，混凝土初凝之前及时校正，这样既能保证地脚螺栓的轴线位移，又能提洼地脚螺栓的装置速度，节省更多的人工、时间，又可以发明可观的经济效益。

钢结构厂房普通采用柱底基础埋设地脚螺栓的衔接方式，这种方式有施工便利、衔接功用优越的特点，但同时也对施工的精度要求严厉，地脚螺栓埋设中的庞大误差，将能够形成严重的结果，所以需对此项任务严肃看待，为保证施工的顺利停止，现将地脚螺栓的施工方案，施工步骤以及需留意的事项停止编制。

2.编制依据2.1设计图纸2.2设计变卦2.3«钢结构工程施工质量验收规范»〔GB 50205-2001〕2.4«混凝土结构工程施工质量验收规范»〔GB50204-2002〕2.5«紧固件机械功用螺栓、螺钉和螺柱»〔GB3098〕2.6.«本工程模板工程施工方案»2.7«本工程施工组织总设计»2.8«本工程监理实施细那么»3.工程概略依据每个工程的实践状况概述，以龙净环保产品基地车间1为例：本工程称号：龙净环保产品基地车间1，工程地点：福建省龙岩市龙州工业园，工程规模：修建占空中积10221平方米，修建面积11763平方米，修建层数1-29轴为钢架结构一层，30-33轴为钢筋混凝土框架结构四层，修建总高度1-29轴12.500米，30-33轴15.5米，设计标高±0.000相当于地形图上标高410.700米。

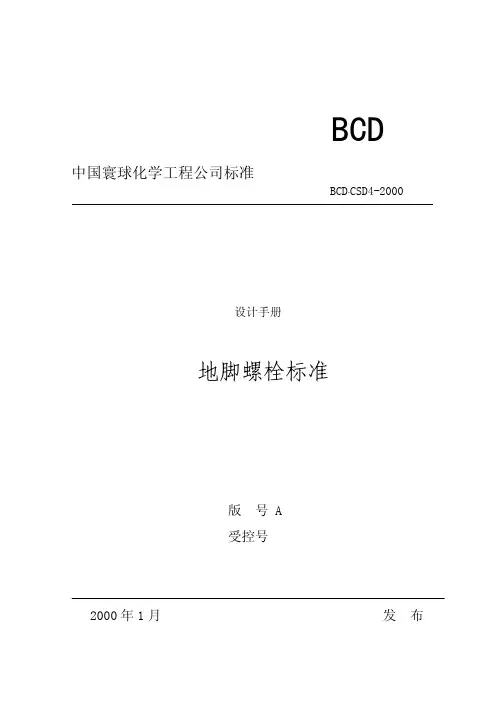

BCDBCD ·CSD4-2000设计手册地脚螺栓标准版 号 A 受控号2000年1月 发 布中国寰球化学工程公司标准BCD地脚螺栓标准 BCD·CSD4– 2000 编制校核审核批准版次批准日期0/A 会签部门会签人文件局部修改记录修改原因修改页码修改版次修改人审核人批准人生效日期说明:1.文件版次为A、B、C，......。
