第六章数字电路基础

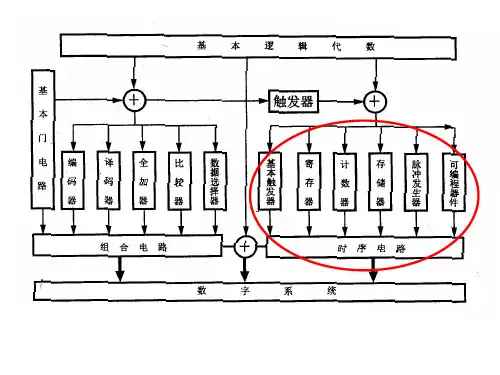

数字电路第6章(1时序逻辑电路分析方法)1、第六章时序规律电路本章主要内容6.1概述6.2时序规律电路的分析方法6.3若干常用的时序规律电路6.4时序规律电路的设计方法6.5时序规律电路中的竞争-冒险现象1.时序规律电路的特点2.时序规律电路的分类3.时序规律电路的功能描述方法§6.1概述一、时序规律电路的特点1、功能：任一时刻的输出不仅取决于该时刻的输入；还与电路原来的状态有关。

例:串行加法器:两个多位数从低位到高位逐位相加一、时序规律电路的特点2.电路结构①包含存储电路和组合电路，且存储电路必不行少；②存储电路的输出状态必需反馈到组合电路输入端，与输入变量共同确定组合规律的输出。

yi:输出信号xi:输2、入信号qi:存储电路的状态zi:存储电路的输入可以用三个方程组来描述：Z=G(X,Q)二、时序电路的分类1.依据存储电路中触发器的动作特点不同时序电路存储电路里全部触发器有一个统一的时钟源;触发器状态改变与时钟脉冲同步.同步：异步：没有统一的时钟脉冲，电路中要更新状态的触发器的翻转有先有后，是异步进行的。

二、时序电路的分类2.依据输出信号的特点不同时序电路输出信号不仅取决于存储电路的状态，而且还取决于输入变量。

Y=F(X,Q)米利(Mealy)型：穆尔(Moore)型：输出状态仅取决于存储电路的状态。

犹如步计数器Y=F(Q)三、时序规律电路的功能描述方法描述方法3、规律方程式状态转换表状态转换图时序图三、时序规律电路的功能描述方法(1)规律方程式：写出时序电路的输出方程、驱动方程和状态方程。

输出方程反映电路输出Y与输入X和状态Q之间关系表达式；驱动方程反映存储电路的输入Z与电路输入X和状态Q之间的关系状态方程反映时序电路次态Qn+1与驱动函数Z和现态Qn之间的关系三、时序规律电路的功能描述方法(2)状态〔转换〕表：反映输出Z、次态Qn+1和输入X、现态Qn间对应取值关系的表格。

(3)状态〔转换〕图：(4)时序图：反映时序规律电路状态转换规律及相应输入、输出取值关系的有向图形。

第六章数字电子技术基础1．学习目的:2．数字电路有什么特点？3．数字电路中的基本门电路和常见的复合门电路有哪些, 他们各有哪些逻辑功能, 常见的组合逻辑电路有哪些, 集成们电路的分类及其使用中的应注意哪些问题？第一节常见的触发器有哪些, 各有哪些逻辑功能, 寄存器和计数器各有什么功能？第二节什么是D/A转换器, 什么是A/D转换器, 他们常用产品各管脚引线的功能是什么,与8031单片机是怎样连接的？第三节概述电子技术电路分为两类: 模拟电路和数字电路。

一、数字电路和模拟电路相比, 具有抗干扰能力强、能耗低、便于集成等优点。

二、应用: 计算机、通信、工业自动化控制、家电等领域。

三、数字信号及数字电路电子电路中的信号分为模拟信号和数字信号两大类。

模拟信号是指电信号随时间而连续变化的, 处理模拟信号的电路称为模拟电路。

数字信号是不连续变化的脉冲信号, 处理数字信号的电路称为数字电路。

数字电路主要是研究脉冲信号的产生、变换、控制和对数字进行逻辑运算等, 因此数字电路又称为逻辑电路。

在生产与生活的实践中, 存在着大量相应的逻辑状态, 如开关的接通与断开、电灯的亮与暗、信号电平的高与低、脉冲的有和无等, 这些相应的状态, 可以用数字符号1和0表示, 分别称为逻辑1和逻辑0。

（0和1不是数量的大小, 只表示两种对立的状态。

在数字电路中, 这两种对立的状态分别用信号电平的高和低反映。

）四、数字电路按电路的组成结构可分为分立电路和集成电路, 其中集成电路又可分为小规模（SSI）、中规模（MSI）、大规模（LSI）和超大规模集成电路（VSI）；按电路所用的器件可分为双极型和MOS型；按电路的逻辑功能可分为逻辑电路和时序逻辑电路。

五、脉冲波形及参数常用的脉冲有矩形波和尖峰波等（1）脉冲幅度A（2）脉冲宽度tp（3）脉冲周期T（4）脉冲频率f六、二进制数字电路是采用二进制进行计数和运算的。

数字电路中的开关元件都具有两个稳定状态, 采用二进制可以将数码和电路的两个状态对应起来。
