空调控制电路
5.6丰田海狮旅行车空调电路
• 二、电磁离合器控制
电源来自空调切断开关9的其他控制件。低压开关， 怠速真空控制电磁阀，前、后电磁阀，空调放大器， 热敏电阻，空调开关。P134
5.6丰田海狮旅行车空调电路
• 三、怠速控制
点火线圈5→放大 器17、26(发动 机转速低于700 ~750r/min时放 大器截止)→电 磁离合器19断开→压缩机停转 放大器17(发动机转速高于规定转速时放大器导 通)→电磁离合器19导通→压缩机工作 放大器17、26(发动机转速高于规定转速时放大器导 通)→怠速真空控制阀16、25→电源。真空驱动器 驱动发动机转速提高。
5.6丰田海狮旅行车空调电路
• 控制电路图P133图5-9
5.6丰田海狮旅行车空调电路
• 一、 前冷暖鼓风机控制
前鼓风机11电流：熔断器8的20A触 点→继电器10触点→鼓风机电机 11→控制开关13和调速电阻12→ 搭铁 继电器10线圈电流：熔断器8的15A 触点→空调切断继电器9触点→继 电器10线圈→控制开关13→搭铁 控制开关接通，继电器动作，前鼓 风机电机转动。
5.3桑塔纳轿车空调电路
• 五、冷凝器风扇电机电路
• 空调工作，空调继电器接通。 电池正极→保险丝S23→空调继电器→ 冷凝器风扇V7→搭铁。低速运转。 • 系统压力高于1500Kpa，高压保护开 关闭合。 电池正极→保险丝S23 →高压开关→冷 凝器风扇继电器26→搭铁。冷凝器风 扇V7电路接通，风扇高速运转。 点火开关→保险丝S1→温控开关F18(水 温95°C时低速，105°C时中速)→ 冷凝器风扇V7→搭铁。
5.1汽车空调控制基本电路
• 四、发动机转速控制电路P121～122
• 避免发动机低速时接 入空调后引起发动机 熄火或发动机过热现 象。 将点火线圈传来的点火 脉冲信号转变成电压 信号，发动机转速越低，输出电压越高。发动机转 速低于规定值(800r/min)，T1基极电位使T1导通， T3基极电位降低使T3截止，放大器继电器断开电 磁离合器断开压缩机停转。P122
海尔变频空调电路基础学习知识原理及其图纸
海尔变频空调电路原理及图纸海尔变频空调电路原理及图纸海尔牌变频空调器早期在市场上主要有：KFR-20Gw／(BP)、KFR-28GW／A(BP)、KFR-32Gw／(BP)、KFR-36GW ／(BP)、KFR-40Gw／(BP)、KFR-50Lw／(BP)和带有负离子发生器的健康型空调器KFR-25Gw／BP×2(F)、KFR-50LW／(BPF)等。
他们的变频控制原理基本相同，本文主要以KFR-50LW(BP)金元帅柜机王为例，分析控制电路的工作原理，以抛砖引玉。
图1是室内机控制电路原理图，图2是室外机控制电路原理图，两个原理图均是作者依据实物绘制，仅供参考。
一、室内机控制电路原理室内机控制电路采用变频空调专用芯片47C862AN-Gc5l。
该芯片内部除了写入空调器专用程序外，还包含有CPU 微处理器、程序存贮器、数据存贮器、输入输出接口和定时计数器电路等电路，可对输入的信号进行运算和比较，根据运算和比较的结果，对室外机、风机、定时、制冷制热、抽湿等工作状态进行控制。
1．ICI(47C862AN-GC51)主要引脚功能(1)35、64脚为供电端，典型的工作电压为+5V。
(2)芯片的32、33、34、39、48、60为接地端。
(3)31脚是蜂鸣器接口。
CPU每接到一次用户指令，31脚便输出一个高电平，蜂鸣器鸣响一次，以告知用户CPU已接到该项指令。
若整机已处于关机状态，遥接器再输出关机指令，蜂鸣器也不响。
(4)36、37、38是温度采集口，其中36、37脚为室内机热交换器温度输入口，38脚为室内温度输入口。
(5)复位电路由20脚和ICl03、R101、D101、C103、C109构成，低电平有效。
空调器每次上电后，复位电路产生一个低电压，使CPU程序复位。
当机器正常工作时，复位端为高电平。
(6)62脚为开关控制端开关控制口(多功能口)，低电平有效。
应急运转时，按住电源开关，使该脚连续3秒以上持续高电平，蜂鸣器连响两下，机器即可进入应急运转状态。
大金空调强电电路
８
７４
３
６
５பைடு நூலகம்
接点端子（上段） 接点端子（下段）

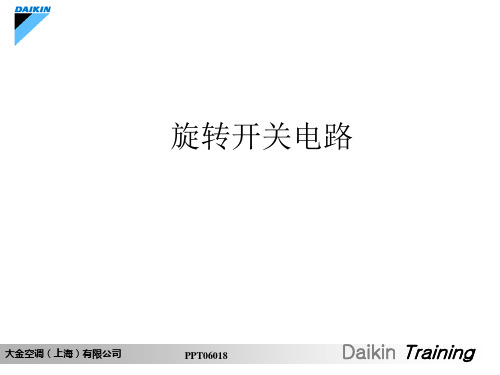

旋转开关
旋转开关的动作和组成
大金空调（上海）有限公司
PPT06018
Daikin Training
送风
停止
温调
部品确认（电磁开关）
电磁接触器（５２Ｆ） 过电流继电器（５１Ｆ）
大金空调（上海）有限公司
PPT06018
Daikin Training
电磁接触器（风扇用） 电源端子
大金空调（上海）有限公司
PPT06018
Daikin Training
接触器线圈 电磁接触器(压缩机用)
电源接线端
13a
R S T 11b
b接点 a接点
U V W 12b
14a
78
过电流测试开关 U W
9
７ ９:ａ接点 ７ ８:ｂ接点
OC用接点
压缩机线圈
大金空调（上海）有限公司
PPT06018
Daikin Training
大金空调（上海）有限公司
PPT06018
Daikin Training
配线图的部品确认
大金空调（上海）有限公司
PPT06018
Daikin Training
部品确认
旋转开关 温度调节器 反相保护装置
送风
停止
温调
大金空调（上海）有限公司
PPT06018
Daikin Training
旋转开关
接线端子
送风
停止
温调
部品确认
接线柱端子
大金空调（上海）有限公司
PPT06018
Daikin Training
看懂暖通空调图纸必备知识
看懂暖通空调图纸必备知识易粉学堂易粉学堂具有强大的讲师团队，特聘讲师有来自世界著名中央空调品牌研发产品的工程师、行业内专家、设计院暖通专业主任工程师以及经验丰富的工程公司项目经理及设计师，更有暖通空调行业的营销策划大师为您的企业把脉诊断。
易粉学堂为安易买会员提供全程免费培训及咨询服务，必将会成为暖通空调行业快速提升暖通空调专业技能和公司业绩的最优的平台。
如果您是行业内人士，胸怀大格局，又有一技之长，并且自愿为暖通空调行业做贡献，欢迎加入易粉学堂讲师团队，成为我们中的一员，We want you！建筑暖通施工图的图样繁多，根据图纸开展设计施工并非易事，暖通图纸怎么看才是正确的呢？小编整理了部分关于暖通图纸类别和如何阅读的资料，一起来学习一下暖通图纸怎么看吧。
一、暖通施工图的图样类别建筑暖通施工图的图样一般有：设计、施工说明；图例、设备材料表；平面图（风管、水管平面；设备平面）；详图（冷冻、空调机房平剖面节点平剖面）；系统图（风系统；水系统）；流程图（热力、制冷流程、空调冷热水流程）。
1、设计说明设计概况，设计参数；冷热源情况；冷热媒参数；空调冷热负荷及负荷指标；水系统总阻力；系统形式和控制方法。
2、施工说明使用管道、阀门附件、保温等的材料，系统工作压力和试压要求；施工安装要求及注意事项；管道容器的试压和冲洗等；标准图集的采用。
3、什么是图例图例是用表格的形式列出该系统中使用的图形符号或文字符号，其目的是使读图者容易读懂图样。
4、设备材料表设备材料表一般都要列出系统主要设备及主要材料的规格、型号、数量、具体要求。
但是表中的数量一般只作为概算估计数，不作为设备和材料的供货依据。
5、暖通平面图建筑轮廓、主要轴线、轴线尺寸、室内外地面标高、房间名称。
风管平面为双线风管、空调水管平面为单线水管；平面图上标注风管水管规格、标高及定位尺寸；各类空调、通风设备和附件的平面位置；设备、附件、立管的编号。
6、暖通系统图小型空调系统，当平面图不能表达清楚时，绘制系统图，比例宜于平面图一致，按45度或30度轴测投影绘制；系统图绘出设备、阀门、控制仪表、配件、标注介质流向、管径及设备编号、管道标高。
学会怎样看空调电路图
学会怎样看空调电路图电路图中的电源电路前面介绍了电路图中的元器件的作用和符号。
一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。
其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。
好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电，所以要想从220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分，见图 1 。
其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
（1 ）半波整流半波整流电路只需一个二极管，见图2 （a ）。
在交流电正半周时VD 导通，负半周时VD 截止，负载R 上得到的是脉动的直流电（ 2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图 2 （ b ）。
空调控制电路原理图
美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机系列：“数智星R”、“数智星M”、“数智星F”柜机系列等。
美的KFR-26／33GW／CBPY型变频空调。
属“数智星”变频系列。
其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。
它们的电路原理基本相似。
结合图1～图6电路原理图，对整机单元电路作简要分析。
1.室内机主电源电路电路见上图，由电源捅头L、N两端输入AC220V交流电压，经保险管FS1、压敏电阻ZNR1、电容C1和C2、T2过流保护和高频滤波后。
一路经接线柱L、N两端送到室外机主电源电路的输入端。
其中N 端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到电源变压器T1的初级线圈；第三路送到室内风机控制电路。
2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆IC6（1）、（2）脚，经IC6、C8和C35整流、滤波后，输m+13V电压，给换气风机（M2）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆IC7（1）、（2）脚，经整流桥堆IC7、三端稳压块IC4（7812）和IC5（7805）、C9～C11和C32～C34整流、滤波、稳压后。
输出稳定的+12V和+5V 电压，分别给继电器控制、室内风机控制、步进电机控制、蜂鸣器、主控芯片、复位、过零检测、驱动、温度传感器、通讯、存储器、按键和显示等电路供电。
3.室内风机控制电路电路见上图、下图。
在主控芯片IC3（UPD780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由三极管04和双向可控硅光耦IC11（3526）进行控制，可实现室内风机（FAN）的运转、停转及无级调速等功能。
当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。
看图学习维修空调器电路板（上）
看图学习维修空调器电路板（上）第4章继电器驱动和其他常见电路故障第1节继电器驱动电路故障继电器驱动电路以反相驱动器和继电器为核心，其故障在实际维修中也占到一定比例，本节介绍相关维修方法及技巧。
一、继电器线圈开路损坏，压缩机不运行故障说明：海信KFR-25GW空调器，开机后显示板组件上的“电源”、“运行”指示灯亮，但空调器不制冷，检查室外风机运行、压缩机不运行。
图4-1所示为压缩机继电器驱动电路原理图。
1．检查压缩机工作电压如图4-2所示，使用万用表交流电压挡在室外机接线端子处测量压缩机电压，正常电压为交流220V，实测为0V，说明室内机未向压缩机供电；在室内机接线端子上测量压缩机电压仍为0V;根据“运行”指示灯亮判断CPU已输出压缩机控制信号，故障点应在压缩机继电器驱动电路。
2．查看压缩机继电器焊点由于老式主板压缩机继电器线圈焊点容易虚焊造成压缩机无供电故障，因此首先查看焊点是否虚焊，从图4-3可以看出，本例焊点良好，没有虚焊故障。
说明：压缩机继电器有4个引脚，焊点1和焊点2为线圈引脚，焊点3和焊点4为触点引脚。
3．测量线圈两端电压如图4-4所示，遥控开机，使用万用表直流电压挡测量继电器线圈两端电压，正常为直流12V，实测为直流14V（本机主板未设7812稳压集成电路，因此测得的电压随交流220V变化），说明控制电路正常，应重点检查继电器线圈阻值是否正常。
说明：测量时红表笔接②脚，黑表笔接①脚，万用表显示屏显示的数值为正电压，否则显示数值为负电压。
4.测量线圈①脚对地电压如图4-5所示，用遥控器关机但是不拔下空调器电源插头，使用万用表直流电压挡，测量线圈①脚的电压，由于继电器线圈正常时为导通状态且阻值较小，因此正常值约等于12V电压，如果实测结果为0V，可大致判断线圈开路，应断开电源后再使用万用表电阻挡测线圈阻值，本例实测结果为0V，初步判断线圈开路损坏。
5．测量线圈电阻如图4-6所示，断开空调器电源，使用万用表电阻挡测量继电器线圈阻值，正常值为200Ω左右，实测结果为无穷大。
空调控制电路原理图
美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机：“数智星R”、“数智星M”、“数智星F”柜机系列等。
美的KFR-26／GW／CBPY型变频空调。
属“数智星”变频系列。
其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。
它们的电路原理基本相似。
结合图1～图6电路原理图，对整机单元电路作简要分析。
1.室内机主电路电路见上图，由电源捅头L、N两端输入AC0V交流电压，经、ZNR1、和C2、T2过流保护和高频后。
一路经L、N两端送到室外机主电源电路的输入端。
其中N端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到T1的初级线圈；第三路送到室内风机控制电路。
2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆6（1）、（2）脚，经、C8和C35整流、滤波后，输m+13V电压，给换气风机（）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆（1）、（2）脚，经整流桥堆IC7、三端块（）和IC5（）、～C和～C34整流、滤波、稳压后。
输出稳定的+12V和+5V电压，分别给控制、室内风机控制、步进电机控制、、主控芯片、复位、过零检测、驱动、、通讯、存储器、按键和显示等电路供电。
3.室内风机控制电路电路见上图、下图。
在主控芯片IC3（780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由和双向可控硅光耦IC11（）进行控制，可实现室内风机（）的运转、停转及无级调速等功能。
当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。
其发光强度控制内部双向可控硅的导通程度。
从而进一步控制室内风机（FAN）的工作状态和运转速度。
同时室内风机（FAN）的转速还受反馈电路控制，当风机转速信号通过R、反馈到IC3（53）脚后，其内部风机转速检测电路则按照风机运转状况来确定风机转速。
详细图解空调器电路（控制功能、CPU单元、电源与驱动电路）
详细图解空调器电路（控制功能、CPU单元、电源与驱动电路）空调电路控制功能空调在运行过程中，为了确保空调性能的正常和防止事故发生，本身具有完善的检测控制功能。
主要的检测对象是温度、压力、电流。
温度检测用的是温度传感器，压力检测用的是压力开关，电流检测用的是交流互感器。
变频空调还具有室外环境温度传感器、压缩机排气、回气管温度传感器。
2、常见温度传感器的作用（1）室内温度传感器：CPU根据设定工作状态，通过室内环温NTC检测室内环境温度，控制压缩机的通断。
（2）室内管温NTC制冷状态下：室内管温NTC 检测室内盘管温度是否过冷，在一定时间内盘管温度是否下降到一定温度。
若过冷，为防止内机盘管结霜，影响室内热量的交换，CPU压缩机停机保护。
一般-2℃-3℃进行保护。
制热状态下：防冷风吹出检测、过热卸荷、过热保护、制热效果。
空调制热开始内风机的运转手内管盘温度控制，当内管盘温达到28-32℃时，风机才运转，方式制热开始吹出冷风，造成人体不适。
制热过程中，若室内管温达到56℃，说明管温太高，CPU控制外风机停机，减少室外热量的吸收，压缩机不停机，称为制热卸荷。
若风机停机后，内管温度继续上升60℃，压缩机停机，这是空调的过热保护。
若在一定时间内，管盘温度没有上升到一定温度，CPU控制压缩机停机保护。
（3）室外管温NTC：主要作用是制热化霜温度检测，一般空调制热50分钟后，外机进入第一次化霜，以后的化霜就由室外管温传感器控制，温度降到-9 ℃时，开始化霜，管温回升到11-13 ℃停止化霜。
（4）外环温NTC：控制室外机的转速。
(5)压缩机排气NTC：避免压缩机过热、缺氟检测、使变频压缩机降频，控制制冷剂流量。
（6）压缩机吸气NTC：有电磁膨胀阀的空调制冷系统中，CPU通过检测压缩机回气温度控制制冷剂流量，有进步电机控制膨胀阀。
另外还起到制冷效果检测，判断故障状态工作状态是否正常。
二、压力开关1、压力开关的作用：压力开关有高压和低压两种。

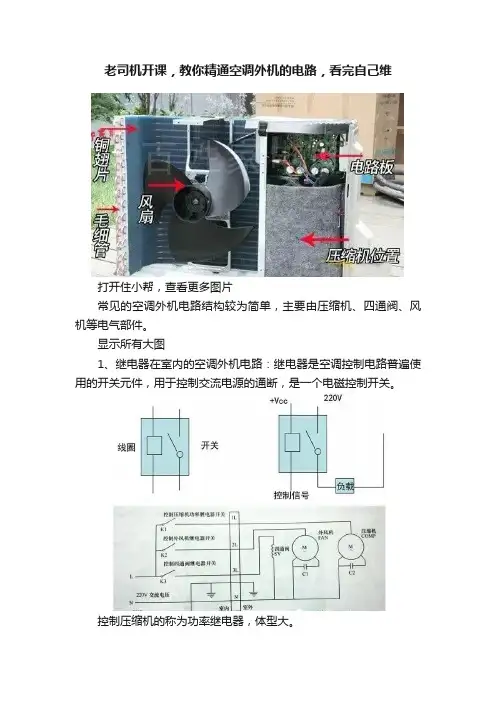

老司机开课，教你精通空调外机的电路，看完自己维
老司机开课，教你精通空调外机的电路，看完自己维
打开住小帮，查看更多图片
常见的空调外机电路结构较为简单，主要由压缩机、四通阀、风机等电气部件。
显示所有大图
1、继电器在室内的空调外机电路：继电器是空调控制电路普遍使用的开关元件，用于控制交流电源的通断，是一个电磁控制开关。
控制压缩机的称为功率继电器，体型大。
继电器的开关和线圈是两个独立的电路，线圈工作电压通常为直流+12V开关控制电路为220V交流电。
3、信号检测电路
对空调的运行起到检测和保护作用：
（1）室外管道温度传感器电路
冬季制热时，外机管道工作在低温蒸发器状态，吸收外机的热量，工作一段时间后，空气中的水分在低温的管道表面结结霜，霜层较厚时，影响吸热，是否需要化霜和结束化霜就由室外管道温度决定。
室外管道温度传感器：
(2)室外化霜温控器控制电路：某些空调没有使用温度传感器，而是使用温度控制器进行控制。
通常，不需要化霜时高温处于开关闭合
状态，化霜时处于断开。
（3）压力开关电路：在柜式空调和某些挂式空调的外机电路中，还有用于检测系统制冷系统压力的高压压力开关电路和低压压力开关电路，当压力出现异常是，压力开关通断产生电信号送人室内机。
高压压力开关位于压缩机排气口附近，低压压力开关位于回气口附近。
4、外机有控制板的电路：多柜机和变频空调外机有控制板，结构较为复杂，外机控制板主要功能是：检测外机有关温度、压力、电流等参数和内急进行联系通信，控制压缩机、外风机、四通阀等工作。
三相空调的相序检测和保护也是由外机完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

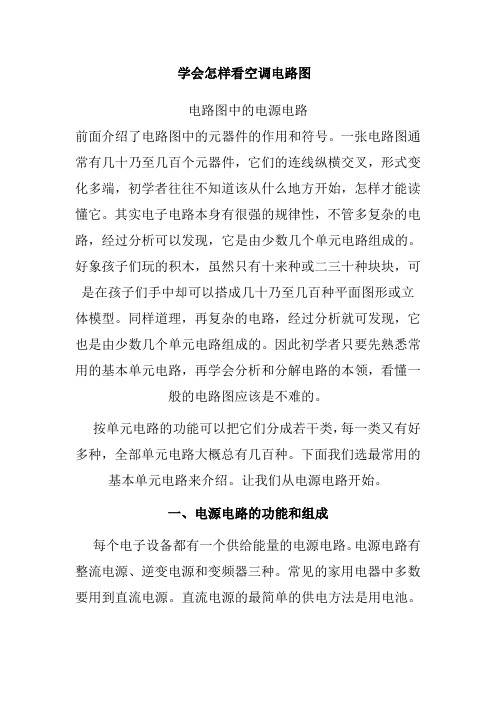

学会怎样看空调电路图
电路图中的电源电路
前面介绍了电路图中的元器件的作用和符号。
一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。
其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。
好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一
般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成
每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电，所以要想从220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分，见图 1 。
其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。
二、整流电路
整流电路是利用半导体二极管的单向导电性能把交流电
变成单向脉动直流电的电路。
（1 ）半波整流
半波整流电路只需一个二极管，见图2 （a ）。
在交流电正半周时VD 导通，负半周时VD 截止，负载R 上得到的
是脉动的直流电
（ 2 ）全波整流
全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图 2 （ b ）。
负载R L 上得到的是脉动的全波整流电流，输出电压比半波整流电路高。
（3 ）全波桥式整流
用4 个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器，见图 2 （c ）。
负载上的电流波形和输出电
压值与全波整流电路相同。
（4 ）倍压整流
用多个二极管和电容器可以获得较高的直流电压。
图2 （ d ）是一个二倍压整流电路。
当U2 为负半周时VD1 导通，C1 被充电，C1 上最高电压可接近1.4U2 ；当U2 正半周时VD2 导通，C1 上的电压和U2 叠加在一起对C2 充电，使
C2 上电压接近2.8U2 ，是C1 上电压的2 倍，所以叫倍压
整流电路。
三、滤波电路
整流后得到的是脉动直流电，如果加上滤波电路滤除脉动
直流电中的交流成分，就可得到平滑的直流电。
（1 ）电容滤波
把电容器和负载并联，如图3 （a ），正半周时电容被充电，负半周时电容放电，就可使负载上得到平滑的直流电。
（ 2 ）电感滤波
把电感和负载串联起来，如图3 （b ），也能滤除脉动
电流中的交流成分。
（3 ）L 、C 滤波
用1 个电感和1 个电容组成的滤波电路因为象一个倒写的字母“ L ”，被称为L 型，见图3 （c ）。
用 1 个电感和2 个电容的滤波电路因为象字母“ π ”，被称为π 型，见图3
（ d ），这是滤波效果较好的电路。
（4 ）RC 滤波
电感器的成本高、体积大，所以在电流不太大的电子电路中常用电阻器取代电感器而组成RC 滤波电路。
同样，它也有L 型，见图 3 （e ）；π 型，见图3 （f ）。
四、稳压电路
交流电网电压的波动和负载电流的变化都会使整流电源的输出电压和电流随之变动，因此要求较高的电子电路必须使用
稳压电源。
(1 ）稳压管并联稳压电路
用一个稳压管和负载并联的电路是最简单的稳压电路，见图 4 （a ）。
图中R 是限流电阻。
这个电路的输出电流很小，它的输出电压等于稳压管的稳定电压值V Z 。
(2 ）串联型稳压电路
电感电容和有放大和负反馈作用的串联型稳压电路是最常用的稳压电路。
它的电路和框图见图 4 （ b ）、（c ）。
它是从取样电路（R3 、R4 ）中检测出输出电压的变动，与基准电压（V Z ）比较并经放大器（VT2 ）放大后加到调整管（VT1 ）上，使调整管两端的电压随着变化。
如果输出电压下降，就使调整管管压降也降低，于是输出电压被提升；如果输出电压上升，就使调整管管压降也上升，于是输出电压被压低，结果就使输出电压基本不变。
在这个电路的基础上发展成很多变型电路或增加一些辅助电路，如用复合管作调整管，输出电压可调的电路，用运算放大器作比较放大的电路，以及增加辅助电源和过流保护电路等。
（3 ）开关型稳压电路
近年来广泛应用的新型稳压电源是开关型稳压电源。
它的调整管工作在开关状态，本身功耗很小，所以有效率高、体积小等优点，但电路比较复杂。
开关稳压电源从原理上分有很多种。
它的基本原理框图见图4 （d ）。
图中电感L 和电容C 是储能和滤波元件，二极管VD 是调整管在关断状态时为L 、C 滤波器提供电流通路的续流二极管。
开关稳压电源的开关频率都很高，一般为几～几十千赫，所以电感器的体积不很大，输出电压中的高次谐波也不多。
它的基本工作原理是: 从取样电路（R3 、R4 ）中检测出取样电压经比较放大后去控制一个矩形波发生器。
矩形波发生器的输出脉冲是控制调整管（VT ）的导通和截止时间的。
如果输出电压U 0 因为电网电压或负载电流的变动而降低，就会使矩形波发生器的输出脉冲变宽，于是调整管导通时间增大，使L 、C 储能电路得到更多的能量，结果是使输出电压U 0 被提升，达到了稳定输出电压的目的。
（4 ）集成化稳压电路
近年来已有大量集成稳压器产品问世，品种很多，结构也各不相同。
目前用得较多的有三端集成稳压器，有输出正电压的CW7800 系列和输出负电压的CW7900 系列等产品。
输出电流从0.1A ～3A ，输出电压有5V 、6V 、9V 、12V 、15V 、18V 、24V 等多种。
这种集成稳压器只有三个端子，稳压电路的所有部分包括大功率调整管以及保护电路等都已集成在芯片内。
使用时只要加上
散热片后接到整流滤波电路后面就行了。
外围元件少，稳压精度高，工作可靠，一般不需调试。
图4 （e ）是一个三端稳压器电路。
图中C 是主滤波电容，C1 、C2 是消除寄生振荡的电容,VD 是为防止输入短路烧坏集成块而使用的保护二极管。
五、电源电路读图要点和举例
电源电路是电子电路中比较简单然而却是应用最广的电路。
拿到一张电源电路图时，应该：①先按“整流—滤波—稳压”的次序把整个电源电路分解开来，逐级细细分析。
②逐级分析时要分清主电路和辅助电路、主要元件和次要元件，弄清它们的作用和参数要求等。
例如开关稳压电源中，续流二极管就是它的关键元件。
③因为晶体管有NPN 和PNP 型两类，某些集成电路要求双电源供电，所以一个电源电路往往包括有不同极性不同电压值和好几组输出。
读图时必须分清各组输出电压的数值和极性。
在组装和维修时也要仔细分清晶体管和电解电容的极性，防止出错。
④熟悉某些习惯画法和简化画法。
⑤最后把整个电源电路从前到后全面综合贯通起来。
这张电源电路图也就读懂了。
例1 电热毯控温电路
图5 是一个电热毯电路。
开关在“ 1 ”的位置是低温档。
220 伏市电经二极管后接到电热毯，因为是半波整流，电热毯两端所
加的是约100 伏的脉动直流电，发热不高，所以是保温或低温状态。
开关扳到“ 2 ”的位置，220 伏市电直接接到电热毯上，所以是高温档。
例 2 高压电子灭蚊蝇器
图6 是利用倍压整流原理得到小电流直流高压电的灭蚊蝇器。
220 伏交流经过四倍压整流后输出电压可达1100 伏，把这个直流高压加到平行的金属丝网上。
网下放诱饵，当苍蝇停在网上时造成短路，电容器上的高压通过苍蝇身体放电把蝇击毙。
苍蝇尸体落下后，电容器又被充电，电网又恢复高压。
这个高压电网电流很小，因此对人无害。
由于昆虫夜间有趋光性，因此如在这电网后面放一个 3 瓦荧光灯或小型黑光灯，就可以诱杀蚊虫和有害昆虫。
例3 实用稳压电源
图7 是一个实用的稳压电源。
输出电压3 ～9 伏可调，输出电流最大100 毫安。
这个电路就是串联型稳压电源电路。
要注意的是:①整流桥的画法和图 2 （ c ）不同，实际上它就是桥式整流电路。
②这个电路使用PNP 型锗管，所以输出是负电压，正极接地。
③用两个普通二极管代替稳压管。
任何二极管的正向压降都是基本不变的，因此可用二极管代替稳压管。
2AP 型二极管的正向压降约是0.3 伏，2CP 型约是0.7 伏，2CZ 型约是1 伏。
图中用了两个2CZ 二极管作基准电压。
④取样电阻是一个电位器，所以输出电压是可调的。
