机械制造工艺学考试题库上课讲义

中南大学现代远程教育课程考试复习题及参考答案机械制造工艺学一、填空题：1.对那些精度要求很高的零件，其加工阶段可以划分为：粗加工阶段，半精加工阶段， ， 。

2.根据工序的定义，只要 、 、工作对象（工件）之一发生变化或对工件加工不是连续完成，则应成为另一个工序。

3.采用转位夹具或转位工作台，可以实现在加工的同时装卸工件，使 时间与时间重叠，从而提高生产率。

4.尺寸链的特征是关联性和 。

5.拉孔，推孔，珩磨孔， 等都是自为基准加工的典型例子。

6.根据工厂生产专业化程度的不同，生产类型划分为 、 和单件生产三类。

7.某轴尺寸为043.0018.050+-φmm ，该尺寸按“入体原则”标注为 mm 。

8.工艺基准分为 、 、测量基准和装配基准。

9.机械加工工艺过程由若干个工序组成，每个工序又依次分为安装、 、 和走刀。

10. 传统的流水线、自动线生产多采用 的组织形式，可以实现高生产率生产。

11. 选择粗基准时一般应遵循 、 、粗基准一般不得重复使用原则和便于工件装夹原则。

12. 如图1所示一批工件，钻4—φ15孔时，若先钻1个孔，然后使工件回转90 度钻下一个孔，如此循环操作，直至把4个孔钻完。

则该工序中有 个工步， 个工位。

图1 工件13. 全年工艺成本中，与年产量同步增长的费用称为 ，如材料费、通用机床折旧费等。

14. 精加工阶段的主要任务是 。

15. 为了改善切削性能而进行的热处理工序如 、 、调质等，应安排在切削加工之前。

16.自位支承在定位过程中限制 个自由度。

17.工件装夹中由于 基准和 基准不重合而产生的加工误差，称为基准不重合误差。

18.在简单夹紧机构中， 夹紧机构实现工件定位作用的同时，并将工件夹紧；夹紧机构动作迅速，操作简便。

19．锥度心轴限制 个自由度，小锥度心轴限制 个自由度。

20.回转式钻模的结构特点是夹具具有 ；盖板式钻模的结构特点是没有 。

21.常用夹紧机构中的 是手动夹紧中应用最广泛的一种夹紧机构。

机械制造工艺学》考试试题试卷一、判断题(正确的在题后括号内划“√” ，错误的划“×”。

每小题 1 分，共10分)1．劳动生产率是指用于制造单件合格产品所消耗的劳动时间。

( ) 2．在尺寸链中必须有增环。

( )3．成批生产轴类零件时。

机械加工第一道工序一般安排为铣两端面、钻中心孔。

( )4．箱体零件多采用锻造毛坯。

( ) 5．采用试切法加工一批工件，其尺寸分布一般不符合正态分布。

( ) 6．零件的表面粗糙度值越低，疲劳强度越高。

( ) 7．在机械加工中，一个工件在同一时刻只能占据一个工位。

( ) 8．误差复映是由于工艺系统受力变形所引起的。

( ) 9．用六个支承点就可使工件实现完全定位。

( ) 10．成组技术的主要依据是相似性原理。

( )、单项选择题(在每小题的四个备选答案中选出一个正确的答案，并将正确答案的标号填在题干的括号内，每小题 1 分，共15 分)1．基准是( )。

A．用来确定生产对象上几何要素关系的点、线、面B．在工件上特意设计的测量点C．工件上与机床接触的点D．工件的运动中心2．ES i表示增环的上偏差，EI i表示增环的下偏差，ES j 表示减环的上偏差，EI j表示减环的下偏差，M 为增环的数目，N 为减环的数目，那么，封闭环的上偏差为( )。

A ．MES ii1NES jj1B．MES ii1NES jj1C ．MES ii1NEI j j1D．MES ii1NEI jj13．精加工淬硬丝杠时，常采用( A．精密螺纹车床车削螺纹C．旋风铣螺纹4．磨削加工中，大部分切削热传给了( )。

B．螺纹磨床磨削螺纹D．普通车床车螺纹 )。

A ．n 0/z 0＝n/zB ．n/n 0＝z/ z 0C ．n/ z 0＝z/ n 012．如果使扁形镗杆能够产生消振作用，需要（ A ．选择合适的削扁值和刀头相对削扁方向的位置 B ．选择合适的镗杆长度C ．选择合适的削扁值D ．选择合适的刀头相对削扁方向的位置 13．冷态下塑性变形经常在表层产生（ ）。

《机械制造工艺学》习题及答案一填充题1 机械制造工艺学的研究对象主要是机械加工中的三大问题即（a），（b），（c）。

答案：加工质量、生产率、经济性。

2 机械加工工艺系统包括（a），（b），（c），（d）等四个方面。

答案：机床、夹具、工件、刀具。

3 工艺过程划分加工阶段的原因是：（a），（b），（c），（d）。

答案：提高加工质量、合理利用机床、安排热处理工序、及早发现毛坯缺陷。

4 在机械制造中，通常将生产方式划分为（a），（b），（c）三种类型。

答案：单件小批、中批、大批大量生产。

5 确定毛坯加工余量的方法有三种即（a），（b），（c）。

大批量生产用（d）。

答案：计算法、查表法、经验估计法、计算法。

6 根据作用的不同，基准通常可分为（a）和（b）两大类，定位基准属于（c）。

答案：设计基准、工艺基准、工艺基准。

7 为了保证加工质量，安排机加工顺序的原则是（a），（b），（c），（d）。

答案：先面后孔、先粗后精、先主后次、先基面后其它。

8 选择定位粗基准要考虑（1）使各加工面都有一定的和比较均匀的（a）；（2）保证加工面与非加工面的（b）。

答案：加工余量、相互位置精度。

9 零件的加工精度包括三方面的内容即（a），（b），（c）。

答案：尺寸精度、几何形状精度、表面相互位置精度10 零件表层的机械物理性质包括（a ），（b），（c）。

答案：表面冷硬、表层残余应力、表层金相组织11 刀具磨损属于（a ）误差，可以通过计算后输入（b ）来补偿。

答案：变值系统误差、等值异号的误差12 零件的表面质量包括（a），（b），（c）、（d）。

答案：表面粗糙度及波度、表面冷硬、表层残余应力、表层金相组织13 工艺系统的振动分为两大类即（a）与（b），其中振幅随切削用量而变的是（c）。

答案：强迫振动、自激振动、自激振动14 切削加工后，引起表面残余应力的主要原因有（a）,（b）,（c）。

答案：塑性变形、温度变化、金相组织变化15 精密机床加工精度零件为了减少热变形，加工前应具备两条：（a），（b ）。

机械制造工艺学课后习题及参考答案机械制造工艺学复习题及参考答案第一章1.1什么叫生产过程、工艺过程、工艺规程？生产过程是指从原材料变为成品的劳动过程的总和。

在生产过程中凡属直接改变生产对象的形状、尺寸、性能及相对位置关系的过程，称为工艺过程。

在具体生产条件下，将最合理的或较合理的工艺过程，用文字按规定的表格形式写成的工艺文件，称为机械加工工艺规程，简称工艺规程。

1.2、某机床厂年产CA6140 卧式车床2000 台，已知机床主轴的备品率为15%，机械加工废品率为5%。

试计算主轴的年生产纲领，并说明属于何种生产类型，工艺过程有何特点？若一年工作日为280 天，试计算每月(按22 天计算)的生产批量。

解：生产纲领公式 N=Qn(1+α)(1+β)=（1＋15％）（1＋5％）=2415 台/年查表属于成批生产,生产批量计算:定位？各举例说明。

六点定位原理：在夹具中采用合理布置的6个定位支承点与工件的定位基准相接触，来限制工件的6个自由度，就称为六点定位原理。

完全定位：工件的6个自由度全部被限制而在夹具中占有完全确定的唯一位置，称为完全定位。

不完全定位：没有全部限制工件的6个自由度，但也能满足加工要求的定位，称为不完全定位。

欠定位：根据加工要求，工件必须限制的自由度没有达到全部限制的定位，称为欠定位。

过定位：工件在夹具中定位时，若几个定位支承重复限制同一个或几个自由度，称为过定位。

（d）一面两销定位，X，两个圆柱销重复限制，导致工件孔无法同时与两销配合，属过定位情况。

7、“工件在定位后夹紧前,在止推定位支承点的反方向上仍有移动的可能性,因此其位置不定”,这种说法是否正确?为什么?答：不正确，保证正确的定位时，一定要理解为工件的定位表面一定要与定位元件的定位表面相接触，只要相接触就会限制相应的自由度，使工件的位置得到确定，至于工件在支承点上未经夹紧的缘故。

8、根据六点定位原理,分析图中各工件需要限制哪些的自由度,指出工序基准,选择定位基准并用定位符号在图中表示出来。

机械制造⼯艺学考试试题及答案（四套全）⼀、是⾮题 (10分)1. 建⽴尺⼨链的“最短原则”是要求组成环的数⽬最少。

( √ )2. 圆偏⼼夹紧机构的⾃锁能⼒与其偏⼼距同直径的⽐值有关。

( √ )3. 机械加⼯中，不完全定位是允许的，⽋定位是不允许的。

( √ )4. 装配精度与零件加⼯精度有关⽽与装配⽅法⽆关。

( × )5. 细长轴加⼯后呈纺锤形，产⽣此误差的主要原因是⼯艺系统的刚度。

( √ )6. 由⼯件内应⼒造成的零件加⼯误差属于随机性误差。

( √ )7. 采⽤⾼速切削能降低表⾯粗糙度。

( √ )8. 冷塑性变形使⼯件表⾯产⽣残余拉应⼒。

( × )9. 精基准选择原则中“基准重合原则”是指⼯艺基准和设计基准重合。

( √ )10.分析⼯件定位被限制的不定度时，必须考虑各种外⼒对定位的影响。

( √ )⼆、填空 (30分)1. 为减少误差复映，通常采⽤的⽅法有：（提⾼⽑坯制造精度），（提⾼⼯艺系统刚度），（多次加⼯）。

2. 达到装配精度的⽅法有（互换法），（调整法），（修配法）。

3. 表⾯质量中机械物理性能的变化包括（加⼯表⾯的冷却硬化），（⾦相组织变化），（残余应⼒）。

4. 机床主轴的回转误差分为（轴向跳动），（径向跳动），（⾓度摆动）。

5. 机械加⼯中获得⼯件形状精度的⽅法有（轨迹法），（成型法），（展成法）。

6. 机床导轨在⼯件加⼯表⾯（法线）⽅向的直线度误差对加⼯精度影响⼤，⽽在（切线）⽅向的直线度误差影响⼩。

8. 夹具对⼑元件的作⽤是确定（⼑具）对（⼯件）的正确加⼯位置。

9. 应⽤点图进⾏误差分析时X 和R 的波动反映的是（变值性误差的变化）和（随机性误差）的分散程度。

11.划分⼯序的主要依据是⼯作地点是否改变和( ⼯件是否连续完成 )。

六、(10分) 车削⼀批轴的外圆，其尺⼨要求为Φ20±0.06。

若此⼯序尺⼨呈正态分布，公差带中⼼⼤于分布中⼼，其偏值δ=0.03mm ，均⽅根差σ=0.02mm ，求：(1)这批⼯件的废品率是多少?(2)指出该⼯件常值系统误差和随机误差的⼤⼩；(3)可采取什么改进措施以消除废品?解：（1）5.102.003.002.097.1994.19==-=-δx x 查4332.01=F则0668.04332.05.05.011=-=-='F F废品率为0668.01='F（2）03.02097.19=-=-=?δx x C（3）采⽤将⼑具朝着尺⼨变化的⽅向调整0.015(即直径上增加0.03)，使X 与公差带中⼼重合以消除废品。

《机械制造工艺学》试题及答案一、是非题（10分)1。

建立尺寸链的“最短原则”是要求组成环的数目最少. ( √)2. 圆偏心夹紧机构的自锁能力与其偏心距同直径的比值有关。

（√)3。

机械加工中，不完全定位是允许的，欠定位是不允许的。

( √）4。

装配精度与零件加工精度有关而与装配方法无关。

( ×)5. 细长轴加工后呈纺锤形，产生此误差的主要原因是工艺系统的刚度. ( √)6. 由工件内应力造成的零件加工误差属于随机性误差。

( √)7。

采用高速切削能降低表面粗糙度。

( √）8。

冷塑性变形使工件表面产生残余拉应力。

（×)9。

精基准选择原则中“基准重合原则”是指工艺基准和设计基准重合. （√)10。

分析工件定位被限制的不定度时，必须考虑各种外力对定位的影响. ( √）二、填空(30分）1。

为减少误差复映，通常采用的方法有：( 提高毛坯制造精度)，( 提高工艺系统刚度），（多次加工）。

2。

达到装配精度的方法有( 互换法）,（调整法），（修配法)。

3。

表面质量中机械物理性能的变化包括（加工表面的冷却硬化），（金相组织变化），（残余应力）.4. 机床主轴的回转误差分为( 轴向跳动）,（径向跳动），( 角度摆动)。

5。

机械加工中获得工件形状精度的方法有( 轨迹法），（成型法）,（展成法）.6. 机床导轨在工件加工表面（法线）方向的直线度误差对加工精度影响大，而在（切线）方向的直线度误差影响小。

7。

选择精基准应遵循以下四个原则，分别是（重合基准)，( 统一基准），（自为基准），（互为基准）。

8。

夹具对刀元件的作用是确定（刀具）对( 工件）的正确加工位置。

9. 应用点图进行误差分析时和R的波动反映的是（变值性误差的变化）和（随机性误差)的分散程度。

10.工艺系统是由（机床），（夹具)，( 刀具）,（工件）构成的完整系统。

11.划分工序的主要依据是工作地点是否改变和（工件是否连续完成）。

三、解释概念（10分）1。

机械制造工艺学习题试题库机电工程教研室目录一填充题 (3)二选择题 (7)三问答题 (9)四分析题 (16)五计算题 (25)六计算实例 (40)2．用调整法钻2-φD 孔、磨台阶面，试根据加工要求，按给定的坐标，用符号分别标出该两工序应该限制的自由度，并指出属于何种定位？七、应用计算题（每小题10分，共20分）1．在无心磨床上磨削一批小轴，直径要求为mm 002.016-ϕ，加工后测量发现小轴直径尺寸符合正态分布，其平均值mm X 991.15=，均方根偏差为mm 005.0=σ，试：⑴ 画出尺寸分布图；⑵ 标出可修复及不可修复的废品率； ⑶ 分析产生废品的主要原因。

2．下列三图中：A ）表示了零件的部分轴向尺寸，B ）、C ）为有关工序示意图，在B ）工序中加工尺寸mm 01.050-和mm 1.0010+在C ）工序中，加工尺寸h H ∆+0，试计算H 和Δh 值。

一填空题二选择题1 整体式箱体时应采用的粗基准是：（）a.顶面；b.主轴承孔；c.底面；d.侧面。

2 中批量生产中用以确定机加工余量的方法是：（）a.查表法；b.计算法；c.经验估算法3 车床主轴产生轴向窜动，其原因可能是：（）a.主轴承端面跳动量大；b.主轴轴肩端面跳动量大；c.两者都有较大的端面跳动量；d.主轴后端紧固螺母松动。

4 用三爪卡盘夹持镗削工件短孔，产生了倒锥，其原因可能是：（）a.刀具磨损b.工件热变形c.机床导轨误差d.床头箱因连接螺栓松动，使轴线与导轨不平行。

5 滚齿与插齿相比，滚齿的（）a.运动精度高;b.齿形精度高;c.基节精度高;d.生产率高；e.齿面粗糙度值低。

6 使用三点式自位支承所限制的自由度数目是：（）a.三个自由度；b. 二个自由度；c. 一个自由度；d.0个自由度7 机床主轴承内环滚道有形状误差，对加工精度影响较大的是：（）a.外圆磨床；b.平面磨床；c.卧式镗床；d.车床8 车床上加工大刚度轴外圆产生中凹的原因可能是：（）a.机床刚度差；b.刀具热变形；c.工件热变形；d.刀具磨损；e.工件刚度差9 当装配尺寸链组成环多，装配精度高于IT6大批量生产时，达到装配精度的方法宜选用：（）a.完全互换法；b.大数互换法；c.选配法；d.修配法；e.调节法。

《机械制造工艺学》综合复习资料一、选择题1．工件定位时，是不允许的。

A 欠定位B 过定位C 不完全定位2．下面不属于机械加工工艺系统的是。

A 刀具B 夹具C 量具3．机械加工工艺过程是。

A 直接生产过程B 辅助生产过程C 直接或者辅助生产过程4．引起加工误差的根本原因是工艺系统存在着误差，将工艺系统的误差称为。

A 原理误差B 原始误差C 系统误差5．误差敏感方向一般为已加工表面过切削点的。

A 切线方向B 法线方向C 不确定6．如果加工误差的分布与正态分布有较大出入，说明加工过程存在着。

A 随机误差B 常值系统误差C 变值系统误差7．薄壁圆环零件用三爪卡盘装夹，在车床上车内孔，下面三个图形中能描述由于夹紧力变形而产生的加工误差。

A B C8．砂轮的硬度指的是。

A 磨粒的硬度B 粘接剂的硬度C 磨粒从砂轮上剥落的难易程度9．喷丸强化是利用大量快速运动珠丸打击工件表面，使工件表面产生冷硬层和，提高疲劳强度。

A 拉应力B 压应力C 剪应力10．为消除内应力而进行的热处理工序（如退火、人工时效），最好安排在。

A 粗加工之后B 精加工之后C 所有的切削加工之后11．机器装配时，最小的装配单元是。

A 部件B 组件C 套件12．下列误差形式中，属于几何误差（与工艺系统初始状态有关的原始误差）的是。

A 机床主轴的回转误差B 工艺系统的受力变形C 刀具在加工过程中的磨损13．制定机械加工工艺规程时，如果采用普通加工方法的单件小批生产，一般来说，只需要填写。

A 机械加工工艺过程卡片B 机械加工工艺卡片C 机械加工工序卡片14．制订机械加工工艺规程的核心是。

A 工艺审查B 拟订机械加工工艺路线C 确定各工序的加工余量15．下列热处理工序中，需要安排在切削加工之后进行的是。

A 正火B 退火C 淬火16．下面三种装夹方法中，可以获得最高装夹精度是______。

A 夹具中装夹B 直接找正装夹C 划线找正装夹17．机械加工时，对于一个工件的定位方案，______是绝对不允许的。

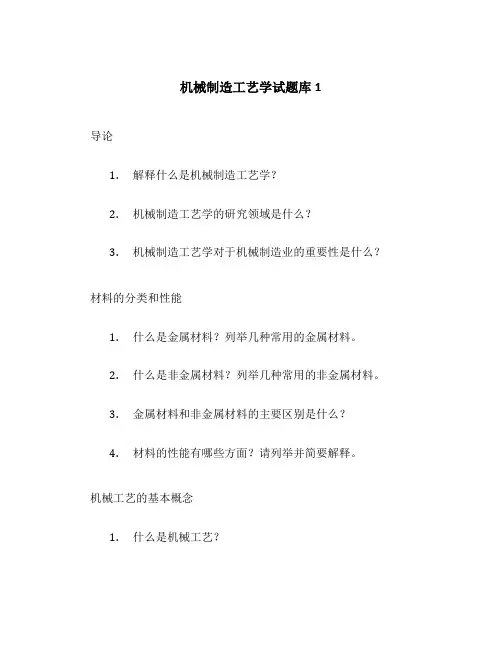

机械制造工艺学试题库1
导论
1.解释什么是机械制造工艺学？
2.机械制造工艺学的研究领域是什么？
3.机械制造工艺学对于机械制造业的重要性是什么？材料的分类和性能
1.什么是金属材料？列举几种常用的金属材料。

2.什么是非金属材料？列举几种常用的非金属材料。

3.金属材料和非金属材料的主要区别是什么？
4.材料的性能有哪些方面？请列举并简要解释。

机械工艺的基本概念
1.什么是机械工艺？
2.请解释机械工艺的几个基本概念：工艺路线、工艺参数和
工艺规范。

3.请描述一下产品生命周期中的设计、制造和维护三个阶段。

4.什么是机械制造的。

第一部分：常考名词解释、简答生产过程：指从原材料开始到成品出厂的全部劳动过程。

机械加工工艺过程：指采用金属切削工具或磨具来加工工件，使之达到所要求的形状尺寸，表面粗糙度和力学物理性能，成为合格零件的生产过程。

工序：一个（或一组）工人在一个工作地点对一个（或同时几个）工件连续完成的那一部分工艺过程。

安装：如果在一个工序中需要对工件进行几次装夹，则每次装夹下完成的那部分工序内容成为一个安装。

工位：在工件的一次安装中，通过分度装置，使工件相对于机床床身变换加工位置，则把每一个加工位置上的安装内装内容称为工位。

工步：加工表面，切削刀具，切削速度和进给量都不变得情况下所完成的工位内容。

走刀：切削刀具在加工表面上切削一次所完成的工步。

生产纲领：在计划期内，应当生产的产品产量和进度计划。

生产批量：指一次投入或产出的同一产品或零件的数量。

工件装夹(安装)：即定位和加紧。

工件定位：采取一定的约束措施来限制自由度，通常可用约束点群来描述，而且一个自由度只需要一个约束点来限制。

六点定位原则：采用六个按一定规则布置的约束点来限制工件的六个自由度，实现完全定位。

完全定位：限制六个自由度。

不完全定位：仅限制1~5个自由度。

过定位：工件定位时，一个自由度同时被两个或两个以上的约束点所限制，称为过定位，或重复定位，也称之为定位干涉。

欠定位：在加工时根据被加工面的尺寸，形状和位置要求，应限制的自由度未被限制，即约束点不足。

基准：可分为设计基准和工艺基准。

定位：指确定工件在机床上或夹具中占有正确的位置的过程。

机械加工精度：指零件加工后的实际几何参数，与理想几何参数的符合程度。

机械加工误差：指加工后零件的实际几何参数对理想几何参数的偏离程度。

误差敏感方向：对加工精度影响最大的那个方向。

试切法：通过试切——测量加工尺寸——调整刀具位置——试切的反复过程来获得距离尺寸精度调整法：在成批，大量生产中，广泛采用试切法预先调整好刀具对工件的相对位置，并在一批零件的加工过程中采用保持这种相对位置不变来获得所需要的零件尺寸。

一、是非题(10分)1.只增加定位的刚度和稳定性的支承为可调支承。

（×）2.机械加工中，不完全定位是允许的，而欠定位则不允许。

（√）3.一面双销定位中，菱形销长轴方向应垂直于双销连心线。

（√）4.装配精度要求不高时，可采用完全互换法。

（×）5.车削细长轴时，工件外圆中间粗两头细，产生此误差的主要原因是工艺系统刚度差。

（√）6.机床的热变形造成的零件加工误差属于随机性误差。

（×）7.机床的传动链误差是产生误差复映现象的根本原因。

（×）8.工序集中则使用的设备数量少，生产准备工作量小。

（×）9.工序余量是指加工内、外圆时加工前后的直径差。

（×）10.工艺过程包括生产过程和辅助过程两个部分。

（×）二、填空(30分)1.机械加工中，加工阶段划分为（粗加工）、（半精加工）、（精加工）、（光整加工）。

2.达到装配精度的方法有（互换法）、（调整法）、（修配法）。

3.加工精度包括（尺寸）、（形状）、（位置）三方面的内容。

4.定位误差由两部分组成，其基准不重合误差是由（定位基准）与（工序基准）不重合造成的，它的大小等于（两基准间尺寸）的公差值。

5.圆偏心夹紧机构中，偏心轮的自锁条件是（eD)20~14(），其中各符号的意义是（D为圆偏心盘的直径；e为偏心量）。

6.机床主轴的回转误差分为（轴向跳动）、（径向跳动）、（角度摆动）。

7.机械加工中获得工件形状精度的方法有（轨迹法）、（成型法）、（展成法）等几种。

8.机床导轨在工件加工表面（法线）方向的直线度误差对加工精度影响大，而在（切线）方向的直线度误差对加工精度影响小。

9.选择精基准应遵循以下四个原则，分别是：（基准重合）、（基准统一）、（互为基准）、（自为基准）。

10.夹具对刀元件的作用是确定（刀具）对（工件）的正确位置。

11.划分工序的主要依据是( 工作地点不变)和工作是否连续完成。

三、解释概念(10分)1.经济精度在正常生产条件下即完好设备、适当夹具、必需刀具、一定的熟练工人，合理的工时定额下，某种加工方法所达到的公差等级和粗糙度。
