锅炉受热面防磨喷涂教学内容

利用传感器、图像处理等技术，实时 监测锅炉内部的磨损情况，获取磨损 部位、程度等信息，及时发现和预防 严重磨损。
预测性维护与管理
通过大数据分析和人工智能技术，对 锅炉磨损历史数据进行分析和挖掘， 预测磨损趋势和寿命，制定合理的维 护和更换计划。
数值模拟与实验研究
流场与磨损关系的数值模拟
利用数值模拟软件，研究流场特性、颗粒分布和冲击角等因素对磨损的影响，为优化锅 炉结构和改善流场提供理论支持。
装置等部件产生强烈的冲刷作用，导致磨损。
机械摩擦
03
炉内物料与金属表面之间的机械摩擦也是导致磨损的重要原因
之一。
磨损对循环流化床锅炉的影响
降低设备寿命
磨损会导致设备部件的尺寸和 形状发生变化，影响设备的正
常运行和使用寿命。
影响安全运行
磨损严重时可能导致设备损坏 ，引发安全事故。
能耗增加
磨损会导致设备效率降低，能 耗增加。
实验研究与验证
通过实验手段，模拟锅炉实际运行工况，对新型防磨技术和材料的性能进行验证和评估 ，为实际应用提供依据。
THANKS
谢谢您的观看
循环流化床锅炉的磨损及防 磨措施
汇报人：文小库 2024-01-06
目录
• 循环流化床锅炉的磨损概述 • 循环流化床锅炉的磨损部位及
机理 • 循环流化床锅炉防磨措施 • 循环流化床锅炉磨损监测与维
护 • 循环流化床锅炉防磨技术发展
趋势
01
循环流化床锅炉的磨损概述
磨损的定义与特性
磨损定义
磨损是物体在相对运动过程中，其表 面不断损耗的现象。在循环流化床锅 炉中，主要涉及到受热面、布风装置 、炉膛、水冷壁等部件的磨损。
分离器出口的磨损

锅炉管子热喷涂知识热喷涂概述热喷涂技术起始于上世纪初，一九一三年，瑞士人M.U. Schoop发明。

起初，只是将熔化的金属用压缩空气形成液流，喷到被涂敷的基体表面上，形成一层膜状组织。

其喷涂温度、熔滴对基体表面的冲击速度及形成涂层的材料的性能构成了喷涂技术的核心。

热喷涂技术的整个发展，基本上是沿着这三支主导线向前推进的。

温度和速度取决于不同的热源和设备结构。

从某种意义上说，温度越高、速度越快，越有利于形成优异的涂层，这就导致了温度和速度两种要素在整个技术发展过程中的竞争与协调的局面。

繁多的喷涂材料的可选择性，是热喷涂指数的另一种优势，它可以使不同设备的工作面被“点铁成金、戴盔穿甲”。

正是这三种要素，使热喷涂成为真正具有叠加效果的独特技术，它可以设计出所需的各种各样性能的表面，获得从一般机械维修，直到航天和生物工程等高技术领域广泛的应用。

1 定义热喷涂是这样原一系列过程：以某种形式的热源将喷涂材料加热，受热的材料形成熔融或半熔融状态的微粒，这些微粒以一定的速度冲击并沉积在基体表面上，形成具有一定特性的喷涂层。

2 喷涂材料喷涂材料有粉、线、带和棒等不同形态，它们的成分是金属、合金、陶瓷、金属陶瓷及塑料等。

粉末材料居重要地位，种类逾百种。

线材与带材多为金属或合金（复合线材尚含有陶瓷或塑料）；棒材只有十几种，多为氧化物陶瓷。

3 喷涂方法以提供热源的不同，可分为燃烧法及电热法。

前者包括燃烧火焰喷涂、爆炸喷涂及高速火焰喷涂(HVOF);后者包括电弧喷涂及等离子喷涂（又分常压等离子喷涂与水稳等离子喷涂）。

喷涂工艺对涂层产生重要影响的是喷涂湿度（严格地说，是熔滴冲击基体表面时的温度）和熔滴冲击表面的速度。

4 涂层的形成及其评价喷涂材料经过具有某种热源形式的喷涂设备喷射之后，在到达被喷涂的基体表面之前，其飞行时间只有几千分之一秒或更少。

在如此之短的时间内，它被加热、熔化或半熔化，形成细小而分散的熔滴，冲向基体表面，被击成扁平的叠状小片，先前生成的扁片又被后来者所覆盖，很快就形成由很多扁平罗叠而成的覆盖层，即为涂层。

化工厂定期对锅炉进行内部清 洗，去除沉积物，同时加强锅 炉内部监测系统，实时监测可 燃气体浓度。
实施效果
经过改造后，锅炉爆燃事故得 到有效控制，保障了工厂生产
安全。
05
结论
总结
锅炉防磨防爆工作是确保锅炉安全运 行的重要环节，需要从多个方面进行 综合治理和预防。
锅炉防磨防爆工作需要建立完善的管 理体系和技术标准，加强设备监测和 维护，及时发现和解决潜在的安全隐 患。
防爆门设计
防爆门材质
选择高强度、耐高温、抗氧化的 材料，如不锈钢、铸钢等，以确
保防爆门的可靠性和耐用性。
防爆门结构
设计合理的防爆门结构，如采用双 层密封、压力平衡等结构，以降低 锅炉内压力对防爆门的影响，提高 防爆效果。
防爆门安装位置
选择合适的安装位置，确保防爆门 能够及时响应并有效阻止爆炸冲击 波的传播。
以确保防磨效果。
防磨梁防磨
防磨梁防磨技术是通过在受磨损部位 设置防磨梁，以减轻设备磨损的一种 方法。
防磨梁防磨技术适用于各种类型的锅 炉设备，尤其是燃烧器、炉膛等易磨 损部位，具有较好的防磨效果和较长 的使用寿命。
防磨梁通常采用高强度耐热材料制成 ，如不锈钢、铸钢等，能够承受高温 和高压的恶劣环境。
经过改造后，锅炉运行效率明显提升，且 磨损问题得到有效解决，延长了设备使用 寿命。
某化工厂锅炉防爆案例
案例概述
某化工厂锅炉在生产过程中出 现了多次爆燃事故，对工厂生
产安全造成严重威胁。
爆燃原因分析
爆燃主要原因是锅炉内部沉积 物过多，导致燃烧不充分，产 生大量可燃气体，遇到火源即 发生爆燃。
解决方案
针对不同类型的磨损和爆炸原因，应 采取不同的预防措施，如选用合适的 防磨材料、优化燃烧调整、加强设备 维护等。

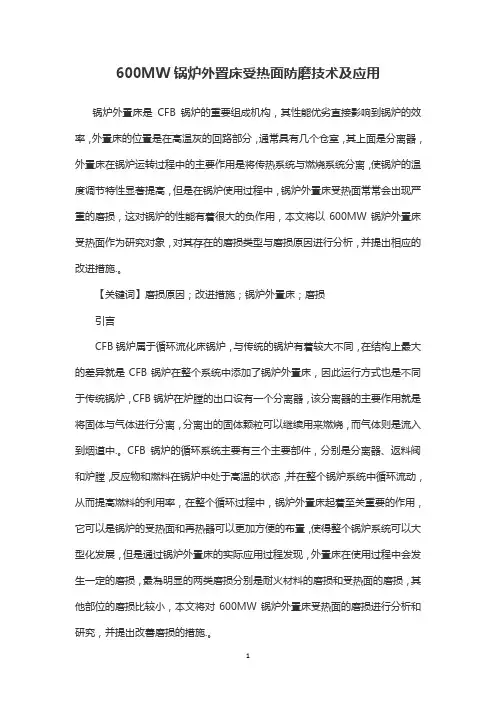

喷涂技术方案一、CFB锅炉磨损分析CFB锅炉在运行中由于受流体力学等特性，使之在水冷壁附近非常容易形成涡流，尤其在一些表面缺陷点（如焊缝等）和形状突变凹凸部位（如耐火材料顶端、炉膛内壁管道四角等），这些问题的存在对CFB锅炉能造成严重磨损。

为此，大大降低锅炉使用周期，给用户带来严重经济损失。

CFB锅炉存在的弱点是腐蚀和磨损问题磨损和不同程度的腐蚀使得CFB锅炉在2000~3000小时内的运行情况难以预料。

这个时间与锅炉的燃料、添加剂、风速、锅炉结构以及负荷率有关。

热电厂（同时提供电和蒸汽或热水）负荷率较低，但负荷变化很大，尤其在春秋两季。

腐蚀问题炉膛底部处于还原气氛，由耐火材料保护（不足量的底部一次风形成低于原子配比的条件）。

在此气氛下即使不易腐蚀的燃料也会产生强烈腐蚀。

这是由于缺乏氧气阻止了氧化物的再形成。

另一方面，耐火材料层不能承受剧烈的温度变化也限制了CFB锅炉所需要发挥的正常运行效果。

CFB锅炉的腐蚀是有以下因素造成：1、低向火面温度2、很少产生熔化颗粒附着（除非燃料中含有大量K、Na）3、有限的还原区域（炉篦或空气喷嘴以上，二次风口以下）4、因用石灰石吸收SO2含量降低5、大量床料分布在水冷壁周围降低了腐蚀物质的压力从腐蚀角度看水冷壁管温度也是很重要的。

炉管温度主要取决于管内水或蒸汽的温度，而与外部气体温度的关系不大。

显然，有助热量的由外至内传递。

蒸发器（炉膛内）和省煤器温度可以用如下公式估计：管壁温度=管内液体温度+25℃过热器和再热器管温度可以用如下公式估计：管壁温度=管内流体温度+50℃磨损问题一般来讲，磨损与固体颗粒密度和速度、粒子特性，以及气流几何路径有关。

粒子速率是一个最重要的因素，磨损与其速率的平方成正比。

◎严重磨损区域1、水冷壁水冷壁区域灰粒的斜冲击磨损（0°＜α＜30°）这种磨损亦称为凿削冲刷磨损，是由于高速气流所造成的。

其特点是由于灰粒的高速运动与冲击，内壁表面被撕裂和切削。

超音速电弧热喷涂技术在锅炉受热面防磨防腐蚀中的运用摘要：利用超音速电弧热喷涂技术对锅炉受热面进行喷涂，是一种先进有效的防护方法。

研究与经验表明，通过正确的施工，SAM高铬稀土合金涂层对锅炉受热面起到良好的防磨效果，而PS45高镍铬合金涂层能起到良好的防腐蚀效果，并且涂层对锅炉传热无明显影响。

关键词：磨损；腐蚀；超音速电弧热喷涂；丝材；传热锅炉是火电厂三大主机之一，现代电厂对它的运行可靠性、安全性要求越来越高。

据有关资料统计，锅炉“四管”爆漏导致的非计划停运时间占火电厂总的非计划停运时间40%左右，损失电量约占总损失电量的50%以上。

引起炉管爆漏的原因很多，而磨损与腐蚀为常见和主要的部分。

实践证明，炉管磨损并不是大面积的均匀磨损，只有在燃烧器、吹灰器喷口附近，烟气走廓区域及管排上几层管子迎风面才发生较严重的磨损，这部分约占整个炉管受热面积的20%。

目前较常采用的加防磨瓦防止磨损的方法有在运行中易变形、移位、烧损等缺点，如汕尾电厂2008年进行的两次小修均发现大量防磨瓦脱落、变形，更换率达70%，并且大量的防磨瓦对锅炉的热效率也存在影响。

另锅炉在使用过程中，因工作温度高、燃料含硫，水冷壁管受到的硫化物型高温腐蚀也是一个较难解决的问题。

水冷壁管一旦受腐蚀严重，无论是更换管壁还是停产的损失都相当之大。

因此有必要寻求一种更加有效、经济、先进的防磨、防腐蚀办法，提前实施，防范未然，保证锅炉受热面安全稳定的运行，减少或避免非计划停运。

电弧热喷涂热喷涂为利用热源将喷涂材料熔化或软化，并以一定速度喷射到基体表面形成涂层的方法。

常见的热喷涂方法有火焰喷涂、电弧喷涂、等离子喷涂等。

而电弧喷涂是利用燃烧于两根连续送进的金属丝之间的电弧来熔化金属，用高速气流把熔化的金属雾化，并对雾化的金属粒子加速使它们喷向工件形成涂层的技术。

近年来，超音速电弧热喷涂技术研制和应用成功，被广泛运用到钢结构防磨损、防腐蚀，设备的强化和修复方面上。

施工方案1、超音速电弧喷涂1.1 热喷涂材料及工艺：选用铬镍钛金属合金丝对炉内受热面进行超音速电弧喷涂。

1.2 施工涂层参数要求涂层结合强度：≥65Mpa涂层厚度： 0.6―0.8mm涂层硬度：≥HRC55涂层孔隙率：≤1%基体温度：≤100℃抗高温氧化性： 6.3mg/cm2(750℃氧化250小时)热膨胀系数： 12.5×10-6涂层工作温度计:≥950℃涂层成分：Gr(15-17%),B(4-5%),硬质陶瓷等1.3 金属合金丝材说明超音速电弧喷涂采用耐磨损和抗高温氧化腐蚀性能优异的金属合金丝材KM99BC，其中所含的Ni元素具有良好的延展性，使涂层与锅炉管有着几乎相同的热膨胀系数，避免了由于热应力引起的涂层开裂和剥落；Cr3C2是一种优良的金属陶瓷，在高温下化学性能稳定，硬度高、耐腐蚀性好，且具有一定的拒高温熔融玻璃体附着性能即抗结焦性能；TiB2防磨性优异，材料中还佐有Ti微量等元素，帮助进一步改进涂层性能，提高耐高温氧化、抗热腐蚀等方面性能；所含自融性介质，较一般合金更易雾化，参与制作的涂层细腻，孔隙率低。

喷涂完后由于涂层中还含有残留的部分自融性材料，涂层运行一段时间后，由于受热面与基材间形成了一种亚冶金结合结构，从而结合强度更高，特别耐磨耐腐。

该金属合金材料热喷涂系数与锅炉钢系数相近，故在冷热交变的工况下，不会起皮、开裂，结合牢固；其热导率与锅炉钢材料热导率相近，因此不会影响传热效果。

丝材主要化学成分：KM99BC1.4 高温耐磨防腐专用封孔剂说明高温耐磨防腐专用封孔剂细采用超硬新材料，合成新工艺，以及粒子的配级等技术精心加工、配置而成，在常温下可加速固化，高温下形成坚硬的陶瓷体。

其高温耐磨性好，导热系数大，抗蚀性强，与金属表面粘接具有极强的吸附性和热震稳定性，不脱落、不出现裂纹等特点。

用其对金属热喷涂涂层表面进行封孔，能有效渗透、浸湿涂层孔隙，并在高温下逐渐陶瓷化，使整个涂层更致密，阻止介质中的有害成分通过微小的涂层隙进入涂层内部，能获得有效封闭毛细孔的效果。
