CH0、CH11.冷量、热量：是能源的一种形式。
能源是指自然界中能为人类提供某种形式能量的物质资源；包括一次能源和二次能源。
2.冷热源冷热量的来源3.冷热源设备能源消耗与转化设备因能源多样性而呈多样性4.工程学研究自然科学应用在各行业中的应用方式、方法的一门学科，同时也研究工程进行的一般规律，并进行改良研究。
5.冷热源工程研究冷热量来源的方式、方法及一般规律。
6.冷热源与建筑环境冷热源是营造和维持建筑室内环境舒适条件的能源供应中心；冷热源随建筑所处地域或功能不同而独立存在或共同存在；冷热源是建筑进行主动式节能的重要内容7.冷热源与生态环境冷热源设备消耗大量的能源，造成环境污染；冷源所用工质造成臭氧层空洞；某些冷热源会给生态系统带来未知的影响。
8.常用制冷剂卤代烃（氟利昂人R22、R123）混合制冷工质（R4XX、R5XX）烷烃（R290、R600）无机化合物（R717、R744、水）9.制冷剂性质及应用场合物理性质、安全性、溶水性、溶油性、腐蚀性10.制冷剂安全性1类（无火焰传播）2L类(弱可燃)2类（可燃）3类(可燃易爆)11.制冷剂的溶水性溶于水，即吸水性强，不会在节流阀处出现“冰塞”现象；不溶于水，则易出现“冰塞”，系统中应装干燥器；氨及氟利昂系统中的水分，会加剧腐蚀金属；同时，氟利昂系统中的水分，还会分解润滑油。
12.制冷剂的腐蚀性纯氨对钢铁无腐蚀性，对锌、铜、铜合金有轻微腐蚀作用，水会加剧腐蚀作用；纯氟利昂对金属无腐蚀作用，除镁及镁铝合金；水分会加剧腐蚀作用；对天然橡胶和树脂化合物，可使其变软、膨胀和发泡，即膨润作用。
13.制冷剂的溶油性根据与润滑油的可溶性程度，制冷剂可分为三类：难溶解或微溶解、无限溶解、有限溶解；难溶解：与润滑油混合时，有明显分层现象，油较易从制冷剂中分离出来，如R717、R13、R115；无限溶解：与润滑油成均匀溶液，无分层现象，如与R11、R12、R113；有限溶解：在高温时与油无限溶解，低温时，与油的溶液分为两层——贫油层和富油层，如R22、R114、R502.有限溶解和无限溶解可以随温度、润滑油种类而相互转化。
《冷热源工程课程设计》指导书专业：建筑环境与设备工程课程名称：《冷热源工程》嘉兴学院建筑工程学院嘉兴学院教务处一、课程设计目的冷热源工程课程设计是《冷热源工程》课程教学的重要环节与内容，是建筑环境与设备工程专业学生在学完该门专业课之后，进行的一次重要实践训练，是理论联系实际的重要阶段，通过这一实践性教学环节，使学生掌握《冷热源工程》课程的基本理论和基本设计程序和步骤，同时也使学生学会查阅和使用设计资料的方法，培养和提高学生运用所学课程知识分析并解决工程问题的能力。
二、设计书的内容和要求详细计算和技术分析过程参考：（1）《中央空调设备选型手册》第二章、第四章4.2节（2）或《实用供暖空调手册》第12.1节、第26.4节、第26.5节、第26.8节和第29章等（3）GB50736-2012民用建筑供暖通风与空气调节设计规范第8章1 冷水机组选型1.1 冷水机组选型技术分析从技术上分析各种机组选择的可行性：主要包括各自的优缺点、可用冷热源情况（常用的机组主要包括：水冷蒸汽压缩式冷水机组、风冷蒸汽压缩式冷水机组、蒸汽溴化锂冷水机组、直燃溴化锂冷水机组等）1.2 冷水机组选型经济分析从经济上计算各种机组的初投资（只考虑机组本身投资，不考虑辅助构件的投资情况）、安装（按机组投资的25%计）及年运行费用，按设备年度费用法比较各种机组的经济性，选出最经济的机组：设备的年度费用一般包括两个部分：.其中一部分为部分为固定费用，主要是指系统设备（初投资和安装费用）的折旧费用(又称资金恢复费用):另部分是变动费用，也称为年度使用费用，包括系统运行过程中消耗物水、电、汽等能耗费用、及设备维修管理费等等。
1）固定费用1)1()1(1-++⨯=n ni i i L L 式中：1L —每年系统折旧费用L —系统总投资费用，包括设备初投资和安装费用i —银行年利率2）年度使用费用按照设备额定供冷功率，供冷月为6-9月份，并按照每天24小时供冷计算年度运行费用1.3 选择机组技术参数汇总表2 冷冻水系统的设备选型和计算2.1冷冻水泵流量的确定2.2冷冻水泵配管布置2.3冷冻扬程H 的确定2.4冷冻水泵型号及技术参数表3 冷却水系统的设备选型和计算3.1 冷却塔选型及技术参数表3.2冷却水泵流量的确定3.3冷却水泵扬程H 的确定3.4 冷却水泵配管布置3.5冷却水泵型号及技术参数表4 分水器和集水器的选择4.1 分水器和集水器的构造和用途4.2 分水器和集水器的尺寸1）分水器的选型计算2）集水器的选型计算集水器的直径、长度、和管间距与分水器的相同，只是接管顺序相反。
冷热源工程课程设计摘要一、课程目标知识目标：1. 让学生掌握冷热源工程的基本原理，理解各种冷热源设备的工作过程及其能量转换机制。
2. 使学生了解冷热源系统在建筑节能中的应用，掌握冷热源系统的设计原则和评价方法。
3. 引导学生了解我国能源政策及节能减排的重要性，认识冷热源工程在可持续发展中的作用。
技能目标：1. 培养学生运用所学知识分析和解决实际工程问题的能力，能够进行简单的冷热源系统设计。
2. 提高学生查阅相关资料、技术手册和标准规范的能力，为将来从事工程技术工作打下基础。
3. 培养学生团队协作能力和沟通技巧，能够就冷热源工程问题进行有效的讨论和交流。
情感态度价值观目标：1. 激发学生对冷热源工程领域的兴趣，培养他们探索科学技术的热情。
2. 引导学生树立节能减排、可持续发展的意识，增强环保责任感。
3. 培养学生严谨、务实的工程态度，提高他们在实际工程中的职业素养。
本课程针对高年级学生，结合学科特点和学生实际，注重理论知识与工程实践相结合，旨在培养具备创新精神和实践能力的高级工程技术人才。
通过本课程的学习，使学生能够更好地适应未来工程技术发展的需求，为我国节能减排事业贡献力量。
二、教学内容1. 冷热源工程基本原理：包括能量守恒定律、热力学第一定律和第二定律在冷热源设备中的应用，以及制冷剂和载热介质的热物理性质。
教材章节：第一章《冷热源工程基础》2. 冷热源设备工作原理及性能：详细讲解压缩机、蒸发器、冷凝器、膨胀阀等主要设备的工作原理及性能参数。
教材章节：第二章《制冷设备》3. 冷热源系统设计原则及评价方法：介绍冷热源系统的设计流程、原则以及评价方法，包括能效比、制冷量等指标。
教材章节：第三章《冷热源系统设计》4. 建筑节能中的应用：分析冷热源系统在建筑节能中的应用，讲解节能技术及措施。
教材章节：第四章《建筑节能与冷热源工程》5. 节能减排与可持续发展：阐述我国能源政策、节能减排的重要性以及冷热源工程在可持续发展中的作用。
《冷热源工程》课程设计任务书一、课程教学目的（1）课程性质：《冷热源工程》是建筑环境与设备工程专业的一门重要专业课。
通过本课程的学习，使学生了解空调冷热源与其他制冷与供热系统的差别和联系，掌握空调用冷热源系统的常用理论基础知识，培养学生进行冷热源系统设计方案制定的能力，具备冷热源系统设计计算和绘图的能力。
（2）课程设计的目的：《冷热源工程》课程设计是培养学生运用本课程所学的理论和技术知识解决工程实际问题能力的重要实践教学环节，通过课程设计的锻炼，使得学生能够构架设计方案，掌握冷热源系统设计方法，提高运算、制图和查阅相关资料的能力，并进一步巩固《冷热源工程》课程所学的理论知识，初步建立工程设计概念，为从事具体工程设计打下良好的基础。
二、教学内容基本要求1．课程设计题目：某建筑空气调节系统冷热源站设计2．原始条件：建筑条件图，设计地点自定，建筑条件相同的地点必须不同3.要求供应的冷冻水温度：7/12℃；5．冷却水系统：采用循环冷却水系统，补充自来水；三、设计内容与学时分配1．查找收集设计相关资料，包括设计规范，设计手册，相关书籍，标准图集，设计地点相关设计规定和要求等；熟悉建筑图纸，1天2．根据设计条件，采用负荷指标计算冷热负荷，1天3．根据相关条件初定不同冷热源系统方案，进行方案比较优化，确定最终冷热源系统方案，3天4．确定冷热水机组型号，选择其他辅助设备，（冷冻水泵、冷却水泵、除污器、冷却塔等），（2天）5．确定冷热源机房布置方案，2天6．确定管道直径，进行水力计算，1天；7．绘图：冷热源系统工艺流程图，冷热源机房设备平面图，冷热源机房设备和管道平面图，冷热源系统轴测图，剖面图，设备大样图，要求采用计算机绘图；3天；8．写出完整的课程设计说明书。
1天说明书构成：封面；设计任务书；目录；一、设计题目与原始条件；二、负荷计算；三、方案设计和比较优化（附上图）；四、冷热水机组选择；五、设备选择（冷却塔、冷冻水泵、冷却水泵、补水泵、过滤器、水处理设备、分水器、集水器、定压装置等）；六、水力计算（包括冷却水循环系统水力计算、冷冻水循环系统水力计算，由此确定管径、流速）；七、机房布置方案；八、设计总结；九、参考文献8．答辩课程设计的最后两天为答辩时间，要求全部同学在此时间段内完成设计。
空调冷热源工程期末总结一、工程概述空调冷热源工程是指建筑物或其他场所中空调系统中的冷源和热源的供应工程。
冷源通常是指制冷机组或冷却塔，通过制冷循环将热量从室内空气中抽取出去，从而达到降温的效果。
热源通常是指锅炉、热泵等设备，通过加热循环提供热量，以满足室内供暖的需求。
该工程涉及的内容繁多，包括设备选型、管道布置、冷热源系统设计等方面。
二、工程过程及问题1. 设备选型在空调冷热源工程中，设备选型是至关重要的一环。
冷源设备通常根据设计的负荷和使用要求来选择，需考虑多种因素，如耗能情况、性能指标、维护方便程度等。
热源设备也需考虑到热负荷、供暖方式、能源消耗等因素。
在实际工程中，需根据具体条件进行综合评估，选择最适合的设备。
2. 管道布置冷热源工程中的管道布置直接影响系统的运行效果和节能效果。
合理的管道布置有利于减少能量损失，并提高系统的工作效率。
同时，还需充分考虑系统的维护和管理便利性，以确保未来的维护和检修工作可以顺利进行。
3. 冷热源系统设计冷热源系统的设计涉及到系统的供需匹配、控制策略、能源利用率等多个方面。
需充分考虑系统的安全性、可靠性、经济性等因素。
在设计中，需要进行热力计算，确定冷热源设备的选型和配置，制定合理的控制策略，以确保系统的运行效果和能源利用效率。
在工程实施过程中，我们遇到了一些问题。
首先是设备选型的问题，由于工程要求和实际条件的限制，我们需要综合考虑多种因素进行设备选型，在较短的时间内进行综合评估，确保选型的合理性。
其次是管道布置的问题，我们需要在现有条件下布置管道，尽量减少能量损耗和空间占用。
最后是系统设计的问题，需要考虑到冷热源的供需匹配、系统的控制策略等因素，在设计中进行充分的热力计算和模拟分析，确保冷热源系统的运行效果和能源利用效率。
三、解决方案及经验总结1. 设备选型方面，我们进行了大量的调研和比较，综合考虑了设备的性能指标、能源消耗、维护等因素，并与供应商进行了充分的沟通和协商。
冷热源工程设计方案1.前言在工业生产和生活中，对制冷和供热的需求越来越大。
为了满足这些需求，冷热源工程得到了广泛的发展和应用。
冷热源工程主要包括制冷机组、供热锅炉、热泵和风能、太阳能等新能源的利用。
本文将从技术和经济两方面对冷热源工程设计方案进行详细的分析和阐述。
2.技术方案设计2.1 制冷机组在现代工业生产中，制冷机组是一种重要的冷热源设备。
其工作原理是通过压缩机将低压制冷剂蒸汽压缩成高压蒸汽，然后通过冷凝器冷却成高压液体，再通过膨胀阀减压成低温低压液体，然后通过蒸发器吸热蒸发成低温低压蒸汽，完成制冷循环。
目前，常见的制冷机组有螺杆式制冷机组、离心式制冷机组和活塞式制冷机组等。
在选择制冷机组时，需要考虑到制冷机组的制冷量、能效比、噪音、安全性以及维护保养等方面。
同时，还需要结合实际的工程需求进行综合考虑，选择适合的制冷机组。
2.2 供热锅炉供热锅炉是一种常见的供热设备，其工作原理是利用燃料燃烧产生的热能将水加热成蒸汽或热水，再通过管道输送到各个使用点，完成供热循环。
在选择供热锅炉时，需要考虑到燃料种类、燃烧效率、安全性、维护保养等方面。
同时，还需要结合实际的工程需求进行综合考虑，选择适合的供热锅炉。
2.3 热泵热泵是一种新型的冷热源设备，其工作原理是通过循环工质对流体进行换热，将低温热量提升成高温热量，从而实现热量的利用。
热泵广泛应用于工业生产、生活供暖等领域，具有节能、环保、效益高的特点。
在选择热泵时，需要考虑到热泵的换热效率、运行成本、维护保养等方面。
同时，还需要结合实际的工程需求进行综合考虑，选择适合的热泵。
2.4 新能源利用除了传统的制冷机组、供热锅炉和热泵，新能源利用也是冷热源工程设计中的重要内容。
风能、太阳能等新能源具有丰富的资源量和清洁的特点，对于解决能源短缺和环境污染问题具有重要意义。
在冷热源工程设计中，借助新能源进行冷热源供应是一个重要的发展方向。
同时，需要考虑到新能源利用的技术成熟度、成本和环境影响等方面，结合实际的工程需求进行综合考虑。
冷热源工程施工方案第一部分工程概况一、项目名称：冷热源工程二、项目地点：XX市XX街道XX号三、项目概述：本项目是为了解决周边居民区冷暖设施需求，建设一套完整的冷热源工程系统，包括冷水机组、冷却塔、热水锅炉、换热器等设施，并建设相关管道和配件，为周边居民区提供冷暖服务。
第二部分施工前准备一、项目前期工作1.1 项目勘察：在项目启动前，需对施工地点进行全面勘察，了解地质土层情况和周边环境设施情况，为后续施工做好准备。
1.2 方案设计：制定施工方案并进行评审，确保施工方案符合法律法规和技术标准。
1.3 原材料采购：根据施工方案和设计要求，提前采购所需原材料和设备，并进行验收和备案。
1.4 环境保护措施：根据环保要求，对施工现场进行环境保护措施规划和落实，确保施工过程中不对周边环境造成影响。
二、施工技术准备2.1 施工人员培训：组织施工人员进行培训，包括安全技术培训、操作规程培训等，确保施工人员具备必要的技能和安全意识。
2.2 施工设备准备：准备所需的施工设备和工具，确保施工进展顺利。
2.3 安全防护措施：根据施工需要，制定相关安全防护措施和应急预案，并进行培训和演练。
第三部分施工方案一、施工流程3.1 地基处理：对施工地点进行地基处理，确保地基平整坚固，满足设备安装需要。
3.2 设备安装：按照设计要求，对冷热源设备进行安装，包括冷水机组、冷却塔、热水锅炉等设备的安装和调试。
3.3 管道铺设：进行冷热水管道的铺设，包括主管道和分支管道的铺设及连接。
3.4 设备调试：对安装完成的设备进行调试，包括设备启动、性能测试等，确保设备运行正常。
3.5 系统联调：对整套冷热源系统进行联调，确保系统各部分协调运行。
二、施工标准4.1 施工质量标准：按照相关标准和规范要求，确保施工质量符合要求。
4.2 安全施工标准：严格执行安全施工标准，确保施工现场安全。
4.3 环保施工标准：施工过程中，严格遵守环保要求，确保施工对周边环境不造成污染。

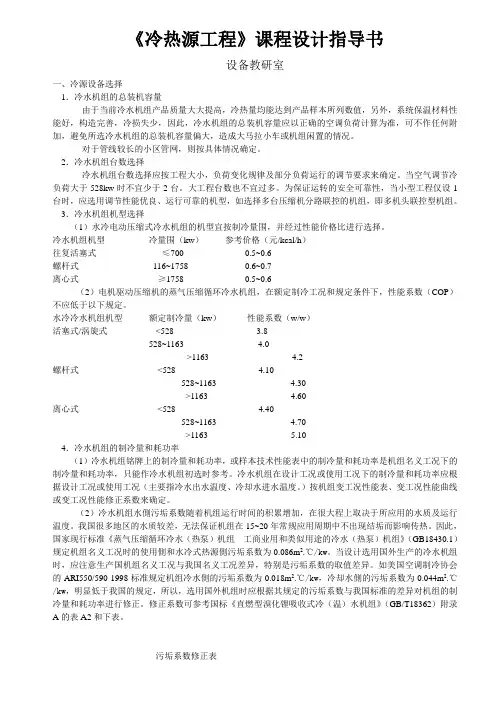

《冷热源工程》课程设计指导书设备教研室一、冷源设备选择1．冷水机组的总装机容量由于当前冷水机组产品质量大大提高，冷热量均能达到产品样本所列数值，另外，系统保温材料性能好，构造完善，冷损失少，因此，冷水机组的总装机容量应以正确的空调负荷计算为准，可不作任何附加，避免所选冷水机组的总装机容量偏大，造成大马拉小车或机组闲置的情况。
对于管线较长的小区管网，则按具体情况确定。
2．冷水机组台数选择冷水机组台数选择应按工程大小，负荷变化规律及部分负荷运行的调节要求来确定。
当空气调节冷负荷大于528kw时不宜少于2台。
大工程台数也不宜过多。
为保证运转的安全可靠性，当小型工程仅设1台时，应选用调节性能优良、运行可靠的机型，如选择多台压缩机分路联控的机组，即多机头联控型机组。
3．冷水机组机型选择（1）水冷电动压缩式冷水机组的机型宜按制冷量围，并经过性能价格比进行选择。
冷水机组机型冷量围（kw）参考价格（元/kcal/h）往复活塞式≤700 0.5~0.6螺杆式116~1758 0.6~0.7离心式≥1758 0.5~0.6（2）电机驱动压缩机的蒸气压缩循环冷水机组，在额定制冷工况和规定条件下，性能系数（COP）不应低于以下规定。
水冷冷水机组机型额定制冷量（kw）性能系数（w/w）活塞式/涡旋式<528 3.8528~1163 4.0>1163 4.2螺杆式<528 4.10528~1163 4.30>1163 4.60离心式<528 4.40528~1163 4.70>1163 5.104．冷水机组的制冷量和耗功率（1）冷水机组铭牌上的制冷量和耗功率，或样本技术性能表中的制冷量和耗功率是机组名义工况下的制冷量和耗功率，只能作冷水机组初选时参考。
冷水机组在设计工况或使用工况下的制冷量和耗功率应根据设计工况或使用工况（主要指冷水出水温度、冷却水进水温度。
）按机组变工况性能表、变工况性能曲线或变工况性能修正系数来确定。
冷热源工程课程设计冷热源工程课程设计【概述】冷热源工程课程，简称“冷源工程课程”，是一门将温度控制、能量利用和节能服务融入到建筑中的工程课程。
冷热源工程课程不仅包含传统的物理定律，物质的特性及能量的传输，还包括物理-化学-机械专业的综合知识和应用技能，主要以冷热源技术及其应用环境学、建筑学、电气与自动化、制冷与空调、暖通空调、节能、给排水和新能源等专业为基础。
根据《室外设计标准》和《气象要素条件》等国家统一规范，课程将使用教室设计、技术概念、工程原理以及实践技能等教学方法，目的在于培养未来社会新兴行业强大的技术人才。
【内容】1. 传热原理：全面讨论不同的传热原理，从物理定律、物质的特性及能量传输等方面，引导学生深入理解传热机制；2. 冷热源技术：介绍传统的冷热源技术，包括储存式传热、热交换/循环、采暖/制冷技术、太阳能回收、涡旋回收和太阳能直接利用；3. 环境学与建筑学：分析现代建筑的能源效率问题，引导学生学习节能服务融入建筑中的各种新技术；4. 电气与自动化：教授环境控制系统的电气原理和自动化系统，例如环境传感器与处理器系统，建筑能耗监测与控制系统；5. 制冷与空调：介绍冷水系统和冷负荷计算，以及空调系统的原理、制冷剂的性质和可再生制冷技术；6. 暖通空调：学习暖通空调的设计、管道泵设计、管网制订、水处理设备等；7. 节能：分析能源效率管理技术，智能能源系统、照明和通风设备周边节能技术，高效节能燃烧器应用，常见的节能材料以及能量可再生利用技术；8. 给排水：学习给排水系统的设计与施工，例如供水系统、排水系统、消防系统和特种灌溉系统；9. 新能源：学习可再生能源的利用，比如水力发电、太阳能电池、生物质能的存储，利用气态燃料发电；10. 安全与环境教育：提供安全和环境友好型工程服务，特别是在节能减排和绿色建筑综合设计中，重视可持续发展和安全技术方面的保护。
【总结】冷热源工程课程，将传统的物理定律、物质特性及能量传输知识、冷热源技术、环境学与建筑学、电气与自动化、制冷与空调、暖通空调、节能、给排水和新能源等知识综合，旨在培养未来社会新兴行业的技术人才，。
冷热源工程第3版习题答案冷热源工程第3版习题答案冷热源工程是现代建筑中的重要组成部分，它涉及到制冷、供暖和通风等方面的技术。
在学习冷热源工程的过程中，习题是不可或缺的一部分，它能够帮助我们巩固所学的知识，并提供实践操作的机会。
本文将为大家提供冷热源工程第3版习题的答案，希望能够帮助大家更好地理解和掌握这门学科。
第一章：制冷系统1.1 什么是制冷系统？制冷系统是一种将热量从低温区域转移到高温区域的装置。
它包括了压缩机、冷凝器、膨胀阀和蒸发器等组件。
1.2 制冷系统的工作原理是什么？制冷系统通过循环工作流体，在压缩机的作用下，将低温低压的工质吸入，经过压缩后，变为高温高压的气体。
然后，气体通过冷凝器散热，变为高温高压的液体。
接着，液体通过膨胀阀降压，变为低温低压的液体。
最后，液体进入蒸发器，吸收外界热量，从而实现制冷效果。
第二章：供暖系统2.1 什么是供暖系统？供暖系统是一种通过加热空气或水来提供室内热量的装置。
它包括了锅炉、散热器、管道和阀门等组件。
2.2 供暖系统的工作原理是什么？供暖系统通过锅炉将水加热，然后将热水通过管道输送到散热器。
散热器通过辐射和对流的方式将热量传递给室内空气，从而提供室内的供暖效果。
第三章：通风系统3.1 什么是通风系统？通风系统是一种通过空气流动来实现室内空气的更新和空气质量的改善的装置。
它包括了风机、管道、风口和排风口等组件。
3.2 通风系统的工作原理是什么？通风系统通过风机产生的气流，将室内的污浊空气排出，同时将新鲜空气引入室内。
新鲜空气经过过滤和调节后，通过风口进入室内，从而实现室内空气的更新和空气质量的改善。
总结：冷热源工程是现代建筑中不可或缺的一部分，它涉及到制冷、供暖和通风等方面的技术。
通过学习习题，我们可以更好地理解和掌握这门学科。
本文为大家提供了冷热源工程第3版习题的答案，希望能够帮助大家在学习中取得好的成绩。
同时，也希望大家能够将所学的知识应用到实际工程中，为建筑行业的发展做出贡献。
冷热源工程施工方案一、工程概况冷热源工程是指利用地热、太阳能、空气能等自然资源作为能源，通过热泵技术将低温热量转化为高温热量或者将高温热量转化为低温热量，为建筑物提供冷热水。
本次冷热源工程施工项目位于某地，总建筑面积约为10000平方米，包括办公楼、餐厅、会议室等各种建筑类型。
二、施工准备1. 资质准备：施工单位需具备相关的建筑工程施工总承包资质和专业化安装资质，施工人员需持相关证书，并且具备相关经验。
2. 材料准备：根据设计要求，准备好所有需要的设备、管道、阀门等材料，并且保证材料质量符合标准。
3. 现场考察：在正式施工前，进行现场考察，了解工程场地的具体情况，确定施工方案。
4. 施工计划：制定详细的施工计划，包括工程概况、施工流程、施工标准、质量要求等内容，确保施工按计划进行。
三、施工流程1. 地面平整：首先对工程场地进行地面平整和清理，确保施工区域整洁。
2. 安装设备：根据设计要求，安装冷热源设备，包括热泵、换热器、储热罐等设备。
3. 布置管道：根据设计图纸，对冷热水循环管道进行布置，确保管道连接顺畅、不漏水。
4. 进行焊接：进行管道焊接工作，确保焊接质量符合要求。
5. 施工调试：对设备和管道进行调试，确保正常运行。
6. 通水试运行：进行通水试运行，检查冷热水系统是否正常运转，是否存在漏水情况。
7. 安装监测系统：安装冷热水系统监测系统，实时监测冷热水系统运行情况，确保系统稳定运行。
8. 验收交付：完成施工后，进行冷热源工程验收，确保工程质量符合要求，交付使用。
四、施工标准1. 设备安装：设备安装必须符合相关标准和规范，确保设备运行正常。
2. 管道焊接：管道焊接工艺必须符合标准，焊接接头必须牢固、无裂纹。
3. 施工质量：施工过程中，必须严格遵守相关标准和规范，确保工程质量。
4. 安全生产：施工过程中，必须严格遵守相关安全规定，确保施工安全。
五、施工质量控制1. 施工过程中，定期进行质量检查，及时发现问题并进行整改。
冷热源工程知识点总结一、引言冷热源工程是指利用自然界的低温能源来进行制冷、供暖、热水供应等工程，是目前节能环保的热工程技术之一。
冷热源工程主要依靠地热、空气、水体等自然资源进行热能交换，通过热泵、地源热泵、空气源热泵等技术将低温热能转换成适用于建筑空间的舒适环境。
二、热源工程基础知识1. 热泵原理热泵原理是冷热源工程的核心技术之一。
热泵是利用流体的循环流动，通过显热和潜热的变化，完成热能的转化。
根据热泵原理，热泵利用低温热源进行工作，通过压缩和膨胀循环，使低温能源转化为高温能源，提供制冷、供暖和热水等功能。
2. 热泵的组成热泵系统主要由蒸发器、压缩机、冷凝器和膨胀阀组成。
蒸发器用于从低温环境中吸收热量，压缩机用于压缩流体，冷凝器用于释放热量，膨胀阀用于控制流体的压力和流量。
3. 热泵的工作循环热泵系统的工作循环一般包括蒸发、压缩、冷凝和膨胀四个过程。
在蒸发过程中，低温流体从蒸发器中蒸发，吸收热量。
随后，压缩机对蒸发后的流体进行压缩，提高其温度和压力。
然后，流体通过冷凝器释放热量，使其冷凝成液体。
最后，流体通过膨胀阀减压，回到蒸发器重新循环。
4. 热泵系统的工作原理热泵系统工作原理是利用热力循环的原理，通过不同工质的相变过程（蒸发和冷凝）实现热量的转移。
热泵系统利用低温热源，通过不同压力和温度的相变过程，实现热能的提升，从而实现供暖、制冷和热水供应的功能。
三、冷热源系统的分类1. 地源热泵系统地源热泵系统是利用地热能源进行热能交换的热泵系统。
通过埋设地下换热器（地埋管、井型换热器等），利用地下土壤温度较为恒定的特点，实现冬季取暖、夏季制冷和热水供应。
2. 空气源热泵系统空气源热泵系统是利用大气空气中的热能进行热能交换的热泵系统。
通过空气中低温热能的吸收和转换，实现冬季取暖、夏季制冷和热水供应。
3. 水源热泵系统水源热泵系统是利用水体中的低温能源进行热能交换的热泵系统。
通过水体的循环利用，实现冬季取暖、夏季制冷和热水供应。
暖通冷热源工程方案一、项目背景暖通冷热源工程是指供热、供冷系统的集中供热、供冷系统和分户采暖、供冷系统的供热、供冷系统工程。
随着城市化进程的加快，城市建筑密度的增大，能源需求的增加，对于暖通冷热源工程的需求也越来越大。
因此，科学合理地设计暖通冷热源工程方案显得尤为重要。
二、方案设计1. 供热系统设计（1）供热源选择根据项目所在地气候条件、能源供应情况、建筑热负荷等因素选择最适合的供热源。
常见的供热源有燃煤锅炉、燃气锅炉、电热锅炉、地源热泵、太阳能热水等。
（2）配热管网设计根据建筑物的布局、热负荷需求、管网输配热的距离和输送热量等因素，设计合理的配热管网。
在设计时需要考虑管网的防腐、绝热、可靠性等因素，确保管网的安全可靠。
2. 供冷系统设计（1）供冷源选择根据项目所在地气候条件、建筑冷负荷需求、能源供应等因素选择最适合的供冷源。
可以选择空调机组、冷冻水机组、地源热泵、吸收式制冷机等供冷设备。
（2）冷却水系统设计根据建筑物的布局、冷负荷需求、冷却水输送距离和冷却水需求量等因素，设计合理的冷却水系统。
需要考虑冷却水管网的防腐、抗压、水质稳定等因素，确保冷却水系统的稳定运行。
3. 设备选型根据实际情况，选择合适的供热、供冷设备。
需要考虑设备的功率大小、节能性能、运行成本、维护便捷性等因素，确保设备的稳定高效运行。
4. 节能设计在暖通冷热源工程设计中，要注重节能性能。
可以通过冷热源系统的优化设计、设备选型的合理选择、管网系统的节能设计等手段，降低能耗，提高能源利用率。
在暖通冷热源工程设计中，要注重安全性能。
可以通过设备选型的安全可靠性、管网系统的防腐、绝热性能、防火防爆设计等手段，确保系统的安全稳定运行。
6. 自动化控制设计在暖通冷热源工程设计中，要注重自动化控制性能。
可以通过智能化控制系统的应用，实现对供热、供冷系统的自动化调控，确保系统的稳定高效运行。
7. 环保设计在暖通冷热源工程设计中，要注重环保性能。
目录一、设计题目 (2)二、原始资料 (2)三、确定冷源方案 (2)1、冷水机组技术分析 (2)2、冷水机组经济性分析 (4)四、冷冻水系统的设备选型和计算 (10)1、冷冻水泵流量Q的确定 (10)2、冷冻水泵扬程H 的确定 (10)3、冷冻水泵型号及技术参数表 (12)4、冷冻水泵配管布置............................................................................. 错误!未定义书签。
1、分水器和集水器的构造和用途 (8)2、集水器的选型 (8)3、分水器的选型 (9)五、膨胀水箱配置与计算 (9)1、膨胀水箱的构造 (9)2、膨胀水箱容积的确定 (9)3、膨胀水箱的选型 (10)六、冷冻水系统的设备选型和计算 (10)1、冷冻水泵流量Q的确定 (10)2、冷冻水泵扬程H 的确定 (10)3、冷冻水泵型号及技术参数表 (12)4、冷冻水泵配管布置............................................................................. 错误!未定义书签。
七、冷却水系统的设备选型和计算 (13)1、冷却塔选型及技术参数表 (13)2、冷却水泵流量Q的确定 (13)3、冷却水泵扬程H 的确定 (13)4、冷却水泵型号及技术参数表 (15)5、冷却水泵配管布置 (16)八、个人小结 (16)九、参考资料 (16)一、设计题目上海市悦荟大楼制冷机房设计二、原始资料1、空调冷负荷2.0MW（空调总面积15000m2）2、当地可用的能源情况：电：价格：1.0元/度天然气：价格： 1.3元/m3；热值：33.45MJ/m3；蒸汽：价格：180元/吨；蒸汽压力为：0.8MPa燃油：价格：4.76元/升；低位发热量均为：42840kJ/kg3、冷冻机房外冷冻水管网总阻力：0.35MPa4、土建资料制冷机房建筑平面图（见附图），其中水冷式冷水机组冷却塔高度为：20 m三、确定冷源方案1、冷水机组技术分析（一）水冷蒸汽压缩式冷水机组A、螺杆式冷水机组B、离心式冷水机组（二）蒸汽溴化锂冷水机组（三）风冷蒸气压缩式冷水机（四）直燃溴化锂冷水机组2、冷水机组经济性分析（一）方案一：螺杆式冷水机组（二）选用设备：美的570/MZ螺杆式冷水机组美的570/MZ冷水机组性能参数1）固定费用设备初投资：328164元×3=98万元 安装费用：98×25%=24.5万元固定费用：使用年限n=15年，银行年利率i=4.9%1)1()1(1-++⨯=nni i i L L =11万元 2）年度使用费用耗电费用：92×3×24×114×1.0=75.5万元 3）年度总费用 11+75.5=86.5万元（二）方案二：蒸汽溴化锂冷水机组 选用设备：三洋FG22H 蒸汽溴化锂冷水机组三洋FG14H 冷水机组性能参数1）固定费用设备初投资：288888元×3=866664万元 安装费用：86.66×25%=21.66万元固定费用：使用年限n=10年，银行年利率i=4.9%1)1()1(1-++⨯=nni i i L L =13.87万元 2）年度使用费用蒸汽使用费用：619×3×24×92×180÷1000=73.8万元 耗电费用：506×3×92×24×1=335万元 3）年度总费用13.87+73.8+335=422.67万元 （三）方案三：离心式冷水机组选用设备：美的离心式冷水机组美的离心式冷水机组性能参数1）固定费用设备初投资：642439元×3=192万元 安装费用：192×25%=48.18万元固定费用：使用年限n=10年，银行年利率i=4.9%1)1()1(1-++⨯=nni i i L L =30.95万元 2）年度使用费用耗电费用：1758×3×92×24×1=1614万元 3）年度总费用90.95+1614=1704万元 （四）机组技术参数汇总表 综上所述，三种方案进行经济性比较，该地区经济性最优方案为方案一，即螺杆式冷水机组。
四、 分水器、集水器的选择1、分水器和集水器的构造和用途在中央空调系统中，为利于各空调分区流量分配和调节灵活方便，在水系统的供回水干管上分别设置分水器和集水器，再分别连接各空调分区的供水管和回水管。
分集水器构造图如下：2、集水器的选型在中央空调系统中，为利于各空调分区流量分配和调节灵活方便，在水系统的供回水干管上分别设置分水器和集水器，再分别连接各空调分区的供水管和回水管。
根据选定方案的机组，可知系统冷冻水量为98.4*3=295.2 m 3/h ，取集水器内水流速为0.8m/s由Av Q =求得集水管管径m V Q36.036008.014.32.2954360014.34DN =⨯⨯⨯=⨯=因此，选取集水管管径为DN=400mm 。
将集水器供应范围分三区供水，设分支管数量为3支，遵循流量均匀分配原则，每分支流量为98.4m 3/h ，取管内流速为1.5m/s 。
则分支管管径为m V Q D 15.036005.114.34.984360014.3411=⨯⨯⨯=⨯=因此，选取分支管管径为D=200mm 。
L1=200+60=260mm L2=2×200+120=520mm L3=2×200+120=520mm L4=200+60=260mmL 总=20+260+520+520+260+20=1600mm 3、分水器的选型分水器的直径、长度、和管间距与集水器的相同，只是接管顺序相反。
五、 膨胀水箱配置与计算1、膨胀水箱的构造膨胀水箱是一个用钢板焊制的容器，膨胀水箱上的接管有：循环管、膨胀管、信号管、溢流管、排污管。
2、膨胀水箱容积的确定V P =α△t V S式中： V P ——膨胀水箱有效容积，单位：m ³； α——水的体积膨胀系数，取0.0006L/℃； t ∆——最大的水温变化值，取30℃； S V ——系统水容量，m ³；运行制式为供冷时，取全空气系统的系统水容量为0.5L/㎡，空调面积为15000㎡。
V S =0.5×15000/1000=7.5m ³ V P =0.0006×30×7.5=0.135m ³ 3、膨胀水箱的选型六、 冷冻水系统的设备选型和计算1、 冷冻水泵流量Q 的确定MAX Q ⨯=1Q β式中：Q ——冷冻水泵流量，m 3/h ； 1β——流量富裕系数，取1.2；MAX Q ——单台冷水机组冷冻水流量，98.4m 3/h ∴单台冷冻水泵流量为：118.08 m 3/h 。
2、冷冻水泵扬程H 的确定冷冻水泵扬程=沿程阻力+局部阻力+冷水机组蒸发器阻力+末端空气冷却器阻力。
（1） 沿程阻力+局部阻力：196.705kPa冷冻水最不利环路图表5-1 冷冻水最不利环路局部阻力系数管段名称个数ξ1 截止阀（普通型）2 18 90°弯头 2 5 四通 1 42截止阀90°弯头四通42128.51.53.53 截止阀止回阀21144.6 三通 1 174 截止阀 1 8四通 1 45 三通 截止阀 2 1 6.5 7.5（2） 冷水机组蒸发器阻力：67kpa（3） 冷冻机房外冷冻水管网总阻力：350 kpa （4） H max =196.705+67+350=613.705kpaMAX H H 2⨯=β式中：H ——冷冻水泵扬程，kpa ；2β——扬程富裕系数，1.1-1.2，取值 1.2； MAX H ——总阻力，434.349kpa ； ∴单台冷冻水泵扬程为：736.446 kpa 即75mH2O格兰富双吸泵冷冻水泵技术参数表七、 冷却水系统的设备选型和计算1、冷却塔选型及技术参数表 （1）冷却水量G 的确定)(G 210w w t t c kQ -=式中：Q 0——制冷机冷负荷，KW ；k ——制冷机制冷时耗工的热量系数，压缩式制冷机，取值 1.2； t w1、t w2——冷却塔进、出水温度，℃；压缩式制冷机，取值4℃；C ——水的比热容，kJ/(kg ·℃)冷却水量G=（1.2×572）/（4.19×4）=40.95kg/s冷却水量考虑1.1-1.2的安全系数，取值1.2，则冷却水量G=176.905 m 3/h 。
（2）冷却塔的选型2、冷却水泵流量Q 的确定MAX Q ⨯=1Q β式中：Q ——冷却水泵流量，m 3/h ；1β——流量富裕系数，取1.2；MAX Q ——单台冷水机组冷却水流量，123m 3/h ∴单台冷却水泵流量为：147.6 m 3/h 。
3、冷却水泵扬程H 的确定冷却水泵扬程=冷水机组冷凝器阻力+冷却塔集水盘水位至冷却塔布水器的高差+冷却塔布水器所需的喷射压头+沿程阻力+局部阻力 （1）冷水机组冷凝器阻力：21kpa（2）取冷却塔集水盘水位至冷却塔布水器的高差：1.5m （3）冷却塔布水器所需的喷射压头：100 kpa （4）沿程阻力+局部阻力：47.394kPa （5） H max =47.394+51+15+100=213..394kpaMAX H H 2⨯=β式中：H ——冷却水泵扬程，kpa ；2β——扬程富裕系数，1.05-1.10，取值 1.1； MAX H ——总阻力，213.394kpa ；∴单台冷却水泵扬程为：234.7334kpa ，即23mH 2O冷却水最不利环路图表5-5 冷却水最不利环路局部阻力系数表管段名称 个数 ξ 190°弯头 1 1.5 四通1 3.5 2截止阀2143 三通 1 14 三通 1 3 弯头 3 35四通 1 2 截止阀止回阀Y型过滤器211155.536 截止阀（普通型） 2 8.6 弯头 1 17 弯头 1 18 90°弯头 1 14、冷却水泵型号及技术参数表5、冷却水泵配管布置配管布置方法同冷冻水泵配管布置。
八、个人小结通过这次的冷热源课程设计，对冷热源工程有了更深刻的理解和认识。
在课程设计过程中，对建筑制冷机房的设计具有了一个框架的认识，了解到具体将学到的知识如何运用到实际建筑设计当中，每一个数字都是经过计算打磨后的结果，容不得有一丝马虎，前面的一个小错误可能就会导致后面的大错误，丝毫不得马虎，反复修改和计算得出的结果使我们学习的过程。
