【华中科技大学结构力学习题练习及讲解】3静定梁与刚架习题课

第3章　静定梁与静定刚架
3.1　复习笔记【知识框架】
【重点难点归纳】

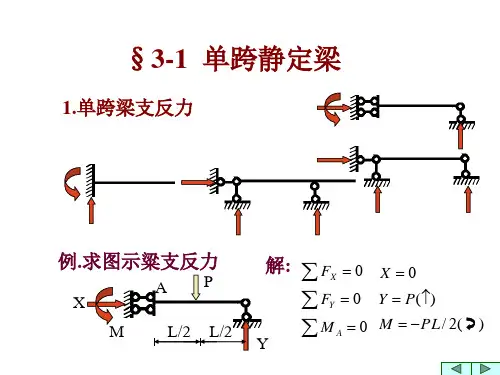

一、单跨静定梁　★★★★
1．内力
表3-1-1　内力的基本概念
图3-1-1
图3-1-22．内力与外力间的微分关系及积分关系（1）由平衡条件导出的微分关系式
计算简图如图3-1-3所示，微分关系式为
（Ⅰ）
d d d d d d s
s N
F q x
x M F
x F p x
x ⎧=⎪⎪⎪=
⎨⎪⎪=-⎪⎩-（）（）
图3-1-3
（2）荷载与内力之间的积分关系
如图3-1-4
所示，结合式（Ⅰ）可得梁的内力积分公式，积分公式及其几何意义见表3-1-2。

图3-1-4
表3-1-2　内力的积分公式及几何意义
3．叠加法作弯矩图
表3-1-3　常用叠加法及其作图步骤
图3-1-5
图3-1-6
二、多跨静定梁　★★★★
多跨静定梁是由构造单元（如简支梁、悬臂梁）多次搭接而成的几何不变体系，其计算简图见图3-1-7，几何构造、计算原则、传力关系见表3-1-4。

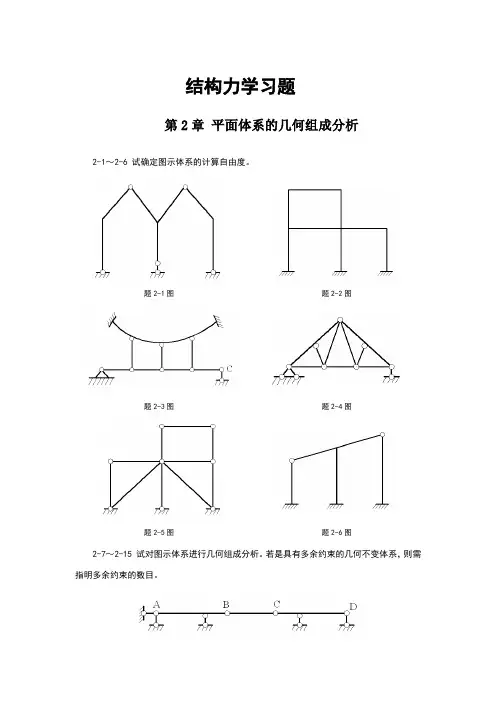

结构力学习题第2章平面体系的几何组成分析2-1～2-6 试确定图示体系的计算自由度。

题2-1图题2-2图题2-3图题2-4图题2-5图题2-6图2-7～2-15 试对图示体系进行几何组成分析。

若是具有多余约束的几何不变体系，则需指明多余约束的数目。

题2-7图题2-8图题2-9图题2-10图题2-11图题2-12图题2-13图题2-14图题2-15图题2-16图题2-17图题2-18图题2-19图题2-20图题2-21图2-1 1=W 2-1 9-=W 2-3 3-=W 2-4 2-=W 2-5 1-=W 2-6 4-=W2-7、2-8、2-12、2-16、2-17无多余约束的几何不变体系 2-9、2-10、2-15具有一个多余约束的几何不变体系 2-11具有六个多余约束的几何不变体系2-13、2-14几何可变体系为2-18、2-19 瞬变体系2-20、2-21具有三个多余约束的几何不变体系第3章静定梁和静定平面刚架的内力分析3-1 试作图示静定梁的内力图。

（a）（b）(c) (d)习题3-1图3-2 试作图示多跨静定梁的内力图。

（a）（b）(c)习题3-2图3-3～3-9 试作图示静定刚架的内力图。

习题3-3图习题3-4图习题3-5图习题3-6图习题3-7图习题3-8图习题3-9图3-10 试判断图示静定结构的弯矩图是否正确。

(a)(b)(c) (d)部分习题答案3-1 （a ）m kN M B ⋅=80（上侧受拉），kN F RQB 60=，kN F L QB 60-=（b ）m kN M A ⋅=20（上侧受拉），m kN M B ⋅=40（上侧受拉），kN F RQA 5.32=，kN F L QA 20-=，kN F LQB 5.47-=，kN F R QB 20=(c) 4Fl M C =（下侧受拉），θcos 2F F L QC =3-2 (a) 0=E M ，m kN M F ⋅-=40（上侧受拉），m kN M B ⋅-=120（上侧受拉）（b ）m kN M RH ⋅-=15(上侧受拉)，m kN M E ⋅=25.11（下侧受拉）（c ）m kN M G ⋅=29(下侧受拉)，m kN M D ⋅-=5.8(上侧受拉)，m kN M H ⋅=15(下侧受拉) 3-3 m kN M CB ⋅=10（左侧受拉），m kN M DF ⋅=8（上侧受拉），m kN M DE ⋅=20（右侧受拉） 3-4 m kN M BA ⋅=120（左侧受拉）3-5 m kN M F ⋅=40（左侧受拉），m kN M DC ⋅=160（上侧受拉），m kN M EB ⋅=80(右侧受拉)3-6 m kN M BA ⋅=60（右侧受拉），m kN M BD ⋅=45（上侧受拉），kN F QBD 46.28=3-7 m kN M C ⋅=70下（左侧受拉），m kN M DE ⋅=150（上侧受拉），m kN M EB ⋅=70(右侧受拉) 3-8 m kN M CB ⋅=36.0（上侧受拉），m kN M BA ⋅=36.0（右侧受拉） 3-9 m kN M AB ⋅=10（左侧受拉），m kN M BC ⋅=10（上侧受拉） 3-10 （a ）错误 （b ）错误 （c ）错误 （d ）正确第4章 静定平面桁架和组合结构的内力分析4-1 试判别习题4-1图所示桁架中的零杆。

习题及参考答案【习题2】【习题3】【习题4】【习题5】【习题6】【习题8】【习题9】【习题10】【习题11】【习题12】【习题13】【习题14】【参考答案】习题22-1～2-14试对图示体系进行几何组成分析，如果是具有多余联系的几何不变体系，则应指出多余联系的数目。

题2-1图题2-2图题2-3图题2-4图题2-5图题2-6图题2-7图题2-8图题2-9图题2-10图题2-11图题2-12图 题2-13图 题2-14图习题33-1 试作图示多跨静定梁的M 及Q 图。

(b)(a)20kN40kN20kN/m40kN题3-1图3-2 试不计算反力而绘出梁的M 图。

(b)5kN/m40kN(a)题3-2图习题44-1 作图示刚架的M 、Q 、N 图。

(c)(b)(a)20kN /m2kN /m题4-1图4-2 作图示刚架的M 图。

P(e)(d)(a)(b)(c)20k N /m4kN题4-2图4-3 作图示三铰刚架的M 图。

(b)(a)题4-3图4-4 作图示刚架的M 图。

(a)题4-4图4-5 已知结构的M 图，试绘出荷载。

(b)(a)题4-5图4-6 检查下列刚架的M 图，并予以改正。

(e)(g)(h)P(d)(c)(a)(b)(f)题4-6图习题55-1 图示抛物线三铰拱轴线方程x x l lfy )(42-=，试求D 截面的内力。

题5-1图5-2 带拉杆拱，拱轴线方程x x l lfy )(42-=，求截面K 的弯矩。

C题5-2图 题5-3图5-3 试求图示带拉杆的半圆三铰拱截面K 的内力。

习题66-1 判定图示桁架中的零杆。

(c)(b)题6-1图6-2 用结点法计算图示桁架中各杆内力。

(b)题6-2 图6-3 用截面法计算图示桁架中指定各杆的内力。

(b)题6-3图6-4 试求图示组合结构中各链杆的轴力并作受弯杆件的M 、Q 图。

(a)题6-4图6-5 用适宜方法求桁架中指定杆内力。

(c)(b)(a)题6-6图习题88-1 试作图示悬臂梁的反力V B 、M B 及内力Q C 、M C 的影响线。

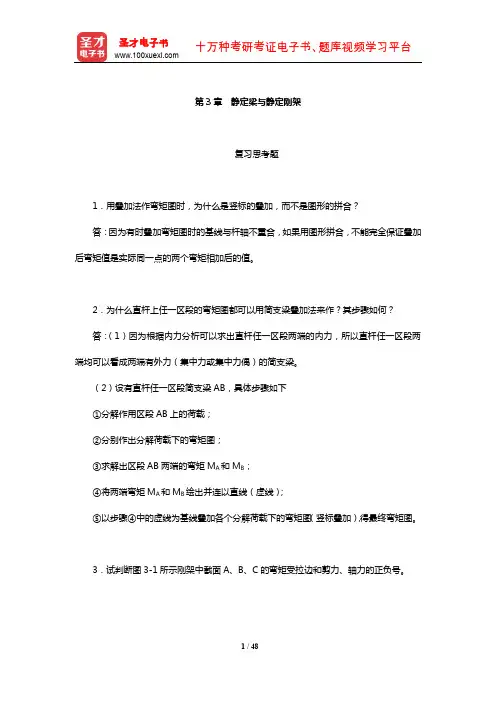

第3章静定梁与静定刚架复习思考题1．用叠加法作弯矩图时，为什么是竖标的叠加，而不是图形的拼合？答：因为有时叠加弯矩图时的基线与杆轴不重合，如果用图形拼合，不能完全保证叠加后弯矩值是实际同一点的两个弯矩相加后的值。

2．为什么直杆上任一区段的弯矩图都可以用简支梁叠加法来作？其步骤如何？答：（1）因为根据内力分析可以求出直杆任一区段两端的内力，所以直杆任一区段两端均可以看成两端有外力（集中力或集中力偶）的简支梁。

（2）设有直杆任一区段简支梁AB，具体步骤如下①分解作用区段AB上的荷载；②分别作出分解荷载下的弯矩图；③求解出区段AB两端的弯矩M A和M B；④将两端弯矩M A和M B绘出并连以直线（虚线）；⑤以步骤④中的虚线为基线叠加各个分解荷载下的弯矩图（竖标叠加），得最终弯矩图。

3．试判断图3-1所示刚架中截面A、B、C的弯矩受拉边和剪力、轴力的正负号。

图3-1答：轴力以受压为负，受拉为正；剪力以使截面顺时针旋转为正。

（1）截面A：左边受拉，剪力为负，轴力为负；（2）截面B：右边受拉，剪力为正，轴力为正；（3）截面C：左边受拉，剪力为正，轴力为正。

4．怎样根据静定结构的几何构造情况（与地基按两刚片、三刚片规则组成，或具有基本部分与附属部分等）来确定计算反力的顺序和方法？答：（1）与地基按两刚片，例如简支梁，支座反力只有三个，对某一端点取矩直接解除约束反力。

（2）与地基按三刚片规则组成，例如三铰刚架，支座反力有四个，考虑结构整体的三个平衡方程外，还需再取刚架的左半部（或右半部，一般取外荷载较少部分）为隔离体建立一个平衡方程方可求出全部反力。

（3）具有基本部分与附属部分时，按先附属后基本的计算顺序，求解支座反力。

5．当不求或少求反力而迅速作出弯矩图时，有哪些规律可以利用？答：当不求或少求反力而迅速作出弯矩图时，如下规律可以利用（1）结构上若有悬臂部分及简支梁部分（含两端铰接直杆承受横向荷载）弯矩图可先行绘制出；（2）直杆的无荷区段弯矩图为直线和铰处弯矩为零；（3）刚结点的力矩平衡条件；（4）外力与杆轴重合时不产生弯矩；（5）外力与杆轴平行及外力偶产生的弯矩为常数；（6）对称性的合理利用；（7）区段叠加法作弯矩图。

构造力学习题第2章平面体系的几何组成分析2-1～2-6 试确定图示体系的计算自由度。

题2-1图题2-2图题2-3图题2-4图题2-5图题2-6图2-7～2-15 试对图示体系进展几何组成分析。

假设是具有多余约束的几何不变体系，那么需指明多余约束的数目。

题2-7图题2-8图题2-9图题2-10图题2-11图题2-12图题2-13图题2-14图题2-15图题2-16图题2-17图题2-18图题2-19图题2-20图题2-21图2-11=W2-1 9-W=2-3 3-W=2-4 2-W=2-5 1-W=2-6 4-W=2-7、2-8、2-12、2-16、2-17无多余约束的几何不变体系2-9、2-10、2-15具有一个多余约束的几何不变体系2-11具有六个多余约束的几何不变体系2-13、2-14几何可变体系为2-18、2-19 瞬变体系2-20、2-21具有三个多余约束的几何不变体系第3章静定梁和静定平面刚架的内力分析3-1 试作图示静定梁的内力图。

〔a〕〔b〕(c) (d)习题3-1图3-2 试作图示多跨静定梁的内力图。

〔a〕〔b〕(c)习题3-2图3-3～3-9 试作图示静定刚架的内力图。

习题3-3图习题3-4图习题3-5图习题3-6图习题3-7图习题3-8图习题3-9图3-10 试判断图示静定构造的弯矩图是否正确。

(a)(b)(c)(d)局部习题答案3-1〔a 〕m kN M B ⋅=80〔上侧受拉〕，kN F RQB 60=，kN F L QB 60-=〔b 〕m kN M A ⋅=20〔上侧受拉〕，m kN M B ⋅=40〔上侧受拉〕，kN F RQA 5.32=，kN F L QA 20-=，kN F LQB 5.47-=，kN F R QB 20=(c)4Fl M C =〔下侧受拉〕，θcos 2F F L QC =3-2 (a)0=E M ，m kN M F ⋅-=40〔上侧受拉〕，m kN M B ⋅-=120〔上侧受拉〕〔b 〕m kN M RH ⋅-=15(上侧受拉)，m kN M E ⋅=25.11〔下侧受拉〕〔c 〕m kN M G ⋅=29(下侧受拉)，m kN M D ⋅-=5.8(上侧受拉)，m kN M H ⋅=15(下侧受拉) 3-3 m kN M CB ⋅=10〔左侧受拉〕，m kN M DF ⋅=8〔上侧受拉〕，m kN M DE ⋅=20〔右侧受拉〕 3-4 m kN M BA ⋅=120〔左侧受拉〕3-5 m kN M F ⋅=40〔左侧受拉〕，m kN M DC ⋅=160〔上侧受拉〕，m kN M EB ⋅=80(右侧受拉) 3-6 m kN M BA ⋅=60〔右侧受拉〕，m kN M BD ⋅=45〔上侧受拉〕，kN F QBD 46.28=3-7 m kN M C ⋅=70下〔左侧受拉〕，m kN M DE ⋅=150〔上侧受拉〕，m kN M EB ⋅=70(右侧受拉) 3-8 m kN M CB ⋅=36.0〔上侧受拉〕，m kN M BA ⋅=36.0〔右侧受拉〕 3-9 m kN M AB ⋅=10〔左侧受拉〕，m kN M BC ⋅=10〔上侧受拉〕 3-10 〔a 〕错误 〔b 〕错误 〔c 〕错误 〔d 〕正确第4章 静定平面桁架和组合构造的内力分析4-1 试判别习题4-1图所示桁架中的零杆。

结构力学自测题(第二单元静定梁刚架内力计算)结构力学自测题（第二单元静定梁、刚架内力计算）姓名 学号一、是 非 题（将 判 断 结 果 填 入 括 弧 ：以 O 表 示 正 确 ，以 X 表 示 错 误 ）1、在 静 定 刚 架 中 ，只 要 已 知 杆 件 两 端 弯 矩 和 该 杆 所 受 外 力 ， 则 该 杆 内 力 分 布 就 可 完 全 确 定 。

（ ）2、图 示 结 构 B 支 座 反 力 等 于 P /2 ()↑。

（ ）3、图 示 结 构 的 支 座 反 力 是 正 确 的 。

（ ）4、图 示 结 构 ||M C =0 。

（ ）5、图 示 两 相 同 的 对 称 三 铰 刚 架，承 受 的 荷 载 不 同 ，但 二 者 的 支 座 反 力 是 相 同 的。

（ ）6、图 示 结 构 M 图 的形 状 是 正 确 的 。

（ ）M 图二、选 择 题 （ 将 选 中 答 案 的 字 母 填 入 括 弧 内 ）1、对 图 示 的 AB 段 ， 采 用 叠 加 法 作 弯 矩 图 是 ：A. 可 以 ；B. 在 一 定 条 件 下 可 以 ；C. 不 可 以 ；D. 在 一 定 条 件 下 不 可 以 。

（ ）2、图 示 两 结 构 及 其 受 载 状 态 ， 它 们 的 内 力 符 合 。

A. 弯 矩 相 同 ， 剪 力 不 同 ；B. 弯 矩 相 同 ， 轴 力 不 同 ；C. 弯 矩 不 同 ， 剪 力 相 同 ；D. 弯 矩 不 同 ， 轴 力 不 同 。

（ ）P Pl3、 图 示 结 构 M K （ 设 下 面 受 拉 为 正 ） 为 :A. qa 22 ； B －qa 22 ；C. 3qa 22 ；D. 2qa 2 。

（ ）2 a4、图示 结 构 M DC （设 下 侧 受 拉 为 正 ）为 ：A. － Pa ；B. Pa ；C.－Pa ； D. Pa 2。

（）三、填 充 题 （ 将 答 案 写 在 空 格 内 ）1、在 图 示 结 构 中， 无 论 跨 度，高 度 如 何 变 化，M CB 永 远 等 于 M BC 的 倍 ，q使 刚 架 侧 受 拉 。

结构力学第一题绪论和基本概念1.从几何角度来看，结构可分为哪几类？（）A.杆系结构、板和壳结构和实体结构B.复杂的杆系和板壳C.飞机蒙皮D.轮船发动机2.何为结构？（）A. 建筑物中门、窗。

B.建筑物中承受载荷而起骨架作用的部分。

C. 建筑物中玻璃。

D. 建筑物中水泥。

3.结构力学中的杆是指（）A. 一个方向的尺寸远小于其它两方向的尺寸的构件。

B. 一个方向的尺寸远大于其它两方向的尺寸的构件。

C.三个方向的尺寸几乎相等。

D. 曲面构件。

4.计算简图是指（）A建筑结构平面设计图。

B. 建筑结构三维立体图。

C. 用一个简化的图形来代替实际结构。

D实际建筑结构效果图5.选择计算简图的原则是（）A把实际构件变为平面结构。

B.计算越简单越好C. 保留实际构件所有的材料。

D从实际出发，分清主次，略去细节。

6.结构力学中的外力类型有（）A集中力、分布力和外力矩。

B. 应力、分布力和力矩。

C. 集中力、剪力和力矩。

D集中力、分布力和轴力。

7.结构力学中杆件简化是用（）A. 其中性轴表示B. 其形心表示C.其轴线表示D. 其实际图形表示8.结构力学中按计算简图分类，可分为（）A. 砖石、钢混、钢结构和高层结构。

B. 砌体结构、多层结构。

C. 蒙皮结构、拱和组合结D.梁和钢架、桁架、拱和组合结构。

1. A2. B3. B4. C5. D6. A7. C8. D第二题单选题（几何组成分析内力计算）1.用几何组成规则分析图示体系是:( ):A.无多余约束的几何不变体系；B.有多余约束的几何不变体系；C.可变体系；D.瞬变体系。

2.叠加原理用于求解静定结构时，需满足的条件是（）。

A．位移微小且材料是线弹性的。

B．位移是微小的。

C．应变是微小的。

D. 材料是理想弹朔性的。

3. 图示结构是单跨静定梁的一种，称为（）A.简支梁B.外伸梁C.悬臂梁D.多跨静定梁4.拱结构和曲梁的区别（）A.截面形状不同B. 材料不同C.在竖向荷载作用下有无水平推力D.轴线形状不同5. 下列结论哪些是正确的____:A.几何不变且无多余约束的体系其自由度为零；B.三个刚片之间用三个铰两两相连，组成无多余约束几何不变体系；C.两个刚片之间用一个铰和一根链杆相连，组成无多余约束几何不变体系；D.两个刚片之间用三根链杆相连，组成无多余约束几何不变体系；6. . 区别拱和梁的主要标志是________：A 杆轴线的形状B 弯矩和剪力的大小C 在竖向荷载作用下是否产生水平推力D 是否具有合理轴线7.大门雨蓬可选择的计算简图是（）。

第三章 静定结构的位移计算一、判断题：1、虚位移原理等价于变形谐调条件，可用于求体系的位移。

2、按虚力原理所建立的虚功方程等价于几何方程。

3、在非荷载因素(支座移动、温度变化、材料收缩等)作用下，静定结构不产生内力，但会有位移且位移只与杆件相对刚度有关。

4、求图示梁铰C 左侧截面的转角时，其虚拟状态应取：A.;; B.D.C.=1=15、功的互等、位移互等、反力互等和位移反力互等的四个定理仅适用于线性变形体系。

6、已知M p 、M k 图，用图乘法求位移的结果为：()/()ωω1122y y EI +。

M k M p 21y 1y 2**ωω( a )M =17、图a 、b 两种状态中，粱的转角ϕ与竖向位移δ间的关系为：δ=ϕ 。

8、图示桁架各杆E A 相同，结点A 和结点B 的竖向位移均为零。

a a9、图示桁架各杆EA =常数，由于荷载P 是反对称性质的，故结点B 的竖向位移等于零。

二、计算题：10、求图示结构铰A 两侧截面的相对转角ϕA ，EI = 常数。

q l l l /211、求图示静定梁D 端的竖向位移 ∆DV 。

EI = 常数 ，a = 2m 。

a a a 10kN/m12、求图示结构E 点的竖向位移。

EI = 常数 。

l l l /3 2 /3/3q13、图示结构，EI=常数 ，M =⋅90kN m , P = 30kN 。

求D 点的竖向位移。

P 3m 3m 3m14、求图示刚架B 端的竖向位移。

ql15、求图示刚架结点C 的转角和水平位移，EI = 常数 。

q16、求图示刚架中Ｄ点的竖向位移。

EI ＝常数。

l/217、求图示刚架横梁中Ｄ点的竖向位移。

EI＝常数。

18、求图示刚架中D点的竖向位移。

E I = 常数。

qll l/219、求图示结构Ａ、Ｂ两截面的相对转角，EI＝常数。

l/23l/320、求图示结构A、B两点的相对水平位移，E I = 常数。

ll21、求图示结构B点的竖向位移，EI = 常数。
