解析砂型真空压⼒铸造⼯艺解析砂型真空压⼒铸造⼯艺【摘要】本⽂介绍了砂型真空压⼒铸造⼯艺的发展现状，集中阐述了砂型真空压⼒铸造的主要⼯艺流程，并对砂型真空压⼒铸造的重点突破⼯艺进⾏了科学合理的探究，给解析砂型真空压⼒铸造⼯艺带来了积极的指导意义。

【关键词】真空压⼒；铸造⼯艺；重点突破1.前⾔随着社会经济的不断发展，传统的铸造⼯艺因为其铸件组织疏松、内部缺陷多等多⽅⾯的质量问题，已经不能满⾜⼈们的需求。

近年来相应的科研单位对铸造⼯艺提出了⽆缺陷、⾼致密度等要求，传统的铸造⼯艺急需得到改善和优化。

针对此种情况，砂型真空压⼒铸造新型⼯艺得到了不断的研发和推⼴。

砂型真空压⼒铸造的原理是在真空的外在条件下进⾏浇筑，并在压⼒环境下完成凝固⼯作。

其在⼯艺流程⽅⾯较于传统的铸造⼯艺更加的精密和复杂，但主要的流程可以分为造型、抽真空、浇铸和加压固化四个⽅⾯。

下⾯针对砂型真空压⼒铸造⼯艺的主要流程，结合在铸造过程中突破的⼯艺重点与难点，谈⼀谈砂型真空压⼒的铸造⼯艺。

2.砂型真空压⼒铸造的主要⼯艺流程2.1 造型在造型⽅⾯，砂型原料应该尽量的选⽤拥有规范⼏何形状并且强度较⾼的特种砂，并⽤特定的粘接剂进⾏拌匀等后续⼯作，最后进⾏温度时效，并把成型后的砂型放在浇铸罐中去。

此种造型⽅式相较于其他⽅式，在应⽤型砂造型⽅⾯有⾮常显著的效果，并且整个造型过程把真空浇铸与加压凝固良好的融合在⼀起，增强了造型的成效性。

此外，因为此造型过程中砂型是在浇铸罐中完成其浇铸过程的，因此在整个浇铸过程中，砂型会经历负压与正压的双重环境，这也决定了所选⽤的砂型需要有较⾼的强度，否则在造型过程中就很容易出现局部掉砂或者塌砂等不良现象，从⽽出现⼀些不必要的缺陷。

在实际的应⽤中，还应该通过长期的⽐较实验，来测定最好的特种砂与特种粘接剂，从⽽保证造型的质量，并且在浇铸以前还应该⽤专门的合模夹具进⾏处理，以增加砂型合模的精度与强度。

2.2 抽真空在抽真空流程中，应该快速的将浇铸罐关闭，并启动抽⽓阀，在限定的时间内抽光浇铸罐内部存在的空⽓，在浇铸罐内制造出⼀个真空的环境。

高真空压铸技术高真空压铸技术是一种在高度真空环境下进行的压铸工艺，通过减少气体和气体中的氧含量，从而避免合金在凝固时发生气孔、氧化和夹杂，提高了铸件的质量和性能。

高真空压铸技术已在航空航天、汽车、电子等领域广泛应用，得到了行业的认可和推崇。

1. 高真空压铸技术的原理高真空压铸技术是在真空中进行的压铸过程，其核心原理是通过减少氧气和气体对合金的影响，从而得到高质量的铸件。

在高真空环境下，避免了氧化反应和气体的夹杂，确保了合金的纯净度和均匀性。

这种工艺不仅可以有效地提高铸件的机械性能，还可以减少缺陷，提高生产效率。

2. 高真空压铸技术的应用高真空压铸技术已经在许多领域得到了广泛的应用，特别是在一些对铸件质量要求较高的行业中。

航空航天领域的发展需要具有高强度、高耐腐蚀性和高精度的铸件，而高真空压铸技术正是能够满足这些需求的重要工艺之一。

在汽车制造、电子产品、医疗器械等领域，高真空压铸技术也起着重要作用。

3. 高真空压铸技术的优势（1）提高铸件质量：通过减少气体和氧含量，避免了气孔、氧化和夹杂，大大提高了铸件的质量和性能。

（2）节约材料：高真空压铸技术可以减少废品率，降低原材料的浪费，提高了生产效率。

（3）节能减排：相比传统的压铸工艺，高真空压铸技术减少了氧化反应，减少了能源的消耗，符合环保要求。

4. 高真空压铸技术的发展趋势随着科技的不断进步，高真空压铸技术也在不断完善，未来可能会实现更高精度、更大规模的生产。

随着工业自动化程度的提高，高真空压铸技术也将更加智能化，能够更好地满足各行业对高质量铸件的需求。

高真空压铸技术是一种非常重要的先进工艺，对于提高铸件质量、降低成本、保护环境等方面都具有重要意义，值得在未来的工业生产中进一步推广和应用。

真空铸造简介真空铸造是使用通风铸模的工艺。

熔化的金属依靠空气压力流入铸模，然后清除空气，形成真空。

这种铸造方法主要用于具有精巧细节的小零件或珠宝。

真空造模真空造模是一种物理造模法，它将真空技术与砂模铸造结合，靠塑料薄膜将砂模的模穴面和背面密封起来，借助真空泵抽气产生负压，造成砂模内、外压差使模砂紧固成型，经安放砂心、合模、浇铸，等待铸件凝固后，解除负压或停止抽气，模砂便随之溃散而获得铸件。

根据目前所应用的领域主要可分为真空密封造模(V法)和实型真空铸造(FV法)。

其优点为：(1)适度的真空度，模穴紧实度高，铸件品质也高。

(2)真空铸造配合计算机的模流分析仿真，可以预测铸造缺陷的产生，对于造模方案的设计，能大幅节省时间，提高生产效率。

真空浇铸真空浇铸大致可区分为真空吸铸、真空低压铸造、真空差压铸造三种：1、真空吸铸真空吸铸示意图如图一，将铸模置于密闭的容器内，抽出铸模内空气，使铸模内造成一定的负压，导致金属液吸入模穴。

当铸件的内浇道凝固后，去除负压，令竖浇道内未凝固的金属液流回熔池中。

其优点是提高了合金液的充型能力，吸铸铸件的最小壁厚可达O．2mm，同时铸件面积300mm2，同时减少气孔、夹渣等缺陷。

适用于生产薄而精细的小型精密铸件，铸钢(含不锈钢)件尤宜。

其优点为：(1)真空吸铸有利于铸模中气体的排除，抑制乱流及卷气的产生，克服了低压铸造和差压铸造的弊端，使金属液的充型能力明显提高。

(2)由于真空吸铸时，充型能力的提高，金属液的浇铸温度可以比重力浇铸时低20～30℃。

(3)可浇铸壁厚相差大、薄壁、质量要求高的铸件。

(4)透过选择合适的真空度变化率，控制金属液进入模穴的速度，就可以获得平稳的充填效果。

2、真空低压铸造真空低压铸造法是在加压充型的过程中对铸模抽真空，充型完后保压使铸件在恒定压力下结晶凝固，铸件得到充分补缩，因而铸件组织致密，力学性能提高。

此法多用于Al，Mg合金铸件的精密铸造。

其优点如下：(1)真空负压的存在，可以使模砂得到紧实，增大铸模的强度。

真空压铸工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!真空压铸工艺流程一、准备工作阶段。

在进行真空压铸之前，需要做好充分的准备。

高真空压铸技术
高真空压铸技术是一种先进的压铸成型技术，它利用高真空条件下的特殊环境，使金属液态在高压作用下快速充填模具型腔，并在一定压力作用下冷却凝固而得到铸件。

这种技术具有以下特点：
1. 高真空环境：高真空压铸技术利用高真空环境，可以减少金属液中的气体含量，避免气孔和裂纹等缺陷的产生，提高铸件的质量和可靠性。

2. 高压力充填：高真空压铸技术采用高压液体充填模具型腔，可以在短时间内将金属液快速压入模具型腔，缩短生产周期，提高生产效率。

3. 快速冷却凝固：在高真空压铸技术中，金属液在高压作用下快速充填模具型腔，并在一定压力作用下冷却凝固。

这种快速冷却凝固的方式可以减少铸件中的缩孔、缩松等缺陷的产生。

4. 优化生产流程：高真空压铸技术可以优化生产流程，减少后处理工作量，降低生产成本。

同时，高真空压铸技术还可以实现自动化生产，提高生产效率。

5. 适用范围广：高真空压铸技术可以适用于各种不同材质的铸件，如铝合金、镁合金、铜合金等。

同时，高真空压铸技术还可以用于复杂形状的铸件的生产，如汽车发动机缸体、缸盖等。

需要注意的是，高真空压铸技术的实施需要具备相应的设备和工艺技术，并且对操作人员的技能要求较高。

同时，在生产过程中也需要进行严格的质量控制和管理，以确保产品的质量和可靠性。

总之，高真空压铸技术是一种先进的压铸成型技术，具有提高产品质量、优化生产流程、降低成本、适用范围广等优点。

随着科技的不断发展，高真空压铸技术将在未来得到更广泛的应用和发展。

助力高真空压铸和真空压铸技术介绍
高真空压铸和真空压铸技术都是一种在压铸过程中采用高真空技术，使压铸模型腔中的真空度达到90KPa以上（绝对压力10KPa以下）的一种压铸成形新技术。

高真空压铸技术的特点如下：
1. 继承了普通压铸操作方便、效率高、铸件尺寸精度高的优点。

2. 高真空压铸控制系统采用微机控制，触摸屏输入及参数显示，界面直观、简洁。

系统能自动和压铸机匹配，具有自动检测型腔中的真空度及其变化等功能。

3. 高真空压铸用截止阀采用杠杆式主-从活塞驱动方式，结构可靠、开启/关闭灵活；反应速度快，行程短；维护方便、使用寿命长。

4. 多种工作模式适应不同的压铸工作状态，以保证高真空压铸的可靠运行。

5. 压铸模具的密封结构能保证型腔密封好，泄漏少，型腔中的真空度高。

这种技术已经广泛应用于航天、兵器、船舶、仪表、阀体、家电、汽车等行业，并且已经针对不同型号的压铸机提供配套的高真空压铸控制系统及真空阀。

对于高真空压铸技术成形的产品，它们具有极强的韧性和强度，这不仅可以增强企业在高端压铸市场的核心竞争力，而且也可以为提升企业经济效益做出重要贡献。

真空压铸工艺真空压铸法是通过在压铸过程中抽除压铸模具型腔内的气体而消除或显著减少压铸件内的气孔和溶解气体，从而提高压铸件力学性能和表面质量的先进压铸工艺。

主要有两种形式：1.置模具于真空箱中抽气，此工艺现在基本上已经不用了;2.从模具中直接抽气。

采用真空铝合金压铸时，模具的排气道位置、截面积的设计和真空截止阀的排气截面积至关重要。

排气道存在一个“临界面积”，当型腔内为1个大气压，而排气截面积只有0.1mm时就基本上不排气了。

当排气道的面积大于临界面积时，真空铝合金压铸效果明显;反之，则不明显。

真空系统的选择也非常重要，要求在真空截止阀关闭之前，型腔内的真空度要保持到充型完毕才能关阀，提前关阀只模具型腔内气体没有完全抽出，影响压铸产品质量;关阀滞后铝液容易把真空截止阀堵塞、卡死，就要对真空截止阀进行处理，而影响正常生产。

压铸作为有色金属铸造业的一种革命，大大的提高了铸件生产的生产率，成型率，降低了生产成本，也为铸件在各行各业的应用奠定广泛的基础。

现在，即使那些对压铸一无所知的人们也无时无刻不在日常生活中得益于压铸技术的应用。

然而，压铸工艺从它的诞生起就带有严重的先天不足---型腔内的气体影响。

与传统的砂型或金属固定模重力铸造相比，压铸在浇口的高速喷射比重力自然流入的高温液态金属有着更好的充型效果，但也正是由于高温高压高速的金属喷射，使金属与型腔内的空气和热金属与型腔内残留润滑剂所产生的烟气有更大可能的结合。

因此，传统压铸件的金属结构远远不如砂型或固定金属模的铸造件是一个不争的事实。

为改善压铸的这种致命缺陷，业内人士早在大半个世纪前开始就对其工艺进行了不断的改进，诸如在模具上开排气槽，尽量采用小压室的压射，低速压射，以及现代压铸机采用的多段多速压射技术。

但真正堪称革命性的改革是1956年瑞士方达瑞第一次将真空技术引用到压铸生产工艺中。

成立于1942年的瑞士方达瑞起先也是一个压铸工厂，随着成功的将真空应用到压铸工艺中，方达瑞逐渐将研究和发展方向完全转移到压铸真空应用当中来，历经60余年的不断发展和完善，使方达瑞的真空技术和应用日臻完善。

铝合金真空压铸技术铝合金真空压铸技术是一种高效、精密的铝合金铸造工艺，通过在真空环境中进行压铸，可以有效避免铸件表面氧化、气孔等缺陷，提高铸件的质量和性能。

以下是关于铝合金真空压铸技术的详细介绍，包括其工艺流程、优势、应用领域等方面。

一、铝合金真空压铸技术概述铝合金真空压铸技术是一种在真空环境下进行的高压铸造工艺。

其主要步骤包括：模具封闭，抽真空，充填铝液，施加高压，保压定型，冷却固化，开模取件。

整个过程在真空条件下进行，以确保铸件表面无气孔、氧化等缺陷，同时通过高压实现铝液的充分充填，提高铸件的密度和机械性能。

二、铝合金真空压铸技术的工艺流程模具设计和制造：根据产品的形状和尺寸，设计并制造合适的压铸模具，确保模具具有足够的强度和耐磨性。

模具封闭：将设计好的模具封闭，形成一个密封的腔室，以准备进行真空铸造。

真空抽气：在模腔封闭后，通过真空泵将模腔内的空气抽出，创造真空环境。

真空状态有助于减少铝液中气体的溶解，防止气孔的生成。

铝液充填：在真空状态下，将预热至一定温度的铝液注入模腔，确保铝液在模腔中均匀充填。

施加高压：在铝液充填后，施加高压，使铝液充分充填模腔，提高铸件的密度和机械性能。

保压定型：在高压作用下，保持一段时间，使铝液定型成型。

冷却固化：在定型后，通过冷却系统将模腔内的铝液迅速冷却，固化成为铝合金铸件。

开模取件：冷却固化后，打开模具，取出成型的铝合金铸件，进行后续的处理和加工。

三、铝合金真空压铸技术的优势减少氧化和气孔：在真空环境下进行铸造可以有效减少铸件表面的氧化，同时通过真空抽气减少气体的溶解，避免气孔的生成，提高铸件的表面质量。

提高密度和机械性能：高压充填和保压定型能够使铝液充分充填模腔，提高铝合金铸件的密度和机械性能。

精密铸造：铝合金真空压铸技术可以实现更精密的铸造，适用于复杂形状、高精度要求的铝合金零件生产。

高生产效率：由于真空压铸工艺的高压和高速度，可以实现较短的充填时间和较快的冷却速度，提高生产效率。

真空差压铸造工艺过程真空差压铸造工艺是一种将熔融金属注入模具中，然后通过应用真空和差压来促进金属的充填和凝固过程的先进铸造工艺。

该工艺具有一系列的优点，包括减少气体和夹杂物的形成、提高铸件的机械性能和表面质量以及减少后续加工工艺等。

以下将详细介绍真空差压铸造工艺的过程。

首先，在真空差压铸造工艺中，需要准备相应的铸造模具。

模具可以通过传统的铸造工艺或3D打印技术制造。

制造模具时，需要考虑到金属的充填和凝固过程，以确保最终铸件的质量。

然后，将所需的金属材料加热到熔点以上，使其成为熔融状态。

在加热过程中，要控制好温度，避免过热或过冷。

同时，需要将熔融金属中的夹杂物完全熔化，以提高铸件的质量。

接下来，将熔融金属倒入模具中。

在注入过程中，需要保持模具的真空状态，以防止气体和杂质被吸入铸件中。

同时，通过施加差压，可以促使金属充填到模具的每个角落，确保铸件的完整性。

一旦金属充填完成，就需要等待其凝固。

在凝固的过程中，可以通过调整真空度和差压，控制金属的凝固速度。

这有助于防止铸件出现缩孔和缩松等缺陷。

凝固的时间取决于铸件的大小和几何形状，需要根据实际情况进行调整。

当金属完全凝固后，可以将模具从压力室中取出。

然后，需要对铸件进行后处理，包括去除模具残留物、修整表面和清除可能存在的缺陷等。

最后，经过后处理的铸件可以进行进一步的热处理或表面处理，以提高其机械性能和表面质量。

这可以根据具体的应用需求进行选择。

总之，真空差压铸造工艺是一种先进的铸造工艺，可实现高质量的铸件制造。

在该工艺中，通过控制真空和差压，可以有效地消除气体和夹杂物，并提高铸件的机械性能和表面质量。

然而，该工艺的应用还存在一些技术难题，如模具的制造和维护成本较高，以及对真空和差压的控制要求严格等。

因此，未来需要进一步改进和发展该工艺，以实现更广泛的应用。

真空差压铸造工艺过程首先是真空铸造。

该工艺利用真空设备将模具的周围环境抽空，形成一定压力的真空环境。

这样做可以有效地排除空气中的氧气和水分，以减少空气对熔态金属的氧化和氢化作用，提高铸件的表面质量。

同时，真空环境可以提供更好的热传导条件，缩短铸件冷却时间，有助于均匀凝固和减少内部缺陷。

其次是差压设备。

差压设备可以为模具提供稳定、恒定的差压力，使模具内的熔态金属在浇注过程中保持较高的填充速度和流动性，从而实现铸件的高精度和高质量。

差压设备还能够监测和调整铸件的凝固状态，实现良好的温度梯度，有助于避免热裂纹和缩孔等缺陷。

然后是模具及熔炼。

真空差压铸造工艺要求使用高温耐火材料制作模具，并在模具内涂敷特殊的涂料以提高表面光洁度。

熔炼方面需要使用纯净的金属原料，并且在熔融过程中要保持一定的真空度和足够的均匀搅拌，以确保金属液的纯净和均一最后是浇注。

浇注是整个工艺的关键环节，通过差压设备将熔态金属快速注入模具内，实现铸件的成型。

在浇注过程中，要保持适当的温度和浇注速度，以避免金属液的非均匀性和气孔的产生。

此外，还需要进行适当的浇注方法和顺序的选择，以确保铸件的形状和内部结构。

首先是提高了铸件的表面质量。

通过排除空气中的氧气和水分，真空环境可以有效地减少氧化和氢化反应，降低金属表面的缺陷率，提高表面光洁度和整体质量。

其次是提高了铸件的精度和尺寸稳定性。

差压设备可以保持模具内的一定差压力，使得金属液在浇注过程中具有较高的填充速度和流动性，从而实现铸件的高精度和高尺寸稳定性。

再次是减少了铸件的内部缺陷。

真空环境可以提供较好的热传导条件，缩短铸件的冷却时间，有助于均匀凝固和减少内部缺陷，如热裂纹和缩孔等。

最后是提高了生产效率和节约了材料。

真空差压铸造工艺能够实现较快的浇注速度和成型时间，缩短了生产周期。

同时，由于能够减少铸件的缺陷率，节约了废品和原材料的使用量，降低了生产成本。

综上所述，真空差压铸造工艺通过利用真空和差压的作用，实现了高质量、高精度的铸造过程。

真空压铸法是通过在压铸过程中抽除压铸模具型腔内的气体而消除或显著减少压铸件内的气孔和溶解气体，从而提高压铸件力学性能和表面质量的先进压铸工艺。

编辑本段技术特点近来，真空铝合金压铸以抽除型腔中的气体为主，主要有两种形式：(1)从模具中直接抽气;(2)置模具于真空箱中抽气。

采用真空铝合金压铸时，模具的排气道位置和排气道面积的设计至关重要。

排气道存在一个“临界面积”，其与型腔内抽出的气体量、抽气时间及充填时间有关。

当排气道的面积大于临界面积时，真空铝合金压铸效果明显;反之，则不明显。

真空系统的选择也非常重要，要求在真空泵关闭之前，型腔内的真空度可保持到充型完毕。

充氧压铸技术压铸件气孔中的气体绝大部分为N2和H2，几乎没有O2，主要原因是O2与活性金属发生反应生成了固体氧化物，这为充氧压铸技术提供了理论基础。

充氧压铸是在压铸前将氧气充入型腔，取代其中的空气。

由于压力铸造是在极短的时间内完成充型过程的，很容易造成气体的卷入而影响压铸件的质量。

为此发展了加氧压铸机和真空压铸机，中压压铸机也获得了较快的发展，有些压铸机的合型机构采用倾斜形式。

压铸过程自动化和压铸计算机控制及压铸柔性加工单元(FMC)也逐步得到发展。

(1) 加氧压力铸造是在铝金属液充填型腔之前，用氧气充填压室和型腔，以取代其中的空气和其他气体。

其特点是：消除或减少了气孔，提高铸件的质量;结构简单，操作方便，投资少。

(2) 真空压力铸造是先将压铸型腔内空气抽除，然后再压入液体金属。

其特点是：可消除或减少压铸件内部的气孔，提高铸件的力学性能和表面质量;压铸时大大减少了型腔的反压力，可使用较低的比压和铸造性能较差的合金。

真空压铸法优点① 真空压铸法可消除或减少压铸件内部的气孔，提高压铸件的机械性能和表面质量，改善镀覆性能;② 真空压铸法大大减少型腔的反压力，可使用较低的比压及铸造性能较差的合金，有可能用小机器压铸较大的铸件;③ 真空压铸法改善了充填条件，可压铸较薄的铸件;④ 真空压铸法和普通压铸方法相比，生产效率几乎一样。

真空铸造工艺技术真空铸造是一种先进的铸造工艺技术，通过在高真空条件下进行铸造，能够生产出优质、高精度的铸件。

下面将介绍真空铸造的工艺流程及其技术特点。

真空铸造的工艺流程主要包括：准备模具、装焊卡板、预热模具、抽真空、注铸液体金属、冷却固化、取出铸件、清理模具。

首先，准备模具。

根据需要铸造的铸件形状，选择合适的模具，确保模具的尺寸、内部结构等符合要求。

然后，装焊卡板。

将焊卡板用螺栓固定在模具上，焊接卡板是为了方便后续的抽真空作业，并确保铸件表面光洁。

接着，预热模具。

将焊卡板放入炉中进行加热，通常采用电加热或气体加热的方式，将焊卡板和模具加热到一定的温度，以提高模具的表面质量和延长模具的使用寿命。

抽真空是真空铸造的核心步骤。

在预热后的模具上安装好真空系统，通过抽真空泵抽取模具内的空气，形成高真空环境。

高真空条件下，能够有效避免氧气和其他杂质对铸件的污染，同时也可以防止铸件表面出现气孔、砂眼等缺陷。

注铸液体金属是继抽真空之后的一个重要步骤。

将预热后的模具放入铸造设备中，通过加热熔化金属，并在一定的时间内将熔化金属注入到模具中。

由于注入时模具处于高真空状态，所以能够保证铸造过程中金属不受氧气等杂质的影响，从而得到高质量的铸件。

冷却固化是在注铸液体金属注入模具后进行的。

因为注入的熔融金属铸造温度较高，所以需要进行冷却，让金属逐渐凝固成为铸件。

在冷却过程中，可以采用不同的冷却介质和冷却速度，以达到不同硬度和精度的铸件要求。

取出铸件是冷却固化后的一个步骤。

当铸件已经完全冷却固化成型后，可以将模具从设备中取出，然后进行后续的加工和处理。

最后，清理模具。

在每一次操作完成后，需要对模具进行彻底的清理和维护，保持模具的表面光洁和内部结构的完整。

真空铸造技术具有以下几个特点：1. 高精度：由于真空铸造过程中无氧气和杂质的污染，可以得到无气孔、无砂眼等缺陷的高质量铸件。

2. 节约材料：真空铸造可以实现金属的准确控制，减少金属的浪费，节约材料的使用。

真空压铸工艺真空压铸法是通过在压铸过程中抽除压铸模具型腔内的气体而消除或显著减少压铸件内的气孔和溶解气体，从而提高压铸件力学性能和表面质量的先进压铸工艺。

主要有两种形式：1.置模具于真空箱中抽气，此工艺现在基本上已经不用了;2.从模具中直接抽气。

采用真空铝合金压铸时，模具的排气道位置、截面积的设计和真空截止阀的排气截面积至关重要。

排气道存在一个“临界面积”，当型腔内为1个大气压，而排气截面积只有0.1mm时就基本上不排气了。

当排气道的面积大于临界面积时，真空铝合金压铸效果明显;反之，则不明显。

真空系统的选择也非常重要，要求在真空截止阀关闭之前，型腔内的真空度要保持到充型完毕才能关阀，提前关阀只模具型腔内气体没有完全抽出，影响压铸产品质量;关阀滞后铝液容易把真空截止阀堵塞、卡死，就要对真空截止阀进行处理，而影响正常生产。

压铸作为有色金属铸造业的一种革命，大大的提高了铸件生产的生产率，成型率，降低了生产成本，也为铸件在各行各业的应用奠定广泛的基础。

现在，即使那些对压铸一无所知的人们也无时无刻不在日常生活中得益于压铸技术的应用。

然而，压铸工艺从它的诞生起就带有严重的先天不足---型腔内的气体影响。

与传统的砂型或金属固定模重力铸造相比，压铸在浇口的高速喷射比重力自然流入的高温液态金属有着更好的充型效果，但也正是由于高温高压高速的金属喷射，使金属与型腔内的空气和热金属与型腔内残留润滑剂所产生的烟气有更大可能的结合。

因此，传统压铸件的金属结构远远不如砂型或固定金属模的铸造件是一个不争的事实。

为改善压铸的这种致命缺陷，业内人士早在大半个世纪前开始就对其工艺进行了不断的改进，诸如在模具上开排气槽，尽量采用小压室的压射，低速压射，以及现代压铸机采用的多段多速压射技术。

但真正堪称革命性的改革是1956年瑞士方达瑞第一次将真空技术引用到压铸生产工艺中。

成立于1942年的瑞士方达瑞起先也是一个压铸工厂，随着成功的将真空应用到压铸工艺中，方达瑞逐渐将研究和发展方向完全转移到压铸真空应用当中来，历经60余年的不断发展和完善，使方达瑞的真空技术和应用日臻完善。

真空V法铸造简介1概述真空密封造型是一种物理造型工艺方法，型砂中不加入粘结剂、水和其它附加物，因而减轻了砂处理的工作量，而且使造型和铸件落砂清理劳动量也大大减轻，旧砂回用率可达95%。

这种铸造工艺是利用塑料薄膜密封砂箱，依靠真空泵抽出型内空气，造成铸型内外有压力差，使干砂紧实，以形成所需型腔的一种物理造型方法。

因此，真空密封造型又名“负压造型法”，或真空密封造型，统称V法造型铸造工艺。

采用V法造型，与传统砂型铸造工艺相比，其设备投资可减少30%左右，造型用木制作模板，用钢板焊接制造砂箱。

所以模型和砂箱使用寿命长，生产周期短，材料利用率较高，铸件废品率降低，内外质量提高，从而铸件成本降低。

利用真空V法造型，可生产铸铁件、铸钢件和有色合金铸件，甚至可以生产薄壁大型铸件，但要根据铸件的形状来决定。

2 V法造型工艺过程（1）模型和模板制造带有抽气室和抽气孔的模型和承接板。

将模型固定承接板上，模型的边缘以及关键部位开设透气孔，透气孔与承模板腔直接连通。

当空腔内处于负压时，空气通过透气孔被抽出去。

如图1所示。

（2）覆膜加热将一块尺寸与承接板大小差不多的塑料薄膜加热到软化状态，薄膜厚度一般为0.08mm~0.2mm，并具有良好的伸缩性和较高的塑料形变率。

如图2所示。

（3）抽真空薄膜软化后，立即使真空装置开始工作，使软化的薄膜被吸覆在模型上，真空吸力通过透气孔作用于薄膜上，使薄膜与模型紧贴在一起，用真空系统抽出覆膜后承接板及模型中的空气，使薄膜紧贴在承接板和模型上，形成填砂用的承接板（称为覆膜成型），再向模型上喷上快干涂料。

如图3所示。

（4）放置砂箱真空吸力继续作用于模型承载板上，把带有过滤抽气系统的砂箱放在模型四周，并位于薄膜的上面。

砂箱为双层箱壁结构，两层箱壁之间形成真空室，砂箱内壁上钻有透气孔，两层之间设有金属丝网，防止细砂粒和粉尘进入真空室。

更大的砂箱可在内部设置真空软管，并将软管连接到真空罐与真空泵相连。

真空压铸机工作原理
真空压铸机工作原理是指将铝合金或其他金属加热至熔点，然后在真空环境中将熔融金属注入模具中，通过压力将金属充实到模具的每一个细节部位，待金属冷却凝固后，取出成型件，从而实现零件的生产。

具体工作原理如下：
1. 加热：将铝合金或其他金属材料加热至熔点，通常使用电加热炉或气体加热炉进行加热。

2. 充填：将熔融金属注入模具中。

在真空环境中，先吸气将模具内的空气和其他杂质排除，然后通过真空泵产生真空，吸引熔融金属进入模具。

3. 施加压力：使用液压系统或气压系统施加压力，将熔融金属充实到模具的每一个细节部位，确保成型件的精确度。

4. 冷却：待金属在模具中冷却凝固，形成所需的零件形状。

5. 取出成品：开启模具，取出成品，再进行喷砂、去毛刺、去气孔等后续处理。

需要注意的是，真空压铸机在工作过程中需要保持恒定的真空度，并对金属加热、充填和冷却等步骤进行控制，以确保成型件的质量和精度。

真空压铸机的优点包括成型件表面光滑、尺
寸稳定、内部无气孔等，被广泛应用于汽车、航空航天、电子等领域的零部件生产。

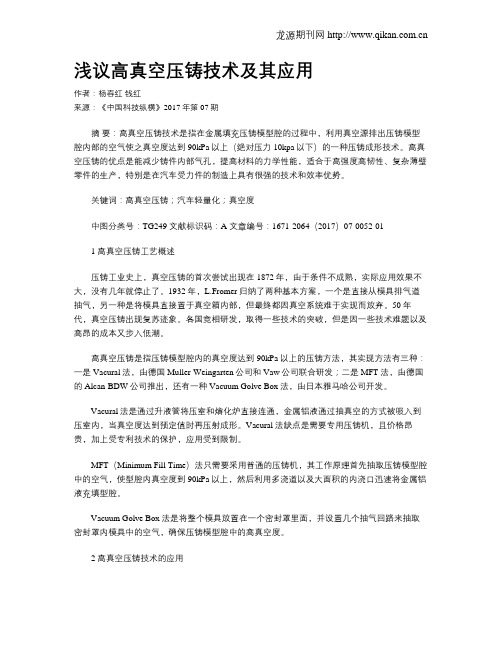

浅议高真空压铸技术及其应用作者：杨春红钱红来源：《中国科技纵横》2017年第07期摘要：高真空压铸技术是指在金属填充压铸模型腔的过程中，利用真空源排出压铸模型腔内部的空气使之真空度达到90kPa以上（绝对压力10kpa以下）的一种压铸成形技术。

高真空压铸的优点是能减少铸件内部气孔，提高材料的力学性能，适合于高强度高韧性、复杂薄壁零件的生产，特别是在汽车受力件的制造上具有很强的技术和效率优势。

关键词：高真空压铸；汽车轻量化；真空度中图分类号：TG249 文献标识码：A 文章编号：1671-2064（2017）07-0052-011 高真空压铸工艺概述压铸工业史上，真空压铸的首次尝试出现在1872年，由于条件不成熟，实际应用效果不大，没有几年就停止了。

1932年，L.Fromer归纳了两种基本方案，一个是直接从模具排气道抽气，另一种是将模具直接置于真空箱内部，但最终都因真空系统难于实现而放弃。

50年代，真空压铸出现复苏迹象。

各国竞相研发，取得一些技术的突破，但是因一些技术难题以及高昂的成本又步入低潮。

高真空压铸是指压铸模型腔内的真空度达到90kPa以上的压铸方法，其实现方法有三种：一是Vacural法，由德国Muller-Weingarten公司和Vaw公司联合研发；二是MFT法，由德国的Alcan-BDW公司推出，还有一种Vacuum Golve Box法，由日本雅马哈公司开发。

Vacural法是通过升液管将压室和熔化炉直接连通，金属铝液通过抽真空的方式被吸入到压室内，当真空度达到预定值时再压射成形。

Vacural法缺点是需要专用压铸机，且价格昂贵，加上受专利技术的保护，应用受到限制。

MFT（Minimum Fill Time）法只需要采用普通的压铸机，其工作原理首先抽取压铸模型腔中的空气，使型腔内真空度到90kPa以上，然后利用多浇道以及大面积的内浇口迅速将金属铝液充填型腔。

Vacuum Golve Box法是将整个模具放置在一个密封罩里面，并设置几个抽气回路来抽取密封罩内模具中的空气，确保压铸模型腔中的高真空度。

助力高真空压铸和真空压铸技术介绍一、背景介绍高真空压铸和真空压铸技术是近年来在金属铸造领域中崭露头角的一种先进技术，它通过在铸造过程中保持高度真空环境，有效地避免了气体对铸件的侵入，从而提高了铸件的密实性和表面质量。

这项技术在航空航天、汽车、电子和军工等领域中具有广泛的应用前景。

二、高真空压铸技术1. 高真空压铸技术原理高真空压铸技术是指在铸造过程中使用真空抽除熔体中的气体，然后再对熔体进行压铸。

在高真空环境下，气体的压力和溶解度都很低，这样可以有效地防止气体夹杂在铸件内部，从而保证了铸件的密实性和表面质量。

2. 高真空压铸设备高真空压铸设备通常包括真空气体抽除系统、压铸设备和感应熔炼炉等。

真空气体抽除系统主要用于在铸造前将铸造室中的气体抽除，以确保高真空环境。

压铸设备用于对熔体进行压铸，而感应熔炼炉则用于加热金属材料至熔化点。

3. 高真空压铸工艺优势相比传统压铸技术，高真空压铸技术具有以下优势：- 提高铸件的密实性和表面质量，减少气孔和夹杂物的产生；- 提高铸件的力学性能和耐腐蚀性能；- 减少气体对金属的氧化影响，有利于铸件的成分控制；- 降低能源消耗，减少对环境的污染。

三、真空压铸技术1. 真空压铸技术原理真空压铸技术是相对于常压下的压铸技术而言的，它是在相对真空的环境下进行压铸。

通过降低铸造环境中的气体压力，可以有效减少气体对铸件的侵入，提高铸件的质量。

2. 真空压铸设备真空压铸设备主要包括真空系统、压铸机床和感应熔炼炉等。

其中真空系统用于维持设备工作环境中的相对真空度，压铸机床则用于对金属熔体进行压铸，感应熔炼炉则用于提供金属材料的熔化热源。

3. 真空压铸工艺优势真空压铸技术相对于常压下的压铸技术，具有以下优势：- 减少气孔、夹杂和表面缺陷的产生，提高了铸件的质量和性能；- 在熔化和注射过程中，金属氧化的程度较低，有利于提高合金的成分控制；- 降低了金属液体的熔化温度，减少了合金的成分消耗，降低了生产成本。

真空密封铸造工艺流程：
复模：根据要制造的铸件形状制作出一份模具。

复模的方法有多种，可以手工制作，也可以使用CAD软件进行设计并进行数控加工。

烘干：将制作好的模具放入烘箱内进行烤干，以去除模内的水分。

浸料：将烤干后的模具浸入液态硅橡胶中，使其充分浸润，保证铸件的表面质量。

加热：将浸润后的模具放入烘箱中进行热处理，使硅胶完全固化。

真空抽气：将固化后的模具放入真空铸造机内，进行真空抽气。

真空抽气的目的是去除模具内部的空气和水分，保证铸件的质量。

灌注：在模具内注入熔化后的金属材料，使其充满整个模具。

这是整个铸造过程中最关键的环节，需要严格掌握灌注的时间和温度。

冷却：让灌注进去的金属材料在模具内自然冷却，等待金属凝固成型。

清砂处理：铸件完全凝固后达到开箱温度时就可以对铸件清砂处理，真空铸造工艺对铸件进行清砂时非常容易，铸件外围型砂大部分可以自然脱落，对于局部型砂来说可以可以对铸件进行轻微震动就可以完成机床铸件的清砂作业。

喷砂室对铸件外表进行打砂、喷砂除去铸造毛刺、提高铸件外观光洁度。

真空压铸工艺流程嘿，朋友们！今天咱来聊聊真空压铸工艺流程这玩意儿，可别小瞧它，这可是个超级有趣的过程呢！你看啊，就好比盖房子，得先有个牢固的地基不是？真空压铸也是一样，得先准备好各种材料。

那些金属材料就像是盖房子的砖头，得精挑细选，质量得过硬呀！然后呢，把这些材料放到熔炉里，就像把食材放到锅里煮一样。

温度得恰到好处，不能高了也不能低了，要不然出来的可就不是我们想要的啦！等材料变成了液态，这时候就该真空压铸登场咯！想象一下，就像给一个大气球吹气一样，把液态金属使劲往模具里灌。

但是呢，这里面可有大学问，可不是随随便便灌进去就行的。

因为我们还有个厉害的武器——真空！它就像一个超级助手，把那些捣乱的气体都给吸走，让液态金属乖乖地填满每一个角落，这样做出来的东西才结实、漂亮呢！接着呀，等金属冷却凝固了，就像冰块冻住了一样。

这时候可不能着急，得慢慢等，让它自然成型。

然后呢，把成型的铸件从模具里取出来，哎呀，这感觉就像从妈妈肚子里生出个小宝宝一样，小心翼翼的。

取出来后还没完事儿呢，还得给它修修边幅，打磨打磨，让它变得更加光滑、精致。

这就好比给人打扮一样，得把那些不整齐的地方都弄好。

你说这真空压铸工艺流程是不是特别神奇？就像变魔术一样，把一堆材料变成了一个个精美的铸件。

而且啊，这在我们生活中可重要了呢！汽车上的零件、手机壳、各种工具等等，很多都是通过真空压铸做出来的。

咱再想想，如果没有真空压铸，那我们的生活得少了多少好东西呀！那些结实又好看的零件从哪儿来呢？所以说呀，真空压铸工艺流程可真是个了不起的发明！它让我们的生活变得更加丰富多彩，更加便利。

总之呢，真空压铸工艺流程就像是一个神奇的魔法，把普通的材料变成了充满魅力的成品。

我们得好好感谢那些发明和改进这个工艺的人，是他们让我们的世界变得更加美好！大家说是不是呀！。
