序号故障征兆故障原因解决办法1 当选完刀号后，X、Y轴移动的同时，机床也进行换刀的动作，但是，X、Y轴移动的距离，与X、Y轴的移动指令不相吻合，并且每次的实际移动距离与移动指令之差还不一样没有任何报警，应属于参数问题。
1．修改参数0009号TMF，由0000****修改为0111****，该故障得以解决。
当0009=0000****时，TMF=16msec。
当0009=0111****时，TMF=128msec。
2．冬天，有可能润滑油的黏度大。
2 手动脉冲发生器偶尔失效手动脉冲发生器的信号回路产生故障1. 确认手动脉冲发生器是否正常。
2. 更换存储板3 机床不能回机床参考点检查参数534，最好在200~500之间1）把机床移动至坐标的中间位置再试试。
2）更换电机位置编码器4 机床工作三小时，X轴发现振动声音在显示器屏幕上没有报警，是由参数设置不正确而引起的1）、修改8103#2=0→12）、修改8121=120→1005 进给轴低速运行时，有爬行现象调整参数1）调整伺服增益参数；2）调整电机的负载惯量化。
6 机床回参考点时，每次返回参考点时的位置都不一样调整参数重新计算并调整参考计数容量的值，即参数4号~7号或者参数570~573的值7 切削螺纹时，乱扣更换了位置编码器和主轴伺服放大器及存储板都无效时参数49号设定不对，修改参数49#6由0→1。
8 不能进行螺纹切削位置编码器反馈信号线路1）更换主轴位置编码器；2）修改参数；9 在单脉冲方式下，给机床1μ指令，实际走30μ的距离。
参数问题参数8103设定错误，修改8103#5由1→010 车床：用MX不能输入刀偏量未设参数参数10#7位设111 X、Y轴加工圆度超差没有报警调整参数：1）伺服的增益：要求两轴一致。
2）伺服控制参数：见伺服参数说明书。
3）加反向间隙补偿。
12 轮毂加工车床，当高节奏地加工轮毂时，经常出现电源单元和主轴伺服单元的由于主轴频繁高低速启动更换电源控制单元和主轴伺服控制单元的功率驱动模块。
FANUCβi系列维修说明书_部分3解析

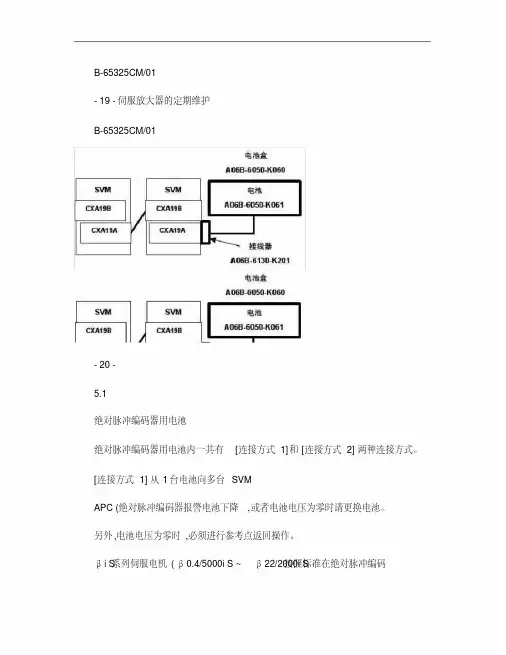

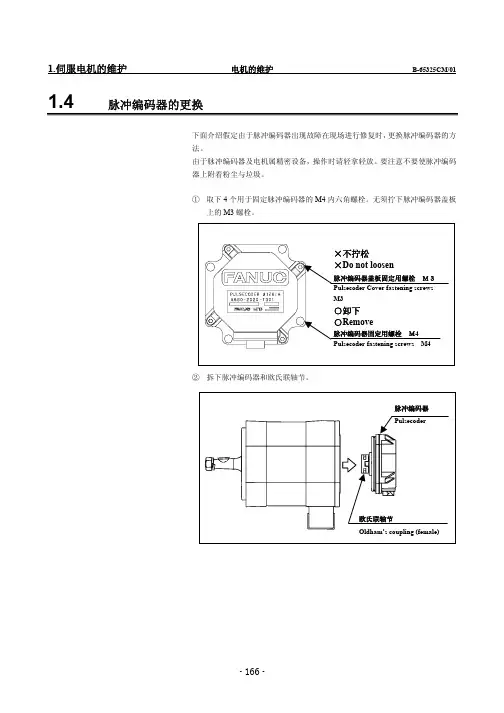

B-65325CM/01- 19 - 伺服放大器的定期维护B-65325CM/01- 20 -5.1绝对脉冲编码器用电池绝对脉冲编码器用电池内一共有 [连接方式 1]和 [连接方式 2] 两种连接方式。
[连接方式 1] 从 1台电池向多台 SVMAPC (绝对脉冲编码器报警电池下降,或者电池电压为零时请更换电池。
另外,电池电压为零时,必须进行参考点返回操作。
按照标准在绝对脉冲编码βi S系列伺服电机(β0.4/5000i S ~β22/2000i S器内装有备用电容器。
并且, 由于可持续 10分钟左右的绝对位置检测运行, 所以在该时间内,即使切断伺服放大器电源更换电池时,也不需要进行参考点返回操作。
另一方面,使用β系列伺服电机和部分βi S系列伺服电机(β0.2/5000i S~β0.3/5000i S 时,由于脉冲编码器内没有安装内置备用电容器,此时必须引起操作着的高度重视。
详情请参阅项目末尾的 [更换电池时的注意事项 NO.1]。
电池寿命在伺服电机 6轴连接时以及βi S系列伺服电机(β0.4/5000i S ~β22/2000i S 时大约为 2年,使用β系列伺服电机和部分βi S系列伺服电机时大约为(β0.2/5000i S ~β0.3/5000i S1年左右。
因此,应当根据电池的寿命定期更换电池。
电池为1号碱性干电池(4节。
并且可使用市面出售的电池。
B-65325CM/01- 21 -[连接方式 2] 内置电池在各 SVM 内的安装方法APC (绝对脉冲编码器报警器电池容量降低或者电池电压为零时,请更换电池 (A06B-6093-K001。
另外,电池电压为零时,必须进行参考点返回操作。
按照标准在绝对脉冲编码βi S系列伺服电机(β0.4/5000i S ~β22/2000i S器内装有备用电容器。
并且, 由于可持续 10分钟左右的绝对位置检测运行, 所以在该时间内,即使切断伺服放大器电源更换电池时,也不需要进行参考点返回操作。
FANUC0iD系统βi系列伺服上电过程分析及故障排除

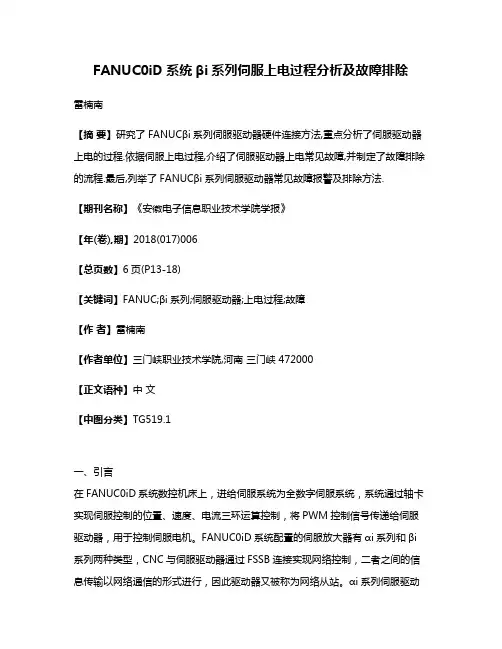

FANUC0iD系统βi系列伺服上电过程分析及故障排除雷楠南【摘要】研究了FANUCβi系列伺服驱动器硬件连接方法,重点分析了伺服驱动器上电的过程.依据伺服上电过程,介绍了伺服驱动器上电常见故障,并制定了故障排除的流程.最后,列举了FANUCβi系列伺服驱动器常见故障报警及排除方法.【期刊名称】《安徽电子信息职业技术学院学报》【年(卷),期】2018(017)006【总页数】6页(P13-18)【关键词】FANUC;βi系列;伺服驱动器;上电过程;故障【作者】雷楠南【作者单位】三门峡职业技术学院,河南三门峡 472000【正文语种】中文【中图分类】TG519.1一、引言在FANUC0iD系统数控机床上，进给伺服系统为全数字伺服系统，系统通过轴卡实现伺服控制的位置、速度、电流三环运算控制，将PWM控制信号传递给伺服驱动器，用于控制伺服电机。

FANUC0iD系统配置的伺服放大器有αi系列和βi 系列两种类型，CNC与伺服驱动器通过FSSB连接实现网络控制，二者之间的信息传输以网络通信的形式进行，因此驱动器又被称为网络从站。
αi系列伺服驱动器为FANUC公司常用的高性能驱动器，而βi系列则属于经济性伺服驱动器，常用于中低档数控机床的坐标轴控制。
由于βi系列伺服驱动器性价比高，目前在国产数控机床上应用较为广泛，文中以βi系列伺服驱动器为例来介绍伺服驱动器的硬件连接并分析其上电过程和故障排除方法。
二、FANUCβi系列伺服驱动器硬件连接方法通常，在国产数控机床上采用FS-0i Mate-C/D数控系统配置βi系列单轴标准型伺服驱动器方式。
βi系列伺服驱动器有单轴标准型、单轴高电压型及双轴标准型，其中以单轴标准型最为常用。
对于βi系列单轴标准型伺服驱动器的硬件连接如图1所示，主要是驱动器主电源、控制电源、制动电阻、FSSB连接、急停及MCC电路连接等。
驱动器与CNC系统、伺服电机之间的连接要求如下：CNC与伺服驱动器之间通过FSSB总线进行连接；驱动器主电源输入电压为三相交流200V、由伺服变压器提供；控制电源输入电压为直流24V（一般允许电压范围为24V±10%，即21.6V 至26.4V），由外部稳压电源提供。
