2020九年级物理考题分类练习——专题二十：电和磁

第二十章电与磁第5节电生磁知识点专项练习一、选择题1、用如图所示的装置探究通电导线在磁场中的受力情况。

接通电源，发现导体ab向左运动；把电源正负极对调后接入电路，发现导体ab向右运动。

这个实验事实说明通电导线在磁场中受力（）A．方向与电流方向有关 B．方向与磁感线方向有关C．大小与电流大小有关 D．大小与磁场强弱有关2、利用图所示的装置，可以进行的实验是（）A. 探究通电螺线管外部磁场的方向B. 探究通电导体在磁场中受力情况C. 探究电磁铁磁性强弱与哪些因素有关D. 探究导体在磁场中运动时产生感应电流的条件3、如图所示,在蹄形磁体的磁场中放置一根与螺线管连接的导体棒ab,当ab棒水平向右运动时,小磁针N极转至右边。

可使如图所示位置的小磁针N极转至左边的操作是()4、下图所示中的a表示垂直于纸面的一根导线,它是闭合电路的一部分。

它在磁场中按箭头方向运动时,会产生感应电流的是()A.甲和乙B.乙和丙C.丙和丁D.甲和丁5、图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能产生感应电流的情况是（）A． B． C． D．6、下列设备中，利用了电磁感应原理工作的是（）A、电动机B、动圈式话筒C、电磁起重机D、扬声器7、把一台手摇发电机跟灯光连接起来，使线圈在磁场中转动，可以看到灯光发光。

关于手摇发电机发电过程，下列说法正确的是（）A．发电机是将重力势能转变电能的装置B．匀速摇动转轮，灯光的亮度不变C．转轮转速越快灯光亮度越暗D．转轮在一个周期内电流方向改变两次8、如图四个实验中，用来探究电磁感应现象的是（）A． B．C． D．9、如图所示电与磁的实验装置中，属于发电机原理的是（）A． B．C． D．10、图1所示的四幅图中能说明发电机工作原理的是( )二、多项选择11、如图所示，在“探究什么情况下磁可以生电”的实验中，导线ab与灵敏电流计组成闭合电路，蹄形磁体放置在水平桌面上保持静止时，下列说法正确的是（）A. 导线ab静止不动，电流计指针不偏转B. 导线ab在水平方向运动，电流计指针可能会发生偏转C. 导线ab在竖直方向运动，电流计指针可能会发生偏转D. 电流计指针的偏转方向与导线ab的运动方向有关12、如图所示，是实验室用的手摇发电机.当老师演示时，同学们发现接入电流表的指针来回摆动，且转动越快灯泡越亮.则下列结论正确的是（）A.发电机工作过程中电能转化为机械能B.发电机工作原理是法拉第的电磁感应现象C.针来回摆动，说明发电机产生的是交流电D.转动越快灯泡越亮，说明导体切割速度越大，产生感应电流越大三、填空题13、如图是一款能发电的魔方充电器，转动魔方时，他根据（选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电，这个过程能转化为电能，产生的电能储存于魔方内．魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的（选填“电源”或“用电器”）14、发电机是利用现象制成的，我国发电厂发出的交变电流的频率是50Hz，其周期是s。

2020春人教版物理题：九年级全一册第20章电与磁练习含答案*第20章电与磁*1、关于如图所示的磁场，下列说法正确的是（）A.左端为磁铁的S极B.a处的磁场比b处的磁场弱C.a点所放小磁针静止时北极指向右D.如果将此磁体在教室中悬吊起来，静止时图示的右端指南【参考答案】解：A、磁体外部的磁感线是从N极出发，回到S极的，故A正确；B、磁感线越密集，该处磁场越强，越稀疏，故图中a处的磁场比b处的磁场弱，故B正确；C、a点所放小磁针静止时北极指向左，故C错误；D、地磁场的北极在地理南极附近，地磁场南极在地理北极附近，如果将此磁体在教室中悬吊起来，静止时图示的右端指向北，故D错误．故选AB．（1）在磁体外部，磁感线从N极出发，回到S极；（2）根据理想模型方法的思路进行分析，即为了人们可以形象直观的认识磁场，科学家通过想象引入了磁感线，磁感线的疏密程度反映磁场的强弱；（3）同名磁极相互排斥，异名磁极相互吸引；（4）地磁场的北极在地理南极附近，地磁场南极在地理北极附近，结合磁极间的作用规律可做出判断．关于磁场要知道磁极间的相互作用是通过磁场产生的，知道磁感线的由来，以及磁感线方向的确定．2、如图所示是温度自动报警器的原理图，它运用了许多物理知识。

以下说法中不正确的是（）A．温度计中的水银是导体B．温度计是根据液体热胀冷缩的性质工作的C．报警器中的电磁铁运用了电流的热效应D．电磁继电器是一种电路开关答案：C解析：温度自动报警器是由两部分电路组成的，包括左侧与温度计相连的控制电路和右侧与电铃相连的工作电路。

控制电路中用温度计作为控制电路的开关，温度计是利用了测温液体的热胀冷缩的原理制成的，可以选用水银作为测温物质，因为水银是导体。

当温度达到设定值时，控制电路接通，电磁铁中有电流通过，具有磁性，吸引衔铁，使电铃所在的工作电路接通，电铃响，电磁继电器就相当于电铃所在工作电路的开关。

3、如图所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是A. 把滑动片向左滑动时，磁性减弱B. 把滑动片向左滑动时，磁性增强C. 若增加线圈匝数，磁性将减弱D. 若改变电流的方向，磁性将增强【答案】B4、如图所示的实验与电动机工作原理相同的是（）A. B.C. D.【答案】D5、如图为反潜巡逻机．机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在．选项图与磁异探测器工作原理相同的是（）A. B. C. D.【答案】B【解析】【解答】解：磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生；A、图示的实验是奥斯特实验，运用了电流的磁效应，可制成电磁铁，故A错误；B、开关闭合后，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理．故B正确；C、图示为通电导体在磁场中受力，是电动机的原理，故C错误；D、如图是研究电磁铁磁性强弱的影响因素，故D错误。

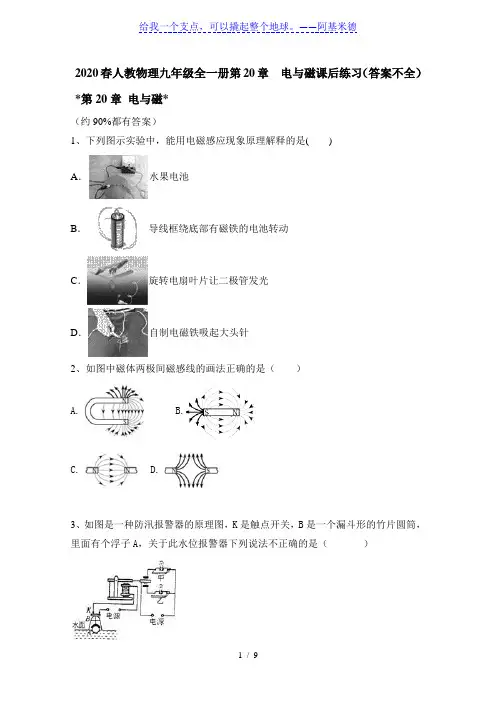

2020春人教物理九年级全一册第20章电与磁课后练习（答案不全）*第20章电与磁*（约90%都有答案）1、下列图示实验中，能用电磁感应现象原理解释的是()A．水果电池B．导线框绕底部有磁铁的电池转动C．旋转电扇叶片让二极管发光D．自制电磁铁吸起大头针2、如图中磁体两极间磁感线的画法正确的是（）A. B.C. D.3、如图是一种防汛报警器的原理图，K是触点开关，B是一个漏斗形的竹片圆筒，里面有个浮子A，关于此水位报警器下列说法不正确的是（）A．当水位上升到警戒水位时，甲灯不亮，乙灯亮B．当水位较低处于安全水位时，甲灯、乙灯均不亮C．水位报警器中还应用到了杠杆的知识D．此水位报警器也是电磁铁的应用4、如图所示，用漆包线（导线表面涂有绝缘漆）绕在纸筒上做成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关。

闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是（）A.在纸筒中插入一根铁芯B.减少线圈匝数C.使滑动触头P向右滑动D.将电源正负极互换5、如图所示的实验与电动机工作原理相同的是（）A. B.C. D.6、下列四幅图中反映电磁感应现象可以制成发电机的是( )7、如图是我国早期的指南针--司南，它是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上制成的．东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”．“柢”指的是司南长柄，下列说法中正确的是（）①司南指南北是由于它受到地磁场的作用②司南长柄指的是地磁场的北极③地磁场的南极在地球地理的南极附近④司南长柄一端是磁石的北极．A.只有①②正确B.只有①④正确C.只有②③正确D.只有③④正确8、小明用自制的电磁铁来研究它的磁性与哪些因素有关。

实验器材：两个相同大小的大铁钉、一些漆包线、开关、电源、滑动变阻器、一些回形针和电流表等。

在实验中，用漆包线绕制横截面和紧密程度相同的三个线圈，其中两个线圈插入铁钉，另一个线圈内无铁钉。

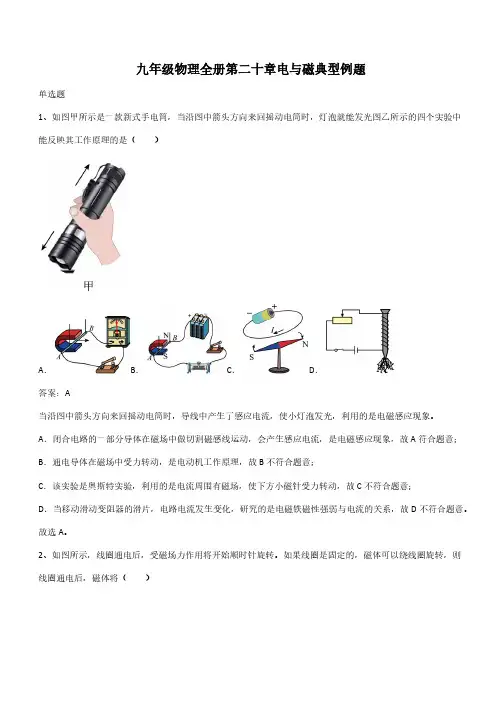

九年级物理全册第二十章电与磁典型例题单选题1、如图甲所示是一款新式手电筒，当沿图中箭头方向来回摇动电筒时，灯泡就能发光图乙所示的四个实验中能反映其工作原理的是（）A．B．C．D．答案：A当沿图中箭头方向来回摇动电筒时，导线中产生了感应电流，使小灯泡发光，利用的是电磁感应现象。

A．闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，是电磁感应现象，故A符合题意；B．通电导体在磁场中受力转动，是电动机工作原理，故B不符合题意；C．该实验是奥斯特实验，利用的是电流周围有磁场，使下方小磁针受力转动，故C不符合题意；D．当移动滑动变阻器的滑片，电路电流发生变化，研究的是电磁铁磁性强弱与电流的关系，故D不符合题意。

故选A。

2、如图所示，线圈通电后，受磁场力作用将开始顺时针旋转。

如果线圈是固定的，磁体可以绕线圈旋转，则线圈通电后，磁体将（）A．开始顺时针旋转B．开始逆时针旋转C．保持静止D．以上三种情况都有可能答案：B线圈通电后，受磁场力作用，线圈开始顺时针旋转；如果线圈是固定的，根据静止和运动的相对性可知，则线圈通电后，磁体开始逆时针旋转，故B符合题意，ACD不符合题意。

故选B。

3、关于图中所示的四个情景，下列说法中正确的是（）A．触接后小磁针将发生偏转，说明电流周围有磁场B．磁场中导体ab竖直向上运动时，电流表指针会发生偏转C．闭合开关后磁场中的导体ab运动，依据该实验原理可制成发电机D．通电螺线管周围的磁场强弱与电流方向有关答案：AA．题图是奥斯特实验，导线触及电源后，电路中有电流，小磁针将发生偏转，说明电流周围有磁场，故A正确；B．由题图可知，磁场中导体ab竖直向上运动时，不切割磁感线，不会产生感应电流，电流计的指针不会偏转，故B错误；C．图中有电源，闭合开关后，通电导体在磁场中受力而运动，依据该实验原理可制成电动机，故C错误；D、图中通电螺线管周围的磁场强弱与电流的大小有关，而磁场方向与电流的方向有关，故D错误。

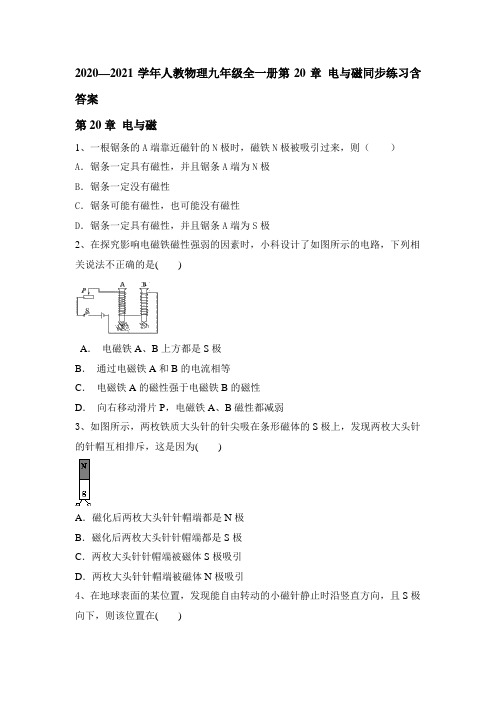

2020—2021学年人教物理九年级全一册第20章电与磁同步练习含答案第20章电与磁1、一根锯条的A端靠近磁针的N极时，磁铁N极被吸引过来，则（）A．锯条一定具有磁性，并且锯条A端为N极B．锯条一定没有磁性C．锯条可能有磁性，也可能没有磁性D．锯条一定具有磁性，并且锯条A端为S极2、在探究影响电磁铁磁性强弱的因素时，小科设计了如图所示的电路，下列相关说法不正确的是()A．电磁铁A、B上方都是S极B．通过电磁铁A和B的电流相等C．电磁铁A的磁性强于电磁铁B的磁性D．向右移动滑片P，电磁铁A、B磁性都减弱3、如图所示，两枚铁质大头针的针尖吸在条形磁体的S极上，发现两枚大头针的针帽互相排斥，这是因为()A．磁化后两枚大头针针帽端都是N极B．磁化后两枚大头针针帽端都是S极C．两枚大头针针帽端被磁体S极吸引D．两枚大头针针帽端被磁体N极吸引4、在地球表面的某位置，发现能自由转动的小磁针静止时沿竖直方向，且S极向下，则该位置在()A．赤道附近B．地理北极附近C．地理南极附近D．无法确定5、(双选)某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头所示。

下列结论中合理的是()A．由甲、乙两图可得电流可以产生磁场B．由甲、乙两图可得电流产生的磁场的方向与电流方向有关C．由乙、丙两图可得电流产生的磁场的强弱与电流大小有关D．由乙、丙两图可得电流产生的磁场的方向与电流方向有关6、如图是某小组的同学研究“影响电磁铁磁性大小的因素”的实验装置，其中甲、乙、丙三图中，线圈的匝数相同，而丁图中线圈的匝数是前面三图的2倍。

已知I2>I1，则下列结论中不正确的是（）A.比较图甲、图乙，可知电磁铁通电时才有磁性B.比较图甲、图丙，可知电磁铁通电电流增大，磁性增强C.比较图甲、图丁，可知电磁铁通电电流增大，磁性增强D.比较图丙、图丁，可知电磁铁通电电流相同时，线圈匝数越多，磁性越强选择题7、我们每一位同学家中所使用的电冰箱、洗衣机、电风扇等用电器都装配有电动机。

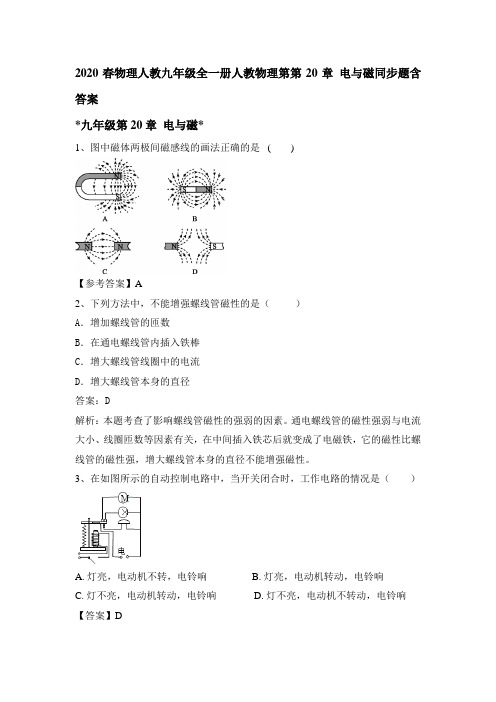

2020春物理人教九年级全一册人教物理第第20章电与磁同步题含答案*九年级第20章电与磁*1、图中磁体两极间磁感线的画法正确的是()【参考答案】A2、下列方法中，不能增强螺线管磁性的是（）A．增加螺线管的匝数B．在通电螺线管内插入铁棒C．增大螺线管线圈中的电流D．增大螺线管本身的直径答案：D解析：本题考查了影响螺线管磁性的强弱的因素。

通电螺线管的磁性强弱与电流大小、线圈匝数等因素有关，在中间插入铁芯后就变成了电磁铁，它的磁性比螺线管的磁性强，增大螺线管本身的直径不能增强磁性。

3、在如图所示的自动控制电路中，当开关闭合时，工作电路的情况是（）A. 灯亮，电动机不转，电铃响B. 灯亮，电动机转动，电铃响C. 灯不亮，电动机转动，电铃响D. 灯不亮，电动机不转动，电铃响【答案】D4、在制作简易电动机的过程中，若要改变电动机的转动方向，可以（）A. 改变通电电流的大小B. 将电源的正负极对调C. 换用磁性更强的磁铁D. 增加电动机的线圈匝数【答案】B5、如图所示，当手摇交流发电机线圈以每秒5转的速度转动时( )A．电流表指针向右偏转，小灯泡正常发光B．电流表指针向左偏转，小灯泡闪烁发光C．电流表指针左右大幅摆动，小灯泡不亮D．电流表指针左右小幅摆动，小灯泡闪烁发光【答案】D6、如图所示实验装置，弹簧测力计下面挂着条形磁铁，螺线管中插有铁芯，开关S拨在触点②位置。

要使弹簧测力计的示数变大，下列操作方法能够实现的是（）A．滑片P向b端滑动B．将S拨到①位置C．将铁芯从螺线管中取出 D．将螺线管往上移动答案：C解析：本题考查的是影响电磁铁的磁性强弱的因素及安培定则。

根据安培定则，可以判断出电磁铁的磁极，上端为N极，它与条形磁铁相互排斥，要使弹簧测力计的示数变大，则它们间的排斥力变小，磁性变弱。

通电螺线管磁性的强弱与电流大小、线圈匝数和插入铁芯的长短有关。

所以可以使用的方法是增大电阻，减小电流，P向a端移动；减少线圈匝数，S接③接线柱；减少插入铁芯的长度，把铁芯从螺线管中取出。

初三物理电与磁题20套(带答案)及解析一、电与磁选择题1．以下是对电与磁部分四幅图的分析，其中错误的是（）A. 如图装置闭合电路后磁针会偏转，说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验，说明通电导体周围存在磁场（即电流能产生磁场），A不符合题意。

B、如图装置，开关闭合后导体会在磁场中运动，说明通电导线在磁场中受到力的作用，B 不符合题意。

C、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，电流计的指针发生偏转，根据这个原理可制成发电机，C不符合题意。

D、动圈式话筒是根据电磁感应原理工作的，D错误，符合题意。

故答案为：D。

【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误．故选A．【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．4．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。

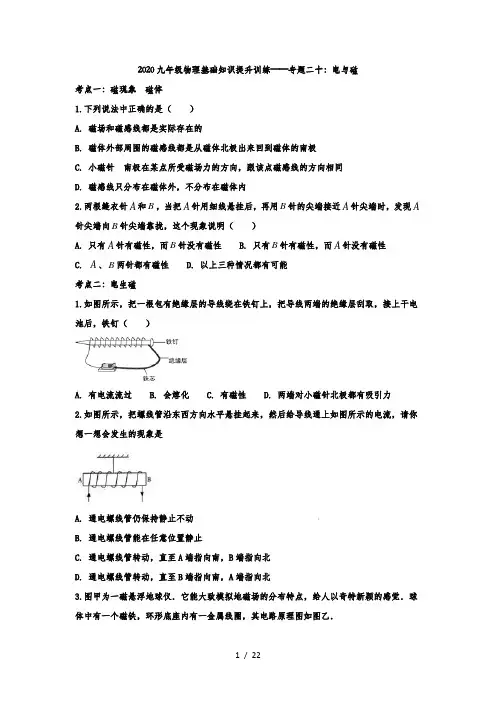

2020九年级物理基础知识提升训练——专题二十：电与磁考点一：磁现象 磁体1.下列说法中正确的是（ ）A. 磁场和磁感线都是实际存在的B. 磁体外部周围的磁感线都是从磁体北极出来回到磁体的南极C. 小磁针的南极在某点所受磁场力的方向，跟该点磁感线的方向相同D. 磁感线只分布在磁体外，不分布在磁体内2.两根缝衣针A 和B ，当把A 针用细线悬挂后，再用B 针的尖端接近A 针尖端时，发现A 针尖端向B 针尖端靠拢，这个现象说明（ ）A. 只有A 针有磁性，而B 针没有磁性B. 只有B 针有磁性，而A 针没有磁性C. A 、B 两针都有磁性D. 以上三种情况都有可能考点二：电生磁1.如图所示，把一根包有绝缘层的导线绕在铁钉上，把导线两端的绝缘层刮取，接上干电池后，铁钉（ ）A. 有电流流过B. 会熔化C. 有磁性D. 两端对小磁针北极都有吸引力2.如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通上如图所示的电流，请你想一想会发生的现象是A. 通电螺线管仍保持静止不动B. 通电螺线管能在任意位置静止C. 通电螺线管转动，直至A 端指向南，B 端指向北D. 通电螺线管转动，直至B 端指向南，A 端指向北 3.图甲为一磁悬浮地球仪．它能大致模拟地磁场的分布特点，给人以奇特新颖的感觉．球体中有一个磁铁，环形底座内有一金属线圈，其电路原理图如图乙．（1）地球仪工作时，球体悬浮于空中，此时球体所受的磁力与________平衡，停止工作时，球体对底座________（选填“有”和“无”）力的作用．（2）图乙是底座中线圈放大图，A端应连接电源的________极．4.如图所示，将一条形磁体放在小车上，并靠近螺线管．开关闭合，发现小车缓慢向右运动，则条形磁体的左端为极．若想让小车快速向左运动，我们可以．考点三：电磁铁电磁继电器1.如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（）A. 电流表示数变小，弹簧长度变短B. 电流表示数变小，弹簧长度变长C. 电流表示数变大，弹簧长度变长D. 电流表示数变大，弹簧长度变短2.右图所示是某同学连接的电铃电路，开关闭合后，电路中始终有电流，但电铃只响一声就不再响了，原因是（）A. 衔铁一直被电磁铁吸着不能回弹B. 衔铁没有向下运动C. 电池正、负极接反了D. 电磁铁始终没有磁性3. 如图所示的自动控制电路中，当开关S闭合时，工作电路的情况是A. 灯亮，电动机不转动，电铃响B. 灯亮，电动机转动，电铃响C. 灯不亮，电动机转动，电铃响D. 灯不亮，电动机不转动，电铃响4.法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应（某些材料的电阻在磁场中急剧减小）荣获了2007年诺贝尔物理学奖，如图是研究巨磁电阻特性的原理示意图，闭合S1、S2后，下列说法正确的是（）A. 电磁铁右端为N极B. 滑片P向左滑动过程中电磁铁的磁性减弱C. 巨磁电阻的阻值随滑片P向左滑动而明显减小D. 滑片P向左滑动过程中，指示灯明显变暗5.科学家的每次重大发现，都有力地推动了人类文明的进程．丹麦物理学家__________首先发现了电流周围存在着磁场，第一个揭示了电和磁之间的联系．小郭同学自制了一个用开关来控制电磁铁南北极的巧妙装置，如图所示．当开关S接__________（选填“a”或“b”）点时，电磁铁的A端是S极；此时小磁针的D端是__________极．6.在物联网中，传感器担负着信息采集的重要任务，可以实现“提醒”或“报警”功能．其中热敏传感器主要运用了热敏电阻来测量温度的变化．热敏电阻主要是由__________材料制成的（选填“导体”、“半导体”、“超导体”或“绝缘体”）．热敏电阻阻值随温度变化的曲线如下图甲所示，图乙是由热敏电阻1R 作为传感器制作的简单自动报警线路图，图中a 、b 为两个固定的金属片，d 为铁片．为了使温度过高时发送报警信息，开关c 应该接在__________处（选填“a ”或“b ”）．若使报警的最低温度提高些，应将P 点向__________ 移动（选填“大”或“小”）．7.如图是一种“闯红灯违规证据模拟器”的工作原理图．光控开关受到红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，电磁铁的磁性因电路中电流的改变而变强，当电流变化到一定值时，衔铁与触点2接触，电控照相机开始工作，拍摄违规车辆．请在图中将工作电路的电路图补充完整，使电路符合要求．8.磁感应强度B 用来描述磁场的强弱，国际单位是特斯拉，符号“T ”为了探究磁铁外轴线上感应强度的大小与哪些因素有关，小翼设计了如图所示的电路，图甲电源电压6V ，R 为磁感电阻．其阻值随磁感应强度变化的关系图线如图．（1）当图乙2S 断开，图甲1S 闭合时，电流表的示数为__________mA ．闭合1S 和2S ，滑动变阻器的滑片P 移动时，图甲中电流表的示数逐渐减小，说明磁感电阻R 处的磁感应强度B 逐渐__________．（2）闭合1S 和2S ，滑片P 不动，沿电磁铁轴线向左移动磁感电阻R ，测出R 离电磁铁左端的距离x 与对应的电流表示数I ，算出R 处磁感应强度B 的数值如表．请计算5cm x =时，B =__________T ．（3）综合以上实验数据可以得出：电磁铁外轴线上磁感应强度离电磁铁越远，磁感应强度越__________．考点四：电动机1.以下指示结构由错误的一项是（ ）A. ⎧⎪⎧⎪⎨⎨⎩⎪⎪⎩构造电流大小电磁铁磁性强弱匝数多少应用 B. :⎧⎪⎧⎪⎨⎨⎩⎪⎪⎩通电导体在磁场中受力的作用电流方向磁场对电流的作用受力方向有关磁场方向能量转化机械能转化为电能 C. ⎧⎪⎧⎨⎨⎪⎩⎩电流的磁效应电生磁磁感线分布通电螺线管的磁场磁极 D. ⎧⎪⎨⎪⎩磁体磁场磁场电流的磁场地磁场 2.下图是有关电与磁实验装置图，其中用来研究磁场对电流作用的是3.在物理学中，用“⊗”表示电流的方向垂直于纸面向里，“⊙”表示电流的方向垂直于纸面向外．如图所示，图甲表示直导体a在磁场中受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F，图乙所示的四种情况中，通电导体b受到的磁场力方向水平向左的是4.如图所示是一种汽车装饰品--小盆景，花盆表面有一个太阳能电池板，塑料小花在阳光.请你猜测花盆里还有一个重要的装置是______ (选填“发电机”或“电动机”下能不断摇摆)，这种装置的工作原理是______ ．5.现在电动自行车、电动汽车逐渐普及，它们都采用电动机来获得动力．某直流电动机的铭牌上标有220V5.5kW“”，电动机线圈的电阻为0.4 ．（1）该电动机正常工作1h，消耗多少电能？（2）该电动机正常工作1h，线圈因发热而损失了一部分电能，线圈在这1h内发出的热量是多少．（3）在工作过程中，电动机因故障卡住无法转动，很快就闻到焦糊味道，请你从能量转化角度解释这个现象．考点五：磁生电1.下列装置中，利用电磁感应现象工作的是2.如图所示的四个实验中，能确定钢棒具有磁性的是3.如图是小林同学研究“印象电磁铁磁性强弱因素”的装置图，它是由电源、滑动变阻器、开关、带铁芯的螺线管和自制的针式刻度板组成．通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱．在指针下方固定一物体A，用导线a与接线柱1相连，闭合开关后，指针B发生偏转．（1）指针下方的物体A应由（）材料制成．A．铜 B．铁 C．铝 D．塑料（2）当开关闭合后，电磁铁左端应为磁极的__________极．（3）实验发现：①当滑动变阻器的滑片P向__________滑动时（填“左”或“右”），指针B偏转的角度将会__________（填“变大”或“变小”）．②保持滑片P的位置不变，当导线a由接线柱1改为与接线柱2相连，闭合开关后，可发现指针B偏转的角度将会__________（填“变大”或“变小”）．（4）经过对电磁铁的研究，可得出的结论是：当__________时，通过电磁铁的电流越大，电磁铁磁性越强；当通过电磁铁的电流一定时，电磁铁线圈的匝数越__________，磁性越强．考点六：电与磁作图cd导线的受力示意图1.（1）在下图中已知甲图线圈的受力情况，请在乙图中画出()_________．（2）在下图中画出磁感线___________．2.如图，请你在方框内设计一个电源．要求：（1）电磁铁磁性有无可以控制．（2）该电路能改变框外电磁铁磁性的强弱．（3）使小磁针静止时如图所示．2020九年级物理基础知识提升训练——专题二十：电与磁参考答案考点一：磁现象 磁体1.下列说法中正确的是（ ）A. 磁场和磁感线都是实际存在的B. 磁体外部周围的磁感线都是从磁体北极出来回到磁体的南极C. 小磁针的南极在某点所受磁场力的方向，跟该点磁感线的方向相同D. 磁感线只分布在磁体外，不分布在磁体内【答案】B【解析】A. 磁感线不是磁场中真实存在的曲线，而是人为加上去的．故A 错误；B. 磁感线在磁体外部从北极出发回到南极，内部由南极回到北极．故B 正确；C. 小磁针南极在某处受磁场力的方向，跟该处磁感线方向是相反的．故C 错误；D. 磁感线是闭合曲线，在磁体内部是从南极指向北极．故D 错误．故选B.2.两根缝衣针A 和B ，当把A 针用细线悬挂后，再用B 针的尖端接近A 针尖端时，发现A 针尖端向B 针尖端靠拢，这个现象说明（ ）A. 只有A 针有磁性，而B 针没有磁性B. 只有B 针有磁性，而A 针没有磁性C. A 、B 两针都有磁性D. 以上三种情况都有可能【答案】D【解析】两针尖端靠拢相互吸引，则如果一个有磁性，则可以吸引另一个，如果两个都有磁性，如果是异名磁极相对，也可以相互吸引．故可以两针都有磁性，及一个有磁性都可吸引．故选D.考点二：电生磁1.如图所示，把一根包有绝缘层的导线绕在铁钉上，把导线两端的绝缘层刮取，接上干电池后，铁钉（ ）A. 有电流流过B. 会熔化C. 有磁性D. 两端对小磁针北极都有吸引力【答案】C【解析】A. 因为导线的外面有绝缘层，所以铁钉中没有电流通过，故选项A错误；B. 电流通过导线时，产生的热量是非常小的，而铁钉的熔点又非常的高，所以铁钉不会被熔化，故选项B 错误；C. 当接上干电池后，导线中就有了电流，电流周围会产生磁场，铁钉在电流磁场的作用下就会被磁化，因而具有了磁性，故选项C正确；D. 铁钉被磁化后，两端分别是两个磁极，根据右手螺旋定则可以判定，铁钉的右端是N极，左端是S极．则铁钉的右端对小磁针的北极有排斥力，故选项D错误．故选C.2.如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通上如图所示的电流，请你想一想会发生的现象是A. 通电螺线管仍保持静止不动B. 通电螺线管能在任意位置静止C. 通电螺线管转动，直至A端指向南，B端指向北D. 通电螺线管转动，直至B端指向南，A端指向北【答案】D【解析】根据图示的螺线管线圈的绕向和螺线管中电流的方向，利用安培定则可以确定螺线管的A 端为N极，B端为S极．在地磁场的作用下，螺线管将会发生转动，螺线管的N极（A端）指向北，螺线管的S极（B）指向南．故选D．3.图甲为一磁悬浮地球仪．它能大致模拟地磁场的分布特点，给人以奇特新颖的感觉．球体中有一个磁铁，环形底座内有一金属线圈，其电路原理图如图乙．（1）地球仪工作时，球体悬浮于空中，此时球体所受的磁力与________平衡，停止工作时，球体对底座________（选填“有”和“无”）力的作用．（2）图乙是底座中线圈放大图，A端应连接电源的________极．【答案】重力有正【解析】球体悬浮空中，受到的磁力与重力平衡．停止工作，磁力消失，球体落在底座上，对底座有力的作用．地理的南极是地磁的北极，根据同名磁极相互排斥，A接正极．4.如图所示，将一条形磁体放在小车上，并靠近螺线管．开关闭合，发现小车缓慢向右运动，则条形磁体的左端为极．若想让小车快速向左运动，我们可以．【答案】N；将电源正负极对调（或将小车磁体NS极对调）并将滑动变阻器的滑片向右调节【解析】由安培定则可知，螺线管右端为N极，左端为S极，根据开关闭合，发现小车也向右运动，由同名磁极相互排斥可确定条形磁体的左端为N极．若想让小车向左运动，即磁极的方向相反，所以应该将电源的正负极对调（或将小车磁体NS极对调）；要想使得小车向左快速运动，即磁性增加，所以此时电流变大，即滑片向右滑动．考点三：电磁铁电磁继电器1.如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（）A. 电流表示数变小，弹簧长度变短B. 电流表示数变小，弹簧长度变长C. 电流表示数变大，弹簧长度变长D. 电流表示数变大，弹簧长度变短【答案】D【解析】AC．电流由下方流入，则由右手螺旋定则可知，螺线管上端为N极；因同名磁极相互排斥，异名磁极相互吸引，所以，两磁铁同名相对，相互排斥；当滑片P从a端向b端滑动过程中，滑动变阻器接入电阻减小，电路中的总电阻减小，由UIR可知，电路中电流变大，即电流表的示数变大，故AC错误；BD．此时条形磁铁受向上的力增强，弹簧长度变短，故B错误、D正确．2.右图所示是某同学连接的电铃电路，开关闭合后，电路中始终有电流，但电铃只响一声就不再响了，原因是（）A. 衔铁一直被电磁铁吸着不能回弹B. 衔铁没有向下运动C. 电池正、负极接反了D. 电磁铁始终没有磁性【答案】A【解析】当开关闭合后,电路中有电流,电磁铁有磁性,吸引衔铁,衔铁被吸下的同时,打击铃碗,发出声音.此时电路始终接通,电磁铁始终吸引衔铁,衔铁不会回弹,所以钉锤不能再重复打击铃碗.故选 A.3. 如图所示的自动控制电路中，当开关S闭合时，工作电路的情况是A. 灯亮，电动机不转动，电铃响B. 灯亮，电动机转动，电铃响C. 灯不亮，电动机转动，电铃响D. 灯不亮，电动机不转动，电铃响【答案】D【解析】如图，左侧为控制电路，当开关S闭合时，电磁铁具有磁性，向下吸引衔铁，使上端触点断开，下端触点接通，故灯不亮、电动机不转动，电铃响．对照选项可知D符合题意．故选D．4.法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应（某些材料的电阻在磁场中急剧减小）荣获了2007年诺贝尔物理学奖，如图是研究巨磁电阻特性的原理示意图，闭合S1、S2后，下列说法正确的是（）A. 电磁铁右端为N极B. 滑片P向左滑动过程中电磁铁的磁性减弱C. 巨磁电阻的阻值随滑片P向左滑动而明显减小D. 滑片P向左滑动过程中，指示灯明显变暗【答案】C【解析】A.由右手螺旋定则可知，螺线管的左端为N极，故错误；B.滑片P向左滑动过程中，电阻减小，电流增大，电磁铁磁性增强，故错误；C.滑片P向左滑动过程中，电磁铁磁性增强，故巨磁电阻的阻值会减小，故正确；D.巨磁电阻的阻值减小，通过指示灯的电流增大，指示灯会变亮，故错误．应选C5.科学家的每次重大发现，都有力地推动了人类文明的进程．丹麦物理学家__________首先发现了电流周围存在着磁场，第一个揭示了电和磁之间的联系．小郭同学自制了一个用开关来控制电磁铁南北极的巧妙装置，如图所示．当开关S 接__________（选填“a ”或“b ”）点时，电磁铁的A 端是S 极；此时小磁针的D 端是__________极．【答案】 (1). 奥斯特 (2). b (3). S【解析】奥斯特把通电直导线放在水平方向静止的小磁针上，小磁针发生偏转，说明受到磁力作用，实验表明电流周围存在磁场．电磁铁的A 端是S 极，B 端是N 极，用右手握住电磁铁，大拇指指向N 极，则四指指向电磁铁线圈中的电流方向，则电流从电磁铁的B 端流进，从A 端流出，由此可知，B 端应接电源的正极，A 端接电源的负极，所以，开关S 接 b 点，根据磁极间的相互作用可知， 此时小磁针的D 端是S 极．6.在物联网中，传感器担负着信息采集的重要任务，可以实现“提醒”或“报警”功能．其中热敏传感器主要运用了热敏电阻来测量温度的变化．热敏电阻主要是由__________材料制成的（选填“导体”、“半导体”、“超导体”或“绝缘体”）．热敏电阻阻值随温度变化的曲线如下图甲所示，图乙是由热敏电阻1R 作为传感器制作的简单自动报警线路图，图中a 、b 为两个固定的金属片，d 为铁片．为了使温度过高时发送报警信息，开关c 应该接在__________处（选填“a ”或“b ”）．若使报警的最低温度提高些，应将P 点向__________ 移动（选填“大”或“小”）．【答案】 (1). 半导体 (2). a (3). 左【解析】热敏电阻主要是由半导体材料制成的．热敏电阻阻值随温度变化的曲线如下图甲所示，图乙是由热敏电阻R1作为传感器制作的简单自动报警线路图，图中a、b为两个固定的金属片，d为铁片．为了使温度过高时发送报警信息，开关c应该接在a处．若使报警的最低温度提高些，应将P点向_左移动7.如图是一种“闯红灯违规证据模拟器”的工作原理图．光控开关受到红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，电磁铁的磁性因电路中电流的改变而变强，当电流变化到一定值时，衔铁与触点2接触，电控照相机开始工作，拍摄违规车辆．请在图中将工作电路的电路图补充完整，使电路符合要求．【答案】【解析】只有在红灯亮的期间，光控开关才闭合，若此时车辆违规闯红灯行驶时，会压上压敏电阻，从而使压敏电阻的阻值减小，在电源电压一定的情况下，电阻越小，电流就越大．电磁铁的磁性与电流有关，并且电流越大磁性越强，所以电磁铁的磁性会增强．当电流增大到一定程度时，电磁铁会将衔铁吸下，使其与触点2接触，导致了电控照相机所在的电路接通，照相机会对违规车辆进行拍照．如下图：8.磁感应强度B用来描述磁场的强弱，国际单位是特斯拉，符号“T”为了探究磁铁外轴线上感应强度的大小与哪些因素有关，小翼设计了如图所示的电路，图甲电源电压6V，R 为磁感电阻．其阻值随磁感应强度变化的关系图线如图．（1）当图乙2S 断开，图甲1S 闭合时，电流表的示数为__________mA ．闭合1S 和2S ，滑动变阻器的滑片P 移动时，图甲中电流表的示数逐渐减小，说明磁感电阻R 处的磁感应强度B 逐渐__________．（2）闭合1S 和2S ，滑片P 不动，沿电磁铁轴线向左移动磁感电阻R ，测出R 离电磁铁左端的距离x 与对应的电流表示数I ，算出R 处磁感应强度B 的数值如表．请计算5cm x =时，B =__________T ．（3）综合以上实验数据可以得出：电磁铁外轴线上磁感应强度离电磁铁越远，磁感应强度越__________．【答案】 (1). 60 (2). 增大 (3). 0.40 (4). 小【解析】（1）当图乙S2断开，图甲S1闭合时，即磁场强度为零，据图丙可知，此时的R ＝100Ω，故此时电路中的电流是：I ＝6V 100ΩU R ＝ ＝0.06A ＝60mA ；图乙中滑动变阻器的滑片P 向右移动，有效电阻变小，电流变大磁场变强，图甲中电流表的示数逐渐减小，即R 的电阻变大，据此分析可知：磁感应电阻R 处的磁感应强度B 逐渐增大；（2）x ＝5cm 时，对于图表得出电流是30mA ，据欧姆定律可知：R ′＝U I ' ＝6V 0.03A ＝200Ω，故对应磁场的强度是0.40T ；（3）综合以上实验数据，分析（2）中的表格数据可以得出“电磁铁外轴线上磁感应强度随电磁铁电流的增大而增大，离电磁铁越远，磁感应强度越小． 考点四：电动机 1.以下指示结构由错误的一项是（ ）A. ⎧⎪⎧⎪⎨⎨⎩⎪⎪⎩构造电流大小电磁铁磁性强弱匝数多少应用 B. :⎧⎪⎧⎪⎨⎨⎩⎪⎪⎩通电导体在磁场中受力的作用电流方向磁场对电流的作用受力方向有关磁场方向能量转化机械能转化为电能 C. ⎧⎪⎧⎨⎨⎪⎩⎩电流的磁效应电生磁磁感线分布通电螺线管的磁场磁极 D. ⎧⎪⎨⎪⎩磁体磁场磁场电流的磁场地磁场【答案】B【解析】电导体在磁场中受力运动时的能量转化情况是电能转化为机械能.故B 选项中有错误.其它选项所列知识点都正确.故答案为B.2.下图是有关电与磁实验的装置图，其中用来研究磁场对电流作用的是【答案】D【解析】A ．是电磁感应现象；B ．是奥斯特实验；C ．是电磁铁的磁性强弱和电流的关系；D ．是用来研究磁场对电流作用．3.在物理学中，用“⊗”表示电流的方向垂直于纸面向里，“⊙”表示电流的方向垂直于纸面向外．如图所示，图甲表示直导体a 在磁场中受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F ，图乙所示的四种情况中，通电导体b 受到的磁场力方向水平向左的是【答案】C【解析】通电导体在磁场中受力的方向与电流方向和磁场方向有关，当电流方向和磁场方向二者中有一个改变时，受力方向相反，当二者都相反时，受力方向相同，所以C正确．4.如图所示是一种汽车装饰品--小盆景，花盆表面有一个太阳能电池板，塑料小花在阳光下能不断摇摆.请你猜测花盆里还有一个重要的装置是______ (选填“发电机”或“电动机”)，这种装置的工作原理是______ ．【答案】电；电动机；通电导线在磁场中受力的作用【解析】电池板把光能转化为电能，由于该装置在太阳能提供电能的情况下运动，即将电能转化为机械能，故里面应该有一个电动机，它是利用通电导线在磁场中受力的作用的原理制成的．5.现在电动自行车、电动汽车逐渐普及，它们都采用电动机来获得动力．某直流电动机的铭牌上标有220V5.5kW“”，电动机线圈的电阻为0.4 ．（1）该电动机正常工作1h，消耗多少电能？（2）该电动机正常工作1h，线圈因发热而损失了一部分电能，线圈在这1h内发出的热量是多少．（3）在工作过程中，电动机因故障卡住无法转动，很快就闻到焦糊味道，请你从能量转化角度解释这个现象．【答案】（1）5.5kWh．（2）9×105J．（3）线圈卡住无法转动，电能无法转化为机械能，消耗的电能全部转化为内能，因此产生大量的热，温度迅速升高．【解析】(1)∵P＝Wt∴电动机消耗的电能W＝Pt＝5.5kW×1h＝5.5kW⋅h；(2)∵P＝UI∴电动机正常工作时的电流为I＝5500W220VPU＝＝25A，线圈产生的热量Q＝I2Rt＝(25A)2×0.4Ω×3600s＝9×105J，(3)线圈卡住无法转动，电能无法转化为机械能．消耗的电能全部转化为内能，因此产生大量的热，温度迅速升高．考点五：磁生电1.下列装置中，利用电磁感应现象工作的是【答案】A【解析】A．动圈式话筒是把声信号转变成电信号的，声信号的振动带动线圈在磁场中振动，产生电流，是电磁感应现象原理，故A符合题意；B．动圈式扬声器是利用通电导体在磁场中受到力的作用而振动制成的．故B符合题意；C．玩具电动机，利用通电线圈在磁场中受力转动的原理工作的，故C不符合题意；D．电铃的主要部件是电磁铁，利用电流的磁效应工作的，故D不符合题意；故选A。

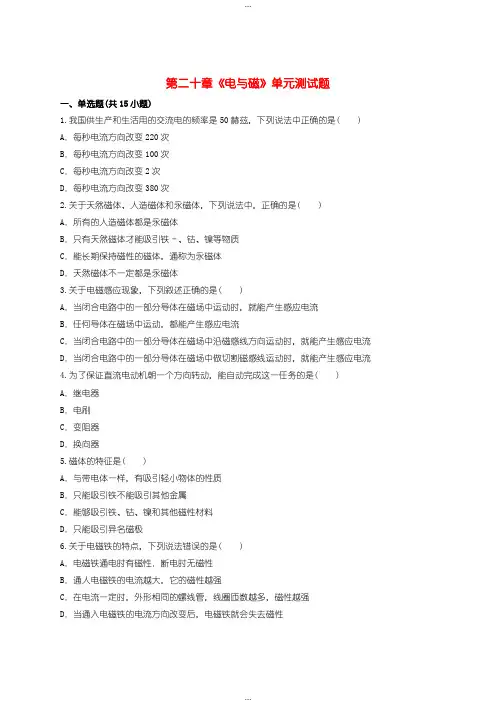

第二十章《电与磁》单元测试题一、单选题(共15小题)1.我国供生产和生活用的交流电的频率是50赫兹，下列说法中正确的是( )A．每秒电流方向改变220次B．每秒电流方向改变100次C．每秒电流方向改变2次D．每秒电流方向改变380次2.关于天然磁体、人造磁体和永磁体，下列说法中，正确的是( )A．所有的人造磁体都是永磁体B．只有天然磁体才能吸引铁﹣、钴、镍等物质C．能长期保持磁性的磁体，通称为永磁体D．天然磁体不一定都是永磁体3.关于电磁感应现象，下列叙述正确的是( )A．当闭合电路中的一部分导体在磁场中运动时，就能产生感应电流B．任何导体在磁场中运动，都能产生感应电流C．当闭合电路中的一部分导体在磁场中沿磁感线方向运动时，就能产生感应电流D．当闭合电路中的一部分导体在磁场中做切割磁感线运动时，就能产生感应电流4.为了保证直流电动机朝一个方向转动，能自动完成这一任务的是( )A．继电器B．电刷C．变阻器D．换向器5.磁体的特征是( )A．与带电体一样，有吸引轻小物体的性质B．只能吸引铁不能吸引其他金属C．能够吸引铁、钴、镍和其他磁性材料D．只能吸引异名磁极6.关于电磁铁的特点，下列说法错误的是( )A．电磁铁通电时有磁性．断电时无磁性B．通人电磁铁的电流越大，它的磁性越强C．在电流一定时，外形相同的螺线管，线圈匝数越多，磁性越强D．当通入电磁铁的电流方向改变后，电磁铁就会失去磁性7.如图所示，在两个靠得较近的小车上分别放一块磁铁，同时松手后观察到的现象是( )A．两车都向左运动B．两车都向右运动C．一车先运动、另一车后运动D．甲车向左运动、乙车向右运动8.如图所示，按小磁针的指向标注的螺线管的极性和电源的正负极均正确的是( )A．B．C．D．9.导体在磁场里做切割磁感线运动时( )A．一定产生感应电流B．一定不产生感应电流C．若电路是闭合的，会产生感应电流D．无法确定10.一根钢条接近小磁铁，小磁铁的N极被吸向钢条；这一现象说明钢条原来( )A．一定有磁性，接近磁极的一端是S极B．一定有磁性，但不能确定它的极性C．一定没有磁性D．不一定有磁性11.如图所示，在水平地面上的磁体上方，有挂在弹簧测力计上的小磁体(下部N极)．小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的小磁体下端，沿图示水平路线从A缓慢移到B则图乙中能反映弹簧测力计示数F随位置变化的是( )A．B．C．D．12.关于如图所示的动圈式话筒，下列理解正确的是( )A．其工作原理是通电导体在磁场中受力运动B．线圈中产生的是声信号C．由于膜片带动线圈左右的振动，线圈中就会产生方向变化的电流D．说话的声音的音调的高低变化会引起线圈中电流大小的变化13.关于动圈式扬声器说法中正确的是( )A．动圈式扬声器音圈中有强电流通电时才会发声B．动圈式扬声器工作时是将机械能转化为电能C．动圈式扬声器的工作原理是通电线圈在磁场中受力运动D．动圈式扬声器工作时线圈中通过的电流不一定是交变电流14.如图所示是研究通电导体在磁场中的受力情况的实验装置，通电后导体AB向右运动，若要使AB向左运动，下列办法可行的是( )A．将滑动变阻器的滑片向左滑动B．将滑动变阻器的滑片向右滑动C．改变导体中的电流方向，同时改变磁场方向D．将磁体的磁极对调15.导体在磁场中产生感应电流必须满足的条件是( )A．导体在磁场中运动B．导体相对于磁场运动C．闭合电路的部分导线在磁场中做切割磁感线运动D．闭合电路的全部导线在磁感线中运动二、填空题(共3小题)16.有一种如图1所示的环形磁铁，磁极的分布有以下两种可能情况：①磁极呈横向分布，如图2﹣甲，外侧为N极，内侧为S极．②磁极呈轴向分布，如图2﹣乙，上面为N极，下面为S极．为确定这种环形磁铁磁极的分布情况，小李进行了以下实验：取两个完全相同的环形磁铁，将它们按图3那样沿中心轴线互相靠近，发现它们相互排斥．接着将其中一个环形磁铁翻转，如果它们相互 ________，则磁极呈横向分布；如果它们相互 ________，则磁极呈轴向分布．17.如图所示，甲图是______机的示意图，乙图是______机的示意图．18.磁场是磁体周围的一种能传递________的特殊物质．我们把小磁针在磁场中静止时________极所指的方向，规定为该点的磁场方向．三、实验题(共3小题)19.课堂上，老师做了如图所示的演示实验，给直导线(铝棒)通电，观察到直导线运动起来．(1)实验现象说明______________有力的作用．____________机就是利用这种现象制成的．(2)判断“有力的作用”的依据是________．A．力是维持物体运动的原因B．一切物体都有惯性C．物体运动状态改变时，一定受到力的作用(3)将磁极上下对调，观察直导线的运动情况，这样操作是为了研究________________．20.在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化. 经检查，各元件完好，电路连接无故障．(1)请你猜想小磁针指向不发生变化的原因是____________________．(2)写出检验你的猜想是否正确的方法：___________________________________________.21.如图所示为小玲和小辉同学制作的一种直流电动机模型，他们用回形针做成两个支架，分别与电池的两极相连；用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去上半周漆皮，将线圈放在支架上，碲形磁体放在线圈周围．(1)按他们这种方法刮漆，线圈________(能/不能)持续转动．线圈转过平衡位置时会____________________(选填“自动改变线圈中的电流方向”或“切断线圈中的电流”)，(2)可以通过改变____________方向，改变线圈的转动方向．(填一种方法)(3)如果电池、开关、导线的连接和性能良好，闭合开关后，发现线圈只抖动了一下，并不转动，原因可能是____________，这时可做的有效尝试是____________．四、简答题(共3小题)22.如图1是探究通电导线在磁场中受力作用的实验装置．闭合开关，观察到导线ab向右运动，记录现象如图2甲所示，(图2甲、乙、丙是该实验装置的剖面图)，其中表示电流垂直向外流出，表示电流垂直向里流进．接着把磁体的 N、S极对调，记录的现象如图2乙所示．(1)比较图2甲、乙可知，通电导线在磁场中的受力方向与________方向有关；(2)在图2丙中画出磁感线方向；(3)在图2丙中画出导线受到的磁场力F的示意图．23.如图所示，是直流电铃的原理图，通电时电铃能够连续发声，请说明它的工作原理．24.小明安装好直流电动机模型后，接通电源，发现线圈不转，请你帮他分析线圈不转的原因可能有哪些？至少写出三种？答案解析1.【答案】B【解析】已知交流电频率f＝50 Hz，则每秒内交流电变化的次数是50×2＝100次．2.【答案】C【解析】A、人造磁体里有永磁体和暂时性磁体两大类．钢是硬磁性材料，一旦被磁化，磁性将长期保持，所以用钢制成的磁体是永磁体；铁是软磁性材料，磁化后过一段时间磁性会消失，所以用铁制成的磁体是暂时性磁体，故选项A是错误的；B、磁体分为人造磁体和天然磁体，无论是人造磁体还是天然磁体都能吸引铁、钴、镍等物质，故选项B是错误的；C、能长期保持磁性的磁体，通称为永磁体，故选项C是正确的；D、天然磁体是直接从自然界得到的磁性矿石，是永磁体，故选项D是错误的．3.【答案】D【解析】A、当闭合电路中的一部分导体在磁场中运动时，若没有切割磁感线，也是没有感应电流的，故错误；B、闭合电路的部分导体切割磁感线运动时才会产生电流，故错误；C、闭合电路中的一部分导体在磁场中沿磁感线方向运动时，是不能产生感应电流的，故错误；D、当闭合电路中的一部分导体在磁场中做切割磁感线运动时，就能产生感应电流，故正确；4.【答案】D【解析】直流电动机是根据通电线圈在磁场中受力转动原理制成的，为了使线圈能持续的转动下去，在输入电流时利用换向器来改变线圈中的电流方向，从而改变它两边的受力方向，即促使线圈连续转动．5.【答案】C【解析】A、磁体只能吸引吸引铁、钴、镍等磁性物质，不能吸引轻小物体；A错误；B、磁体不但能吸引铁，而且还能吸引钴和镍的物质；B错误；C、物体能够吸引铁、钴、镍和其他磁性材料的性质叫做磁性；C正确；D、磁体的磁极间具有异名磁极相互吸引的性质，还能吸引吸引铁、钴、镍等磁性物质；D错误．6.【答案】D【解析】A、电磁铁通电时有磁性，断电时无磁性．说法正确，不符合题意．B、在线圈和铁芯一定时，电流越大，电磁铁磁性越强．说法正确，不符合题意．C、在电流一定时，外形相同的螺线管即铁芯相同，线圈匝数越多，磁性越强．说法正确，不符合题意．D、当通入电磁铁的电流方向改变后，电磁铁的磁极改变，电磁铁有磁性．说法错误，符合题意．7.【答案】D【解析】读图可知，两小车上相邻的都是磁体的N极，根据同名磁极相互排斥可知，两小车将互相分开，即甲车向左运动、乙车向右运动．8.【答案】C【解析】A、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故A错误；B、已知电源下端为正极，由右手螺旋定则可知，螺线管的磁极上端为N、下端为S，小磁针的磁极为：上N、下S，故B错误；C、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左S、右N，小磁针的磁极为：左S、右N，故C正确；D、已知电源右端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故D错误；9.【答案】C【解析】产生感应电流的条件有两个：一是整个电路是闭合的，二是处在磁场中的导体在磁场中做切割磁感线运动，这两个条件必须同时具备才可以．A、B、D三项不符合题意．10.【答案】D【解析】小磁铁与钢条吸引，有两种可能：①钢条有磁性，且与小磁铁靠近的是钢条的S极．②钢条没有磁性，由于小磁铁具有磁性，所以能够吸引铁钴镍等物质，故小磁铁吸引钢条．11.【答案】C【解析】条形磁体两极磁性最强而中间磁性最弱，且同名磁极相互排斥，异名磁极相互吸引，当挂着的磁体向右移动时，相互吸引力逐渐减小，而过了大磁体中点后，相互排斥力逐渐增大，故可以得出弹簧测力计的示数从A端到B端是逐渐变小的．12.【答案】C【解析】A、动圈式话筒是利用了电磁感应现象工作的，故A错误；BC、由于膜片带动线圈左右的振动，线圈在磁场中做切割磁感线运动，在线圈中会产生方向变化的感应电流，故B错误，C正确；D、说话的声音的响度大小发生变化时，线圈受力的大小发生变化，线圈运动快慢也发生变化，引起线圈中电流大小的变化，故D错误．13.【答案】C【解析】A、说法错误，只要有强弱变化的电流，动圈式扬声器就会发声．B、说法错误，动圈式扬声器把电能转化为机械能．C、正确，动圈式扬声器是把强弱变化的电流变成声音信号的装备，它利用了磁场对电流有力的作用的原理．D、说法错误，动圈式扬声器工作时线圈中通过的电流一定是交变电流．14.【答案】D【解析】A、将滑动变阻器的滑片P向左移动，增大电路中的电流，会改变受力大小，但不会改变运动方向，故A不可行；B、将滑动变阻器的滑片P向右移动，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B不可行；C、改变导体中的电流方向，同时改变磁场方向，受力方向不变，不可行；D、将磁体的磁极对调，受力方向改变，可行．15.【答案】C【解析】产生感应电流的条件有两个：闭合电路和一部分导体在磁场中做切割磁感线的运动．所以分析上述四个选项能看出，ABD选项的描述都不完整，故C选项正确；16.【答案】排斥吸引【解析】磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引．如果磁极呈横向分布，将它们按图3那样沿中心轴线互相靠近时，则无论环形磁铁翻转还是不翻转，都会互相排斥，因为翻转之后，环形磁铁的外侧还是N极，内侧仍为S极，与另一个环形磁铁对应的部位都是同名磁极，所以始终相互排斥．如果磁极呈纵向分布，将它们按图3那样沿中心轴线互相靠近时，可能有两种情况：两个环形磁铁靠近的一端可能都是N极(或S极)，则此时它们会相互排斥；若把其中一个环形磁铁翻转，则靠近的一端就变成了异名磁极，异名磁极相互吸引．17.【答案】发电电动【解析】图甲中，没有电源，是闭合电路的一部分导体在磁场中切割磁感线，产生感应电流，属电磁感应原理，是发电机的示意图；图乙中，电路中有电源，是通电线圈在磁场中受力而运动，是电动机的示意图．18.【答案】能量北【解析】(1)磁场是磁体周围的一种能传递能量的特殊物质；(2)磁场的方向是这样规定的：放在磁场中某点的小磁针，静止时北极所指的方向就是该点的磁场方向．19.【答案】(1)磁场对放入其中的电流电动(2)C (3)通电导体在磁场中受力的方向与磁场方向是否有关【解析】(1)导线通电后产生了运动，说明磁场对放入其中的电流有力的作用，人类根据这一现象制成了电动机；(2)判断有力的作用，是根据导线在磁场中受力的作用，而为是改变物体运动状态的原因；故选C(3)将磁极对调后，可以看到导线的运动方向发生了变化，故可以研究通电导体在磁场中受力的方向与磁场方向是否有关．20.【答案】(1)小磁针与直导线距离远 (2)使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．【解析】(1)在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化. 经检查，各元件完好，电路连接无故障：说明电流一定时，磁场的强弱应该与距离有关，故猜想小磁针指向不发生变化的原因是小磁针与直导线距离远；(2)写出检验你的猜想是否正确的方法：使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．21.【答案】(1)能切断线圈中的电流(2)电流(或磁场) (3)磁场太弱换用较强的磁场【解析】(1)将线圈两端引线的漆皮，一端全部刮掉，另一端只刮半周的作用是当线圈刚转过平衡位置时，切断电流，通过线圈的惯性转动半周，从而保证了线圈持续的转动下去；(2)要改变线圈的转动方向，就要改变线圈的受力方向，而线圈的受力方向由磁场方向和电流方向来决定，因此可改变磁场方向或电流方向来改变线圈的转动方向；(3)如果电池、开关、导线的连接和性能良好，闭合开关后，线圈不能连续转动，可排除无电流的情况，可能是电流太弱、磁场太弱或开始线圈处在平衡位置等，可进行有针对性的偿试，包括换新电池使电流增大，换较强的磁场，用手推一下线圈使其转过平衡位置等．22.【答案】(1)磁场(2)(3)如图：【解析】(1)比较图2甲、乙可知，在电流方向不变时，磁场的方向改变后，导线所受力的方向会改变，所以通电导线在磁场中的受力方向与磁场方向有关；(2)磁感线的方向是从N极指向S极，如下图所示：(3)在图2中乙图的基础上分析可知，此时磁场的方向没有改变，但电流的方向改变，所以所受力的方向改变，23.【答案】通电时，电磁铁有电流通过，产生了磁性，把小锤下方的弹性片吸过来，使小锤打击电铃发出声音，同时电路断开，电磁铁失去了磁性，小锤又被弹回，电路闭合，不断重复，电铃便发出连续击打声了．【解析】这是一个利用电磁继电器进行控制的电路，电磁铁通电时有磁性，断电时无磁性，电铃就是利用电磁铁的这个特性工作的．24.【答案】电动机模型通电后不能转动，则发生故障的原因可能是：线圈此时可能处在平衡位置，磁铁可能失去磁性或磁性减弱，换向器中电刷、铜半环之间可能接触不良等．【解析】电动机的原理是利用了通电线圈在磁场中受力转动，故应从磁铁是否有磁性及线圈中是否有电流、线圈是否在平衡位置检查．.... ....。

2020年全国中考物理试题分类（16）——电和磁一．选择题（共36小题）1．（2020•广西）图为磁悬浮地球仪。

其环形底座内装有金属线圈，通电后相当于电磁铁。

利用通电的金属线图产生磁场与球体中的磁体相互排斥，从而使地球仪悬浮在空中。

环形底座的工作原理是（）A．电磁感应B．电流的磁效应C．电流的热效应D．磁场对电流的作用2．（2020•日照）下列关于磁感线的说法，正确的是（）A．磁感线分布越密的地方，磁场越弱B．磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟C．磁体周围的磁感线从磁体的S极出发，回到磁体的N极，构成闭合曲线D．磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反3．（2020•西藏）如图甲、乙分别是动圈式话筒的实物图和构造示意图，当你对着话筒说话时，声音使膜片振动与膜片相连的线圈也跟着一起振动，线圈处在磁场中。

把线圈两端的导线接入扩音机，就能通过扬声器听到你说话的声音。

以下四幅图中，与动圈式话筒工作原理相同的是（）A．B．C．D．4．（2020•绵阳）绵阳市某初中学校的小明同学，在学校实验室模拟安培1820年在科学院的例会上做的小实验：把螺线管水平悬挂起来，闭合开关，发现螺线管缓慢转动后停了下来，改变螺线管B端的初始指向，重复操作，停止时B端的指向都相同。

模拟实验装置如图所示，闭合开关，螺线管停下来后B端指向（）A．东方B．南方C．西方D．北方5．（2020•莱芜区）如图所示的实验装置可以用来研究（）A．影响通电导线受到的磁场力大小的因素B．影响通电导线受到的磁场力方向的因素C．导线在磁场中怎样运动才能产生感应电流D．影响通电导线周围产生的磁场强弱的因素6．（2020•济南）物理学原理在生产、生活中有着广泛的应用，很多机器、设备都是根据物理学原理制成的。

利用如图所示实验的原理可以制成（）A．发电机B．电动机C．内燃机D．电磁铁7．（2020•鄂尔多斯）商场和超市出口处的报警器由检测天线、检测门、检测器构成。
