紫铜如何焊接
- 格式:doc
- 大小:21.00 KB
- 文档页数:2
紫铜和紫铜焊接方法紫铜和紫铜焊接方法紫铜的化学成分为铜和锌的合金,常用于制作建筑装饰品、餐具、乐器等物品。
紫铜具有耐腐蚀、导电性好、可塑性好等特性,因此得到广泛应用。
其中,焊接是紫铜制品制作中不可缺少的环节之一。
本文将详细介绍紫铜和紫铜焊接的方法。
一、手工焊接法手工焊接法是最基本、最常见的焊接方法之一。
其实现需要准备焊锡线、焊锡棒、焊锡烙铁、焊接剂等工具和材料。
手工焊接法的具体步骤如下:1.清洗表面在进行焊接前,需要将表面清洗干净,以免污染焊接材料。
清洗可使用油渍清洁剂、金属清洗剂等。
2.烙铁加热将焊接烙铁加热到适当温度,以免烙铁温度太高过度融化紫铜。
3.焊接剂涂敷在焊前在待焊接的紫铜表面均匀涂敷焊接剂。
4.焊接材料熔铸接下来将焊锡线/焊锡棒加热,待其融化成液态后,将其滴到待焊接的表面上。
此时,焊接剂可起到保护紫铜表面的作用,防止氧化。
5.冷却在焊接完成后,需要等待待焊接部位完全冷却,以免烫伤和损坏。
二、气焊接法气焊接法是一种高温加热的焊接方法,其实现需要使用氧炔焊接设备,常用于大型紫铜制品的制作。
气焊接法的具体步骤如下:1.清洗表面清洗表面的步骤与手工焊接法相同,需保持待焊接表面的清洁。
2.燃气焊接设备装备操作前应检查气焊接设备的瓶体是否充足、压力是否正常等,以免意外发生。
3.制备接头需要将待焊接的紫铜切割(削、磨)成需要的形状,再进行接头制备,以便于焊接。
接头的制作需注意其大小、角度等。
4.进行气焊将氧炔焊接设备中的焊头对准接头,轻轻按下氧气按扭,然后按下乙炔按扭,产生火花,使焊接材料熔化并黏合。
5.冷却待焊接部位的环境温度恢复正常后,可以进行冷却,以免烫伤和损坏。
总之,紫铜焊接是紫铜制品制造过程中的不可缺少环节。
虽然有多种焊接方法可以选择,但在实际操作中,工作人员应注意安全、熟练掌握相关技术,以保证紫铜制品的焊接效果。
紫铜的焊接方法
紫铜是一种常见的金属材料,具有良好的导电性、导热性和耐腐蚀性。
在工业生产和日常生活中,紫铜常常需要进行焊接,以满足不同的需求。
本文将介绍几种常见的紫铜焊接方法。
1. 焊锡焊接法
焊锡焊接法是一种常见的紫铜焊接方法,适用于薄板和小型零件的焊接。
该方法需要使用焊锡作为填充材料,通过加热紫铜和焊锡,使其熔化并融合在一起。
这种方法的优点是操作简单、成本低廉,但焊接强度较低,不适用于承受大力的零件。
2. 气焊法
气焊法是一种常见的金属焊接方法,适用于较厚的紫铜板和大型零件的焊接。
该方法需要使用氧气和乙炔作为燃料,通过高温火焰将紫铜加热至熔点,并使用填充材料进行焊接。
这种方法的优点是焊接强度高、适用范围广,但需要专业的设备和技术,成本较高。
3. TIG焊接法
TIG焊接法是一种高精度的紫铜焊接方法,适用于对焊接质量要求较高的零件。
该方法需要使用惰性气体(如氩气)作为保护气体,通过高频电弧将紫铜加热至熔点,并使用填充材料进行焊接。
这种方法的优点是焊接质量高、焊接强度大、焊缝美观,但需要专业的
设备和技术,成本较高。
4. 激光焊接法
激光焊接法是一种高效、高精度的紫铜焊接方法,适用于对焊接质量和效率要求较高的零件。
该方法需要使用激光束将紫铜加热至熔点,并使用填充材料进行焊接。
这种方法的优点是焊接速度快、焊接质量高、焊缝美观,但需要专业的设备和技术,成本较高。
不同的紫铜焊接方法适用于不同的需求和场合。
在选择焊接方法时,需要根据具体情况进行综合考虑,选择最适合的方法。
同时,需要注意安全操作,避免产生危险和损失。
紫铜最佳焊接方法紫铜是一种常见的金属材料,具有良好的导电性和导热性,因此在电子、电气、通讯等领域得到广泛应用。
在实际生产中,紫铜的焊接工艺对产品的质量和性能有着重要影响。
因此,选择最佳的焊接方法对于紫铜制品的生产至关重要。
本文将介绍几种紫铜最佳焊接方法,希望能够对相关行业的从业人员提供一些帮助。
首先,紫铜最常见的焊接方法之一是气焊。
气焊是一种利用燃气和氧气燃烧产生的高温火焰来熔化金属并使其相互连接的焊接方法。
对于紫铜的气焊,一般采用乙炔氧气火焰进行加热。
这种方法操作简单,成本较低,适用于一些小型紫铜制品的焊接。
然而,气焊的热影响区较大,容易使金属产生氧化,因此需要在焊接前对焊接部位进行严格的清洁和防护。
其次,对于一些对焊接质量要求较高的紫铜制品,可以选择TIG焊(氩弧焊)作为焊接方法。
TIG焊是一种利用非消耗性钨电极和保护气体进行焊接的方法,焊接过程中不会产生飞溅和氧化。
这种方法焊接接头美观,焊缝质量高,适用于对焊接外观和性能要求较高的紫铜制品。
另外,对于一些厚度较大的紫铜制品,可以选择电弧焊作为焊接方法。
电弧焊是一种利用焊条或焊丝产生的电弧来加热和熔化金属,从而实现焊接的方法。
这种方法适用于对焊接层厚度和焊接长度要求较高的紫铜制品,但是在焊接过程中需要注意控制电流和电压,以避免产生氧化和焊接变形。
最后,对于一些对焊接速度和效率要求较高的紫铜制品,可以选择激光焊作为焊接方法。
激光焊是一种利用高能激光束对工件进行加热和熔化,从而实现焊接的方法。
这种方法焊接速度快,热影响区小,适用于一些对焊接速度和焊接质量要求较高的紫铜制品。
综上所述,对于不同要求的紫铜制品,可以选择不同的焊接方法。
气焊适用于一些小型紫铜制品的焊接,TIG焊适用于对焊接质量要求较高的紫铜制品,电弧焊适用于对焊接层厚度和长度要求较高的紫铜制品,激光焊适用于对焊接速度和效率要求较高的紫铜制品。
希望本文介绍的紫铜最佳焊接方法能够为相关行业的从业人员提供一些参考和帮助。

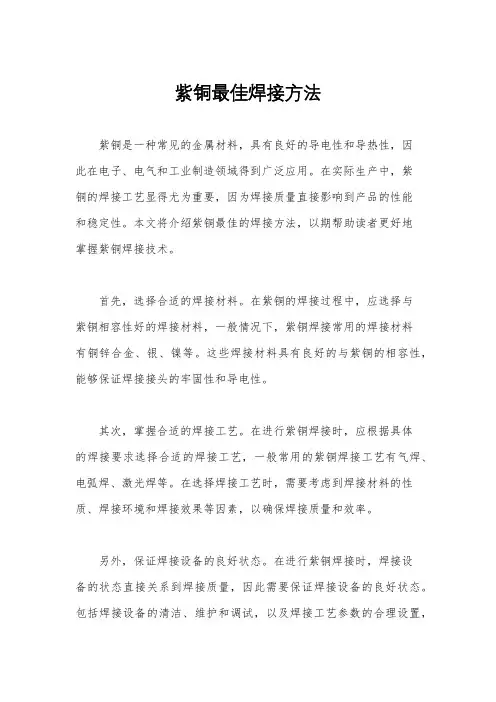

紫铜最佳焊接方法紫铜是一种常见的金属材料,具有良好的导电性和导热性,因此在电子、电气和工业制造领域得到广泛应用。
在实际生产中,紫铜的焊接工艺显得尤为重要,因为焊接质量直接影响到产品的性能和稳定性。
本文将介绍紫铜最佳的焊接方法,以期帮助读者更好地掌握紫铜焊接技术。
首先,选择合适的焊接材料。
在紫铜的焊接过程中,应选择与紫铜相容性好的焊接材料,一般情况下,紫铜焊接常用的焊接材料有铜锌合金、银、镍等。
这些焊接材料具有良好的与紫铜的相容性,能够保证焊接接头的牢固性和导电性。
其次,掌握合适的焊接工艺。
在进行紫铜焊接时,应根据具体的焊接要求选择合适的焊接工艺,一般常用的紫铜焊接工艺有气焊、电弧焊、激光焊等。
在选择焊接工艺时,需要考虑到焊接材料的性质、焊接环境和焊接效果等因素,以确保焊接质量和效率。
另外,保证焊接设备的良好状态。
在进行紫铜焊接时,焊接设备的状态直接关系到焊接质量,因此需要保证焊接设备的良好状态。
包括焊接设备的清洁、维护和调试,以及焊接工艺参数的合理设置,都是确保焊接质量的关键因素。
最后,严格控制焊接过程。
在进行紫铜焊接时,需要严格控制焊接过程,包括焊接温度、焊接速度、焊接压力等参数的控制。
同时,需要对焊接接头进行及时的清理和处理,以确保焊接接头的质量和稳定性。
总之,紫铜的最佳焊接方法包括选择合适的焊接材料、掌握合适的焊接工艺、保证焊接设备的良好状态和严格控制焊接过程。
只有在这些方面都做到位,才能够保证紫铜焊接的质量和稳定性,从而满足实际生产的需求。
希望本文能够帮助读者更好地掌握紫铜焊接技术,提高工作效率和产品质量。
紫铜最佳焊接方法紫铜是一种常见的金属材料,其在工业生产中有着广泛的应用。
而在紫铜的加工过程中,焊接是一个非常重要的环节。
紫铜的焊接质量直接影响着产品的使用性能和安全性。
因此,选择最佳的焊接方法对于紫铜制品的质量至关重要。
首先,我们需要了解紫铜的特性。
紫铜具有良好的导电性和导热性,同时具有良好的塑性和可加工性。
这些特性使得紫铜在电子、电气、航空航天等领域得到广泛应用。
在焊接紫铜时,我们需要考虑到这些特性,选择适合紫铜特性的焊接方法。
紫铜的最佳焊接方法之一是气体保护焊。
气体保护焊是一种常用的焊接方法,通过在焊接区域提供保护气体,防止空气中的氧气和水蒸气对焊接区域的影响,从而保证焊接接头的质量。
在焊接紫铜时,常用的保护气体有氩气和氩气混合气体。
气体保护焊可以保证焊接接头的质量和外观,是一种比较理想的焊接方法。
除了气体保护焊外,还可以选择电阻焊作为紫铜的焊接方法。
电阻焊是一种通过电流加热工件表面,使其达到熔点并形成连接的焊接方法。
在电阻焊中,工件之间施加一定的压力,通过电流在接触面产生热量,从而实现焊接。
电阻焊可以实现高效的焊接,适用于大批量生产和自动化生产线。
此外,还有一种常用的焊接方法是激光焊。
激光焊是一种高能量密度的焊接方法,通过激光束对焊接区域进行加热,实现材料的熔化和连接。
激光焊具有热影响区小、焊缝窄、焊接速度快等优点,适用于对焊接质量要求较高的紫铜制品。
综上所述,对于紫铜的焊接,我们可以根据具体的应用需求和工艺要求选择适合的焊接方法。
气体保护焊、电阻焊和激光焊都是比较常用的焊接方法,它们各自具有特点和适用范围。
在实际生产中,我们需要根据具体情况进行选择,并结合优化工艺参数,以确保焊接接头质量和生产效率的提高。
通过合理选择和应用最佳的焊接方法,可以提升紫铜制品的质量和性能,满足不同领域的需求。
紫铜和铁焊接方法
紫铜和铁焊接可以采用以下方法:
1. 火焰焊接:使用氧-乙炔或氧-乙烷炉火焰,将焊接部位加热至金属熔点以上,再添加适量焊料进行熔化,并在熔融状态下进行接合。
2. 电弧焊接:通过产生电弧的方法,将电能转化为热能,加热并熔化焊接电极和工件,利用焊接电极的熔化金属填充焊缝,实现紫铜和铁的接合。
3. 高频感应焊接:利用高频电磁感应的原理,将工件表面感应加热至熔点,使焊缝处发生熔合并实现接合。
4. 电阻焊接:将紫铜和铁工件紧密接触,通过通电,使接触点处产生大量热量,从而使金属相互融合。
5. 摩擦焊接:通过工件在高速旋转下摩擦发热,使紫铜和铁表面熔化,并通过压力将熔融部分融合在一起。
需要注意的是,紫铜和铁的焊接难度相对较大,因为二者的熔点差异较大,且可溶性也有限。
在进行焊接时,需要选择适当的焊接工艺和焊接材料,并进行充分的预热和后处理,以提高焊接质量和接合强度。
紫铜最佳焊接方法
紫铜最佳焊接方法取决于焊接的具体应用和需求。
以下是几种常用的焊接方法:
1. 氩弧焊:氩弧焊是通过使用氩气作为保护气体,在电弧下进行焊接。
它适用于焊接薄板和较大的紫铜工件。
氩弧焊能够提供优质的焊缝,但需要专业的操作技巧和设备。
2. 火焰焊接:火焰焊接是使用火焰(如氧-乙炔火焰)将工件加热至熔化点,然后快速连接在一起。
这种方法适用于锁接、焊接大型材料和管道,但焊接强度可能不如其他焊接方法。
3. 电阻焊接:电阻焊接是将两个紫铜工件置于电极之间,然后通过通电产生热量来熔化金属。
这种方法适用于焊接小型部件和连接线,但可能需要对紫铜进行预热以提高焊接效果。
4. 感应焊接:感应焊接是利用感应加热原理,在工件中产生感应电流来加热并熔化金属。
这种方法适用于快速、大规模的焊接,但需要专业设备和操作。
无论使用哪种焊接方法,请务必在焊接之前进行良好的准备工作,如清洁工件、保证合适的焊接材料和焊接环境等。
另外,建议根据具体项目要求咨询专业焊接技术人员的建议,并根据实际情况进行测试和实验。
紫铜焊接方法与技巧
紫铜是一种重要的金属材料,在工业制造和建筑领域广泛应用。
紫铜焊接是紫铜加工中不可缺少的一环,正确的焊接方法和技巧能够有效提升焊接质量和效率。
一、紫铜焊接方法
1. 火焰加热法:采用氧炔焊、氢气焊等火焰加热方式,在加热区域形成熔融池,将紫铜件进行连接。
火焰加热法适用于焊接厚度较大的紫铜件,但需要控制加热温度和时间,以避免过热和热应力导致的变形和裂纹。
2. 电弧焊接法:采用直流或交流电弧焊机,在紫铜件之间产生电弧,使紫铜熔化并形成焊接。
电弧焊接法适用于焊接薄壁和小型紫铜件,但需要注意电弧焊的稳定性和焊接速度,以保证焊接质量。
3. 气体保护焊接法:采用氩弧焊、氮气保护焊等方式,在焊接区域注入惰性气体,以保护焊接区域不受氧化和污染。
气体保护焊接法适用于对焊接质量和外观要求较高的紫铜件。
二、紫铜焊接技巧
1. 焊接前的准备工作:将需要焊接的紫铜件进行清洗和处理,去除表面氧化物和油污等杂质,确保焊接区域的干净和光滑。
在焊接区域附近加热或冷却,以避免热应力引起的变形和裂纹。
2. 焊接过程中的控制:控制焊接温度和时间,避免过热或冷却过快导致的裂纹和变形。
在紫铜焊接时,需要选择合适的焊接材料和焊接工艺,以保证焊接质量和外观。
3. 焊接后的处理和检验:在焊接后,对焊接区域进行打磨和抛光处理,以确保焊接接头的光滑和紧密。
对焊接接头进行力学和金相检验,以验证焊接质量和性能。
总之,紫铜焊接方法和技巧的正确掌握,对于提高紫铜制品的质量和效率具有重要意义。
紫铜的焊接工艺
1、紫铜的气焊
紫铜气焊的接头形式以对接为最好。
因清除焊件缝隙中的熔渣、残留焊缝很困难,尽量不采用搭接、角接、T接。
气焊5mm以上厚度的紫铜板时要开坡口。
紫铜气焊时,常采用SCu-1(丝202)、SCu-2(丝201)焊丝及铜焊粉。
紫铜气焊时要预热,薄板、小尺寸焊件的预热温度为400~500℃,厚度、体积比较大的焊件,预热温度为600~700℃。
紫铜气焊时,常采用左焊法,这有利于防止金属过热和晶粒长大的倾向;但是,当焊件厚度大于6mm时,则采用右焊法。
右焊法能以较高的温度加热紫铜焊件,此外便于观察熔池、操作方便。
紫铜气焊时,采用比较快的速度单面、单层焊,即使比较厚的焊件,也不要采用过多的焊接层数,因为多次焊接加热容易引起热影响区晶粒长大,且增大焊接变形量。
焊接过程中偶尔中断时,焊枪应缓慢地离开熔池,防止焊缝突然冷却而产生裂缝、气孔等缺陷。
为获得细晶粒、高韧性的紫铜焊接接头,焊后可以对紫铜件进行锤击及局部、整体退火处理。
残留在焊缝表面及附近两侧的熔渣、焊粉会引起焊接接头的腐蚀,所以要在焊后的3~6小时内,仔细地清洗掉。
紫铜焊接方法紫铜是一种常用的金属材料,具有良好的导电性和导热性,因此在电子、电气和机械领域得到广泛的应用。
为了将紫铜的不同部件连接起来,需要采用适当的焊接方法。
本文将介绍几种常见的紫铜焊接方法,包括铜焊丝焊接、氩弧焊接和激光焊接。
一、铜焊丝焊接铜焊丝焊接是一种常见且简便的紫铜焊接方法。
焊接前需要将待焊接的紫铜表面清洁干净,以去除氧化层和污染物。
然后,将铜焊丝预先加热至适当温度,使其能够顺利融化。
在焊接时,将铜焊丝与紫铜接触并迅速加热,使其融化并润湿紫铜表面,形成良好的焊接接头。
焊接完成后,需要进行后续的清理和处理,以确保焊接接头的质量。
二、氩弧焊接氩弧焊接是一种高温焊接方法,适用于对紫铜进行高强度、高精度的焊接。
在氩弧焊接中,使用惰性气体——氩气作为保护气体,以防止焊接区域与外界氧气接触,从而避免氧化反应。
焊接时,先将紫铜表面清洁,并使用适当的焊接电流和焊接电压,通过氩弧的高温作用使紫铜融化并连接在一起。
氩弧焊接可以实现高强度的焊接,同时保持紫铜的材料性能不受损。
三、激光焊接激光焊接是一种高精度、高效的紫铜焊接方法。
激光焊接利用激光束的高能量和高密度,通过在焊接接头上集中加热,使紫铜迅速融化并形成焊接接头。
激光焊接具有焊接速度快、热影响区小、变形小等优点,适用于对紫铜进行精细焊接。
然而,激光焊接设备成本较高,对操作技术要求也较高,因此在实际应用中需要谨慎选择。
紫铜焊接方法包括铜焊丝焊接、氩弧焊接和激光焊接。
铜焊丝焊接简单易行,适用于一般紫铜焊接需求;氩弧焊接可实现高强度焊接,适用于对紫铜的精细焊接;激光焊接具有高精度和高效率的特点,适用于对紫铜的精细焊接需求。
在选择焊接方法时,需要根据具体需求和条件进行合理选择,以保证焊接质量和效果。
同时,无论采用何种焊接方法,都需要对紫铜表面进行适当的清洁和处理,以保证焊接接头的质量和可靠性。
紫铜如何焊接?选用什么焊接材料?
焊接紫铜(即一般所称的工业纯铜)的方法有气焊、手工碳弧焊、手工电弧焊和手工氩弧焊等方法,大型结构也可采用自动焊。
1.紫铜的气焊
焊接紫铜最常用的是对接接头,搭接接头和丁字接头尽量少采用。
气焊可采用两种焊丝,一种是含有脱氧元素的焊丝,如丝201、202;另一种是一般的紫铜丝和母材的切条,采用气剂301作助熔剂。
气焊紫铜时应采用中性焰。
2.紫铜的手工电弧焊
在手工电弧焊时采用紫铜焊条铜107,焊芯为紫铜(T2、T3)。
焊前应清理焊接处边缘。
焊件厚度大于4毫米时,焊前必须预热,预热温度一般在400~500℃左右。
用铜107焊条焊接,电源应采用直流反接。
焊接时应当用短弧,焊条不宜作横向摆动。
焊条作往复的直线运动,可以改善焊缝的成形。
长焊缝应采用逐步退焊法。
焊接速度应尽量快些。
多层焊时,必须彻底清除层间的熔渣。
焊接应在通风良好的场所进行,以防止铜中毒现象。
焊后应用平头锤敲击焊缝,消除应力和改善焊缝质量。
3.紫铜的手工氩弧焊
在紫铜手工氩弧焊时,采用的焊丝有丝201(特制紫铜焊
丝)和丝202,也采用紫铜丝,如T2。
焊前应对工件焊接边缘和焊丝表面的氧化膜、油等脏物都必须清理干净,避免产生气孔、夹渣等缺陷。
清理的方法有机械清理法和化学清理法。
对接接头板厚小于3毫米时,不开坡口;板厚为3~10毫米时,开V型坡口,坡口角度为60~70º;板厚大于10毫米时,开X型坡口,坡口角度为60~70º;为避免未焊透,一般不留钝边。
根据板厚和坡口尺寸,对接接头的装配间隙在0.5~1.5毫米范围内选取。
紫铜手工氩弧焊,通常是采用直流正接,即钨极接负极。
为了消除气孔,保证焊缝根部可靠的熔合和焊透,必须提高焊接速度,减少氩气消耗量,并预热焊件。
板厚小于3毫米时,预热温度为150~300℃;板厚大于3毫米时,预热温度为350~500℃。
预热温度不宜过高,否则使焊接接头的机械性能降低。
还有紫铜的碳弧焊,碳弧焊使用的电极有碳精电极和石墨电极。
紫铜碳弧焊所用的焊丝和气焊时一样,也可用母材剪条,可用气焊紫铜的助熔剂,如气剂301等。
