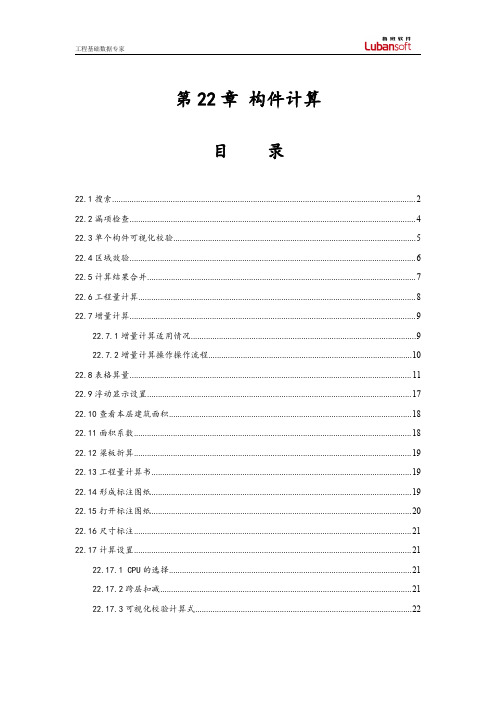

第22章构件计算目录22.1搜索 (2)22.2漏项检查 (4)22.3单个构件可视化校验 (5)22.4区域效验 (6)22.5计算结果合并 (7)22.6工程量计算 (8)22.7增量计算 (9)22.7.1增量计算适用情况 (9)22.7.2增量计算操作操作流程 (10)22.8表格算量 (11)22.9浮动显示设置 (17)22.10查看本层建筑面积 (18)22.11面积系数 (18)22.12梁板折算 (19)22.13工程量计算书 (19)22.14形成标注图纸 (19)22.15打开标注图纸 (20)22.16尺寸标注 (21)22.17计算设置 (21)22.17.1CPU的选择 (21)22.17.2跨层扣减 (21)22.17.3可视化校验计算式 (22)22.1搜索左键点取图标，此命令主要用途是搜索算量平面图中的构件，统计出构件的个数，并且可以对搜索到的构件进行图中定位反查。
1．如图22-1-1的“搜索引擎”对话框，搜索文本框可以输入名称和多个属性组合作为搜索条件，属性间用空格隔开，表示或者关系。
输入要搜索的构件的名称，可以不用区分大小写。
也可以点击“高级”按钮展开界面，设定更详细的搜索条件，如图22-1-2。
图22-1-1图22-1-2功能构件大类选择构件大类构件小类选择构件小类属性参数根据构件小类显示相应的属性参数取值范围包括<>=和≠值软件默认值或者输入数值计划起始时间选择构件的开始时间信息计划终止时间选择构件的结束时间信息清单、定额编号输入清单或定额编号搜索范围搜索整个图形或框选的当前范围注意：1．点击计划起始时间后面的方框，如图22-1-3所示，弹出日期选择对话框，如图22-1-4，选择搜索构件的时间信息。
计划终止时间操作方法同计划起始时间是一样的。
图22-1-3图22-1-42．如果需要修改已经选择的计划起始或计划终止时间，直接点击重置清除已有数据。
第5章视图5.1全平面显示左键点击图标，用以取消本层三维显示或将算量平面图最大化显示，使用户可以恢复原来平面图的视角。
注意：有时绘制图形时或调入CAD图纸时，可能会存在一个距离算量平面图很远的点，执行“全平面显示”，算量平面图变得很小，一般沿着屏幕的四边寻找即可找到那个点，左键点选这个点，按键名Delete，删除即可。
5.2整体三维显示执行下拉菜单【视图→三维显示---整体】，弹出如下图5-2-1的对话框，可以设置整个工程三维显示时需要显示构件类别，整体三维时同时支持显示控制命令如图5-2-3，如图5-2-2实际工程的整体三位显示图形。
图5-2-1按楼层选择：按照楼层显示三维图形；按系统选择：按照系统显示三维图形；楼层列表：显示所有楼层列表，左键点击选择需要显示的楼层，也可以直接点击全选按钮，一次性选中所有楼层。
给排水：给排水专业的各类构件，可以左键点击选择大类构件或小类构件。
电气：电气专业的各类构件，可以左键点击选择大类构件或小类构件。
暖通：暖通专业的各类构件，可以左键点击选择大类构件或小类构件。
消防：消防专业的各类构件，可以左键点击选择大类构件或小类构件。
弱电：消防专业的各类构件，可以左键点击选择大类构件或小类构件。
几何构件：土建专业导入的LBIM各类构件，可以左键点击选择大类构件或小类构件。
图5-2-2图5-2-3注意：整体三维显示是在一个虚拟的楼层中生成的，因此取消整体三维显示以后，需要重新选择楼层才可以做其他操作。
5.3三维显示三维显示当前楼层所有已经布置上去的构件。
左键点击本层三维图标，软件即从平面显示状态切换到三维显示界面，如图5-3-1。
图5-3-15.4三维动态观察左键点击图标，出现一个包住三维图形的圆，按住鼠标左键，可以自由旋转三维图形，如下图5-4-1。
可以使用此命令从不同方向观察三维图形，并可以以三维图形检查图形绘制的准确性。
图5-4-15.5视图缩放5.5.1实时缩放执行下拉菜单【视图→缩放→实时】，算量平面图区域内出现移动符号，按住鼠标左键，上下移动，可以放大或缩小图形。
第23章计算书目录23.1报表编辑 (1)23.2设置默认打开报表类型 (1)23.3鲁班算量计算书 (2)23.3.1计算式 (5)23.3.2综合 (6)23.3.3分类设置 (14)23.4清单列表 (15)23.5定额列表 (16)23.1报表编辑点击下拉菜单【工程量】→[报表编辑]，出现原始的工程量的计算结果，如图23-1-1。
图23-1-1打印报表进入到鲁班算量计算书界面插入数据可以插入一条新的数据删除一条数据可以删除一条已有的数据修改数据可以修改一条已有的数据删除数据选择清空“报表编辑”中的所有数据时，可选择是删除自动计算的数据还是自定义项目的数据取消退出本对话框，与右上角的“关闭”作用相同注意：如果重新进行[工程量计算]，软件不保存你在“打印结果”界面中修改过的数据。
因此建议您如果要修改数据，可以使用插入数据这一选项。
23.2设置默认打开报表类型在菜单工具->选项的“显示”标签中，增加“默认打开报表”的选择栏。
选择栏中有“表格报表”和“树状报表”的单选项，单选项默认选择表格报表界面如下图23-2-1所示。
图23-2-123.3鲁班算量计算书工具—选项—显示中选择默认打开类型为表格报表，左键点击图标，将根据设置的默认报表类型打开计算报表，如下图23-3-1所示。
图23-3-1将报表计算结果打印出来预览一下要打印的计算结果，选择导出文件类型将计算的构件定额或清单量以Excel格式导出软件将计算的构件按照楼层、楼层中的构件统计分析表时如构件超越设置的极限值，数据值会突出显示将计算结果为0的项目或是不符合指标的项目红色突出显示可以合并一些完全相同的计算结果，节省打印纸张将计算结果相关联的构件在软件界面上高亮虚线表示出来快速进入清单列表，支持批量清单编码与调整清单项目综合单价之前版本的清单量定额量的计算报表格式BIM应用里布置施工段，计算报表里按施工段出量可以对比外部报表和软件报表中的数据点击按钮可以直接进入云指标模版界面点击按钮可以直接进入云指标库界面选择报表中的构件信息，点击报表中的反查命令，会出现一个反查结果对话框（如图23-3-2），在此对话框中，我们可以双击构件名称，在界面上即可高亮虚线显示该“M1”的构件，再点击“下一个”即可看到下一个该类构件。
鲁班钢筋软件操作技巧与实例分析3.1工程设置要点工程设置对整个工程的影响是联动的，所以工程设置是否准确影响到计算结果的准确性。
本章主要讲解工程设置中的要点和注意的部份，其它的基本操作方法详见帮助（F1）建模前几个需要注意的要点：1浏览建筑和结构图，熟悉设计说明，了解砼结构类型，砼等级、抗震等级（抗震设防烈度）、选用规范以及节点设置，以便做好工程设置及属性设置。
2直接影响钢筋计算长度的要素有：砼等级、抗震等级、选用规范，了解这样的基本参数才能正确地做好工程设置。
3找出图纸的规律：是否有标准层、是否存在对称或相同的区域等，对称位置可以镜像，相同的可以复制，避免重复建模；4查看看电子图，参照CAD转化注意事项一节，在转化前可以对CAD图纸做适当的修改，保证转化达到更高的成功率。
3.1.1计算规则图3-1-1-1（a）、图集的选择图集规范的选择，要选择03G和00G101之外，软件选用的其它的图集还包括：03G101-1(多坡屋面补充节点构造)03G101-2(平法楼梯构造)04G101-3(筏形基础及基础梁构造)04G101-4(现浇楼面与屋面板构造)06G101-6(独立基础、条形基础、桩基承台)（b）、抗震等级的选择抗震等级的选择，在下一步的楼层设置和以后的构件抗震等级都读取计算规则中的设置，可以单个设置以红色的表示同总体设置不一样。
（c）、弯钩增加值指单个的弯钩增加长度，对光面钢筋有效如【底筋，拉筋】，对单根增加的钢筋选择的弯钩形状同这里联动。
参数栏中的默认值来源：GB50204-2002，同时支持修改。
（d）、箍筋弯钩增加值。
指箍筋的两个弯钩增加的总长，软件中箍筋的计算公式为：周长+箍筋弯钩增加值，4209表示抗震箍筋，4218表示非抗震的箍筋，4219表示抗扭箍筋。
这几个数据表示钢筋的形状编号。
参数栏中的默认值来源：GB50204-2002，同时支持修改。
提示：23.8d的由来：23.8d=10d*2+1.9d*210d是弯钩的平直段长度，1．9d的由来，如图3-1-1-2图3-1-1-2半径为为1.25d+0.5d=1.75d；周长=2*3.1416*1.75d=11d，根据弧长计算式可得135°的弧长为=（11d/360°）*135°=4.13d，根据上式的下料长度为=4.13d-1d-1.25d=1.88约等于1.9，规范来源GB50204-2002 PS 16页，5.3钢筋加工。
鲁班土建快捷键命令复制 CTRL+C粘贴 CTRL+V新建工程 CTRL+N 打开工程 CTRL+O 工程设置 CTRL+P 保存工程 CTRL+S 退出系统 CTRL+X 三维显示 CTRL+SHIFT+L区域三维显示 CTRL+ALT+I 全平面显示 CTRL+SHIFT+E实时缩放 CTRL+SHIFT+R动态缩放 CTRL+SHIFT+D中心视点 CTRL+SHIFT+Z比例缩放 CTRL+SHIFT+S拉近 CTRL+SHIFT+I推远 CTRL+SHIFT+O前一视图 CTRL+SHIFT+P实时平移 CTRL+SHIFT+T选点平移 CTRL+SHIFT+X鸟瞰视图 CTRL+SHIFT+H直线轴网 CTRL+ALT+9 弧线轴网 CTRL+ALT+C 轴网删除 CTRL+ALT+E 增加轴线CTRL+ALT+A 轴网删除 CTRL+ALT+S 旋转轴线 CTRL+ALT+X 尺寸标注 CTRL+ALT+U 轴网整理 CTRL+ALT+Y 轴网变墙 CTRL+I 线变墙 CTRL+K布填充墙 CTRL+M 偏移复制 CTRL+U 符号移动 CTRL+ALT+F 布独立基CTRL+ALT+O 布基梁 CTRL+ALT+P 轴网变基梁 CTRL+ALT+R布满堂基 CTRL+ALT+T 条基偏向 CTRL+SHIFT+G满基变斜 CTRL+SHIFT+J边界设置 CTRL+SHIFT+K布屋面 CTRL+SHIFT+M屋面变斜 CTRL+SHIFT+N增加屋面夹点 CTRL+SHIFT+U 墙上布出挑件 CTRL+SHIFT+Y 增加夹点 CTRL+F5 属性定义 CTRL+Y 另存为属性模板 CTRL+NUMPAD3 自定义断面 CTRL+NUMPAD4 自定义断面导入 CTRL+NUMPAD5 工程量计算 CTRL+NUMPAD9编辑其他项目 CTRL+NUMPAD0 查看本层建筑面积 CTRL+ALT+NUMPAD1 阳台建筑面积计算系数调整 CTRL+ALT+NUMPAD2梁板折算 CTRL+ALT+NUMPAD3形成标注图纸 CTRL+ALT+NUMPAD4 打开标注图纸 CTRL+ALT+NUMPAD5 调入CAD 文件 CTRL+ALT+NUMPAD9 转化轴网 CTRL+ALT+NUMPAD0转化墙体 CTRL+SHIFT+F2转化柱.柱状独立基 CTRL+SHIFT+F3 转化梁 CTRL+SHIFT+F7转化出挑构件 CTRL+SHIFT+F8 清除多余图形 CTRL+SHIFT+F9 连续布墙CTRL+ALT+7 连续布梁 CTRL+ALT+4 布门 CTRL+ALT+8 形成板 CTRL+ALT+1 点击布柱 CTRL+ALT+0 布砖条基 CTRL+ALT+2 布点构件 CTRL+ALT+6 墙上布出挑件CTRL+ALT+3 构件删除 F4单个构件可视化校验 F5 构件名称更换 F6构件名称复制 F7构件显示控制 CTRL+F 退回 CTRL+Z墙偏移 CTRL+Q梁偏移 CTRL+SHIFT+Q基梁偏移 CTRL+ALT+Q 墙拉伸 CTRL+W梁拉伸 CTRL+SHIFT+W构件复制 CTRL+SHIFT+C本层三维显示 CTRL+ALT+V 计算模型合法性检查 CTRL+ALT+B计算模型合法性检查 CTRL+NUMPAD8 自定义断面导出 CTRL+NUMPAD6 区域整理CTRL+G 搜索 CTRL+F11 轴网 CTRL+SHIFT+9墙 CTRL+SHIFT+7柱 CTRL+SHIFT+0梁 CTRL+SHIFT+4板、楼梯 CTRL+SHIFT+1门、窗、洞 CTRL+SHIFT+8基础 CTRL+SHIFT+2装饰 CTRL+SHIFT+5零星构件 CTRL+SHIFT+3多义构件 CTRL+SHIFT+6墙、柱、梁随板调整高度 CTRL+ALT+F7屋面、天棚随板调整高度 CTRL+ALT+F8轴线伸缩 CTRL+ALT+H 布砼条基 CTRL+ALT+J 移动轴网 CTRL+ALT+M 更换轴名CTRL+ALT+N 布天井 CTRL+F2 形成建筑面积 CTRL+F3 前进 CTRL+L 墙、梁、装饰倒角 CTRL+ALT+G 墙、梁、装饰延伸 CTRL+ALT+K CAD界面转换F11属性查询 CTRL+F8。
[每周话题]（七）鲁班土建算量大家谈cuiruixi 版主1#跳转到»倒序看帖打印字体大小: t T发表于 2008-10-20 10:39 | 只看该作者[每周话题]（七）鲁班土建算量大家谈本周主题：鲁班土建算量大家谈本期主持人：cuiruixi简介：崔冬军，中国矿业大学建筑工程专业，四年的土建造价经验，三年的鲁班土建算量软件使用经验。
主题内容：当今已进入一个电算的新时代，怎样更好的使用鲁班土建算量为我们工作服务？鲁班土建版的长处和不足，或相关问题和使用技巧，欢迎大家一同谈谈！也可以将您所做的工程拿出来分享下。
引子：技巧决定速度、效率决定生存使用鲁班土建算量软件，相信大家的初衷跟我一样，都是为了提高工作效率，从而增强自己在造价行业中的竞争力。
会使用软件不代表就能提高速度、提高工作效率，关键还在于掌握软件的使用技巧，跟上软件发在的脚步，真正做到让软件为我所用，为我服务。
例：以下是我做个一个小区的决算，用鲁班土建算量软件完成的，先看一下三维效果图。
希望大家多谈谈对软件的看法，使用软件的心得与技巧。
•支持•jixiang2#发表于 2008-10-20 11:02 | 只看该作者乙方老板我喜欢的命令:1.楼地面：比如一层中大部分是地板砖，小部分水泥砂浆，木地板，卫生间，电梯间等，设置好扣减，整层布一个地板砖，再布小部分的各电梯间（不套定额），木地板，卫生间，水泥砂浆地面，非常高效，这是其他软件无法比拟的。
2.天棚：比楼地面更神奇的命令，神奇在墙下有梁与无梁，一层商场，布置各天棚大的套小的，设置好属性OK，高效得无法形容。
我讨厌的操作：1.在属性窗口找到要布置的构件，应该就可以布置的，在命令条显示布置方式就可以了。
但是必须去找到构件大类，去找小类，选择布置方式，转了一个大弯.2.布置墙面装饰不能框选墙体，应该操作思路是关闭所有图层，显示要布置的墙体，框选就都布上了，小部分不对的格式刷一下。
最得意的是,在天棚里套两个定额,扣减关系调整一下,很快就将天棚梁水泥砂浆粉刷算出来了,而天棚是不算粉刷的.特爽. 当然,构件另存和提取功能也是很爽的.特别不爽的是想形成外边线时老是形成不了,然后找缺口,画0墙,画好后形成的外边线还是不对.还得调整,烦死了.还有布置填充墙时,如果是通长布置的,非常希望能多选墙,一次布完,可是,我一道一道地布啊,手都按疼了.我最看好的命令是构件另存,构件提取,工程相同构件套上定额存为模板,一层梁转化完了,选梁提取,全部套上相同的定额了,装饰套定额更是妙不可言.我最晕的命令是墙面装饰门窗洞口侧壁宽度,世上找不到一栋房子的门窗洞口侧壁是一样的,墙装饰只好全部扣门窗洞口,所有不同部位的门窗洞口一个一个去套定额,烦啊烦!弧形墙上的门改变开启方向,方向没改变变成一只美丽的蝴蝶,这是最搞笑的。

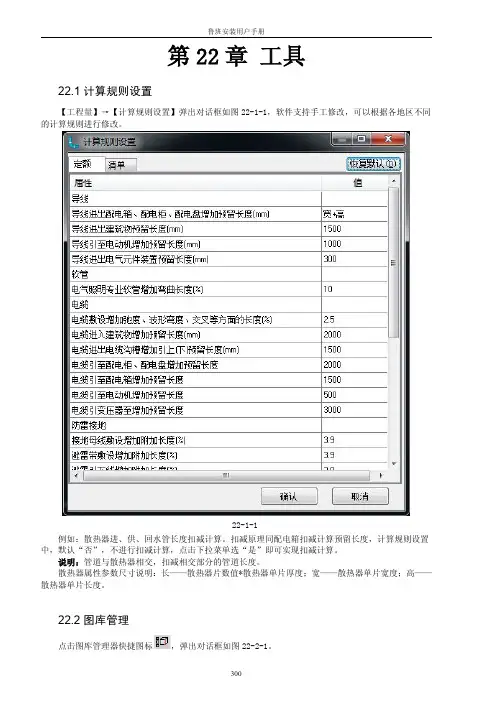

第22章工具22.1计算规则设置【工程量】→【计算规则设置】弹出对话框如图22-1-1，软件支持手工修改，可以根据各地区不同的计算规则进行修改。
22-1-1例如：散热器进、供、回水管长度扣减计算。
扣减原理同配电箱扣减计算预留长度，计算规则设置中，默认“否”，不进行扣减计算，点击下拉菜单选“是”即可实现扣减计算。
说明：管道与散热器相交，扣减相交部分的管道长度。
散热器属性参数尺寸说明：长——散热器片数值*散热器单片厚度；宽——散热器单片宽度；高——散热器单片长度。
22.2图库管理点击图库管理器快捷图标，弹出对话框如图22-2-1。
22-2-11．打开方式：在属性接口的图形区双击进入；或点击【工具】—【图库管理】进入。
注：在属性定义接口中进入只能看到当前构件类别的图形，在图库管理中进入可以看到整个图库中的不同构件类别下的图形。
2．操作按钮：按钮从左至右分别为“新建类别”、“增加构件”、“删除”、“编辑2D图形”、“编辑3D图形”、“布局”、“图库合并”、“图库导出”、“图库导入”9个操作按钮。
新建类别：指的是在左边上窗口增加一类类别。
增加构件：指的是在左边下窗口增加一类构件，新建构件时系统默认生成正方体的2D和3D图形；软件支持在图形接口区把该构件的二维图形或三维图形绘制完成然后在提取到该界面中。
删除：支持删除类别名和构件名，该操作仅作用于当前选中（变蓝）的节点，且必须弹出提示确认对话框，删除类别时需提示其所属下层所有构件图形将都被删除警示；编辑2D图形：对2D图形进行编辑，使用方法同编辑2D图形。
系统默认的构件图形不支持进行编辑。
编辑3D图形：对3D图形进行编辑，使用同编辑3D图形。
操作方法同“编辑2D图形”。
系统默认的构件图形不支持进行编辑。
例如：新增加一个构件后，软件自动默认该构件为正方体，选择该正方体的2D图形，点击按钮或右键，软件自动切换到绘图区，光标变成小方格，选择在图形接口区已绘制完成的图形，支持单选或框选；选择完成点击右键，命令行提示：选择插入点，在图形中左键点击选择插入点位置，软件自动弹出如下图22-2-2。
第20章工程量20.1搜索此命令支持给排水、电气、暖通、消防、弱电五个专业构件的搜索。
目前该命令支持对“构件名称”、“系统编号”、“标高信息”的搜索；左键点击图标，弹出如下对话框见下图20-1-1。
图20-1-1点击高级按钮，可以设置更多的搜索条件。
如图20-1-2。
图20-1-2在搜索条件输入框，输入的格式要求及说明如下：1．可同时输入“构件名称”“系统编号”两个条件进行搜索，用“@”表示其后面的文字为系统编号条件，例：如De20@J-1，表示搜索构件名称含”De20”字符及系统编号含”J-1”字符的构件；2．默认对输入的“构件名称”和“系统编号”进行模糊搜索，若需精确搜索则在条件上加双引号：“”。
如“给水用PP-R-De20”表示搜索构件名称为给水用PP-R-De20的构件；3．所有运算符号都必须是英文状态下的字符，不区分大小写；4．同时支持对立管、斜管的搜索；5．搜索范围可以是整个图面，也可以是局部范围，还可以按标高范围来搜索。
6.点击图标，专业像左移动。
7.点击图标，专业像右移动。
设置好搜索条件之后，点击搜索按钮，软件自动打开所有构件并开始搜索，但仅在当前层构件中搜索；如图20-1-3。
搜索完毕之后，双击构件类型，可以在图形上定位到该构件，点击下一个继续定位。
图20-1-3模糊搜索举例——在图形上需要了解所有管径为De20且在J-1系统中管道构件，则在搜索条件输入框中输入：De20@J-1，表示搜索名称含De20，系统编号含J-1的构件，确定后软件开始搜索并弹出搜索结果对话框如图20-1-3。
该对话框中详细的列出了搜索条件、搜索数量及其搜索出的构件的详细信息，详细信息中软件把所有含J-1的系统编号J-1a、J-1b等都搜索罗列出来了。
点击“保存结果”按钮，出现对话框，如下图20-1-4，可以将结果保存为txt文本文件。
图20-1-4精确搜索举例——在图形上需要了解所有管径为De20且在J-1a系统中管道构件，则在搜索条件输入框中输入：De20@“J-1a”,如图20-1-5所示，软件把所有系统编号为J-1a的构件都搜索罗列出来了。
第21章构件显示控制目录21.1构件显示 (1)21.2打开指定图层 (4)21.3隐藏指定图层 (4)21.4标高查看 (4)21.5整体三维显示 (4)21.6本层三维显示 (6)21.7区域三维显示 (7)21.8三维动态观察 (7)21.9全平面显示 (8)21.10屏幕旋转 (8)21.11实时平移 (9)21.12实时缩放 (9)21.13窗口缩放 (10)21.14显示选中图层 (10)21.15分层显示 (10)21.1构件显示左键点击图标，弹出如下图21-1-1所示对话框（支持快捷键Ctrl＋F切换该窗体的开关）。
图21-1-1构件显示控制控制显示九大类构件中的每一小类构件按施工段按施工段的类别划分显示构件控制显示CAD图纸中的一些图层，主要在CAD转化时使用（导CAD图层入CAD电子文档后软件会自动刷新构件显示控制目录树）调用调用用户保存的习惯性使用的图层显示状态保存对于当前图层状态可以保存为模板以便调用注意：点击调用按钮，可以调用保存的图层显示框架，如图21-1-2。
图21-1-22．点击保存按钮，可以保存图层显示的状态，如图21-1-3。
图21-1-33.分区显示按施工段显示构件3.1构件显示控制窗口新增“按施工段”勾选项以及图形和施工段页签；3.2施工段页签下可以对构件按施工段进行显示控制，便于查看构件所属施工段，如图21-1-4，21-1-5。
3.3V25.1.0版本施工段结构树中增加其它构件及CAD图层。
图21-1-4图21-1-521.2打开指定图层左键点击图标，用以打开被隐藏的图层，这个命令多在CAD的转化及描图时使用。
十字光标变为方框，同时被隐藏的图层显示出来，左键选取要打开的图层即可，可以多选。
21.3隐藏指定图层左键点击图标，用以隐藏图层，这个命令多在CAD的转化及描图时使用。
十字光标变为方框，左键选取要隐藏的图层即可，可以多选。
21.4标高查看左键点击图标，用以查看某个构件的标高，左键选择需要查看的构件即可出现标高标注，如图21-4-1。
鲁班算量技巧精华汇总（钢筋下料专业）一.鲁班钢筋预算版建模流程1 软件算量方法钢筋预算软件支持的方法有“图形法”，“构件法”，“单根法”1审批2011.03.25矾山网络1（2）主构件下拉菜单的子目录中，分构件命令旁边也分别对应了相应的数字，如图1-1-2；1图1-1-2（3）应用举例：直线轴网的布置步骤①：通过前面的介绍，我们知道轴网旁边对应的是0，直线轴网旁边对应的是0，所以将鼠标光标放在绘图区域内数字键输入00，如图7-1-3；11图1-1-4各主构件之间的切换（1）按住ctrl+1，软件会切换到墙的下拉菜单中；按住ctrl+2，软件会切换到柱的下拉菜单中；依次类推，各构件名称对应的数字是多少，按住ctrl+这个数字，软件会自动切换到这个构件的下拉菜单中；（2）同样，直接输入数字命令也可切换，例如当前显示的工具条是“轴网”部分，只需要在命令行键入“10”，软件自动切换到“墙”部分。
鼠标手势使用方式：（1）各主构件下拉菜单的子目录中，各分构件命令旁边分别对应了一个相应的手势，如图1-1-5；1图1-1-51图1-1-6步骤②：软件会自动弹出直线轴网的对话框。
2、快捷运用：快捷命令和自定义快捷键及鼠标运用软件默认的快捷键鲁班钢筋软件中默认的快捷键，在软件设计时重复考虑了中国人的习惯进行设置，同时还默认了三.施工版框支梁用屋面框架梁节点2的计算式说明墙变截面时，插筋深度设置。
在墙的属性设置中的“墙变截面插筋深度”为1.5*LAE设置就可以了。
八．板分布钢筋节点不一的设置板分布钢筋要设置成X向是节点1，Y向是节点2。
这样的做法有：1、设置两种分布筋不一的支座钢筋，然后布置到图形上2、用私有属性来对不同方向的支座钢筋进行计算规则的设置九.计算结果的取整切换到构件法界面 . 找到需要调整构件节点 , 鼠标点击右键，点击指定节点钢筋长度取整弹出“钢筋长度取整”，可以对单根法 , 构件法 , 图法中的钢筋进行调整 , 可以调整主筋 , 箍筋的下料长度，设定好调整参数。
第21章构件显示控制
目录
21.1构件显示 (1)
21.2打开指定图层 (4)
21.3隐藏指定图层 (4)
21.4标高查看 (4)
21.5整体三维显示 (4)
21.6本层三维显示 (6)
21.7区域三维显示 (7)
21.8三维动态观察 (7)
21.9全平面显示 (8)
21.10屏幕旋转 (8)
21.11实时平移 (9)
21.12实时缩放 (9)
21.13窗口缩放 (10)
21.14显示选中图层 (10)
21.15分层显示 (10)
21.1构件显示
左键点击图标，弹出如下图21-1-1所示对话框（支持快捷键Ctrl＋F切换该窗体的开关）。
图21-1-1
构件显示控制控制显示九大类构件中的每一小类构件
按施工段按施工段的类别划分显示构件
控制显示CAD图纸中的一些图层，主要在CAD转化时使用（导CAD图层
入CAD电子文档后软件会自动刷新构件显示控制目录树）调用调用用户保存的习惯性使用的图层显示状态
保存对于当前图层状态可以保存为模板以便调用
注意：
点击调用按钮，可以调用保存的图层显示框架，如图21-1-2。
图21-1-2
2．点击保存按钮，可以保存图层显示的状态，如图21-1-3。
图21-1-3
3.分区显示按施工段显示构件
3.1构件显示控制窗口新增“按施工段”勾选项以及图形和施工段页签；
3.2施工段页签下可以对构件按施工段进行显示控制，便于查看构件所属施工段，如图21-1-4，21-1-5。
3.3V25.1.0版本施工段结构树中增加其它构件及CAD图层。
图21-1-4
图21-1-5
21.2打开指定图层
左键点击图标，用以打开被隐藏的图层，这个命令多在CAD的转化及描图时使用。
十字光标变为方框，同时被隐藏的图层显示出来，左键选取要打开的图层即可，可以多选。
21.3隐藏指定图层
左键点击图标，用以隐藏图层，这个命令多在CAD的转化及描图时使用。
十字光标变为方框，左键选取要隐藏的图层即可，可以多选。
21.4标高查看
左键点击图标，用以查看某个构件的标高，左键选择需要查看的构件即可出现标高标注，如图21-4-1。
图21-4--1
21.5整体三维显示
执行下拉菜单【视图】→[三维显示]→[整体]命令，弹出如下图21-5-1所示对话框，可以将整个工程整体三维显示。
图21-5-1
整体三维显示时，只需在构件显示控制里面进行构件的显示选择。
如选择墙等构件，则显示墙等。
此操作如同在平面状态时的显示控制功能。
注意：
1．整体三维显示后，只需直接使用楼层切换功能即可切换到平面状态，不需要再点选命令了。
2．整体三维显示对话框中的是否重新生成三维实体选项，首次查看三维实体后可取消勾选，以缩短再次整体三维显示的时间。
21.6本层三维显示
左键点击图标，如下图21-6-1，可以按需要选择本层三维显示的项目。
图21-6-1
说明：新版本V25.1.0优化现浇板三维显示，提供顶层板不扣楼梯显示，提高模型真实度。
现浇板公有及私有属性中新增三维显示扣楼梯选项，控制三维时的显示，如图21-6-2。
图21-6-2
21.7区域三维显示
左键点击图标，根据提示在图形上直接选取需要进行区域三维显示的构件；这样就可以有选择性地观察部分构件的三维图形，而不必查看本层其他无关构件，大大提高了三维显示的速度。
21.8三维动态观察
左键点击图标，可以使用此命令使构件从二维的绘图状态转换到三维的旋转观察，从不同方向观察三维图形，使用户可以看到当前楼层所建模型的三维图形，并可依此三维图形检查图形绘制的准确性。
出现一个包住三维图形的圆，按住鼠标左键，可以自由旋转三维图形，如下图21-8-1所示。
图21-8-1
21.9全平面显示
左键点击图标，用以取消本层三维显示或将算量平面图最大化显示，使用户可以恢复原来平面图的视角。
注意：有时绘制图形时或调入CAD图纸时，可能会存在一个距离算量平面图很远的点，执行“全平面显示”，算量平面图变得很小，一般沿着屏幕的四边寻找即可找到那个点，左键点选这个点，按键名Delete，删除即可。
21.10屏幕旋转
左键点击图标，用以调整绘图界面的屏幕视图，建模时可以随意修改角度，操作便捷，利于绘图。
1.点击图标后，跳出如图21-10-1所示对话框，可输入指定的旋转角度进行旋转，也可以点击，回到绘图区域，点选两点进行屏幕的旋转。
图21-10-1
2.要退回到原始的屏幕状态，再次点击图标，点击即可回到初始状态。
旋转前后分别如图21-10-2、21-10-3所示。
图21-10-2
图21-10-3
21.11实时平移
左键点击图标，算量平面图区域内出现移屏符号，类似于手的形状，按住鼠标左键，可以左右、上下移动图形。
与按住鼠标中间滚轮作用一致。
21.12实时缩放
左键点击图标，算量平面图区域内出现移动符号，按住鼠标左键，上下移动，可以放大或缩小图形。
与上下滚动鼠标中间滚轮作用一致。
21.13窗口缩放
左键点击图标。
提示：“指定第一角点”，按住鼠标左键，框选一部分图形，这部分图形可以被放大。
21.14显示选中图层
执行下拉菜单【视图】→[显示控制]→[显示选中图层]命令，提示“选择对象”左键选择需要的图层支持多选，这个命令多在CAD的转化及描图时使用。
十字光标变为方框，左键选取要看到的图层即可，可以多选，与打开指定图层类似。
21.15分层显示
执行下拉菜单【视图】→[显示控制]→[分层显示]命令，如图21-15-1。
图21-15-1
分层显示功能，可以解决在同一层不同水平位置构件布置问题，如图21-15-2，在同一层不同水平位置布置梁体。
图21-15-2
支持的构件有：
梁：框架梁、独立梁、次梁、圈梁、过梁、窗台；
板：现浇板、预制板；
门窗洞口：门、窗、飘窗、转角飘窗、带形窗、壁龛、墙洞；
零星构件：自定义线性构件、主体后浇带、基础后浇带、建筑面积、天井；
基础工程：基础梁、满堂基础、土方（独立构件）、独立基础、柱状独立基础、实体集水井、井坑、集水井；
6）装饰工程：天棚、吊顶、楼地面；
说明：更换构件分层命令，选择构件后可以对其进行更换分层，已在第十九章中进行讲解。
