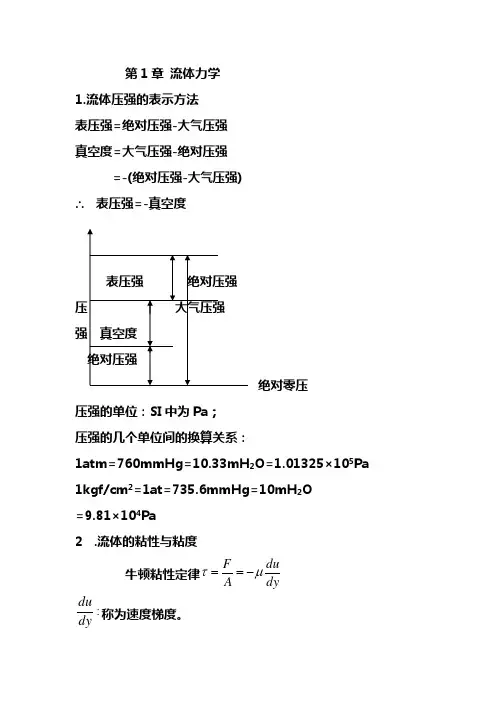

第1章 流体力学 1.流体压强的表示方法 表压强=绝对压强-大气压强 真空度=大气压强-绝对压强=-(绝对压强-大气压强) ∴ 表压强=-真空度绝对零压压强的单位：SI 中为Pa ； 压强的几个单位间的换算关系：1atm=760mmHg=10.33mH 2O=1.01325×105Pa 1kgf/cm 2=1at=735.6mmHg=10mH 2O =9.81×104Pa2 .流体的粘性与粘度牛顿粘性定律dydu A F μτ-==:dydu 称为速度梯度。
粘度的单位：在SI 中为Pa.s ；在其它单位制中，用P （泊）和cP （厘泊）。
换算关系： 1Pa.s=10P=1000cP T ↑，μL ↓，μG ↑。
牛顿型流体与理想流体牛顿型流体:服从牛顿粘性定律的流体; 理想流体:流体的粘度μ=0的流体。
3 管中流动 3．1基本概念uA V s =或 管道截面积体积流量==A V u s或管道截面积质量流量==Aw V s s钢管的表示法： Φd 0×δ （mm ） d 0-管子外径，mm ；δ-壁厚，mm 。
管内径d i =d 0-2δ mm3．2 管中稳定流动连续性方程稳定流动情况下，单位时间内流进体系的流体质量等于流出体系的流体质量，即 222111A u A u w s ρρ==对于不可压缩流体，ρ=常数，则2211A u A u Q ==对于圆管，22221144d u d u ππ⨯=⨯即不可压缩流体在圆管内稳定流动时，流速与管道直径的平方成反比。
4 流体流动能量平衡 4．1稳定流动体系的能量平衡4.2 稳定流动体系能量方程（柏努利方程）gZ 1+p 1/ρ+u 12/2+we= gZ 2+p 2/ρ+u 22/2+∑h f (J/kg)gugpz HH fe 22∆+∆+∆=-∑ρ (m)式中:H e =w/g-泵所提供的压头(扬程)，m ； 应用柏努利方程解题要点：1) 根据题意定出上游1-1，截面和下游2-2，截面；2) 两截面均应与流动方向垂直，并且两截面间的流体必须是连续的。
绝对压力是相对于真空来说的，表压是实际压力减去大气压后显示的压力，真空是一特定空间内部部分物质被排出，使其压力小于一个标准大气压，如果有真空压力表，则压力表显示为-1---0bar，-1bar为绝对真空。
简单的说，绝对压力=表压+一个标准大气压（约1bar），工业应用来说，测量的压力大部分为表压，很少会用到绝对压力。
绝对真空下的压力称为绝对零压，以绝对零压为基准来表示的压力叫绝对压力。
测量流体压力用的压力表的读数叫表压，它是流体绝对压力与该处大气压力的差值。
如果被测流体的绝对压力低于大气压，则压力表所测得的压力为负压，其值称为真空度。
绝对压力包围在地球表面一层很厚的大气层对地球表面或表面物体所造成的压力称为大气压，符号为B；直接作用于容器或物体表面的压力，称为绝对压力，绝对压力值以绝对真空作为起点，符号为PABS(ABS为下标)。
用压力表、真空表、U形管等仪器测出来的压力叫表绝对压力包围在地球表面一层很厚的大气层对地球表面或表面物体所造成的压力称为“大气压”，符号为B；直接作用于容器或物体表面的压力，称为“绝对压力”，绝对压力值以绝对真空作为起点，符号为PABS(ABS为下标)。
用压力表、真空表、U形管等仪器测出来的压力叫“表压力”(又叫相对压力)，“表压力”以大气压力为起点，符号为Pg。
三者之间的关系是：PABS(绝对压力) = B（大气压0.1Mpa） + Pg（表压力）(ABS为下标)压力的法定单位是帕(Pa)，大一些单位是兆帕(MPa)=106Pa1标准大气压 = 0.1013MPa在旧的单位制中，压力用kgf/cm2(公斤/平方厘米)作单位，1kgf/cm2=0.098MPa表压(相对压力)单位:MPa(G)绝对压力单位：MPa(A)绝对压力量测使用的压力仪表叫做绝压表,在大气中,不加任何压力时,仪表指示仪表所在地的大气压(此为变量,根据仪表所在地的海拔决定指示的数值,当压力值为绝对真空时仪表的读数为零.绝对压力不存在负值.派尔耐生产的P-Z 数字绝压表能够量测1010mbar~1mbar的绝压派尔耐生产的 P-HV-55高真空计能够量测1*103mbar～1.0×10-3mbar的绝压真空度处于真空状态下的气体稀簿程度，通常用“真空度高”和“真空度低”来表示。
绝对压力是相对于真空来说的，表压是实际压力减去大气压后显示的压力，真空是一特定空间内部部分物质被排出，使其压力小于一个标准大气压，如果有真空压力表，则压力表显示为-1---0bar，-1bar为绝对真空。
简单的说，绝对压力=表压+一个标准大气压（约1bar），工业应用来说，测量的压力大部分为表压，很少会用到绝对压力。
绝对真空下的压力称为绝对零压，以绝对零压为基准来表示的压力叫绝对压力。
测量流体压力用的压力表的读数叫表压，它是流体绝对压力与该处大气压力的差值。
如果被测流体的绝对压力低于大气压，则压力表所测得的压力为负压，其值称为真空度。
绝对压力包围在地球表面一层很厚的大气层对地球表面或表面物体所造成的压力称为大气压，符号为B；直接作用于容器或物体表面的压力，称为绝对压力，绝对压力值以绝对真空作为起点，符号为PABS(ABS为下标)。
用压力表、真空表、U形管等仪器测出来的压力叫表绝对压力包围在地球表面一层很厚的大气层对地球表面或表面物体所造成的压力称为“大气压”，符号为B；直接作用于容器或物体表面的压力，称为“绝对压力”，绝对压力值以绝对真空作为起点，符号为PABS(ABS为下标)。
用压力表、真空表、U形管等仪器测出来的压力叫“表压力”(又叫相对压力)，“表压力”以大气压力为起点，符号为Pg。
三者之间的关系是：PABS = B + Pg(ABS为下标)压力的法定单位是帕(Pa)，大一些单位是兆帕(MPa)=106Pa1标准大气压 = 0.1013MPa在旧的单位制中，压力用kgf/cm2(公斤/平方厘米)作单位，1kgf/cm2=0.098MPa表压(相对压力)单位:MPa(G)绝对压力单位：MPa(A)绝对压力量测使用的压力仪表叫做绝压表,在大气中,不加任何压力时,仪表指示仪表所在地的大气压(此为变量,根据仪表所在地的海拔决定指示的数值,当压力值为绝对真空时仪表的读数为零.绝对压力不存在负值.派尔耐生产的P-Z 数字绝压表能够量测1010mbar~1mbar的绝压派尔耐生产的 P-HV-55高真空计能够量测1*103mbar～1.0×10-3mbar的绝压真空度处于真空状态下的气体稀簿程度，通常用“真空度高”和“真空度低”来表示。

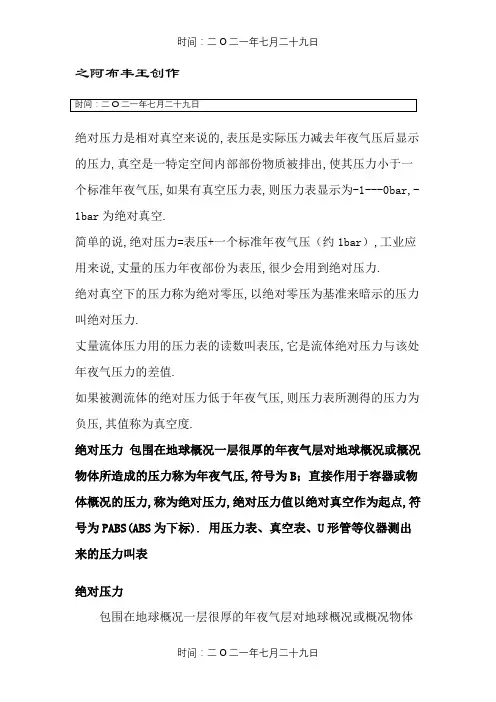

之阿布丰王创作绝对压力是相对真空来说的,表压是实际压力减去年夜气压后显示的压力,真空是一特定空间内部部份物质被排出,使其压力小于一个标准年夜气压,如果有真空压力表,则压力表显示为-1---0bar,-1bar为绝对真空.简单的说,绝对压力=表压+一个标准年夜气压（约1bar）,工业应用来说,丈量的压力年夜部份为表压,很少会用到绝对压力.绝对真空下的压力称为绝对零压,以绝对零压为基准来暗示的压力叫绝对压力.丈量流体压力用的压力表的读数叫表压,它是流体绝对压力与该处年夜气压力的差值.如果被测流体的绝对压力低于年夜气压,则压力表所测得的压力为负压,其值称为真空度.绝对压力包围在地球概况一层很厚的年夜气层对地球概况或概况物体所造成的压力称为年夜气压,符号为B；直接作用于容器或物体概况的压力,称为绝对压力,绝对压力值以绝对真空作为起点,符号为PABS(ABS为下标). 用压力表、真空表、U形管等仪器测出来的压力叫表绝对压力包围在地球概况一层很厚的年夜气层对地球概况或概况物体所造成的压力称为“年夜气压”,符号为B；直接作用于容器或物体概况的压力,称为“绝对压力”,绝对压力值以绝对真空作为起点,符号为PABS(ABS为下标).用压力表、真空表、U形管等仪器测出来的压力叫“表压力”(又叫相对压力),“表压力”以年夜气压力为起点,符号为Pg.三者之间的关系是：PABS(绝对压力) = B（年夜气压0.1Mpa） + Pg（表压力）(ABS为下标)压力的法订单元是帕(Pa),年夜一些单元是兆帕(MPa)=106Pa1标准年夜气压 = 0.1013MPa在旧的单元制中,压力用kgf/cm2(公斤/平方厘米)作单元,1 kgf/cm2=0.098MPa表压(相对压力)单元:MPa(G)绝对压力单元：MPa(A)绝对压力量测使用的压力仪表叫做绝压表,在年夜气中,不加任何压力时,仪表指示仪表所在地的年夜气压(此为变量,根据仪表所在地的海拔决定指示的数值,当压力值为绝对真空时仪表的读数为零.绝对压力不存在负值.派尔耐生产的P-Z 数字绝压表能够量测1010mbar~1mbar的绝压派尔耐生产的 P-HV-55高真空计能够量测1*103mbar～1.0×10-3mbar的绝压真空度处于真空状态下的气体稀簿水平,通经常使用“真空度高”和“真空度低”来暗示.真空度高暗示真空度“好”的意思,真空度低暗示真空度“差”的意思.若所测设备内的压强低于年夜气压强,其压力丈量需要真空表.从真空表所读得的数值称真空度.真空度数值是暗示出系统压强实际数值低于年夜气压强的数值,即：真空度=年夜气压强-绝对压强弥补的全面解释：“真空度”顾名思义就是真空的水平.是真空泵、微型真空泵、微型气泵、微型抽气泵、微型抽气打气泵等抽真空设备的一个主要参数.所谓“真空“,是指在给定的空间内,压强低于101325帕斯卡(也即一个标准年夜气压强约101KPa)的气体状态.在真空状态下,气体的稀薄水平通经常使用气体的压力值来暗示,显然,该压力值越小则暗示气体越稀薄.对真空度的标识通常有两种方法：一是用“绝对压力”、“绝对真空度”(即比“理论真空”高几多压力)标识；在实际情况中,真空泵的绝对压力值介于0～101.325KPa之间.绝对压力值需要用绝对压力仪表丈量,在20℃、海拔高度＝0的处所,用于丈量真空度的仪表(绝对真空表)的初始值为101.325KPa(即一个标准年夜气压).二是用“相对压力”、“相对真空度”(即比“年夜气压”低几多压力)来标识."相对真空度"是指被测对象的压力与丈量地址年夜气压的差值.此类真空也称粗真空,可以用普通真空压力表丈量.在没有真空的状态下(即常压时,仪表处于年夜气压下),真空压力表的初始值为0,当丈量真空时,它的值介于0到-760mmHg之间,由于仪表的机械误差和弹性元件的线性误差的存在,以及读数的视觉误差,表盘有限空间的刻度分布限制,使机械式真空压力表的量测误差较年夜,所以机械式的真空压力表仅用于粗真空的量测.比如,有一款微型真空泵丈量值为－75KPa,则暗示泵可以抽到比丈量地址的年夜气压低75KPa的真空状态.国际真空行业通用的“真空度”,也是最科学的是用绝对压力标识；指得是“极限真空、绝对真空度、绝对压力”,但“相对真空度”(相对压力、真空表表压、负压)由于丈量的方法简便、丈量仪器非常普遍、容易买到且价格廉价,因此也有广泛应用.理论上二者是可以相互换算的,两者换算方法如下：相对真空度=绝对真空度(绝对压力)-丈量地址的气压例如：有一款微型真空泵的绝对压力为80KPa,则它的相对真空度约为80-100＝-20Kpa,(丈量地址的气压假设为100KPa)在普通真空表上就该显示为-0.02MPa.经常使用的真空度单元有Pa、Kpa、Mpa、年夜气压、公斤(Kgf/cm2)、mmHg、mbar、bar、PSI等.近似换算关系如下：1MPa=1000KPa1KPa=1000Pa1年夜气压=100KPa=0.1MPa1年夜气压=1公斤(Kgf/cm2)=760mmHg1年夜气压=14.5PSI1KPa=10mbar1bar=1000mbar。
