第一章 船舶常识

第一章船舶常识教学重点：了解船舶的构造；了解船舶常用的技术指标，尤其是船舶尺度指标、性能指标、船舶尺度主要技术特征：船舶的主要技术特征有船舶排水量,船舶主尺度,船体系数,舱容和登记吨位,船体型线图,船舶总布置图,船体结构图,主要技术装备的规格等。

1.船舶吃水：水线面与船底基平面之间的垂直距离（自平板龙骨上缘量至水面的垂直距离。

加上平板龙骨的厚度）。

根据量取的方法不同，吃水可以分成实际吃水和型吃水两种。

（1）实际吃水指水线面至船底龙骨板下缘的垂直距离。

它是船舶进出港、过浅滩、系靠码头和装卸货物时应考虑的吃水。

（2）型吃水是指水线面至船底龙骨板上缘的垂直距离，与实际吃水相差一个龙骨板的厚度。

它是船舶设计和进行性能计算时所考虑的吃水。

船舶吃水随着船舶的载重量和舷外水的密度的变化而不同，量得吃水后经过查阅有关船舶曲线图和计算，可以求得该船当时的排水量和载重量。

2.水尺标志：由于装载的不均匀，船舶可能处于纵倾或横倾状态，船舶四周各处的吃水不尽相同。

在实际工作中，通常是通过观测船舶的水尺标志而获得船舶的实际吃水。

水尺标志绘制在船体首、中、尾部的左、右两弦，共有六处，是以数字（一般是罗马数字或阿拉伯数字）表示船舶实际吃水的一种标记。

船舶水尺标志有英制和公制两种形式，如图1-21所示。

公制水尺标志的字高为10cm，英制水尺标志的字高为6in3.水尺观测方法：水线达到水尺标志上某数字的下边缘，则表示该处的实际吃水为该数字所表示的数值；水线刚好淹没该数字，则表示该处的实际吃水为该数字所表示的数值加上相应的字高；水线位于字高的一半处时，则表示该处的实际吃水为该数字所表示的数值加上相应字高的一半。

当水面有波动时，应根据若干次观测所得的平均值来确定实际水线的位置。

4.船舶载重线表示北大西洋冬季载重线，指船长为100.5米以下的船舶，在冬季月份航行经过北大西洋（北纬36度以北）时，总载重量不得超过此线。

标有L 的为木材载重线。

第一篇船舶常识与船体结构第一章船舶常识第一节船舶尺度与主要标志教学目的：使学生掌握船舶尺度与主要标志。

重点：船舶尺度。

难点；船舶尺度的量取。

计划课时：2 节。

作业：一、船舶尺度1．船舶尺度及其用途船舶尺度根据用途的不同，可分为最大尺度、船型尺度和登记尺度三种。

1) 最大尺度最大尺度又称全部尺度或周界尺度，是船舶靠离码头、系高浮筒、进出港、过桥梁或架空电缆、进出船闸或船坞以及狭水道航行时安全操纵或避让的依据。

最大尺度包括:(1)最大长度最大长度又称全长或总长，是指从船首最前端至船尾最后端(包括外板和两端永久性固定突出物)之间的水平距离。

(2)最大宽度最大宽度又叫全宽，是指包括船舶外板和永久性固定突出物在内井垂直于纵中线面的最大横向水平距离。

(3)最大高度是指自平板龙骨下缘至船舶最高桅顶间的垂直距离。

最大高度减去吃水即得到船舶在水面以上的高度，称净空高度。

2) 船型尺度船型尺度是《钢质海船入级与建造规范》中定义的尺度，又称型尺度或主尺度。

在一些主要的船舶图纸上均使用和标注这种尺度，且用来计算船舶稳性、吃水差、干舷高度、水对船舶的阻力和船体系数等，故又称为计算尺度、理论尺度。

船型尺度包括：(1)船长L( 垂线间长) 指沿设计夏季载重水线，由首柱前缘量至舵柱后缘的长度(对无舵柱的船舶，则由首柱前缘量至舵杆中心线)，但均不得小于设计夏季载重水线总长的96％，且不必大干97％。

(2)型宽B 指在船舶的量宽处，由—舷的肋骨外缘量至另—舷的肋骨外缘之间的横向水平距离。

(3)型深D( 指在船长中点处，沿船舷由平板龙骨上缘量至卜层连续甲板横梁上缘的垂直距离；对甲板转角为圆弧形的船舶，则由平板龙骨上缘量至横梁上缘延伸线与肋骨外缘延伸线的交点。

而在船长中点处，由平板龙骨上缘量至夏季载重线的垂直距离称之型吃水d。

3）登记尺度登记尺度为《海船吨位丈量规范》中定义的尺度。

是主管机关登记船舶、丈量和计算船舶总吨位及净吨位时所用的尺度，它载明于吨位证书中。

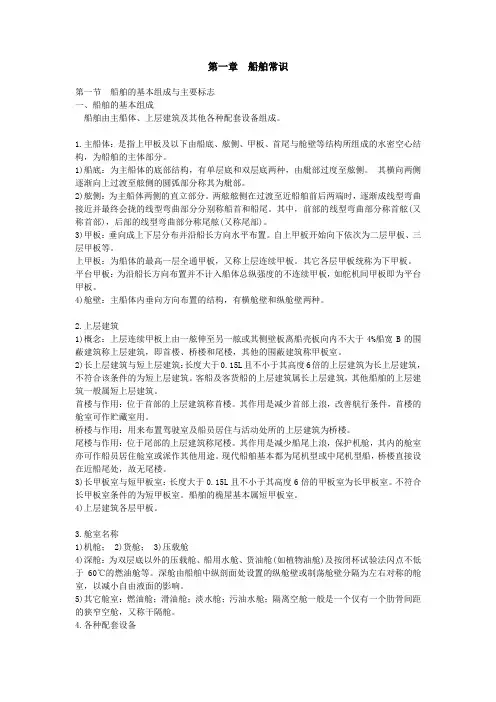

第一章船舶常识第一节船舶的基本组成与主要标志一、船舶的基本组成船舶由主船体、上层建筑及其他各种配套设备组成。

1.主船体：是指上甲板及以下由船底、舷侧、甲板、首尾与舱壁等结构所组成的水密空心结构，为船舶的主体部分。

1)船底：为主船体的底部结构，有单层底和双层底两种，由舭部过度至舷侧。

其横向两侧逐渐向上过渡至舷侧的圆弧部分称其为舭部。

2)舷侧：为主船体两侧的直立部分。

两舷舷侧在过渡至近船舶前后两端时，逐渐成线型弯曲接近并最终会拢的线型弯曲部分分别称船首和船尾。

其中，前部的线型弯曲部分称首舷(又称首部)，后部的线型弯曲部分称尾舷(又称尾部)。

3)甲板：垂向成上下层分布并沿船长方向水平布置。

自上甲板开始向下依次为二层甲板、三层甲板等。

上甲板：为船体的最高一层全通甲板，又称上层连续甲板。

其它各层甲板统称为下甲板。

平台甲板：为沿船长方向布置并不计入船体总纵强度的不连续甲板，如舵机间甲板即为平台甲板。

4)舱壁：主船体内垂向方向布置的结构，有横舱壁和纵舱壁两种。

2.上层建筑1)概念：上层连续甲板上由一舷伸至另一舷或其侧壁板离船壳板向内不大于4%船宽B的围蔽建筑称上层建筑，即首楼、桥楼和尾楼，其他的围蔽建筑称甲板室。

2)长上层建筑与短上层建筑：长度大于0.15L且不小于其高度6倍的上层建筑为长上层建筑，不符合该条件的为短上层建筑。

客船及客货船的上层建筑属长上层建筑，其他船舶的上层建筑一般属短上层建筑。

首楼与作用：位于首部的上层建筑称首楼。

其作用是减少首部上浪，改善航行条件，首楼的舱室可作贮藏室用。

桥楼与作用：用来布置驾驶室及船员居住与活动处所的上层建筑为桥楼。

尾楼与作用：位于尾部的上层建筑称尾楼。

其作用是减少船尾上浪，保护机舱，其内的舱室亦可作船员居住舱室或派作其他用途。

现代船舶基本都为尾机型或中尾机型船，桥楼直接设在近船尾处，故无尾楼。

3)长甲板室与短甲板室：长度大于0.15L且不小于其高度6倍的甲板室为长甲板室。

第一节船舶的基本组成与主要标志主船体：主船体结构是指由上甲板、船底、舷侧及首尾等结构所组成的水密的空心结构，为了布置各种管系及分隔货物，用甲板和舱壁将整个主船体分成数个舱室以满足船舶营运的不同需要。

（1）船的前端称为船首，船的后端称为船尾，中间部分称为船中，船首的线性弯曲部分称为首舷，船尾的线性弯曲部分称为尾舷，经过船首、船尾，将船体分成左右对称两部分的直线叫首尾线或纵中线，在最大船宽处垂直于首尾线的方向叫正横。

（2）位于船首轮廓线向前倾斜的构件叫首柱。

位于船尾轮廓线的构件叫尾柱。

（3）位于主船体最上层的首尾统长甲板叫上甲板，上甲板自船中向首尾逐渐翘起的垂直高度叫舷弧，上甲板以下的甲板统称为下（层）甲板，自上而下分别称为二甲板、三甲板等。

（4）位于船体最下层的部分称为船底，只有一层船底板的称为单底，有两层船底板的称为双层底。

（5）沿船长方向将船内空间分隔成若干舱室的竖壁称横舱壁，它通常是不透水的，称为水密横舱壁，其中最前端的水密横舱壁称为防撞舱壁，又称首尖舱舱壁。

（6）两侧直立部分叫舷侧，位于船底中心线的船底板叫平板龙骨，舷侧与船底交汇处的圆弧部分叫舭部，甲板在中间拱起的高度叫梁拱。

上层建筑：在上层连续甲板上，由一舷伸至另一舷的或其侧壁板离舷侧板向内不大于船宽B（通常以符号B表示船宽）4%的围蔽建筑物，称为上层建筑，包括船首楼、桥楼和尾楼。

其他的围蔽建筑物称为甲板室。

1．首楼位于船首部的上层建筑，称为船首楼。

船首楼的长度一般为船长L（通常以符号L表示船长）10%左右。

超过25%L的船首楼，称为长船首楼。

船首楼一般只设一层；船首楼的作用是减小船首部上浪，改善船舶航行条件；首楼内的舱室可作为贮藏室等舱室。

2．尾楼位于船尾部的上层建筑，称为船尾楼。

当船尾楼的长度超过25%L时，称为长尾楼。

船尾楼的作用可减小船尾上浪，保护机舱，并可布置船员住舱及其他舱室。

3．桥楼位于船中部的上层建筑，称为桥楼。

桥楼的长度大于15%L，且不小于本身高度6倍的桥楼，称为长桥楼。

第一章船舶基本常识1．中机型船的特点是1空载吃水差较小2中间舱容浪费大3尾轴长，造价高 4空船易造成中垂2．尾机型船舶的特点是：1空载吃水差大 2舱容利用率高 3首压载易产生较大纵向弯矩3．最上一层首尾通长甲板，一般称为1主甲板2干舷甲板3强力甲板4舱壁甲板5遮蔽甲板船舶分类1按材料分：木质船、钢质船、水泥船、玻璃钢船2按航行区域分：远洋船、近洋船、沿海船、内河船3按动力装置分：蒸汽机船、电动船、内燃机船、汽轮机船、核动力船4按推进方式分：帆船、明轮、螺旋桨船、平旋推进船5按航行方式分：自航船、非自航船6按航行状态分：排水船、非排水船船舶种类: 运输船：一客船：客船、客货船、货客船二货船：干货船：杂货船3散货船：散粮船.矿砂船.散煤船.散装水泥船4 集装箱船5滚装船6载驳船7液货船：油船.化学品船8液化气船：液化天然气船LNG9液化石油气船LPG10冷藏船11牲畜船港作船：供应船.拖带船.顶推船.渡船.拖轮.交通船.引航船.消防船.垃圾船.理船.工程船：救助船：海洋调查船：破冰船：1．客船的用途是用于运送旅客及其携带行李的船舶达到13人。

客船的结构及结构特点：1具有良好的航海性能、抗沉性好2救生，消防等安全设备完善3生活及娱乐设施齐全4多层甲板、上层建筑高大、设有减摇装置5航速较高，20节以上短途：气垫船.水翼船中途：客船长途：邮船2.杂货船的用途主要装运各种成捆、成包、成箱和桶装的件杂货杂货船结构及结构特点：1货舱一般分为上、下两层或多层，2舱口附近通常设有起货设备，或重吊3对货物种类与码头条件的适应性较强，4装卸效率不高杂货船机舱设于中部或尾部的优、缺点A机舱设于尾部的优点是浪费货舱容积少，缺点是空载首尖舱压载时纵向弯曲力矩大B．机舱设于中部的优点是空载时首尾吃水差比较小，缺点是轴隧占去一部分货舱容积3.散货船的用途——是专门装运谷物、煤炭、矿砂等大宗散货的船舶散装货船的特点是 1具有双层底舱2为单壳船体或双壳船体的单甲板船3在货舱区域内有底边舱和顶边舱 4舱口较大，舱口围板也较高 5货舱横剖面成棱形 6 货舱四角的三角形舱柜可用做压载水舱7船型肥大散粮船设置上边舱的主要目的是：保证装满货舱，可减少平舱工作矿砂船有这样的特点：多为尾机型，单层全通单甲板；双层底高便于提高船舶重心；与其他船相比货舱舱容小但压载舱舱容大采用高强度钢制造货舱两侧压载舱大采用纵骨架式结构；货舱长而大(8)货舱的横断面做成漏斗形主要是为了便于清舱矿／散／油三用船的特点是:为单甲板船设有上、下边舱设有双层船壳4.集装箱船的用途：专门载运集装箱的船舶 .集装箱船的特点是：单层甲板、货舱开口宽大舱口大，双层船壳3甲板和货舱盖平直4舱内有格栅式货架5双底、双层壳体、抗扭箱或等效结构来提高抗扭强度及结构加强6主机功率大、航速高7方形系数Cb小于0．61.5木材船的的用途：专门载运原木的船舶木材船的特点是：1舱口大、货舱要求长而大；2舱内无支柱；3甲板两舷侧上设有立柱；4起货机均安装在桅楼平台上5甲板强度要求高、6舷墙较高并且起货机安装于桅楼平台上的船舶是6滚装船的用途：专门载运汽车，集装箱或货盘等可滚上滚下装货的船舶滚装船的特点是：舱内支柱少 2纵通甲板，甲板层数多，一般有2—4层3舱容利用率低，抗沉性差 4上甲板平整，无舷弧和梁拱5滚装船设首门，侧门，尾门。

第一章船舶常识第一节船舶的基本组成与主要标志1.D深舱既可用来装货，又可用来装压载水，而需要另设深舱的船舶主要是。

A •速度快的船B.抗沉性高的船C.方向性好的船D •稳性要求较高的船2.B它螺罗径室一般最好布置在________ 。

A •驾驶室内B•罗经甲板（顶甲板）上C.机舱内D.摇摆中心附近3.D以下属甲板室的是_______ 。

A •首楼B.桥楼C•尾楼D.桅屋4.D以下有关首楼描述正确的是________ 。

I •减少首部上浪；U.改善航行条件；川•首楼的舱室可用作储藏室。

A.i,nB.n,mC.i,mD.i,n,m5.B—般用来布置驾驶室及船员居住与生活处所的上层建筑为 _________ 。

A ．首楼B.桥楼C•尾楼D ．桅屋6.A船上的工作舱室包括_______ 。

I .驾驶室；U.海图室；川.灭火器间；W.锚链舱；V.压载水舱；隔离空舱。

A . i,nB.i,n,mc.I,H,V,^d.I〜切7.A隔离空舱是专门用来作_______ 0①油舱与淡水舱的分隔；②货油舱与机舱的分隔；③货舱与货舱之间的分隔。

A ．①②B•②③C•①③D.①②③8.D一般货船在双层底内可装载_________ 调节船舶吃水，稳性或倾斜度。

A •淡水B•燃料C.货物D.压载水9.A船上常用装载压载水、淡水、燃料的液体舱柜有_________ 。

①首尖舱；②尾尖舱；③双层底；④深舱；⑤隔离空舱。

A .①②③④B.②③④⑤C.①③④⑤D.①②④⑤10.D液舱是用来装载燃油、淡水、液货、压载水等的舱室。

由于液体的密度较大，一般都设在船的低处，其主要目的是_________ 。

A .利于船舶浮性B.便于货物装卸及使用调配C.便于安全管理D.有利于船舶稳性11.D液舱一般横向的尺寸都较小且对称于船舶纵向中心线布置，其主要目的是A .便于货物装卸及使用调配B.便于配载及调节船舶纵横倾C.便于安全维修管理D.为了减少自由液面对船舶稳性的影响12.D供贮存主辅机用的重油舱，多设在机舱附近的双层底内，其主要目的是A .方便装卸及使用B.节省载货空间C.为了安全可靠的贮运D.为了减少加热管系的布置13.D通常设有信号灯架，探照灯和罗经的甲板为_________ 。
