八年级下册电和磁易错题整理

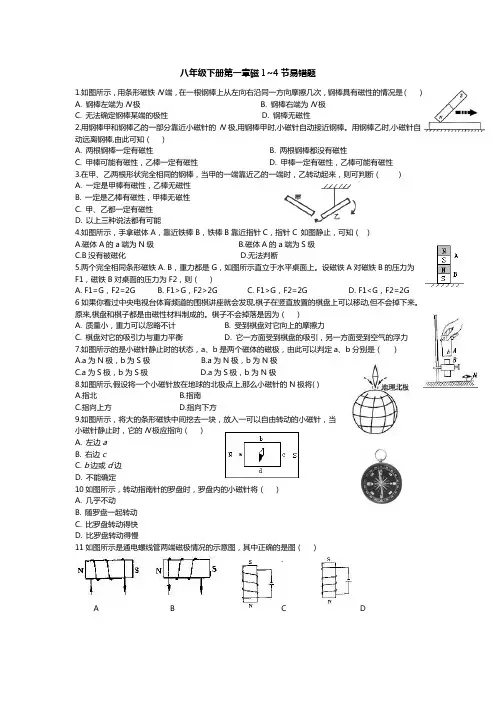

八年级下册第一章磁1~4节易错题1.如图所示，用条形磁铁N端，在一根钢棒上从左向右沿同一方向摩擦几次，钢棒具有磁性的情况是（）A. 钢棒左端为N极B. 钢棒右端为N极C. 无法确定钢棒某端的极性D. 钢棒无磁性2.用钢棒甲和钢棒乙的一部分靠近小磁针的N极,用钢棒甲时,小磁针自动接近钢棒。

用钢棒乙时,小磁针自动远离钢棒,由此可知（）A. 两根钢棒一定有磁性B. 两根钢棒都没有磁性C. 甲棒可能有磁性，乙棒一定有磁性D. 甲棒一定有磁性，乙棒可能有磁性3.在甲、乙两根形状完全相同的钢棒，当甲的一端靠近乙的一端时，乙转动起来，则可判断（）A. 一定是甲棒有磁性，乙棒无磁性B. 一定是乙棒有磁性，甲棒无磁性C. 甲、乙都一定有磁性D. 以上三种说法都有可能4.如图所示，手拿磁体A，靠近铁棒B，铁棒B靠近指针C，指针C 如图静止，可知（）A.磁体A的a端为N级B.磁体A的a端为S级C.B没有被磁化D.无法判断5.两个完全相同条形磁铁A. B，重力都是G，如图所示直立于水平桌面上。

设磁铁A对磁铁B的压力为F1，磁铁B对桌面的压力为F2，则（）A. F1=G，F2=2GB. F1>G，F2>2GC. F1>G，F2=2GD. F1<G，F2=2G6如果你看过中央电视台体育频道的围棋讲座就会发现,棋子在竖直放置的棋盘上可以移动,但不会掉下来。

原来,棋盘和棋子都是由磁性材料制成的。

棋子不会掉落是因为（）A. 质量小，重力可以忽略不计B. 受到棋盘对它向上的摩擦力C. 棋盘对它的吸引力与重力平衡D. 它一方面受到棋盘的吸引，另一方面受到空气的浮力7.如图所示的是小磁针静止时的状态，a、b是两个磁体的磁极，由此可以判定a、b分别是（）A.a为N极，b为S极B.a为N极，b为N极C.a为S极，b为S极D.a为S极，b为N极8.如图所示,假设将一个小磁针放在地球的北极点上,那么小磁针的N极将( )A.指北B.指南C.指向上方D.指向下方9.如图所示，将大的条形磁铁中间挖去一块，放入一可以自由转动的小磁针，当小磁针静止时，它的N极应指向（）A. 左边aB. 右边cC. b边或d边D. 不能确定10如图所示，转动指南针的罗盘时，罗盘内的小磁针将（）A. 几乎不动B. 随罗盘一起转动C. 比罗盘转动得快D. 比罗盘转动得慢11如图所示是通电螺线管两端磁极情况的示意图，其中正确的是图（）.A B C D12.如图所示螺线管内放一枚小磁针,当开关S闭合后,小磁针的北极指向将A．不动B．向外转90°C．向里转90°D．旋转180°13.奥斯特通过实验证实了电流的周围存在着磁场。

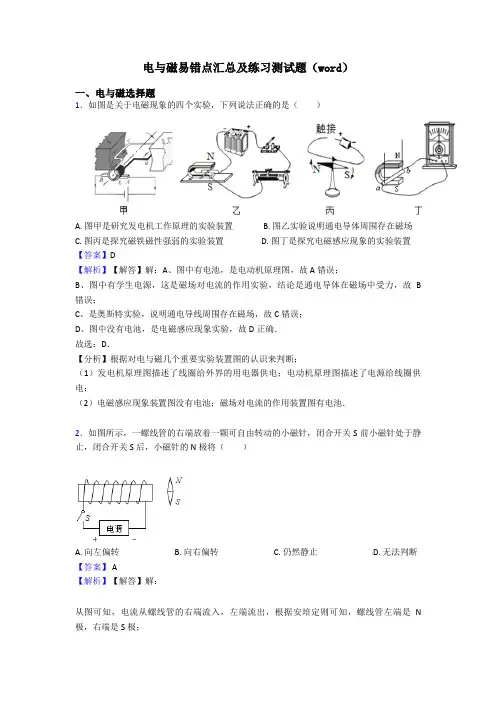

电与磁易错点汇总及练习测试题（word）一、电与磁选择题1．如图是关于电磁现象的四个实验，下列说法正确的是（）A. 图甲是研究发电机工作原理的实验装置B. 图乙实验说明通电导体周围存在磁场C. 图丙是探究磁铁磁性强弱的实验装置D. 图丁是探究电磁感应现象的实验装置【答案】D【解析】【解答】解：A、图中有电池，是电动机原理图，故A错误；B、图中有学生电源，这是磁场对电流的作用实验，结论是通电导体在磁场中受力，故B 错误；C、是奥斯特实验，说明通电导线周围存在磁场，故C错误；D、图中没有电池，是电磁感应现象实验，故D正确．故选：D．【分析】根据对电与磁几个重要实验装置图的认识来判断：（1）发电机原理图描述了线圈给外界的用电器供电；电动机原理图描述了电源给线圈供电；（2）电磁感应现象装置图没有电池；磁场对电流的作用装置图有电池．2．如图所示，一螺线管的右端放着一颗可自由转动的小磁针，闭合开关S前小磁针处于静止，闭合开关S后，小磁针的N极将（）A. 向左偏转B. 向右偏转C. 仍然静止D. 无法判断【答案】 A【解析】【解答】解：从图可知，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管左端是N 极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针N极向左转动．故选A．【分析】首先由安培定则可以判断出螺线管的磁极，则由磁极间的相互作用可得出小磁针静止时的N、S极的指向．3．如图所示四个实验中，能说明电动机工作原理的是（）A.B.C.D.【答案】 D【解析】【解答】解：电动机的工作原理是：通电导体在磁场中受到力的作用；A、该装置是奥斯特实验，表明通电导线周围有磁场，A不符合题意；B、该装置没有电源，是发电机原理图，其原理是电磁感应现象，B不符合题意；C、该装置是研究电磁铁磁性强弱的实验装置，是电流的磁效应，C不符合题意；D、该装置有电源，是电动机原理图，表明通电的导体在磁场中受力的作用，D符合题意。

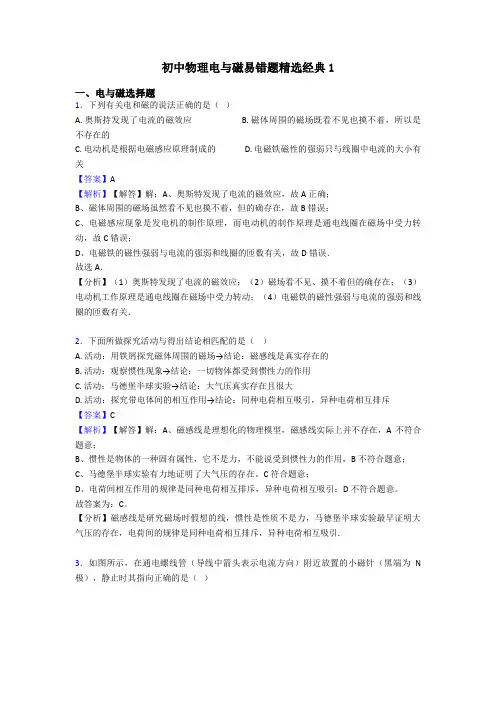

初中物理电与磁易错题精选经典1一、电与磁选择题1．下列有关电和磁的说法正确的是（）A. 奥斯持发现了电流的磁效应B. 磁体周围的磁场既看不见也摸不着，所以是不存在的C. 电动机是根据电磁感应原理制成的D. 电磁铁磁性的强弱只与线圈中电流的大小有关【答案】A【解析】【解答】解：A、奥斯特发现了电流的磁效应，故A正确；B、磁体周围的磁场虽然看不见也摸不着，但的确存在，故B错误；C、电磁感应现象是发电机的制作原理，而电动机的制作原理是通电线圈在磁场中受力转动，故C错误；D、电磁铁的磁性强弱与电流的强弱和线圈的匝数有关，故D错误．故选A．【分析】（1）奥斯特发现了电流的磁效应；（2）磁场看不见、摸不着但的确存在；（3）电动机工作原理是通电线圈在磁场中受力转动；（4）电磁铁的磁性强弱与电流的强弱和线圈的匝数有关．2．下面所做探究活动与得出结论相匹配的是（）A. 活动：用铁屑探究磁体周围的磁场→结论：磁感线是真实存在的B. 活动：观察惯性现象→结论：一切物体都受到惯性力的作用C. 活动：马德堡半球实验→结论：大气压真实存在且很大D. 活动：探究带电体间的相互作用→结论：同种电荷相互吸引，异种电荷相互排斥【答案】C【解析】【解答】解：A、磁感线是理想化的物理模型，磁感线实际上并不存在，A不符合题意；B、惯性是物体的一种固有属性，它不是力，不能说受到惯性力的作用，B不符合题意；C、马德堡半球实验有力地证明了大气压的存在。

C符合题意；D、电荷间相互作用的规律是同种电荷相互排斥，异种电荷相互吸引；D不符合题意。

故答案为：C。

【分析】磁感线是研究磁场时假想的线，惯性是性质不是力，马德堡半球实验最早证明大气压的存在，电荷间的规律是同种电荷相互排斥，异种电荷相互吸引.3．如图所示，在通电螺线管（导线中箭头表示电流方向）附近放置的小磁针（黑端为N 极），静止时其指向正确的是（）A. B. C. D.【答案】A【解析】【解答】解：A、根据安培定则可知，通电螺线管N极在右端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故A正确；B、根据安培定则可知，通电螺线管N极在上端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针上端为S极，下端为N极，故B错误；C、根据安培定则可知，通电螺线管N极在左端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故C错误；D、根据安培定则可知，通电螺线管N极在左端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故D错误．故选A．【分析】用右手螺旋定则判断出通电螺线管的磁极，再由磁极间的相互作用规律判断小磁针静止时的磁极指向．4．如图，表示导线中的电流方向垂直于纸面向里，⊙表示导线中的电流方向垂直于纸面向外，F是磁场对通电导线的作用力.下列哪个选项中，磁场对通电导线的作用力与图中F的方向相同（）A. B.C. D.【答案】 B【解析】【解答】A.线圈上电流方向向上，右手握住螺线管，四指指尖向上，大拇指指向左端，因此左端是N极，右端是S极，磁感线向左；导线中电流向里，左手手心向右，伸直的四指指尖向里，大拇指向上，因此导线受到向上的力，故A错误；B.与A中相比，就是导线中电流方向相反，因此导线受到力的方向也相反，即向下，故B 正确；C.与B中相比，就是线圈上电流方向相反，因此导线受力的方向相反，即向上，故C错误；D.电路中没有电源，电磁铁就没有磁场，因此导线不会受力，故D错误。

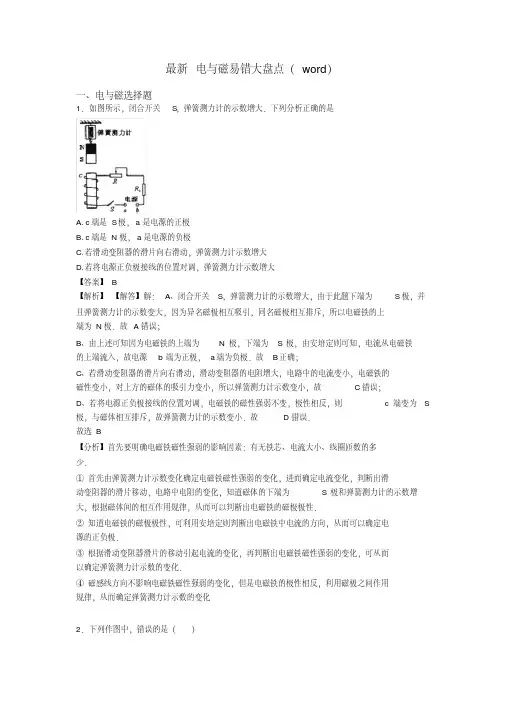

最新电与磁易错大盘点（word）一、电与磁选择题1．如图所示，闭合开关S，弹簧测力计的示数增大．下列分析正确的是A. c端是S极，a是电源的正极B. c端是N极，a是电源的负极C. 若滑动变阻器的滑片向右滑动，弹簧测力计示数增大D. 若将电源正负极接线的位置对调，弹簧测力计示数增大【答案】B【解析】【解答】解：A、闭合开关S，弹簧测力计的示数增大，由于此题下端为S极，并且弹簧测力计的示数变大，因为异名磁极相互吸引，同名磁极相互排斥，所以电磁铁的上端为N极．故A错误；B、由上述可知因为电磁铁的上端为N极，下端为S极，由安培定则可知，电流从电磁铁的上端流入，故电源b端为正极，a端为负极．故B正确；C、若滑动变阻器的滑片向右滑动，滑动变阻器的电阻增大，电路中的电流变小，电磁铁的磁性变小，对上方的磁体的吸引力变小，所以弹簧测力计示数变小，故C错误；D、若将电源正负极接线的位置对调，电磁铁的磁性强弱不变，极性相反，则c端变为S 极，与磁体相互排斥，故弹簧测力计的示数变小．故D错误．故选B【分析】首先要明确电磁铁磁性强弱的影响因素：有无铁芯、电流大小、线圈匝数的多少．①首先由弹簧测力计示数变化确定电磁铁磁性强弱的变化，进而确定电流变化，判断出滑动变阻器的滑片移动，电路中电阻的变化，知道磁体的下端为S极和弹簧测力计的示数增大，根据磁体间的相互作用规律，从而可以判断出电磁铁的磁极极性．②知道电磁铁的磁极极性，可利用安培定则判断出电磁铁中电流的方向，从而可以确定电源的正负极．③根据滑动变阻器滑片的移动引起电流的变化，再判断出电磁铁磁性强弱的变化，可从而以确定弹簧测力计示数的变化．④磁感线方向不影响电磁铁磁性强弱的变化，但是电磁铁的极性相反，利用磁极之间作用规律，从而确定弹簧测力计示数的变化2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．探究影响电磁铁磁性强弱的因素时，按图所示电路进行实验，观察到电磁铁甲吸引大头针的数目比电磁铁乙多，此实验说明影响电磁铁磁性强弱的因素是（）A. 线圈的匝数B. 电流的大小C. 电流的方向D. 电磁铁的极性【答案】A【解析】【解答】解：由图知，甲、乙两线圈串联，所以通过甲、乙两线圈的电流相等；甲的线圈匝数明显比乙的线圈匝数多，实验观察到电磁铁甲吸引大头针的数目比乙多；所以此实验说明电磁铁的磁性强弱与线圈匝数有关．故选A．【分析】要解决此题，需要掌握电磁铁磁性强弱的因素．知道电磁铁磁性的强弱与电流的大小和线圈的匝数有关；同时要掌握串联电路中的电流特点，知道串联电路中电流相等．掌握转化法在此实验中的应用．4．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁【答案】 D【解析】【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电流，ABC不符合题意；乙图中a导线向下切割磁感线，而丁图a导线向上切割磁感线，两图中a导线切割磁感线的方向相反，所以感应电流的方向相反，D符合题意.故答案为： D.【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。

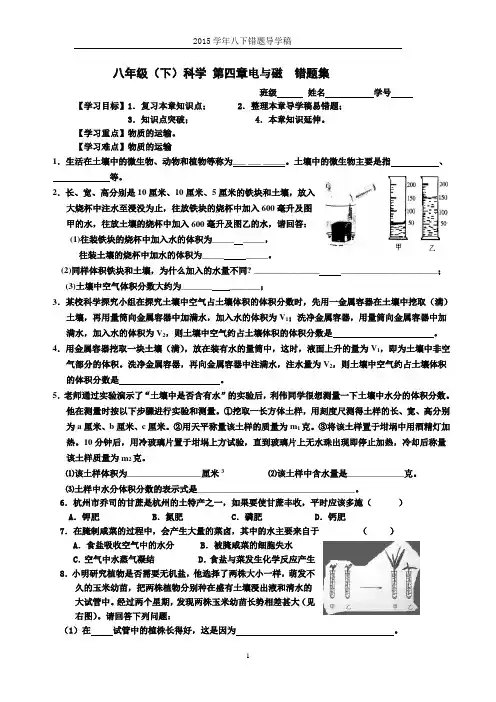

八年级（下）科学第四章电与磁错题集班级姓名学号【学习目标】1．复习本章知识点； 2．整理本章导学稿易错题；3．知识点突破； 4．本章知识延伸。

【学习重点】物质的运输。

【学习难点】物质的运输1．生活在土壤中的微生物、动物和植物等称为___ ___ _____。

土壤中的微生物主要是指、等。

2．长、宽、高分别是10厘米、10厘米、5厘米的铁块和土壤，放入大烧杯中注水至浸没为止，往放铁块的烧杯中加入600毫升及图甲的水，往放土壤的烧杯中加入600毫升及图乙的水，请回答：(1)往装铁块的烧杯中加入水的体积为_____ _____，往装土壤的烧杯中加水的体积为_____ _____。

(2)同样体积铁块和土壤，为什么加入的水量不同? _______________ ______________________；(3)土壤中空气体积分数大约为_______ _______；3．某校科学探究小组在探究土壤中空气占土壤体积的体积分数时，先用一金属容器在土壤中挖取（满）土壤，再用量筒向金属容器中加满水，加入水的体积为V1；洗净金属容器，用量筒向金属容器中加满水，加入水的体积为V2，则土壤中空气约占土壤体积的体积分数是。

4．用金属容器挖取一块土壤（满），放在装有水的量筒中，这时，液面上升的量为V1，即为土壤中非空气部分的体积。

洗净金属容器，再向金属容器中注满水，注水量为V2，则土壤中空气约占土壤体积的体积分数是。

5．老师通过实验演示了“土壤中是否含有水”的实验后，利伟同学很想测量一下土壤中水分的体积分数。

他在测量时按以下步骤进行实验和测量。

①挖取一长方体土样，用刻度尺测得土样的长、宽、高分别为a厘米、b厘米、c厘米。

②用天平称量该土样的质量为m1克。

③将该土样置于坩埚中用酒精灯加热。

10分钟后，用冷玻璃片置于坩埚上方试验，直到玻璃片上无水珠出现即停止加热，冷却后称量该土样质量为m2克。

⑴该土样体积为_________________厘米3⑵该土样中含水量是_____________克。

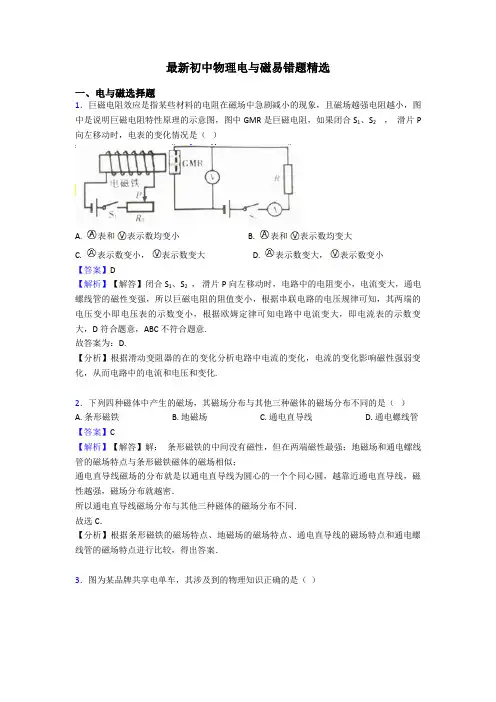

最新初中物理电与磁易错题精选一、电与磁选择题1．巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P 向左移动时，电表的变化情况是（）A. 表和表示数均变小B. 表和表示数均变大C. 表示数变小，表示数变大D. 表示数变大，表示数变小【答案】D【解析】【解答】闭合S1、S2，滑片P向左移动时，电路中的电阻变小，电流变大，通电螺线管的磁性变强，所以巨磁电阻的阻值变小，根据串联电路的电压规律可知，其两端的电压变小即电压表的示数变小，根据欧姆定律可知电路中电流变大，即电流表的示数变大，D符合题意，ABC不符合题意.故答案为：D.【分析】根据滑动变阻器的在的变化分析电路中电流的变化，电流的变化影响磁性强弱变化，从而电路中的电流和电压和变化.2．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．3．图为某品牌共享电单车，其涉及到的物理知识正确的是（）A. 没有网络传递信息，是无法实现手机扫二维码开锁的B. 车座成马鞍型，增大了人与车座的受力面积，压强增大C. 车胎上有凹凸不平的花纹，可以减小与地面的摩擦力D. 后轮上的电动机，利用电磁感应原理将电能转化为机械能【答案】 A【解析】【解答】A. 手机扫二维码开锁时，通过电磁波及网络传递信息，当服务器接收到付费后，才会开解，所以没有网络传递信息，是无法实现手机扫二维码开锁的，A符合题意；B. 车座成马鞍型，增大了人与车座的受力面积，减小压强，B不符合题意；C. 车胎上有凹凸不平的花纹，是用增大接触面粗糙程度的方法增大摩擦力，C不符合题意；D. 后轮上的电动机，利用通电导线在磁场受力的原理将电能转化为机械能，D不符合题意；故答案为：A。

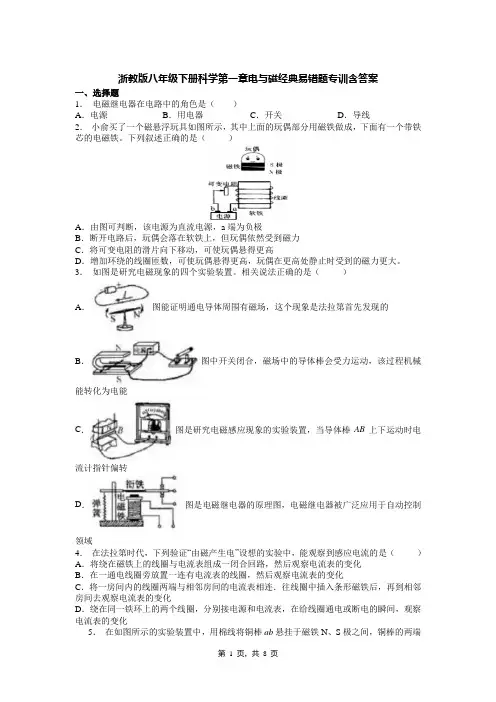

浙教版八年级下册科学第一章电与磁经典易错题专训含答案
一、选择题
1．电磁继电器在电路中的角色是（）
A．电源B．用电器C．开关D．导线
2．小俞买了一个磁悬浮玩具如图所示，其中上面的玩偶部分用磁铁做成，下面有一个带铁芯的电磁铁。

下列叙述正确的是（）
A．由图可判断，该电源为直流电源，a端为负极
B．断开电路后，玩偶会落在软铁上，但玩偶依然受到磁力
C．将可变电阻的滑片向下移动，可使玩偶悬得更高
D．增加环绕的线圈匝数，可使玩偶悬得更高，玩偶在更高处静止时受到的磁力更大。

3．如图是研究电磁现象的四个实验装置。

相关说法正确的是（）
A ．图能证明通电导体周围有磁场，这个现象是法拉第首先发现的
B ．图中开关闭合，磁场中的导体棒会受力运动，该过程机械能转化为电能
C ．图是研究电磁感应现象的实验装置，当导体棒AB上下运动时电流计指针偏转
D ．图是电磁继电器的原理图，电磁继电器被广泛应用于自动控制
领域
4．在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是（）A．将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化
B．在一通电线圈旁放置一连有电流表的线圈，然后观察电流表的变化
C．将一房间内的线圈两端与相邻房间的电流表相连．往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化
D．绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化
5．在如图所示的实验装置中，用棉线将铜棒ab悬挂于磁铁N、S极之间，铜棒的两端
第1 页，共8 页。

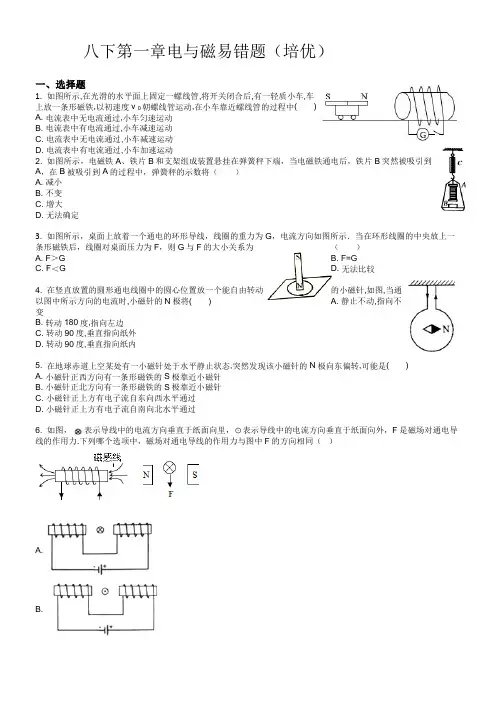

八下第一章电与磁易错题（培优）一、选择题1. 如图所示,在光滑的水平面上固定一螺线管,将开关闭合后,有一轻质小车,车上放一条形磁铁,以初速度v 0朝螺线管运动,在小车靠近螺线管的过程中()A. 电流表中无电流通过,小车匀速运动B. 电流表中有电流通过,小车减速运动C. 电流表中无电流通过,小车减速运动D. 电流表中有电流通过,小车加速运动2. 如图所示，电磁铁A、铁片B和支架组成装置悬挂在弹簧秤下端，当电磁铁通电后，铁片B突然被吸引到A，在B被吸引到A的过程中，弹簧秤的示数将（）A. 减小B. 不变C. 增大D. 无法确定3. 如图所示，桌面上放着一个通电的环形导线，线圈的重力为G，电流方向如图所示．当在环形线圈的中央放上一条形磁铁后，线圈对桌面压力为F，则G与F的大小关系为（）A. F＞GB. F=GC. F＜GD. 无法比较4. 在竖直放置的圆形通电线圈中的圆心位置放一个能自由转动的小磁针,如图,当通以图中所示方向的电流时,小磁针的N极将() A. 静止不动,指向不变B. 转动180度,指向左边C. 转动90度,垂直指向纸外D. 转动90度,垂直指向纸内5. 在地球赤道上空某处有一小磁针处于水平静止状态,突然发现该小磁针的N极向东偏转,可能是()A. 小磁针正西方向有一条形磁铁的S极靠近小磁针B. 小磁针正北方向有一条形磁铁的S极靠近小磁针C. 小磁针正上方有电子流自东向西水平通过D. 小磁针正上方有电子流自南向北水平通过6. 如图，表示导线中的电流方向垂直于纸面向里，⊙表示导线中的电流方向垂直于纸面向外，F是磁场对通电导线的作用力.下列哪个选项中，磁场对通电导线的作用力与图中F的方向相同（）A.B.C.D.7. 导线a是闭合电路的一部分，a在磁场中按图中v的方向运动时，能产生感应电流的是（a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面）（）8. 小茜家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（）（假设故障只有一处）A. 测试两孔时测电笔都发光B. 测试两孔时测电笔都不发光C. 只有测试左面的孔时测电笔才发光D. 只有测试右面的孔时测电笔才发光9. 家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图），只有测a点时氖管发光。

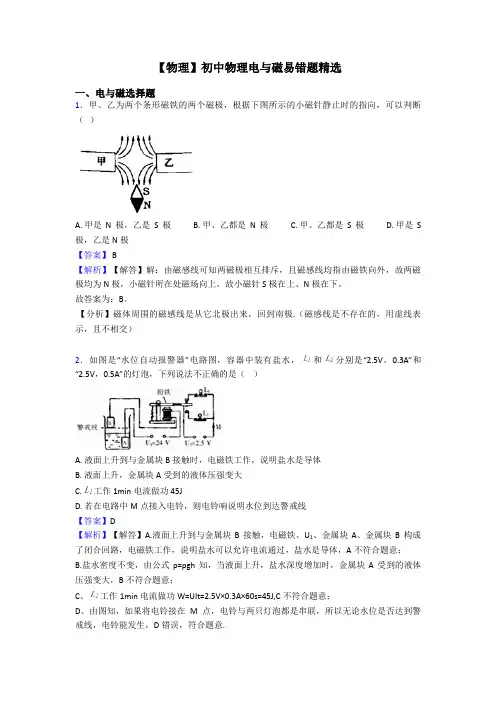

【物理】初中物理电与磁易错题精选一、电与磁选择题1．甲、乙为两个条形磁铁的两个磁极，根据下图所示的小磁针静止时的指向，可以判断（）A. 甲是N极，乙是S极B. 甲、乙都是N极C. 甲、乙都是S极D. 甲是S 极，乙是N极【答案】 B【解析】【解答】解：由磁感线可知两磁极相互排斥，且磁感线均指由磁铁向外，故两磁极均为N极，小磁针所在处磁场向上，故小磁针S极在上、N极在下。

故答案为：B。

【分析】磁体周围的磁感线是从它北极出来，回到南极.（磁感线是不存在的，用虚线表示，且不相交）2．如图是“水位自动报警器”电路图，容器中装有盐水，和分别是“2.5V，0.3A”和“2.5V，0.5A”的灯泡，下列说法不正确的是（）A. 液面上升到与金属块B接触时，电磁铁工作，说明盐水是导体B. 液面上升，金属块A受到的液体压强变大C. 工作1min电流做功45JD. 若在电路中M点接入电铃，则电铃响说明水位到达警戒线【答案】D【解析】【解答】A.液面上升到与金属块B接触，电磁铁、U1、金属块A、金属块B构成了闭合回路，电磁铁工作，说明盐水可以允许电流通过，盐水是导体，A不符合题意；B.盐水密度不变，由公式p=ρgh知，当液面上升，盐水深度增加时，金属块A受到的液体压强变大，B不符合题意；C、工作1min电流做功W=UIt=2.5V×0.3A×60s=45J,C不符合题意；D、由图知，如果将电铃接在M点，电铃与两只灯泡都是串联，所以无论水位是否达到警戒线，电铃能发生，D错误，符合题意.故答案为：D【分析】在液体密度一定时，液体压强随深度的增加而增大；利用公式W=UIt得到电流做的功；串联电路用电器工作过程中互相影响，并联电路用电器工作过程中互不影响.3．如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：（）A. 当开关S接a点时，仪表指针向右偏转B. 当开关S接a点接滑片P向下移动时，仪表示数变小C. 保持滑片P的位置不变，开关S由a点换到b点，仪表示数变大D. 若将电源正负极对调，仪表指针偏转方向不变【答案】C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N极，根据同名磁极相互排斥可知，仪表指针向左偏转，故A错误；B、当开关S接a点接滑片P向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故B错误；C、保持滑片P的位置不变，开关S由a点换到b点，线圈匝数增加，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故C正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D 错误．故选C．【分析】（1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（4）通电导体在磁场受力的方向与电流的方向、磁场方向有关．4．如图所示电路中，闭合开关，向某一方向移动滑动变阻器的滑片时，弹簧测力计的示数增大，则（）A. 螺线管上端是S极，滑片P向左移动B. 螺线管上端是S极，滑片P向右移动C. 螺线管上端是N极，滑片P向左移动D. 螺线管上端是N极，滑片P向右移动【答案】C【解析】【解答】解：（1）由图可知，开关闭合后，由安培定则可知，螺线管上端是N 极，滑动变阻器的滑片向左移动时，滑动变阻器连入电路中的电阻变小，则电路中的电流变大，通电螺线管的磁性变强．（2）通电螺线管的磁性变强，对铁块的吸引力变大，弹簧测力计的示数就变大．故选项ABD错误，C正确．故选C．【分析】（1）影响通电螺线管磁性强弱的因素有：电流的大小、线圈的匝数，线圈的匝数一定，电流越大，磁性越强；（2）电磁铁对铁块的吸引力变大时，弹簧测力计的示数变大，吸引了变小时，弹簧测力计的示数变小．5．下列关于电和磁的说法正确的（）A. 最早发现电流周围存在磁场的科学家是法拉第B. 磁体外部的磁感线总是从S极出发，回到N极C. 电动机是利用电磁感应现象制成的D. 发电机是利用电磁感应现象制成的【答案】D【解析】【解答】解：A、最早发现电流周围存在磁场的科学家是奥斯特，故A错误；B、磁体外部磁感线从N极出来回到S极，故B错误；C、电动机是根据通电线圈在磁场中受力转动原理制成，故C错误；D、发电机是根据电磁感应原理制成的，故D正确；故选D【分析】根据对电与磁的基础知识、结合电与磁重要试验的理解对下面的各个选项依次判断即可6．关于电磁现象，下列说法正确的是（）A. 铜制品很容易被磁化B. 电磁继电器中的铁芯，可以用永磁体代替C. 发电机正常工作时，是将电能转化为机械能D. 直流电动机的转向器，由两个彼此绝缘的金属半圆环组成【答案】D【解析】【解答】解：A、铜制品不是磁性材料，不容易被磁化，而铁、钴、镍等制品很容易被磁化，故A错误；B、电磁继电器中的磁体，必须用铁芯，通过电流的通断控制磁性的有无，不能用永磁体，故B错误；C、发电机正常工作时，是将机械能转化为电能，故C错误；D、直流电动机的换向器是由两个彼此绝缘的金属半圆环组成的，故D正确．故选：D．【分析】（1）铁钴镍等磁性材料容易被磁化；（2）电磁铁是利用电流的磁效应制成的，电流的通断可以控制磁性的有无；电磁铁有电流有磁性，无电流时无磁性．铁芯需用软磁性材料制成，因为软磁性材料的磁性不能保留下来；（3）发电机是根据电磁感应现象工作的，工作过程中将机械能转化为电能；（4）换向器是由两个彼此绝缘的铜制半环组成的．7．在下面四幅图中，图文相符的是（）A. 电动机利用图示原理制成的B. 电铃是电流的磁效应工作的C. 发电机是利用图示原理制成的D. 扬声器是把声信号转换成电信号【答案】 B【解析】【解答】A. 图中导体切割磁感线运动时，产生电流，是电磁感应现象，发电机利用图示原理制成的，A不符合题意；B. 图中的电铃主要工作部分是电磁铁，利用电流的磁效应工作，B符合题意；C. 图演示的是磁场对电流的作用力，电动机是利用图示原理制成的，C不符合题意；D. 如图的扬声器工作时，将电信号转换成声音，D不符合题意；故答案为：B。

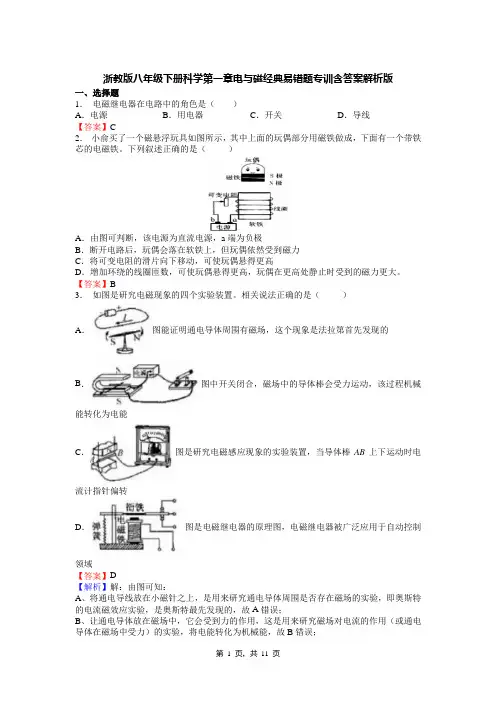

浙教版八年级下册科学第一章电与磁经典易错题专训含答案解析版
一、选择题
1．电磁继电器在电路中的角色是（）
A．电源B．用电器C．开关D．导线
【答案】C
2．小俞买了一个磁悬浮玩具如图所示，其中上面的玩偶部分用磁铁做成，下面有一个带铁芯的电磁铁。

下列叙述正确的是（）
A．由图可判断，该电源为直流电源，a端为负极
B．断开电路后，玩偶会落在软铁上，但玩偶依然受到磁力
C．将可变电阻的滑片向下移动，可使玩偶悬得更高
D．增加环绕的线圈匝数，可使玩偶悬得更高，玩偶在更高处静止时受到的磁力更大。

【答案】B
3．如图是研究电磁现象的四个实验装置。

相关说法正确的是（）
A ．图能证明通电导体周围有磁场，这个现象是法拉第首先发现的
B ．图中开关闭合，磁场中的导体棒会受力运动，该过程机械能转化为电能
C ．图是研究电磁感应现象的实验装置，当导体棒AB上下运动时电流计指针偏转
D ．图是电磁继电器的原理图，电磁继电器被广泛应用于自动控制
领域
【答案】D
【解析】解：由图可知：
A、将通电导线放在小磁针之上，是用来研究通电导体周围是否存在磁场的实验，即奥斯特的电流磁效应实验，是奥斯特最先发现的，故A错误；
B、让通电导体放在磁场中，它会受到力的作用，这是用来研究磁场对电流的作用（或通电导体在磁场中受力）的实验，将电能转化为机械能，故B错误；
第1 页，共11 页。

初中物理电与磁易错题精选经典一、电与磁选择题1．如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合．下列说法正确的是（）A. 电磁继电器与发电机工作原理相同B. 电磁继电器与电动机工作原理相同C. 电磁铁工作时，上端为S极D. 当有人闯入保密室时，b灯亮【答案】D【解析】【解答】解：AB、电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动工作的，故AB错误；C、根据安培定则可知，电磁铁工作时，上端为N极，故C错误；D、当有人闯入保密室时会使开关S闭合，电磁铁有磁性，吸引衔铁，电灯b所在电路接通，b灯亮，故D正确．故选D．【分析】（1）电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动；（2）根据安培定则判断电磁铁的NS 极；（3）电磁继电器的工作原理，当控制电路接通时，电磁铁有磁性，衔铁被吸下；当控制电路断开时，电磁铁无磁性，衔铁在弹簧的作用下被拉起，结合实际情况进行分析．2．如图所示，通电导线a、b固定不动，左磁体对a的作用力为F a，右磁体对b的作用力为F b，下列说法正确的是（）A. B.C. D.【答案】 A【解析】【解答】A、B通电导线a、b所处的磁场方向相同，但电流方向相反，其受力方向相反，A符合题意，B不符合题意；C、通电导线a、b所处的磁场方向相反，且电流方向相反，其受力方向相同，C不符合题意；D、通电导线a、b所处的磁场方向相同，但电流方向相反，其受力方向相反，D不符合题意。

故答案为：A。

【分析】通电导体在磁场中受力的作用，所受力的方向与磁场方向、电流方向有关。

3．如图所示，闭合开关，导体M就会运动起来，下列说法正确的是（）A. 发电机是利用这一原理工作的B. 在此过程中，机械能转化为电能C. 此实验说明磁场对通电导体有力的作用D. 同时改变电流方向和磁场方向，可以改变导体M的运动方向【答案】 C【解析】【解答】当闭合开关时，导体中有电流通过，导线会动，说明通电导体在磁场中受力的作用，C符合题意。

初中物理电与磁易错题精选一、电与磁选择题1．下列作图中，错误的是（）A. 凹透镜对光的作用B. 平面镜成像 C. 动力F1的力臂 D. 通电螺线管的磁场【答案】 C【解析】【解答】解：A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点，故A正确；B、此图描述了平面镜成像的规律，物像对称，故B正确；C、力臂应该是支点到力作用线的垂线段，如图，故C错误；D、通电螺线管的外部磁场，磁感线从N极到S极，D正确．故选C．【分析】A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点．B、根据平面镜成像的特点（物像对称）判断．C、根据力臂的画法进行分析，力臂是支点到力作用线的垂线段．D、根据右手螺旋定则先判断出螺线管的N、S极．2．如图所示，闭合开关，导体M就会运动起来，下列说法正确的是（）A. 发电机是利用这一原理工作的B. 在此过程中，机械能转化为电能C. 此实验说明磁场对通电导体有力的作用D. 同时改变电流方向和磁场方向，可以改变导体M的运动方向【答案】 C【解析】【解答】当闭合开关时，导体中有电流通过，导线会动，说明通电导体在磁场中受力的作用，C符合题意。

故答案为：C.【分析】通电导体在磁场中受力的作用而运动。

3．下列现象中，电能转化为机械能的是（）A. 磁场对电流作用B. 通电导体具有磁性C. 把声信息转换成电信息D. 电磁感应现象【答案】 A【解析】【解答】A.磁场对电流有力的作用，即通有电流的导体在磁场中受力运动，因此将电能转化为机械能，故A符合题意；B.通电导体有磁性，这是电流的磁效应，将电能转化为磁能，故B不合题意；C.把声信息转化为电信息，是将机械能转化为电能，故C不合题意；D.电磁感应现象将机械能转化为电能，故D不合题意。

故选A。

【分析】分析各个选项中的能量变化，哪个与题目要求相同，哪个就是正确选项。

4．如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺线管，闭合开关S，下列判断正确的是（）A. 小车受到电磁铁斥力作用，向右运动B. 小车受到电磁铁引力作用，向左运动C. 只将滑片P向右移动，电磁铁磁性增强D. 只将电源正负极交换，电磁铁磁性减弱【答案】B【解析】【解答】解：AB、电流从电源的正极流出，根据安培定则可知，通电螺线管的左端是N极，右端为S极，小车上的磁铁左端为N极，异名磁极相互吸引，小车受到了一个向左的吸引力，小车就会向左运动．故A错误，B正确；C、滑片P向右移动，连入电路的电阻增大，电源电压不变，电流减小．在线圈匝数和铁芯不变时，电流减小，电磁铁的磁性减弱．故C错误；D、把电源的正负极对调，将电源的正负极对调，可以改变电磁铁的极性，但不能改变磁性强弱，故D错误．故选B．【分析】（1）先根据安培定则（用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极）判断出通电螺线管的南北极，然后根据磁极间的相互作用（同名磁极相互排斥，异名磁极相互吸引）判断出小车的受力方向，从而得出小车的运动方向．（2）电磁铁磁性强弱的影响因素：电流大小、线圈匝数多少、有无铁芯．电流越大，匝数越多，有铁芯时电磁铁的磁性越强．5．下列设备中，利用电磁感应原理工作的是（）A. 发电机B. 电风扇C. 电热饮水机D. 白炽灯【答案】 A【解析】【分析】要解答本题需掌握：①发电机是利用电磁感应现象工作的．②电风扇的结构和电动机的原理．③电热饮水机把电能转化为内能，而白炽灯是把电能转化为内能和光能，它们主要是利用电流的热效应工作的．【解答】电磁感应现象最重要的应用是发电机；而电风扇的主要部件是电动机，电动机的原理是利用通电导体在磁场中受力运动；电热饮水机和白炽灯主要是利用电流的热效应工作的．故B、C、D不符合题意．故选A．6．下列四幅图中，解释不合理的是（）A. 甲图，说明电流的周围存在磁场B. 乙图，闭合开关后，小磁针N极将顺时针偏转C. 丙图，发电机应用了磁场对电流的作用D. 丁图，说明电流相同时，线圈匝数越多，电磁铁磁性越强【答案】C【解析】【解答】解：A、该实验是奥斯特实验：当导线中通过电流时，小磁针发生偏转，实验现象表明电流周围存在磁场，即电生磁，这个现象叫做电流的磁效应，选项A正确；B、闭合开关，通电螺线管中的电流方向由右侧流入，根据安培定则可知，螺线管的右端是N极，左端为S极，则小磁针N极将顺时针偏转，选项B正确；C、线圈在磁场中转动切割磁感线，从而产生感应电流，知识发电机的原理，选项C错误；D、由图可知，两个电磁铁是串联的，则通过两个电磁铁的电流相同．在电流相同的情况下，匝数多的电磁铁吸引的大头针数目多，表明线圈匝数越多，磁性越强，选项D正确．故选：C．【分析】甲图：小磁针会发生偏转是受到了磁场的作用，而磁场是由电流产生的；乙图：根据右手螺旋定则先判断出通电螺线管的N极，然后根据磁感线方向判断出小磁针N极的指向；丙图：发电机应用了电磁感应原理；丁图：电磁铁的磁性强弱与线圈匝数多少有关：当电流相同时，线圈的匝数越多，电磁铁磁性越强．7．下列作图中，错误的是（）A. 凹透镜对光的作用B. 平面镜成像 C. 动力F1的力臂 D. 通电螺线管的磁场【答案】 C【解析】【解答】解：A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点，故A正确；B、此图描述了平面镜成像的规律，物像对称，故B正确；C、力臂应该是支点到力作用线的垂线段，如图，故C错误；D、通电螺线管的外部磁场，磁感线从N极到S极，D正确．故选C．【分析】A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点．B、根据平面镜成像的特点（物像对称）判断．C、根据力臂的画法进行分析，力臂是支点到力作用线的垂线段．D、根据右手螺旋定则先判断出螺线管的N、S极．8．对下列现象的描述不合理的是（）A. 甲：奥斯特实验说明通电导体周围存在磁场B. 乙：闭合开关后小磁针静止后会指向如图所示的位置C. 丙：利用这个装置可以探究“电磁感应”现象D. 丁：电流相同，电磁铁的磁性随线圈匝数增加而增强【答案】 B【解析】【解答】解：A、甲：是著名的是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，选项正确，故不符合题意；B、乙：根据安培定则，可以判断螺线管的左端是N极，右端是S极，再根据磁极间相互作用，小磁针左端为S极，右端为N极，选项错误，故符合题意；C、丙：是通电导体在磁场中受力运动的实验，这一现象叫电磁感应现象，选项正确，故不符合题意；D、丁：电流一定时，匝数越多，磁性越强，选项正确．故D不符合题意．故选B．【分析】（1）奥斯特实验第一个揭示了电和磁之间的联系，说明了电流周围存在磁场；（2）用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极；（3）闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象；（4）电磁铁磁性强弱与线圈匝数有关．9．如图所示四个实验中，能说明电动机工作原理的是（）A.B.C.D.【答案】 D【解析】【解答】解：电动机的工作原理是：通电导体在磁场中受到力的作用；A、该装置是奥斯特实验，表明通电导线周围有磁场，A不符合题意；B、该装置没有电源，是发电机原理图，其原理是电磁感应现象，B不符合题意；C、该装置是研究电磁铁磁性强弱的实验装置，是电流的磁效应，C不符合题意；D、该装置有电源，是电动机原理图，表明通电的导体在磁场中受力的作用，D符合题意。

最新电与磁易错大盘点经典一、电与磁选择题1．关于磁场和磁感线，以下说法错误的是（）A. 磁体周围存在着磁感线B. 磁体之间的相互作用是通过磁场产生的C. 磁体外部的磁感线都是从磁体的N极出发，回到S极的D. 磁场中，小磁针静止时北极所指的方向为该点磁场的方向【答案】 A【解析】【解答】解：A、磁感线是为了描述磁场而引入的一种假想的线，磁感线不是真实存在的，A错误，符合题意；B、磁极间的相互作用是通过磁场发生的，B不符合题意；C、磁体外部的磁感线是从它的北极出来，回到它的南极，C不符合题意；D、磁场中的小磁针静止时，北极所指的方向跟该点的磁场方向一致，为该点的磁场方向，D不符合题意；故答案为：A。

【分析】磁体周围存在着磁场，磁极间的相互作用就是通过磁场发生的.磁场的方向：在磁场中的某一点，小磁针静止时北极所指的方向就是该点的磁场方向.磁感线：描述磁场的强弱和方向而假想的曲线.磁体周围的磁感线是从它北极出来，回到南极.（磁感线是不存在的，用虚线表示，且不相交）磁场中某点的磁场方向、磁感线方向、小磁针静止时北极指的方向相同.2．我国航母舰机起飞将采用自行研制的电磁弹射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，下列各图中与弹射车工作原理一致的是（）A. 电风扇B. 手播发电机C. 电热水壶D. 电磁起重机【答案】 A【解析】【解答】由题意知弹射车的工作原理：磁场对电流有力的作用。

A、电风扇的原理：磁场对电流有力的作用，A符合题意；B、手播发电机的原理：电磁感应现象，B不符合题意；C、电热水壶的原理：电流的热效应，C不符合题意；D、电磁起重机的原理：电流的磁效应D，不符合题意。

故答案为：A。

【分析】先判断弹射车的工作原理，再逐项分析各个选项中的工作原理进行分析判断。

3．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁【答案】 D【解析】【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电流，ABC不符合题意；乙图中a导线向下切割磁感线，而丁图a导线向上切割磁感线，两图中a导线切割磁感线的方向相反，所以感应电流的方向相反，D符合题意.故答案为： D.【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。

第一章易错题整理1、桌面上放有一定量的铁屑，现将两根完全相同的条形磁铁A的N极和磁铁B的S极如图甲所示放置在靠近铁屑的上方，吸附一定量的铁屑。

若将吸附有铁屑的两极靠在一起，则吸附在连接处的铁屑会（选填“增加”、“不变”或“减少”）；如图乙所示，将一根长度略大于两磁铁间距的软铁棒，轻轻搁在两磁铁上，则被吸附的铁屑会（选填：“增加”、“不变”或“减少”）。

2、一块重为10N、底面积为1厘米×2厘米的条形磁铁竖直放在水平桌面上，将电磁铁放在条形磁铁的正上方，如图所示．闭合开关，当滑动变阻器划片P在中点时，条形磁铁对桌面的压力为6N．则改变电路中的电流方向，桌面受到的压强变为 Pa，再将滑片P向右移动，条形磁铁对桌面的压力将．（选填“增大“、“减小“或“不变“）3、小胖去雄风商场时，发现当他站在电梯上时电梯运动较快，走下电梯后电梯运动会变慢。

他查阅资料，发现电梯内部的结构示意图如图所示，利用了压敏电阻阻值随着所受压力的增大而减小的性质等知识，以实现速度变化。

(1)由分析可知,图中 (选填“R”或“R1”)为压敏电阻。

(2)当衔铁与下触点b接触时,电梯处于 (选“快速”或“慢速”)档。

(3)小胖同学认为,站上电梯的人越多,压敏电阻阻值越小,电梯速度越快。

他的理解对吗?(请说明你的理由) 。

4、如图甲所示，是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通．5、如图,闭合开关后线圈缓慢连续转动,则小灯泡的发光情况是(电流通过灯丝,灯就发光)( )A. 一直不发光B. 一直发光C. 时亮时灭D. 以上情况均有可能出现6、福州科技馆展出的磁动轮是根据异名磁极相互吸引的原理制成的,每个轮的边缘装有12个侧放的柱形磁体,如图所示。

当推动A轮转动时,其他3个轮会随之转动,若A轮磁体外侧是N极,则C轮磁体外侧是极。

电与磁易错大盘点经典一、电与磁选择题1．关于电磁现象，下列说法正确的是（）A. 铜制品很容易被磁化B. 电磁继电器中的铁芯，可以用永磁体代替C. 发电机正常工作时，是将电能转化为机械能D. 直流电动机的转向器，由两个彼此绝缘的金属半圆环组成【答案】D【解析】【解答】解：A、铜制品不是磁性材料，不容易被磁化，而铁、钴、镍等制品很容易被磁化，故A错误；B、电磁继电器中的磁体，必须用铁芯，通过电流的通断控制磁性的有无，不能用永磁体，故B错误；C、发电机正常工作时，是将机械能转化为电能，故C错误；D、直流电动机的换向器是由两个彼此绝缘的金属半圆环组成的，故D正确．故选：D．【分析】（1）铁钴镍等磁性材料容易被磁化；（2）电磁铁是利用电流的磁效应制成的，电流的通断可以控制磁性的有无；电磁铁有电流有磁性，无电流时无磁性．铁芯需用软磁性材料制成，因为软磁性材料的磁性不能保留下来；（3）发电机是根据电磁感应现象工作的，工作过程中将机械能转化为电能；（4）换向器是由两个彼此绝缘的铜制半环组成的．2．如图所示，闭合开关，导体M就会运动起来，下列说法正确的是（）A. 发电机是利用这一原理工作的B. 在此过程中，机械能转化为电能C. 此实验说明磁场对通电导体有力的作用D. 同时改变电流方向和磁场方向，可以改变导体M的运动方向【答案】 C【解析】【解答】当闭合开关时，导体中有电流通过，导线会动，说明通电导体在磁场中受力的作用，C符合题意。

故答案为： C.【分析】通电导体在磁场中受力的作用而运动。

3．下面所做探究活动与得出结论相匹配的是（）A. 活动：用铁屑探究磁体周围的磁场→结论：磁感线是真实存在的B. 活动：观察惯性现象→结论：一切物体都受到惯性力的作用C. 活动：马德堡半球实验→结论：大气压真实存在且很大D. 活动：探究带电体间的相互作用→结论：同种电荷相互吸引，异种电荷相互排斥【答案】C【解析】【解答】解：A、磁感线是理想化的物理模型，磁感线实际上并不存在，A不符合题意；B、惯性是物体的一种固有属性，它不是力，不能说受到惯性力的作用，B不符合题意；C、马德堡半球实验有力地证明了大气压的存在。

电与磁易错大盘点经典1一、电与磁选择题1．如图所示，闭合开关S，弹簧测力计的示数增大．下列分析正确的是A. c端是S极，a是电源的正极B. c端是N极，a是电源的负极C. 若滑动变阻器的滑片向右滑动，弹簧测力计示数增大D. 若将电源正负极接线的位置对调，弹簧测力计示数增大【答案】B【解析】【解答】解：A、闭合开关S，弹簧测力计的示数增大，由于此题下端为S极，并且弹簧测力计的示数变大，因为异名磁极相互吸引，同名磁极相互排斥，所以电磁铁的上端为N极．故A错误；B、由上述可知因为电磁铁的上端为N极，下端为S极，由安培定则可知，电流从电磁铁的上端流入，故电源b端为正极，a端为负极．故B正确；C、若滑动变阻器的滑片向右滑动，滑动变阻器的电阻增大，电路中的电流变小，电磁铁的磁性变小，对上方的磁体的吸引力变小，所以弹簧测力计示数变小，故C错误；D、若将电源正负极接线的位置对调，电磁铁的磁性强弱不变，极性相反，则c端变为S 极，与磁体相互排斥，故弹簧测力计的示数变小．故D错误．故选B【分析】首先要明确电磁铁磁性强弱的影响因素：有无铁芯、电流大小、线圈匝数的多少．①首先由弹簧测力计示数变化确定电磁铁磁性强弱的变化，进而确定电流变化，判断出滑动变阻器的滑片移动，电路中电阻的变化，知道磁体的下端为S极和弹簧测力计的示数增大，根据磁体间的相互作用规律，从而可以判断出电磁铁的磁极极性．②知道电磁铁的磁极极性，可利用安培定则判断出电磁铁中电流的方向，从而可以确定电源的正负极．③根据滑动变阻器滑片的移动引起电流的变化，再判断出电磁铁磁性强弱的变化，可从而以确定弹簧测力计示数的变化．④磁感线方向不影响电磁铁磁性强弱的变化，但是电磁铁的极性相反，利用磁极之间作用规律，从而确定弹簧测力计示数的变化2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．如图所示，电磁铁上方附近有一点A，小磁针置于电磁铁的右方附近。
