人教版九年级上册物理15.2电流和电路同步练习(含答案)

人教版九年级物理第15章第二节电流和电路同步练习含答案知识点电流1.关于电流的形成,下列说法中正确的是( )A.只要导体中的电荷运动,就会形成电流B.只有正电荷定向移动,才会形成电流C.不论是正电荷还是负电荷,只要它们定向移动,都会形成电流D.只有正、负电荷同时定向移动,才会形成电流2.有两个相同的验电器A和B,A带电,B不带电。

用导线通过灯泡把AB连接起来如图所示,则( )A.导线中有电荷通过,B张角变大B.导线中没有电荷通过,B张角不变C.导线中有持续电流通过,灯泡发光D.导线中有持续电流通过,灯泡不发光3.如图所示,导体中有电流的是_____图,此图中电流的方向_____(选填“向左”或“向右”)知识点电路的构成4.如图所示,在《中国好声音》节目中,导师李健按下面前的按钮,转椅启动,转向学则按钮相当于电路中的（）A.开关B.导线C.电源D.用电器5.组成完整电路的元件分别为:_____、_____、_____和开关。

其中电源的作用是__________6.电路中有持续电流的条件:(1)电路中必须有_____;(2)电路必须_____。

知识点电路图7.我们在物理课中画电路图时要用统一的元件符号,下列符号中表示电源的是（）8.在如图甲中有电子门铃、电源和开关,请用笔画线表示导线把它们连接起来,使得门铃能够正常工作,并在图乙虚线框内画出相应的电路图。

(电子门铃可以用电子门铃}一表示)知识点通路断路短路9.用电器短接和断路是电路中常见的故障,下列四幅图中有用电器短接现象的是（）10.如图所示的电路中,开关闭合后,处于_____(选填“通路”“断路”或“短路”)状态,会造成_____(选填“电源”或“灯泡”)损坏,要使其成为正确的电路,只需要拆掉图中标注为_____的导线。

11.如图所示,电路的状态是_____(选填“通路”“断路”或“短路”),此时电路中_____电流(选填“有”或“无”),灯泡_____发光(选填“会”或“不会”)。

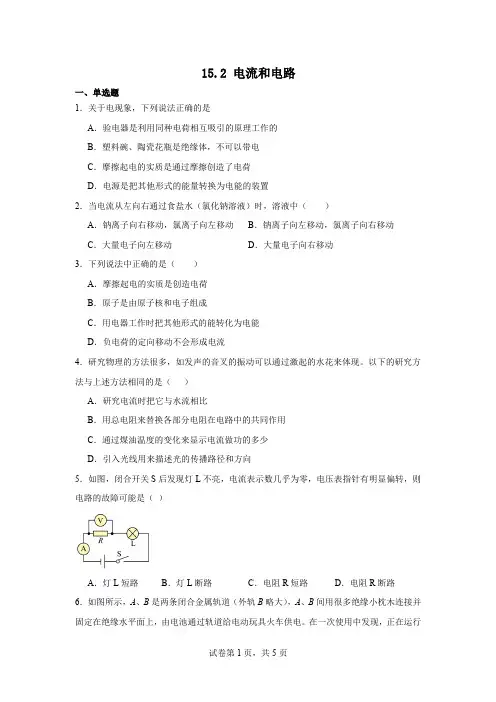

15.2 电流和电路一、单选题1．关于电现象，下列说法正确的是A．验电器是利用同种电荷相互吸引的原理工作的B．塑料碗、陶瓷花瓶是绝缘体，不可以带电C．摩擦起电的实质是通过摩擦创造了电荷D．电源是把其他形式的能量转换为电能的装置2．当电流从左向右通过食盐水（氯化钠溶液）时，溶液中（）A．钠离子向右移动，氯离子向左移动B．钠离子向左移动，氯离子向右移动C．大量电子向左移动D．大量电子向右移动3．下列说法中正确的是（）A．摩擦起电的实质是创造电荷B．原子是由原子核和电子组成C．用电器工作时把其他形式的能转化为电能D．负电荷的定向移动不会形成电流4．研究物理的方法很多，如发声的音叉的振动可以通过激起的水花来体现。

以下的研究方法与上述方法相同的是（）A．研究电流时把它与水流相比B．用总电阻来替换各部分电阻在电路中的共同作用C．通过煤油温度的变化来显示电流做功的多少D．引入光线用来描述光的传播路径和方向5．如图，闭合开关S后发现灯L不亮，电流表示数几乎为零，电压表指针有明显偏转，则电路的故障可能是（）A．灯L短路B．灯L断路C．电阻R短路D．电阻R断路6．如图所示，A、B是两条闭合金属轨道（外轨B略大），A、B间用很多绝缘小枕木连接并固定在绝缘水平面上，由电池通过轨道给电动玩具火车供电。

在一次使用中发现，正在运行的火车在轨道上停止了。

经检查，电源及从电源到轨道的连接都没有问题，那么故障最有可能是（）A．火车轮子与轨道接触不好B．某条枕木松了，导致电流不能通过它C．轨道A出现一条细缝，不再是闭合的D．轨道A、B各出现一条细缝，不再是闭合的7．下列图示的情境中，下列说法中正确的是（）A．利用摩擦的方法可使塑料带有电荷B．用橡胶棒把验电器A和B连接起来，B的金属箔也会张开C．图示，两支外形相同的玻璃棒带电后，靠近时会相互吸引D．图表明，自由电子的定向移动方向为电流方向二、填空题8．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了的角色：它为发光二极管提供了，使自由电荷在电路中起来，形成电流．9．如图所示是国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于（填“用电器”或“电源”）；充电时，转化为（后两个空格均选填“电能”或“化学能”）。

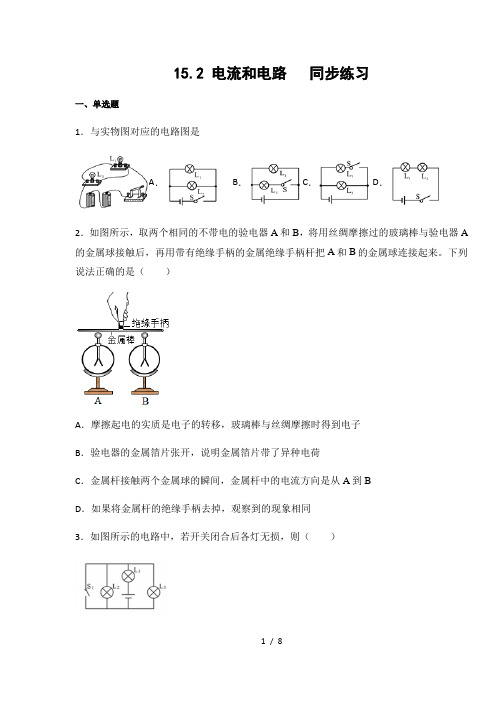

15.2 电流和电路同步练习一、单选题1．与实物图对应的电路图是A．B．C．D．2．如图所示，取两个相同的不带电的验电器A和B，将用丝绸摩擦过的玻璃棒与验电器A 的金属球接触后，再用带有绝缘手柄的金属绝缘手柄杆把A和B的金属球连接起来。

下列说法正确的是（）A．摩擦起电的实质是电子的转移，玻璃棒与丝绸摩擦时得到电子B．验电器的金属箔片张开，说明金属箔片带了异种电荷C．金属杆接触两个金属球的瞬间，金属杆中的电流方向是从A到BD．如果将金属杆的绝缘手柄去掉，观察到的现象相同3．如图所示的电路中，若开关闭合后各灯无损，则（）A．只有灯L1能发光B．只有灯L3能发光C．灯L1、L3能发光D．灯L1、L2、L3都能发光4．小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。

第一次识别成功时S1闭合，发声器S发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机M，开锁成功。

下列电路设计符合要求的是（）A．B．C．D．5．如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时，灯L1和灯L2均已发光．则当闭合开关时，下列说法正确的是A．L1熄灭，L2熄灭B．L1发光，L2熄灭C．L1发光，L2发光D．L1熄灭，L2发光6．如图所示电路图中，能正确表达电路图的是（）A．B．C．D．7．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是A．B．C．D．8．将塑料包装袋撕成细丝后，上端打结，然后用干燥的丝绸或毛皮等顺着细丝向下捋几下，希望做成如图的各种情形，其中无法完成的是( )A．B．C．D．二、多选题9．下列说法中正确的是（）A．只有正电荷的定向移动才能形成电流B．规定正电荷定向移动的方向为电流方向C．电源是电路中提供电能的装置D．只要电路中有电源，电路中就一定有电流10．如图是装有两节干电池的手电筒的结构示意图，要使手电筒正常工作，其中正确的是A．B．C．D．三、填空题11．某反恐小组的拆弹专家下在拆除恐怖分子设置在飞机上的定时爆炸装置。

人教版九年级物理全一册《15.2电流和电路》同步测试题及答案一、单选题1．下列说法正确的是（）A．只有正电荷定向移动才能形成电流B．正、负电荷的定向移动都能形成电流C．规定电荷定向移动的方向为电流方向D．负电荷定向移动的方向为电流方向2．期末复习时，某同学所作的笔记如下，其中错误的是（）A．摩擦起电没有创造电荷B．金属靠自由电子导电C．电荷定向移动形成电流D．电荷定向移动的方向就是电流方向3．国产油电混合动力汽车，给汽车蓄电池充电时，蓄电池相当于（）A．用电器B．电源C．开关D．导线4．下列有关电路的说法，正确的是（）A．电池是提供电能的装置B．电路中电流是正电荷定向移动形成的C．电路中的电流总是从正极流向负极D．电源内部，自由电子从负极流向正极5．如图所示的四个电路中，电路完整且正确的是A．B．C．D．6．图甲为一实物电路图，图乙是某同学所画出的与甲对应的电路图，其中正确的是（）A．B．C．D．7．某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了．下图中符合要求的电路图是（）A．B．C．D．8．如图所示，当只闭合开关S时，两灯均不亮；若同时闭合开关S1和S时，只有灯L2亮。

则电路中可能出现的故障是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路9．某反恐小组的拆弹专家在排除恐怖分子设置在飞机上的爆炸装置(如图所示)，为使爆炸装置停止工作，可采取如下措施()A．用一根导线使a线短路B ．用一根导线使b 线短路C ．剪断a 线D ．剪断b 线10．在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：从电路的组成来看，上述故障现象的原因可以概括成 （ ）A ．开路B ．短路C ．通路D ．开路或短路11．如图是李丽设计的电路图，若开关S 闭合，将会发生的现象是( )A ．2L 发光，1L 不发光B ．1L 和2L 都发光C ．1L 被烧坏D ．电池组被烧坏二、填空题12．电的世界变幻莫测、奥秘无穷，如图甲所示为某中学物理课堂上老师带领学生所做的趣味实验，当该生用手接触带电金属球时，这是因为 （填“同种”或“异种”）电荷相互排斥；图乙所示为两个相同的验电器A 和B ，已知A 原来带正电，金属棒中电流的方向为 （填“从A 到B”或“从B 到A”）。

人教版九年级物理全一册《15.2电流和电路》同步练习题（有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．图为酒店房间的取电装置，房卡插入后，整个房间才“通电”，房卡相当于电路的（）A．电源B．总开关C．用电器D．电表2．如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒与验电器A的金属球接触后，再用带有绝缘手柄的金属棒把A和B连接起来。

下列说法不正确的是()A．用丝绸摩擦过的玻璃棒带正电B．验电器金属籍片张开，说明金属箔片带了同种电荷C．用金属棒把A和B连接起来后，验电器B带负电D．用金属棒把A和B连接起来后，瞬间电流方向是从金属棒的左端到右端3．在国际单位制中，时间的基本单位是（）A．m B．s C．A D．kg4．关于电流下列说法中，正确的是A．电荷的移动形成电流，通过导体的电荷越多，电流越大B．只有正电荷的定向移动才能形成电流C．电流方向就是电荷定向移动的方向D．用丝绸摩擦过的玻璃棒接触不带电的验电器的金属球，产生的瞬间电流的方向是从玻璃棒到金属球5．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。

用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。

则A、B连接起来的瞬间（）A．验电器B的金属箔能够张开是因为带上了异种电荷B．正电荷由B转移到AC．金属杆中的电流方向是由B到AD．金属杆中的电流方向是由A到B6．石烯是目前世上最薄、最坚硬的纳米材料，它具有着高熔点、良好导电性和导热性等特点，而且它几乎是完全透明的。

如果和其他材料混合，石墨烯还可用于制造更耐热、更结实的电导体，从而使新材料更薄、更轻、更富有弹性。

石墨烯材料不适合做下列哪种物体（）A．保温杯B．输电线C．防弹衣D．触摸屏7．电路中形成电流的条件是A．电路中有电源B．电路中有电源和用电器C．电路中有电源并形成通路D．导体中有自由电子8．下列说法中，正确的是（）A．电荷的移动形成电流B．将两只相同的气球在头发上摩擦后，两气球会带同种电荷相互排斥C．用丝绸摩擦过的玻璃棒带负电D．毛皮和橡胶棒摩擦的过程中创造了电子9．下列说法不正确的是（）A．电荷的定向移动就形成了电流B．绝对不导电的物体是绝缘体C．当直流电源对用电器供电时，电流的方向是从电源的正极经用电器流向电源的负极D．摩擦起电的实质是电子的转移10．在下列器件中，全部为用电器的是（）A．电铃、电池组、白炽灯B．日光灯、电风扇、电视机C．洗衣机、收录机、开关D．电源插座、电线、空调器二、填空题11．（1）如图1甲所示，图甲中木块的长度为cm，天平平衡时，放在天平右盘中的砝码和游码的位置如图1乙所示g；图1丙中的体温计示数是℃。

人教版九年级物理全一册《15.2电流和电路》同步测试-带答案一、单选题1．关于电流，下列说法正确的是（）A．电流是自由电子的定向移动形成的B．导体容易导电是因为其内部有大量的自由电子C．电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反D．导体中有电流，可以没有电源2．验电器A、B原本均不带电，如图所示，先用丝绸摩擦过的玻璃棒接触验电器A，A的金属箔张开；再用金属棒同时接触验电器A、B的金属球，发现A的金属箔张角变小，B的金属箔张开，下列说法中错误的是（）A．连接的瞬间，金属棒中电子的定向移动方向是由A到BB．连接的瞬间，金属棒中瞬间电流的方向是由A到BC．丝绸摩擦玻璃棒的过程中，电子由玻璃棒转移到丝绸D．验电器的原理是同种电荷相互排斥3．关于电路中有持续电流的条件，下列说法正确的是（）A．电路中有电流就有持续电流B．电路中有电压就有持续电流C．电路中有足够的电子，电路中就有持续电流D．闭合电路中必须有电源，电路中才有持续电流4．小明学习了静电有关的知识后，发明了“礼花器”。

如图所示将一个圆盘放在一个塑料瓶上，在盘中放入彩色的碎纸屑。

当一个高压静电棒去接触圆盘边缘时，彩色的纸屑像礼花一样向上散开。

以下分析不正确的是（）A．圆盘一定是导体B．纸屑向上散开，是因为纸屑和圆盘带有同种电荷相互排斥C．若静电棒带正电，当它接触圆盘时负电荷发生移动，电流方向从静电棒到圆盘D．塑料瓶是绝缘体，因为里面几乎没有电荷5．如图是一个实物图，请选出对应的电路图（）A．B．C．D．6．关于电流和电源，下列说法中正确的是（）A．电路中只要有电源，就一定产生电流B．金属导体中自由电子的移动一定能形成电流C．电流的方向总是从电源正极流向负极D．在电源外部电流总是从电源正极流向负极7．在电学实验中，必须做到的是（）①在接线的过程中，开关是断开的；②接线时应从电源正极开始，开关靠近电源正极的一端；③闭合开关前，滑动变阻器滑片应放在阻值最大处；④若把电流表、电压表连在电路中，应选用最大的量程；⑤不准用导线将电源的两极直接连接起来．A．①②③④⑤B．①③④⑤C．①②④⑤D．①③⑤8．如图所示，两个相同的验电器A和B，其中A带正电，B不带电。

第2 节电流和电路一、选择题1、关于电现象,下列说法正确的是( )A. 电荷定向移动的方向规定为电流方向B. 与丝绸摩擦过的玻璃棒带正电是因为它得到了电子C. 验电器的工作原理是同种电荷相互排斥D. 只有正电荷定向移动才能形成电流2、如图所示,在金属棒中有电子从a 向b 定向移动,则金属棒中电流的方向为()A. 因为不是正电荷定向移动,所以没有电流B. 电流方向为a→bC. 电流方向为b→aD. 无法判断电流方向3、如图所示实验,下列说法不正确的是()A. 这个实验会引起电路中电流过大B. 断开开关,就可以保护用电器不被烧坏C. 闭合开关,将会烧坏电源D. 生活中出现这一现象容易引起火灾4、如图所示电路,闭合开关S,灯泡L1、L2 都发光。

现将一根导线接在该电路中的某两个接线柱上,会导致两灯同时熄灭的是( )A. a 和bB. b 和cC. c 和dD. a 和d5、下列说法中正确的是( )A. 电源是电路中提供电能的装置B. 干电池、蓄电池、电风扇等都是电源C. 用手电筒时,电流方向是由电池的负极经灯泡流向正极D. 用导线把开关、电灯等用电器连接起来就组成了一个完整的电路6、下列电路图和所示实物图相对应的是()7、如图所示的各电路中,闭合开关S,灯泡都能发光的是()A. ①②B. ②④C. ①③D. ①③④8、如图所示,闭合开关S 时,灯泡L1、L2 都不亮。

用一根导线的两端,接触a、b 两点时两灯不亮,接触b、c 两点时,L1 亮、L2 不亮,接触c、d 两点时,两灯都不亮。

则下列分析中正确的是( )A. 灯L1 断路B. 灯L2 断路C. 开关S 断路D. 电源断路二、填空题9、中央电视台《是真的吗?》节目中,主持人做了“电池+口香糖锡纸=取火工具”的实验,如图所示,这是因为锡具有性,将它的两端直接接入电池正负极,就会造成, 迅速产生大量的热使温度达到锡纸的着火点而使之燃烧。

10、如图甲所示,一个移动电源正在给手机电池充电,此时该手机的电池相当于;如图乙为宾馆房间的取电房卡,将房卡插入槽中,房间内的用电器才能使用,房卡的作用相当于电路元件中的;图丙所示的电路中各元件完好,此时电路所处的状态是。

人教版九年级物理全一册《15.2电流和电路》同步测试-含答案一、选择题1．关于电流，下列说法正确的是（）A．负电荷定向移动不能形成电流B．正电荷定向移动的方向规定为电流方向C．自由电子定向移动的方向就是电流方向D．金属导体中的电流方向与自由电子的定向移动方向相同2．如图所示，神舟十六号上的太阳能电池板给充电电池充电，此时充电电池相当于电路中的（）A．开关B．电源C．用电器D．导线3．图为通电电路中一段导线内的电荷分布示意图：●表示带正电的原子核，表示带负电的自由电子；关于导线中电荷的定向移动方向，正确的说法是（）A．两种电荷都向左定向移动B．两种电荷都向右定向移动C．●不做定向移动，向左定向移动D．●不做定向移动，向右定向移动4．关于如图所示的三个电路的状态，下列判断中正确的是（）A．甲断路、乙通路、丙短路B．甲通路、乙断路、丙短路C．甲通路、乙断路、丙通路D．甲短路、乙通路、丙断路5．如图，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（）A．L1和L2都不亮B．L1不亮，L2亮C．L1和L2都亮D．L2不亮，L1亮6．验电器A、B原本均不带电，如图所示，先用丝绸摩擦过的玻璃棒接触验电器A，A的金属箔张开；再用金属棒同时接触验电器A、B的金属球，发现A的金属箔张角变小，B的金属箔张开，下列说法中错误的是（）A．玻璃棒带电是摩擦过程中发生了电荷转移B．丝绸摩擦玻璃棒的过程中，玻璃棒带正电C．连接的瞬间，瞬间电流的方向是由A到B D．连接的瞬间，自由电子由A定向移动到B 7．如图所示，闭合开关S，两灯都不亮，当用一根导线分别连接 a、b点，c、d 接线柱时，两灯都不亮；连接e、f接线柱时，只有一只灯泡发光。

则电路故障可能是（）A．灯泡 L1短路B．灯泡 L2断路C．灯泡 L2短路D．开关 S断路8．如图所示电路中，开关S可以与1，2，3三个角点接通构成不同的电路，闭合开关S1、开关S接通不同的触点，下列说法正确的是（）A．S接通触点1，小灯泡乙不发光B．S接通触点2，电路是通路C．S接通触点3，小灯泡甲中没有电流流过D．若S1断开，S任接一触点，电路中两小灯泡均发光二、填空题9．如图所示，干电池的碳棒是极，闭合开关后，通过小灯泡的电流方向是（填“A→B”或“B→A”）。

人教版九年级物理全一册《15.2电流和电路》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．杭州亚运会期间公园里的椅子上有一块太阳能面板，它能用来给手机充电，则太阳能充电器工作过程中能量转化是（）A．太阳能转化电能B．太阳能转化内能C．电能转化太阳能D．太阳能转化化学能2．下列说法中正确的是（）A．电荷的移动形成电流B．规定正电荷定向移动的方向为电流方向C．金属导体中自由电子移动的方向与电流方向相同D．负电荷定向移动的方向规定为电流的方向3．下列关于电路图的说法正确的是()A．含有电源的符号的图就是电路图B．用开关和电源连接的图是电路图C．含有用电器的图是电路图D．用电路元件符号表示电路元件实物连接的图,叫做电路图4．如图所示，一根实验室中常用的橡胶棒与毛皮摩擦后，橡胶棒所带的电荷量约为10-7库仑，然后立即将该橡胶棒接触验电器的金属球，金属箔片张开。

下列说法正确的是（）A．橡胶棒、金属球、金属杆、金属薄等均为导体B．橡胶棒与毛皮摩擦后，毛皮所带的电荷为负电荷C．发生电荷转移的瞬间，电流的方向为从金属箔到橡胶棒D．金属箔张开的角度最大时，金属箔所带的电荷量达到107库仑5．教师在备课时为各教研组沟通问题方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关，都能使对方铃声发声，图中设计合理的是A．B．C．D．6．在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来，这是因为（）．A．电流太大，会损坏电源B．电流太大，会损坏用电器C．电流太小，用电器不能工作D．电流太大，会损坏电源和用电器7．将摩擦后带正电的泡沫餐盘放在桌面，将几个不带电的泡沫小球放在餐盘上使小球带电，会看到小球上下跳动，如图所示。

则下列分析正确的是（）A．餐盘带正电是因为得到了电子B．小球与餐盘接触瞬间，电流方向是从小球到餐盘C．小球由于与餐盘带有同种电荷，相互排斥而向上运动D．摩擦后的餐盘发热是通过热传递的方式改变了内能8．如图是加油站里常见的“除电器”，人提油枪加油前，可用手触摸金属球清除身体上的静电（）A．人体带的电荷是摩擦过程中创造出来的B．人戴着橡胶手套触摸金属球也能“除电”C．“静电”消除后，人体的电荷就会全部消失D．若人带正电，“除电”时，电流方向是从人体流向金属球9．如图所示，开关S闭合时，小灯泡L1、L2都不亮．用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。

人教版九年级物理全一册《15.2电流和电路》同步练习题（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路图，若L2的灯丝断了，而电路其他部分完好，则开关S闭合后（）A．L1发光，L2不发光B．L1不发光，L2发光C．L1,和L2都发光D．L1和L2都不发光2．下列说法中正确的是（）A．干电池、蓄电池、电风扇等都是电源B．导电的物体叫做导体，不导电的物体叫做绝缘体C．直接用导线将电源的正、负极连接起来，这种情况叫做短路D．摩擦起电的实质是创造了电荷3．如图所示四个电路中，若闭合开关S，将会造成电源短路的是（）A．B．C．D．4．手电筒长期使用，后盖的弹簧变松，旋紧后，后盖与干电池接触不好，小灯泡不能发光．为了使小灯泡正常发光，应在后盖与电池之间垫上下列哪一种物质A．塑料片B．金属硬币C．硬纸片D．橡皮5．如图所示，电源电压为3V，当开关S1和S2都闭合时，则（）A．电压表的示数为3VB．灯L1不亮，灯L2亮C．两只灯泡都将被烧坏D．电流表将被烧坏6．如图所示实验电路相对应的电路图是图中的（）A．B．C．D．7．在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、电流表应接在靠近电源电流流出的一端C．连接电路时，应先将开关断开D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端．8．关于电流，下列说法中错误的是（）A．自由电荷的定向移动形成电流B．通过导体横截面的电荷量越多，导体中的电流就越大C．在闭合电路中，电流从电源的正极通过导体流向负极D．金属导体中电流的方向与自由电子移动的方向相反二、填空题9．如图所示，如图所示，是一辆电动自行车，将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，这个车钥匙相当于电路中的；遮阳伞下方的空气流速小于伞上方的流速，伞下方的压强（选填“大于”“小于”或“等于”）伞上方的压强，使车身不稳定，容易引发事故。

人教版九年级物理全一册《15.2电流和电路》同步测试题附答案一、选择题1．关于电流的形成，下列说法正确的是（）A．只要导体中的电荷运动，就会形成电流B．只有正电荷定向移动，才会形成电流C．只有正、负电荷同时定向移动，才会形成电流D．不论是正电荷还是负电荷，只要它们定向移动，都会形成电流2．如图所示，下列电路中完整的是（）A． B． C． D．3．如图所示的实物电路，关于它的电路图画法正确的是（）A． B． C． D．4．如图所示的三个电路，下列对其通路、断路、短路判断正确的是（）A．甲断路、乙短路、丙通路B．甲通路、乙断路、丙短路C．甲通路、乙短路、丙断路D．甲短路、乙断路、丙通路5．绝不允许用电线把电源的两极直接连接起来，是因为（）A．有触电的危险B．电路中没有电流C．电流太小会损坏电源D．电流太大会损坏电源6．如图所示，一根与丝绸摩擦过的玻璃棒带了电，用此玻璃棒接触原来不带电的验电器金属球，验电器的金属箔张开，以下说法正确的是（）A．验电器金属箔张开是因为它们带异种电荷B．瞬间电流的方向从玻璃棒流向验电器C．金属箔带了负电D．丝绸摩擦过的玻璃棒带了负电7．如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。

当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。

由此判断电路的故障是（）A．L1断路B．L2断路C．L1短路D．L2短路8．如图所示，电路元件及导线连接均完好，闭合开关S1、S2，两个小灯泡的发光情况是（）A．L1、L2都能发光B．L1、L2都不能发光C．L1发光、L2不发光D．L1不发光、L2发光二、填空题9．电动自行车具有节能环保的优点，已成为许多市民出行的首选。

当车钥匙插入锁孔并顺时针旋转一下，电动自行车就通电了，此时车钥匙相当于电路中的；给电动自行车蓄电池充电时，蓄电池相当于电路中的。

10．如图所示是电子在导体中的运动情况，导体中有电流的是图（选填“甲”或“乙”），此图中电流的方向是向（选填“左”或“右”）。

15.2 电流和电路同步练习一、选择题1.两个相同的验电器A和B，A带正电，B不带电，同一根带绝缘柄的铜棒把两个验电器的金属连接起来的瞬间（）A．有质子从B向移动AB．有电子从A向B移动C．电流方向从B向AD．电流方向从A到B2.关于电流和电源，下列说法正确的是（）A、只要电路中有电源，就一定产生电流B、电流是由电荷的无规则运动形成的C、电流的方向总是从电源的正极流向负极D、电源外部，电流总是从电源的正极流向负极3.如图所示是四位同学在学完电路连接相关知识后所画的电路图。

你应该能判断出：在开关S闭合时，两只小灯泡能同时发光的正确电路是（）4. 如图，电路接法正确的是（）5.下列各电路图，与实物图一致的电路图是（）6. 下列关于电流和电路的说法正确的是（）A．只有正电荷的定向移动才能形成电流B．绝缘体之所以不容易导电是因为其内部几乎没有电荷C．只要电路中有电源，就一定有持续电流D．在通路中，导线的自由电子定向移动方向是从电源负极到电源正极7.一本用电常识书中列出了白炽灯的常见故障与检修方法，如表所述，造成此“灯泡不亮“故障的共同原因是电路中出现了（）A、短路B、通路C、断路D、支路二、填空题8.验电器是用来检验物体的仪器，它是利用的原理制成的。

9. 插头出现如图所示的甲、乙两种情况时，一旦把它们插入插座内，则会造成电路短路；会造成电路断路（选填“甲”或“乙”）。

10.处处连通的电路叫，断开的电路叫，电流从电源的正极出来，不经过用电器，直接回到电源的负极的电路叫。

11. 如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点，两灯仍都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．则该电路的故障是。

12.如图是一种声光报警器的电路图，当开关时，灯亮、铃不响；当开关时，灯亮同时铃响。

13.电荷的移动形成电流。

规定定向移动方向为电流的方向。

在金属导体中，形成电流的定向移动的方向跟电流方向。

人教版九年级物理上册第15章《电流和电路》第2节电流和电路（同步练习）题型选择题填空题作图题实验题计算题总计题数20 20 0 0 0 40 一、选择题（共20小题）：1．对电流的理解下列说法正确的是（）A．电荷运动就能形成电流B．电流的方向与电荷运动方向相同C．只要电路闭合，电路中就有电流D．电流方向规定与正电荷定向移动方向相同2．如图，用一个带正电的物体a去接触不带电的验电器的金属球b时，下列说法正确的是（）A．a上的一些电子转移到b上，金属球b带上负电B．b上的一些电子转移到a上，金属球b带上负电C．a上的一些电子转移到b上，瞬时电流方向a→bD．b上的一些电子转移到a上，瞬时电流方向a→b3．如图甲所示，验电器A带正电，B不带电。

用带有绝缘柄的金属棒把验电器A、B 两金属球连接起来的瞬间，如图乙所示。

以下说法正确的是（）A．正电荷沿金属棒从A移动到BB．正电荷沿金属棒从B移动到AC．自由电子沿金属棒从A移动到BD．自由电子沿金属棒从B移动到A4．两个相同的验电器A和B，A带正电，B不带电。

用金属棒把A、B连接起来后，如图所示，则（）A．电流方向从A到B，B带上负电荷B．电流方向从A到B，B带上正电荷C．电流方向从B到A，B带上负电荷D．电流方向从B到A，B带上正电荷5．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。

下列说法正确的是（）A．B中正电荷通过金属棒流向A，A金属箔的张角减小B．B中负电荷通过金属棒流向A，B金属箔的张角增大C．A中正电荷通过金属棒流向B，同时B中负电荷通过金属棒流向AD．金属棒中瞬间电流的方向从B流向A，B金属箔的张角增大6．在干燥的冬季，人体很容易因为与地毯、地板摩擦而带上负电，当带负电的人接触门把手，往往会发生“触电”现象，对此现象分析正确的是（）A．负电荷由人体流向把手，瞬间电流方向由人体到把手B．负电荷由人体流向把手，瞬间电流方向由把手到人体C．正电荷由把手流向人体，瞬间电流方向由人体到把手D．正电荷由把手流向人体，瞬间电流方向由把手到人体7．如图甲所示，闭合开关灯泡发光，如图乙所示，用带绝缘柄的金属棒把两个验电器连接起来的瞬间（验电器带电情况见图乙），根据图中信息可以判断出（）A．开关中电流的方向是由A向BB．开关中自由电子定向移动方向是由A向BC．金属棒中自由电子定向移动方向是由B向AD．金属棒中电流方向是由A向B8．下列电路图中标出的电流方向正确的是（）9．如图是电解溶液NaCl制备金属钠的装置示意图，下列有关判断正确的是（）A．通过该装置可以将化学能转化为电能B．工作时Cl﹣从铁电极向石墨电极定向移动C．1min内在溶液有6C的Na+和6C的Cl﹣同时向相反方向运动，则溶液中电流大小为0.1AD．电流方向从负极流出，流入铁电极10．电路中有持续电流的条件是（）A．电路中必须有电源 B．电路是闭合的C．电路中有电源，且有用电器 D．电路中有电源，且电路闭合11．如图所示是一种常用的充电宝。

人教版九年级物理全一册《15.2电流和电路》同步练习题（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电流与电压，下列说法中正确的是A．规定正电荷移动的方向为电流方向B．电路中有电流，一定有电压C．只要电路闭合，即使电路中没有电源，电路中也一定有电流D．只要电路中有电源，即使电路断开，电路中也一定有电流2．如图是电风扇中的自动保护装置，当电风扇倾斜或倾倒时，小球就会滚向一侧使电路断开，由此判断，这个保护装置在电路中的作用相当于（）A．开关B．电源C．导线D．用电器3．如图所示，闭合开关后，将出现的现象是（）A．小灯泡发光B．小灯泡不发光C．电路处于断路状态D．小灯泡亮一下就熄灭4．如图所示，取两个相同的验电器A和B，使A带正电，B不带电。

用带绝缘柄的金属棒将A和B上的两金属球连接起来，则（）A．A的金属箔张角变小，B的金属箔张角变大B．A中的电子通过金属棒流向BC．A中的正电荷通过金属棒流向BD．连接的瞬间金属棒中电流的方向为从B到A5．如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙的金属球连接起来，发现甲的金属箔张角变小，乙的金属箔张开，则下列说法正确的是A．乙验电器金属箔张开是因为它带上了负电B．金属棒中瞬时电流的方向从乙流向甲C．正电荷从甲转移到乙，所以两个验电器都带正电荷D．电子从乙转移到甲，乙带负电荷6．现代战争中使用了很多新型炸弹．有一种石墨炸弹爆炸后释放出大量的纤维状的石墨覆盖在发电厂的设备上，使得发电厂瘫痪．这种炸弹的破坏方式主要是()A．炸塌厂房B．炸毁发电机C．使输电设备短路D．切断输电线7．如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带绝缘手柄的金属棒把A和B连接起来．下列说法正确的是A．B中的自由电子通过金属棒流向A，B金属箔的张角增大B．A中正电荷通过金属棒流向B，A金属箔的张角减小C．B中负电荷通过金属棒流向A，同时A中正电荷通过金属棒流向BD．金属棒中瞬间电流的方向从B流向A，B金属箔的张角增大8．如图所示的图片与对应描述正确的是（）A．甲图：汽油机的压缩冲程，将内能转化为机械能B．乙图：水电站发电源源不断地获得电能，说明能量可以凭空产生C．丙图：气球在衣服上摩擦后，靠近头发，头发会飘起来，因为带电体吸引轻小物体D．丁图：图中自由电子定向移动的方向为导线中电流的方向9．如图所示，两个相同的验电器A和B，A带正电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，下列说法不正确的是（）A．此过程中，自由电子从B向A定向移动，形成瞬间电流B．验电器A的金属箔张角变小，说明它得到电子C．此过程中，瞬间产生的电流方向是从B向AD．验电器B的金属箔张角变大，因为两金属箔都带上正电荷而互相排斥10．如图所示，将与衣服摩擦过的气球靠近从水龙头中流出来的一小束水流，水流向气球方向弯曲了。

人教版九年级物理全一册《15.2电流和电路》练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．对电流的理解下列说法正确的是（）A．电荷运动就能形成电流B．电流的方向与电荷运动方向相同C．只要电路闭合，电路中就有电流D．电流方向规定与正电荷定向移动方向相同2．某风力报警器的风力探头通过中心滑杆可带动下端的金属片上下移动．当风速较小时，仅绿灯亮，电铃不响；当风速增大到一定程度后，绿灯不亮，电铃响发出警报．下列四幅风力报警器的原理图符合要求的是A．B．C．D．3．用毛皮摩擦过的橡胶棒与验电器A的金属球接触后箔片张开，如图所示，然后用带有绝缘手柄的金属棒把验电器A和不带电的验电器B连接起来。

下列说法正确的是（）A．验电器A的金属球带正电B．验电器A的金属箔片带正电C．验电器B带负电D．连接瞬间电流方向是从A到B4．卫星和太空站上用的电源一般是（）A．发电机B．干电池C．太阳能电池D．蓄电池5．如图所示电路图中，与实物电路对应的是（）A．B．C．D．6．如图所示，当闭合开关S后看到L1发光，灯L2不发光，则可能的原因是（）A．灯L1断路B．灯L1短路C．灯L2接触不良D．灯L2短路7．如图，闭合开关灯泡发光，下列说法正确的是（）A．电流方向总是从正极到负极B．在电源外部，正电荷由正极流向负极C．在电源外部，自由电子由负极流向正极D．在电源外部，自由电子由正极流向负极8．当带正电的验电器的金属球接地时，金属箔就闭合，这是因为A ．金属箔中电子转移到大地B ．金属箔中质子转移到大地C ．大地上的原子转移到金属箔上D ．大地上的电子转移到金属箔上9．如图所示的电路是一种声光报警电路的示意图，当开关1S 和2S 同时闭合时，会出现的现象是（ ）A ．灯不亮，铃响B ．灯亮，铃响C ．灯亮，铃不响D ．灯不亮，铃不响10．如图所示，电路元件及导线连接均完好，下列说法正确的是A ．S 1、S 2闭合，L 1 不能发光，L 2能发光B ．S 1、S 2闭合，L 1 能发光，L 2不能发光C ．S 1、S 2断开，L 1、L 2 都能发光D ．S 1闭合，S 2断开，L 1不能发光，L 2能发光二、填空题11．如图所示，两个相同的验电器A 和B ，A 带负电，B 不带电。

人教版九年级全一册 15.2 电流和电路同步练习一、单选题1．关于电流,下列说法中正确的是（）A．自由电荷的定向移动形成了电流B．金属导体中正电荷的定向移动形成电流C．电流就是通过导体横截面的电荷量D．金属导体中电流的方向与自由电子移动的方向相同2．关于图所示的四个情境,下列说法中正确的是（）A．用丝绸摩擦过的两根玻璃棒靠近时,会相互吸引B．图中自由电子的定向移动方向为电流方向C．开关闭合后,用导线触接L2两端时,L1发光,L2不发光D．用橡胶棒把验电器A和B连接起来,B的金属箔会张开3．如图甲所示,高层建筑的墙体中有三根绞在一起的电线,小明设计了如图乙所示的“测量仪”把它们区分开。

判断时两人合作,小华将A、B连在一起,小明将“测量仪”连接X、Z两端时,灯泡发光；小华将A、C连在一起,小明将“测量仪” 连在Y、Z 两端时,灯泡发光。

则（）A．A和Z是同一根电线, C和Y是同一根电线B．B 和Z是同一根电线, C 和Y是同一根电线C．A 和Y是同一根电线, B和X是同一根电线D．C和Y是同一根电线, B和Z 是同一根电线4．下列说法正确的是（）A．在闭合电路中,电流总是从电源的正极流向负极B．“破镜不能重圆”,说明分子间有斥力C．验电器的工作原理是：同种电荷相互排斥D．燃料燃烧释放的热量越大,燃料的热值越大5．下列说法正确的是（）A．导体和绝缘体没有明显的界限B．电荷移动的方向就是电流的方向C．与毛皮摩擦的橡胶棒得到了正电荷而带正电D．原子不显电性是因为原子里没有电荷6．某太阳能路灯,晴天时太阳能电池板给铅酸蓄电池充电,黑夜时铅酸蓄电池让路灯发光,铅酸蓄电池充电的电路如图所示,则晴天充电时,铅酸蓄电池相当于电路中的（）A．电源B．开关C．导线D．用电器7．如图所示,取两个相同的验电器A和B,用丝绸摩擦过的玻璃棒接触验电器A,使A带电,B不带电,再用带有绝缘手柄的金属棒把A和B连接起来。

下列说法正确的是（）A．A中正电荷通过金属棒流向B,金属棒中瞬间电流方向从A到BB．B中负电荷通过金属棒流向A,金属棒中瞬间电流方向从A到BC．A中负电荷通过金属棒流向B,金属棒中瞬间电流方向从B到AD．B中正电荷通过金属棒流向A,金属棒中瞬间电流方向从B到A8．取一个橙子,把铜片、铁片插入其中,就制成了一个水果电池。

人教版九年级物理全一册《15.2电流和电路》同步练习题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列关于电流方向的说法中，正确的是（）A．电流的方向就是自由电子定向移动的方向B．电流的方向就是正电荷的运动方向C．在金属导体中，电流的方向与自由电子定向移动的方向相反D．在电解液中，电流的方向与正离子定向移动的方向相反2．你见过史上最小气的猴子吗？如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。

从物理学的角度分析，香蕉的作用相当于电路中的（）A．开关B．导线C．电源D．用电器3．如图所示的电路中，当开关S闭合时，灯L1、L2均不亮．某一同学用一根导线去查找电路的故障．他将导线先并联在L1两端时，发现L2亮，灯L1不亮，由此判断A．灯L1短路B．灯L1断路C．路灯L2短路D．灯L2断4．光电效应：一定频率的光照射在某种金属表面时，电子会从金属表面逸出，即光生电。

“爱因斯坦”因正确解释了这一现象，而获得了1921年诺贝尔奖。

如图用某种频率光照射金属板，会发现与金属板相连的金属箔片会张开。

关于这一现象下列论述正确的是（）A．验电器的原理与摩擦过的橡胶棒吸引纸屑的原理相同B．电子从金属表面逸出是光照射使金属板创造了电子C．电子逸出后的运动方向与其所形成电流方向相反D．电子从金属表面逸出的过程是电能转化为光能的过程5．如图所示,两个相同的验电器A 和B，A 带正电，B 不带电,用带有绝缘柄的金属棒把A 和B 连接起来,下列说法不正确的是A．验电器B 金属箔张角变大，因为两金属箔都带上正电荷而互相排斥B．验电器A 金属箔张角变小,说明它得到电子C．此过程中，自由电子从B 向A 定向移动，形成瞬间电流D．此过程中，瞬间产生的电流方向是从B 向A6．与下图所示实验电路相对应的电路图（）A．B．C．D．7．在伏安法测电阻实验中，要求根据电路图（如图）来进行，则同学们应该采用的实物图是（）A．B．C．D．8．下列说法正确的是（）A．照明电路只由用电器、开关、导线三部分组成，没有电源B．只要导体中的电荷运动，就会形成电流C．电子定向移动的方向，与电流的方向相反D．导线可以由任何物质制成二、填空题9．从显像管尾部的热灯丝发射出来的电子，高速撞击在电视机荧光屏上，使荧屏发光，则在显像管内电流的方向是从流向．10．如图所示，电路的状态是（选填“通路”、“开路”或“短路”），此时电路中电流（选填“有”或“无”）。
