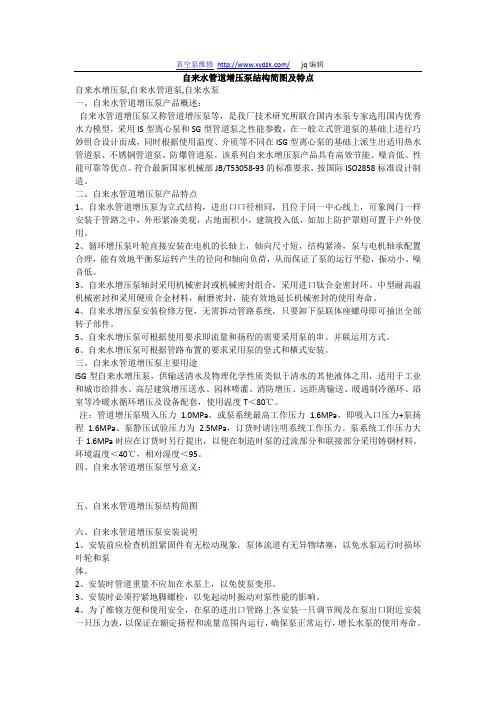

真空泵维修/jq编辑自来水管道增压泵结构简图及特点自来水增压泵,自来水管道泵,自来水泵一、自来水管道增压泵产品概述：自来水管道增压泵又称管道增压泵等，是我厂技术研究所联合国内水泵专家选用国内优秀水力模型，采用IS型离心泵和SG型管道泵之性能参数，在一般立式管道泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型离心泵的基础上派生出适用热水管道泵、不锈钢管道泵、防爆管道泵。
该系列自来水增压泵产品具有高效节能、噪音低、性能可靠等优点。
符合最新国家机械部JB/T53058-93的标准要求，按国际ISO2858标准设计制造。
二、自来水管道增压泵产品特点1、自来水管道增压泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2、循环增压泵叶轮直接安装在电机的长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。
3、自来水增压泵轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料，耐磨密封，能有效地延长机械密封的使用寿命。
4、自来水增压泵安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、自来水增压泵可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。
6、自来水增压泵可根据管路布置的要求采用泵的竖式和横式安装。
三、自来水管道增压泵主要用途ISG型自来水增压泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。
注：管道增压泵吸入压力1.0MPa，或泵系统最高工作压力1.6MPa，即吸入口压力+泵扬程 1.6MPa、泵静压试验压力为 2.5MPa，订货时请注明系统工作压力。
水泵交流接触器等二次回路控制系统变频器恒压供水专用仪表远程压力表恒压供水系统设计可以有多种方式实现。
一般来说，恒压供水系统有两个设备必不可少， 就是变频器和压力传感器。
如何将这两个设备组成一个有效的恒压供水系统就是设计的关键。
目前，恒压供水系统设计主要采用单片机、PLC ，通过编程等方法实现系统控制。
但这两种方式无论采用哪一种，其成本价格都比较高，而且日常维护比较困难。
一旦出现问题往往需要原设计人员来解决。
因为查一个程序的问题，往往不如重新编程更简单一些。
另外编程对相关工作人员的技术要求较高，所以大多恒压供水系统往往价格较高而且使用维护不方便。
可喜的是现在出现了一种新型的、成本低廉的控制设备，就是恒压供水专用仪表，可以方便的实现恒压供水系统的各种功能。
通过这种方式实现的恒压供水系统，价格较低。
更重要的是，便于维护。
因为一旦出现问题更换一块仪表就可以了，成本大大低于单片机或 PLC 。
通过专用仪表实现的恒压供水系统框图如下：具体功能需要根据客户的要求来设计，常用的一些设计方案如下，其中 A 为水泵功率。
水泵控制系统名称设计方案型号功能描述适用场合单台泵系统GKYX1A/HY 一台泵工作于变频方式，即根据压力调整水泵工作频率。
用水少时水泵转速低，用水量增加转速增加,以保证压力始终恒定在设定值。
控制一台水泵，其功率应该足够大，能够满足用水高峰的供水量。
双台泵一用一备系统GKYX2A/HY一台泵工作于变频方式，一台泵备用。
可以设定定时轮换工作，即过一段时间换为另一台泵使用。
控制两台泵，两台泵功率差不多，都能够满足用水高峰的供水量。
双台泵循环使用系统GKYX2A/HYX用水量小时一台泵工作于变频方式，另一台泵备用。
用水量大时第一台泵转换为工频工作方式（即保持全速运转），备用泵工作于变频方式。
当用水量再次减小时，第一台泵停止工作，备用泵工作于变频方式，如此循环工作。
控制两台泵，两台泵功率合起来，都能够满足用水高峰的供水量。

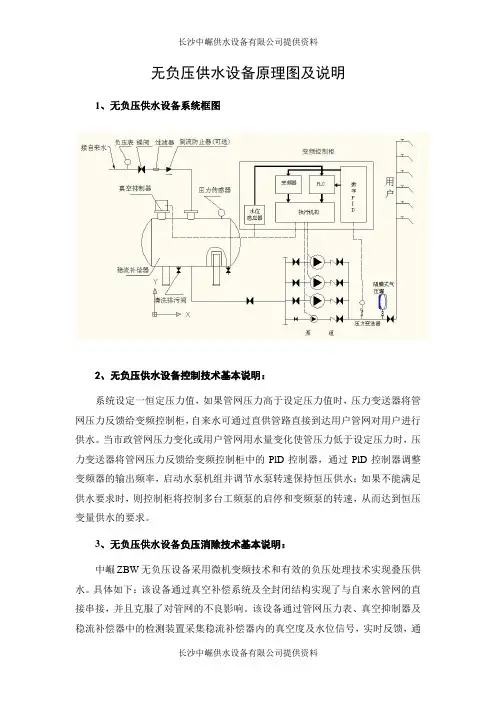

无负压供水设备原理图及说明1、无负压供水设备系统框图2、无负压供水设备控制技术基本说明：系统设定一恒定压力值，如果管网压力高于设定压力值时，压力变送器将管网压力反馈给变频控制柜，自来水可通过直供管路直接到达用户管网对用户进行供水。
当市政管网压力变化或用户管网用水量变化使管压力低于设定压力时，压力变送器将管网压力反馈给变频控制柜中的PlD控制器，通过PlD控制器调整变频器的输出频率，启动水泵机组并调节水泵转速保持恒压供水；如果不能满足供水要求时，则控制柜将控制多台工频泵的启停和变频泵的转速，从而达到恒压变量供水的要求。
3、无负压供水设备负压消除技术基本说明：中崛ZBW无负压设备采用微机变频技术和有效的负压处理技术实现叠压供水。
具体如下：该设备通过真空补偿系统及全封闭结构实现了与自来水管网的直接串接，并且克服了对管网的不良影响。
该设备通过管网压力表、真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的真空度及水位信号，实时反馈，通过微机控制真空抑制器及稳流补偿器中的特殊装置动作，抑制负压产生，保证该设备不对城市管网产生影响。
当市政管网停水时，水泵机组仍可工作，直到稳流补偿器中的压力下降至电接点所设定的下限压力后自动停机，来水后自动开机。
停电时，水泵机组停止工作，自来水可通过直通管路进入用户管网。
来电时机组自动开机恢复正常供水。
4、无负压供水设备负压抑制系统：根据负压生成条件，采用智能化控制技术，根据管网要求，自动控制设备运行工况，当主管网压力在设定保护压力以上运行时，设备正常供水，当主管网压力在设定保护压力以下运行时，供水设备降压供水，自动调整设备运行工况，当主管网压力进一步降低到限制使用压力以下时，供水设备停止运行，使设备在满足管网制约条件下平滑，稳定地调节水泵出口流量，最大限度满足用户要求。
5、无负压供水设备小流量停机保压系统：可根据用户设备需要增设小流量停机保压系统，设备在正常工作时，变频器可设定工作下限频率，在小流量状态可实现设备保压停机，以保证设备最大限度的节能。

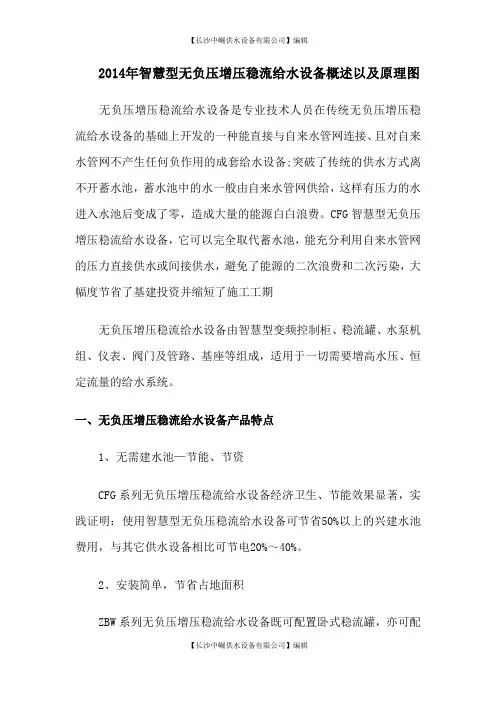

2014年智慧型无负压增压稳流给水设备概述以及原理图无负压增压稳流给水设备是专业技术人员在传统无负压增压稳流给水设备的基础上开发的一种能直接与自来水管网连接、且对自来水管网不产生任何负作用的成套给水设备;突破了传统的供水方式离不开蓄水池，蓄水池中的水一般由自来水管网供给，这样有压力的水进入水池后变成了零，造成大量的能源白白浪费。
CFG智慧型无负压增压稳流给水设备，它可以完全取代蓄水池，能充分利用自来水管网的压力直接供水或间接供水，避免了能源的二次浪费和二次污染，大幅度节省了基建投资并缩短了施工工期无负压增压稳流给水设备由智慧型变频控制柜、稳流罐、水泵机组、仪表、阀门及管路、基座等组成，适用于一切需要增高水压、恒定流量的给水系统。
一、无负压增压稳流给水设备产品特点1、无需建水池—节能、节资CFG系列无负压增压稳流给水设备经济卫生、节能效果显著，实践证明：使用智慧型无负压稳流给水设备可节省50%以上的兴建水池费用，与其它供水设备相比可节电20%～40%。
2、安装简单，节省占地面积ZBW系列无负压增压稳流给水设备既可配置卧式稳流罐，亦可配置立式稳流罐两种稳流罐具有不同的特点：卧式稳流罐占据空间小;立式稳流罐占地面积小。
稳流罐的制造、检验均符合GBl50《钢制压力容器》的规定，但因罐内不储存压缩气体，所以不须列入压力容器的管理范畴。
产品符合上海市食品卫生标准;3、用途广泛、适用性强ZBW系列无负压增压稳流给水设备可作生活供水用，也可作消防供水用。
可配置任意型号的水泵，当设备用于消防时，宜配备消防专用水泵;4、功能全、智能化程度高ZBW系列无负压增压稳流给水设备采用了先进的变频控制技术。
具有软启动，有过载、短路、过压、欠压、缺相、过热和失速保护等功能在异常，情况下能进行信号报警、自检、故障判断等，还可根据用水量的高低自动调节供水流量;5、产品先进、质量可靠ZBW系列无负压增压稳流给水设备使用的配件。
经过了诸多生产厂家的筛选，具有可靠的质量保证，产品中的关键零部件，如：电机、水泵轴承、变频器、断路器、接触器、继电器等还采用了国际、国内名牌产品;6、个性化设计、独树一帜ZBW系列无负压增压稳流给水设备可根据自来水管网压力稳定情况，配置小型气压罐，避免水泵频繁启动，以延长设备使用寿命，其蓄能、稳压性能更加显著。
真空泵维修/jq编辑自来水管道加压供水设备控制原理图自来水管道加压供水设备广泛应用于新建、扩建和改造的住宅楼、住宅小区、办公楼、宾馆、饭店生活用水，各种循环水系统。
自来水管道加压供水设备主要配件：1）主工作泵：常用单级或多级卧式或立式清水离心泵。
2）气压罐：在小流量甚至零流量持续时间较长，为更节电时设置。
3）变频控制柜：变频控制柜是变频给水设备的核心部分，一般由供货厂家按水泵功率配套供应。
4）无负压罐:与市政管网一体叠压消除负压，消除二次污染，智能补偿用水流量。
5）附件：主要包括连接管道，以及阀门、止回阀、安全阀（有小气压罐时）、压力表、压力继电器和底座等。
一般组装式设备由厂家组装好供货。
深井无塔变频供水设备控制原理图说明：无负压设备采用微机变频技术和有效的负压处理技术实现叠压供水。
具体如下：该设备通过真空补偿系统及全封闭结构实现了与自来水管网的直接串接，并且克服了对管网的不良影响。
该设备通过管网压力表、真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的真空度及水位信号，实时反馈，通过微机控制真空抑制器及稳流补偿器中的特殊装置动作，抑制负压产生，保证该设备不对城市管网产生影响。
当市政管网停水时，水泵机组仍可工作，直到稳流补偿器中的压力下降至电接点所设定的下限压力后自动停机，来水后自动开机。
停电时，水泵机组停止工作，自来水可通过直通管路进入用户管网。
来电时机组自动开机恢复正常供水。
第一章自来水管道加压供水设备变频性能特点:１．自来水管道加压供水设备配套的水泵、阀门等均为国产优质名牌产品，能保证设备的可靠运行。
２．控制元件选择档次高。
变频控制系统的核心部件变频调速器、可编程控制器、人机界面、空气开关、交流接触器、热继电器均采用国际品牌产品，确保各元件之间具有最佳的配合，使得整个系统的稳定性和可靠性进一步提高。
可根据用户的不同需要或不同的应用场合而选择不同的品牌，如西门子、三菱、富士、ABB、施耐德、梅兰日兰等。
控制系统丰富的管理及过程控制软件，由本公司专业工程师精心编制，实现了真正的人机对话以及参数设置窗口化、提问化，使得用户使用起来简单明了，即使初用者也只需通过人机界面的中文帮助功能进行正确的操作，所有的故障都将由系统进行监测、监控，并能准确指导用户进行排除。
高品质的电气元件保证了控制系统具有更高的可靠性，大大降低了设备的故障率，提高了使用寿命。
３．自来水管道加压供水设备技术先进，自动化程度高，控制核心可编程控制器（ＰＬＣ）采用日本富士公司或ＳＩＥＭＥＮＳ公司产品,其响应极快、精度极高,稳定性极好,可靠性极高,能确保系统在复杂的工况下，长期无故障运行，并具有强大的通讯功能和丰富的扩展功能。
４．自来水管道加压供水设备高效节能。
采用进口变频器，按需要设定供水压力，根据管网用水量来变频调节水泵转速，使水泵始终在高效率工况下运行，该设备同普通的无塔供水设备相比，节能效果达２０％。
５．自来水管道加压供水设备对电网冲击小，保护功能完善。
由于采用了ＰＬＣ控制多台水泵循环软启动方式，消除了水泵电机直接起动时对电网的冲击和干扰，并且设备控制系统具有短路、过流、过压、过载、欠压、缺相、过热等多种保护功能，大大提高了工作效率，延长了水泵的使用寿命。
６．自来水管道加压供水设备采用触摸式按钮操作。
自来水管道加压供水设备手动部分均采用集成电路制成的触摸式按键操作，不仅比采用传统的按钮、指示灯、转换开关操作使用方便，而且美观大方，使用寿命长。
７．人机界面触摸面板操作，设定参数灵活方便。
控制柜操作面板设有人机界面显示(触摸显示屏)，在人机界面上可通过触摸式按键灵活设定工作压力、频率下限、加速时间、减速时间、换泵时间、压力传感器量程等各种工作参数，能够显示系统时间、系统压力、设定压力，各泵工作状态等参数，并能在人机界面内查阅各种故障原因及处理方法。
８．自来水管道加压供水设备采用多台泵进行循环工作,系统根据供水量要求启动一台或多台主工作水泵,全部水泵的启动均用变频器进行软启动,系统电气及机械冲击很小;对于几台主泵的运行系统遵循先开先停、后开后停、循环变频启停、工作机会均等的原则进行选择工作,能有效延长每台水泵使用寿命.９．自来水管道加压供水设备压力控制精度为0.01Mpa。
１０．水泵切换压力误差设定。
设定了压力误差后，可避免水泵在设定值附近频繁启停。
１１．定时换泵功能。
由于自来水管道加压供水设备是根据管网用水量的多少来决定投入运行水泵的台数，所以当用水量长期在某一小范围内变化时就会使得某台水泵长期运行而磨损严重，而其他水泵长期不使用造成生锈，设定本功能后则可方便的解决该问题。
对于同流量的多台水泵，为使各泵平均工作时间相同，须设置定时换泵功能。
在设定了定时换泵功能后，当一台变量泵连续工作时间超过设定值后，且有变量泵处于休息状态，则变频器自动切换启动休息时间最长的变量泵，并停止原变量泵，以保证各台水泵运行时间均等，延长水泵使用寿命。
换泵时间可任意设定。
１２．定时开关机控制。
（可选功能）系统内设有实时时钟，数据可掉电保护。
如果用户只需要在一天中的某段时间内运行，则可设定每天的开机、关机时间，进行定时控制。
１３．当变频器发生故障时，能够自动转换至工频运行，确保供水不间断。
１４．爆管保护功能。
当外管网发生爆管后，设备可自动停止运行。
１５．突然停电后再来电，设备能够自动启动运行。
１６．可编程控制器具有RS485通讯接口，便于将各种参数传至上位计算机。
(附加功能)。
１７．设备符合JG/T3009－93标准。
１８．可适用于生活消防合用系统。
对于生活和消防合用供水系统,则设备可设定两个工作压力,一个为消防供水压力,一个为消防供水压力。
平时设备按生活设定压力运行，消防泵参与依次循环软启动，同时向消防管网补压，维持消防管网压力。
当有火警发生时，由消火栓破玻按钮、湿式报警阀上的压力开关、消防控制中心、控制柜上的消防强起按钮等发出消防信号，则PLC受到此信号并自动控制系统将供水压力提供到消防设定压力按消防所需水量，增加启动多台工作泵，供给生活和消防的全部用水量。
如果生活供水管网上装设有电动阀门，则设备在接到消防启动信号后，先关闭生活供水管网上的电动蝶阀，再将供水压力提高至消防设定压力，供给消防所需的全部用水量。
消防结束后，需手动恢复平时生活工作状态。
第二章器件选择1.1水泵的选择：1.1.1用户供水量的确定：设计流量应按生活用水的设计秒流量计算。
新建筑或生活小区已经由专业设计人员算出，不用单独计算，对于改造类型需重新计算。
本设计小区人数：m＝150000/12＝12500人小区户数：f＝12500/3.5＝3571户（每户平均3.5人）最高日生活用水量QD＝mqd/1000=rfqd/1000 其中：qd 用水定额（Ⅲ类住宅，qd＝190L/人）M 设计小区内的人数r 平均居住人数（通常r=3.5人/户） f 居民区的户数QD＝3.5 3571 190/1000=2375m3/d则最大小时流量QH＝KH QD/T =2.3*2375/24 =227.6 m3/h =63.2L/S 其中：T＝24h为每日用水时间KH 时间常数（Ⅲ类住宅，KH＝2.3）秒流量计算公式：Ⅲ类：Qq＝1.02 0.2 ＋0.0045Nq 其中Nq为用水当量Nq ＝n f＝4 3571＝14284 （nⅢ类＝4，每户平均用水量）Qq＝1.02 0.2 ＋0.0045Nq ＝1.02 0.2 ＋0.0045 14284 ＝24.378＋71.42 ＝95.8L/S由于f＝3571户》3000户，所以取QH与Qq中较大者作为供水标准，流量取Qq。
考虑选泵时留有裕度10％～15％，所以Qq按Qq （1＋10％）＝Qq 110％＝105.4L/S选泵。
消防用水量根据规范，人类小于2.5万人时，一次灭火用水量为15L/S，本小区人数为12500人，消防用水量选为15L/S,选泵时留有裕度10％，所以Qq消防＝Qq 110％＝15 110％＝16.5L/S。
1.1.2供水的扬程计算：在供水系统中，一般把最远最高层作为计算依据。
如果小区最远点的建筑不是最高的建筑，则必须选择两个最不利点分别计算供水扬程，并以供水扬程较大的建筑最远点供水扬程。
理论上，若0.1Pa 的压力可以获得10m扬程，因此，供水扬程可计算如下：H＝P/0.01 H 供水扬程P 供水压力0.01MPa扬程为1M，此设计给定水压为0.28Mpa，所以扬程H为28M。
1.1.3泵的选择：在水泵并联时，多台水泵的流量并不等于多台水泵每台水泵出水量之和。
根据公式，两台水泵并联时流量为单台的190％，三台水泵并联时，流量为单台的251％，四台水泵并联流量为单台的320％。
本设计流量为Qq 3.6＝105.4 3.6＝379.44M3/h。
选四台水泵每台水泵流量为379.44/3.2=118.575M3/hIS型单级单吸清水离心泵：适用于工业制药，饮料，化工等工矿和城市给水，排水，亦可用于农业排灌，结构简单，单级单吸轴向吸入。
根据流量与扬程，生活泵选用IS100 80 160型水泵四台。
IS100 80 160型水泵参数如下：流量为120M3/h，扬程为30M，转速为2900r/min，效率为78％，气蚀余量4.0，轴功率为11.2KW，电动机功率为15KW，重量为195Kg。
小区消防用水Qq＝16.5L/S，查规范有：六层最不利配水点，消火栓剩余压力为0.23Mpa，所以选水泵扬程为28＋23＝51M。
消防泵选用自吸水泵XFZ100 50型水泵一台。
XFZ100 50型水泵适用工厂，矿山，城市生活给排水，消防水，农用排灌，加热冷却，增压系统等，自吸水泵性能稳定，允许调速，断水自负水压稳定。
消防泵参数：流量60M3/h,扬程54M，转速2940r/min，效率61％，轴功率14.1KW，电动机功率22KW。
1.2电动机的选择：1.2.1电动机容量的选择：电动机的容量可以根据水泵的轴功率和电动机与水泵转速一致来选择1.2.3电动机的选择：生活供水水泵电动机选Y系列（IP23）三相异步电动机，Y160M 2型电动机四台。
电机参数：额定功率15KW，满载时：定子电流为29A，转速为2910r/min，效率为88％，功率因数为0.88，启动电流为额定电流的7倍，启动转矩为额定转矩的1.7倍，最大转矩为额定转矩的2.2倍。
消防泵电机选用Y系列（IP23）三相异步电动机。
Y360M 2型三相异步电动机额定功率为22KW，额定电压为380V，满载时，电流为43A，转速为2940r/min，效率为88％，功率因数为0.89，最大转矩为额定转矩的2倍。
1.3变频器的选择：1.3.1变频器介绍：近年来，许多变频器生产厂家都推出了专用于风机，水泵类负载的变频器，ABB公司的ACF601系列等，均可选用。
