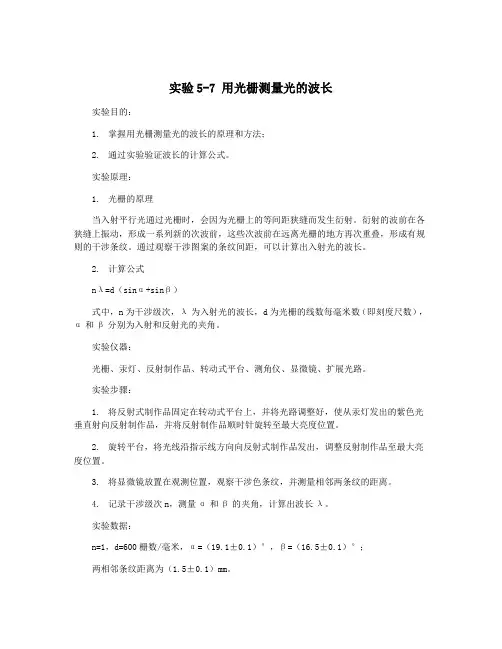

实验5-7 用光栅测量光的波长实验目的：1. 掌握用光栅测量光的波长的原理和方法；2. 通过实验验证波长的计算公式。

实验原理：1. 光栅的原理当入射平行光通过光栅时，会因为光栅上的等间距狭缝而发生衍射。

衍射的波前在各狭缝上振动，形成一系列新的次波前，这些次波前在远离光栅的地方再次重叠，形成有规则的干涉条纹。

通过观察干涉图案的条纹间距，可以计算出入射光的波长。

2. 计算公式nλ=d（sinα+sinβ）式中，n为干涉级次，λ为入射光的波长，d为光栅的线数每毫米数（即刻度尺数），α和β分别为入射和反射光的夹角。

实验仪器：光栅、汞灯、反射制作品、转动式平台、测角仪、显微镜、扩展光路。

实验步骤：1. 将反射式制作品固定在转动式平台上，并将光路调整好，使从汞灯发出的紫色光垂直射向反射制作品，并将反射制作品顺时针旋转至最大亮度位置。

2. 旋转平台，将光线沿指示线方向向反射式制作品发出，调整反射制作品至最大亮度位置。

3. 将显微镜放置在观测位置，观察干涉色条纹，并测量相邻两条纹的距离。

4. 记录干涉级次n，测量α和β的夹角，计算出波长λ。

实验数据：n=1，d=600栅数/毫米，α=（19.1±0.1）°，β=（16.5±0.1）°；两相邻条纹距离为（1.5±0.1）mm。

实验结果：根据计算公式，可得出计算公式的计算结果：λ=（4.75±0.45）×10^-7m（使用不确定度计算公式：δλ=λ×（δα/α+δβ/β+δd/d）= λ×（0.103））实验结论：通过本实验，我们学习了光栅测量光的波长的原理和方法，并通过实验验证了波长的计算公式。

实验结果表明，本实验具有一定的准确性和可靠性。

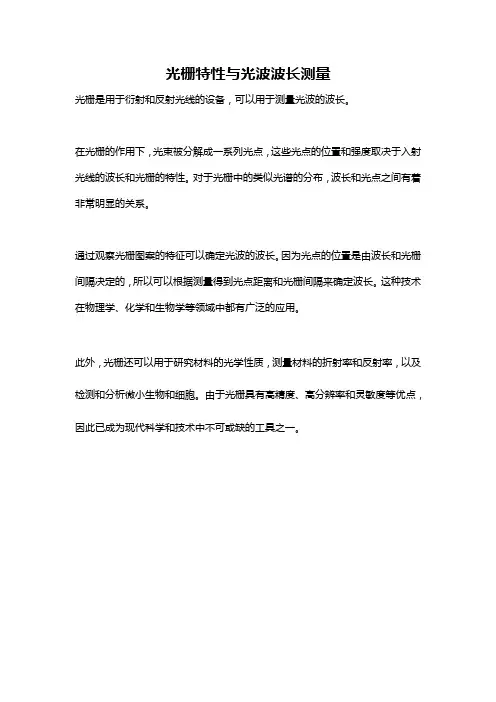

光栅特性与光波波长测量
光栅是用于衍射和反射光线的设备，可以用于测量光波的波长。

在光栅的作用下，光束被分解成一系列光点，这些光点的位置和强度取决于入射光线的波长和光栅的特性。

对于光栅中的类似光谱的分布，波长和光点之间有着非常明显的关系。

通过观察光栅图案的特征可以确定光波的波长。

因为光点的位置是由波长和光栅间隔决定的，所以可以根据测量得到光点距离和光栅间隔来确定波长。

这种技术在物理学、化学和生物学等领域中都有广泛的应用。

此外，光栅还可以用于研究材料的光学性质，测量材料的折射率和反射率，以及检测和分析微小生物和细胞。

由于光栅具有高精度、高分辨率和灵敏度等优点，因此已成为现代科学和技术中不可或缺的工具之一。

用透射光栅测光波波长在许多光学应用中，测量光波的波长是非常重要的。

测量光波波长的一种常用方法是使用透射光栅。

透射光栅是一种具有细微刻痕的光学元件，可以将光波分解成不同的频率或波长。

透射光栅通常由玻璃或塑料制成，具有非常高的精度和可重复性。

如果需要准确测量光波的波长，透射光栅是一个非常好的选择。

透射光栅的原理是根据光的干涉和衍射。

当光线通过透射光栅时，它会被分解成不同波长的光所组成的光谱。

透射光栅的表面通常具有许多细微刻痕，可以使光线在通过时发生干涉和衍射现象。

这些现象会导致不同波长的光经过光栅时发生不同的偏移，从而形成一个光谱。

为了测量光波的波长，需要将光线通过透射光栅。

通过传送和衍射现象，光线将分解成不同波长的光，从而形成一个光谱。

光谱上的不同峰值代表不同波长的光。

通过对这些峰值进行测量，可以推导出光波的波长。

为了实现这一目标，可以使用光谱仪。

光谱仪是一种非常精密的量测设备，可以将光谱数据转换为数字信号，从而提供高精度的波长测量。

使用光谱仪可以实现非常高的测量精度，并且可以同时测量多个波长的光，从而提高测试效率。

当测量光波波长时，需要考虑一些因素。

首先，必须确保透射光栅的精度和可重复性。

其次，必须保证测量环境光线的光谱和波长质量。

这通常需要在实验室内进行，以避免外部光照干扰。

最后，还需要根据要测量光的波长选择正确的透射光栅。

不同光波需要不同的光栅，以充分发挥其分光和分光效果。

如果使用不正确的透射光栅，测量结果可能会产生偏差。

总之，透射光栅是一种非常有用的工具，在测量光波的波长时得到广泛应用。

通过合理地选择透射光栅和测量设备，可以实现高精度和可重复的光波波长测量。

光栅测光波波长实验报告数据实验目的：本次实验的主要目的是通过使用光栅仪器来测量不同光波长的光线，以便于更好地了解光波的性质和特点。

实验原理：光栅是一种具有很高分辨率的光学仪器。

它通过将入射光线分成不同的光谱线，从而使得我们能够更准确地测量不同波长的光线。

光栅的原理基于菲涅尔衍射理论，即通过光的衍射现象来实现对不同波长的光线的测量。

实验步骤：1. 首先，我们需要将光栅放置在光源的前面，然后打开光源并调节到合适的亮度。

2. 然后，我们需要调整光栅的位置和角度，以便于获得尽可能多的光谱线。

3. 接下来，我们需要使用光电探测器来测量不同波长的光线，并记录每个光线的位置和强度。

4. 最后，我们需要使用公式来计算每个光线的波长，并将结果进行记录。

实验结果：在本次实验中，我们测量了五个不同波长的光线，分别是630nm、589nm、546nm、435nm和405nm。

通过对实验数据的分析，我们得出了每个光线的波长，如下所示：630nm：1.92×10^-6m589nm：1.70×10^-6m546nm：1.57×10^-6m435nm：1.27×10^-6m405nm：1.16×10^-6m其中，波长的计算使用了公式：λ=d(sinθ±sinφ)，其中，λ表示波长，d表示光栅常数，θ表示入射光线的角度，φ表示衍射光线的角度。

实验结论：通过本次实验，我们成功地使用光栅测量了不同波长的光线，并计算出了每个光线的波长。

实验结果表明，不同波长的光线在光栅上的位置和强度是不同的，这说明了光波的性质和特点。

此外，本次实验也证明了光栅是一种非常高效和准确的光学测量仪器，可以用于测量不同波长的光线。

光栅测定光波波长实验要求
光栅测定光波波长实验要求如下：
1. 实验原理：使用光栅原理来测定光波的波长。

光栅是一种有大量平行光栅线的透明介质，当光通过光栅时，会发生衍射现象，形成多个亮度不同的衍射光束。

根据衍射现象和光栅的特性，可以通过测量衍射光束的角度和光栅线数来计算光波的波长。

2. 实验仪器：光源、准直镜、透镜、光栅、平行光管、光电管、测量仪器等。

3. 实验步骤：
- 构建实验装置：将光源放置在准直镜前方，通过透镜将光线准直，使光线平行射向光栅。

将光栅安装在平行光管内，并调整角度使得光线垂直射向光栅。

- 对光栅进行调节：调整光栅的位置和角度，使得衍射的一级亮点清晰可见。

- 测量衍射角度：使用测量仪器测量衍射光束的角度。

可以通过测量衍射光束与水平方向的夹角来确定衍射角度。

- 计算波长：根据光栅的特性和测得的衍射角度，使用光栅公式进行计算，得到光波的波长。

4. 实验注意事项：
- 实验环境应保持暗室或低光强环境，以减少背景杂散光的干扰。

- 光栅和光源应调整到适当的位置和角度，使得衍射亮点清晰可见。

- 测量时应尽量避免手触摸光栅，以免对实验结果产生影响。

- 在测量角度时，应尽量减小误差，可以采取多次测量、平均值等方法来提高精度。

5. 实验结果分析：对测得的光波波长进行统计和分析，比较实验结果与理论值的差异，评价实验方法的准确性和可靠性。

光栅衍射法测光波波长实验报告目录一、实验目的与要求 (2)1. 实验目的 (2)2. 实验要求 (3)二、实验原理 (3)1. 光栅基本原理 (4)2. 衍射原理简介 (5)3. 光波波长测量方法 (6)三、实验仪器与材料 (7)1. 主要仪器 (8)双缝干涉仪 (8)读取装置 (9)2. 实验材料 (11)光波源 (11)透明介质 (13)测量尺 (14)四、实验步骤 (15)1. 光路搭建 (16)2. 数据采集 (18)3. 数据处理 (19)4. 结果分析 (20)五、实验结果与讨论 (20)1. 实验数据记录 (21)2. 数据处理与分析 (22)3. 结果讨论 (23)实验误差分析 (24)结果合理性探讨 (25)六、实验结论与展望 (26)1. 实验结论 (27)2. 实验不足与改进 (28)3. 未来研究方向 (30)一、实验目的与要求本次实验的目的是通过光栅衍射法测量光波的波长，光栅衍射作为一种重要的光学现象，在研究光的波动性和干涉性方面具有重要的应用价值。

通过本实验，我们希望能够加深对光栅衍射现象的理解，并准确地测量出光波的波长，进一步探究光波的特性。

本实验旨在通过光栅衍射法测量光波波长，加深对光栅衍射现象的理解，掌握相关实验技能和技术，为今后的学习和研究打下坚实的基础。

1. 实验目的理论联系实际：将所学的光学理论应用于实际问题解决中，通过实验手段验证理论的正确性。

掌握光栅衍射的基本原理：通过实验观察并分析光栅衍射现象，理解光栅对光的散射作用以及衍射图样的形成机制。

学习使用光栅仪器：熟练掌握光栅测长仪的使用方法，能够准确测量光栅常数。

提高实验技能：通过实际操作，提高动手能力、分析问题和解决问题的能力，培养科学严谨的实验态度。

拓展知识面：了解现代光学技术在其他领域的应用，如光谱分析、光学计量等，激发对光学技术的兴趣和探索欲望。

2. 实验要求准备实验器材，包括光源、光栅、透镜、光学仪器等。

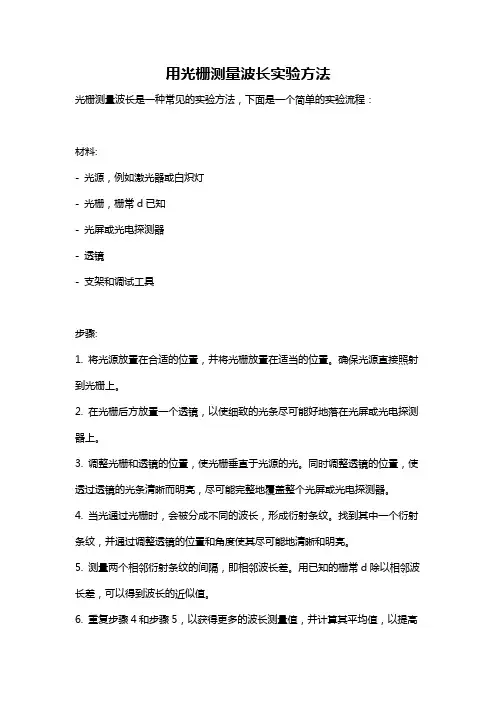

用光栅测量波长实验方法
光栅测量波长是一种常见的实验方法，下面是一个简单的实验流程：
材料:
- 光源，例如激光器或白炽灯
- 光栅，栅常d已知
- 光屏或光电探测器
- 透镜
- 支架和调试工具
步骤:
1. 将光源放置在合适的位置，并将光栅放置在适当的位置。

确保光源直接照射到光栅上。

2. 在光栅后方放置一个透镜，以使细致的光条尽可能好地落在光屏或光电探测器上。

3. 调整光栅和透镜的位置，使光栅垂直于光源的光。

同时调整透镜的位置，使透过透镜的光条清晰而明亮，尽可能完整地覆盖整个光屏或光电探测器。

4. 当光通过光栅时，会被分成不同的波长，形成衍射条纹。

找到其中一个衍射条纹，并通过调整透镜的位置和角度使其尽可能地清晰和明亮。

5. 测量两个相邻衍射条纹的间隔，即相邻波长差。

用已知的栅常d除以相邻波长差，可以得到波长的近似值。

6. 重复步骤4和步骤5，以获得更多的波长测量值，并计算其平均值，以提高
精确度。

注意事项:
- 调整光栅和透镜的位置和角度时要小心，以避免光线未正确聚焦或光栅与光源之间发生碰撞。

- 注意测量时环境的光线干扰。

最好在较暗的环境中进行实验。

- 在实验之前，可以先了解光栅的特性以及如何测量波长的公式，以更好地理解实验的原理和方法。

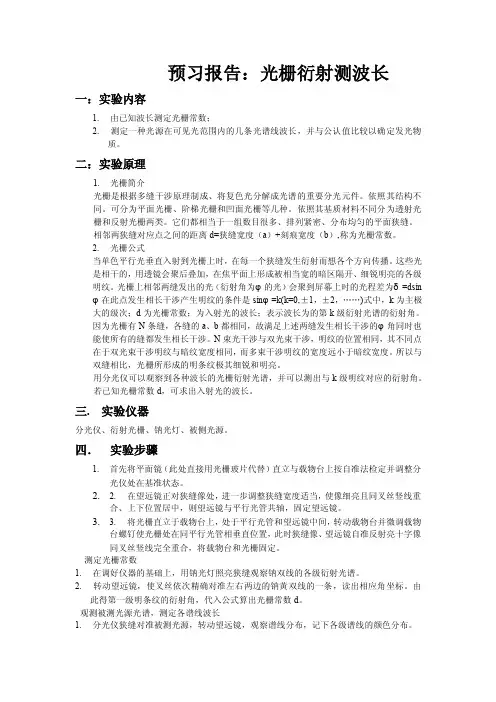

预习报告：光栅衍射测波长一：实验内容1.由已知波长测定光栅常数；2.测定一种光源在可见光范围内的几条光谱线波长，并与公认值比较以确定发光物质。

二：实验原理1.光栅简介光栅是根据多缝干涉原理制成、将复色光分解成光谱的重要分光元件。

依照其结构不同。

可分为平面光栅、阶梯光栅和凹面光栅等几种。

依照其基质材料不同分为透射光栅和反射光栅两类。

它们都相当于一组数目很多、排列紧密、分布均匀的平面狭缝。

相邻两狭缝对应点之间的距离d=狭缝宽度（a）+刻痕宽度（b）,称为光栅常数。

2.光栅公式当单色平行光垂直入射到光栅上时，在每一个狭缝发生衍射而想各个方向传播。

这些光是相干的，用透镜会聚后叠加，在焦平面上形成被相当宽的暗区隔开、细锐明亮的各级明纹。

光栅上相邻两缝发出的光（衍射角为φ的光）会聚到屏幕上时的光程差为δ=dsin φ在此点发生相长干涉产生明纹的条件是sinφ=k(k=0,±1，±2，……)式中，k为主极大的级次；d为光栅常数；为入射光的波长；表示波长为的第k级衍射光谱的衍射角。

因为光栅有N条缝，各缝的a、b都相同，故满足上述两缝发生相长干涉的φ角同时也能使所有的缝都发生相长干涉。

N束光干涉与双光束干涉，明纹的位置相同，其不同点在于双光束干涉明纹与暗纹宽度相同，而多束干涉明纹的宽度远小于暗纹宽度。

所以与双缝相比，光栅所形成的明条纹极其细锐和明亮。

用分光仪可以观察到各种波长的光栅衍射光谱，并可以测出与k级明纹对应的衍射角。

若已知光栅常数d，可求出入射光的波长。

三. 实验仪器分光仪、衍射光栅、钠光灯、被侧光源。

四．实验步骤1.首先将平面镜（此处直接用光栅玻片代替）直立与载物台上按自准法检定并调整分光仪处在基准状态。

2. 2.在望远镜正对狭缝像处，进一步调整狭缝宽度适当，使像细亮且同叉丝竖线重合、上下位置居中，则望远镜与平行光管共轴，固定望远镜。

3. 3.将光栅直立于载物台上，处于平行光管和望远镜中间，转动载物台并微调载物台螺钉使光栅处在同平行光管相垂直位置，此时狭缝像、望远镜自准反射亮十字像同叉丝竖线完全重合，将载物台和光栅固定。
