高三电学实验复习—测电源的电动势和内阻 包含答案

4测定电源的电动势和内阻（高考物理电学实验）组卷老师：莫老师一．实验题（共50小题）1．某同学设计了一个既可以测电阻由可以测电动势和内阻的实验电路，如图甲所示，实验室提供了一下实验器材：电源E（电动势为6V，内阻约为1Ω）定值电阻R0（阻值约为5Ω）电流表A（量程30mA，内阻约为0.5Ω）电流表B（量程0.6A，内阻约为1Ω）电压表C（量程8V，内阻约为5kΩ）电压表D（量程4V，内阻约为3kΩ）滑动变阻器F（阻值0﹣10Ω）滑动变阻器G（阻值0﹣500Ω）根据题中所给信息，请回答以下问题（1）电流表应选，滑动变阻器应选；（选填器材代号）（2）该同学操作正确无误，用U1、U2、I分别表示电表、、的读数，其数据如表所示：根据表中数据求得定值电阻R0=Ω（保留两位有效数字），其测量值真实值（填＞、＜或=）；该同学同时利用上表测得的数据求得电源的电动势和内阻，由误差分析可知，电动势的测量值电动势的真实值（填＞、＜或=）．（3）该同学进一步利用一个辅助电源E′，采用如图乙所示的电路测量电源的电动势，测量过程中，调节R后再调节R1，使得A1的示数变为0，测得多组数据，这样，电源电动势值电源电动势的真实值（填＞、＜或=）．2．为了测得一干电池的电动势和内阻，实验室提供了下列器材：A．待测电池组（电动势E约为3V，内阻r不超过2.5Ω）；B．电流表（量程0～0.6A，内阻小于1Ω）；C．电阻箱（0～99.99Ω）；D．滑动变阻器（0～10Ω）；E．单刀双掷开关、单刀单掷开关各一个及导线若干．考虑到干电池组的内阻较小，电流表的内阻不能忽略，他设计了如图甲所示的实验电路．（1）该同学先测电流表的内阻：①将开关S断开，滑动变阻器的阻值调到最大，开关K闭合，调节滑动变阻器的滑片P，使电流表A满偏；②将开关S接通C，保持阻值不变，调节阻值，使电流表A半偏，记下电阻箱的阻值为0.3Ω；③由以上操作可知电流表的内阻为Ω．（2）该同学再测干电池组的电动势和内阻：①将开关K断开，电阻箱的阻值调至最大，将开关S接通D；②调节电阻箱的阻值R，使电流表A有足够示数，改变R的值，测出几组I和R；③图乙是根据实验数据绘出的﹣R图象，由此可得待测干电池组的电动势E= V，内阻r=Ω．（计算结果均保留三位有效数字）3．某同学测量一节干电池的电动势和内阻，可供选择的器材有：电流表A（0～0.6A）电压表V1（0～3V）电压表V2（0～15V）滑动变阻器R1（10Ω，2A）滑动变阻器R2（500Ω，2A）2.5Ω的定值电阻R0电键S及导线若干．（1）实验中，电压表应选择（选填“V1”或“V2”），滑动变阻器选用（选填“R1”或“R2”）．（2）实验时，实物连接线路如图1所示，其中有一条导线未连接，请补画该导线．（3）连好电路后，该同学移动滑动变阻器，测量5组数据记录在表中．由表中数据可以看出，电流表示数变化明显，但电压表示数变化不明显，最有可能的原因是（A）电压表有故障（B）电池内阻太小（C）电流表量程太小（D）定值电阻R0太小（4）为使电压表的示数变化更明显，请在方框中画出合适的电路原理图2．4．容量和内阻是电池的两个重要参数，电池的容量就是电池放电时能输出的总电荷量，通常以安培小时（A•h）或毫安小时（mA•h）做单位．某实验小组为粗略测量手机电池在25℃下充满电时的内阻和容量，进行了如下实验：①控制电池温度为25℃；②正常使用手机至自动关机，取出电池，用数字电压表（视为理想电压表）测出电池电压U0=2.75V；③将电池装入手机，用充电器对手机充电至100%；④将电池从手机中取出，按图 1 接入电路，闭合K1，读出数字电压表的示数U1=4.18V；⑤接着闭合K2，读出数字电压表和电流表示数U2=4.16V、I2=0.20A，断开开关；⑥调节电阻R至合适的阻值且保持不变，闭合开关K1、K2的同时开始计时，每隔一段时间记录一次电流表和电压表的示数．当电压表示数降为U0=2.75V时断开开关，停止计时．下表是记录的三组数据，其他数据已描到图2中：完成下列问题：（1）该电池充满电时的内阻约为r=Ω；（2）将表中数据描在图2中并绘出I﹣t图线；（3）该锂电池的容量约为A•h（保留两位有效数字）；（4）之后，实验小组继续用上述方法（R的值不变）描绘出该锂电池在20℃、5℃和﹣10℃温度下电池的放电曲线如图3所示，可知下列说法正确的是．A．同一电池充满后在高温环境中比在低温环境中内阻小B．同一手机在低温环境比在高温环境中待机时间长C．锂电池的内阻是定值，无论如何使用均不会发生变化D．不同的使用方法和不同的使用环境，锂电池的实际容量会发生变化．5．如图（a）是一简易多用电表的电路图，其表盘如图（b）所示，下排刻度均匀，C为上排刻度线的中间刻度，但上排刻度线对应数据未标出，已知多用电表的表头选用的是内阻R A=10Ω，满偏电流I A=10mA的电流表为了测该多用电表电源的电动势，某同学在实验室找到了一个电阻箱，设计了如下实验：①将选择开关接2，红黑表笔短接，调节R1的阻值使电表指针满偏．②将红黑表笔与电阻箱相连，调节电阻箱的阻值使指针指在C处，此时电阻箱如图（c）所示．（1）根据该同学的实验，此多用电表C处刻度对应的阻值Ω．电表内电池的电动势（保留2位有效数字）为V．（2）若将选择开关接“1”，指针指在图（b）所示位置，其读数为mA．（3）将一未知阻值的电阻，接在已经欧姆调零的该多用电表两表笔之间，指针仍指在图（b）所示位置，试计算处该未知电阻的阻值为Ω．（保留2位有效数字）6．某同学利用图（1）所示器材测定一节干电池的电动势和内阻，请以笔画线代替导线完成实物连线图．在进行实验中，某次测量时电流表指针位置如图（2）所示，则其读数为A．7．某实验小组测定一节旧电池的电动势和内阻，实验原理如图1所示，图中所提供的滑动变阻器和电阻箱的规格均能满足实验需求，另外备有：灵敏电流计G 满偏电流I G=400μA，内阻R0=500Ω；电流表A满偏电流I A=0.6A，内阻R A≈1Ω，需接入原理图中A x和A y的位置，整个实验过程以尽量减小误差为原则，完成下列问题．（1）原理图中A x应选择（填“G”或“A”）（2）要把A y改装成量程为2V的电压表，则改装后的电压表内阻R V=Ω，需要把电阻箱R的阻值测量调至Ω．（3）闭合开关，移动滑动变阻器滑片的过程中电流表A某次指针的位置如图2所示，则其示数I=A．（4）实验过程中，调节滑动变阻器的阻值，得到多组A x和A y表的示数I x和I y，以I y为纵轴，I x为横轴描点作图，得到的I y﹣I x图象纵截距为b，斜率大小为k，则待测电池的电动势E=，内阻r=．（用b，k，R v表示）8．某同学设计了如图甲所示的电路来测量电源电动势E及内阻r和R1的阻值，实验器材有：待测电源（电动势E，内阻r），待测电阻R1，电压表V（量程为3V，内阻很大），电阻箱R（0～99.99Ω），单刀单掷开关S1，单刀双掷开关S2，导线若干．（1）先测电阻R1的阻值．A．闭合S1，将S2切换到a，调节电阻箱，读出其示数R0和对应的电压表示数U1；B．保持电阻箱示数不变，将S2切换到b，读出电压表的示数U2；C．则电阻R1的表达式为R1=；（2）该同学已经测得电阻R1=3.0Ω，继续测电源电动势E和内阻r，其做法是：闭合S1，将S2切换到a，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出了如图乙所示的﹣图线，则电源电动势E= V，电阻r=Ω；（3）利用如图（2）的方法所测得的电动势与真实值比较：E测E真（选填“大于”、“小于”、“等于”）9．某同学利用如图甲所示电路测定电源的电动势和内阻，闭合开关S后，变阻器的滑片P由变阻器的一端滑到另一端的过程，两电压表示数随电流表示数变化情况分别如图乙所示的U﹣I图象中的直线a、b所示，根据U﹣I图象中坐标轴所标了的数据，计算或回答下列问题：（1）图甲中电阻R0的测量值等于（用图乙中给出的坐标值表示），这个值与真实值相比较（选填“偏大”“偏小”或“相等”）．（2）电源的电动势E=，内阻=．（用图乙中给出的坐标值表示）（3）当变阻器的滑片P滑到最左端时，两个电压表的示数不相等，原因是．10．某实验小组利用如图甲所示电路测定一节电池的电动势和内电阻，备有下列器材：A、待测干电池B、电流表，量程3mAC、电流表，量程0.6AD、电压表，量程3VE、滑动变阻器，0～50ΩF、滑动变阻器，0～500ΩG、开关、导线若干（1）实验中电流表选用，滑动变阻器选用．（选填相应器材前的字母）．（2）根据图甲，用笔画线代替导线将图乙连接成完整电路．（3）一位同学测得的6组数据如表所示，其中5组数据的对应点已经标在图丙坐标纸上，请用“×”标出余下一组数据的对应点，并画出U﹣I图线．（4）根据（3）中所画图线可得出干电池的电动势E=V，内电阻r=Ω．11．某同学设计了如图甲所示的实验电路，电路中各个元件的参数为：电池组（电动势约6V，内阻r约2Ω）电流表（量程2.0A，内阻R A=0.2Ω）电阻箱R1（0～99.9Ω）待测电阻R2、定值电阻R0=1.0Ω开关及导线若干．他用该电路测电阻R2的阻值及电源的电动势和内阻．（1）该同学首先测出了R2的阻值．他的主要操作步骤是：先闭合开关S，将单刀双掷开关S l掷于b，读出电流表的示数I；然后将单刀双掷开关S1掷于a，调节电阻箱的电阻值为1.0Ω时，电流表的示数也为I．电阻R2的阻值为Ω．（2）他接着利用该电路测电源电动势和内电阻．①其主要实验步骤为：A．将S1掷于a，调节电阻箱R1的阻值至（填“最大值”或“最小值”），之后闭合开关S；B．调节电阻箱R1，得到一系列电阻值R和电流I的数据；C．断开开关，整理实验仪器．②图乙是他根据实验数据绘出的﹣R图象，图象纵轴截距与电源电动势的乘积代表，电源电动势E=V，内阻r=Ω（计算结果保留两位有效数字）．③若电流表的内阻未知，仍按上述方案进行测量，则电动势的测量值真实值，内阻的测量值真实值（填“大于”、“小于”或“等于”）．12．某实验小组利用如图甲所示的电路测定电源的电动势和内阻，提供的器材为：A．干电池两节，每节电池的电动势为1.5V，内阻未知B．直流电压表V1、V2，内阻很大C．直流电流表A，内阻可忽略不计D．定值电阻R0，阻值未知，但不小于5ΩE．滑动变阻器F．导线和开关（1）该同学设计了如图甲所示的电路，请你用画线做导线正确连接图乙所示的实物图．（2）该同学利用图乙电路完成实验时，由于某跟导线发生断路故障，因此只记录了一个电压表和电流表的示数，如表所示：试利用表格中的数据作出U﹣I图．由图象可知，两节干电池总电动势值为V，总内阻为（结果保留三位有效数字）．由计算得到的数据可以判断能够正确示数的电压表应为表（选填“V1”或“V2”）．13．学习了“测量电源的电动势和内阻”后，物理课外活动小组自制了一个西红柿电池组，设计了如图所示的实验电路测定电流表的内阻，并用多种方法测量该电池组的电动势与内阻，请协助完成实验．（1）闭合开关S1和S2，调节电阻箱并记录电阻箱的示数R、电流表（灵敏）的示数I0和电压表的示数U0，由此可知电流表的电阻R A为（用上述量表示）．（2）闭合开关调节R，仅读出电流I和电压U，并测出多组数据，作出U﹣I图线可得出电池组的电动势和内阻，此种办法测量的电动势与真实值相比（填“偏大”或“相等”），内阻的测量值与真实值相比（填“偏大”“偏小”或“相等”）．（3）断开S1闭合S2，仅由多组电流表示数I和电阻箱的示数R，运用实验数据作出﹣R图线为一条倾斜的直线，且该直线的斜率为k，纵截距为b，则该电池组的电动势为，内阻为（用k、b、R A表示）．14．用如图所示的电路测量电池的电动势和内阻，定值电阻R1=16Ω．（1）闭合开关S后，电压表V1无读数，电压表V2有读数，经检查发现电路中存在断路故障，则该故障可能在（选填“ab”、“bc”或“cd”）两点间．（2）排除故障后，闭合开关S，调节滑动变阻器的阻值，记录多组电压表的示数U1、U2，如表所示．请根据表中数据在图乙中作出U2﹣U1图象．（3）由图象可知，电源电动势E=V，内阻r=Ω．（结果均保留两位有效数字）（4）实验中，产生系统误差的主要原因是．15．某些固体材料受到外力后除了产生形变，其电阻率也要发生变化，这种由于外力的作用而使材料电阻率发生变化的现象称为“压阻效应”．现用如图1所示的电路研究某长薄板电阻R x的压阻效应，已知R x的阻值变化范围为几欧到几十欧，实验室中有下列器材：A．电源E（电动势约为3V，内阻约为1Ω）B．电压表V（量程0～3V，内阻r1约为5kΩ）C．电流表A（0～0.6A，内阻r2=1Ω）D．开关S，定值电阻R0（1）为了实验既安全又有多组数据，定值电阻R0的阻值应该选用A．0.5Ω B．5Ω C．50Ω D．500Ω（2）实验时测得长薄板电阻RX两端的电压（U）随压力（F）变化的关系如图乙所示，则该薄板的电阻随压力的增大而，如果不考虑物体的形变，则薄板电阻率可能与压力成（选填“一次函数”“二次函数”或“反比函数”）关系变化；（3）若实验中得到的电压表和电流表的示数作出U﹣I图象如图丙所示，R0用第一问中选择的阻值，则电源的电动势E=V，内阻r=Ω（结果保留两位有效数字）16．某位同学利用图1所示电路测量电源电动势和内阻，（1）实验时多次改变电阻箱的阻值，记录电阻箱阻值R和电压表读数U，并在计算机上显示出如图2所示的﹣关系图线，由图线可知电池的电动势E a= V，内阻r a=Ω，该实验系统误差主要来自．（2）实验中，随着变阻箱阻值的改变，电压表的示数U以及电池内阻消耗的功率P都会发生变化．图3的各示意图中正确反映P﹣U关系的是．17．为了测定电源电动势E的大小、内电阻r和定值电阻R0的阻值，某同学利用DIS设计了如图（a）所示的电路，闭合电键S1，调节滑动变阻器的滑动触头P 向某一方向移动时，用电压传感器1、电压传感器2和电流传感器测得数据，并根据测量数据计算机分别描绘了如图（b）所示的M、N两条U﹣I直线．请回答下列问题：（1）由图（b）中的M、N两条直线可知A．直线M是根据电压传感器1和电流传感器的数据画得的B．直线N是根据电压传感器2和电流传感器的数据画得的C．两直线相交时滑动变阻器的滑动触头P滑到了最左端D．两直线相交时定值电阻R0上消耗的功率为1.50W（2）根据图（b）可以求得定值电阻R0=Ω，电源电动势E=V，内电阻r=Ω．18．某同学利用下列器材测量两节干电池串联的电动势和内阻．A．待测干电池两节（两节总内阻约3Ω）B．电压表V1、V2（量程均为3V）C．定值电阻（R0=2Ω）D．滑动变阻器R1（最大阻值5Ω，允许最大电流2A）E．滑动变阻器R2（最大阻值50Ω，允许最大电流1A）F．导线和开关（1）实验中滑动变阻器应选择（填入正确选项前的标号）；（2）根据如图甲所示的电路图，请在图乙实物图中用笔画代替导线完成实物图连接．（3）实验中，读出电压表V1和V2的数据U1、U2，调节滑动变阻器R，将相应数据描绘成如图丙所示的U1﹣U2图象，则两节干电池的总电动势E=V，总内阻r=Ω．（计算结果保留两位有效数字）（4）关于本实验系统误差，下面分析正确的是A．V1和V2分流作用对系统误差均有影响B．V1和V2分流作用对系统误差均无影响C．系统误差主要是由V1的分流作用引起的D．系统误差主要是由V2的分流作用引起的．19．测量一干电池组的电动势和内电阻所用器材如下，连线图如图甲所示：A．电流表A：量程0～100mA、内阻为16.0Ω；B．电压表V：量程0～3V、内阻约为30KΩ；C．干电池组E：电动势待测、内阻待测；D．滑动变阻器R：0～10Ω；E．定值电阻R0：电阻值为4.0Ω；F．单刀单掷开关S，导线若干．实验时测量出电流表A的示数I和电压表V的示数U，对应的数据画出如图乙所示的U﹣I图象，利用图象可求出该千电池组的电动势为E=V，内电阻为r=Ω（结果均保留两位有效数字）小电珠L的额定电压为3.8V，现已测出其伏安特性曲线如图丙所示，它的额定电功率P=W．额将L接在上面所测干电池组的两极上并接通电路，则L消耗的实际电功率P= W．（结果均保留两位小数）20．在做“测定电源的电动势和内阻”实验时，所给器材有：阻值为R0的定值电阻、数字电压表（选择开关已经置于直流电压挡位）、被测电池组、电阻箱和开关．（1）请在图1中完成电路图连线，定值电阻在电路中的作用是充当．（2）正确连接电路之后，闭合开关S，调整电阻箱的阻值R，读出电压表的示数U，再改变电阻箱阻值R，读取多组数据，作出了如图1所示的﹣图象．图象某点对应的横坐标与纵坐标的比值的物理意义是．该直线与纵轴交点纵坐标约为0.11V﹣1，根据此图象可求得被测电池组的电动势E为V；内阻r为Ω．21．回答下列问题：（1）如图甲，是多用电表简化电路图，作为电压表使用时，选择开关应接，作为欧姆表使用时，选择开关应接．（填1.2或3）使用时，电流一定从端流入多用电表（填A或B），（2）利用多用电表和电阻箱测量电源的电动势和内阻的电路如图乙，调节电阻箱，记录多组电阻箱示数R和多用电表示数I，作出R﹣的图线如图丙．由图丙可求得电动势E=V，内限r=Ω．（结果均保留2位有效数字）忽略偶然误差，本实验侧得的E测、r测与真实值比较：E测E真，r测r真（选填“＜”、“=”、或“＞”）22．某同学做“测定电源的电动势和内阻”的实验中，所提供的器材有：待测电池（电动势E约为6V，内阻未知）；电流表G （量程0～6.0mA，内阻r1=100Ω）；电流表A （量程0～0.6A，内阻r2=6Ω）；定值电阻R1=300Ω；定值电阻R2=1000Ω；滑动变阻器R3（阻值范围0～30Ω）；开关S，导线若干．（1）在实验器材中未配有电压表，需对电流表G进行改装测量，则定值电阻R 选用（选填“R1”或“R2”）．（2）在实验中，某同学采用了实验电路图（填甲或乙），在实验中测出了电流表A、G的示数I、I g，根据数据做出了I g﹣I图象中的I图线．另一同学采用了实验电路图（填甲或乙），根据实验数据得到同一个I g﹣I图象中的II图线．（3）根据实验误差较小图线分析，可得被测电池的电动势E=V，内阻r=Ω．（保留2位有效数字）．23．研究性学习小组的同学们用如图1甲所示的电路测量两节干电池串联而成的电池组的电动势E和内电阻r．实验室提供的器材如下：电压表，电阻箱（阻值范围0～999.9Ω）；开关、导线若干．①请根据图1甲所示的电路图，在图1乙中画出连线，将器材连接成实验电路．②某同学开始做实验，先把变阻箱阻值调到最大，再接通开关，然后逐次改变电阻箱接入电路的阻值R，读取与R对应的电压表的示数U，并将相应的数据转化为坐标点描绘在U﹣U/R图中．请将图1丙、丁中电阻箱和电压表所示的数据转化为坐标点描绘在图2所示的坐标系中（用“+”表示），并画出U﹣U/R图线；③根据图2中实验数据绘出的图线可以得出该电池组电动势的测量值E= V，内电阻测量值r=Ω．（保留3位有效数字）④实验测量都存在误差，关于本实验的误差，下列说法中正确的是（选填选项前的字母）．A．由于读数所引起的误差属于偶然误差B．利用图象法处理本实验数据可以减小系统误差C．由于电压表内阻引起的误差属于系统误差D．电压表的内阻越大，其引起的误差越大⑤不同小组的同学分别用不同的电池组（均由同一规格的两节干电池串联而成）完成了上述的实验后，发现不同组的电池组的电动势基本相同，只是内电阻差异较大．同学们选择了内电阻差异较大的甲、乙两个电池组进一步探究，对电池组的输出功率P随外电阻R变化的关系，以及电池组的输出功率P随路端电压U 变化的关系进行了猜想，并分别画出了如图3所示的P﹣R和P﹣U图象．若已知甲电池组的内电阻较大，则下列各图中可能正确的是（选填选项的字母）．24．某同学要测定一节干电池的电动势和内阻，现有下列器材可供选用：A．电压表（0～3V，内阻约5kΩ）B．电流表（0～100mA，内阻1Ω）E．滑动变阻器R3（阻值0～15Ω）F．滑动变阻器R（阻值0～1000Ω）F．开关、导线若干操作步骤如下：（1）请用笔画线代替导线在图甲中完成实物连接图，要求滑动变阻器的滑片P 自左向右滑动时电流表示数变小（2）为了得到合理的实验结果，滑动变阻器应选（填E或F）（3）用此方法测量该电池的电动势和内阻，并把测量结果记录在图乙所示的图中，由图可知电池的电动势为V，内阻为Ω25．某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：A．被测干电池一节B．电流表1：量程0～0.6A，内阻r=0.3ΩC．电流表2：量程0～0.6A，内阻约为0.1ΩD．电压表1：量程0～3V，内阻未知E．电压表2：量程0～15V，内阻未知F．滑动变阻器1：0～10Ω，2AG．滑动变阻器2：0～100Ω，1AH．开关、导线若干伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差，在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻．（1）在上述器材中请选择适当的器材（填写器材前的字母）：电流表选择，电压表选择，滑动变阻器选择．（2）实验电路图应选择如图中的（填“甲”或“乙”）；（3）根据实验中电流表和电压表的示数得到了如图丙所示的U﹣I图象，则在修正了实验系统误差后，干电池的电动势E=V，内电阻r=Ω．26．根据如图甲电路，可以测出定值电阻R0的阻值以及电源的电动势E和内阻r，图中R是电阻箱（0～999.9Ω），两个电表都是相同的电压表（分别用V1和V2表示，对应的示数分别为U1、U2）．①请在虚线框内画出图甲中实物连接电路对应的电路图（原理图）②接通电源实验，调节电阻R，当其各转盘位置及两电表（没有标出刻度值）示数如图乙所示时，可读得电阻箱的阻值R=Ω，已知此时V1的读数为U1﹣2.60V时，则V2的读数应该为U2=V，可求得定值电阻R0=Ω（保留3位有效数字）③测出R0后，再次调整电阻箱R，改变并记录多组的（R，U1，U2）值，A、B两位同学根据表格中的数据，分别画出如图丙的（A）、（B）图线；假设图中的纵截距和横截距均已得出（即图中a1、a2和b1、b2为已知），则由图线（A）可得出电源电动势E=；由图线（B）可得出电源内电阻r=．27．在测电源的电动势和内阻的实验中，提供的电表量程有些偏小，于是采用了如图甲所示的电路进行测量．其中定值电阻R1的阻值是3Ω，R2的阻值为6Ω，电流表和电压表都为理想电表．（1）在实物连线图乙中，缺少几条导线，请用笔画线代替导线，在图中补上缺少的几条导线，使之成为一个完整的、正确的电路实物连线图．（2）调节滑动变阻器R P阻值的大小，记录多组U、I数据，画出如图丙所示的U ﹣I图象，根据图象可计算出该电源的电动势为V，电源的内阻为Ω．（结果保留三位有效数字）（3）实际上，电流表的内阻并不等于零，电压表的内阻也不是无限大，从系统误差的角度来看，电源的内阻比其真实内阻．（填下面选项前的字母）A．偏大B．偏小C．准确．28．利用如甲图所示电路，可用伏安法测定某一电源的电动势和内阻，其中虚线框内为用灵敏电流计G改装的电压表V，A为标准电流表，E1为待测电源，S为开关，R为滑动变阻器（1）已知灵敏电流计G的满偏电流I g=200μA，按如图乙所示电路，用半偏法测定灵敏电流计G的内电阻r g，其中电阻R4约为1kΩ，为使r g的测量值尽量准确，在以下器材中，电源E2应选用，电阻R3应选用，电阻R2应选用（选填器材前的字母）。

实验：测定电源的电动势和内阻1．为精确测量电源的电动势和内阻，实验小组设计了图甲所示电路，图中S2为单刀双掷开关，定值电阻R0=4Ω．实验时先闭合开关S1，然后分别将S2先后接到1和2，移动滑动变阻器滑片，记录多组电压表和电流表的读数U和I，最后通过描点得到图乙所的两条U-I关系图线。

（1）请根据图甲，在图丙中将单双掷开关连入电路________。

（2）若只考虑系统误差，当单刀双掷开关拨向1时，r测________r真；当单刀双掷开关拨向2时，E测________E真（填“大于”、“等于”、“小于”）。

（3）根据图乙可知电源电动势E=________V，内阻r=________Ω。

（结果均保留2位有效数字）2．为了测定某电源的内阻，实验室提供了如下器材：电阻箱R、定值电阻R0、两个电流表A1和A2、电键S1、单刀双掷开关S2、待测电源、导线若干，现实验小组成员设计如图甲所示的电路图来完成实验。

（1）闭合电键S1，断开单刀双掷开关S2，调节电阻箱的阻值为R1，读出电流表A2的示数I0；将单刀双掷开关S2合向1，调节电阻箱的阻值，使电流表A2的示数仍为I0，此时电阻箱阻值为R2，则电流表A1的阻值R A1=______。

（用本问所述字母表示）（2）将单刀双掷开关S2合向2，多次调节电阻箱的阻值，记录每次调节后的电阻箱的阻值R及电流表A1的示数I，实验小组成员打算用图象分析I与R的关系，以电阻箱电阻R为横轴，为了使图象是直线，则纵轴y应取______。

A ．IB ．I 2C ．1I D ．21I（3）若测得电流表A 1的内阻为1Ω，定值电阻R 0=2Ω，根据②选取的y 轴，作出y -R 图象如图乙所示，则电源的内阻r =_______Ω。

（4）若不考虑由于读数等操作产生的偶然误差，按照本实验方案测出的电源内阻值_______。

（选填“偏大”、“偏小”或“等于真实值”）3．若将一个电源（ 电动势为E ，内阻为r ）和一个定值电阻（阻值为R ）按照图a 或图b 方式连接，则两图中虚框内整体均可视作一个“等效电源”，设两图中“等效电源”的电动势和内阻分别为a a E r 、和b b E r 、，理论推导表明：图（a ）中a E E =，a r R r =+ ；图（b ）中b R E E R r =⋅+，b Rr r R r=⋅+（1）现将一电源（电动势E =3V ，内阻r = 1Ω）和电阻R 1=1Ω和R 2=2Ω，按照图c 方式连接，若上述理论公式成立，则图c 虚框部分“等效电源”的电动势c E 和内阻c r c r 应分别为c E =______V ，c r =___Ω。

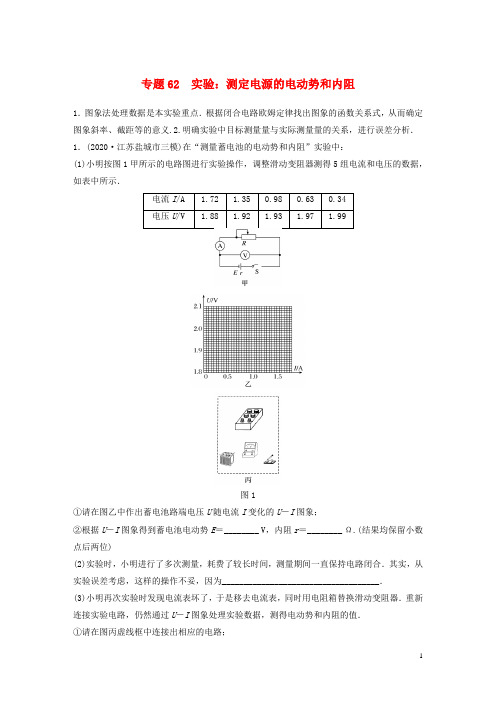

专题62 实验：测定电源的电动势和内阻1．图象法处理数据是本实验重点．根据闭合电路欧姆定律找出图象的函数关系式，从而确定图象斜率、截距等的意义.2.明确实验中目标测量量与实际测量量的关系，进行误差分析．1．(2020·江苏盐城市三模)在“测量蓄电池的电动势和内阻”实验中：(1)小明按图1甲所示的电路图进行实验操作，调整滑动变阻器测得5组电流和电压的数据，如表中所示．电流I/A 1.72 1.350.980.630.34电压U/V 1.88 1.92 1.93 1.97 1.99图1①请在图乙中作出蓄电池路端电压U随电流I变化的U－I图象；②根据U－I图象得到蓄电池电动势E＝________ V，内阻r＝________ Ω.(结果均保留小数点后两位)(2)实验时，小明进行了多次测量，耗费了较长时间，测量期间一直保持电路闭合．其实，从实验误差考虑，这样的操作不妥，因为____________________________________．(3)小明再次实验时发现电流表坏了，于是移去电流表，同时用电阻箱替换滑动变阻器．重新连接实验电路，仍然通过U－I图象处理实验数据，测得电动势和内阻的值．①请在图丙虚线框中连接出相应的电路；②简要说明得到U －I 图象中电流I 数据的方法______．答案 (1)①见解析图 ②2.03 0.09 (2)干电池长时间使用后，电动势和内阻会发生变化，导致实验误差增大(3)①电路连接见解析 ②I ＝UR解析 (1)①画出的U －I 图象如图；②由图线与纵坐标的交点可知：E ＝2.03 V r ＝ΔU ΔI ＝2.03－1.881.72－0Ω≈0.09 Ω. (2)干电池长时间使用后，电动势和内阻会发生变化，导致实验误差增大．(3)①移去电流表，同时用电阻箱R 替换滑动变阻器，重新连接电路，电路图及电路连接如图所示：②根据①电路图和欧姆定律得I ＝UR.2．某同学利用以下器材测量一节干电池的电动势和内阻，实验原理如图2甲所示．图2电压表V(量程3 V ，内阻约为10 kΩ) 电流表G(量程3 mA ，内阻R g ＝100 Ω)滑动变阻器R (阻值范围0～10 Ω，额定电流2 A) 定值电阻R 0＝0.5 Ω 开关S 和导线若干(1)该同学将电流表G 与定值电阻R 0并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是________ A(结果保留一位有效数字)．(2)该同学利用上述实验原理图进行实验测得多组数据，以电流表G 的读数I 为横轴，以电压表V 的读数U 为纵轴，绘出了如图乙所示的图线，根据图线可求出干电池的电动势E ＝________ V ，内阻r ＝________ Ω.(结果均保留到小数点后两位)(3)这样测得的电动势________，内阻________．(均选填“偏大”“偏小”或“不变”) 答案 (1)0.6 (2)1.48(1.47～1.49均可) 0.84(0.76～0.90均可) (3)偏小 偏小 解析 (1)当电流表G 的指针达到满偏时，定值电阻R 0中的电流IR 0＝I g R gR 0＝0.6 A ，改装后的电流表对应的量程为I m ＝I g ＋IR 0＝3 mA ＋0.6 A ＝0.603 A≈0.6 A.(2)电流表改装后其量程扩大了200倍，即电路中的总电流是电流表读数的200倍，由闭合电路欧姆定律有E ＝U ＋200Ir ，对照题图乙，变换为U ＝E －200r ·I ，图线在纵轴的截距等于干电池的电动势，E ＝1.48 V ，图线的斜率的绝对值为200r ＝⎪⎪⎪⎪⎪⎪1.48－1.062.5×10－3 Ω，解得内阻r ＝0.84 Ω. (3)由于电压表不是理想电表，则实际通过电池的电流大于改装后电流表的读数，可知测得的电动势偏小，内阻偏小．3．(2020·四川眉山市诊断)同学们利用西红柿自制了水果电池，现在通过实验测量水果电池的电动势和内阻，(1)甲同学采用图3(a)测量电路测量水果电池的电动势，用3 V 电压表测量结果如图(b)所示，读数为______ V ，测量结果比水果电池电动势________(选填“偏小”“偏大”或“相等”)．图3(2)实验室可提供以下器材，乙同学设计了电路图测量水果电池电动势和内阻．微安表(0～300 μA，内阻R g ＝100 Ω)；电阻箱R (0～9 999 Ω)；开关一个；导线若干． ①请在如图(c)所示的虚线框中画出乙同学设计的电路图；②同学们完成了实验数据记录，通过图象法来分析数据，作出R 与1I的图象如图(d)所示，则电源电动势为________，水果电池的内阻为________．(结果均保留三位有效数字) 答案 (1)0.72(0.71～0.75均可) 偏小 (2)①见解析图 ②1.22 V(1.16～1.22均可) 250 Ω解析 (1)电压表的分度值为0.1 V ，由题图(b)可知，电压表的读数为0.72 V ，由于误差，0.71～0.75 V 均可．由于电池有内阻，则电压表测的为电源路端电压，则测量值小于电动势． (2)由题所给器材可知，可用微安表和电阻箱进行测量，电路图如图根据闭合电路欧姆定律有E ＝I (R ＋R g ＋r )变形得 R ＝EI－R g －r 电动势等于图象斜率为E ＝k ＝4.44－0.4V≈1.22 V 由于误差，1.16～1.22 V 均可． 截距的绝对值为R g ＋r ＝350 Ω则r ＝350 Ω－100 Ω＝250 Ω.4．(2020·吉林长春市模拟)某同学要测定一电源的电动势E 和内阻r ，实验器材有：一个DIS 电流传感器(可视为理想电流表，测得的电流用I 表示)，一个电阻箱(阻值用R 表示)，一个开关和导线若干．该同学设计了如图4甲所示的电路进行实验和采集数据．图4(1)该同学设计实验的原理表达式是E ＝________(用r 、I 、R 表示)．(2)该同学在闭合开关之前，应先将电阻箱调到________(选填“最大值”“最小值”或“任意值”)，实验过程中，将电阻箱调至如图乙所示位置，则此时电阻箱接入电路的阻值为_____ Ω.(3)该同学根据实验采集到的数据作出如图丙所示的1I－R 图象，则由图象可求得，该电源的电动势E ＝______ V ，内阻r ＝________ Ω.(结果均保留两位有效数字)答案 (1)I (R ＋r ) (2)最大值 21 (3)6.3(6.1～6.4均可) 2.5(2.4～2.6均可) 解析 (1)根据闭合电路欧姆定律，该同学设计实验的原理表达式是E ＝I (R ＋r )． (2)根据实验的安全性原则，在闭合开关之前，应先将电阻箱调到最大值． 根据电阻箱读数规则，电阻箱接入电路的阻值为2×10 Ω＋1×1 Ω＝21 Ω. (3)由E ＝I (R ＋r )可得 1I ＝1ER ＋r E1I －R 图象斜率等于k ＝1E ＝4－122－3.5 V －1得E ≈6.2 V，由于误差，6.1～6.4 V 均正确1I－R 图象的截距b ＝r E＝0.4得r ≈2.5 Ω由于误差，2.4～2.6 Ω均正确．5．(2020·江西红色七校联考)为测定一电池的电动势和内阻，甲和乙两位同学先后用一套实验仪器来测量电池的电动势和内阻，其中R 、R 0分别是电阻箱和定值电阻，R 0＝2 Ω.实验时甲、乙分别设计了如图5甲和乙所示的两个电路，实验记录电阻箱R 的阻值以及对应电压表的示数U .据实验记录的数据作出关系图线丙和丁．图5(1)可以判断图线丁是利用图________(选填“甲”或“乙”)电路进行实验所作出的． (2)依据实验数据绘出的1U －1R图线如图戊所示，则电源电动势E ＝________ V ，内阻r ＝________ Ω.(计算结果均保留两位有效数字) 答案 (1)乙 (2)2.9 2.2解析 (1)对题图甲，由闭合电路欧姆定律有U R 0＝E R ＋R 0＋r ，可得1U ＝R ER 0＋R 0＋rER 0，所以图线丙是利用题图甲电路进行实验所作出的；对题图乙，由闭合电路欧姆定律有U R ＝ER ＋R 0＋r，可得1U ＝1E ＋R 0＋r E ·1R，所以图线丁是由题图乙电路进行实验所作出的．(2)由(1)中分析出的表达式，结合题图戊可知，1E ＝0.34 V －1，解得E ＝2.9 V ，R 0＋r E ＝0.77－0.340.3A－1，解得r＝2.2 Ω.6．(2020·天津市河西区3月调研)某同学要测量一节干电池的电动势和内阻．老师提供的以下器材A．电压表V(15 V，内阻约为10 kΩ)B．电流表G(量程3.0 mA，内阻R g＝10 Ω)C．电流表A(量程0.6 A，内阻约为0.5 Ω)D．滑动变阻器R1(0～20 Ω，10 A)E．滑动变阻器R2(0～100 Ω，1 A)F．定值电阻R3＝990 ΩG．开关S和导线若干(1)用所给的器材在下面方框中画出实验的原理图；(2)为了能准确地进行测量，同时为了操作方便，实验中应选用的滑动变阻器是________(填写器材前面的编号)；(3)该同学利用上述实验原理图测得以下数据，并根据这些数据绘出了如图6所示的图线，根据图线可求出电源的电动势E＝________ V(保留三位有效数字)，电源的内阻r＝________ Ω(保留两位有效数字)．序号12345 6电流表G1.37 1.35 1.26 1.24 1.18 1.11(I1/mA)电流表A0.120.160.210.280.360.43(I2/A)图6答案 (1)见解析图 (2)D (3)1.48 0.84解析 (1)一节干电池的电动势大约为1.5 V ，而电压表的量程却达到15 V ，读数不到刻度盘十分之一，无法准确读数，故提供的电压表无法使用，需要电流表G 串联R 3改装成电压表使用，实验的原理图如图．(2)为了便于调节，滑动变阻器的阻值不能太大，选择R 1比较合适．故填D.(3)由于R 3所在支路电阻远大于滑动变阻器R 1所在支路电阻，所以干路电流近似等于I 2， 根据闭合电路欧姆定律E ＝I 1(R 3＋R g )＋I 2r即I 1＝E R 3＋R g －rR 3＋R gI 2由图象知直线与纵轴的截距为ER 3＋R g＝1.48 mA则E ＝1.48 V直线斜率的绝对值为rR 3＋R g ＝ 1.48－1.06×10－30.50解得r ＝0.84 Ω.。

3测定电源的电动势和内阻（高考物理电学实验）组卷老师：莫老师一．实验题（共50小题）1．某同学为了测量一电压表的内阻，他在实验室找到了以下器材，并分类列在表格中，供其选用．他根据自己所学的电学实验原理，设计了如图1所示的实验原理图．（1）按照正确的实验操作规则进行实验，其实验步骤如下：a．首先按实验电路图，连接实物图，请同学以笔画线代替导线，把图2所示的电路连接完整；b．其次闭合开关S，调节电阻箱R o的阻值，使其阻值R o=Ω，同时调节滑动变阻器R的滑动触头P，使电压表满偏；c．保持滑动变阻器的滑动触头P位置不变，再次调节（填“电阻箱R o”或“滑动变阻器R”）的阻值，使电压表半偏，并读取此时（填“电阻箱R o”或“滑动变阻器R”）的阻值．（2）该同学在上述步骤c中读取电阻的阻值为r，则此电压表的内阻R v=．若该实验测出的电压表内阻为R v，电压表的真实电阻为R vo，则R v R vo（填“＞““＜”或“=”）．（3）根据上述步骤和实验原理，滑动变阻器应选，电阻箱应选．（用器材前的序号字母表示）2．现要测量电压表的内阻和电源的电动势，提供的器材有：电源（电动势约为6V，内阻不计）电压表V1（量程2.5V，内阻约为2.5kΩ）电压表V2（量程3V，内阻约为10kΩ）电阻箱R0（最大阻值9999.9Ω）滑动变阻器R1（最大阻值为3kΩ）滑动变阻器R2（最大阻值为500Ω）单刀双掷开关一个．导线若干．（1）在图1中完成测量原理电路图的练习；（2）电路中应选用的滑动变阻器（选填“R1”、“R2”）；（3）按照下列实验步骤进行实验：①闭合开关前，将滑动变阻器和电阻箱连入电路的阻值调至最大；②闭合开关，将电阻箱调到6kΩ，调节滑动变阻器至适当的位置，此时电压表V1的示数为1.60V，电压表V2的示数为2.40V；③保持滑动变阻器连入电路的阻值不变，在将电阻箱调到2kΩ，此时电压表V1的示数如图2，其示数V，电压表V2的示数为1.40V；（4）根据实验数据，计算得到电源的电动势为V，电压表V1的内阻为kΩ，电压表V2的内阻为kΩ．3．某同学查阅电动车使用说明书知道自家电动车的电源是铅蓄电池，他通过以下操作测量该电池的电动势和内阻．（1）先用多用电表粗测电池的电动势．把电表的选择开关拨到直流电压50V档，将两只表笔与电池两极接触，此时多用电表的指针位置如图甲所示，读出该电池的电动势为V．（2）再用图乙所示装置进一步测量．多用电表的选择开关拨向合适的直流电流档，与黑表笔连接的是电池的极（选填“正”或“负”）．闭合开关，改变电阻箱的阻值R，得到不同的电流值I，根据实验数据作出图象如图丙所示．已知图中直线的斜率为k，纵轴截距为b，则此电池的电动势E=，内阻r=．（结果用字母k、b表示）（3）他发现两次测得电动势的数值非常接近，请你对此做出合理的解释：．4．实验室有下列器材：A．直流电源（6V，内阻未知）①灵敏电流计（量程为5mA，内阻约为50Ω）；②电压表（量程为0﹣0.3V，内阻约为10kΩ）；③电阻箱R1（阻值范围为0﹣9999Ω）；④滑动变阻器R2（阻值范围为0﹣100Ω，最大电流为1.5A）；⑤旧电池一节；⑥导线、开关若干．（1）某实验小组先测灵敏电流计的内阻，电路如图1所示，当电阻箱旋钮位置如图所示时，测得电压表示数为1V，灵敏电流计示数为4mA，则灵敏电流计内阻为Ω．（2）为将灵敏电流计的量程扩大为原来的10倍，该实验小组将电阻箱与灵敏电流计并联，则应将电阻箱R1的阻值调为Ω．调好后连接成如图丙所示的电路测该电池的电动势和内阻，调节滑动变阻器读出了几组电压表和电流计的示数如下表，请在图丁所示的坐标系中作出合适的U﹣I G图线．（3）利用U﹣I G图线测出该电池的电动势为V，内阻为Ω．5．用电流表和电压表测干电池的电动势和内电阻．提供的器材如下．A．电流表A（0～0.6A～3A，内阻约为0.5Ω）B．电压表V（0～3V，内阻约为5kΩ）C．滑动变阻器R1（0～10Ω，2A）D．滑动变阻器R2（0～100Ω，0.2A）E．干电池二节，开关及导线若干（1）实验中滑动变阻器选（选填“R1”或“R2”）；（2）下面是小张同学连接成的测量电路，闭合开关S前老师检查发现图中标示的①、②、③条接线中有一处错误，错误的连线是（选填“①”或“②”“③”或）；（3）小张正确连线后，测得6组电流I和电压U的值，并描点如图乙所示，请你按照这些实验值作出U﹣I图线，由此图线所得的每节干电池电动势E= V，每节干电池的内阻r=Ω．（取3位有效数字）6．为了测量一个量程0～3V、内阻约3kΩ的电压表v1的内电阻，提供的实验器材有：A．待测电压表V1；B．电流表A1（0～0.6A，内阻约0.2Ω）；C．电压表V2（量程0～10V，内电阻约10kΩ）；D．滑动变阻器R1（0～50Ω，额定电流0.5A）；E．定值电阻R=5kΩ；F．电源E（电动势8V，内阻较小）；G．开关一个、导线若干．（1）在线框内画出正确的实验电路图．（要求测量值尽可能精确、测量值的变化范围尽可能大一些，所用器材用对应的符号标出）（2）在图中完成实物连线．（3）实验时需要测得的物理量有．（用符号表示并说明其物理意义）（4）待测电压表内电阻表达式为R v1=．（用（3）中符号表示）7．小华同学利用一电阻丝代替滑动变阻器测定了一电池组的电动势和内阻，并通过测出的数据得出了该电阻丝的电阻率，她设计的电路如图甲所示，在电路中定值电阻R0=2Ω．通过移动滑片P读出了多组实验数据，并将测量的数据描绘在了如图乙、丙的坐标系中，其中图乙为U﹣I图象、图丙为﹣x图象（x为a、P 间电阻丝长度）．回答下列问题：（1）该电池组的电动势为V，该电池组的内阻为Ω．（2）在连接电路前小华已经测量并计算了该电阻丝的横截面积大小为S=1.2×10﹣7m2，则该电阻丝的电阻率ρ=Ω•m，请分析图丙图线的纵轴截距所表达的物理量是．8．某同学利用电压表和定值电阻测蓄电池电源的电动势和内阻．（1）实验室有以下三个电压表，需要将它们改装成量程为6V的电压表，以下措施正确的是A．将电压表V1（0～1V，内阻约为1kΩ）与5kΩ的定值电阻R串联B．将电压表V2（0～2V，内阻约为2kΩ）与4kΩ的定值电阻R串联C．将电压表V3（0～3V，内阻为3kΩ）与3kΩ的定值电阻R串联D．以上三项都可以（2）利用（1）中改装后的电压表，测蓄电池的电动势和内阻，图甲为实验电路图，根据给出的电路图，将图乙的实物图补充完整．（3）请完成下列主要实验步骤：A．选择正确的实验仪器连接电路；B．将开关S2闭合，开关S1断开，测得电压表的示数是U1；C．再将开关S1闭合，测得电压表的示数是U2；D．断开开关S2；E．若改装后的电压表可视为理想电压表，则电源的内阻r=（用字母U1、U2、R0表示）；（4）由于所用电压表不是理想电压表，所以测得的电动势比实际值偏（填“大”或“小”）．9．测定某种特殊电池的电动势和内阻．其电动势E约为8V，内阻r约为50Ω．实验室提供的器材：A．量程为200 μA、内阻未知的电流表G；B．电阻箱R o（0～999.9Q）；C．滑动变阻器R1（0～20kΩ）；D．滑动变阻器R2（0～60kΩ）；E．开关3只，导线若干．（1）先用如图1所示的电路来测定电流表G内阻．补充完成实验：①为确保实验仪器安全，滑动变阻器R'应该选取（选填“R1”或“R2”）；②连接好电路，断开S1、S2，将R'的滑片调到（选填“a”或“b”）端；③闭合S1，调节R'，使电流表G满偏；④保持R'不变，再闭合S2，调节电阻箱电阻R o=2Ω时，电流表G的读数为100 μA；⑤调节电阻箱时，干路上电流几乎不变，则测定的电流表G内阻Rg=Ω．（2）再用如图2所示的电路，测定该特殊电池的电动势和内阻．由于电流表G 内阻较小，在电路中串联了合适的定值电阻R3作为保护电阻．按电路图连接好电路，然后闭合开关S，调整电阻箱Ro的阻值为R，读取电流表的示数I，记录多组数据（R，I），建立坐标系，描点作图得到了如图3所示的图线，图线斜率为V﹣l，电池的电动势E=V，内阻r=Ω．10．某同学要测某新型手机电池的电动势和内阻，设计了如图甲所示的电路，电路中R0为定值电阻，阻值大小为3.5Ω．（1）请按电路图完成图乙中实物图的连接．（2）闭合开关S前，应先将实物图中的滑动变阻器的滑片移到最（填“左”或“右”端），电路中定值电阻R0的作用是．（3）闭合S，调节滑动变阻器的滑片，测出多组电流表和电压表的值，作出U ﹣I图象如图丙所示，则电池的电动势E=V，电池的内阻r=Ω．（4）本实验由于存在系统误差，使得电动势的测量值比真实值（填“大”或“小”），电池内阻的测量值比真实值（填“大”或“”）．11．在“测定电源的电动势和内阻”实验中：（1）小王同学的连线如图1所示，闭合开关S前请老师检查，老师指出图1中标示的六根连线有一处不规范，不规范的连线是（填“①”、“②”、“③”、“④”、“⑤”或“⑥”）；（2）开关闭合前，图1中滑动变阻器的触头应置于最端（填“左”或“右”）；（3）闭合开关S 后，缓慢移动变阻器的滑片至某一位置时，电压表指针如图 2 所示，电压表的示数为V．（4）小王同学分别用新旧两节干电池做了上述的实验，根据实验采集到的数据在一幅坐标图中画了两条U﹣I 图象如图 3 所示，其中图线（选填“a”或“b”）所代表的电池内阻较大，由此可推测表示新电池的U﹣I 图象是（选填“a”或“b”）．12．某同学利用下列器材测量两节干电池的电动势和内阻．A．待测干电池两节B．电压表V l、V2，量程均为3V，内阻很大C．定值电阻Ro（阻值未知）D．电阻箱RE．导线和开关．（1）根据如图甲所示的实物连接图，在图乙方框中画出相应的电路图；（2）实验之前，需要利用该电路测出定值电阻R o．先把电阻箱R调到某一阻值R1，再闭合开关，读出电压表V l和V2的示数分别为U10、U20，则R o=（用U10、U20、R1表示）．（3）若测得R o=1.2Ω，实验中调节电阻箱R，读出相应电压表V l和V2的多组数据U1、U2，描绘出U1﹣U2图象如图丙所示，则两节干电池的总电动势E=V，总内阻r=Ω13．某同学用如图1所示的电路测量﹣节干电池的电动势和内阻．（1）现有以下器材：A．待测干电池B．电流表（0～0.6A）C．电压表（0～15V）D．电压表（0～3V）E．滑动变阻器（0～20Ω）F．滑动变阻器（0～200Ω）G．开关和导线若干实验中电压表应选用；滑动变阻器应选用（选填相应器材前的字母）．（2）实验已将测得的多组电流表和电压表的值，标在了U﹣I图象上，作出U﹣I图线，并根据图象求得电池的电动势E=，电池的内阻r=（保留2位有效数字）．（3）实验中，随着滑动变阻器滑片的移动，电压表的示数U以及干电池的输出功率P都会发生变化．图3中的各示意图中正确反映P﹣U关系的是．14．某同学用如图（甲）所示电路测量电源的电动势和内阻．实验用的电压表和电流表都是理想表，保护电阻R1=10Ω，R2=5Ω，还知道待测电源的电动势约3V，内阻约2Ω．该同学合理选择仪器、连接电路后，正确操作，得到多组电压表的示数U和相应电流表的示数I，并画出了如图（乙）所示的U﹣I图线（U、I都用国际单位），求出U﹣I图线斜率的绝对值k和在横轴上的截距I0，则待测电源的电动势E和内阻r的表达式E=，r=，（用k、I0、R1、R2表示）．若实验室有电流表I（0﹣200mA）和电流表II（0﹣30mA），该同学选择的是．15．某同学要测量由三节相同的干电池串联组成的电池组的电动势E和内电阻r，实验室提供的器材除了开关、导线外，还有：A．待测电池组B．电流表A（量程0～500mA，内阻等于5Ω）C．电压表V1（量程0～3V，内阻等于3kΩ）D．电压表V2（量程0～15V，内阻等于15kΩ）E．定值电阻R1=9kΩF．定值电阻R2=2kΩG．滑动变阻器R L1（0～50Ω）H．滑动变阻器R L2（0～1kΩ）要求测量结果尽量准确、能测量多组数椐且滑动变阻器调节方便．该同学设计的测量电路如图甲所示．①电路中的电压表V应选择；定值电阻R应选择；滑动变阻器R L应选择；（填各元件前的字母代码）②该同学在实验中测出多组电流表A和电压表V的示数，根据记录数据作出的U ﹣I图象如图乙所示，根据图象可求得：待测电池组的电动势E=V；内阻r=Ω．（结果保留两位有效数字）16．在校本课中，一学习小组要测量某干电池组的电动势E和内电阻r，实验室中有如下器材：待测电池组（E约为3V，r约为2Ω）电阻箱R（0～9999Ω）定值电阻R0=8Ω，开关一个，导线若干．（1）学生根据实验设计方案，连接了如图所示的电路，但发现在实验中调整电阻箱阻值时，电压表的示数U变化不大，则应对实验设计做适当调整，请画出调整后的实验电路图．（2）同学们通过多次调整电阻箱的阻值R，记录了多组R和U的数据，并做出了如图所示的图象，且图象是一条直线，学生通过图象数据计算得出，电动势E 为3.1V，内电阻r为2.0Ω，则图象中的P、Q两点的坐标数值分别为、（结果保留两位有效数字）．17．某同学欲测量某电源的电动势和电压表的内阻，可供选择的仪器如下：A．待测电源E（电动势约为3V，内阻不计）B．待测电压表（量程3V，内阻约为3KΩ）C．电流表（量程3A，内阻0.1Ω）D．滑动变阻器R1（最大阻值3KΩ）E．电阻箱R2（测量范围0﹣﹣9999Ω）F．开关S和导线若干在以上所提供的仪器中，请你选择适当的实验器材，设计一个能同时测量该电源电动势E和电压表的内阻R r的实验电路，要求电路简单可行、有较好的精确度并能测量多组实验数据，并回答下列问题：（1）在电流表、电阻箱和滑动变阻器三个元件中选择一个元件与其它元件组成测量电路，你认为应该选择的元件是（填写仪器前面序号）；（2）在虚线方框内画出测量电路的原理图（标出相应仪器代号）；（3）在实验过程中测得多组实验数据并采用图象法进行处理，下列四个坐标系中，能够得到图象是直线的坐标系是（填序号）A．纵轴为U，横轴为I的直角坐标系B．纵轴为U，横轴为R的直角坐标系C．纵轴为，横轴为R的直角坐标系D．纵轴为，横轴为R的直角坐标系（4）若在（3）问中直线的斜率为K，直线在纵轴截距为b，则所测量物理量的表达式为E=，R r=．18．某同学通过查找资料自己动手制作了一个电池，该同学想测量一下这个电池的电动势E和内电阻r，但是从实验室只借到一个开关、一个电阻箱（最大阻值为9.999kΩ，相当标准电阻用）、一只电流表（量程I R=0.6A，内阻r g=0.1Ω）和若干导线．①请根据测定电动势E、内电阻r的要求，设计图1中元器件的连接方式，在图2中画线把它们连接起来．②接通开关，逐次改变电阻箱的阻值R，读出与R对应的电流表的示数I，并作记录．当电阻箱的阻值R=2.6Ω时，其对应的电流表的示数如图所示I=A．③处理实验数据时，首先计算出每个电流值I的倒数；再制作R﹣坐标图，如图所示，图中已标注出了（R，）的几个与测量对应的坐标点，请你将与图3实验数据对应的坐标点也标注在图4中上（用圆点标注）．在图4上把绘出的坐标点连成图线．④根据图4描绘出的图线可得出这个电池的电动势E=V，内电阻r=Ω．19．某课题研究小组，收集了各种类型的电池，及从废旧收音机上拆下的电阻、电容、电感线圈。

6测定电源的电动势和内阻（高考物理电学实验）组卷老师：莫老师一．实验题（共50小题）1．在测定一节干电池的电动势和内电阻的实验中，备有下列器材：A．待测干电池（电动势约为1.5V，内电阻小于1.0Ω ）B．电流表A1（量程0～3mA，内阻R g1=10Ω）C．电流表A2（量程0～0.6A，内阻R g2=0.1Ω）D．滑动变阻器R1（0～20Ω，10A）E．滑动变阻器R2（0～200Ω，l A）F．定值电阻R0（990Ω）G．开关和导线若干（1）某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了如图甲所示的（a）、（b）两个参考实验电路，其中合理的是图所示的电路；在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选（填写器材前的字母代号）．（2）图乙为该同学根据（1）中选出的合理的实验电路，利用测出的数据绘出的I1﹣I2图线（I1为电流表A1的示数，I2为电流表A2的示数，且I2的数值远大于I1的数值），则由图线可求得待测电池的电动势E=V，内电阻r=Ω．（结果保留两位小数）（3）若将图线的纵坐标改为，则图线与纵坐标轴的交点的物理含义即为电动势的大小．2．如图所示是探究电源电动势和电源内、外电压关系的实验装置，下部是可调高内阻电池．提高或降低挡板，可改变A、B两电极间电解液通道的横截面积，从而改变电池内阻．电池的两极A、B与电压传感器2相连，位于两个电极内侧的探针a、b与电压传感器1相连，R是滑动变阻器．（实验前已给电源充足了电）下表是某实验小组在固定挡板位置不变，改变R进行实验过程中所记录的实验数据（1）该小组仔细检查仪器和研究实验过程，并没发现错误．重复上述实验所得逐渐变化的原因是：数据仍为上述数据．则该实验U总（2）为了证实（1）中推断，该小组在获得序号6的数据时，用电流传感器测得流过R的电流为9mA．由此计算出两探针之间的电阻是Ω，该可调高内阻电源在此挡板位置的实际内阻是Ω．（3）根据以上判断和计算出的两个阻值，将序号4的实验数据补全．3．某同学想测量某电池的电动势E和内阻r，选用器材如下：电流表A1（量程50mA，内阻R A1约为10Ω）电流表A2（双量程，一量程为20mA，另一量程200mA）电阻箱R（0～999.9Ω）定值电阻R0（阻值为4.0Ω）开关两个、导线若干该同学设计了如图所示电路，并进行如下操作：（1）实验中电流表A2选择量程．（2）将开关S1闭合，S2断开，调整电阻箱R，记下电流表A1、A2的示数I1=30.0mA、I2=120mA，则电流表A1的内阻R A1=Ω．（结果保留一位小数）（3）保持S1闭合，再闭合S2，调整电阻箱R，记下电阻箱阻值分别为30.0Ω、90.0Ω时对应的电流表A1的示数分别为25.0mA、10.0mA．由此可求得E=V，r=Ω．（计算结果保留两位有效数字）4．现有一摄像机电池，无法从标签上看清其电动势等数据．现进行如下实验操作：（1）选取多用电表的直流电压10V挡，将两表笔直接接到电池的正、负两极，指针偏转情况如图1，由此可知其电动势约为V．是否可以利用多用电表的欧姆挡直接粗测其内阻，答：（选填“可以”或“不可以”）（2）现要更加准确测量其电动势和内电阻，实验室备有下列器材：A．电流表（量程0.6A，内阻为3Ω）B．电压表（量程3V，内阻为3kΩ）C．电压表（量程30V，内阻为30kΩ）D．定值电阻R1=500ΩE．定值电阻R2=5000ΩF．滑动变阻器（阻值范围0～30Ω）G．开关及导线①该实验中电压表应选，定值电阻应选（均选填选项前的字母序号）．②在图2方框中画出实验电路图，并将图3实物连线图补充完整．③若将滑动变阻器滑到某一位置，读出此时电压表读数为U，电流表读数为I，则电源电动势和内阻间的关系式为．5．测量电源的内阻，提供的器材如下：A．待测电源E（内阻约为10Ω）B．电源E0（电动势E0略大于待测电源的电动势E）C．灵敏电流计G（0﹣30μA）D．电阻箱（0﹣99999.9Ω）E．电阻箱（0﹣99.99Ω）F．定值电阻R0G．均匀金属电阻丝及滑动触头H．开关，导线若干．（1）实验时采用图甲所示电路，闭合开关S1、S2，将滑动触头P与金属电阻丝试触，根据灵敏电流计G指针偏转方向调整P点位置，并（选填”增大”或”减小”）电阻箱R1的阻值，反复调节，直到G指针不发生偏转，此时金属丝左端接线柱A与触头P间的电势差U AP（选填”大于”、”小于”或”等于”）待测电源E的路端电压．（2）改变R2的阻值重复实验，用（1）中的方法调节到G表不发生偏转，用刻度尺测量锄头P到接线柱A间的距离，记下此时电阻箱R2的阻值，根据上述步骤测得的数据，作出电阻箱R2的阻值R与对应AP间距离L的关系图象﹣如图乙所示．测得图线的斜率为k，图线在纵轴上截离为b，则待测电源E的内阻测量值为．（3）实验中，电阻R2应选用（选填序号”D”或”E”）．6．某实验小组计划用实验室提供的下列器材较准确地测量某电源的电动势和内阻．A．电流表G（满偏电流10mA，内阻10Ω）B．电流表A（0～0.6A，内阻2Ω）C．滑动变阻器R（0～20Ω，1A）D．滑动变阻器R2（0～200Ω，1A）E．定值电阻R0（阻值990Ω）F．多用电表G．开关与导线若干H．待测电源（内阻约为几欧）（1）实验小组成员首先用多用电表的直流10V挡粗略测量电池组的电动势，电表指针如图1所示，则该电表读数为V．（2）实验小组成员根据提供的器材设计了如下实验电路（如图2），为了操作方便且能准确地进行测量，滑动变阻器应选（填写器材前的字母代号）．（3）根据选用的电路完成好下列实验图（如图3）的连接．（4）闭合电键前，需将实物图中的滑动变阻器的滑片移到最端．闭合电键后，移动滑动变阻器，读出多组电流表G的示数，I1和电流表A的示数I2，在坐标纸上建立I1﹣I2坐标系，并将测得的数据在坐标系上描点，如图4所示．请做出I1﹣I2图象，根据做出的图象求出电源电动势为E=V，电源的内阻为r=Ω．（结果保留两位有效数字）7．在测定电源电动势和内阻的实验中，实验室仅提供下列实验器材：A．干电池两节，每节电动势约为1.5V，内阻约几欧姆B．直流电压表V1、V2，量程均为0﹣3V，内阻约为3kΩC．电流表，量程0.6A，内阻小于1ΩD．定值电阻R0，阻值为5ΩE．滑动变阻器R，最大阻值50ΩF．导线和开关若干①如图a所示的电路是实验室测定电源的电动势和内阻的电路图，按该电路图组装实验器材进行实验，测得多组U、I数据，并画出U﹣I图象，求出电动势和内电阻．电动势和内阻的测量值均偏小，产生该误差的原因是，这种误差属于．（填“系统误差”或“偶然误差”）②实验过程中，电流表发生了故障，某同学设计如图甲所示的电路，测定电源电动势和内阻，连接的部分实物图如图乙所示，其中还有一根导线没有连接，请补上这根导线．③实验中移动滑动变阻器触头，读出电压表V1和V2的多组数据U1、U2，描绘出U1﹣U2图象如图丙所示，图线斜率为k，与横轴的截距为a，则电源的电动势E=，内阻r=（用k、a、R0表示）．8．在测量电源电动势和内阻的实验中，两组同学分别设计了图（a）和图（b）两种电路．（1）现提供两种定值电阻，阻值分别为2Ω和10Ω，为了使电压表V1的读数范围较大，R0应选择阻值为Ω的定值电阻；（2）其中一组利用测量数据绘制的U1﹣U2图象如图（c）所示（U1、U2分别为电压表V1和V2的读数），则这组同学采用的电路为（填“a”或“b”）；（3）若图（c）中图线的截距为a，斜率为k，则被测电源的电动势为E=，内阻为r=．（定值电阻阻值用R0表示）9．某实验小组为了测量某电池组的电动势和内阻，设计了如图甲所示的实验电路，图甲中电流表G的满偏电流I g=100mA，内阻R g=5Ω，R0是阻值为3.0Ω的定值电阻，R是最大阻值为10Ω的滑动变阻器，电压表内阻很大．（结果均保留3位有效数字）（1）由于电流表G的量程太小，故该学习小组欲将电流表G量程扩大为0﹣0.6a，则需要并联的定值电阻的阻值R1=Ω．（2）该学习小组利用测得的电压表的示数U和电流表G的示数I，作出了如图乙所示的I﹣U图象，则该电池组的电动势E=V，内阻r=Ω．（3）实验中，随着移动变阻器的滑片，电源的输出功率P会随着电流表G的示数I的变化而发生变化，则如图丙中能正确表示该变化关系的图象是．10．手机成为日常生活越来越重要的工具，一天小明同学的手机充电后手机不能开机，他想根据已撑握的知识进行初步的故障检测，于是取出了电池如图甲所示（电动势标称值为3.7V，允许最大放电电流为100mA）．并用该电池测定电源电动势和内阻．现实验室备有如下器材：A．电压表V（量程3V，电阻R V约为4.0kΩ）B．电流表A1（量程100mA，电阻R A1约为5Ω）C．电流表A2（量程2mA，电阻R A2约为50Ω）D．滑动变阻器R1（0～40Ω，额定电流1A）E．电阻箱R2（0～999.9Ω）F．开关S一只、导线若干（1）小明用游标卡尺测量了锂电池正负接线柱之间的最大间距，测量结果如图乙所示，请您帮小明读出该数据来mm；（2）为了测定电阻R0的阻值，小明设计了一电路，如图丙所示为其对应的实物图，图中的电流表A应选（选填“A1”或“A2”），请将实物连线补充完整．（3）为测量锂电池的电动势E和内阻r，小红设计了如图丁所示的电路图．根据测量数据作出﹣图象，如图戊所示．若该图线的斜率为3，纵轴截距为0.3，则该锂电池的电动势E=，内阻r=．通过该实验检测，可以判断手机因该电池的电压不足，而不能使手机正常开机．11．某同学用如图所示电路测量多用电表的内阻和内部电池的电动势．（1）将多用电表选择旋钮调至欧姆挡“×1”欧姆挡，将红黑表笔短接，调节，使指针指在右侧满刻度处．（2）移动滑动变阻器R的触头，分别读出五组电压表（内阻较大，可视为理想表）和欧姆表示数U、R，并将计算得出的、记录在表格中．请在坐标纸上作出﹣图线．/V﹣1/Ω﹣1（3）根据图线得到多用电表内部电池的电动势为V，多用电表调至“×1”欧姆挡时的内阻为Ω．（结果保留三位有效数字）（4）本实验中若电压表V内阻不是很大，则多用电表内部电池电动势的测得结果将（填“偏大”“不变”或“偏小”）．12．某同学测定一个叠层电池的电动势和内电阻，实验室中提供的仪器或器材有：A．电流表G（满偏电流10mA，内阻等于10Ω）B．电流表A（0～0.6A～3A，内阻未知）C．滑动变阻器R0（0～100Ω，1A）D．定值电阻R（阻值990Ω）E．开关与导线若干（1）该同学根据这些实验器材，设计了图甲所示的电路，实验中，电流表A的量程应选择；（2）图乙为该同学根据上述设计的实验电路，利用实验测出的数据绘出的I1﹣I2图线，I1为电流表G的示数，I2为电流表A的示数，由图线可以得到被测电池的电动势E=V，内阻r=Ω．13．某同学用如图所示电路进行实验，测定电源电动势、电压表内阻及电流表量程．器材如下：电源E（电动势大小、内阻未知）；电流表（总刻度30小格，量程未知）；电阻箱R（0﹣9999.9Ω）；电压表（0﹣3V）；单刀双掷开关S，及导线若干．实验步骤如下：a．单刀双掷开关S接1，调节电阻箱阻值，使电流表满偏（指针偏转30格），读出此时电阻箱阻值为800.0Ω．b．继续调节电阻箱阻值，当电流表半偏（指针偏转15格）时，读出电阻箱阻值为1800.0Ω．c．开关S接2，把电阻箱阻值调为0，读出此时电流表指针偏转10格，电压表示数2.80V．请回答下列问题：（1）开关S闭合前应把电阻箱阻值调为；（填“最大值”或“最小值”）（2）由以上测量数据可推算得到电压表内阻R V=Ω，电流表量程为mA，电源电动势E=V；（3）若电流表和电阻箱中只有一个断路；该同学利用电路中的电压表来检查故障，具体做法为：开关S断开，用一根导线一端连接2，则另一端应接电路点（填“a”或“b”）．判断依据是．14．新能源汽车是今后汽车发展的主流方向，如图1所示为车载动力电池，其技术参数是额定容量约120A•h，额定电压约3.3V，内阻约0.03Ω．现有一个用了很长时间已经老化的这种电池，某研究小组想测量这个电池的电动势和内阻，但实验器材仅有一个电流表（量程100mA、内阻90Ω）、﹣个定值电阻R0=10Ω、一个电阻箱R、一个开关S和导线若干．该同学按如图2所示电路进行实验，测得的数据如下表所示．（1）实验中将电流表与定值电阻并联实质上是把电流表改装成了大量程的电流表，则改装后的电流表的测量值I与原电流表的读数I0的关系为．（2）若利用图象确定电池的电动势和内阻，则应作（填“R﹣I”或“R﹣”）图象．（3）利用测得的数据在图3坐标纸上作出适当的图象．（4）由图象可知，该电池的电动势E=V，内阻r=Ω．15．在测量电源电动势和内阻的实验中，某小组同学按照电路图已完成实物连接，电流表、电压表的量程和正负接线柱都已连接正确，滑动变阻器的滑片也已滑至最右端，情况如图所示．（1）经过观察判断后你认为现在可以闭合电键了吗（填“可以”或“不可以”），正常实验开始后，该小组同学发现把滑动变阻器的滑片从一端滑到另一端的过程中，电流表、电压表有示数但指针不偏转，直到滑片滑动接近终止时才出现偏转，你分析造成这一现象的原因是．（2）另一实验小组的同学正用作图法来处理数据，请你完善他们的处理并测出干电池的电动势为伏特，内阻为欧姆（小数点后保留两位数字）．16．某实验小组用图1的装置测量R x的电阻值、以及电池组的电动势E和内阻r，已知电流传感器可视为理想电表，实验中电流传感器1的读数记为I1，电流传感器2的读数记为I2．实验主要步骤如下，完成下列填空：（1）将电阻箱的阻值为最大值，闭合开关S，调节电阻箱的阻值，当电阻箱各旋钮位置如图2时，读出电阻箱的阻值R=Ω，此时I1=125.0mA、I2=25.0mA，可求得R x=Ω．（2）继续改变电阻箱的阻值，得到几组电流传感器的读数：根据数据在图3中描点并画出I1﹣I2图线（图中已描出三个点）．（3）根据图线可知电动势E=V，内阻r=Ω．（保留三位有效数字）17．在某次描绘小灯泡伏安特性曲线的实验中，所选用的实验器材有：A：小灯泡“2.5V，0.2A”B：电流表0﹣0.6A﹣3A（内阻约0.5Ω）C：电压表0﹣3V﹣15V （内阻分别为10kΩ与50kΩ）D：滑线变阻器“2A，10Ω”E：电源（两节干电池）F：开关一个，导线若干（1）在实验时某同学采用了如图1所示的实物电路，则具体实验操作前该电路需改进的地方有（写出两条）（2）在改进电路之后，该同学进行了实验，但在实验中发现，无论怎样调节滑线变阻器，都不能使小灯泡两端电压达到2.50V额定电压，只能勉强达到1.80V，于是他猜想是否干电池太旧，总电动势只能达到1.80V，为了验证自己的猜想，他用以上器材进行了测该电源电动势和内阻的实验，电路图如图3，实验数据如下：该同学已经在图2坐标纸上标上测量的各个点，请你画出电源的U﹣I图线，由图线可得E=V，电源内阻为r=Ω（保留三位有效数字）（3）描绘小灯泡伏安特性曲线的实验中电压只能达到1.80V的原因是否如该同学所猜测？（是或否），由实验数据得小灯泡两端电压为1.80V时电流为0.19A，试通过分析说明只能达到1.80V的原因．18．如图a是用DIS测电源电动势和内电阻的实验电路板，图b是某次实验得到的U﹣I图线．（1）实验中电压传感器“+、﹣”极应分别接在电路板中和位置．（选填J1、J2、J3…）（2）由图b实验图线可得，该电源电动势E=V，内阻r=Ω．（3）若电路板中定值电阻R2=5.0Ω，当该电源的输出功率为0.85W时，滑动变阻器W2接入电路的阻值为Ω．19．如图甲是某研究小组设计的一个实验电路，R为阻值可调节的电阻箱，R0为定值电阻，K为单刀双掷开关，电流表量程适当、内阻忽略不计，用该实验电路测量直流电源的电动势E和内阻r．（1）读出图乙中电阻箱的阻值R=Ω；若定值电阻R0为5Ω时电流表指针如图丙所示，电流表读数为A．（2）根据图甲实验电路，用笔画线代表导线将图乙仪器连接好．（3）将单刀双掷开关K分别拨到左侧a、竖起空置两种状态下并保持电阻箱阻值R （已知）不变，闭合开关K1时电流表的读数分别为Ia、I0，则直流电源的电动势E=（用符号表示）．20．利用图示电路可以测量多用电表内电池的电动势E和欧姆“×100”挡内部电路的总电阻r，提供的器材有：多有电表、电压表（量程3V，内阻几千欧）、电阻箱（0～9999.9Ω）、单刀双掷开关S、导线若干．主要实验步骤如下，请补充完整．（1）正确连接电路后，将多用电表的选择开关旋至欧姆挡“×100”，把开关S扳向1，对多用电表进行．（2）将电阻箱R的阻值调为零，开关S扳向2，此时多用电表的示数为R0．（3）多次调节电阻箱的阻值，读出多组电阻箱阻值R和对应的电压表示数U，由测得的数据，绘出﹣R图线，若图线在纵轴上的截距为b，斜率为k，则电池的电动势E=，总电阻r=．21．在测定电源电动势和内阻的实验中，实验室仅提供下列实验器材：A．干电池两节，每节电动势约为1.5V，内阻约几欧姆B．直流电压表V1、V2，量程均为0～3V，内阻约为3kΩC．电流表，量程0.6A，内阻小于1ΩD．定值电阻R0，阻值为5ΩE．滑动变阻器R，最大阻值50ΩF．导线和开关若干①如图甲电路是实验室测定电源的电动势和内阻的电路图，按该电路图组装实验器材进行实验，测得多组U、I数据，并画出U﹣I图象，求出电动势和内电阻．电动势和内阻的测量值均偏小，产生该误差的原因是，这种误差属于．（填“系统误差”或“偶然误差”）②实验过程中，电流表发生了故障，某同学设计如图甲所示的电路，测定电源电动势和内阻，连接的部分实物图如图乙所示，其中还有一根导线没有连接，请补上这根导线．③实验中移动滑动变阻器触头，读出电压表V1和V2的多组数据U1、U2，描绘出U1﹣U2图象如图丙所示，图线斜率为k，与横轴的截距为a，则电源的电动势E=，内阻r=（用k、a、R0表示）．22．在“测定电池的电动势和内阻”实验中，通过改变滑动变阻器电阻大小，测量并记录多组电压和相应电流值，某同学的实验数据如下表所示，与预想的实验结果不一致．（1）由实验数据来分析，他所连接的电路可能是下列电路图甲中的．（2）某同学假如利用图甲中的原理图A来测量该电源的电动势，请根据所选的电路原理图A将实物电路图乙连接好．实验后该同学根据实验数据作出的U﹣I 图线如图丙所示，若实验中电阻R1=5Ω，则由该图线可得被测电池的电动势E= V，内阻r=Ω．23．某同学为了测量一个电流表（量程为100mA）的内阻，从实验室找到了以下器材：一个多用电表、一个电阻箱（0～99.9Ω）和若干导线．①该同学先用多用电表的欧姆挡进行粗测．Ⅰ．选用“×10”挡，调零后测量电流表的内阻，发现指针偏转角度很大，应将多用电表选择开关调至挡（选填“×1”或“×100”）Ⅱ．选择合适的量程，调零后测量的结果如图甲所示，该读数是Ω．②多用电表欧姆挡内部的等效电路如图乙中虚线框所示．为了更准确地测出待测电流表的内阻，同时测出多用电表内部电池的电动势，该同学设计了如图乙所示的实验电路图．Ⅰ．某次测量中，电阻箱的阻值R=10.0Ω，电流表的读数如图丙所示，则该读数为mA．Ⅱ．实验时，多次调节电阻箱，记录电阻箱的阻值R和对应的电流表示数I；Ⅲ．在图丁以为纵坐标、以R为横坐标建立直角坐标系，根据记录的各组R和I值描点并作出其关系图象．得出图象的斜率为（A﹣1/Ω）、纵轴截距为13.7（A ﹣1）；则根据图象求得多用电表内部电池的电动势E=V（结果保留两位有效数字）；Ⅳ．已知多用电表欧姆挡表盘中央刻度值为“15”，则待测电流表内阻R A=Ω．（结果保留两位有效数字）24．小明同学想测量一只干电池的电动势和内电阻．（1）他把多用电表的选择开关拨向“直流电压2.5V”挡，再将两只表笔分别与干电池的两极相接触．其中，红表笔应与电池的（选填“正”或“负”）极接触．此时表盘如图甲所示，则电表的读数为V．（2）为了更精确地测量，他又用电阻箱、多用电表（仍选电压挡）、开关和导线连接图乙所示电路．闭合开关S，改变电阻箱接入电路的电阻值，读出电压表的示数，记录的实验数据如表所示．请根据表格中数据，在坐标纸图丙中描点、作图．（3）根据所绘图象，可求得该电池的电动势E=V，内阻r=Ω．（保留两位有效数字）（4）从实验原理来分析，电动势的测量值（选填“＞”、“=”、“＜”）真实值．25．某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：A．被测干电池一节B．电流表1：量程0～0.6A，内阻r=0.2ΩC．电流表2：量程0～0.6A，内阻约为0.1ΩD．电压表1：量程0～3V，内阻未知E．电压表2：量程0～15V，内阻未知F．滑动变阻器1：0～10Ω，2AG．滑动变阻器2：0～100Ω，1AH．开关、导线若干（1）伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差．在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻．在上述器材中请选择适当的器材：A、、、、H（填写选项前的字母）；（2）实验电路图应选择如图中的（填“甲”或“乙”）；（3）根据实验中电流表和电压表的示数得到了如图丙所示的U﹣I图象，则在修正了实验系统误差后，干电池的电动势E=V，内电阻r=Ω．26．利用如图所示的电路可以较为准确地测量电源的电动势．图中a为标准电源，其电动势为E s，b为待测电源；E为工作电源，R为滑动变阻器，G为零刻度在中央的灵敏电流计．AB为一根粗细均匀的电阻丝，滑动片C可在电阻丝上移动，AC之间的长度可用刻度尺量出．实验步骤如下：（1）按实验原理图连接好电路；（2）调整滑动变阻器R的滑片至合适位置后，闭合开关S1；（3）将S2接1，调节滑动片C使电流计示数为零，记下；（4）将S2接2，重新调整C位置，使，并记下；（5）断开S1、S2，计算待测电源的电动势的表达式为，E x=．27．测量电源的内阻，提供的器材如下：A．待测电源E（内阻约为10Ω）B．电源E0（电动势E0略大于待测电源的电动势E）C．灵敏电流计G（0﹣30μA）D．电阻箱（0﹣99999.9Ω）E．电阻箱（0﹣99.9Ω）F．定值电阻R0G．均匀金属电阻丝及滑动触头H．开关、导线若干（1）实验时采用图甲所示电路，闭合开关S1、S2，将滑动触头P与金属电阻丝试触，根据灵敏电流计G指针偏转方向调整P点位置，并（选填“增大”或“减小”）电阻箱R1的阻值，反复调节，直到G表指针不发生偏转，此时金属丝左端接线柱A与角头P间的电势差U AP（选填“大于”、“小于”或“等于”）待测电源E的路端电压．（2）改变R2的阻值重复实验，用（1）中的方法调节到G表不发生偏转，用刻度尺测量触头P到接线柱A间的距离，记下此时电阻箱R2的阻值，根据上述步骤测得的数据，作出电阻箱R2的阻值R与对应AP间距离L的关系图象如图乙所示．测得图线的斜率为k，图线在纵轴上的截距为b，则待测电源E的内阻测量值为．（3）实验中，电阻箱R2应选用（选填序号“D”或“E”）（4）请写出由金属丝引起误差的一个原因．28．某同学在实验室准备用以下器材测一个电源的电动势E和内阻r，要求测量尽量准确、能测量多组数椐且滑动变阻器调节方便．A．电流表G：量程500μA，内阻200ΩB．待测电源E：电动势约3.0V，内阻未知C．电流表A：量程2A，内阻约0.1ΩD．滑动变阻器R1：最大阻值10Ω，额定电流2AE．电阻箱R2：0～9999ΩF．开关S一个，导线若干（1）该同学首先把G表和电阻箱R2串联，将它改装成一只量程为3V的电压表，则电阻箱R2应调到Ω．（2）接着利用电流表A和改装后的电压表，将各元件连接成图甲所示的测量电路测电源的电动势E和内阻r，但该同学在连线时漏了一条导线，请在答题卷的图甲中用笔画线代替导线，将电路连接完整．（3）利用上面补充完整的电路测量电源的电动势E及内阻r，若用测量的数据，作出的G表的示数I g与通过滑动变阻器的电流I的关系图象如图乙所示，则可得到电源的电动势E=V，内阻r=Ω（计算结果均保留两位有效数字）29．某同学为了准确的测量一节干电池的电动势E和内电阻r，进行了如下探究：Ⅰ．误差分析：课本上设计电路图如图1所示，事实上电表为非理想表，上述的。

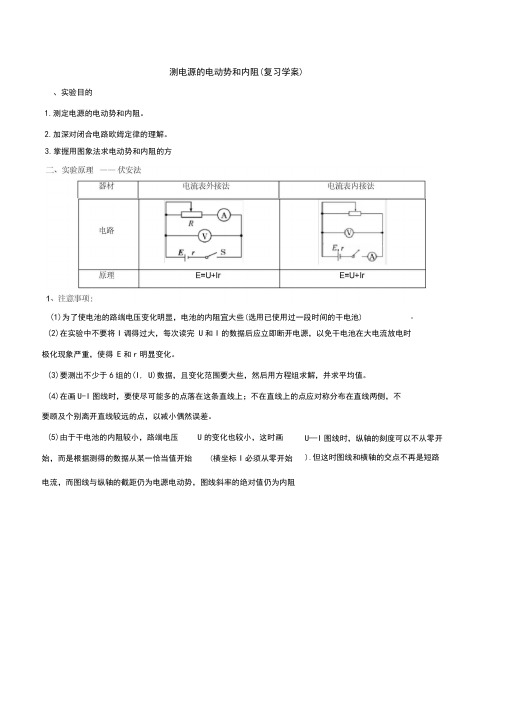

测电源的电动势和内阻(复习学案)、实验目的1.测定电源的电动势和内阻。

2.加深对闭合电路欧姆定律的理解。

(2)在实验中不要将I调得过大，每次读完U和I的数据后应立即断开电源，以免干电池在大电流放电时极化现象严重，使得E和r明显变化。

(3)要测出不少于6组的(I, U)数据，且变化范围要大些，然后用方程组求解，并求平均值。

(4)在画U-I图线时，要使尽可能多的点落在这条直线上；不在直线上的点应对称分布在直线两侧，不要顾及个别离开直线较远的点，以减小偶然误差。

(5)由于干电池的内阻较小，路端电压U的变化也较小，这时画始，而是根据测得的数据从某一恰当值开始(横坐标I必须从零开始电流，而图线与纵轴的截距仍为电源电动势，图线斜率的绝对值仍为内阻U—I图线时，纵轴的刻度可以不从零开).但这时图线和横轴的交点不再是短路3.掌握用图象法求电动势和内阻的方法。

(1)为了使电池的路端电压变化明显，电池的内阻宜大些(选用已使用过一段时间的干电池) OK52、数据处理方法一：联立方程求解的公式法 方法二：描点作图法0 02 必4 (1.6 ilk甲0J 04 0160.8 QAZ©甲3、误差分析(1)由读数不准确和电表线性不良引起误差。

(2)用图象法求E和r时，由于作图不准确造成的误差。

(3)由于实验电路及电压表、电流表内阻的影响，引起的系统误差。

测量方法系统误差记忆口诀电流表外接法E测＜E真r测＜r真外接全小电流表内接法E为真实值r测〉r真内接等大图像分析法：(1)采用电流表外接法电路，在理论上E=U+(I V+I A)「，其中电压表示数U是准确的电源两端电压.而实验中忽略了通过电压表的电流I V而形成误差，I测＜1真。

结论：①当电压表示数为零时，I V=0,I A= I短。

短路电流测量值=真实值.③因为r测=——,所以r测＜r真。

I短(2)采用电流表内接法电路，理论上有E=U+U A+I A「，I A为电源电流真实值，其中U A不可知而造成误差, U测＜U 真。

测电源的电动势和内阻（复习题库）1、将一铜片和一锌片分别插入一个苹果内就构成了简单的“水果电池”，其电动势约为1.5V，内阻达几百欧姆为了测定一水果电池的电动势和内阻，提供的实验器材有：水果电池、电流表A（量程0~3mA，内阻约为0.5Ω）、电压表V（量程0~1.5V，内阻约为3kΩ）、滑动变阻器R1（阻值0-3kΩ，额定电流为1A）、电键、导线若干。

（1）应选图_____（选填“a”或“b”）电路图实验。

（2）根据实验记录的数据，经描点、连线得到水果电池的路端电压随电流变化的U-I图像如图所示，由图可知，水果电池的电动势E=_____V，内阻r=_____Ω。

【答案】a 1.35 4502、在“测定电源的电动势和内阻”的实验中，已连接好部分实验电路。

（1）按如图甲所示的实验电路，把图乙中剩余的电路连接起来_______。

（2）在图乙的电路中，为避免烧坏电表，闭合开关前，滑动变阻器的滑片应置于______端（选填“A”或“B”）。

（3）图丙是根据实验数据作出的U-I图象，由图可知，电源的电动势E=______V，内阻r=______Ω。

【答案】 B 1.50 13、某小组同学利用如图所示的实验装置测量一节干电池的电动势和内阻。

(1)根据实验装置图，在矩形方框中画出电路原理图_____；(2)调节滑动变阻器，电压表和电流表的示数记录如下表:其中5组数据的对应点已经标在坐标纸上，请标出余下一组数据的对应点，并画出U-I图线______；(3)根据(2)中所画图线可得出干电池的电动势E＝________V，内阻r＝______Ω。

（结果保留3位有效数字）【答案】1.50 0.8334、某同学要测量电源的电动势E和内电阻r（E约为5v，内阻约为2Ω），实验台上现有器材为：量程为0.6A内阻较小的电流表一只，量程分别为3v和15v两量程内阻足够大的电压表电压表一只，0-20Ω变阻器，固定电阻R1=15Ω、R2=50Ω、R3=100Ω，该同学为了准确测出此电源的电动势和内阻，采用了如图1所示电路。

2024届全国高考复习物理历年好题专项（实验：测量电源的电动势和内阻）练习1．[2023ꞏ河北张家口一模]在“测定电源的电动势和内阻”的实验中：(1)按图甲所示的实验电路，用笔画线代替导线把图乙中的实物电路连接完整．(2)图丙是根据实验数据作出的U-I 图像，由图可知，电源的电动势E ＝________V ，内阻r ＝________Ω.2．[2023ꞏ福建福州一模]某研究小组用实验测量水果电池的电动势和内阻，把铜片和锌片相隔约1 cm 插入一个柠檬中，就可制成一个水果电池，查阅资料后得该水果电池的电动势约为1 V ，内阻约为5 000 Ω.(1)该小组设计了如下两种测量方案，如图甲所示，为减少测量误差，应选用方案________(填“一”或“二”)(2)某同学选用方案二测量电路进行测量．闭合开关S ，改变电阻箱R 的阻值，并记录电阻箱阻值R 和对应的电流表的示数I ，然后作出R - 1I 图像，就可以求出水果电池电动势E 和内阻r.①已知电流表量程为150 μA ，某次测量，电流表的示数如图乙所示，则电流表的示数为________ μA .②把测量数据标在R - 1I 坐标中，获得如图丙所示图像，根据图像可得水果电池的电动势为________V (保留2位有效数字)，同时可以求得水果电池内阻；③若考虑电流表的内阻，则水果电池电动势的测量值________真实值(填“大于”“等于”或“小于”).3．某实验小组需测定电池的电动势和内阻，器材有：一节待测电池、一个单刀双掷开关、一个定值电阻(阻值为R 0)、一个电流表(内阻为R A )、一根均匀电阻丝(电阻丝总阻值大于R 0，并配有可在电阻丝上移动的金属夹)、导线若干．由于缺少刻度尺，无法测量电阻丝长度，但发现桌上有一个圆形时钟表盘．某同学提出将电阻丝绕在该表盘上，利用圆心角来表示接入电路的电阻丝长度．主要实验步骤如下：(1)将器材如图(a )连接：（2）开关闭合前，金属夹应夹在电阻丝的 端（填“a ”或“b ”）；（3）改变金属夹的位置，闭合开关，记录每次接入电路的电阻丝对应的圆心角θ和电流表示数I ，得到多组数据；（4）整理数据并在坐标纸上描点绘图，所得图像如图（b ）所示，图线斜率为k ，与纵轴截距为d ，设单位角度对应电阻丝的阻值为r 0，该电池电动势和内阻可表示为E ＝ ，r＝ （用R0、R A、k、d、r0表示）（5）为进一步确定结果，还需要测量单位角度对应电阻丝的阻值r0.利用现有器材设计实验，在图（c）方框中画出实验电路图（电阻丝用滑动变阻器符号表示）；（6）利用测出的r0，可得该电池的电动势和内阻．4.[2023ꞏ江苏镇江模拟]多用电表是实验室必备仪器，某实验小组把一欧姆挡等效为一个直流电源，用一个滑动变阻器和一个电压表测量该多用电表内电源电动势和欧姆“×1”挡内部总电阻，他所采用的实验电路如图甲所示．实验器材：待测多用电表（欧姆挡部分刻度损坏）；电压表V：量程6 V，内阻约15 kΩ；滑动变阻器最大阻值50 Ω；导线若干；根据以下操作步骤，回答有关问题：（1）将待测多用电表调到欧姆“×1”挡，将表笔A、B短接，调节欧姆调零旋钮，进行欧姆挡调零．（2）调零完毕，将表笔A、B分别与图甲中1、2两端相接，其中A为 表笔（填“红”或“黑”）.（3）图乙是多用电表某次测量的示数，该示数为 Ω.（4）多次调节变阻器的滑片位置，改变其接入电路的阻值，记录多用电表的示数R和电压表的示数U，以1R为纵坐标、1U为横坐标作出如图丙所示的图像，根据图像可得电源电动势E＝ V；欧姆“×1”挡内部总电阻r＝ Ω.5.[2023ꞏ上海嘉定区二模]某实验小组为了测量一个量程为3 V的电压表的内电阻R V，设计了以下实验方案，甲图为实验电路图，图中电压表为待测电压表，R为电阻箱．（1）小明实验步骤如下：先将电阻箱电阻调至0，闭合开关S，电压表读数如图乙所示，读出此时电压U1＝ V；然后调节电阻箱的阻值至适当值，读出电阻箱阻值R和此时电压表的电压U2，忽略电源内阻，则电压表电阻的测量结果R V＝ （用符号U1、U2和R表示）；如果考虑电源内阻，则测量结果R V与真实值比较 （选填“偏大”或“偏小”）.（2）小李实验步骤如下：闭合开关S，多次调节电阻箱，读出电阻箱阻值R及对应电压表的电压U，作出1U- R图像如图丙所示，不考虑电源内阻，从图像可知电压表内阻的测量值为 Ω；如果已知电源内电阻为r（Ω），则电压表内阻的真实值为 Ω.参考答案1．答案：(1)见答案解析图 (2)1.5 1答案解析：(1)实物电路图如图所示．(2)由题图丙可知，电源的U -I 图像与纵轴交点的纵坐标值是1.5，则电源电动势E ＝1.5V ，电源内阻r ＝⎪⎪⎪⎪ΔU ΔI ＝⎪⎪⎪⎪1.5－1.00.5 Ω＝1 Ω.2．答案：(1)二 (2)①100 ②0.88(0.85～0.90) ③等于答案解析：(1)水果电池内阻较大，为减小实验误差，电压表并联在电源两端带来较大误差，因为该方式测量的是电压表与内阻并联后的总电阻，故应选择图二所示电路图．(2)①最小分度值为5 μA ，故电流表的示数为100 μA.②电源电动势为E ＝I (r ＋R )，所以R ＝E ×1I －r ，由图丙所示图像可知，图像斜率k ＝E＝9 000－2 000（16－8）×103＝0.88 V . ③若考虑电流表的内阻，则E ＝I (r ＋R ＋R A )，图像斜率不变，则水果电池电动势的测量值等于真实值．3．答案：(2)b (4)r 0k r 0d k －R 0－R A (5)见答案解析答案解析：(2)开关闭合前，为了保护电路中的元件，应将电阻丝的最大阻值接入电路，根据电阻定律R ＝ρL S 可知电阻丝接入越长，接入电阻越大，金属夹应夹在电阻丝的b 端．(4)设圆心角为θ时，电阻丝接入电路中的电阻为θr 0，根据闭合电路欧姆定律E ＝U ＋Ir可知E ＝I (R A ＋R 0＋θr 0)＋Ir ，整理得1I ＝r 0E θ＋R A ＋R 0＋r E，结合图像的斜率和截距满足r 0E ＝k ，R A ＋R 0＋r E＝d ，解得电源电动势和内阻为E ＝r 0k ，r ＝r 0d k －R 0－R A . (5)实验器材中有定值电阻R 0和单刀双掷开关，考虑使用等效法测量电阻丝电阻，如图 原理的简单说明：①将开关置于R0位置，读出电流表示数I0；②将开关置于电阻丝处，调节电阻丝的角度，直到电流表示数为I0，读出此时角度θ；③此时θr0＝R0，即可求得r0的数值．4．答案：(2)黑 (3)7.0(4)320答案解析：(2)多用电表内部电源的正极与黑表笔相连，流过电压表的电流应从正接线柱流向负接线柱，因此A为黑表笔．(3)将多用电表选择开关打到欧姆“×1”挡，由图乙可知示数为7.0 Ω.(4)根据闭合电路的欧姆定律有E＝U＋UR r，解得1R＝Erꞏ1U－1r所以1R- 1U图线中k＝Er＝12013＝320，b＝－1r＝－120，解得r＝20 Ω，E＝3 V．5．答案：(1)2.95(2.93～2.98)U2RU1－U2偏大 (2)a a－r答案解析：(1)电压表量程为3 V，由图乙所示表盘可知，其分度值为0.1 V，示数为2.95 V；忽略电源内阻，根据图甲所示电路图，由闭合电路的欧姆定律得E＝U＋IR＝U＋UR V R由题意得E＝U1，E＝U2＋U2R V R，解得电压表内阻R V＝U2RU1－U2考虑电源内阻E＝U1＋U1R V r，E＝U2＋U2R V(R＋r)解得R V＝U2RU1－U2－r由此可知，考虑电源内阻时，电压表内阻测量值偏大．(2)不考虑电源内阻，由题图甲所示电路图，根据闭合电路欧姆定律得E＝U＋IR＝U＋UR V R整理得1U＝1ER VꞏR＋1E由题图丙所示1U- R图像可知，图像的斜率k＝1ER V＝b0－（－a）＝ba，纵轴截距b＝1E解得电压表内阻R V＝a考虑电源内阻，由题图甲所示电路图，根据闭合电路欧姆定律得E＝U＋I(r＋R)＝U＋UR V(r＋R)，整理得1U＝1ER V R＋1E＋rER V，由图丙所示1U- R图像可知，图像的斜率k＝1ER V＝b0－（－a）＝ba，纵轴截距b＝1E＋rER V，解得R V＝a－r.。

实验九 测定电源的电动势和内阻一、实验目的1．用电流表和电压表测定电源的电动势和内阻． 2．进一步加深对闭合电路欧姆定律的理解． 3．进一步熟练掌握电压表和电流表的使用方法． 二、实验原理1．实验依据：闭合电路的欧姆定律 2．实验电路：如图1所示图13．E 和r 的求解：由U ＝E －Ir得⎩⎪⎨⎪⎧U 1＝E －I 1r U 2＝E －I 2r ，解得⎩⎪⎨⎪⎧E ＝I 1U 2－I 2U1I 1－I2r ＝U 2－U1I 1－I24．作图法数据处理，如图2所示． (1)图线与纵轴交点为E . (2)图线与横轴交点为I 短＝Er.(3)图线的斜率表示r ＝ΔU. 图2特别提醒 图线斜率的绝对值为电源内阻r 的大小；当I ＝0时，U ＝E ，即图线与纵轴的交点坐标值；当U ＝0时，I 为短路时的电流，即图线与横轴的交点坐标值．但要注意，有时纵轴起点不是零，这时图线与横轴的交点不是短路电流，图线斜率的绝对值仍是内阻值，与纵轴的交点坐标值仍为电源的电动势值． 三、实验器材电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸． 四、实验步骤 1．连接电路电流表用0.6 A 量程，电压表用3 V 量程，按图1连接好电路． 2．测量与记录(1)把变阻器的滑片移动到使用阻值最大的一端．(2)闭合开关，调节变阻器，使电流表有明显示数并记录一组数据(I 1、U 1)．用同样方法测量多组I 、U 值．填入表格中.(3)五、数据处理本实验中数据的处理方法，一是联立方程求解的公式法，二是描点画图法． 方法一 取六组对应的U 、I 数据，数据满足的关系式U 1＝E －I 1r 、U 2＝E －I 2r 、U 3＝E －I 3r …让第1式和第4式联立方程，第2式和第5式联立方程，第3式和第6式联立方程，这样解得三组E 、r ，取其平均值作为电池的电动势E 和内阻r 的大小． 方法二 在坐标纸上以路端电压U 为纵轴、干路电流I 为横轴建立U —I 坐标系，在坐标平面内描出各组(U ，I )值所对应的点，然后尽量多地通过这些点作一条直线，不在直线上的点大致均匀分布在直线两侧，则直线与纵轴交点的纵坐标值即是电池电动势的大小(一次函数的纵轴截距)，直线斜率的绝对值即为电池的内阻r .即r ＝|ΔU ΔI |.六、误差分析 1．偶然误差(1)由读数不准和电表线性不良引起误差．(2)用图象法求E 和r 时，由于作图不准确造成的误差． (3)测量过程中通电时间过长或电流过大，都会引起E 、r 变化． 2．系统误差由于电压表和电流表内阻影响而导致的误差．(1)如图3甲所示，在理论上E ＝U ＋(I V ＋I A )r ，其中电压表示数U 是准确的电源两端电压，而实验中忽略了通过电压表的电流I V 而形成误差，而且电压表示数越大，I V 越大．图3结论：①当电压表示数为零时，I V ＝0，I A ＝I 短，短路电流测量值＝真实值．②E 测<E 真．③因为r 测＝E 测I 短，所以r 测<r 真．从电路的角度看，电压表应看成内电路的一部分，故实际测出的是电池和电压表这一整体的等效内阻和电动势(r 测和E 测)，如图乙所示，因为电压表和电池并联，所以r 测小于电池内阻r 真，因为外电阻R 断开时，a 、b 两点间电压U ab 等于电动势E 测，此时电源与电压表构成回路，所以U ab <E 真，即E 测<E 真．(2)若采用如图4甲所示的电路，I A 为电源电流真实值，理论上有E ＝U ＋U A ＋I A r ，其中U A 不可知，而造成误差，而且电流表示数越大，U A 越大，当电流为零时，U A ＝0，电压为准确值，等于E ，如图乙所示．甲 乙图4结论：①E 为真实值． ②I 短测<I 短真．③因为r 测＝EI 短测，所以r 测>r 真，r 测为r 真和R A 的串联值，由于通常情况下电池的内阻较小，所以这时r 测的测量误差非常大． 七、注意事项1．为了使电池的路端电压变化明显，电池的内阻宜大些(选用已使用过一段时间的干电池)．2．要测出不少于6组的(I ，U )数据，且变化范围要大些，然后用方程组求解，并求平均值．3．画U －I 图线时，由于读数的偶然误差，描出的点不在一条直线上，在作图时应使图线通过尽可能多的点，并使不在直线上的点均匀分布在直线的两侧，个别偏离直线太远的点可舍去．这样就可使偶然误差得到部分抵消，从而提高精确度． 4．由于干电池的内阻较小，路端电压U 的变化也较小，这时画U －I 图线时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当值开始(横坐标I 必须从零开始)．但这时图线和横轴的交点不再是短路电流，而图线与纵轴的截距仍为电源的电动势，图线斜率的绝对值仍为内电阻． 八、实验改进测电源的电动势和内电阻的其他几种方法1．用一个电流表和电阻箱测量，电路如图5所示，测量原理为：E ＝I 1(R 1＋r )，E ＝I 2(R 2＋r )，由此可求出E 和r ，此种方法使测得的电动势无偏差，但内阻偏大．图52．用一个电压表和电阻箱测量，电路如图6所示，测量原理为：E ＝U 1＋U 1R 1r ，E ＝U 2＋U 2R 2r .由此可求出r 和E ，此种方法测得的电动势和内阻均偏小．图63．用一只电压表粗测电动势，直接将电压表接在电源两端，所测值近似认为是电源的电动势，此时U ＝ER VR V ＋r≈E ，需满足R V ≫r .4．用两个电压表可测得电源的电动势，电路如图7所示．测量方法 为：断开S ，测得V 1、V 2的示数分别为U 1、U 2，此时，E ＝U 1 ＋U 2＋U 1R Vr ,R V 为V 1的内阻；再闭合S ，V 1的示数为U 1′,此时E＝U 1′＋U 1′R V r ，解方程组可求得E . 图7记忆口诀A 表V 表测电源，A 表内接莫记反. 测得数据六七组，联立方程求解慢. U 为纵轴I 为横，描点连线为重点. 两轴截距和斜率，搞清意义实验完. V 表分流存误差，E 、r 偏小图可鉴. 两个电阻和A 表，准确测E 不算难.考点一 对实验的理解与应用例1(2010·广东理综·34(2))某同学利用电压表和电阻箱测定干电池的电动势和内阻，使用的器材还包括定值电阻(R0＝5 Ω)一个，开关两个，导线若干，实验原理图如图8(a)．图8①在图(b)的实物图中，已正确连接了部分电路，请完成余下电路的连接．②请完成下列主要实验步骤：A．检查并调节电压表指针指零；调节电阻箱，示数如图(c)所示，读得电阻值是________；B．将开关S1闭合，开关S2断开，电压表的示数是1.49 V；C．将开关S2________，电压表的示数是1.16 V；断开开关S1.③使用测得的数据，计算出干电池的内阻是______(计算结果保留两位有效数字)．④由于所用电压表不是理想电压表，所以测得的电动势比实际值偏________(填“大”或“小”)．考点二测电动势和内阻的其他方法例2某研究性学习小组采用如图9所示的电路测量某干电池的电动势E和内阻r，R为电阻箱，V为理想电压表，其量程略大于电池的电动势．实验中通过多次改变电阻箱的阻值R，从电压表上读出相应的示数U，该小组同学发现U与R不成线性关系，于是图9 求出了相应的电阻与电压的倒数如下表所示.(1)根据表中的数据和实验原理，你认为第______(填序号)组数据是错误的，原因是________________________________________________________________________.(2)根据实验数据，请在图10所给的坐标系中绘出1U－1R关系图线．图11图10(3)由图线可知，该干电池的电动势E ＝________ V ，内阻r ＝________ Ω.(保留两位有效数字)实物图连接的技巧实物图连接是一类考查学生实验技能和操作能力较为有效的题型，连线前一定要 画出实验电路图，然后按图连线，且必须注意以下几点：(1)连线不能交叉；(2) 必须把线接在接线柱上；(3)电流应从电表正接线柱流入，从负接线柱流出；(4) 变阻器应处在有效控制状态．在实际操作中，画电路图时，各元件的相对位置应 尽量与实物图相吻合；连实物图时，应先串后并，先连控制电路后连测量电 路．要特别注意变阻器的分压连接，把变阻器的全电阻、开关、电源连成干路， 取变阻器的部分电阻与测量电路并联即可．例3 图11是利用两个电流表A 1和A 2测量干电池电动势E 和内 阻r 的电路原理图．图中S 为开关，R 为滑动变阻器，固定电阻 R 1和电流表A 1内阻r 1之和为10 000 Ω(比r 和滑动变阻器的总电 阻都大得多)，A 2为理想电流表．(1)按电路原理图在图12虚线框内各实物图之间画出连线．图12(2)在闭合开关S 前，将滑动变阻器的滑动端c 移动至________(填“a 端”、“中央”或“b 端”)．(3)闭合开关S ，移动滑动变阻器的滑动端c 至某一位置，读出电流表A 1和A 2的示数I 1和I 2.多次改变滑动端c 的位置，得到的数据为1212图13(4)利用所得曲线求得电源的电动势E ＝________ V ，内阻r ＝________ Ω.(保留两位小数)(5)该电路中电源输出的短路电流I 短＝________ A.例4 (2010·江苏卷·10)在测量电源的电动势和内阻的实验中，由于所用电压表(视为理 想电压表)的量程较小，某同学设计了如图14所示的实物电路．图14(1)实验时，应先将电阻箱的电阻调到________．(选填“最大值”、“最小值”或“任意值”)(2)改变电阻箱的阻值R ，分别测出阻值R 0＝10 Ω的定值电阻两端的电压U ，下列两组R 的取值方案中，比较合理的方案是________．(选填“1”或“2”)(3)根据实验数据描点，绘出的1U －R 图象是一条直线．若直线的斜率为k ，在1U 坐标轴上的截距为b ，则该电源的电动势E ＝_______，内阻r ＝______.(用k 、b 和R 0表示)解析 本题主要考查测量电源的电动势和内阻的基础知识，意在考查考生实验方案设计和数据处理能力．(1)实验中电阻箱起到改变电路的总电阻和分压作用，为了确保仪器的安全，一般将电阻箱的电阻先调到最大值．(2)由于定值电阻R 0＝10 Ω，若选用方案1，则电压表的示数较小，示数变化范围也很小，所以选用方案2.(3)根据闭合电路欧姆定律有E ＝U R 0(R 0＋R ＋r )，变形为1U ＝1ER 0R ＋R 0＋r ER 0，由题意得斜率k ＝1ER 0，截距b ＝R 0＋r ER 0，解得E ＝1kR 0，r ＝bk －R 0.答案 (1)最大值 (2)2 (3)1kR 0 bk －R 01. 某学生用电流表和电压表测干电池的电动势和内阻时， 所用滑动变阻器的阻值范围为0～20 Ω，连接电路的实 物图如图15所示．该学生接线中错误的和不规范的做 法是 ( ) A ．滑动变阻器不起变阻作用B ．电流表接线有错 图15C ．电压表量程选用不当D ．电压表接线不妥2．用如图16所示电路测量干电池的电动势和内阻(电动势约为1.5 V ，内阻约0.5 Ω，允许通过的最大电流为0.6 A)．图中电压表 的量程为2.0 V ，内阻3 000 Ω；电流表的量程为0.10 A ，内阻为5.0 Ω.除被测电池、开关和导线外，还有如下器材： A ．滑动变阻器：阻值范围0～10Ω 图16 B ．滑动变阻器：阻值范围0～100 Ω C ．定值电阻：阻值为1 Ω D ．定值电阻：阻值为100 Ω(1)为了满足实验要求并保证实验的精确度，R 2应选阻值为________ Ω的定值电阻；为便于调节，图中R 1应选择阻值范围是________Ω的滑动变阻器．(2)实验中，当电流表读数为0.10 A 时，电压表读数为1.16 V ；当电流表读数为0.05 A 时，电压表读数为1.28 V ．则可以求出E ＝________V ，r ＝________Ω.3．某同学为了较精确地测量某一节干电池的电动势和内阻，实验室准备了下列器材： A ．待测干电池E (电动势约为1.5 V ，内阻约为1 Ω) B ．电流表G(满偏电流3.0 mA ，内阻为100 Ω) C ．电流表A(量程0～0.6 A ，内阻约为1 Ω) D ．滑动变阻器R 1(0～10 Ω，额定电流为2 A) E ．滑动变阻器R 2(0～1 kΩ，额定电流为1 A) F ．定值电阻R 0(阻值为900 Ω) G ．开关一个，导线若干(1)为了能比较准确地进行测量，同时还要考虑操作的方便，实验中滑动变阻器应选________．(2)根据题意在图17中画出该实验所需要的电路图．图17(3)根据电路图，将实物图18连接起来，组成完整的电路．图18(4)如图19所示，是某同学根据正确的实验得到的数 据作出的图线，其中，纵坐标I 1为电流表G 的示数， 横坐标I 2为电流表A 的示数，由图可知，被测干电池 的电动势为______ V ，内电阻为________ Ω(保留两位有效数字)4．要测定某电源的电动势和内电阻，某同学按如图20所示的电路图连接好电路并进行如下操作：(1)闭合开关S 1，多次调节电阻箱的阻值，并记录下每次的电阻值R 及对应的电流表A 的示数I (电流表的内阻很小，可忽略不计)； 图20 (2)根据数据，作出图象1I－R ，如图21所示，则根据图象可以求出：电源电动势E＝________V ，内电阻r ＝________Ω.图19图215．实验室给出下列器材，请你完成一节干电池电动势和内阻的测定．A．一节待测干电池(内阻大于2 Ω)B．电流表，量程0.6 A，内阻5 Ω左右C．电流表，量程1.5 A，内阻0.5 Ω左右D．电压表，量程2.0 V，内阻5 kΩ左右E．滑动变阻器，最大阻值为100 ΩF．滑动变阻器，最大阻值为10 ΩG．电键一只、导线若干(1)该实验所需器材________(填器材前面字母)；(2)请画出该实验电路图；(3)下表列出了某组同学测得的实验数据，其中有一组数据不符合读数要求，请将该组数据的序号填在横线上______；________V，内阻为________ Ω.图22答案课堂探究例 1 ①连线如图所示②20 Ω 闭合③0.69 Ω ④小例2 (1)3 随电阻的减小路端电压应逐渐减小(2)根据给定的各组1R 、1U 值在坐标上描出位置，然后依据这些位置作出1U －1R图线，如图所示．(3)2.9 0.71例3 (1)实物连接如图所示(2)b 端(3)作I 1－I 2图象如图所示(4)1.49(1.48～1.50)0.60(0.55～0.65)(5)2.5(2.3～2.7)例4(1)最大值(2)2(3)1kR0bk－R0随堂训练1．ABD2．(1)10～10(2)1.40.43．(1)D(2)如图所示(3)如图所示(4)1.4(1.38～1.42均可)0.67(0.66～0.68均可)4．2 45．(1)ABDFG(2)如图所示(3)2(4)如图所示 1.46(1.45～1.47均对)0.73(0.70～0.75均对)。

测电源的电动势和内阻（复习题库）1、将一铜片和一锌片分别插入一个苹果内就构成了简单的“水果电池”，其电动势约为1.5V，内阻达几百欧姆为了测定一水果电池的电动势和内阻，提供的实验器材有：水果电池、电流表A（量程0~3mA，内阻约为0.5Ω）、电压表V（量程0~1.5V，内阻约为3kΩ）、滑动变阻器R1（阻值0-3kΩ，额定电流为1A）、电键、导线若干。

（1）应选图_____（选填“a”或“b”）电路图实验。

（2）根据实验记录的数据，经描点、连线得到水果电池的路端电压随电流变化的U-I图像如图所示，由图可知，水果电池的电动势E=_____V，内阻r=_____Ω。

【答案】a 1.35 4502、在“测定电源的电动势和内阻”的实验中，已连接好部分实验电路。

（1）按如图甲所示的实验电路，把图乙中剩余的电路连接起来_______。

（2）在图乙的电路中，为避免烧坏电表，闭合开关前，滑动变阻器的滑片应置于______端（选填“A”或“B”）。

（3）图丙是根据实验数据作出的U-I图象，由图可知，电源的电动势E=______V，内阻r=______Ω。

【答案】 B 1.50 13、某小组同学利用如图所示的实验装置测量一节干电池的电动势和内阻。

(1)根据实验装置图，在矩形方框中画出电路原理图_____；(2)调节滑动变阻器，电压表和电流表的示数记录如下表:其中5组数据的对应点已经标在坐标纸上，请标出余下一组数据的对应点，并画出U-I图线______；(3)根据(2)中所画图线可得出干电池的电动势E＝________V，内阻r＝______Ω。

（结果保留3位有效数字）【答案】 1.50 0.8334、某同学要测量电源的电动势E和内电阻r（E约为5v，内阻约为2Ω），实验台上现有器材为：量程为0.6A 内阻较小的电流表一只，量程分别为3v和15v两量程内阻足够大的电压表电压表一只，0-20Ω变阻器，固定电阻R1=15Ω、R2=50Ω、R3=100Ω，该同学为了准确测出此电源的电动势和内阻，采用了如图1所示电路。
