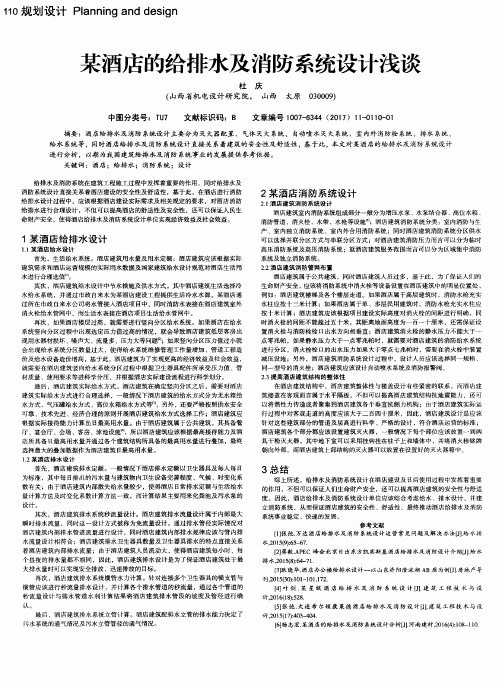

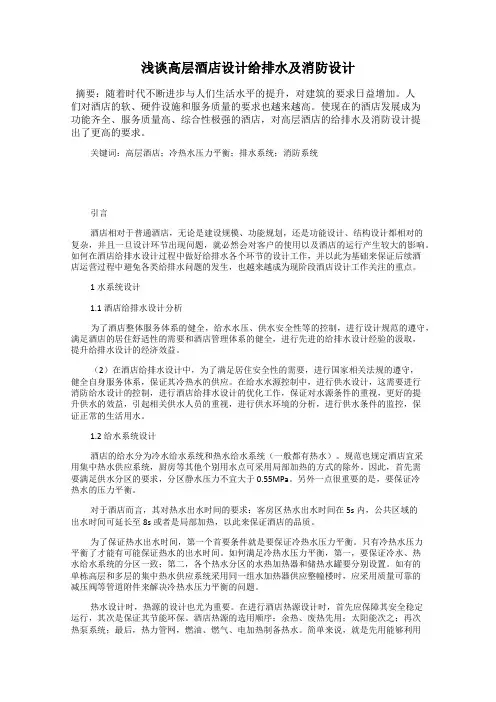

某大酒店给排水与消防设计论文

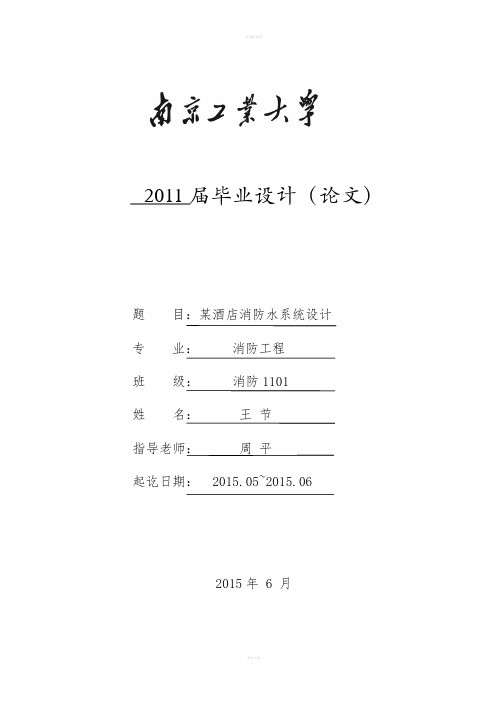

2011届毕业设计（论文）题目：某酒店消防水系统设计专业：消防工程班级：消防1101姓名：王节指导老师：周平起讫日期： 2015.05~2015.062015年 6 月七层酒店酒店消防水系统设计摘要随着现代经济发展，宾馆酒店在生活中变得常见普遍。

宾馆酒店类建筑人员流动性大，室内装修可燃物多，火灾隐患多等特点决定了这类场所对消防系统要求很高。

本课题针对某酒店进行消防水系统。

在这次设计中，工程为七层酒店商用低层建筑，该酒店无地下层，地上共七层，一层为酒店大厅，二层为餐厅和娱乐场所，三到七层为客房。

根据相关设计规范要求该建筑为二类建筑，危险级别为轻危险级。

酒店内设置室内消火栓，设计流量为15L/s。

自动喷水灭火系统采用闭式湿式自动喷水灭火系统，设计流量为30L/s，喷头选取68℃闭式吊顶型O。

本次设计主要是基于室内消火栓系统和水喷淋系统的玻璃球喷头，设计扬程为100mH2设计，包括基本分类，组成部分，设计原则，然后详细介绍主要设计流程和计算参数，最后根据所设计的水系统进行设计总结。

关键词：酒店消火栓系统自动喷水灭火系统Design of fire water system on seven-story hotelABSTRACTHotels appear to be more and more common in our lives with the increasing development of modern economy, accompanied by a high demand in fire extinguishing system due to the tremendous mobility of its faculty, large amount of inflammable materials in interior decoration, highly fire risks and so on.The project in this design is a seven-floor commercial low-rise building, with the seven floors on the ground excluding those sub levels. The first floor is the lobby of the hotel, the second floor is the restaurant and entertainment places, and the other floors are guest rooms. It was required to be the Type Two building according to those devising rule, with slight level of dangers. There would be fire hydrant of 15L/s indoors. While the sprinkler system is in closed wet system, which is of 30L/s flow. And its sprayer is closed hung in 68℃, with its lift of O. This design, based on fire extinguishing system and sprinkler system, 100mH2includes its fundamental classifications, components, design principles, and then describes its main design procedures and calculating parameters, finally come to the overall fire extinguishing budgets of water supply system.Key words: hotel;fire extinguishing system; sprinkler system.目录摘要 ................................................................................. ABSTRACT .............................................................................. 第1章概述. 01.1 研究背景 01.2 消防给水系统概况 (1)1.3 设计内容 (1)1.3.1 设计规范 (1)1.3.2 法律规范 (1)1.3.3 工程概况 (2)1.3.4 消火栓系统设计内容 (3)1.3.5 自动喷水灭火系统设计内容 (3)第2章消防水系统 (4)2.1 消火栓给水系统 (4)2.1.1 室外消火栓 (4)2.1.2 室内消火栓 (6)2.1.3 消火栓系统设置范围 (9)2.2 自动喷水灭火系统 (10)第3章消火栓系统设计 (14)3.1 消防用水量 (14)3.2 室外消火栓的设计 (15)3.2.1 室外消火栓的数量 (15)3.2.2 室外消火栓的布置要求 (15)3.3 室内消火栓的设计 (15)3.3.1 室内消火栓、水枪、水带型号的选定 (15)3.3.2 充实水柱的计算 (16)3.3.3 消火栓间距及保护半径 (17)3.3.4 消火栓栓口处所需压力 (18)3.3.5 给水管网管径和水头损失 (20)3.3.6 消防水泵 (22)3.3.7 消防水箱 (23)3.3.8 消防水池 (24)第4章自动喷水灭火系统设计 (25)4.1 确定火灾危险等级 (25)4.2 系统选型 (26)4.3 确定设计参数 (26)4.4 喷头的选择与布置 (28)4.4.1 喷头的选择 (28)4.4.2 喷头的布置 (28)4.5 系统流量计算 (30)4.6 校核喷水强度 (30)4.7 管道水力计算 (31)4.7.1 管道的沿程水头损失 (31)4.7.2 管道局部水头损失 (31)4.7.3 沿程和局部水头损失 (32)4.7.4 管系特性系数 (33)4.7.5 水泵扬程或系统入水口的供水压力 (33)4.7.6 水箱高度的确定 (34)4.8 计算流程 (34)4.8.1 水泵供水水力计算 (34)4.8.2 流速校核 (36)4.8.3 水泵供水喷水强度校核 (36)4.8.4 喷淋泵的选型 (37)4.8.5 水泵接合器的设置及水池容积 (37)4.8.6 水箱供水水力计算 (37)4.8.7 水箱供水喷水强度校核 (40)4.9 喷淋系统计算小结 (40)4.9.1 水泵 (40)4.9.2 水箱 (40)设计总结 (41)参考文献 (42)第1章概述1.1 研究背景2013年4月14日6时左右，湖北省襄阳市樊城区前进东路一景城市花园酒店发生火灾，8时50分大火被扑灭。

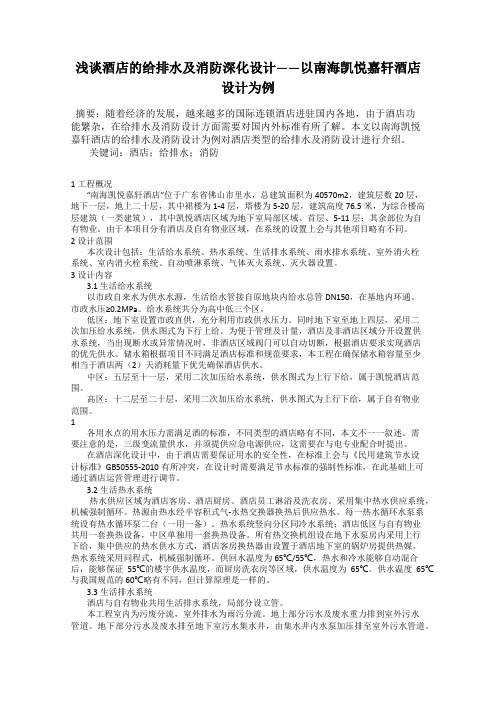

浅谈酒店的给排水及消防深化设计——以南海凯悦嘉轩酒店设计为例摘要：随着经济的发展，越来越多的国际连锁酒店进驻国内各地，由于酒店功能繁杂，在给排水及消防设计方面需要对国内外标准有所了解。

本文以南海凯悦嘉轩酒店的给排水及消防设计为例对酒店类型的给排水及消防设计进行介绍。

关键词：酒店；给排水；消防1工程概况“南海凯悦嘉轩酒店”位于广东省佛山市里水，总建筑面积为40570m2，建筑层数20层，地下一层，地上二十层，其中裙楼为1-4层，塔楼为5-20层，建筑高度76.5米，为综合楼高层建筑（一类建筑），其中凯悦酒店区域为地下室局部区域、首层、5-11层；其余部位为自有物业。

由于本项目分有酒店及自有物业区域，在系统的设置上会与其他项目略有不同。

2设计范围本次设计包括：生活给水系统、热水系统、生活排水系统、雨水排水系统、室外消火栓系统、室内消火栓系统、自动喷淋系统、气体灭火系统、灭火器设置。

3设计内容3.1 生活给水系统以市政自来水为供水水源，生活给水管接自原地块内给水总管DN150，在基地内环通。

市政水压≥0.2MPa。

给水系统共分为高中低三个区。

低区：地下室设置市政直供，充分利用市政供水压力。

同时地下室至地上四层，采用二次加压给水系统，供水图式为下行上给。

为便于管理及计量，酒店及非酒店区域分开设置供水系统，当出现断水或异常情况时，非酒店区域阀门可以自动切断，根据酒店要求实现酒店的优先供水。

储水箱根据项目不同满足酒店标准和规范要求，本工程在确保储水箱容量至少相当于酒店两（2）天消耗量下优先确保酒店供水。

中区：五层至十一层，采用二次加压给水系统，供水图式为上行下给，属于凯悦酒店范围。

高区：十二层至二十层，采用二次加压给水系统，供水图式为上行下给，属于自有物业范围。

1各用水点的用水压力需满足酒的标准，不同类型的酒店略有不同，本文不一一叙述。

需要注意的是，三级变流量供水，并须提供应急电源供应，这需要在与电专业配合时提出。

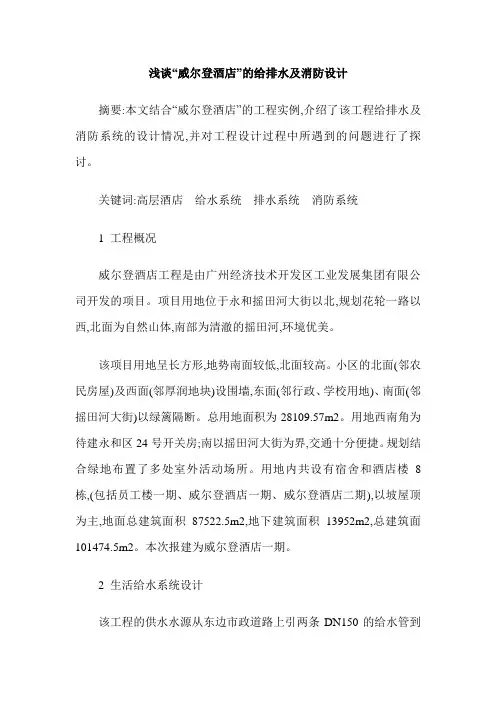

浅谈“威尔登酒店”的给排水及消防设计摘要:本文结合“威尔登酒店”的工程实例,介绍了该工程给排水及消防系统的设计情况,并对工程设计过程中所遇到的问题进行了探讨。

关键词:高层酒店给水系统排水系统消防系统1 工程概况威尔登酒店工程是由广州经济技术开发区工业发展集团有限公司开发的项目。

项目用地位于永和摇田河大街以北,规划花轮一路以西,北面为自然山体,南部为清澈的摇田河,环境优美。

该项目用地呈长方形,地势南面较低,北面较高。

小区的北面(邻农民房屋)及西面(邻厚润地块)设围墙,东面(邻行政、学校用地)、南面(邻摇田河大街)以绿篱隔断。

总用地面积为28109.57m2。

用地西南角为待建永和区24号开关房;南以摇田河大街为界,交通十分便捷。

规划结合绿地布置了多处室外活动场所。

用地内共设有宿舍和酒店楼8栋,(包括员工楼一期、威尔登酒店一期、威尔登酒店二期),以坡屋顶为主,地面总建筑面积87522.5m2,地下建筑面积13952m2,总建筑面101474.5m2。

本次报建为威尔登酒店一期。

2 生活给水系统设计该工程的供水水源从东边市政道路上引两条DN150的给水管到设备用房的消防水池。

(1)生活用水量经计算,该工程最高日用水量为:435m3/天,最高日最高时用量为:48m3/h。

四号楼一层设有生活水池80m3,保证1～5号楼酒店的生活用水。

给水系统也包括了生活冷水系统、热水系统,酒店部分增加直饮水系统,且整个给水系统进入主干管做水质预处理,去除水中多余的水解盐及氯,防止对给水管道的腐蚀作用。

(2)消防用水量室外消火栓用水量为30L/s,火灾延续时间为3h;室内消火栓用水量为40L/s,火灾延续时间为3h;自动喷水灭火系统用水量:本工程建筑物危险等级为中危险Ⅱ级(按地下车库计),设计喷水强度为8.0L/(min·m2),作用面积为160m,设计秒流量为30L/s,火灾延续时间为1h。

消防水池的有效容积为450m3,满足本建筑的室内外消防用水量要求。

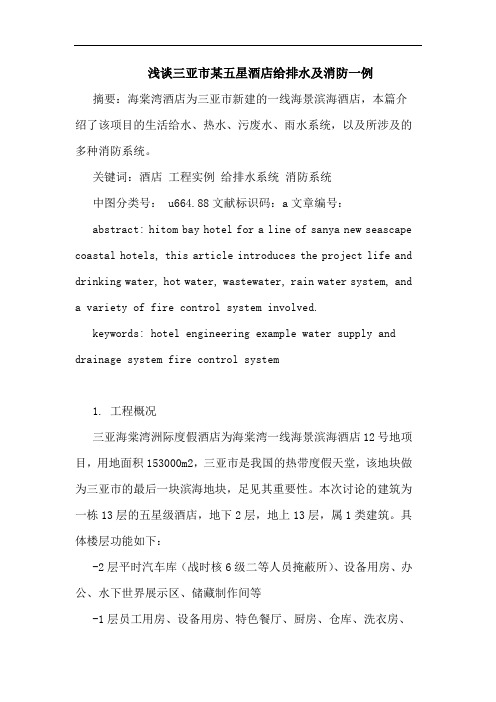

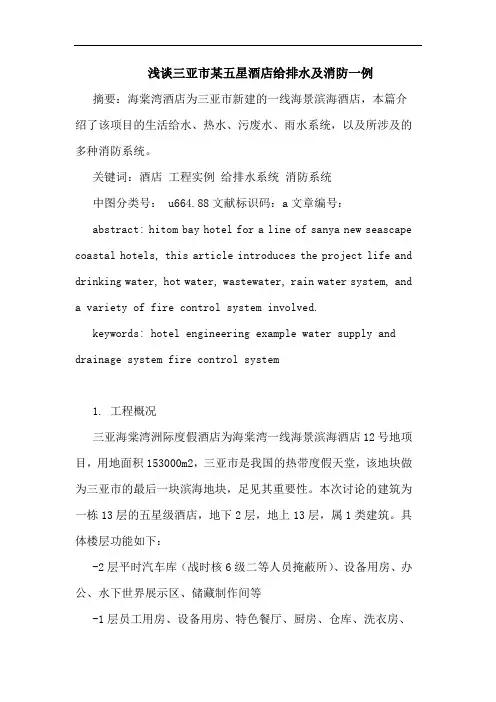

浅谈三亚市某五星酒店给排水及消防一例摘要：海棠湾酒店为三亚市新建的一线海景滨海酒店，本篇介绍了该项目的生活给水、热水、污废水、雨水系统，以及所涉及的多种消防系统。

关键词：酒店工程实例给排水系统消防系统中图分类号： u664.88文献标识码：a文章编号：abstract: hitom bay hotel for a line of sanya new seascape coastal hotels, this article introduces the project life and drinking water, hot water, wastewater, rain water system, and a variety of fire control system involved.keywords: hotel engineering example water supply and drainage system fire control system1. 工程概况三亚海棠湾洲际度假酒店为海棠湾一线海景滨海酒店12号地项目，用地面积153000m2，三亚市是我国的热带度假天堂，该地块做为三亚市的最后一块滨海地块，足见其重要性。

本次讨论的建筑为一栋13层的五星级酒店，地下2层，地上13层，属1类建筑。

具体楼层功能如下：-2层平时汽车库（战时核6级二等人员掩蔽所）、设备用房、办公、水下世界展示区、储藏制作间等-1层员工用房、设备用房、特色餐厅、厨房、仓库、洗衣房、会议室、行政办公、儿童活动室等。

首层美容美发、健身中心、商店、票务商务中心、厨房、大堂、酒吧、接待、行李、客房部等。

2-13层酒店客房、服务间。

6层设有设备转换层。

2. 给水设计从该项目两侧道路分别引入一根dn200市政给水管道，在工程用地范围内形成环状管网，提供本工程生活、消防用水。

考虑到酒店功能分布，纵向分为三个供水区。

地下层～首层为i 区，由市政供水直接供水。

某高层宾馆建筑给排水设计——毕业设计某高层宾馆建筑给排水设计摘要本文主要介绍了某高层宾馆的建筑给排水的设计。

主要包括给水系统、排水系统、消防系统、热水系统和雨水系统。

给水系统包括用水量的计算、给水分区的选择和管道的水力计算。

排水系统包括排水管的水力计算、通气管的设计和排污泵的选择。

消防系统包括消防用水量的计算、消防分区的划分、管道水力计算和消防泵的选择。

热水系统包括热水用水量、热媒量计算、加热器和循环泵的选择、管网水力计算。

雨水系统包括雨水量计算和雨水管布置方案。

本文具体分为给排水设计说明、给排水设计计算、致谢和参考文献四个部分。

关键词:给水系统;消防系统;热水系统;排水系统;雨水系统The Water-Supply and Drainage Engineering of A High-RiseHotelStudent’s name: Hades Huang Advisor: Li Lan(School of Civil Engineering Zhejiang University of Science and Technology)AbstractThis paper introduces the design that the water-supply and drainage engineering of a high-rise hotel. Including water-supply, drainage systems, fire fight systems, hot water-supply systems and rain water systems. Water –supply system, including thecalculation of water consumption, the choice of water-supplydistrict and pipeline hydraulic calculation. Drainage systems includingthe hydraulic calculation of drain, the tube design and the choice ofthe sewage pump. Fire fight system, including the calculation of thefire water, the division of the fire Service Division, the hydraulic calculation of pipeline and the choice of fire pump. Hot water-supply system, including the calculation of the hot water consumption and the amount of heat medium, heater and circulating pump selection, pipe network hydraulic calculation. Stormwater system, including the calculation of stormwater and rain water pipe lay out. This paper is divided into specific note to the drainage design, thank the rain sewage, reference of four parts.Key words: Water supply-system;Fire fight system;Hot water-supply system;drainage system; Rain water system目录摘要 (I)Abstract (II)1设计说明书 ............................................... 1 1.1工程概况 ..................................................... 1 1.2给水系统设计 (1)1.2.1给水方案选择 ..................................................................... .. (1)1.2.2给水方案选择依据 ..................................................................... (1)1.2.3给水方案的确定 ..................................................................... . (2)1.2.4给水附件 ..................................................................... . (2)1.2.5生活水泵和泵房 ..................................................................... ................ 2 1.3消火栓给水系统 (3)1.3.1消火栓给水系统说明 ..................................................................... .. (3)1.3.2消火栓给水系统的组成 ..................................................................... . (3)1.3.3消防管道布置 ..................................................................... .. (4)1.3.4消火栓布置 ............................................................................................. 4 1.4自动喷水灭火系统 (4)1.4.1自动喷水灭火系统说明 ..................................................................... . (4)1.4.2自动喷水灭火系统的组成 .....................................................................41.4.3自动喷水灭火系统的喷头布置形式 ..................................................... 5 1.5热水系统设计 (5)1.5.1热水设计说明 ..................................................................... .. (5)1.5.2热水系统组成 ..................................................................... .. (5)1.5.3热水系统附件 ..................................................................... .................... 5 1.6排水系统设计 (6)1.6.1排水系统的组成 ..................................................................... . (6)1.6.2排水管道类型 ..................................................................... .. (6)1.6.3排水管道的布置和敷设 ..................................................................... . (6)1.6.4通气管的设置 ..................................................................... .................... 6 1.7雨水排水系统设计 (7)2 给水系统设计计算 ......................................... 8 2.1给水系统分区 ................................................. 8 2.2用水量计算 (8)2.2.1最高日用水量 ..................................................................... .. (8)2.2.2最高日最大时用水量 ..................................................................... ........ 9 2.3生活水箱设计计算 ............................................. 9 2.5室内给水管网水力计算 .. (9)2.5.1计算公式 ..................................................................... . (9)2.5.2管径确定 ..................................................................... .. (10)2.5.3下区给水管网水力计算 ..................................................................... .. 102.5.4上区给水管网计算 ..................................................................... . (13)3消火栓系统设计计算 ...................................... 17 3.1消防用水量 .................................................. 17 3.2消火栓系统设计计算 (17)3.2.1消火栓间距 ..................................................................... . (17)3.2.2消防管道水力计算 ..................................................................... . (19)4自喷系统设计计算 ........................................ 21 4.1系统分区 .................................................... 21 4.2设计基本数据 ................................................ 21 4.3水力计算 .................................................... 21 4.4消防水箱、贮水池计算 . (27)4.4.1消防水箱计算 ..................................................................... (27)4.4.2消防水池计算 ..................................................................... (27)5热水系统设计计算 ........................................ 28 5.1热水用水量计算 .............................................. 28 5.2热媒量计算 .................................................. 29 5.3加热器容积计算 . (29)5.4盘管加热面积 (30)5.5膨胀罐设计计算 (30)5.6室内热水管网水力计算 (31)6排水系统设计计算 (33)6.1排水定额和设计秒流量的计算 (33)6.1.1排水定额 ..................................................................... .. (33)6.1.2设计秒流量 ..................................................................... . (33)6.2排水管道设计计算 (34)6.3排水管水力计算 (35)6.4通气管道设计计算 (37)6.5排污泵设计计算 (37)7雨水系统设计计算 (38)7.1雨水量设计计算 (38)7.1.1雨水量计算 ..................................................................... . (38)7.1.2雨水管的确定 ..................................................................... .................. 38 致谢 .................................... 错误～未定义书签。

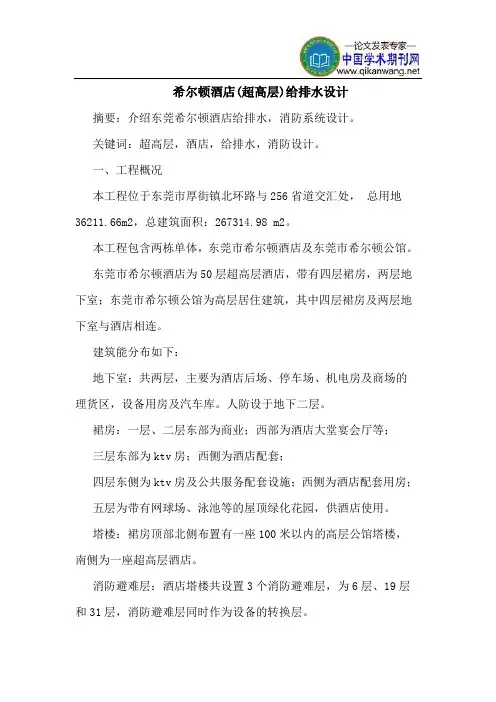

希尔顿酒店(超高层)给排水设计摘要：介绍东莞希尔顿酒店给排水，消防系统设计。

关键词：超高层，酒店，给排水，消防设计。

一、工程概况本工程位于东莞市厚街镇北环路与256省道交汇处，总用地36211.66m2，总建筑面积：267314.98 m2。

本工程包含两栋单体，东莞市希尔顿酒店及东莞市希尔顿公馆。

东莞市希尔顿酒店为50层超高层酒店，带有四层裙房，两层地下室；东莞市希尔顿公馆为高层居住建筑，其中四层裙房及两层地下室与酒店相连。

建筑能分布如下：地下室：共两层，主要为酒店后场、停车场、机电房及商场的理货区，设备用房及汽车库。

人防设于地下二层。

裙房：一层、二层东部为商业；西部为酒店大堂宴会厅等；三层东部为ktv房；西侧为酒店配套；四层东侧为ktv房及公共服务配套设施；西侧为酒店配套用房；五层为带有网球场、泳池等的屋顶绿化花园，供酒店使用。

塔楼：裙房顶部北侧布置有一座100米以内的高层公馆塔楼，南侧为一座超高层酒店。

消防避难层：酒店塔楼共设置3个消防避难层，为6层、19层和31层，消防避难层同时作为设备的转换层。

二、给水系统1给水用水量：酒店部分最高日总用水量为3090m3，最高时用水量为347.1m3。

公馆部分最高日总用水量为1549.2m3，最高时用水量为117.3m3。

2 水源供水水源为市政给水管，根据甲方提供的本建筑物周围的给水管网现状，拟从北环路引入一路dn350的市政接口，在小区路引入一路dn200的市政接口，在室外布置成dn200环状，供室外消防用水，各引入管上设置消防水表组。

在北环路dn350的市政接口上再引入dn300、dn200、dn150、dn150接口四个, 分别供应酒店、公馆用水、商业、绿化用水，其上设置倒流防止器及水表组计量。

市政水压力为0.28~0.30mpa。

3 室内管网系统根据本建筑高度、水源条件、防二次污染、节能和供水安全原则，酒店部分供水系统设计如下：1）管网系统竖向分区的压力控制参数为：各区最不利的出水压力不小于0.15mpa，最低用水点最大静水压力（0流量状态）不大于0.35mpa。

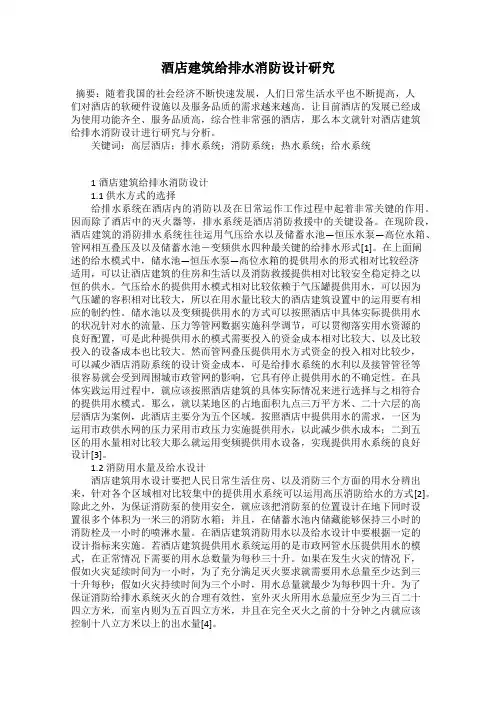

酒店建筑给排水消防设计研究摘要：随着我国的社会经济不断快速发展，人们日常生活水平也不断提高，人们对酒店的软硬件设施以及服务品质的需求越来越高。

让目前酒店的发展已经成为使用功能齐全、服务品质高，综合性非常强的酒店，那么本文就针对酒店建筑给排水消防设计进行研究与分析。

关键词：高层酒店；排水系统；消防系统；热水系统；给水系统1酒店建筑给排水消防设计1.1 供水方式的选择给排水系统在酒店内的消防以及在日常运作工作过程中起着非常关键的作用。

因而除了酒店中的灭火器等，排水系统是酒店消防救援中的关键设备。

在现阶段，酒店建筑的消防排水系统往往运用气压给水以及储蓄水池—恒压水泵—高位水箱、管网相互叠压及以及储蓄水池－变频供水四种最关键的给排水形式[1]。

在上面阐述的给水模式中，储水池—恒压水泵—高位水箱的提供用水的形式相对比较经济适用，可以让酒店建筑的住房和生活以及消防救援提供相对比较安全稳定持之以恒的供水。

气压给水的提供用水模式相对比较依赖于气压罐提供用水，可以因为气压罐的容积相对比较大，所以在用水量比较大的酒店建筑设置中的运用要有相应的制约性。

储水池以及变频提供用水的方式可以按照酒店中具体实际提供用水的状况针对水的流量、压力等管网数据实施科学调节，可以贯彻落实用水资源的良好配置，可是此种提供用水的模式需要投入的资金成本相对比较大、以及比较投入的设备成本也比较大。

然而管网叠压提供用水方式资金的投入相对比较少，可以减少酒店消防系统的设计资金成本，可是给排水系统的水利以及接管管径等很容易就会受到周围城市政管网的影响，它具有停止提供用水的不确定性。

在具体实践运用过程中，就应该按照酒店建筑的具体实际情况来进行选择与之相符合的提供用水模式。

那么，就以某地区的占地面积九点三万平方米、二十六层的高层酒店为案例，此酒店主要分为五个区域。

按照酒店中提供用水的需求，一区为运用市政供水网的压力采用市政压力实施提供用水，以此减少供水成本；二到五区的用水量相对比较大那么就运用变频提供用水设备，实现提供用水系统的良好设计[3]。

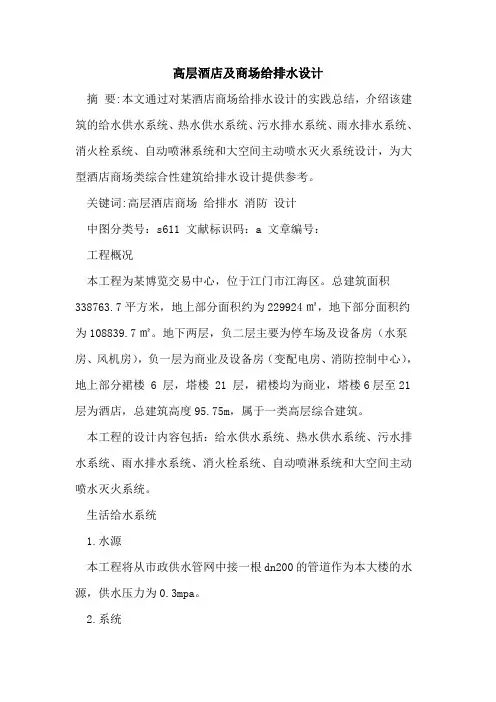

高层酒店及商场给排水设计摘要:本文通过对某酒店商场给排水设计的实践总结，介绍该建筑的给水供水系统、热水供水系统、污水排水系统、雨水排水系统、消火栓系统、自动喷淋系统和大空间主动喷水灭火系统设计，为大型酒店商场类综合性建筑给排水设计提供参考。

关键词:高层酒店商场给排水消防设计中图分类号：s611 文献标识码：a 文章编号：工程概况本工程为某博览交易中心，位于江门市江海区。

总建筑面积338763.7平方米，地上部分面积约为229924㎡，地下部分面积约为108839.7㎡。

地下两层，负二层主要为停车场及设备房（水泵房、风机房），负一层为商业及设备房（变配电房、消防控制中心），地上部分裙楼 6 层，塔楼 21 层，裙楼均为商业，塔楼6层至21层为酒店，总建筑高度95.75m，属于一类高层综合建筑。

本工程的设计内容包括：给水供水系统、热水供水系统、污水排水系统、雨水排水系统、消火栓系统、自动喷淋系统和大空间主动喷水灭火系统。

生活给水系统1.水源本工程将从市政供水管网中接一根dn200的管道作为本大楼的水源，供水压力为0.3mpa。

2.系统由于商业部分与酒店部分分开产权，为了方便管理，两部分的给水系统是独立分开的，生活泵房也分开设置。

2.1系统分区商业竖向分为两个供水区：低区包括-2～3层，市政直接供水；中区包括4～7层（共4层），加压供水。

酒店竖向分为两个供水区：中区包括6～11层（共6层），加压供水f；高区包括 12～21f（共10层），加压供水，其中12～16层（共5层）集中减压，17～21层（共5层）不减压。

2.2系统选择商业及酒店均采用生活水池加全自动变频给水设备联合供水。

商业生活给水低、中区均为下行上给的给水方式；酒店生活给水中、高区均为上行下给的给水方式。

其中高区12～16层给水主管在16层集中减压后再分到每个房间的给水立管。

2.3用水量2.3.1. 商业-2～3层低区用水量计算表：2.3.2.酒店6～24层用水量计算表：2.4水池本建筑生活贮水池分商业生活水池与酒店生活水池，其容积均按其最高日用水量加10%的未预计水量和管网漏失量的和的20%确定，且均平分为两个独立的生活水池。

XXXX酒店建筑给水排水及消防系统设计摘要：本设计为XXXX酒店建筑给水排水及消防系统设计。

总建筑面积约为14270m2，建筑总高度为76.2m，地上二十二层，地下一层，地下一层为设备用房，一、二层为餐饮及办公用房，三～二十层为宾馆客房，二十一及二十二层为办公用房。

屋面为电梯间和水箱间。

设计主要包括对建筑内的给水排水工程以及与之配套的室内外部分给水排水工程的设计，具体包括:室内冷水系统、热水系统、消防系统、自动喷洒系统、排水系统以及雨水系统。

在给水系统的设计中，本设计采用分区给水的方式。

高、低区均采用变频调速泵供水及上行下给的供水方式，供水可靠性较好，节省能源。

该建筑为高层宾馆综合大楼，按照高层民用建筑防火规范，消火栓宜布置在明显、经常有人出入且使用方便的地方，因而在该建筑的房间走廊中，电梯的前室以及地下室中均布有消火栓。

其中屋顶水箱应贮存火灾初期10min的消防水量。

该建筑危险等级为中危险级Ⅰ级，采用湿式自动喷水灭火系统，由湿式报警装置，闭式喷头和管道等组成。

热水系统采用全循环的系统，高区低区均为上行下给的布置形式。

最不利点水温大约为60℃，管道中水温在60℃~70℃之间。

本建筑的生活污水采用分流制排放。

雨水采用内排水系统，生活污水经化粪池处理后排放到市政污水管网，餐饮污水经隔油池处理排放到市政污水管网。

雨水设专门的雨水立管排入市政雨水管道。

在设计过程中，主要的依据是建筑给水排水设计规范、高层民用建筑设计防火规范、建筑设计防火规范，自动喷水灭火系统设计规范等。

关键词：高层建筑；分区给水；分流制ABSTRACTThis design is for a mansion called Guang Ming located in Shenyang. The total area of the architecture a is 14270 square meters，the total height is 76.2 meters，There are 22 floors on the ground，the floor underground is equiPment room，the 1 and 2 floors is dining room and office，3~20 floors are hotel，21~22 floors are office.The design mainly includes the water suPPly system，the drainage system indoor and match with which outside. The design in detail includes indoor water suPPly system，hot water system，fire fighting system ，auto-sPrinkle system，sewage system and storm drainage system.The design of water suPPly system adoPted seParate water suPPly. High and Low sections all use the mean of Frequency Control PumP to suPPly water. The system suPPly water from bottom to toP. This system is energy saving，and the security is good.The building is high，according to the high Public building fire Prevention standards; the fire hydrant of interior is required on the Place that can be used facility，so all of the hydrants of this building are Put besides the staircase and also in the cellar. The water tank ought to be keP t in storage of 10min’s fire fighting water. The auto-sPrinkle system is distinguishing a fire to the damP style in adoPting the wet style to distinguish a fire. As to can not use adoPt gas to distinguish fire the unit inner Place fire hydrant and the building that sPrinkles voluntarily.Warm water system adoPts comPletely circulatory system. High section is suPPlied from bottom to toP. The temPerature of the list of all Points must be about 60℃. The temPerature of water in PiPe needs to be 60℃-70℃.The architecture adoPts interflow for draining water. The rainwater adoPts the indePendent drainage systems，the excrement，urine and sewage are dialed with the sePtic tank before discharge into municiPal network. There are sPecial rainwater PiPe in charge of discharging rainwater into the municiPal rainwater net.In designing Process，chiefly based on The SkyscraPer Water SuPPle And Drainage Design SPecification、SkyscraPer Fire Prevention Norm Design SPecification、Automatic SPray Design SPecification、An Hard Polyvinylchloride PiPeline Design SPecification of Building Water SuPPly And Drainage.Keywords：high-level architecture；seParate water suPPly；convergence bridging system目录第一章设计任务及设计资料 (1)1.1设计任务 (1)1.2设计依据 (2)1.2.1建筑设计资料 (2)1.2.2相关设计资料 (2)1.2.3设计规范 (2)第二章方案设计说明 (4)2.1建筑给水工程 (4)2.1.1系统的选择 (4)2.1.2系统的组成 (4)2.2建筑排水工程 (4)2.2.1系统的选择 (4)2.2.2系统的组成 (5)2.3建筑消防给水工程 (5)2.3.1系统的选择 (5)2.3.2系统的组成 (7)2.4建筑热水工程 (7)2.4.1系统的选择 (7)2.4.2系统的组成 (8)2.5管道和附件的安装 (8)2.5.1给水管道安装要求 (8)2.5.2排水管道安装要求 (8)2.5.3消防给水管道安装要求 (9)2.5.4热水管道及设备安装要求 (9)第三章建筑给水排水设计计算 (11)3.1生活水箱、消防水池、消防水箱容积计算 (11)3.1.1生活水箱容积的计算 (11)3.1.2消防水池容积的计算 (13)3.1.3消防水箱 (13)3.2建筑给水系统计算 (14)3.2.1用水定额及用水量计算 (14)3.2.2给水管网水力计算 (14)3.3建筑排水系统计算 (24)3.3.1排水系统计算 (24)3.3.2屋面雨水排水系统计算 (40)3.4建筑消防系统计算 (41)3.4.1设计计算 (42)3.4.2消防管道系统计算 (43)3.4.3自喷管道系统计算 (46)3.5 建筑热水系统计算 (49)3.5.1耗热量计算 (49)3.5.3 常用设备的选择 (49)3.5.3蒸汽管道的计算 (50)3.5.4配水管网的水力计算 (50)3.5.5热水管网热损失及循环流量的计算 (67)3.5.6循环水泵的选择 (73)第四章技术经济分析 (74)4.1建筑给水工程 (74)4.2建筑排水工程 (74)4.3建筑热水工程 (74)4.4建筑消防工程 (74)致谢 (75)参考文献 (76)第一章设计任务及设计资料随着中国加入世界贸易组织，我国的建筑业面临着巨大的机遇和挑战。
