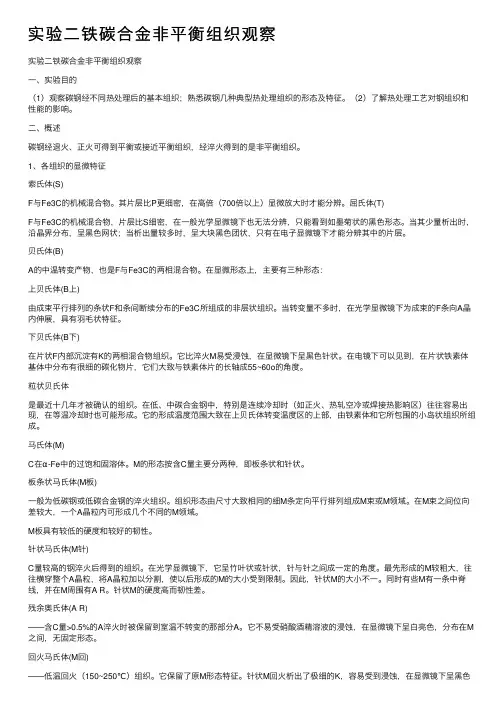

实验⼆铁碳合⾦⾮平衡组织观察实验⼆铁碳合⾦⾮平衡组织观察⼀、实验⽬的（1）观察碳钢经不同热处理后的基本组织；熟悉碳钢⼏种典型热处理组织的形态及特征。

（2）了解热处理⼯艺对钢组织和性能的影响。

⼆、概述碳钢经退⽕、正⽕可得到平衡或接近平衡组织，经淬⽕得到的是⾮平衡组织。

1、各组织的显微特征索⽒体(S)F与Fe3C的机械混合物。

其⽚层⽐P更细密，在⾼倍（700倍以上）显微放⼤时才能分辨。

屈⽒体(T)F与Fe3C的机械混合物，⽚层⽐S细密，在⼀般光学显微镜下也⽆法分辨，只能看到如墨菊状的⿊⾊形态。

当其少量析出时，沿晶界分布，呈⿊⾊⽹状；当析出量较多时，呈⼤块⿊⾊团状，只有在电⼦显微镜下才能分辨其中的⽚层。

贝⽒体(B)A的中温转变产物，也是F与Fe3C的两相混合物。

在显微形态上，主要有三种形态：上贝⽒体(B上)由成束平⾏排列的条状F和条间断续分布的Fe3C所组成的⾮层状组织。

当转变量不多时，在光学显微镜下为成束的F条向A晶内伸展，具有⽻⽑状特征。

下贝⽒体(B下)在⽚状F内部沉淀有K的两相混合物组织。

它⽐淬⽕M易受浸蚀，在显微镜下呈⿊⾊针状。

在电镜下可以见到，在⽚状铁素体基体中分布有很细的碳化物⽚，它们⼤致与铁素体⽚的长轴成55~60o的⾓度。

粒状贝⽒体是最近⼗⼏年才被确认的组织。

在低、中碳合⾦钢中，特别是连续冷却时（如正⽕、热轧空冷或焊接热影响区）往往容易出现，在等温冷却时也可能形成。

它的形成温度范围⼤致在上贝⽒体转变温度区的上部，由铁素体和它所包围的⼩岛状组织所组成。

马⽒体(M)C在α-Fe中的过饱和固溶体。

M的形态按含C量主要分两种，即板条状和针状。

板条状马⽒体(M板)⼀般为低碳钢或低碳合⾦钢的淬⽕组织。

组织形态由尺⼨⼤致相同的细M条定向平⾏排列组成M束或M领域。

在M束之间位向差较⼤，⼀个A晶粒内可形成⼏个不同的M领域。

M板具有较低的硬度和较好的韧性。

针状马⽒体(M针)C量较⾼的钢淬⽕后得到的组织。

在光学显微镜下，它呈⽵叶状或针状，针与针之间成⼀定的⾓度。

《工程材料学》实验指导书适用专业:材料成型及控制工程课程代码: 6000089 总学时: 56 总学分: 3.5 编写单位:材料科学与工程学院编写人:审核人:审批人:目录实验一金属材料的硬度实验 (2)实验二铁碳合金平衡组织的观察 (7)实验三钢的热处理操作 (10)实验四碳钢的非平衡及铸铁组织观察 (14)注释 (18)主要参考文献 (18)实验一金属材料的硬度实验一、实验目的和任务1. 了解硬度测定的基本原理和应用范围。

2．了解布氏、洛氏硬度试验机的主要结构及操作方法。

二、实验仪器、设备及材料1.HB一3000型布氏硬度试验机；2.H－100型洛氏硬度实验机3.读数放大镜4.试样：调质状态45钢和淬火状态T12钢。

三、实验原理硬度是衡量金属材料软硬程度的一种性能指标。

一般认为硬度是金属表面抵抗局部压入变形或刻划破裂的能力。

硬度值越高，金属表面抵抗塑性变形或刻划破裂的能力就越大。

另外，金属的硬度与其它机械性能之间存在一定的内在联系。

例如，硬度和强度之间的联系，可用下式表示：σb＝K•HB式中：σb——材料的抗拉强度值；HB——布氏硬度值；K——系数。

退火状态的碳钢K＝0.34～0.36合金调质钢K=0.33～0.35有色金属合金K＝0.33～0.53利用硬度值还可估算材料的耐磨性。

通常，硬度值意高，材料的耐磨性愈好。

硬度测定迅速方便，试验后仅在金属局部表面留下微小压痕，不会损坏被测试对象。

因此，硬度试验作为测定材料性能、检验产品质量、制定加工工艺的一种简便方法，在生产中得到广泛应用，其中，以布氏硬度和洛氏硬度的应用比例最大。

1、布氏硬度(1)试验原理在一定的压力下，将一定直径的球体，压入金属表面(图1—1)，并保持一定的时间，然后卸除载荷，测量压痕直径，计算压痕单位面积上所受载荷的大小。

由此获得的材料硬度值便称为布氏硬度(值)，用HB表示(当球体是淬火钢球时，HB标识符力HBS；当球体是硬质合金时，HB标识符为HBW)：HB ＝P/ F 凹＝ )(222d D D D P--π 式中：P —试验载荷(10-1N)F 凹—压痕面积(mm 2)D —球体直径（mm)d 一压痕直径(mm)由于金属材料有硬有软，所测工件有厚有厚有薄，因此，在测定布氏硬度值时，就需要有不同载荷P 和球体直径D 。

实验四铁碳合金平衡组织观察与分析一、实验目的1、熟悉掌握铁碳合金（碳钢及白口铸铁）在平衡状态下的显微组织。

2、分析成分（含碳量）对铁碳合金显微组织的影响，从而加深理解成分、组织与性能之间的相互关系。

二、实验原理铁碳合金的显微组织是研究和分析钢铁材料性能的基础，所谓平衡状态的显微组织是指合金在极为缓慢的冷却条件下（如退火状态，即接近平衡状态）所得到的组织。

可根据以组织组成物标注的Fe-Fe3C合金相图来分析铁碳合金在平衡状态下的显微组织，如图4–１所示。

图4–1以组织组成物标注的Fe-Fe3C合金相图铁碳合金的平衡组织主要是指碳钢和白口铸铁组织，其中碳钢是工业上应用最广的金属材料，它们的性能与其显微组织密切相关。

此外，对碳钢和白口铸铁显微组织的观察和分析，有助于加深对Fe-Fe3C相图的理解。

从Fe-Fe3C相图上可以看出，所有碳钢和白口铸铁的室温组织均由铁素体（F）和渗碳体（Fe3C）这两个基本相所组成。

但是由于含碳量不同，铁素体和渗碳体的相对数量、析出条件以及分布情况均有所不同，因而呈现各种不同的组织形态。

在Fe-Fe3C相图中，ABCD为液相线，AHJECF为固相线。

相图中各特征点的温度、成分及其含义见表4–１。

表4–１铁碳相图中各特征点的说明点的符号温度/℃含碳量/% 说明A 1538 0 纯铁熔点B 1495 0.53 包晶反应时液态金属的成分点C 1148 4.3 共晶点L C →A E+ Fe3C，共晶产物称莱氏体D 1227 6.69 渗碳体的熔点E 1148 2.11 碳在γ–Fe中的最大溶解度F 1148 6.69 共晶反应渗碳体的成分点G 912 0 α–Fe⇋γ–Fe同素异构转变点H 1495 0.09 碳在δ–Fe中的最大溶解度J 1495 0.17 包晶点L B+ δH→A JK 727 6.69 共析反应时渗碳体成分点N 1394 0γ–Fe⇋δ–Fe同素异构转变点P 727 0.0218 碳在α–Fe中的最大溶解度S 727 0.77 共析点A S →F P体+ Fe3C，共析产物，称珠光体Q 室温0.0008 室温下碳在F体中的溶解度Fe- Fe3C相图中有二条水平线（此处不介绍包晶线及包晶反应）：ECF水平线（1148C）为共晶线，在该线温度下将发生共晶转变：L4.3 A2.11 + Fe3C 。

实验四铁碳合金非平衡组织观察一、实验目的识别铁碳合金在不同热处理状态下的显微组织加深对TTT曲线的理解及非平衡状态下钢的成份热处理工艺、组织之间的关系的认识。

二．实验原理碳钢经热处理后的组织，可以是平衡或接近平衡状态(如退火、正火)的组织，也可是不平衡组织(如淬火组织)，因此在研究热处理后的组织时，不但要参考铁碳相图，还要利用C曲线。

铁碳相图能说明慢冷时不同碳质量分数的铁碳合金的结晶过程和室温下的组织，计算相的质量分数。

C曲线则能说明一定成分的铁碳合金在不同冷却条件下的转变过程，及能得到哪些组织，如图4-1。

1．冷却时所得的各种组织组成物的形态a．珠光体（图4-2）珠光体是奥氏体高温转变的产物，根据其片层间距的大小可分为：(1)珠光体(P)是铁素体与渗碳体的机械混合物，层片较粗。

(2)索氏体(s)是铁素体与渗碳体的机械混合物。

其层片比珠光体更细密，在显微镜的高倍(700倍以上)放大下才能分辨。

(3)屈氏体(T)也是铁素体与渗碳体的机械混合物。

片层比索氏体更细密，在一般光学显微镜下无法分辨，只能看到如墨菊状的黑色组织。

当其少量析出时，沿晶界分布呈黑色网状包围马氏体。

当析出量较多时，呈大块黑色晶团状。

只有在电子显微镜下才能分辨其中的片层。

b．贝氏体贝氏体是奥氏体中温转变的产物，也是铁素体与渗碳体的两相混合物，但其金相形态与珠光体类组织不同，并因钢的成分和形成温度不同而有差别。

其组织形态主要有二种：（1）上贝氏体（B）上贝氏体是由成束平行排列的条状铁素体和条间断续分布的渗碳体所组成的非层状组织。

当转变量不多时，在光学显微镜下为成束的铁素体条向奥氏体晶界内伸展，具有羽毛状特征。

在电镜下铁素体以几度到十几度的小位向差相互平列，渗碳体沿条的长轴方向排列成行。

（2）下贝氏体下贝氏体是在片状铁索体内部沉淀有碳化物的混合物组织。

由于下贝氏体易受浸蚀，所以在显微镜下呈黑色针状，在电镜下是以片状铁索体为基体，其中分布着很细的碳化物片，大致与铁索体片的长轴呈55。

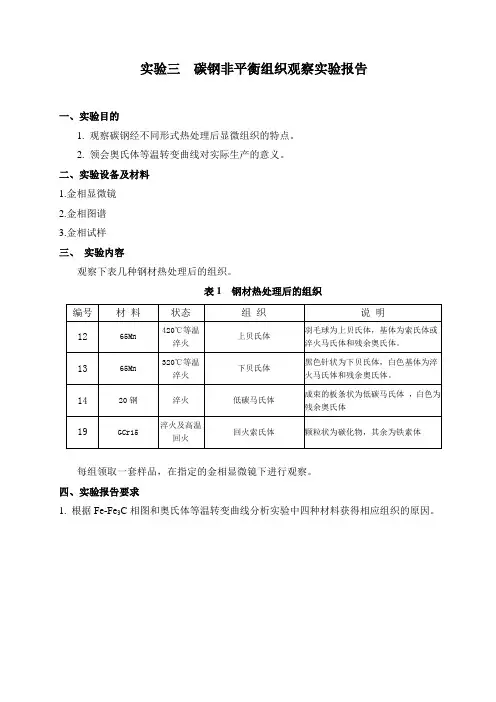

实验三碳钢的非平衡组织及常用金属材料显微组织观察实验目的概述实验内容实验方法实验报告思考题一、实验目的1. 观察碳钢经不同热处理后的显微组织。

2. 熟悉碳钢几种典型热处理组织——M、T、S、M回火、T回火、S回火等组织的形态及特征。

3. 熟悉铸铁和几种常用合金钢、有色金属的显微组织。

4. 了解上述材料的组织特征、性能特点及其主要应用。

TOP二、概述1. 碳钢热处理后的显微组织碳钢经退火、正火可得到平衡或接近平衡组织，经淬火得到的是不平衡组织。

因此，研究热处理后的组织时，不仅要参考铁碳相图，而且更主要的是参考钢的等温转变曲线(C曲线)。

为了简便起见，用C曲线来分析共析钢过冷奥氏体在不同温度等温转变的组织及性能（见表3-1）。

在缓慢冷时(相当于炉冷，见图2-3中的V1)应得到100%的珠光体；当冷却速度增大到V2。

时(相当于空冷)，得到的是较细的珠光体，即索氏体或屈氏体；当冷却速度增大到V3时(相当于油冷)，得到的为屈氏体和马氏体；当冷却速度增大至V4、V5，(相当于水冷)，很大的过冷度使奥氏体骤冷到马氏体转变开始点(Ms)后，瞬时转变成马氏体。

其中与C曲线鼻尖相切的冷却速度(V4)称为淬火的临界冷却速度。

转变类型组织名称形成温度范围／℃显微组织特征硬度(HRC)珠光体型相变珠光体(P)>650在400～500X金相显微镜下可以观察到铁索体和渗碳体的片层状组织～20(HBl80～200)索氏体(S)600～650在800一]000X以上的显微镜下才能分清片层状特征，在低倍下片层模糊不清25～35屈氏体(T)550～600用光学显微镜观察时呈黑色团状组织，只有在电子显徽镜(5000～15000X)下才能看出片层状35—40贝氏体型相变上贝氏体(B上)350～550在金相显微镜下呈暗灰色的羽毛状特征40—48下贝氏体(BT)230～350在金相显微镜下呈黑色针叶状特征48～58马氏体型相变马氏体(M)<230在正常淬火温度下呈细针状马氏体(隐晶马氏体)，过热淬火时则呈粗大片状马氏体60～65亚共析钢的C曲线与共析钢相比，只是在其上部多了一条铁素体先析出线，当奥氏体缓慢冷却时(相当于炉冷，如图2-3中V1：)，转变产物接近平衡组织，即珠光体和铁素体。

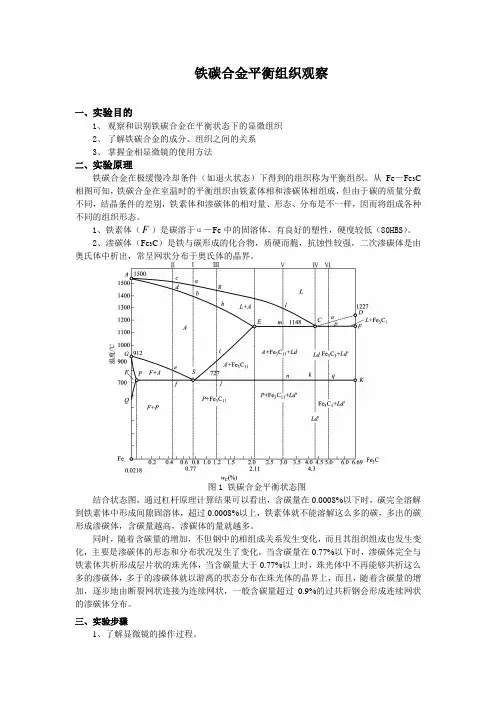

铁碳合金平衡组织观察一、实验目的1、观察和识别铁碳合金在平衡状态下的显微组织2、了解铁碳合金的成分、组织之间的关系3、掌握金相显微镜的使用方法二、实验原理铁碳合金在极缓慢冷却条件（如退火状态）下得到的组织称为平衡组织。

从Fe—Fe3C 相图可知，铁碳合金在室温时的平衡组织由铁素体相和渗碳体相组成，但由于碳的质量分数不同，结晶条件的差别，铁素体和渗碳体的相对量、形态、分布是不一样，因而将组成各种不同的组织形态。

1、铁素体（F）是碳溶于α—Fe中的固溶体，有良好的塑性，硬度较低（80HBS）。

2、渗碳体（Fe3C）是铁与碳形成的化合物，质硬而脆，抗蚀性较强，二次渗碳体是由奥氏体中析出，常呈网状分布于奥氏体的晶界。

图1 铁碳合金平衡状态图结合状态图，通过杠杆原理计算结果可以看出，含碳量在0.0008%以下时，碳完全溶解到铁素体中形成间隙固溶体，超过0.0008%以上，铁素体就不能溶解这么多的碳，多出的碳形成渗碳体，含碳量越高，渗碳体的量就越多。

同时，随着含碳量的增加，不但钢中的相组成关系发生变化，而且其组织组成也发生变化，主要是渗碳体的形态和分布状况发生了变化。

当含碳量在0.77%以下时，渗碳体完全与铁素体共析形成层片状的珠光体，当含碳量大于0.77%以上时，珠光体中不再能够共析这么多的渗碳体，多于的渗碳体就以游离的状态分布在珠光体的晶界上，而且，随着含碳量的增加，逐步地由断裂网状连接为连续网状，一般含碳量超过0.9%的过共析钢会形成连续网状的渗碳体分布。

三、实验步骤1、了解显微镜的操作过程。

2、根据放大倍数选择合适的目镜和物镜，并装在显微镜上。

3、将试样磨面对着物镜放在显微镜载物台上。

4、接通电源。

5、先粗调焦看到组织，再微调焦使图像清晰。

6、逐个观察试样。

四、实验结果表一列出了不同成分的铁碳合金所观察到的显微组织。

其观察结果表明，随着含碳量的增加，铁素体的量越来越少，渗碳体的量越来越多。

对于亚共析钢而言，随含碳量增加，珠光体增多，铁素体减少；对于过共析钢，随含碳量增加，珠光体晶界上的二次渗碳体量越来越多，逐步由断裂分布变为连续网状分布。

实验四碳钢非平衡显微组织观察一、实验目的1. 观察和研究碳钢经不同形式热处理后显微组织的特点。

2. 了解热处理工艺对钢组织和性能的影响。

二、概述表4-1 共析碳钢（T8）过冷奥氏体在不同温度转变的组织及性能铁碳合金经缓冷后的显微组织基本上与铁碳相图所预料的各种平衡组织相符合，但碳钢在不平衡状态，即在快冷条件下的显镜组织就不能用铁碳合金相图来加以分析，而应由过冷奥氏体等温转变曲线图——C曲线来确定。

图4-1为共析碳钢的C曲线图。

按照不同的冷却条件，过冷奥氏体将在不同的温度范围发生不同类型的转变。

通过金相显微镜观察，可以看出过冷奥氏体各种转变产物的组织形态各不相同。

共析碳钢过冷奥氏体在不同温度转变的组织特征及性能如表2-1所示。

图4-1 共析碳钢的C曲线三、钢的退火的正火组织亚共析成分的碳钢（如40、45钢等）一般采用完全退火，经退火后可得到接近于平衡状态的组织，其组织特征已在实验一中加以分析和观察。

过共析成分的碳素工具钢（如T10、T12钢等）一般采用球化退火，T12钢经球化退火后组织中的二次渗碳体及珠光体中的渗碳体都将变成颗粒状，如图2-2所示。

图中均匀而分散的细小粒状组织就是粒状渗碳体。

45钢经正火后的组织通常要比退火的细，珠光体的相对含量也比退火组织中的多，如图2-3所示，原因在于正火的冷却速度稍大于退火的冷却速度。

图4-2 T12钢球化退火组织图4-3 45钢经正火后的组织四、钢的淬火组织将45钢加热到760℃（即以上，但低于），然后在水中冷却，这种淬火称为不完全淬火。

根据Fe-Fe3C相图可知，在这个温度加热，部分铁素体尚未溶入奥氏体中，经淬火后将得到马氏体和铁素体组织。

在金相显微镜中观察到的是呈暗色针状马氏体基底上分布有白色块状铁素体，如图4-4所示。

45钢经正常淬火后将获得细针状马氏体，如图4-5所示。

由于马氏体针非常细小，在显微镜中不易分清。

若将淬火温度提高到1000℃（过热淬火），由于奥氏体晶粒的粗化，经淬火后将得到粗大针状马氏体组织，如图4-6所示。

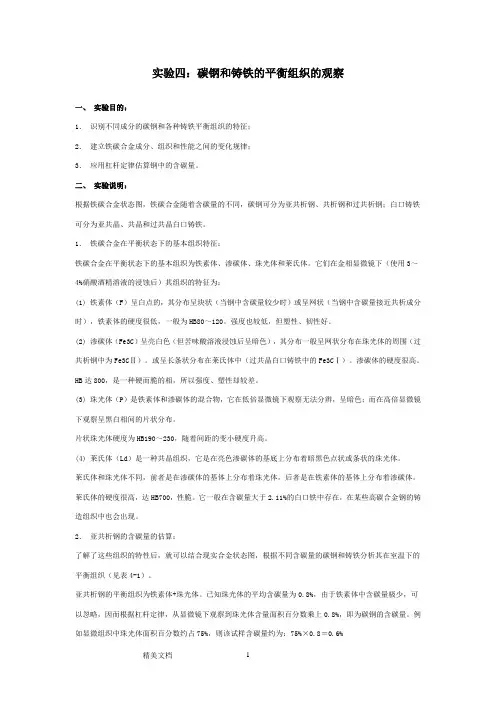

实验四：碳钢和铸铁的平衡组织的观察一、实验目的：1．识别不同成分的碳钢和各种铸铁平衡组织的特征；2．建立铁碳合金成分、组织和性能之间的变化规律；3．应用杠杆定律估算钢中的含碳量。
