电容补偿柜上的转换开关的作用

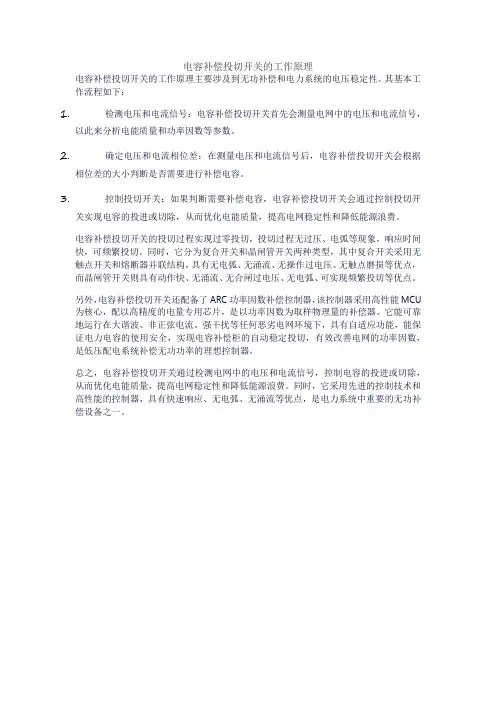

电容补偿投切开关的工作原理
电容补偿投切开关的工作原理主要涉及到无功补偿和电力系统的电压稳定性。

其基本工作流程如下：
1.检测电压和电流信号：电容补偿投切开关首先会测量电网中的电压和电流信号，
以此来分析电能质量和功率因数等参数。

2.确定电压和电流相位差：在测量电压和电流信号后，电容补偿投切开关会根据
相位差的大小判断是否需要进行补偿电容。

3.控制投切开关：如果判断需要补偿电容，电容补偿投切开关会通过控制投切开
关实现电容的投进或切除，从而优化电能质量，提高电网稳定性和降低能源浪费。

电容补偿投切开关的投切过程实现过零投切，投切过程无过压、电弧等现象，响应时间快，可频繁投切。

同时，它分为复合开关和晶闸管开关两种类型，其中复合开关采用无触点开关和熔断器并联结构，具有无电弧、无涌流、无操作过电压、无触点磨损等优点，而晶闸管开关则具有动作快、无涌流、无合闸过电压、无电弧、可实现频繁投切等优点。

另外，电容补偿投切开关还配备了ARC功率因数补偿控制器，该控制器采用高性能MCU 为核心，配以高精度的电量专用芯片，是以功率因数为取样物理量的补偿器。

它能可靠地运行在大谐波、非正弦电流、强干扰等任何恶劣电网环境下，具有自适应功能，能保证电力电容的使用安全，实现电容补偿柜的自动稳定投切，有效改善电网的功率因数，是低压配电系统补偿无功功率的理想控制器。

总之，电容补偿投切开关通过检测电网中的电压和电流信号，控制电容的投进或切除，从而优化电能质量，提高电网稳定性和降低能源浪费。

同时，它采用先进的控制技术和高性能的控制器，具有快速响应、无电弧、无涌流等优点，是电力系统中重要的无功补偿设备之一。

低压电容补偿柜基本构造及功能你的朋友关注了一电气学习笔记2019-03-04扣朋友，内夫注；忠朋友，内分客/j以移句筠：'78泛伪诊＠眢．乙0¥1�更多低压电气文章谓戳下面!! !! !低斥申，气文章列表一般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器一、二次导线端子排、功率因数自动补偿控制装置、盘面仪表等组成。

电容器柜功能及其结构外部结构内部结构µ功串......过雷含J J 烙J I ·关T 冒电流互纬琶＇，饿戊断问闷，．｀＇交沁依触饵引�R 执绵电器i .J. 皇交流电齐日d电容器补偿柜的作用电容补偿柜的作用是提嵩负载功率因数，降低无功功率，提高供电设备的效率；电容柜是否正常工作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为工作正常。

内二极管等内部元件。

5.2工频及冲击耐压试验时，必须将断路器（负荷开关或接触器）、隔离开关闭合，将高压熔断器短接，所有可移开部件均处千工作位置。

但是，当断路器（负荷开关或接触器）、隔离开关在断开状态或可移开部件处千移开、试验或接地位置能引起更为不利的电场条件时，则必须在该条件下再做一次，即合闸、分闸、拉开时，均应按以上条件进行试验。

冲击耐压试验时，被试品不得带有过电压保护元件，电流互感器的二次侧应短路并接地，低电流比的电流互感器允许将一次侧短接。

辅助回路和控制回路应能经受2500v 工频耐压试验，并按以下要求进行：将辅助回路连接在—起，试验电压加在它和接地骨架之间。

将正常使用中与其他部分绝缘的每一部分回路作为一极，其他部若各次试验皆无击穿，认为通过。

保护电路有效性试验部生开关断开时电主开关闭合时不同带电体之间、主电路位极进出线之间与控制电路及金属架之间� I s l e �-BCPEI B -ACPE l c -ABPE 绝缘电阻m 50030 40 35 n交流电压v 380 380 绝缘电阻及交流耐压电阻/mO 所测电阻值部位30 空开支架对地50 端子板对地25 所测电阻值部位仪表门对地操作手柄对地刀开关支架对地控制电路对金属架之间P-E 50 380 电阻/mO 35 30 绝缘手柄对主电路H-ABC 40380。

物业电工都很懵的电容柜，究竟难不难，老电工今天手把手教会你大家好，我是雄飞电气年少。

作为电工，很多也接触过电压电容柜，但是感觉很复杂，有很多设备也不认识，究竟难不难，我们一起来看看。

今天我打算从基础和识图的角度来分析低压电容柜。

至于报价、设计和维修设计的内容比较多，今天的目的主要带大家认识电容柜，了解电容柜。

基础篇。

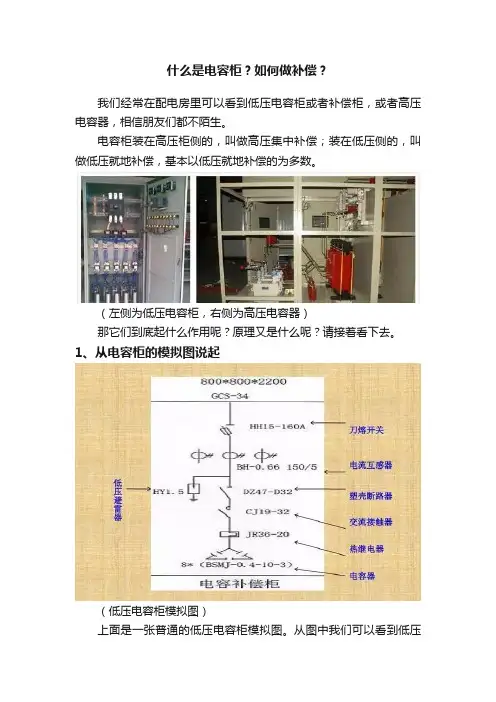

首先我们知道什么是电容柜、电容柜的功能、电容柜的基本配置都有什么元器件？进线柜、电容柜、出线柜（1）什么是电容柜以及电容柜的功能？电力系统中的负载类型大部分属于感性负载（大多为异步电机），加上用电企业普遍广泛地使用电力电子设备，使电网功率因数较低。

较低的功率因数降低了设备利用率，增加了供电投资，损害了电压质量，降低了设备使用寿命，大大增加了线路损耗。

故通过在电力系统中连入电容补偿柜，可以平衡感性负载，提高功率因数，以提升设备的利用率。

简单的说，电容柜的作用提高功率因素。

（2）电容柜的基本配置。

一般来说，低压电容补偿柜由柜体、母排、熔断器、隔离开关熔断器组、电容接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、仪表等组成。

（工作时以实际情况为准，但是原理是基本一致的。

）电容器CJ19型接触器无功补偿控制器(3)什么是阻性负载、容性负载、感性负载？① 阻性负载：指仅通过电阻类的元件进行工作的纯负载。

（如白炽灯、电炉等。

）和电源相比，即负载电流负载电压没有相位差时的负载。

②容性负载：容性负载一般是指带电容参数的负载。

（如补偿电容负载）和电源相比，负载电流超前负载电压一个相位差的负载。

③感性负载：感性负载是指带有电感参数的负载。

（如变压器、电动机等。

另外也指有些设备在消耗有功功率时还会消耗无功功率，并且有线圈负载的电路，叫感性负载。

）（4）什么谐波和电抗器？①谐波：我国电网的频率为50Hz，凡是高于50Hz的频率的波都称为谐波。

谐波是以倍加形式产生，也就是说频率为50的倍数：100、150、200……，凡是高于50Hz的波称为高谐波。

电容补偿柜补偿电容的作用和工作原理一、电容补偿柜的作用：1.提高功率因数：电容补偿柜通过向电力系统注入无功功率，降低系统的无功功率，从而提高系统的功率因数。

功率因数是衡量电力系统效率的重要指标，当功率因数低于0.9时，系统容易产生无功功率的浪费和能源的损失。

电容补偿柜的作用就是通过引入电容器来提高系统的功率因数，提高系统的效率和能源利用率。

2.减少线路电流：电压不变的情况下，由于电容器的视在功率大于电感负载的视在功率，因此在电容补偿柜的作用下，无功功率流向电容器，使得系统中的无功功率减少，从而减小了线路的额定电流。

这样可以减轻线路输电设备的负荷，延长设备的使用寿命，提高系统的可靠性。

3.降低线路损耗：由于电容补偿柜可以减小电力系统中的无功功率，当无功功率减少时，线路的传输损耗也会相应减少。

这样不仅可以减少电力系统的电能损耗，降低运行成本，还可以提高系统的供电质量。

4.改善电压质量：电容补偿柜通过调节无功功率的流动，可以有效地改善电力系统中的电压质量。

当电力系统的无功功率过大或过小时，会导致电压波动、电压降低、电压不平衡等问题。

通过引入电容补偿柜，可以调节系统中的无功功率，稳定电压，减少电压质量问题的发生。

二、电容补偿柜的工作原理：1.接入控制：当电力系统的功率因数较低时，根据实际需求，控制开关将电容器连接到系统中，使其开始补偿无功功率。

开关可以通过控制信号或根据系统中各种传感器的信号来实现。

2.断开控制：当系统的功率因数达到预设值或达到系统要求时，可以通过控制开关将电容器与系统断开连接。

也可以根据系统的负荷变化和电压波动的情况，自动调节电容补偿的连接和断开。

3.保护装置：电容补偿柜中还需要设置保护装置，用于保护电容器的安全运行。

常见的保护装置有过流保护、过压保护、过温保护等。

当电容器的参数超过或低于设定值时，保护装置会自动切断电容器的连接，以避免电容器因过载、短路等故障而受损。

总之，电容补偿柜通过控制电容器的接入和断开，调节电力系统中的无功功率，提高功率因数，减少线路电流，降低线路损耗，并改善电压质量。

电容柜补偿作用及使用方法
1．作用：
电容补偿是通过补偿控制器来实现的，并根据电网负荷消耗的感性无功量的多少，以30S左右可调的时间间隔自动地控制并联电容器组的投切动作。

使电网的无功消耗持到最低状态，从而可提高电网电压质量，减少配电系统和变压器的损耗。

2．容量的选定：
电容柜补偿容量一般选取变压器的60%左右进行补偿。

3．电容补偿器操作方式：
一般可分调试、手动、运行（自动）三种投入状态进行，一般情况下选取运行（自动）投切方式。

（除非专业人士在场，否则严禁采用手动操作）。

4．当设备显示“超前或滞后”的处理办法：
1．首先检查电容补偿柜开关控制器是否处于“自动”状态，当设备处于“自动”投切方式下，功率指示表处于“超前或滞
后”状态时说明该设备力率表存有故障。

2．当设备处于“手动投切方式下，功率指示表处于“超前或滞后”状态时说明是人为造成应立即手动调到“自动”状态。

5．转换：
当发电时，可把电容柜转换开关处于发电档，使发电时可得到补偿，档切方式为自动。

6．注意事项：
1．当负荷低于取样电流互感器原边值得6%，为防止投入后过补偿引起振荡，“欠流”指示灯亮，不投入是正常的。

2．当电压高于额定电压10%时，为保护电容器免受过电压冲击，“过压”指示灯亮，电容器组投入，并在一分种内逐级切除全部电容。

3．当置于“手动”位置时，只能用手动开关控制补偿电容的投入和切除。

4．当置于“运行”位置时，手动开关优先控制补偿电容的投入并锁定。

电容补偿柜原理介绍以及特点（附加原理图）来源：电⼯维修学习1、电⼒电容器的补偿原理电容器在原理上相当于产⽣容性⽆功电流的发电机。

其⽆功补偿的原理是把具有容性功率负荷的装置和感性功率负荷并联在同⼀电容器上,能量在两种负荷间相互转换。

这样,电⽹中的变压器和输电线路的负荷降低,从⽽输出有功能⼒增加。

在输出⼀定有功功率的情况下,供电系统的损耗降低。

⽐较起来电容器是减轻变压器、供电系统和⼯业配电负荷的简便、经济的⽅法。

因此,电容器作为电⼒系统的⽆功补偿势在必⾏。

当前,采⽤并联电容器作为⽆功补偿装置已经⾮常普遍。

2、电⼒电容器补偿的特点2.1、优点电⼒电容器⽆功补偿装置具有安装⽅便,安装地点增减⽅便;有功损耗⼩(仅为额定容量的0.4 %左右);建设周期短;投资⼩;⽆旋转部件,运⾏维护简便;个别电容器组损坏,不影响整个电容器组运⾏等优点。

2.2、缺点电⼒电容器⽆功补偿装置的缺点有:只能进⾏有级调节,不能进⾏平滑调节;通风不良,⼀旦电容器运⾏温度⾼于70 ℃时,易发⽣膨胀爆炸;电压特性不好,对短路稳定性差,切除后有残余电荷;⽆功补偿精度低,易影响补偿效果;补偿电容器的运⾏管理困难及电容器安全运⾏的问题未受到重视等。

以上是对电容柜的特点和知识简介下⾯是详细解说关于电容补偿柜的⼀些知识低压电容补偿柜也叫低压⽆功补偿装置MSCGD，⼯作原理是根据电⽹向⽤电设备提供的负载电流由有功电流和⽆功电流两部分组成，⽆功电流在电源和负载之间往复交换，⼤⼤占⽤电⽹，使供电设备的供电能⼒⼤⼤降低，使功率因数降低。

就是⽤装置产⽣的容性⽆功电流快速、准确地跟踪抵消电⽹中的感性⽆功电流，从⽽提⾼功率因数，保证⽤电质量，提⾼供电设备的供电能⼒，并减⼩电路中的损耗。

⼀般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器、⼀、⼆次导线、端⼦排、功率因数⾃动补偿控制装置、盘⾯仪表等组成。

电容器柜功能及其结构电容器补偿柜的作⽤电容补偿柜的作⽤是提⾼负载功率因数，降低⽆功功率，提⾼供电设备的效率；电容柜是否正常⼯作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为⼯作正常。

电容补偿柜补偿电容的作用和工作原理电容补偿柜是用于补偿发电机无功电流、减轻发电机工作负荷，增加发电机可使用容量，可减少工厂一定的用电量、节省工业电力，提高发供电设备的供电质量和供电能力。

一般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。

今天山西锦泰恒为大家解释一下电容补偿柜的工作原理。

一.电容柜工作原理用电设备除电阻性负载外，大部分用电设备均属感性用电负载（如日光灯、变压器、马达等用电设备）这些感应负载，使供电电源电压相位发生改变（即电流滞后于电压），因此电压波动大，无功功率增大，浪费大量电能。

当功率因数过低时，以致供电电源输出电流过大而出现超负载现象。

电容补偿柜内的电脑电容控制系统可解决以上弊端，它可根据用电负荷的变化，而自动设置。

电容组数的投入，进行电流补偿，从而减低大量无功电流，使线路电能损耗降到最低程度，提供一个高素质的电力源。

二.电容补偿技术:在工业生产中广泛使用的交流异步电动机，电焊机、电磁铁工频加热器导用点设备都是感性负载。

这些感性负载在进行能量转换过程中，使加在其上的电压超前电流一个角度。

这个角度的余弦，叫做功率因数，这个电流（既有电阻又有电感的线圈中流过的电流）可分解为与电压相同相位的有功分量和落后于电压90 度的无功分量。

这个无功分量叫做电感无功电流。

与电感无功电流相应的功率叫做电感无功功率。

当功率因数很低时，也就是无功功率很大时会有以下危害：增长线路电流使线路损耗增大，浪费电能。

因线路电流增大，可使电压降低影响设备使用。

对变压器而言，无功功率越大，则供电局所收的每度电电费越贵，当功率因数低于0.7 时，供电局可拒绝供电。

对发电机而言，以310KW 发电机为例。

310KW 发电机的额定功率为280KW ，额定电流为530A ，当负载功率因数0.6 时功率= 380 x 530 x 1.732 x 0.6 = 210KW从上可看出，在负载为530A时，机组的柴油机部分很轻松，而电球已不堪重负，如负荷再增加则需再开一台发电机。

电容补偿柜的作用与工作原理电容补偿柜是一种用来提高电力传输和配电系统的功率因数的设备。

当电力系统中存在大量的电感负载时，由于电感负载会产生感性无功功率，使得电力系统的功率因数下降，导致能源的浪费和电力设备的性能下降。

电容补偿柜的作用就是通过补偿感性无功功率，提高电力系统的功率因数，提高系统的效能。

接下来，我将详细介绍电容补偿柜的工作原理。

电容补偿柜的工作原理基于对电源电压的检测和对感性无功功率进行补偿。

当感性无功功率增大，功率因数降低时，电容补偿柜会通过自动检测电源的电压变化，并利用自带的电容器进行无功功率的补偿。

其基本工作原理如下：1. 电源电压检测：电容补偿柜通过内部的电压检测装置实时监测电源电压的变化，包括电压的大小和波形。

这可以用来判断是否需要进行补偿。

如果电压低于设定的阈值或电压波动较大，则可以认为电力系统负载较重，功率因数较低，需要进行补偿。

2. 电容器选择：根据电源的电压和波形的特点，电容补偿柜会自动选择合适的电容器进行补偿。

电容器通常由铝电解电容器或绕组形电容器组成。

铝电解电容器适用于低功率、低电压的系统，而绕组形电容器适用于高功率、高电压的系统。

3. 电容器补偿：一旦检测到需要补偿，电容补偿柜就会自动通过开合电容开关，将电容器接入电力系统中。

这样，电容器就可以提供无功电流，抵消感性负载产生的感性无功功率，以提高系统的功率因数。

在补偿过程中，电容补偿柜还需根据实际负载情况实施动态补偿，即根据负载变化调整电容器的并联或串联数量，以确保及时、准确的补偿。

4. 功率因数控制：电容补偿柜通常会设置一个目标功率因数值，通过内部控制器实时监测电流和功率因数，以及负载的变化情况。

控制器会自动调整电容器的并联或串联状态，以实现系统功率因数的稳定控制，并保持在目标功率因数范围内。

总之，电容补偿柜通过检测电源电压、选择合适的电容器、进行动态补偿和控制功率因数，实现对感性无功功率的补偿，提高电力系统的功率因数。

无功补偿柜操作规程一、操作步骤1、查看柜内有无杂物，一次、二次导线的连接，熔断器熔芯好坏等。

检查电流采样线是否连接到位。

2、把手自动转换开关置“停止”或“自动”位，防止带负荷拉合隔离开关。

3、合隔离开关，可选择自动补偿，亦可通过手动方式人工补偿。

无功补偿柜4、停止使用时，先切除负载然后才可操作隔离开关。

二、注意事项1、送电后观察功率因数表读数，未投入电容时读书为超前，此时检查电流采样线是否连接正确，如果投入电容后功率因数表反而朝滞后方向发生偏转，可以确定电流采样线接反，解决的方法只要在端子排上电流采样两根线互换一下即可。

2、选择自动补偿时，应对功率因数范围和电容投切时间等进行参数设置。

防止电容器由于参数设置不合理发生频繁投切，或补偿达不到预定值。

具体设置方法可参照所选用的自动补偿控制器说明书。

3、选择手动补偿时应注意观察功率因数表读数,以免发生过补偿使系统电压升高或欠补偿达不预想功率因数。

当无功功率较小时应及时切除补偿电容。

3、有电容辅柜时，应在送电前做好与电容主柜二次线的连接，当主柜补偿电容达不到整定功率因数时可以选择辅柜并联运行。

电容辅柜有两个转换开关，一个为“自动，手动”状态选择开关，另一个为手动状态时投切开关。

三、维护、维修注意事项严格执行安全操作规范，遵守送电（停电）原则，应在一人或一人以上监督下配合完成。

在检修维护中特别要注意以下几点：1、隔离开关的操作顺序不可颠倒，严禁带负荷分合隔离开关。

2、操作电容柜时，应先切除投入的负载，禁止直接拉合隔离开关。

3、带电的情况下严禁更换任何电器元件。

4、电容柜电流菜样线取反时，应先停止主柜然后更换线序。

因为电流互感器二次侧会感应出危险的电压，导致触电事故的发生。

5、分路停电后应注意检查，部分二次导线由于取电源点不同，仍可能带电。
