第七周周测卷 物理

中考百题冲刺物理----第七周【例1】（2015•金华）小伟一个科学迷，在课余时间他利用一个规格为“2.2V0.01A”的发光二极管设计了如图甲所示的电路．晚间关闭照明灯L 后，利用二极管D 发出的光指示开关所在的位置．S 为单刀双掷开关、R 为限流电阻．（1）关闭照明灯后，为使二极管D 正常工作，限流电阻R 的阻值为多少欧？此时，电路消耗的总功率为多少瓦？（2）从安全用电考虑，该电路存在安全隐患，应将单刀双掷开关S 接在照明灯L 与间；（3）不管照明灯关闭还是打开，该电路都要消粍电能．为节约电能，可以再接入一个光控开关（光照弱时自动闭合，光照强时自动断开），你认为应将光控开关接在图乙中a、b、c 三处的处．解：（1）二极管D 正常工作时，D 与R 串联，由串联电路中总电压等于各电阻两端电压之和可知：定值电阻R 两端的电压U R=U﹣U D=220V﹣2.2V=217.8V，由串联电路中各处的电流相等可知，电路中的电流I=I D=0.01A，由I=可得，定值电阻R== =21780Ù；总功率P=UI=220V×0.01A=2.2W；（2）由图可知：单刀双掷开关S 在照明灯L 与零线之间，从安全用电考虑，开关控制灯泡时，火线首先进入开关，然后进入灯泡，所以应将单刀双掷开关S 接在照明灯L 与火线间；（3）不管照明灯关闭还是打开，该电路消粍电能的是二极管D 和限流电阻R．为了节约电能，光照弱时自动闭合，光照强时自动断开二极管D 和限流电阻R 电路，所以，光控开关应接在二极管D 和限流电阻R 的支路上，即b 处．答：（1）关闭照明灯后，为使二极管D 正常工作，限流电阻R 的阻值为21780Ù；此时，电路消耗的总功率为2.2W；（2）火线；（3）b．【例2】（2015•杭州西湖区一模）杭城马路上多了一些模样迷你的绿色环保电动小汽车，白绿色车身上印着“微公交”．该电动小汽车每次充电完成后可以跑80 公里，最高时速为80 公里/小时，轮胎与地面接触的总面积为8 分米2．某天，小明爸爸开车带着小明出去游玩，途中这趟汽车在半小时的时间内，在水平路面上匀速行驶了36 千米，若已知该汽车蓄电池供电电压始终是384 伏，供电电流为90 安，发动机输出功率（即牵引力的动率）恒定为20 千瓦，汽车（包括车上的人和物品）质量为1.2 吨，请列式计算，在这段时间里：（1）该汽车对路面的压强为多少帕？（2）该汽车的牵引力是多少牛？（3）该汽车克服阻力做的功是多少？（4）该汽车发动机的效率是多少？解：（1）轮胎与路面的总接触面积S=8dm2=0.08m2；车对路面的压力F=G=mg=1.2×1000kg×10N/kg=1.2×104N．p===1.5×105Pa；（2）匀速运动的速度v===72km/h=20m/s；根据车的功率P===Fv 得：车受到的牵引力F===1000N．（3）由于车在水平路面上匀速行驶，根据平衡条件可知：f=F=1000N，则克服阻力做的功W=fs=1000N×36×1000m=3.6×107J；（4）消耗的电能W=UIt=384V×90×0.5×3600s=6.2208×107J则发动机的效率为ç==≈57.9%．答：（1）该汽车对路面的压强为1.5×105Pa．（2）该汽车的牵引力是1000N．（3）该汽车克服阻力做的功是3.6×107J．（4）该汽车发动机的效率是57.9%．【例3】（2011•安徽模拟）物理实验室有一个微型电动机，铭牌上标有“12V3W”字样，电动机线圈电阻为1.92Ù．兴趣小组的同学想让这个电动机正常工作，但手边只有一个电压恒为18V 的电源，于是他们找来一个阻值合适的电阻R 与之串联接入电路如图，使小电动机恰好正常工作．求：（1）所串联的电阻R 的阻值（2）小电动机正常工作时，电阻R 消耗的电功率（3）电动机工作时，主要把电能转化为机械能，还一部分能量在线圈中以热量的形式散失掉．已知电流通过导体时产生的热量Q=I2Rt，求小电动机正常工作时的效率．解：（1）∵电动机的额定功率为P 额=3W，额定电压为U 额=12V，∴电路中的电流为I=I R=I 额===A，而电源电压U=18V，∴串联电阻分担的电压为：U R=U﹣U M=18V﹣12V=6V，∴R===24Ù，（2）电动机正常工作时，电阻消耗的电功率：P R=U R I R=6V× A=1.5W；（3）电动机正常工作时间为t 时，消耗的电能：W 电=Pt=P 额t=3W×t，产生的热量：Q=I2Rt=（A）2×1.92Ù×t，转化成的机械能：W 有用=W 电﹣Q=3W×t﹣（A）2×1.92Ù×t，∴小电动机正常工作时的效率：ç===96%．答：（1）所串联的电阻R 的阻值为24Ù；（2）小电动机正常工作时，电阻R 消耗的电功率为1.5W；（3）小电动机正常工作时的效率为96%．【例4】（2015•拱墅区一模）如图所示，一条光线AO 入射到平行玻璃砖CDEF 上．请完成下列两小题：（1）在图中作出进入和离开玻璃砖的光线的光路图；（2）推导证明：离开玻璃砖后的光线与光线AO 互相平行．解：（1）第一次折射：先过入射点 O 垂直玻璃砖上表面作出法线，再在玻璃砖内部法线的另一侧 作出折射光线，注意折射角小于入射角，如图所示： 第二次折射：先过 O ′点垂直玻璃砖下表面作出法线，再在玻璃砖的下侧空气中作出折射光线，注 意折射角大于入射角，折射光线与玻璃砖上表面的入射光线 BO 平行，如图所示：【例5】 （2015•拱墅区一模）如图甲是一台落地电风扇，电风扇的参数见下表，乙图是电风扇的尺寸示意图，由于电风扇的质量分布不均匀，它的重力作用点在 P 点；电风扇内部的电路图可简化为丙图，图中的 代表电动机，R 1、R 2 是限流电阻．（1）小明想在电路中加一个“倾倒开关”，使电风扇被碰倾倒时能自动断开电路．此开关应该安装 在丙图中的 （选填“A ”、“B ”或“C ”）处． （2）将电风扇调到最高档（最大风速），H 调到最大值，此时 H=120cm ，它的放置状态如图乙所 示，在水平方向扇叶受到空气对它向左的作用力 F=16N ，重力作用点 P 离电风扇底座中轴线横向 距离 a=15cm ，P 点离地面的距离 b=40cm ，底座半径 r 为 17cm ．当电风扇的风速达到最大时，它 会翻倒吗？请用杠杆平衡原理计算说明．（g=10N/Kg ）风速档位 扇叶直径 单台净重 电动机线圈电阻 额定电压 电动机功率3 档50cm 6.0kg 20Ω220V 60W 40W20W 高档时 中档时 低档时（3）电风扇在额定电压下工作，当旋转开关调到2 位置时，风速档位是（选填“低档”、“中档”或“高档”）；此时，电动机两端的电压为100V，求R1 的阻值及电动机的输出功率．解：（1）图丙中，使电风扇被碰倾倒时能自动断开电路，避免更大的损坏，在电热器被碰倒时，切断火线，磁开关安装在A 点处；（2）如图：电风扇重心在P 点，离电风扇中轴横向距离a=15cm，以最高档（最大风速）水平扇动时，以O 为支点，为使电风扇不翻倒，电风扇在风力与重力处于平衡，由杠杆平衡条件得：F×H=G×（R+a），R=﹣a=﹣a= ﹣15cm=17cm；所以电风扇工作时，为使电风扇不翻倒，此时底座半径r 至少需要17cm，故电风扇的风速达到最大时不会翻倒．（3）旋钮开关接触点“3”时电路中只有电动机连入，电路中的电阻最小，电流最大，则电风扇的风速最大为高档；旋钮开关接触点“1”时电路中R1、R2、电动机串联连入电路，电阻最大，电流最小，则电风扇的风速最小低档；旋钮开关接触点“2”时电路中R1 与电动机串联连入电路，则为中档；中档电动机两端的电压为100V，P 电动机=40W，因为P=UI，所以电路中电流：I=I 电动机= = =0.4A，所以：R1= ===300Ù；电动机产生热功率：P 热=I2R 线圈=（0.4A）2×20Ù=3.2W，电动机的输出功率：P 热=P 电动机﹣P 热=40W﹣3.2W=36.8W．答：（1）A；（2）电风扇的风速达到最大时不会翻倒；（3）R1 的阻值为300Ù，电动机的输出功率36.8W．。

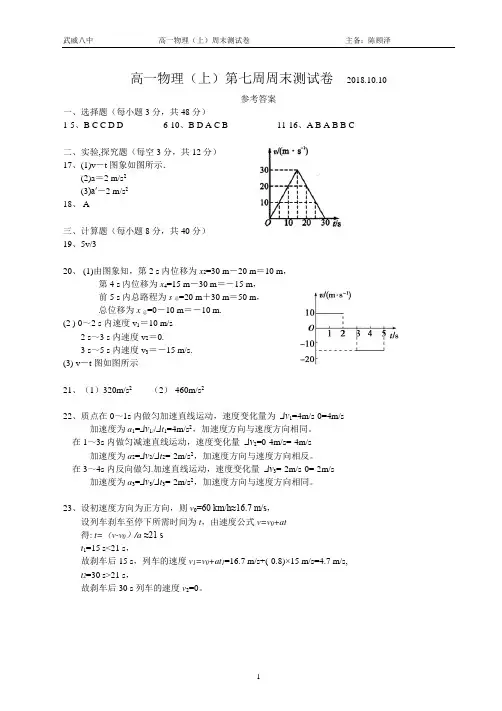

武威八中 高一物理（上）周末测试卷 主备：陈顾泽1 高一物理（上）第七周周末测试卷 2018.10.10参考答案一、选择题（每小题3分，共48分）1-5、B C C D D 6-10、B D A C B 11-16、A B A B B C二、实验,探究题（每空3分，共12分）17、(1)v －t 图象如图所示．(2)a ＝2 m/s 2(3)a′－2 m/s 218、 A三、计算题（每小题8分，共40分）19、5v/320、 (1)由图象知，第2 s 内位移为x 2=30 m －20 m ＝10 m ，第4 s 内位移为x 4=15 m －30 m ＝－15 m ，前5 s 内总路程为s 总=20 m ＋30 m ＝50 m ，总位移为x 总=0－10 m ＝－10 m.(2 ) 0～2 s 内速度v 1＝10 m/s2 s ～3 s 内速度v 2＝0.3 s ～5 s 内速度v 3＝－15 m/s.(3) v －t 图如图所示21、（1）320m/s 2 （2）-460m/s 222、质点在0～1s 内做匀加速直线运动，速度变化量为 Δv 1=4m/s-0=4m/s加速度为a 1=Δv 1//Δt 1=4m/s 2，加速度方向与速度方向相同。

在1～3s 内做匀减速直线运动，速度变化量 Δv 2=0-4m/s=-4m/s加速度为a 2=Δv 2/Δt 2=-2m/s 2，加速度方向与速度方向相反。

在3～4s 内反向做匀加速直线运动，速度变化量 Δv 3=-2m/s-0=-2m/s加速度为a 3=Δv 3/Δt 3=-2m/s 2，加速度方向与速度方向相同。

23、设初速度方向为正方向，则v 0=60 km/h≈16.7 m/s ，设列车刹车至停下所需时间为t ，由速度公式v=v 0+at得: t=（v-v 0）/a ≈21 st 1=15 s<21 s ，故刹车后15 s ，列车的速度v 1=v 0+at 1=16.7 m/s+(-0.8)×15 m/s=4.7 m/s,t 2=30 s>21 s ，故刹车后30 s 列车的速度v 2=0。

九年级物理第七周周考试题一、填空题（本大题共6小题，每空1分，共15.0分）1.质量相等的铁球和铝球放入水中，铁球受到的浮力______ 铝球受到的浮力．放入水银中，铁球受到的浮力______ 铝球受到的浮力(填“大于”、“等于”、“小于”)(ρ水银>ρ铁>ρ铝>ρ水).2.如图所示，将两块相同的橡皮泥做成实心球形和碗形，分别放入相同的甲、乙两杯水中。

静止时甲杯中橡皮泥所受的浮力______乙杯中橡皮泥所受的浮力(选填“大于”、“小于”或“等于”)，_______杯中水面升高得多。

3.如图，装有适量水的圆柱形容器放在水平桌面上，实心小球的密度为0.5×103kg/m3，细线的质量和体积均忽略不计.若细线突然断开，小球重新静止后与细线断开前相比较：小球受到的浮力_______，水对容器底部的压强______，容器底部对水平桌面的压强_______.(以上三空选填“变大”、“变小”或“不变”)4.如图所示“蛟龙”号，它完成了世界最深处下潜，“蛟龙”号潜水器与潜水艇原理相同，都是靠改变____________来实现上浮与下沉的。

“蛟龙”号潜水器在没入水面下继续下潜时(海水密度不变)，它受到的浮力________，它的上表面受到海水的压强________(后两空均选填“变大”、“不变”或“变小”)。

5.如图所示为我国的航空母舰“辽宁号”，当航母上的舰载机飞离航母后，航母所受浮力将________(选填“增大”“减小”或“不变”)，航母将________(选填“上浮一些”“下沉一些”或“位置不变”)。

6.一个李子的体积约为60cm3，质量约为66g，若把李子放入水中静止时将(选填“漂浮”“悬浮”或“沉底).受到的浮力为N.一个西瓜的体积为6×103cm3，所受重力为55N，若把西瓜浸没在水中后放手，当西瓜静止时所受浮力为N.二、选择题（本大题共8小题，其中13、14两题有两个正确选项，其他为单项选择题。

高二物理周测七一、选择题（每小题有一个或多个选项是正确的，每题6分，共48分）1．如图所示，长为L 的长木板水平放置，在木板的A 端放置一个质量为m 的小物体。

现缓慢抬高A 端，使木板以左端为轴转动。

当木板转到跟水平面的夹角为α时，小物体开始滑动，此时停止转动木板，小物体滑到底端的速度为v ，则在整个过程中（ ）A ．木板对物体做功为B ．摩擦力对小物体做功为C ．支持力对小物体做功为零D ．克服摩擦力做功为2．如图所示，平行板电容器两极板间插有一块陶瓷板，电容器带电后静电计的指针偏转一定角度。

若将两极板平行错开，同时取走陶瓷板，则静电计指针的偏转角度（ ） A ．一定减小 B ．一定增大 C ．一定不变 D ．可能不变3．带电质点在匀强磁场中运动，某时刻速度方向如图所示，所受的重力和洛仑兹力的合力恰好与速度方向相反，不计阻力，则在此后的一小段时间内，带电质点将（ ）A ．可能做直线运动B ．可能做匀减速运动C ．一定做曲线运动D ．可能做匀速圆周运动4．如图所示是某直流电路中电压随电流变化的图像，其中a 、b 分别表示路端电压、负载电阻上电压随电流变化的情况，下面说法正确的是（ ）A ．阴影部分的面积表示电源的输出功率B ．阴影部分的面积表示电源的内阻上消耗的功率C ．当满足α＝β时，电源的效率最高D 。

当满足α＝β时，电源的效率小于50%5．如图所示为竖直平面内的直角坐标系。

一个质量为m 的质点，在恒力F 和重力的作用下，从坐标原点O 由静止开始沿直线OA 斜向下运动，直线OA 与y 轴负方向成θ角（θ＜45°＝。

不计空气阻力，则以下说法正确的是（ ） A 当F ＝mg tan θ时，质点的机械能守恒B 当F ＝mg sin θ时，质点的机械能守恒C 当F ＝mg tan θ时，质点的机械能一定增大D ．当F ＝mg sin θ时，质点的机械能可能增大也可能减小6．如图所示电路中，R 为一滑动变阻器，P 为滑片，若将滑片向下滑动，则在滑动过程中，下列判断错误的是（ ） A ．电源内电路消耗功率一定逐渐增大 B ．B 灯一定逐渐变暗 C ．电源效率一定逐渐减小 D ．R 上消耗功率一定逐渐变小7．如图是质谱仪的工作原理示意图，带电粒子被加速电场加速后，进入速度选择器。
