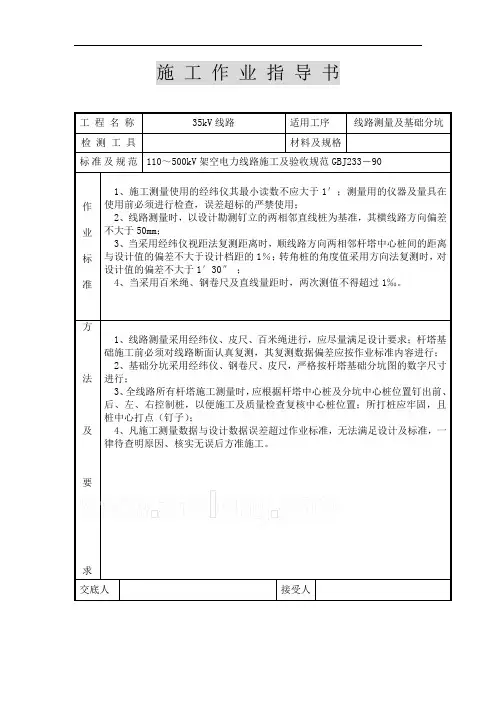

架空送电线路导地线架设初验监理作业指导书

110kV导地线架设作业指导书1 范围1.1 对导、地线架设全过程进行全面作业指导及质量监控，使其按有限公司质量管理体系进行运转，保证工程质量符合电力施工规范及工程质量检验评定标准要求。

1.2 适用于110kV等级送电线的导、地线架设。

2 规范性引用文件宁波出版社架空输电线路施工技术大全中国电力出版社输电线路施工GBJ 233-90 110～500kV架空电力线路施工及验收规范电力建设安规架空线路篇3 职责3.1 质检部门会同技术部门对铁塔进行全面检验，确定其能满足导地线架设所具备的各种条件；技术部门对施工人员进行技术交底。

3.2 试验人员提供绝缘子试验报告；耐张线夹、接线管液压拉力试验报告，杜绝不合格品用于本工程。

3.3 安全人员组织施工人员对《电力建设安规》中的有关部分进行学习，并行使安全检查监督职能。

3.4 测工根据技术部门提供的数据对弛度进行观测。

3.5 经过培训的压接工持证上岗，进行各种压接作业。

3.6 经过培训的电力工持证上岗，进行导、地线架设。

3.7 质检人员对施工全过程进行质量检查及监督。

4 作业指导4.1 临时拉线制安4.1.1 临时拉线应根据受力的大小选择合适的钢丝绳，并考虑安全系数，每根线均制安一条。

4.1.2 地锚选用铁路枕木，长度为1.2m。

4.1.3 单回路时，地线与中线合用—锚，边线一线—锚，双回路时，每回路上导线与地线合用一锚，中导线与下导线合用一锚。

4.1.4 每基耐张杆塔的两边导、地线架设完毕以后，临时拉线方可拆除。

4.2 越线架搭建4.2.1 一般越线架4.2.1.1 适用范围：铁路、公路、通信线。

4.2.1.2 选用材料：结实的杉木杆。

4.2.1.3 搭建时，立柱埋深不得小于0.5m，稍向被跨物外侧倾斜。

立柱间距定为2m，立柱埋好以后，进行横杆搭建，横杆与立柱之间用Ф4.0mm铁线绑扎，绑扎应牢固，绑扎股数不得少于4股。

一层横杆绑扎完后，几根立柱便成为一个整体，这时应进行撑杆搭建，撑杆埋深不得小于0.5m，撑杆与立柱之间用Ф4.0mm铁线绑扎，绑扎股数不得少于4股。

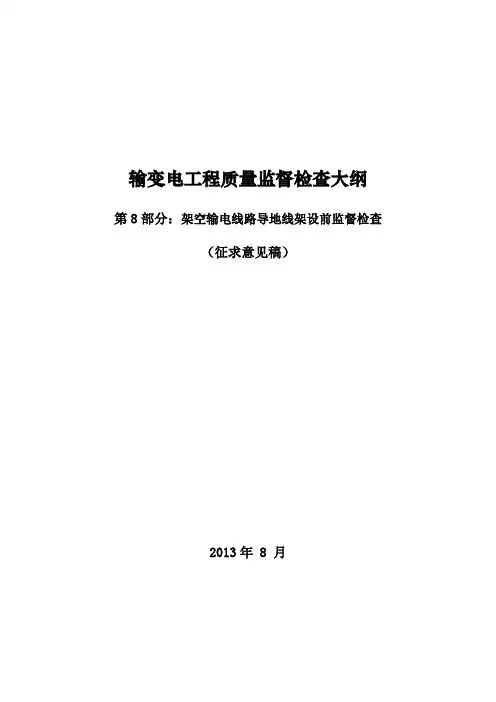

输变电工程质量监督检查大纲第8部分：架空输电线路导地线架设前监督检查（征求意见稿）2013年 8 月前言为加强质量监督检查力度，提高电力工程质量监督工作水平，保证电力工程建设项目使用功能和质量安全，电力工程质量监督总站组织修订和补充制订了《输变电工程质量监督检查大纲》（以下简称《大纲》）。

本次修订和补充制订的《输变电工程质量监督检查大纲》分为下列11部分：——第1部分：首次监督检查——第2部分：地基处理监督检查——第3部分：变电（换流、储电）主体结构施工前监督检查——第4部分：变电（换流、储电）电气设备安装前监督检查——第5部分：变电（换流、储电）建筑工程交付使用前监督检查——第6部分：变电站安装工程启动前监督检查——第7部分：架空输电线路工程杆塔组立前监督检查——第8部分：架空输电线路工程导地线架设前监督检查——第9部分：架空输电线路工程启动前监督检查——第10部分：电缆工程安装前监督检查——第11部分：电缆工程启动前监督检查本部分为《大纲》第8部分：架空输电线路工程导地线架设前监督检查。

主要内容包括：总则、编制依据、监督检查应具备的条件、责任主体质量行为的监督检查、施工现场和工程实体质量的监督检查、质量监督检测。

本部分由电力工程质量监督总站负责解释。

本部分主编单位：本部分主要参编单位：本部分主要参编人员：本部分主要审查人员：目次1 总则2 质量监督检查的主要依据3 质量监督检查应具备的条件4 工程责任主体质量行为的监督检查4.1 建设单位质量行为的监督检查4.2 设计单位质量行为的监督检查4.3 监理单位质量行为的监督检查4.4 施工单位质量行为的监督检查4.5 质量检测机构质量行为的监督检查5 工程实体质量的监督检查5.1 自立式铁塔组立工程的监督检查5.2 拉线塔组立工程的监督检查5.3 混凝土电杆组立工程的监督检查5.4 钢管电杆组立工程的监督检查5.5 钢筋混凝土圆筒形塔组立工程的监督检查6 质量监督检测1 总则1.0.1 为统一电力工程质量监督检查内容，加强工程质量管理，保证工程质量，充分发挥工程项目的经济效益和社会效益，依据《电力工程质量监督管理规定》，制定本大纲。

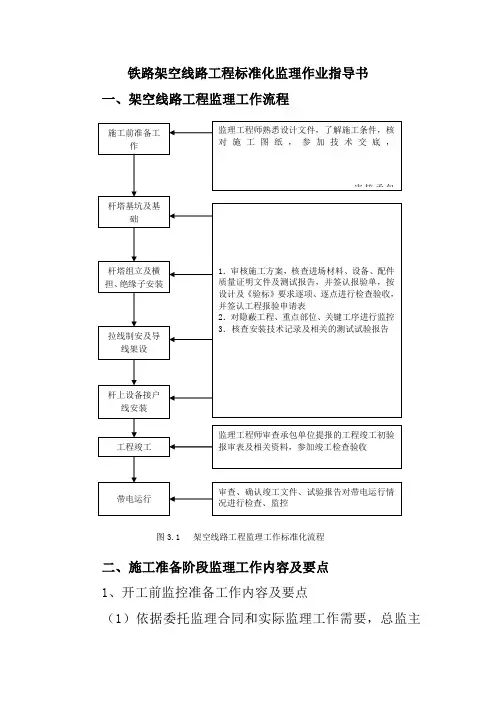

铁路架空线路工程标准化监理作业指导书一、架空线路工程监理工作流程二、施工准备阶段监理工作内容及要点1、开工前监控准备工作内容及要点（1）依据委托监理合同和实际监理工作需要，总监主施工前准备工作 杆塔基坑及基础监理工程师熟悉设计文件，了解施工条件，核对施工图纸，参加技术交底，审核承包杆塔组立及横担、绝缘子安装拉线制安及导线架设 杆上设备接户线安装工程竣工带电运行 1．审核施工方案，核查进场材料、设备、配件质量证明文件及测试报告，并签认报验单，按设计及《验标》要求逐项、逐点进行检查验收，并签认工程报验申请表 2．对隐蔽工程、重点部位、关键工序进行监控 3．核查安装技术记录及相关的测试试验报告监理工程师审查承包单位提报的工程竣工初验报审表及相关资料，参加竣工检查验收 审查、确认竣工文件、试验报告对带电运行情况进行检查、监控图3.1 架空线路工程监理工作标准化流程持，专业监理工程师参加，组建项目监理机构；并建立与业主的正常工作联系渠道，接收各种监理依据性合同、文件、资料。

（2）总监主持、组织，依据监理工作人员进场计划，结合满足建设工程监理工作需要的实际情况，满足监理工作需要的监理人员进场；并明确监理人员工作分工及岗位职责；建立明确的组织机构框图；根据业主每个招标工程项目分阶段、分别报出监理工作人员名单、监理工作分工及联系电话单给建设相关单位。

（3）总监主持、组织，依据监理设施设备进场计划，结合满足建设工程监理工作需要的实际情况，配备齐全办公、检测、测量设施和仪器进场。

（4）总监主持、组织，专业监理工程师参加，按有关《工程监理规范》规定的内容和要求，编制详细工程监理规划和监理实施细则，确定监理工作程序，明确项目监理机构的工作目标，确定具体的监理工作制度、程序方法、措施和有关计划。

（5）总监主持、组织，专业监理工程师参加，所有监理人员熟悉监理依据性合同、文件、资料及设计文件内容，掌握建设、设计意图和要求。

（6）专监主持工程现场调查，全面掌握沿线地形、地貌、水文地质等情况。

架空送电线路导地线架设初验监理作业指导书
序号检查（检验）项目性质合格标准检查、检测方法1杆塔部件规格、数量关键符合设计要求与设计图纸核对2铁塔节点间主材弯曲关键1/750弦线、钢尺测量3转角、终端杆塔向受力反向侧倾斜关键0～3‰经纬仪测量4杆塔结构面扭转（包括迈步）重要110Kv：30mm；220Kv：1‰；500Kv：5‰经纬仪测量5杆塔结构倾斜重要一般杆塔＜3‰；高塔＜1.5‰；钢管杆＜5‰经纬仪测量6杆塔横担高差重要110Kv：5‰；220Kv：3.5‰；500Kv：2‰经纬仪测量7螺栓与构件面接触及出扣情况重要接触紧密，出头一致观察8螺栓防松、防盗重要基础顶面以上3米范围内有防松、防盗措施观察9脚钉重要符合设计，齐全紧固观察。

地线架设施工作业指导书1 、编制依据1.1《110～500kV架空送电线路施工及验收规范》GB 50233-2005；1.2《110～500kV架空电力线路工程施工质量检验及评定标准》；1.3《电力建设安全工作规程第2部分架空电力线路》DL-5009.2-2004；1.4《电力建设安全健康与环境管理工作规定》；1.5 林－皇线施工图纸及设计交底、图纸会审纪要；2、施工说明2.1本工程地线采用双避雷线架设，吉林台水电站出线-23#及87#-93#两段地线采用GJ一70钢绞线; 23#-87#地线采用GJ-IOO钢绞线;93#~皇宫220kV变电所段地线采用GJ-50钢绞线。

2.2地线架设，采用人力放线，接续采用液压连接。

2.3本施工段地线需要分段放线和紧线，放线长度按一个牵张段进行，紧线段按现场地形适当确定，在展放地线之前，需要此展放段内的杆塔全部验收合格达到优良级。

2.4施工操作规程严格按GBJ233-2005验收规范及施工作业指导书的要求执行。

2.5地线采用分段紧线的施工方法,在直线紧线塔上应设过轮临锚,并在挂线侧设置反向临时拉线,在已紧线段与待紧线段的地线压接升空后,再紧第二紧线段。

2.6地线不准有接头的杆塔号为：吉林台水电站锚索一1#、187#-188#、250#-251#、254#-255#；3、地线架设的施工技术要求3.1地线参数表3.2地线防振锤安装说明：地线采用FG-50防振锤，地线档距大于300米时，采用双防振锤。

安装个数及距离见图S2691S-D0301-31及杆塔明细表。

防振锤应与地面垂直,螺栓拧紧,工艺美观,其安装距离偏差不应大于±10mm。

3.3直线塔、耐张转角塔地线放线滑车的安装数量、位置及要求:3.3.1地线放线滑车安装数量及要求:3.3.1.1本施工段所采用的地线滑车均为普通的铁滑车。

3.3.1.2不论直线塔、耐张转角塔均安装一个地线放线滑车。

3.3.1.3在同一个放线地段内放线滑车的安装位置统一(或前侧、或后侧)。

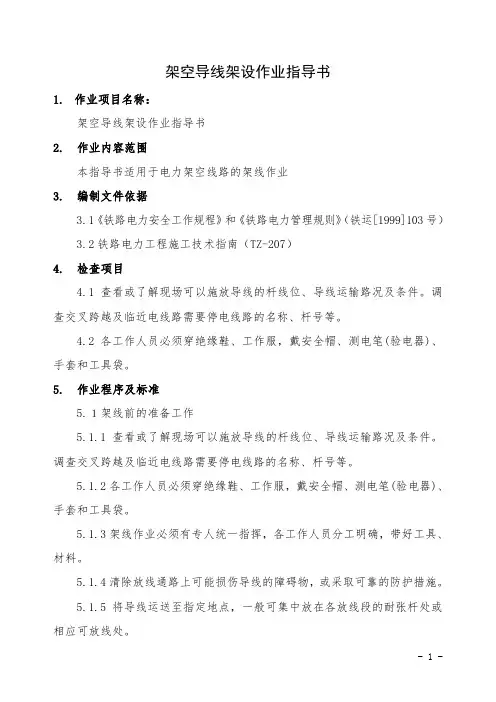

架空导线架设作业指导书1.作业项目名称：架空导线架设作业指导书2. 作业内容范围本指导书适用于电力架空线路的架线作业3. 编制文件依据3.1《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）3.2铁路电力工程施工技术指南（TZ-207）4. 检查项目4.1查看或了解现场可以施放导线的杆线位、导线运输路况及条件。

调查交叉跨越及临近电线路需要停电线路的名称、杆号等。

4.2各工作人员必须穿绝缘鞋、工作服，戴安全帽、测电笔(验电器)、手套和工具袋。

5. 作业程序及标准5.１架线前的准备工作5.1.1 查看或了解现场可以施放导线的杆线位、导线运输路况及条件。

调查交叉跨越及临近电线路需要停电线路的名称、杆号等。

5.1.2各工作人员必须穿绝缘鞋、工作服，戴安全帽、测电笔(验电器)、手套和工具袋。

5.1.3架线作业必须有专人统一指挥，各工作人员分工明确，带好工具、材料。

5.1.4清除放线通路上可能损伤导线的障碍物，或采取可靠的防护措施。

5.1.5将导线运送至指定地点，一般可集中放在各放线段的耐张杆处或相应可放线处。

5.1.6临近及跨越铁路、公路、通航河流、电力线、通信线施工时，应提前落实专人与有关单位联系，并根据《铁路电力安全工作规程》和路局有关规定要求，与相关单位签订安全协议，落实相应的停电、线路封锁施工计划。

施工时在施工区段两侧应派专人监护，安排驻站联络员、现场防护员等安全措施。

5.1.7 安装线轴（线架）5.1.7.1在线盘轴孔内穿入轴杠（铁杠），然后将轴杠两端放在放线架上。

5.1.7.2无线盘轴架的导线，则可套入放线盘上进行放线。

5.1.7.3线盘滚动放线时必须有制动措施，一般可用一根木杠斜插与线盘木框边增加摩擦力来实现。

5.２导线架设5.2.1 一般规定：核对导线规格是需要放线的型号。

5.2.1.1 为了防止磨伤导线，应在横担上安装滑轮。

当导线拖动至每根电杆处，将导线提起穿入滑轮，继续拖动导线前进，使导线在滑轮内移动。

导地线架设施工作业指导书一、前言导地线在电力输电中扮演着非常重要的角色，其主要功能是在终端引流的同时，还能承受部分风荷载。

因此，导地线的安装必须严格按照相关规程和操作规范进行，以确保输电线路的安全可靠性。

本篇导地线架设施工作业指导书主要介绍导地线架设施施工程序、工艺、注意事项等内容，以供工程人员参考和实际作业指导。

二、施工程序1. 组织人员：在开展导地线架设施施工前，需认真制定施工方案、统筹安排人员、确定所需施工用具和防护措施，以及进行施工前的安全技术教育。

2. 准备材料：包括地线、防腐刷漆、固定件、导地线挂具等。

3. 安装地线架：按照设计要求选取合适的杆塔位置，在杆塔的基础上安装地线架，然后固定好架子。

在安装地线架时，需将地面的各种设施、大型机械设备远离施工区，以保障施工人员的安全。

4. 引线：将导线拆开后，从档距连接器上穿过地线挂具，并通过各个地线架，绕过杆的照看口处，最终连接到终端塔上端的接头。

5. 挂接导线：将导线挂接到地线架上，并适当拉紧并确定，确保尽量不被风力影响。

6. 封口：在安装地线架后，还需对接头等部分进行封口处理，防止氧化、腐蚀等情况的出现。

7. 安装防腐刷漆：在导地线架设施施工结束后，需对施工部位进行清理，然后涂刷防腐漆。

8. 验收：经过施工人员的验收和质量评估，如无问题则交由相关部门验收、开通使用。

三、工艺操作1. 工具和安全防护：在进行导地线架设施施工时，要配备完整的安全防护措施，包括安全帽、安全鞋、工作服、安全带等。

同时还需准备完整的工具，确保工作的顺利进行。

2. 施工环境准备：在施工前，需对施工区域进行圈定，参数符合设计要求，确保施工的正常进行。

施工人员还需进行安全技术教育，以确保工程安全。

3. 拼装步骤：绕线→射流清洗→喷砂→除锈→涂刷防腐漆四、注意事项1. 施工人员必须经过专业技术培训、具备施工技能、技术经验和初步安全防范措施，并严格遵守施工规范和标准要求。

2. 在安装过程中，要注意地面的设施和行人，防止施工过程中发生人员伤亡事故。

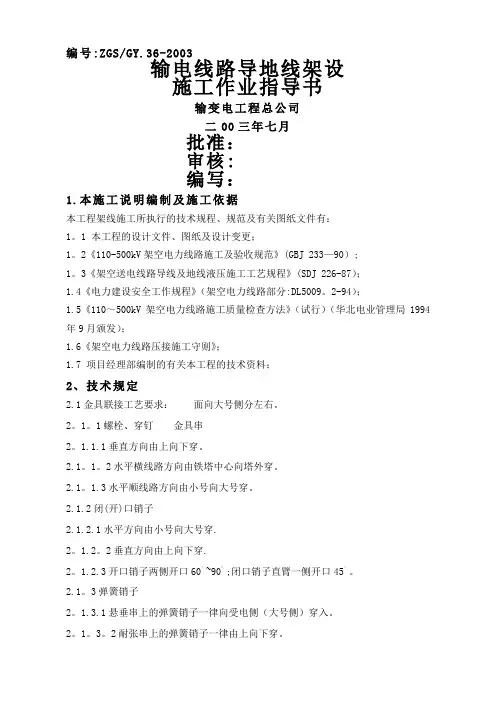

编号:ZGS/GY.36-2003输电线路导地线架设施工作业指导书输变电工程总公司二00三年七月批准：审核:编写：1.本施工说明编制及施工依据本工程架线施工所执行的技术规程、规范及有关图纸文件有：1。

1•本工程的设计文件、图纸及设计变更；1。

2《110-500kV架空电力线路施工及验收规范》(GBJ 233—90）;1。

3《架空送电线路导线及地线液压施工工艺规程》(SDJ 226-87）；1.4《电力建设安全工作规程》（架空电力线路部分:DL5009。

2-94）；1.5《110～500kV架空电力线路施工质量检查方法》（试行）（华北电业管理局1994年9月颁发）；1.6《架空电力线路压接施工守则》；1.7 项目经理部编制的有关本工程的技术资料；2、技术规定2.1金具联接工艺要求：面向大号侧分左右。

2。

1。

1螺栓、穿钉金具串2。

1.1.1垂直方向由上向下穿。

2.1。

1。

2水平横线路方向由铁塔中心向塔外穿。

2.1。

1.3水平顺线路方向由小号向大号穿。

2.1.2闭(开)口销子2.1.2.1水平方向由小号向大号穿.2。

1.2。

2垂直方向由上向下穿.2。

1.2.3开口销子两侧开口60°~90°;闭口销子直臂一侧开口45°。

2.1。

3弹簧销子2。

1.3.1悬垂串上的弹簧销子一律向受电侧（大号侧）穿入。

2。

1。

3。

2耐张串上的弹簧销子一律由上向下穿。

2。

2防振锤量尺规定2。

2。

1直线悬垂串:由悬垂线夹中心量起.2.2。

2耐张串:由耐张线夹连接的U型挂环中心量起。

2.2.3振锤之间，相邻中心间距。

2.3.铝包带缠绕规定2。

3。

1钢芯铝绞线，悬垂线夹应使用铝包带。

2.3.2铝包带应紧密缠绕，其方向与外层铝股的绞制方向一致。

2。

3.3所缠铝包带需露出夹口且不小于10mm，其端头应回夹于线夹或夹板内压住。

2。

4.导、地线不允许接头的说明：在跨越一、二级弱电线路、送电线路、一、二级公路不得有接头。

110kV江（城变）～35kV和（平寨变）送电线路工程导、地线架设作业指导书云南省普洱市均焱送变电工程有限公司2011年 12 月编写：审核：批准：安健环策划方案目录一、相关人员职责 (3)二、控制措施 (3)2.1安全管理 (3)2.1.1安全方针 (3)2.1.2安全管理制度 (3)2.1.3消防工作方案 (4)2.1.2消防安全技术措施及制度 (6)2.1.3防火检查登记制度 (7)2.1.4安全用电管理制度 (7)2.1.5施工现场的安全管理 (7)2.1.6线路施工现场主要危险分析及控制措施 (8)2.2健康管理 (8)2.3环境保护管理 (9)2.3.1影响环境的因素 (9)2.3.2作业现场环境保护措施 (10)2.3.3其它环境保护措施 (11)安健环策划方案安健环指标影响因素分析及控制措施一、相关人员职责安健环应急处理小组组长：杨立（职责：统一领导，指挥处理）。

成员：黎金、沈沅等（职责：领导各职能小组进行工作。

）二、控制措施2.1安全管理2.1.1安全方针坚持“安全第一、预防为主，综合治理”的安全方针，以人为本，系统管理，程序作业，实行过程监控；不断提高施工安全管理水平，做到安全管理标准化、规范化、科学化、制度化，认真执行《安全生产法》、《电业安全工作规程》、《安全生产工作规定》、《电力建设安全施工管理规定》，落实和贯彻各级安全责任制，执行各项安全技术措施，全面提高作业人员的安全防范意识和自我保护意识，作到“三不伤害”，保障作业人员在施工过程中的安全。

2.1.2安全管理制度1、安全生产责任制建立、健全各级各部门的安全生产责任制，责任落实到人，各项经济承包明确的安全指标和包括奖惩办法在内的保证措施。

总、安装之间必须签订安全安健环策划方案生产协议书。

2、员工安全培训对聘请的临时工，工作前进行安全教育和必要的工作培训，如安全知识，安全技能，施工工艺、工程质量标准等；且每组临时工由有经验的专业技术人员带领进行施工。

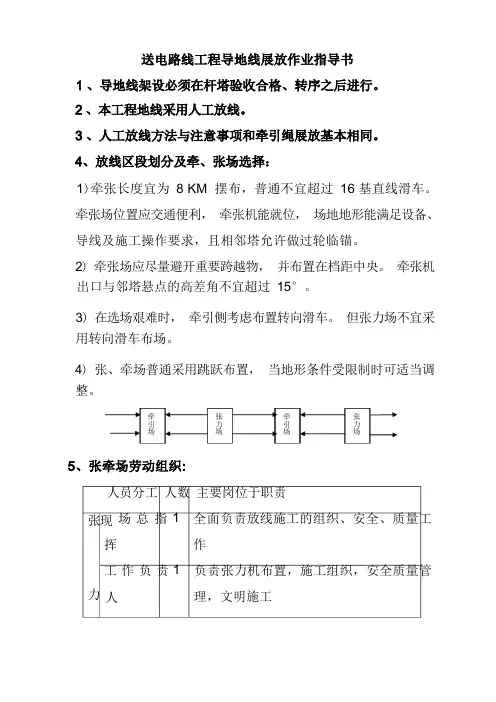

1)牵张长度宜为 8 KM 摆布，普通不宜超过 16 基直线滑车。

牵张场位置应交通便利， 牵张机能就位， 场地地形能满足设备、 导线及施工操作要求，且相邻塔允许做过轮临锚。

2) 牵张场应尽量避开重要跨越物， 并布置在档距中央。

牵张机 出口与邻塔悬点的高差角不宜超过 15°。

3) 在选场艰难时， 牵引侧考虑布置转向滑车。

但张力场不宜采 用转向滑车布场。

4) 张、牵场普通采用跳跃布置， 当地形条件受限制时可适当调 整。

人员分工 人数 主要岗位于职责张现 场 总 指 1 挥工 作 负 责 1 力 人 张力场牵引场张力场牵引场全面负责放线施工的组织、安全、质量工作负责张力机布置，施工组织，安全质量管理，文明施工张力架线组织机构紧 线 附 件 安张 力 放 线 队地 线 施 工 队项目经理部张 力 机 司 1机机械就位，维修、固定、操作 场 吊车司机 1压接工 2技工 2 机械就位，绳、线吊装导、地线接续操作设备就位， 地锚埋设， 换盘， 锚线， 转场，放线中故障处理牵 引场民工 8工 作 负 责 1人牵 引 机 司 1机吊车司机 1技工 2民工 5通讯联络 20 配合施工负责牵机布置， 施工组织， 安全质量管理，文明施工机械就位，维修、固定、操作机械就位，绳、盘吊装设备就位， 地锚埋设， 换盘， 锚线， 转场。

配合施工放线过程监视、汇报、异常情况处理人员安排人员分工地线施工队张力场线队合备注计汽车2辆56高空56人汽车2辆51高空3人张牵机司机1技工(测工)32安全负责人11工作负责人11吊车司机张力放液压工民工5010211现场调查牵张段选定施工工艺设计施工设计交底运 输 滑 车 瓷瓶张牵设备进场悬挂滑车瓷瓶展放牵引绳回收牵引绳、转场 导线进场牵张导线跨越架材料运输道路场地平整 通道清理跨越架搭设展放地线 牵引场带电跨越 处紧线附件安装队 汽车1辆 11高空1人高空220人汽车2辆 50高空30 人122 651540 111111 2111)组装绝缘子串注意事项：(1)绝缘子组装前应逐个清擦表面，并进行外观检查。
