变频技术试卷带答案

ABB变频器考试试卷一填空（每空3分，共30分）1、在胶带机运行时，各个驱动之间在控制上要保持的关系是功率平衡。

2、协调控制箱、变频控制器采用 Profibus DP 方式进行通讯3、矿用隔爆兼本质安全型控制箱KXJ1-127供电电压是交流127V 。

4、3台驱动电机为 1120 kW，变频器额定功率为 2000 kW。

5、隔爆兼本质安全型高压变频器型号是 MINEX-2000/3.3-FS 。

6、隔爆兼本质安全型高压变频器输入电压为交流2*1905V ，辅助回路供电电压为交流 380V/220V 。

7、变频器“带电指示”灯亮，此时变频器为漏水故障保护。

8、变频器冷却水压力要求为 0.4 MPa。

9、变频器调节流量的方法阀门控制法和转速控制法。

10、笼型异步电动机的变频调速必须按照一定的规律同时改变其定子电压和频率，采用变压变频调速控制。

二判断（每题2分，共20分）1、故障灯闪烁“Fault CustSupSig1 ”预警，是检测到风机底部有积水。

（√）2、变频器使用过程中不可以在移相变压器侧本地合闸。

（√）3、变频器“急停”操作恢复后，需要复位才可以合闸送电操作。

（√）4、多台变频器合闸可以同时进行。

（×）5、只要变频器没有故障显示就可以进行操作，不用检查相关设备。

（×）6、变频器运行过程中，“选中/旁路”旋钮应该在“选中”位置。

（√）7、变频器运行过程中，“正常/联动”旋钮应该在“正常”位置。

（√）8、本套系统用变频器输出电压为交流3300V 。

（√）9、合闸情况下，整流单元一直在工作，冷却水不可以关闭。

（√）10、变频器的冷却水流量与变频器内部温度无关。

（×）三单项选择题（（每题2分，共14分）1、协调控制箱和变频器的通讯接口是（ B ）A Modbus RtuB Profibus DPC EthernetD CAN2、变频器的辅助电源为（ D ）A两线制127V B两线制220V C三线制380V D四线制380V3、下列哪项不是变频器的常见故障（ B ）A移变不能合闸 B机芯故障 C风压管被堵住 D 温度高4、变频器合闸后母线电压正常是多少？（ C ）A 3500VB 4000VC 5200VD 6500V5、风机冷却系统故障“CC1 PressDropFlt”不可能是以下哪个原因（ B ）A 冷却水流量过大 B辅助电源故障或者控制开关跳闸C 风机损坏或者转速降低 D风压传感器故障、风压管被堵住6、“操作合闸按钮，变频器没有反应”，不可能是以下哪个原因（ D ）A 变频器有报警信息未复位 B变频器有报警信息未复位C 变压器与变频器之间控制线脱落 D“选中/旁路”位置不对7、疑似通讯故障无法启动皮带时，且无法复位最快的处理方式是（ A ）A 中转箱断电强制复位B 变频器轮流断电重启C 检查通讯线路是否松动D 联系厂家来矿处理四简答题（每题9分，共36分）1、简述变频器合闸送电过程和分闸断电过程在刮号中按1、2、3、4、5…..编号。

《变频器原理及应用》1．变频器是将固定频率的交流电变换为频率连续可调的交流电的装置。

2．变频器的主电路不论是交-直-交变频还是交-交变频形式，都是采用电力电子器件3．变频器的发展趋势有哪些？网络智能化、专门化、一体化、环保无公害4．只有一个环节就可以恒压恒频的交流电源转换为变压变频的电源，称为直接变频器，或称为交-交变频器。

5.（错）交-交变频器的最大输出频率和市网电压频率一样，为50Hz。

6．交-直-交变频器它是先将工频交流电通过整流器变成直流电，再经过逆变器将直流电变成频率和电压可调的交流电。

因此该变频器也称为间接变频器。

7．交-直-交变频器根据直流环节储能方式的不同，又分为电压型和（电流型）。

8．（对）电压型变频器多用于不要求正反转或快速加减速的通用变频器中。

9．（对）电流型勃起适用于频繁可逆运转的变频器和大容量的变频器中。

10．根据调压方式的不同，交-直-交变频器又分为PAM和PWM。

11．下列选项中，（）属于变频器按控制方式分类。

A．U/f B．SF C．VC D．通用变频器12．下列选项中，（）属于按用途分类。

A．通用变频器 B．专用变频器 C．VC13．变频器主要应用在哪些方面？答案：节能、自动化系统、提高工艺水平和产品质量14．什么叫变频器？答案：变频器是将固定频率的交流电变换为频率连续可调的交流电的装置。

15．简述电力电子器件的发展。

答案：SCR、GTO、GTR、MOSFET、IGBT、IPM16．变频器的问世，使电气传动领域发生了一场技术革命，即交流调速取代直流调速。

17．通用变频器的发展方向是什么？答案：低成本的简易型通用变频器；高性能的多功能通用变频器18．PD是指(电力二极管 )。

19．SCR是指(可控硅)。

20．GTO 是指(门极关断晶闸管)。

21．IGBT是指(绝缘栅双极型晶体管 )。

22．IPM是指(智能功率模块)。

23．电力二极管的伏安特性是什么？答案：电力二极管的阳极和阴极间的电压和流过管子的电流之间的关系24．电力二极管引出两个极，分别称为阳极A和阴极K。

考试学期2020~2021第二学期 开课部门 电气工程系考试课程 交流伺服与变频技术（期末考试试卷B 标准答案及评分标准）考试班级 自动化1931/1933考试形式开卷，考试允许带以下参考资料，查阅相关产品的技术参数： 1. 课堂笔记； 2. 教材题号一二 三 四 总分 得分本试卷共 2页，请核对试卷页数，班级、姓名等信息写在左侧，否则试卷无效。

一、单项选择题（每小题2分，共20分）1. 在转速低于5000r/min 、精度要求很高的场合，应优先选用的调速装置是…………… （ B ）A. 变频器B. 交流伺服C. 交流主轴D. 机械变速2. 在廉价、低性能、小范围调速的场合，应优先选用的交流调速装置是………………… （ A ）A. 变频器B. 交流伺服C. 交流主轴D. 机械变速3. 变频器与交流主轴驱动器的主要区别是 ………………………………………… （ D ） A. 调速原理 B. 电路结构 C. 控制器件D. 控制对象（电机）4. 交流伺服和变频器逆变回路常用的电力电子器件是 …………………………… （ B ）A. GTRB. IGBTC. 二极管D. 晶闸管5. 通用变频器的控制对象是 ………………………………………………………… （ B ） A. 伺服电机 B. 感应电机 C. 直流电机D. 专用电机6. 3~380V 输入的变频器直流母线电压约为 ………………………………………… （ D ） A. 230V B. 320V C.500VD.610V7. 额定转速为3000r/min 、磁极对数为4的伺服电机，其额定频率为 ……………（ D ） A. 50HzB. 100HzC. 133HzD. 200Hz8. 额定电压为3~AC380/480V 的驱动器，其输入电压允许的范围为 ……………（ C ） A. 380~480VB. 325~552VC. 325~528VD. 342~528V9. 采用2线制控制时，CNC 的M03/M04指令输出应连接到变频器的…………… （ C ） A. A1/ACB. A2/ACC. S1/S2D. S510. 机床调试时发现所有主轴转速都略低于指令转速，可以采取的措施是……… （ B ） A. 降低增益 B. 提高增益 C. 减小偏移 D. 增加偏移二、多项选择题（每小题3分，共30分）1. 以下可用于机电设备速度控制的系统是……………………………………… （A 、B 、C 、D ） A. 交流传动 B. 直流传动 C.交流伺服 D.直流伺服2. 以下属于安川交流伺服产品的型号是 ………………………………………… （ A 、B ） A. ∑II B. ∑V C. CIMR-G7D. CIMR-A10003. 以下产型号中属于三菱变频器产品是 …………………………………………… （ A 、C ） A. FR-A540 B. MR-J3 C. FR-A740 D. CIMR-G74. 可实现感应电机的无级调速方案是 ……………………………………………… （ B 、C 、D ） A. 变极B. 变频C. 调压D. 变转差率5. SGDV-120A01A 驱动器的主要技术参数是 ……………………………………… （ B 、C 、D ） A. 额定输出电流为120A B. 额定输入电压为3~200V C. 额定输出电流为12AD. 带位置脉冲输入接口6. 以下对SGMSV-20ADA 电机描述正确的是……………………………………… （A 、B 、D ） A. 高速小惯量电机 B. 额定输出功率为2kW C. 额定输出电流为20AD. 额定输入电压为3~200V7. ∑V 驱动器DI 可直接连接的信号为………………………………………………… （ A 、B 、C ）A. 按钮B. NPN 集电极开路输出接近开关C. 继电器触点D. PNP 集电极开路输出接近开关8. 机床主轴控制应选用的变频器为…………………………………………………… （ B 、D ） A. 普通型变频器 B. 紧凑型变频器 C. 节能型变频器 D. 高性能变频器9. CIMR-AB4A0005用于ND 负载时，以下理解正确的是……………………… （A 、B 、C 、D ）A. 额定输出电流为5.4AB. 可控制的电机功率为2.2kWC. 额定输入电压为3~AC400VD. 输入电源容量为6.1kVA10. 安川变频器DI信号可选择的连接方式有………………………………………… （A、B ）A. DC汇点输入B. DC源输入C. AC汇点输入D. AC源输入三、理论计算题（每小题10分，共20分）1. 某数控车床的X轴导程为6mm，Z轴导程为10mm，CNC分辨率为0.001mm，电机内置编码器为220 P/r，试计算并确定∑V 驱动器的电子齿轮比参数。

变频调速技术期末考试试题### 变频调速技术期末考试试题#### 一、选择题（每题2分，共20分）1. 变频调速技术中，V/F控制指的是：A. 电压与频率成正比B. 电压与频率成反比C. 电压与频率无关D. 电压与频率的平方成正比2. 以下哪个不是变频器的组成部分？A. 整流器B. 中间电路C. 逆变器D. 电动机3. 变频器在调速过程中，以下哪个参数是不变的？A. 电压B. 频率C. 转速D. 功率因数4. 以下哪种方式不属于变频器的控制方式？A. 模拟控制B. 数字控制C. 机械控制D. 微机控制5. 变频器的输出频率与输入频率的关系是：A. 线性关系B. 非线性关系C. 没有关系D. 取决于变频器的型号#### 二、填空题（每空2分，共20分）1. 变频调速系统通常由________、________和________三个基本部分组成。

2. 变频器的输入侧通常采用________型整流器，以减少对电网的污染。

3. 变频器的输出电压波形是________，这可以通过________来实现。

4. 变频调速系统可以实现________和________两种控制方式。

5. 变频调速技术在________、________和________等领域有广泛应用。

#### 三、简答题（每题10分，共30分）1. 简述变频调速技术的优点。

2. 描述变频器的工作原理。

3. 说明V/F控制和矢量控制的区别。

#### 四、计算题（共30分）1. 已知某电动机的额定功率为7.5kW，额定电压为380V，额定频率为50Hz。

请计算在额定条件下电动机的额定电流。

（10分）2. 如果上述电动机通过变频器调速，当频率增加到60Hz时，电动机的转速和输出功率将如何变化？（10分）3. 假设变频器的效率为95%，计算在60Hz频率下，输入功率和输出功率分别是多少？（10分）#### 五、论述题（共30分）1. 论述变频调速技术在工业自动化中的应用及其对节能降耗的影响。

2.在电梯变频调速系统中，V/f控制主要依赖于电机转速与_______的关系。
3.电梯变频调速系统中的矢量控制能够实现对电机转矩的_______控制。
4.为了提高电梯的舒适性和节能效果，通常会采用_______来减少电梯启动和停止时的冲击。
5.电梯变频调速系统在制动时，可以通过_______将电机的旋转动能转换为电能回馈到电网。
四、判断题（本题共10小题，每题1分，共10分，正确的请在答题括号中画√，错误的画×）
1.电梯变频调速技术只能用于新安装的电梯。( )
2.在电梯变频调速系统中，电机的转速与变频器的输出频率成正比关系。( )
3.矢量控制比V/f控制更容易实现电机的精确控制。( )
4.电梯变频调速系统中的制动电阻在电梯加速时发挥作用。( )
A.电机轴承
B.变频器IGBT模块
C.制动电阻
D.位置传感器
8.以下哪些措施可以提高电梯变频调速系统的可靠性？()
A.使用高品质的变频器
B.定期进行系统检查
C.增加备用部件
D.避免频繁的急停急起操作
9.电梯变频调速系统在调试过程中，需要关注以下哪些参数？()
A.电机转速
B.输出频率
C.电流波形
D.电梯运行时间
10.以下哪些因素可能导致电梯变频调速系统出现运行不稳定？()
A.控制参数设置不当
B.电机与变频器匹配不佳
C.外部电磁干扰
D.电梯导轨磨损
11.电梯变频调速系统在进行故障诊断时，以下哪些方法可以使用？()
A.观察故障代码
B.使用示波器检测信号
C.进行系统自检
D.检查电气连接
12.以下哪些技术可以用于电梯变频调速系统的降噪处理？()
A.电机参数

变频器原理及应用试卷一.选择题1.下列选项中，按控制方式分类不属于变频器的是（ D ）。

A．U/f B．SF C．VC D．通用变频器2.下列选项中，不属于按用途分类的是（ C ）。

A．通用变频器B．专用变频器C．VC3.IPM 是指( B )。

A.晶闸管B．智能功率模块C．双极型晶体管D．门极关断晶闸管4.下列选项中，不是晶闸管过电压产生的主要原因的是（ A ）。

A．电网电压波动太大B．关断过电压C．操作过电压D．浪涌电压5.下列选项中不是常用的电力晶体管的是（ D ）。

A．单管B．达林顿管C．GRT 模块D．IPM6.下列选项中，不是P-MOSFET 的一般特性的是（ D ）。

A．转移特性B．输出特性C．开关特性D．欧姆定律7.集成门极换流晶闸管的英文缩写是（ B ）。

A．IGBT B．IGCT C．GTR D．GTO8.电阻性负载的三相桥式整流电路负载电阻R L上的平均电压U O为（ A ）。

A．2.34 U2B．U2C．2.34 U1D．U19.三相桥式可控整流电路所带负载为电感性时，输出电压平均值U d为为（ A ）A．2.34 U2 cos B．U2C．2.34 U1D．U110.逆变电路中续流二极管 VD 的作用是（ A ）。

A．续流B．逆变C．整流D．以上都不是11.逆变电路的种类有电压型和（ A ）。

A.电流型B．电阻型C．电抗型D．以上都不是12.异步电动机按转子的结构不同分为笼型和（ A ）。

- A ．绕线转子型B ．单相C ．三相D ．以上都不是13. 异步电动机按使用的电源相数不同分为单相、两相和（ C ）。

A ．绕线转子型B ．单相C ．三相D ．以上都不是14. 三相异步电动机的转速 n 为（ B ）。

A.60f 1p60p B. (1 S ) f 1 C.160pD. 以上都不是15. 带式输送机负载转矩属于（ A ）。

A ．恒转矩负载B ．恒功率负载C ．二次方律负载D ．以上都不是16. 卷扬机负载转矩属于（ B ）。

31. 如何理解回避（或跳转）频率？某 MM440 西门子变频器需要回避（或跳转）的频率为
— 18HZ ZZHZ, 可设置回避（或跳转）中心频率值几为多少 HZ, 回避宽度凶几为多少 HZ?
答：跳转频率是指不允许变频器连续输出的频率。由千生产机械运转时的振动和转速有 关，当电机速度达到某一值，机械振动频率和它固有频率相等就会发生谐振，此时对机械设备 损害很大。为避免谐振发生，让拖动系统“回避“掉可能引起谐振的转速。
动机和同步电动机的高速变频调速。（
)
1643
三
三、填空题（每空 1 分，共 20 分）
21. 变频器具有多种不同的类型：按变换环节可分为
型和
型；
按改变变频器输出电压的方法可分为脉冲幅度调制
型和
型。
22. 频率控制功能是变频器的
功能，常见的频率给定方式有
23. 已知某型号变频器的预设加速度时间为 10s, 则电动机从 30Hz 加速到 45Hz 所需时
28. 变频器的 PID 功能中， P 指
,I 指
,D 指
得分 1 评卷人
四、简答题（每题 10 分，共 30 分）
29. 请将交－直－交变频器的主电路各部分组成填写在框图中。
30. 变频器保护电路的功能及分类有哪些？ 31. 如何理解回避（或跳转）频率？某 MM440 西门子变频器需要回避（或跳转）的频率为 18Hz-22Hz, 可设置回避（或跳转）中心频率值儿为多少 Hz, 回避宽度 A儿为多少 Hz?
— Pl004= 15
PlOOS=-5
— Pl006= 20
Pl007=25 Pl008=40 Pl009=50 Pl010=30 PlOll=-30 Pl012=60

1.考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。

4、面积等效原理指的是，_________相等而_______不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，应用最为广泛的是___________。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。

《变频器系统运行与维护》阶段一模拟试卷（1）考试班级：416151、418151（2）、410151班
题号（一）简答题
（二）实操部分
总分1 2 3 4
得分
（一）简答题（30分）
1.参数P1000 的作用？列举目前所学的P1000的设定值及其对应功能的描述。

（15分）
2．某拖动系统为了防止机械谐振，应避免
32HZ~36HZ之间频率的电源，如何设置变频器参
数？（15分）
（二）变频调速电路设计（70分）
考核内容：外部端子控制电动机正、反及
点动运行，面板控制变频器实现电动机的调速，其中正反转运行速度为20Hz, 正转点动频率7Hz, 反转点动频率9Hz，上限频率45Hz。

1. 设计电源、电动机、变频器和外部控制开关和按钮的硬件接线，并按图接线。

（10分）2．按照提示，设置变频器参数。

（20分）
（1）参数复位
P0003=1 ;P0010=30;P0970=1
（2）电动机的参数设置（快速调试程序）
P0010=1;P0304=220;P0305=1.93;P0307=0.37;P0310=50;P0311=1400; P3900=1 （3
3．演示验收（40分）
（1）正转启/停
（2）反转启/停
（3）正向点动
（4）反向点动
（5）演示调速过程（正转）并依据表格记录数据
显示参数提示：P0003=3;P0005=22。

C.电机参数
D.负载特性
20.以下哪些技术可以提高变频器的能效比？（）
A.高效的电力电子器件
B.智能控制算法
C.轻量化设计
D.热管理系统
三、填空题（本题共10小题，每小题2分，共20分，请将正确答案填到题目空白处）
1.在电机调速中，变频器通过改变电机的__________来实现调速。
2.变频器主要由__________、__________和控制器组成。
B.逆变器
C.电容器
D.电阻器
15.在电机调速过程中，以下哪种现象可能会导致电机失速？（）
A.负载过大
B.负载过小
C.电压过高
D.电流过低
16.以下哪种电机调速方法可以实现无级调速？（）
A.绕组接法调速
B.转子电阻调速
C.变频调速
D.电压调速
17.变频器在运行过程中，以下哪个参数表示其工作效率？（）
4. A
5. B
6. B
7. D
8. C
9. A
10. D
11. C
12. A
13. A
14. B
15. A
16. C
17. C
18. A
19. A
20. D
二、多选题
1. ABCD
2. ABCD
3. ABCD
4. ABC
5. ABCD
6. A. ABC

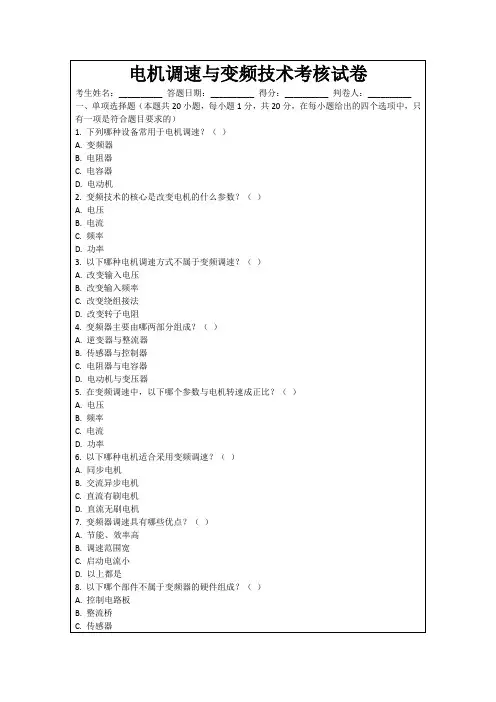

电机调速与变频技术考核试卷
考生姓名：__________答题日期：__________得分：__________判卷人：__________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1.下列哪种设备常用于电机调速？（）

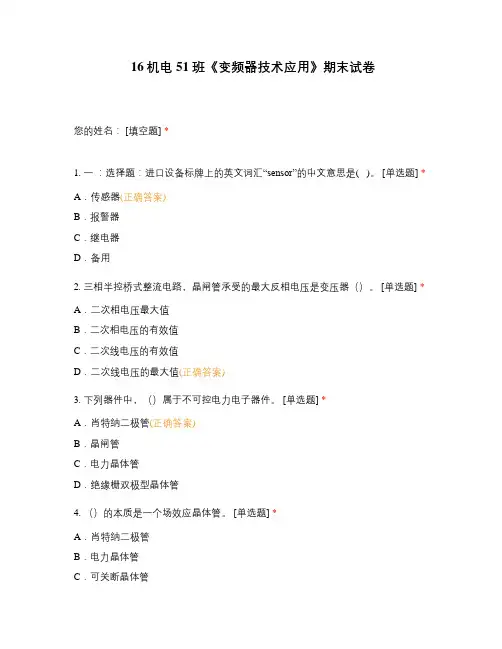

16机电51班《变频器技术应用》期末试卷您的姓名： [填空题] *_________________________________1. 一：选择题：进口设备标牌上的英文词汇“sensor”的中文意思是( )。

[单选题] * A．传感器(正确答案)B．报警器C．继电器D．备用2. 三相半控桥式整流电路，晶闸管承受的最大反相电压是变压器（）。

[单选题] * A．二次相电压最大值B．二次相电压的有效值C．二次线电压的有效值D．二次线电压的最大值(正确答案)3. 下列器件中，（）属于不可控电力电子器件。

[单选题] *A．肖特纳二极管(正确答案)B．晶闸管C．电力晶体管D．绝缘栅双极型晶体管4. （）的本质是一个场效应晶体管。

[单选题] *A．肖特纳二极管B．电力晶体管C．可关断晶体管D．绝缘栅双极型晶体管(正确答案)5. 三相半波可控整流电路各相触发脉冲相位差（）。

[单选题] *A．60°B．90°C．120°(正确答案)D．180°6. 可关断(GTO)晶体管是（），要使GTO晶体管关断，必须在门极上施加一个反向的大脉冲电流及反向电压。

[单选题] *A．电压控制型B．电流控制型C．电压注入型D．电流注入型(正确答案)7. 在变频调速时，若保持恒压频比(U/f=常数)，可实现近似（）。

[单选题] * A．恒功率调速B．恒效率调速C．恒转矩调速(正确答案)D．恒电流调速8. 当电动机在额定转速以上变频调速时，要求（），属于恒功率调速。

[单选题] * A．定子电源频率可任意改变B．定子电压为额定值(正确答案)C．维持U/f=常数D．定子电流为额定值9. 变频器与电动机之间一般（）接入接触器。

[单选题] *A．允许B．不允许(正确答案)C．需要D．不需要10. 变频器在故障跳闸后，使其恢复正常状态应按（）键。

[单选题] *A．MODB．PRGC．RESET(正确答案)D．RUN11. 变频器的（）接口用于和计算机或PLC进行通讯，并按照计算机PLC的指令完成所需的动作。

自动化中级工试卷（变频器类）单位：姓名：工号：成绩：一、单项选择题：（每题1分，共25分）1.在交－直－交变压变频装置中，直流环节的储能元件是：（）A．电阻B．电感C．电容 D. 电感和电容2.通用变频器以及风机和泵类机械驱动多采用控制（）方式，其具有节能和软启动等优点。

A．矢量控制变频器B．转差频率控制变频器C．V/f（电压和频率的比）控制变频器 D.直接转矩控制变频器"3.变频器容量的选择基本原则是：（）A.的功率不能超过变频器的功率。

B.负载最大电压不能超过变频器的电压。

C.最大负载电流不能超过变频器的电流。

D.要充分考虑电压、电流以及环境等因素。

4.（）可以使变频器停车或减速，将其能量消耗掉，用于高惯性、驱动负载及快速工作循环的设备。

A．逆变器B．滤波器C．线路电抗器 D. 制动电阻5.下面哪种英文的缩写是脉冲幅度调制的含义：（）A．PWM B．PAM C．SPWM D. SPAM"6.对于常规的V/F控制，电机的电压降随着电机速度的降低而相对增加，这就导致由于励磁不足，而使电机不能获得足够的旋转力。

为了补偿这个不足，变频器中需要通过提高电压，来补偿电机速度降低而引起的电压降。

变频器的这个功能叫做（）。

A．保护功能B．转矩提升C．电流限幅 D. 转速追踪"7.变频器的故障率随温度升高而成指数的: （）A．不定B．不变 C. 上升 D.下降"8.IGBT的中文名称为：（）A.门极判断晶闸管B.达林顿管C.绝缘栅双极型晶体管D.可开断晶闸管9.变频同时变压的目的是为了保证：（）A.输出功率不变B.磁通不变C.转子输出的机械功率不变D.限定输出频率满足变频器用户的要求"10.根据生产机械的工艺要求或其他具体情况，常常需要对电动机的最高或最低转速进行必要的限制，因此变频器设置了频率的（）功能。

A.力矩提升B．上下限 C. 电流限幅 D. 转速追踪"11.预置升速时间的原则是：（）A.时间越短越好B.时间越长越好C.在不过流的前提下，越短越好D.在不过流的前提下，越长越好12.一个S7-300标准机架最多可以安装（B）块信号模块。

到改变换向的作用。

（）2、2.2KW的三相异步电动机允许直接起动。

（）3、转子绕组串接频敏变阻器，起动过程中频敏变阻器的阻值是由大变小的。

（）4、电动机的额定功率，既表示输入功率也表示输出功率。

（）5、三相异步电动机定子串联电阻降压起动的目的是提高功率因数。

（）6、直流电机的电枢铁芯由于在直流状态下工作，通过的磁通是不变的，因此可以用整块导磁材料制造，不必用硅钢片叠成。

（）7、异步电动机的转子旋转速度总是小于旋转磁场的速度。

( )8、直流电机的电刷因磨损而需要更换时，应选用与原电刷相同的电。

（）9、单相电机一般需借用电容分相方能起动。

起动后电容可要可不要。

（）10、异步是指转子转速与磁场转速存在差异。

（）11、三相交流电机在缺相后仍可继续运行。

（）12、电动机稳定运行时，其电磁转矩与负载转矩基本相等。

（）13、直流电动机反接制动时，当电动机转速接近于零时，就应立即切断电源，防止电动机过载。

（）14、直流电机的电刷因磨损而需要更换时，应选用与原电刷相同的电刷。

（）15、伺服电机的工作原理和结构类似单相电机。

不同处在于是否有“自转”。

（）三、选择题（将正确答案的序号填在括号中）（每小题1分，共30分）1、直流电机U=220V. Ea=240V, 则此直流电机为（）。

A、电动机状态B、发电机状态2、三相异步电动机的气隙圆周上形成的磁场为，直流电动机气隙磁场为，单绕组异步电动机内部气隙磁场为。

A、恒定磁场、脉振磁场、旋转磁场；B、旋转磁场、恒定磁场、旋转磁场；C、旋转磁场、恒定磁场、脉振磁场；3、不能轻载、空载运行的直流电机是（）A、他励B、并励C、串励D、复励4、三相异步电动机在电动状态稳定运行时的转差率S的范围是。

A 0<S<SmB S N<S<1C S>1D Sm<S<15、采用星—三角降压起动的电动机，正常工作时定子绕组接成（）。

A、三角形B、星形C、星形或三角形D、定子绕组中间带抽头6、直流电动机中，电动势的方向与电枢电流方向；直流发电机中，电动势的方向与电枢电流方向。

B.降低电机启动转矩
C.提高电机运行效率
D.降低电机运行效率
5.变频调速系统中，以下哪个参数与电机转速无关？（）
A.频率
B.电压
C.电流
D.功率因数
6.以下哪种类型的变频器在工业应用中较为常见？（）
A.电压型变频器
B.电流型变频器
C.直接转矩型变频器
D.间接转矩型变频器
7.变频器对电机进行调速时，以下哪个参数会发生变化？（）
A.使用屏蔽电缆
B.正确接地
C.使用滤波器
D.减小输出电流
15.以下哪些类型的电机适合采用变频调速技术？（）
A.风机
B.泵类
C.传送带
D.所有类型的电机
16.变频调速系统中，以下哪些参数可以用来评估系统的节能效果？（）
A.电机的运行时间
B.电机的负载率
C.变频器的效率
D.系统的总功耗
17.以下哪些原因可能导致变频器输出频率不稳定？（）
A.输入电压波动
B.控制电路故障
C.电机负载变化
D.变频器散热不良
18.在进行变频器调试时，以下哪些步骤是必要的？（）
A.确认电机参数
B.设置基本的运行参数
C.进行电机负载试验
D.检查变频器散热系统
19.以下哪些是变频器运行过程中可能出现的故障？（）
A.输出短路
B.控制电路故障
C.电机过热
D.变频器内部元件老化
6.在发电机变频调速系统中，电机和变频器之间的电缆长度对系统性能没有影响。（）
7.直接转矩型变频器比电压型变频器具有更好的调速性能。（）
8.变频器在运行过程中，不需要进行任何维护检查。（）
9.变频调速系统可以减少电机的能耗，提高能源利用率。（）

理论试卷一班级：________ 学号：______ 姓名：________成绩：__________一、填空题（10分）1．频率控制功能是变频器的基本控制功能。

控制变频器输出频率有以下几种方法：⑴___________________________；⑵___ ________________________；⑶_______ ______________________；⑷____ ______________________。

2．变频器具有多种不同的类型：按变换环节可分为交—交型和___________型；按改变变频器输出电压的方法可分为脉冲幅度调制（PAM）型和___________________型；按用途可分为专用型变频器和___________________型变频器。

3．为了适应多台电动机的比例运行控制要求，变频器具有___________________功能。

4．电动机在不同的转速下、不同的工作场合需要的转矩不同，为了适应这个控制要求，变频器具有___________________功能。

5．有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这些控制要求，变频器具有___________________功能和多种加、减速时间设置功能。

二、选择题（10分）1、正弦波脉冲宽度调制英文缩写是（）。

A：PWM B：PAM C：SPWM D：SPAM2、对电动机从基本频率向上的变频调速属于（）调速。

A：恒功率B：恒转矩C：恒磁通D：恒转差率3、下列哪种制动方式不适用于变频调速系统（）。

A：直流制动B：回馈制动C：反接制动D：能耗制动4、为了适应多台电动机的比例运行控制要求，变频器设置了（）功能。

A：频率增益 B：转矩补偿 C：矢量控制 D：回避频率5、为了提高电动机的转速控制精度，变频器具有（）功能。

A：转矩补偿 B：转差补偿 C：频率增益 D：段速控制三、分析填空题（50分）1．变频器主电路原理图如下所示（图1），其主要功能是将工频交流电变为电压、频率可调的三相交流电。

一、填空题：（每空1.5分，共30分）1、变频器的控制方式主要有控制、控制、控制。

2、电压型变频器中间直流环节采用大滤波，电流型变频器中间直流环节采用高阻抗滤波。

3、电压型交—直—交变频器的主电路由、和三部分组成。

4、在工矿企业中，生产机械的类型很多，它们的机械特性也各不相同，但大体上说，主要有三类：、和。

5、变频调速时要维持恒磁通的控制，恒磁通的控制的条件是。

6、变频器的保护功能有保护功能、保护功能、保护功能。

7、矢量控制是一种高性能异步电动机的控制方式，它基于电动机的动态数学模型，分别控制电动机的和，具有直流电动机相类似的控制性能。

8、对变频调速系统的调试工作，大体上应遵循“先、继、后”的一般规律。

二、单项选择题：（每题2分，共20分）1、正弦波脉冲宽度调制英文缩写是（ d ）。

A、PWMB、PAMC、SPWMD、SPAM2、在U/f控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，要求变频器具有（ c）功能。

A、频率偏置B、转差补偿C、转矩补偿D、段速控制3、若保持电源电压不变，降低频率，电动机的工作电流会（ b ）。

A、不变B、增大C、减小D、不能判断4、变频器安装一般应( )安装。

A、水平B、垂直C、可以倾斜D、无要求5、逆变器中的电力晶体管工作在( d )状态。

A、饱和B、截止C、放大D、开关6、变频器的干扰主要来自于( a )。

A、电源进线B、外部C、内部D、电感7、（ a ）是变频器运行的控制中心A、主控板B、键盘C、显示板D、电源板8、在下列办法中，不能改变交流异步电动机转速的是(b )。

A、改变定子绕组的磁极对数B、改变供电电网的电压C、改变供电电网的频率D、改变电动机的转差率9、吸收由电源侵入的感应雷击浪涌电压的是 ( b )。

A、电抗器B、避雷器C、电容器D、接触器10、对变频器欠电压跳闸原因分析正确的是( a )。

A、电源缺相B、电源电压过高C、降速时间设定太短三、判断题：（每题2分，满分20分，正确的填“√”错误的填“×”。

交流及变频调速技术一、选择题；（20分）1、正弦波脉冲宽度调制英文缩写是（A ）。

A：PWM B：PAM C：SPWM D：SPAM2、对电动机从基本频率向上的变频调速属于（ A）调速。

A：恒功率 B：恒转矩 C：恒磁通 D：恒转差率3、下列哪种制动方式不适用于变频调速系统（ C）。

A：直流制动 B：回馈制动 C：反接制动 D：能耗制动4、对于风机类的负载宜采用（ A）的转速上升方式。

A：直线型 B：S型 C：正半S型 D：反半S型5、N2系列台安变频器频率控制方式由功能码（C ）设定。

A：F009 B：F010 C：F011 D：F0126、型号为N2-201-M的台安变频器电源电压是（ A）V。

A： 200 B：220 C：400 D：4407、三相异步电动机的转速除了与电源频率、转差率有关，还与（B ）有关系。

A：磁极数 B：磁极对数 C：磁感应强度 D：磁场强度8、目前，在中小型变频器中普遍采用的电力电子器件是（D ）。

A：SCR B：GTO C：MOSFET D：IGBT9、IGBT属于（B ）控制型元件。

A：电流 B：电压 C：电阻 D：频率10、变频器的调压调频过程是通过控制（ B）进行的。

A：载波 B：调制波 C：输入电压 D：输入电流二：填空题（每空2分，20分）1.目前变频器中常采用 IGBT 作为主开关器件。

2.三相异步电动机拖动恒转矩负载进行变频调速时，为了保证过载能力和主磁通不变，则U1应随f1 U1\F1=常数按规律调节。

3.矢量控制的规律是 3/2变换、矢量旋转变换、坐标变换。

4.变频调速系统的抗干扰措施有：合理布线，消弱干扰源，隔离干扰，准确接地三：判断题（10分）( 对 )1. 变频器的主电路不论是交-直-交变频还是交-交变频形式，都是采用电力电子器。

( 错 )2.电流型变频器多用于不要求正反转或快速加减速的通用变频器中。

( 对 )3. 变频器调速主要用于三相异步电动机。
