密封件的流体动力学原理
总结词
密封件的流体动力学原理主要涉及密封件对流体的密封性能和流体对密封件的作用力。
详细描述
密封件的流体动力学原理是研究密封件在流体（如气体、液体）作用下的行为和性能。 它涉及到流体的流动特性、密封性能（如气密性、水密性）、流体对密封件的作用力
（如流体压力、摩擦力）等方面的知识。这些因素对于密封件的性能和使用寿命具有重 要影响。
密封件的化学稳定性原理
总结词
密封件的化学稳定性原理主要涉及密封 件材料与不同化学物质的相互作用和耐 腐蚀性能。
VS
详细描述
密封件的化学稳定性原理是研究密封件材 料在不同化学环境中的稳定性和耐腐蚀性 能。它涉及到密封件材料与各种化学物质 的相互作用，如酸、碱、盐、氧化剂等， 以及其在各种环境温度和压力下的化学稳 定性。了解密封件的化学稳定性原理有助 于提高密封件的使用寿命和可靠性。
检测设备
用于检测密封件的质量，如尺 寸、外观、性能等。
其他工具
如夹具、量具、刀具等，用于 辅助加工和检测。
密封件的质量检测与控制
外观检测
检查密封件的外观是否符合要 求，如表面是否光滑、无缺陷
等。
尺寸检测
测量密封件的尺寸是否符合设 计要求，确保其与配合件之间 的间隙在规定范围内。
性能检测
对密封件进行压力、温度、摩 擦等性能测试，确保其满足使 用要求。
密封材料的选择与应用
总结词
选择合适的密封材料是保证密封性能的关键，需要考 虑温度、压力、介质、运动方式等因素。不同的密封 材料具有不同的性能特点和应用范围。
详细描述
在选择密封材料时，需要考虑温度、压力、介质、运动 方式等因素，以确保密封性能和可靠性。常用的密封材 料有橡胶、聚四氟乙烯、金属等，每种材料都具有不同 的性能特点和适用范围。例如，橡胶密封件适用于一般 的液压和气动系统，聚四氟乙烯密封件适用于高温和化 学腐蚀介质，而金属密封件则适用于高压力和高温度环 境。在实际应用中，需要根据具体的使用环境和要求进 行选择，并考虑材料的耐久性和更换周期。

14.05.2020
.
1

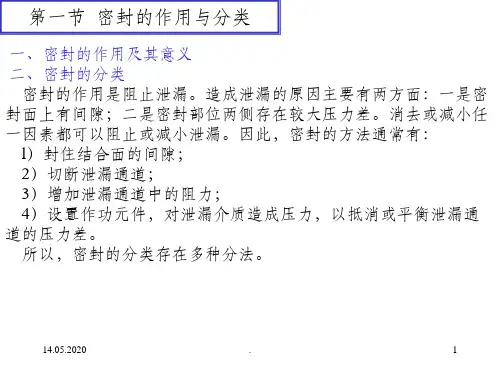

第一节 密封的作用与分类
分类 静 非金属静密封
密 橡胶－金属复合静密封
封 非金属静密封
液态密封垫 非接触式密封、间隙密封 动 接 自封式压紧型密封 密触 封式 密 封
主要密封件 O型橡胶密封圈 橡胶垫片 聚四氟乙烯生料带 组合密封垫圈 金属垫圈 空心金属O型密封圈 密封胶 利用间隙、迷宫、阻尼等 O型橡胶密封圈 同轴密封圈 异型密封圈 其他
度是否相等，则可分为轴、孔通用型的等高唇Y形密封圈和不等高
唇的轴用Y形密封圈和孔用Y形密封圈，如图5－7所示。
14.05.2020
.
11
第三节 常用密封件
Y形密封圈广泛应用于往复动密封装置中，其使用寿命高于O形 密封圈。Y形密封圈的适用工作压力不大于40MPa，工作温度为30～80C ，工作速度范围：采用丁睛橡胶制作时为 0. 01～0. 6m ／s；采用氟橡胶制作时，为0.05～0.3m／s；采用聚氨酯橡胶制作 时，则为 0.01～lm／s。Y形密封圈的密封性能、使用寿命及不同 挡圈时的工作压力极限，都以聚氨酯橡胶材质为佳。
丙橡胶
三、常用合成树脂密封材料
常用合成树脂中，使用最多的是聚四氟乙烯树脂。在聚四氟乙烯树脂中掺入不 同的充填材料，可改善和提高其综合物理化学性能，从而扩大了它的使用范围。 因此，聚四氟乙烯树脂密封材料可适用石油基液压油、水一油乳化液、水一乙二 醇基液压液、磷酸脂基液压液等工作介质的密封。
四、常用金属密封材料
V形密封圈
V形密封圈的截面呈V形，也是一种 唇形密封圈。根据制作的材料不同， 可分为纯橡胶V形密封圈和夹织物（夹 布橡胶）V形密封圈等。V形密封圈的 密封装置由压环、V形密封圈和支承环 三部分组成，如图5－11所示。

功能。
密封件面临的挑战
材料选择
密封件的材料选择是关键，需要根据不同的 工况选择合适的材料，以保证密封性能的稳 定性和可靠性。
加工精度
密封件的加工精度要求很高，需要保证尺寸、形状 等参数的准确性，以确保密封效果。
安装维护
密封件的安装和维护也是重要的环节，需要 严格按照规范进行操作，避免损坏和失效。
提高密封件性能的措施
密封件的维护保养
01 检查密封件状态
定期检查密封件的状态，包括 是否有泄漏、磨损或老化等现 象。
02 及时更换
如果发现密封件有损坏或老化 ，应及时更换，避免影响设备 或部件的正常运行。
03 保持清洁
在使用过程中，应保持密封件 接触的表面清洁，防止杂质和 污垢对密封件造成损害。
0 定期润滑 4根据需要，对密封件进行定期
耐腐蚀性
密封件应能抵抗流体的腐 蚀，保持其结构和性能稳 定。
弹性
良好的弹性能够使密封件 更好地适应表面不平或微 小的变化。
摩擦系数
较低的摩擦系数有助于减 少密封件的磨损和摩擦阻 力。
温度适应性
密封件应能在高温或低温 环境下工作，保持其功能 正常。
04
密封件的安装与维护
密封件的安装方法
检查密封件规格
常用密封材料
常用的密封材料包括橡胶、聚四氟乙烯、金属等。这些材料具有优良的密封性能，能够在各种工作环境下保持稳 定。
02
密封件的应用领域
石油化工领域
石油化工行业是密封件应用的重要领 域之一，主要用于各种压力容器、管 道、阀门、泵等设备的密封，以防止 介质泄漏和外界杂质进入。
在石油化工行业中，密封件需要承受 高温、高压、腐蚀等恶劣环境，因此 需要具有良好的耐腐蚀、耐高温和耐 磨损性能。

○
△
-30~+120 -30~+120
◎
◎
-65~+260 -65~+260
◎
◎
-50~+160 -50~+160
注： ◎ —有耐性；○—除特定场合外，有耐性； △—除特定场合外，无耐性；×—无耐性。
7
7
密封圈的材料及选择
聚醚型聚氨脂 聚脂型聚氨脂
8
8
密封圈的材料及选择
9
9
密封圈的材料及选择 常用合成树脂密封材料: 常用合成树脂中，使用最多的是聚四氟乙烯树脂。在聚四氟乙烯中 掺入不同的充填材料，可改善和提高其综合物理化学性能，从而扩 大了它的使用范围。因此，聚四氟乙烯树脂密封材料可适用石油基 液压油、水-油乳化液、水-乙二醇基液压液、磷酸脂基液压液等工作 介质的密封。常用合成树脂密封材料的主要特点和应用范围见表2。
○
丙烯酸酯橡胶-ACM
◎
○
丁基橡胶
×
×
乙丙橡胶-EPDM
×
×
聚四氟乙烯-PTFE
◎
◎
纤维
◎
◎
○
×
-40~+120 -40~+100
×
×
-30~+80 一般不用
◎
◎
-25~+250 -25~+180
×
△
-50~+280 一般不用
○
×
-10~+180 -10~+130
○
△
-20~+130 -20~+80
在旋转运动密封中，通常采用油封和机械密封。但是油封的使用压力较低， 而且与O 形圈相比，显得过大和复杂，工艺性也差。机械密封虽然可用于高 压（40MPa ）、高速（50m/s）及高温（400℃），但是结构更加复杂、庞 大，而且成本高，只适用于石油、化工等作用的一些重型机械设备上。O 型 圈用于旋转运动存在的主要问题是焦耳热效应。橡胶材料的焦耳热效应，是 指处于拉伸状态的橡胶遇热产生收缩的现象。在安装O型圈时，为了使它在 密封沟槽内不产生窜动，在用作往复运动密封时，不产生扭曲现象，一般使 它处于某种程度的拉伸状态。但如果将这种安装方法用于旋转运动，就会产 生不良的结果。本来已经紧箍在旋转轴上的O 形密封圈，因旋转运动产生的 摩擦热而收缩，进而使这种紧箍力增大，这样，产生摩擦热→收缩→紧箍力 增大→产生摩擦热→……，如此反复循环，就大大地促进了橡胶的老化和磨 损。
