建筑电气施工图标注代号

建筑电气工程设计常用图形和文字符号水电图纸中各种符号意义/SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯。

建筑电气符号大全电气工程及文字符号电气工程图例符号一、电气工程文字符号概述：为了使绘图、读图方便和图面清晰，电气工程图采用国家统一制定的图例符号及必要的文字标记，来表示实际的线路和各种电气设备和元件。

为了能读懂电气工程图，施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。

目前，有些设备和元件国家还没有规定标准的图例符号，允许设计人员自行编制，所以读图时，还要弄清设计人员自行编制的符号及其意义。

3）读图时要明白设计人员的思路，按设计人员划分不同的分布工程，仔细读图，每个分部工程，先阅读系统图，了解该部分的电气设计总构思，然后结合剖面图、有关安装施工标准图集，理清思路，对施工做好整体规划。

表2-3 电气技术中的文字符号制定通则 （GB/T 7159-1987)基本文字符号设备、装置和元器件种类单字母符号双字母符号电桥 AB 晶体管放大器AD集成电路放大器 AJ 部件组件磁放大器 AAM传声器 扬声器压力变换器 BP 位置变换器 BQ 温度变换器 BT 非电量到电量变换器或电量到非电量变换器速度变换器BBV电容器 电容器 C发热元件EH 照明灯 EL 其它元器件空气调节器 EEV避雷器熔断器 FU 保护限压保护器件 FFV 同步发电机GS异步发电机 GA 发生器电源蓄电池G GB 声光指示器 HA 信号器件 光指示器HHL指示灯 HL 电流继电器KA接触器 KM 继电器、接触器变化率继电器 K KR 电流互感器TA控制变压器 TC 电力变压器 TM 变压器电压互感器 TTV感应线圈驻波器 电感器电抗器L电动机电动机同步电动机 MMS指示器件电流表PA电能表 PJ 记录仪器 PS 测量设备试验设备电压表 P PV 断路器QF电机保护开关 QM 电力电路的开关器件隔离开关 Q QS 电阻器RH变阻器 RP 电阻器电位器 R RP 控制开关 SA 选择开关SA按钮开关 SB 压力开关 SL 温度开关 ST 控制、记忆、信号电路的开关器件选择器温度传感器SST表2-4 电气施工图的常用标注格式电力设备和照明设备（11-A1-02）电话交接箱电视线路a-b /c*da-(b)c-da-b/c或a-b-c a--设备编号a--线路编号a--设备编号b--设备型号b--线路型号b--设备型号c--线序c--敷设方式与穿管管径c--设备容量（KW）d--用户数d--敷设部位照明灯具（11-A1-05） 电气线路 通讯线路a-b*cxbxL/e*fa-b*cxbxL/-*fa--灯具数量a-b(cxd)e-f a-b(cxd)e-fb--灯具型号或编号a--线路编号a--线路编号c--每盏灯的灯泡数或灯管数b--导线型号b--线路型号d--灯泡（管）容量（W）c--导线根数c--导线对数e--安装高度（m）d--导线截面（mm平方）d--导线直径（mm）f--安装方式e--敷设方式与穿管管径（mm）e--敷设方式与穿管管径（mm）L--光源种类f--敷设部位f--敷设部位表达线路敷设方式的代号表达线路敷设部位的代号表达照明灯具安装方式的代号PR--塑制线槽的敷设SR--沿钢索敷设MR--金属线槽敷设BE--沿屋架或屋架下弦明敷设PC--聚氯乙烯硬质管敷设CLE--沿柱明敷设CP--线吊式FPC--聚氯乙烯半硬质管敷设WE-沿墙敷设CP--自在器线吊式KPC--聚氯乙烯塑制波纹电线管敷设CC--沿天棚或顶板面敷设CP1--固定线吊式TC--电线管（薄壁钢管）敷设ACE--在能进入的吊顶内敷设CP2--防水线吊式SC--钢管（厚壁钢管）敷设BC--暗设在梁内CP3--吊线器式RC--水煤气钢管（加厚钢管）敷设CLC--暗设在柱中Ch--吊链式CP--穿金属软管敷设WC--暗设在墙内P--吊管式CT--用电缆桥架敷设CC--暗设在屋面或顶板内W--壁装式C--直埋地敷设FC--暗设在地面或地板内S--吸顶式或直附式ACC--暗设在不能进入的吊顶内WR--墙壁内安装用电设备或电机出线口标写计算用的常用代号HM--座装PN--额定容量（KW）SP--支架上安装a/b Pj--计算容量 （KW）CL--柱上安装a--设备编号lN--额定电流 （A）T--台上安装b--设备容量lj--计算电流 （A）R--嵌入式（嵌入不可进入的顶棚）lZ--整定电流 （A）CR--顶棚内安装（嵌入可进入的顶棚）ΔU%--电压损失cosф--功率因数注：灯具安装高度：壁灯为灯具中与地面距离；吊灯为灯具底部与地面距离常用电器文字代号电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KA 瞬时继电器 ； 瞬时有或无继电器；交流继电器 KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线 声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS预报音响小母线 WPS电压小母线 WV事故照明小母线 WELM避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RCYC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器SB——按钮开关 Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器KT——延时 有或无继电器SB——按钮开关SA 转换开关 限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC变频器 UF变流器 UC逆变器 UI光电池热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK液位测量传感器 BL温度测量传感器 BHBM电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR二、电气工程图例符号概述：电气工程图集中表现了电气工程设计的意图，是电气设备安装的重要施工依据。

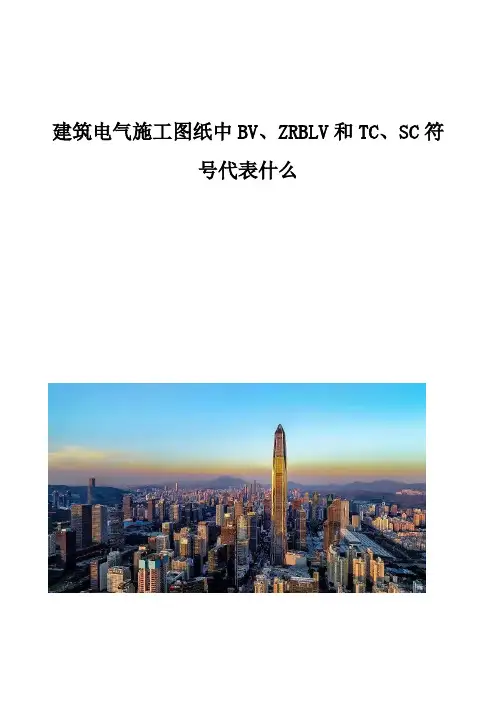

建筑电气施工图纸中BV、ZRBLV和TC、SC符号代表什么导读初次接触建筑电气施工图的小伙伴，有没有这么一种经历，被图纸上一大堆的英文符号搞得晕头转向，一会BV BVV 一会TC SC还有很多其他奇奇怪怪的组合。

来源：电气设计圈如有侵权，请联系删除初次接触建筑电气施工图的小伙伴，有没有这么一种经历，被图纸上一大堆的英文符号搞得晕头转向，一会BV BVV 一会TC SC还有很多其他奇奇怪怪的组合。

今天就大家一起学习一下建筑电气施工图的一些基础知识，希望今天的内容可以为你一解所惑。

基础知识1．常用电线⑴ 裸导线：一般为架空线路的主体，输送电能。

① 裸单线：TY 铜质圆单线 LY 铝质圆单线② 裸绞线：TJ 铜绞线 LJ 铝绞线 LGJ 钢芯铝绞线⑵ 绝缘电线；种类很多，一般明明规则都是如下图所示：BV：铜芯塑料绝缘线BX：铜芯橡胶绝缘线BLV：铝芯塑料绝缘线BVV：铜芯塑料绝缘护套线BLVV：铝芯塑料绝缘护套线BV：铜芯塑料绝缘线BVV：铜芯塑料绝缘护套线例：BV— 2.5BVV— 4ZRBLV—25NHBX—102．电缆：多芯导线，在电路中起着输送和分配电能的作用，电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：1.类别、用途代号2.导体代号3.绝缘层代号4.护层代号5.特征代号6.铠装层代号7.外护层代号 [1]1.绝缘种类：V代表聚氯乙烯；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。

2.导体材料：L代表铝；T（省略）代表铜。

3.内护层：V代表聚氯乙烯护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。

4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。

5.铠装层：0无；2双钢带；3细钢丝；4粗钢丝。

6.外被层：0无；1纤维外被；2聚氯乙烯护套；3聚乙烯护套。

7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH；防火电缆在代号前加DH。

电缆的组成：线芯、绝缘层、保护层。

建筑电气符号与代号大全是一份涵盖了建筑物内各种电气设备和系统所需符号和代号的指南。

这份指南旨在帮助电气工程师和技术人员更有效地设计和安装建筑物内的电气系统。

其中包括了各种电气设备和系统的符号和代号，如照明系统、插座、开关、电动机、发电机、配电盘、电缆等。

此外，该指南还包括电气图形符号、电气图例和电气标准规范等内容，以确保电气系统设计的可靠性和安全性。

总之，建筑电气符号与代号大全是电气工程师和技术人员在设计和安装建筑物电气系统时必备的参考资料。
