投影与视图;一.投影:1.光源点光源:像手电筒、路灯、台灯都可以看成一个点光源。
平行光源:太阳光可以看成是一个平行光源2.概念定义:一般地,用光线照射物体,在某个平面(地面、墙壁等)上得到的影子叫做物体的投影,照射光线叫做投影线,投影所在的平面叫做投影面。
(1)平行投影:由平行光线(太阳的光线是平行光线)形成的投影。
(2)中心投影:由同一点(点光源发出的光线)形成的投影。
(3)两者区别与联系:区别光线物体与投影面平行联系时的投影平行投影平行的投射线全等都是物体在光线的照射下,在某中心投影从一点出发的投射线放大(位似变换)个平面内形成的影子。
(即都是投影)3.投影知识点:测量同一时刻物体的高度和影长时:①若两物体的高度之比等于影长之比时,则这两个物体的影子是平行投影。
②若两物体的高度之比不等于影长之比时,则这两个物体的影子是中心投影4.投影的性质:①将两个等高物体垂直于与地面放置时,离点光源较近的物体的影子较短,反之则越长。
②将两个等高物体平行于与地面放置时,离点光源较近的物体的影子较长,反之则越短。
5.易错题整理:1)直线的平行投影一定是直线(×)原因:2)矩形的投影一定是矩形(×)原因:3)一个圆在平面上的投影一定是圆。
(×)原因:二.视图:1.概念:用正投影的方法绘制的物体在投影面上的图形,称为物体的视图。
2.分类:视图有:主视图、左视图、俯视图3.正方体的主要视图及展开:正方体的展开图有11种:1)1-4-1型:6种 2)2-3-1型:3种3)2-2-2型:1种 4) 3-3 型:1种4.看视图确定物体有多少正方体组成:在俯视图中画圈标注法,取较小数值的和。
三视图的形成及其投影规律一、视图看图纸要先分清是第一视角和第三视角,第一视角通常是国内用的,现在国内机械课上老师教的都是第一视角。
而第三视角是国际通用视角,英,美,日,德,法,包括台湾香港都是使用第三视角做图。
视图——视,就是看的意思。
将人的视线规定为平行投影线,然后正对着物体看过去,将所见物体的轮廓画出来的图形。
用正投影法绘制出物体的图形称为视图。
一个视图只能反映物体的一个方位的形状。
不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果。
能较完整的表达物体的结构。
图1二、三视图的形成对原教材作适当修改,按三视图的形成过程,将本大点分为3小点讲,小标题为增加的。
1.三投影面体系【教学重点】认识三投影面体系的构成和各个投影面的名称及代号,【教法设计】用自制纸质可展开的三投影面体系模型和板图相结合【教具】自制纸质可展开的三投影面体系模型三投影面体系由三个相互垂直的投影面和三条投影轴(立体坐标)构成引导学生撑开课本竖放在课桌上,建立一个简易而形象的三投影面体系。
正立投影面简称正面代号V三个投影面水平投影面简称水平面代号 H侧立投影面简称侧面代号 WV与H的交线称为OX轴简称 X轴它代表物体的长度方向三条投影轴 W与H的交线称为OY轴简称 Y轴它代表物体的宽度方向W与V的交线称为OZ轴简称Z轴它代表物体的高度方向X、Y、Z三轴的交点 O称为原点2.三视图的形成过程和名称【教学重点】每一视图是从物体的何方向投影所得。
【教法设计】主要采用教案所示的组合体教学模型实物,配合纸质三投影面体系上已画好的视图进行引导讲解各图的名称和来历,不作板图。
从简。
【教具】自制纸质可展开的三投影面体系模型和教案所示的组合体教学模型从物体的前面向后面...—能反映物体的前面形状.....投射,在V.面.所得的视图称主视图从物体的上面向下面.....投射,在H.面.所得的视图称俯视图...—能反映物体的上面形状从物体的左面向右面...—能反映物体的左面形状.....投射,在W.面.所得的视图称左视图3.三视图的展开及其位置【教法设计】1、主要以纸质三投影面体系模型进行直观的、逐一地展开,展开的结果也自然地展现了三视图位置的来历。

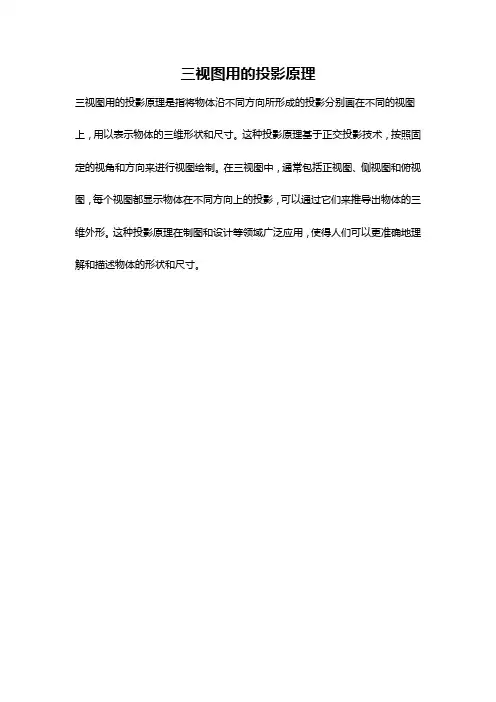

三视图用的投影原理
三视图用的投影原理是指将物体沿不同方向所形成的投影分别画在不同的视图上,用以表示物体的三维形状和尺寸。
这种投影原理基于正交投影技术,按照固定的视角和方向来进行视图绘制。
在三视图中,通常包括正视图、侧视图和俯视图,每个视图都显示物体在不同方向上的投影,可以通过它们来推导出物体的三维外形。
这种投影原理在制图和设计等领域广泛应用,使得人们可以更准确地理解和描述物体的形状和尺寸。
三视图的形成及投影规律何培英三投影面体系三视图的形成及投影规律画三视图三投影面体系两个形状不同的物体在同一投影面上的投影却会相同。
因此由一个投影不能确定物体的形状。
三投影面体系两个形状不同的物体在同一投影面上的投影却会相同。
因此由一个投影不能确定物体的形状。
工程上常采用两个或两个以上互相垂直的投影面组成多面投影体系,在每个投影面上用正投影法获得同一物体的几个投影,共同表达同一物体。
三投影面体系三个互相垂直的平面把空间分成八个分角,我国标准规定:技术图样应采用正投影法,并优先采用第一角画法。
三视图的形成及投影规律1.物体三视图的形成 HWVOX ZY主视图——物体在正面投影俯视图——物体在水平面投影左视图——物体在侧面投影从前向后投射从上向下投射从左向右投射在机械制图中,通常把人的视线看作投射线,根据有关标准和规定,用正投影法绘制的物体的投影称为视图。
三视图的形成及投影规律3.三视图的投影规律长对正高平齐主、俯视图——长对正主、左视图——高平齐俯、左视图——宽相等宽宽三视图的形成及投影规律4.三视图对应物体方位 左主、俯视图——左右方位 主、左视图——上下方位 俯、左视图——前后方位上 下右后 前 后 前画三视图在画物体的三视图时,物体上可见部分的轮廓线用粗实线绘制,不可见部分的轮廓线用细虚线绘制,圆的中心线、图形的对称线用细点画线绘制。
画三视图例:绘制图示物体的三视图。
画三视图例:绘制图示物体的三视图。
1.分析物体形状特点,选择主视图。
线、面垂直或平行投影面视图中细虚线尽可能少主视图方向画三视图例:绘制图示物体的三视图。
1.分析物体形状特点,选择主视图。
2.合理布置三个视图根据三视图特点,绘制出各视图的中心线、对称线或大的轮廓线,实现各视图定位。
画三视图例:绘制图示物体的三视图。
1.分析物体形状特点,选择主视图。
2.合理布置三个视图根据三视图特点,绘制出各视图的中心线、对称线或大的轮廓线,实现各视图定位。
