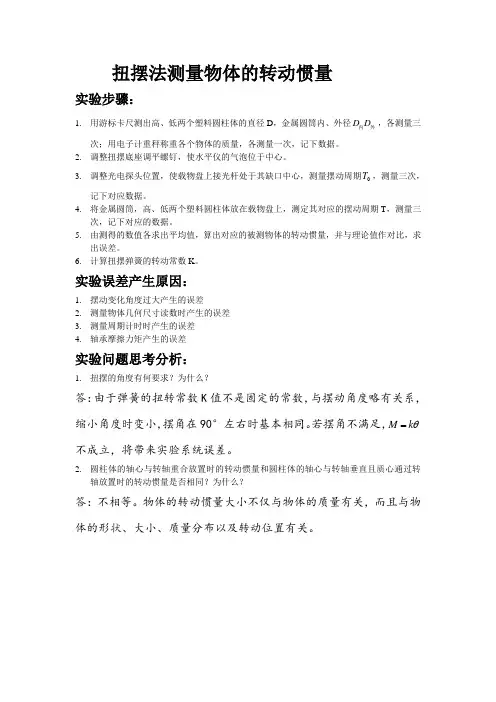

扭摆法测定物体转动惯量

扭摆法测量物体的转动惯量
实验步骤：
，各测量三1.用游标卡尺测出高、低两个塑料圆柱体的直径D，金属圆筒内、外径D D
内外次；用电子计重秤称重各个物体的质量，各测量一次，记下数据。

2.调整扭摆底座调平螺钉，使水平仪的气泡位于中心。

T，测量三次，3.调整光电探头位置，使载物盘上接光杆处于其缺口中心，测量摆动周期
0记下对应数据。

4.将金属圆筒，高、低两个塑料圆柱体放在载物盘上，测定其对应的摆动周期T，测量三
次，记下对应的数据。

5.由测得的数值各求出平均值，算出对应的被测物体的转动惯量，并与理论值作对比，求
出误差。

6.计算扭摆弹簧的转动常数K。

实验误差产生原因：
1.摆动变化角度过大产生的误差
2.测量物体几何尺寸读数时产生的误差
3.测量周期计时时产生的误差
4.轴承摩擦力矩产生的误差
实验问题思考分析：
1.扭摆的角度有何要求？为什么？
答：由于弹簧的扭转常数K值不是固定的常数，与摆动角度略有关系，缩小角度时变小，摆角在90°左右时基本相同。

若摆角不满足，M kθ
=
不成立，将带来实验系统误差。

2.圆柱体的轴心与转轴重合放置时的转动惯量和圆柱体的轴心与转轴垂直且质心通过转
轴放置时的转动惯量是否相同？为什么？
答：不相等。

物体的转动惯量大小不仅与物体的质量有关，而且与物体的形状、大小、质量分布以及转动位置有关。

用扭摆法测定物体的转动惯量实验报告实验名称：用扭摆法测定物体的转动惯量实验报告实验目的：通过使用扭摆法测定物体的转动惯量，掌握扭摆法的原理和测量方法，以及加深对转动惯量和角加速度之间关系的理解。

实验器材：扭摆器、计时器、测试物体（圆环、扁盘和圆球）、刻度尺、卡尺、量角器。

实验原理：扭摆器的基本组成部分是扭簧，当物体受到扭簧的作用时，它将发生弹性变形，使扭摆器发生扭转。

当扭摆器发生扭转时，物体受到一个扭力矩，使它产生一个角加速度。

根据牛顿第二定律，扭力矩等于物体的转动惯量乘以角加速度，因此可以通过扭摆法测定物体的转动惯量。

实验步骤：1. 确定测试物体的重量和半径，并使用卡尺和刻度尺测量测试物体的几何参数。

2. 将测试物体固定在扭摆器上，并确定扭簧的初始位置。

3. 释放扭簧，记录测试物体在扭摆器上的振动时间和振动的圈数。

4. 根据测量结果计算测试物体的转动惯量，并比较实验结果与理论值的差异。

实验数据：测试物体圆环扁盘圆球质量（g） 150 200 100半径（cm） 5 7 4振动时间（s） 10.2 12.5 9.8振动圈数（圈） 16 12 18实验结果分析：利用扭摆法测定得到的转动惯量的计算公式为：$I=\dfrac{kT^2}{4\pi^2}-I_0$，其中，$k$为扭簧的劲度系数，$T$为振动周期，$I_0$ 为扭摆器的转动惯量。

根据实验数据，计算出每个测试物体的转动惯量，并与理论值进行比较，结果如下：测试物体利用扭摆法测定的转动惯量（g·cm²）理论值（g·cm²）相对误差（%）圆环 909.35 890.26 2.14扁盘 1160.40 1153.76 0.58圆球 325.21 320.79 1.39由上表可知，我们所得到的测量结果与理论值基本吻合。

相对误差均小于5%，说明本次实验精度较高，结果较为可靠。

结论：通过本次实验，我们掌握了扭摆法测定物体的转动惯量的原理和测量方法，并得到了较为准确的测量结果。

扭摆法测定物体转动惯量1 实验目的1）熟悉扭摆的构造、使用方法，以及转动惯量测试仪的使用方法；2）学会用扭摆测定几种不同形状物体的转动惯量和弹簧的扭转常数，并与理论值进行比较；3）验证转动惯量平行轴定理。

2 实验仪器扭摆、转动惯量测试仪、卡尺3 实验原理3.1原理将物体在水平面内转过一定的角度，在扭摆的弹簧的恢复力矩作用下物体绕垂直轴作往返扭转运动。

根据胡克定律有：M= - K Θ （1）根据转动定律有：M= Ιβ （2）令ω2=K/I ，忽略轴承的摩擦阻力矩，由（1）、（2）得：θωθθβ222-=-==I Kdtd上述方程表示扭摆运动具有角简谐振动的特性，角加速与角位移成正比，且方向相反。

此方程的解为： )cos(ϕωθ+=t A式中，A 为谐振动的角振幅，φ为初相位角，ω为角速度，此谐振动的周期为： KIT πωπ22== （3） 由（3）式得：224πKT I =可见只要知道弹簧扭转常数，测得物体扭摆的摆动周期，便可确定物体的转动惯量I 。

3.2弹簧扭转常数测量方法本实验利用公式法先测得圆柱体的转动惯量，再用扭摆测出载物盘的摆动周期T 1，再把圆柱体放到载物盘上，测出此时的摆动周期T 2，分别代入（4）式，整理得：2122024T T I K -=π （5） 其中I 0为圆柱体的转动惯量。

4 实验内容和步骤4.1 测定扭摆装置的弹簧扭转常数1）选择圆柱体，重复6次测量其几何尺寸及其质量，根据公式确定其转动惯量；2）把载物盘安装在转轴上并紧固，调整扭摆机座底脚螺丝，使水平仪的气泡位于中心；3）调节好计时装置，并调光电探头的位置使载物盘上的挡光杆处于其缺口中央且能遮住发射、接收红外光线的小孔；4）让其摆动，重复测量6次20个周期t 1；5）把圆柱体置于载物盘上，再让其摆动并重复6次测量20个周期t 2。

4.2 测定球体的转动惯量1）将塑料球安装在扭摆的转轴上并紧固； 2）让其摆动并重复6次测定10个周期t 4.3 验证转动惯量平行轴定理1）装上金属细杆（金属细杆中心必须与转轴重合），测定摆动周期t （10个T ）； 2）将滑块对称放置在细杆两边的凹槽内，此时滑块质心离转轴的距离分别为5.00，10.00，15.00 ，20.00，25.00cm ，测定摆周期t （10个T ），验证转动惯量平行轴定理（计算转动惯量时，应扣除支架的转动惯量）。

扭摆法测定物体转动惯量.doc
扭摆法是一种常用的测定物体转动惯量的方法，它利用物体在水平方向受到扭动后的
摆动状态，测量物体的转动惯量。

在实验中，通过改变物体的几何形状或改变外部条件，
可以得到不同的转动惯量值，从而可以对物体的性质进行分析。

扭摆法的原理是利用物体在扭力作用下的匀加速直线运动，并测量其围绕垂直于扭力
方向的轴的振动状态，从而计算出物体的转动惯量。

具体实验步骤如下：
1.测量扭力和扭转角度
将一根细绳绕在物体上，用一个扭力计施加一定的扭力，使物体开始扭动。

同时，用
一个角度计测量物体的扭转角度，并记录下来。

2.测量转动周期
将物体放置在支撑轴上，轴的方向垂直于扭力方向。

在物体开始自由振动时，用计时
器测量振动周期，并记录下来。

3.计算转动惯量
根据扭力测量值、扭转角度和物体的几何形状计算出扭转力矩，然后利用转动周期计
算出物体的转动惯量。

扭摆法可以用于测定各种形状的物体的转动惯量，但要求物体转动惯量足够大，以确
保实验数据的准确性。

此外，在实验中需注意控制外界因素的影响，如防止空气阻力和振
动干扰，保证实验数据的可靠性。

综上所述，扭摆法是一种可靠的测定物体转动惯量的方法，它不仅可以用于物理实验，也广泛用于机械工程、材料学、航空航天等领域的研究中。

一、实验目的1. 理解并掌握扭摆法测定物体转动惯量的原理。

2. 通过实验，测定扭摆的仪器常数（弹簧的扭转常数）K。

3. 测定不同物体（如熟料圆柱体、金属圆筒、木球与金属细长杆）的转动惯量。

4. 验证转动惯量的平行轴定理。

二、实验器材1. 扭摆仪器2. 转动惯量测试仪3. 熟料圆柱体、金属圆筒、木球与金属细长杆4. 游标卡尺5. 米尺托盘天平三、实验原理扭摆法测定物体转动惯量的原理基于胡克定律和转动定律。

当物体在水平面内转过一定角度后，在弹簧的恢复力矩作用下，物体开始绕垂直轴作往返扭转运动。

根据胡克定律，弹簧受扭转而产生的恢复力矩M与所转过的角度θ成正比，即：\[ M = K \theta \]其中，K为弹簧的扭转常数。

根据转动定律，物体绕转轴的转动惯量I与角加速度α的关系为：\[ I \alpha = M \]将上述两式联立，得到：\[ I \alpha = K \theta \]忽略轴承的摩擦阻力矩，物体扭摆运动具有角简谐振动的特性，角加速度与角位移成正比，且方向相反。

因此，角加速度α可以表示为：\[ \alpha = -\omega^2 \theta \]其中，ω为角速度。

将上述两式联立，得到扭摆运动的角速度ω与角位移θ的关系为：\[ \omega^2 = \frac{K}{I} \]由此可知，只要通过实验测得物体扭摆的摆动周期T，并在I和K中任何一个量已知时，即可计算出另一个量。

四、实验步骤1. 将扭摆仪器调至水平，并记录下弹簧的扭转常数K。

2. 分别将熟料圆柱体、金属圆筒、木球与金属细长杆放置在扭摆仪器上，测量它们的摆动周期T。

3. 根据公式 \( I = \frac{K}{\omega^2} \)，计算每个物体的转动惯量。

4. 将测得的转动惯量与理论值进行比较，验证平行轴定理。

五、实验结果与分析1. 测得扭摆的仪器常数K为0.012 N·m·rad⁻¹。

2. 测得熟料圆柱体的转动惯量为0.018 kg·m²，金属圆筒的转动惯量为0.022 kg·m²，木球的转动惯量为0.014 kg·m²，金属细长杆的转动惯量为0.025 kg·m²。

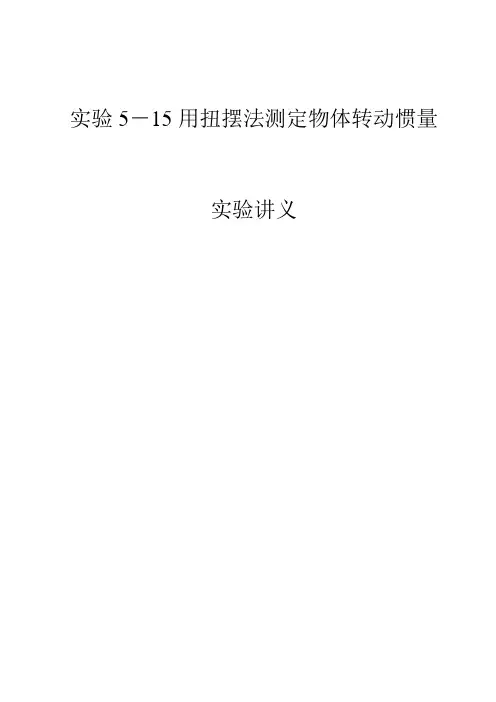

实验5－15用扭摆法测定物体转动惯量实验讲义实验5－15用扭摆法测定物体转动惯量（一）教学基本要求1. 学会用扭摆法测量物体转动惯量的原理和方法。

2. 了解转动惯量的平行轴定理，理解“对称法”验证平行轴定理的实验思想，学会验证平行轴定理的实验方法。

3. 掌握定标测量思想方法。

4. 学会转动惯量测试仪的使用方法。

5. 学会测量时间的累积放大法。

6. 掌握不确定度的估算方法。

（二）讲课提纲1．实验简介转动惯量是表征转动物体惯性大小的物理量，是研究、设计、控制转动物体运动规律的重要工程技术参数。

如钟表摆轮、精密电表动圈的体形设计、枪炮的弹丸、电机的转子、机器零件、导弹和卫星的发射等，都不能忽视转动惯量的大小。

因此测定物体的转动惯量具有重要的实际意义。

刚体的转动惯量与刚体的质量分布、形状和转轴的位置都有关系。

对于形状较简单的刚体，可以通过计算求出它绕定轴的转动惯量，但形状较复杂的刚体计算起来非常困难，通常采用实验方法来测定。

2．实验设计思想和实现方法（1）基本原理转动惯量的测量，基本实验方法是转换测量，使物体以一定的形式运动，通过表征这种运动特征的物理量与转动惯量的关系，进行转换测量。

实验中采用扭摆法测量不同形状物体的转动惯量，就是使物体摆动，测量摆动周期，通过物体摆动周期T 与转动惯量I 的关系kIT π2=来测量转动惯量。

（2）间接比较法测量，确定扭转常数K已知标准物体的转动惯量I 1，被测物体的转动惯量I 0；被测物体的摆动周期T 0，标准物体被测物体的摆动周期T 1。

通过间接比较法可测得20212010T T T I I -=也可以确定出扭转常数K2021124T T I k -=π定出仪器的扭转常数k 值，测出物体的摆动周期T ，就可计算出转动惯量I 。

（3）“对称法”验证平行轴定理平行轴定理：若质量为m 的物体（小金属滑块）绕通过质心轴的转动惯量为I 0时，当转轴平行移动距离x 时，则此物体的转动惯量变为I 0+mx 2。

实验4 扭摆法测定物体转动惯量
扭摆法是一种常用的测量物体转动惯量的方法。

本实验通过在水平面内转动不同几何形状和质量的物体，通过测量其周期和摆长，计算出物体的转动惯量。

实验中，分别测量了圆环、圆盘和长条形板材的转动惯量。

实验步骤：
1. 实验器材：
扭摆装置、计时器、木块（待测物体）、尺子、电子秤。

2. 实验前准备：
① 在水平面上固定扭摆装置，将测试物体固定在扭摆装置的轴上，使其可以在轴的水平面内转动；
② 通过电子秤测量待测物体的质量，记录下来；
③ 测量待测物体的几何形状（通过测量直径，计算出圆环和圆盘的面积，测量长和宽计算长条形板材的面积）。

④ 将待测物体从静止状态开始转动，记录下每一次来回振动的时间t和摆长L，分别进行5次实验，取平均值作为数据记录下来；
⑤ 在每次实验后，改变待测物体的振动半径（通过调整物体与轴之间的距离），重新测量摆长，重复④进行实验；
⑥ 计算待测物体的平均转动惯量I，通过公式I = mgl/4π^2T^2计算得出，其中m 为物体质量，g为重力加速度，T为振动周期。

经过多次实验和计算，得出圆环、圆盘和长条形板材的转动惯量分别为：
圆环的转动惯量为I = 0.013 kg·m^2；
根据实验结果可知，圆盘的转动惯量最大，长条形板材的转动惯量最小。

这是因为圆盘的质量分布较为均匀，并且转动惯量的大小与形状密切相关。

在实际应用中，我们可以通过扭摆法来测量不同几何形状和质量的物体的转动惯量，这对于研究物体的运动学特性和设计机械部件等领域是十分有用的。

扭摆法测物体转动惯量实验报告扭摆法测物体转动惯量实验报告引言转动惯量是描述物体绕某一轴旋转时所表现出的惯性特征的物理量。

在本次实验中，我们使用了扭摆法来测量物体的转动惯量。

扭摆法是一种简单而有效的实验方法，通过扭转物体并观察其振动周期，可以间接地计算出物体的转动惯量。

实验装置和原理实验装置主要由一根细长的金属丝、一个物体样品和一个计时器组成。

首先，将金属丝悬挂在支架上，并将物体样品固定在金属丝的下端。

然后，用手扭转金属丝，使物体样品发生转动。

通过观察物体样品的振动周期，可以推导出物体的转动惯量。

实验步骤1. 将金属丝悬挂在支架上，并确保其水平放置。

2. 将物体样品固定在金属丝的下端，确保物体的重心与金属丝的轴线重合。

3. 用手扭转金属丝，使物体样品发生转动。

4. 计时器开始计时，记录物体样品的振动周期。

5. 重复实验多次，取平均值作为最终结果。

数据处理与结果分析根据实验数据，我们可以计算出物体的转动惯量。

假设物体的转动惯量为I，振动周期为T，金属丝的扭转角度为θ。

根据扭摆法的原理，可以得出以下公式：I = (4π^2mL^2) / T^2其中，m为物体的质量，L为金属丝的长度。

通过对实验数据的处理，我们可以得到物体的转动惯量的数值。

进一步分析实验结果，我们可以发现转动惯量与物体的质量、金属丝的长度以及振动周期之间存在一定的关系。

首先，转动惯量与物体的质量成正比。

物体的质量越大，其转动惯量也越大。

这是因为物体的质量增加会使其惯性增加，从而使得转动惯量增大。

其次，转动惯量与金属丝的长度平方成正比。

金属丝的长度越长，物体的转动惯量也越大。

这是因为金属丝的长度增加会使得物体的有效转动半径增加，从而使得转动惯量增大。

最后，转动惯量与振动周期的平方成正比。

振动周期越大，物体的转动惯量也越大。

这是因为振动周期的增大意味着物体的转动速度较慢，从而使得转动惯量增大。

结论通过扭摆法测量物体的转动惯量，我们可以得出以下结论：1. 物体的转动惯量与其质量成正比。

扭摆法测定物体转动惯量()2210'212148T T K J mD π-==即可得到K ，再将K 代回第一式和第三式可以得到载物盘的转动惯量为'21002210J T J T T =-只需测得其它的摆动周期，即可算出该物体绕转动轴的转动惯量：224T KJ π=1． 转动惯量的平行轴定理若质量为m 的物体绕质心轴的转动惯量为J c 时，当转轴平行移动距离x 时，则此物体对新轴线的转动惯量：'2c J J mx =+2． 实验中用到的规则物体的转动惯量理论计算公式圆柱体的转动惯量：22220128D m J r h rdr mD h r ππ=⋅=⎰金属圆筒的转动惯量：()2218J J J m D D =+=+外外内内木球的转动惯量：()()22223211sin cos 42103m J R R Rd mD R πππϑϑϑπ-==⎰金属细杆的转动惯量：222012212L m J r dr mL L ==⎰二、 实验步骤1． 用游标卡尺、钢尺和高度尺分别测定各物体外形尺寸，用电子天平测出相应质量； 2． 根据扭摆上水泡调整扭摆的底座螺钉使顶面水平；3． 将金属载物盘卡紧在扭摆垂直轴上，调整挡光杆位置和测试仪光电接收探头中间小孔，测出其摆动周期T ；4． 将塑料圆柱体放在载物盘上测出摆动周期T 1。

已知塑料圆柱体的转动惯量理论值为J 1’，根据T 0、T 1可求出K 及金属载物盘的转动惯量J 0。

5． 取下塑料圆柱体，在载物盘上放上金属筒测出摆动周期T 2。

6． 取下载物盘，测定木球及支架的摆动周期T。

37．取下木球，将金属细杆和支架中心固定，，外加两滑块卡在细杆上测定其摆动周期T4的凹槽内，在对称时测出各自摆动周期，验证平行轴定理。

由于此时周期较长，可将摆动次数减少。

三、注意事项1．由于弹簧的扭摆常数K不是固定常数，与摆角有关，所以实验中测周期时使摆角在90度左右。

实验二 扭摆法测物体的转动惯量转动惯量是刚体转动惯性大小的量度，是表征刚体特性的一个物理量。

转动惯量的大小除与物体质量有关外，还与转轴的位置和质量分布（即形状、大小和密度）有关。

如果刚体形状简单，且质量分布均匀，可直接计算出它绕特定轴的转动惯量。

但在工程实践中，我们常碰到大量形状复杂，且质量分布不均匀刚体，理论计算将极为复杂，通常采用实验方法来测定。

转动惯量的测量，一般都是使刚体以一定的形式运动。

通过表征这种运动特征的物理量与转动惯量之间的关系，进行转换测量。

本实验使物体作扭转摆动，由摆动周期及其它参数的测定算出物体的转动惯量。

【实验目的】1.熟悉扭摆的构造、使用方法和转动惯量测量仪的使用；2.利用塑料圆柱体和扭摆测定不同形状物体的转动惯量J 和扭摆弹簧的扭摆常数K 。

【实验原理】本实验使物体作扭转摆动，测定摆动周期和其它参数，从而计算出刚体的转动惯量。

扭摆的构造如图2.1所示。

垂直轴上装有金属细杆，水平仪通过调节仪器底座上的三螺钉使顶面水平，螺旋弹簧用以产生恢复力矩，使垂直轴上装的待测物体作简谐振动。

扭摆的简谐振动：将待测物体装在垂直轴上，并转过一定角度θ，在弹簧的恢复力矩作用下，物体开始绕垂直轴作往返运动。

根据胡克定律知：θK -=M (2-1)K 为弹簧的扭转系数，根据转动定律得：βJ M = (2-2)J 为转动惯量，β为角加速度。

令J K =2ω，忽略轴承的摩擦力和空气阻力，则有：θωθθβ222-=K -==J dtd (2-3)上式表明物体的扭摆运动具有角简谐运动的特性，此方程的解为：)cos(φωθ+=t A (2-4)此简谐振动的周期为：K==JT πωπ22 (2-5) 所以，只要测得物体扭摆的摆动周期T ，并且转动惯量J 和K 中任何一个量可知，即可算出另一个量。

本实验通过已知转动惯量'J 的塑料圆柱体(几何形状规则，'J 可根据理论公式计算)，分别测出载物盘、塑料圆柱体放在载物盘、金属圆筒放在载物盘、木球、金属细杆的摆动周期，便可求出扭摆弹簧的扭摆常数K 和转动惯量的实验值。

实验22 扭摆法测定物体转动惯量转动惯量是刚体转动时惯性大小的量度，是表明刚体特性的一个物理量。

刚体转动惯量除了与物体质量有关外，还与转动轴的位置和质量分布（既形状、大小和密度分布）有关。

如果刚体形状简单，且质量分布均匀，可以直接计算出它绕特定转轴的转动惯量。

对于形状复杂，质量分布不均匀的刚体，计算将极为复杂，通常采用实验方法来测定，例如机械部件，电动机转子和枪炮的弹丸等。

转动惯量的测量，一般都是使刚体以一定形式运动，通过表征这种运动特征的物理量与转动惯量的关系，进行转换测量。

本实验使物体作扭转摆动，由摆动周期及其它参数的测定计算出物体转动惯量。

实验目的及学习要求1． 扭摆法测定弹簧的扭转常数。

2．扭摆法测定几种不同形状物体的转动惯量，并与理论值进行比较。

实验原理扭摆的构造在垂直轴上装有一根薄片状的螺旋弹簧，用以生产恢复力矩。

在轴的上方可以装上各种待测物体。

垂直轴与支座间装有轴承，以降低摩擦力矩。

水平仪用来调整系统平衡。

将物体在水平面内转动一角度θ后，在弹簧的恢复力矩作用下物体就开始绕垂直轴作往返扭转运动。

根据虎克定律，弹簧受扭转而产生的恢复力矩M 与所转过的角度θ成正比，即M K θ=- （22-1）式中，K 为弹簧的扭转常数。

根据转动定律：M =I β，其中I 为物体绕转轴的转动惯量，β为角加速度，由上式得β=M /I （22-2）令ω2=K /I ，忽略轴承的摩擦阻力矩，由（22-1），（22-2）得222d Kdt I θβθωθ==-=-上述方程表示扭摆运动具有角简谐运动的特性，角加速度与角位移成正比，且与方向相反，此方程的解为：Acos()t θωφ=+式中，A 为谐振动的角振幅，φ为初相位角，ω为角速度，此谐振动的周期为22T πω== （22-3）由（22-3）可知，只要实验测得物体扭摆的摆动周期，并在I ，K 中任何一个量已知即可算出另一个量。

本实验用几个几何形状规则的物体，可以根据它的质量和几何尺寸用理论公式直接计算得到它的转动惯量。

用扭摆法测定物体转动惯量预约指南转动惯量是表征转动物体惯性大小的物理量，是研究、设计、控制转动物体运动规律的重要参数。

如钟表摆轮、精密电表动圈的体形设计、枪炮的弹丸、电机的转子、机器零件、导弹和卫星的发射等，都不能忽视转动惯量的大小。

因此，测定物体的转动惯量具有重要的实际意义。

刚体的转动惯量与刚体的总质量、形状和转轴的位置都有关系。

对于形状较简单的刚体，可以通过计算求出它绕定轴的转动惯量，但形状较复杂的刚体计算起来非常困难，通常采用实验方法来测定。

实验中采用扭摆法测量不同形状物体的转动惯量。

通过实验可以重点学习如下内容：（1）实验方法：测量物体转动惯量的扭摆法。

（2）测量方法：力学基本量长度、质量和时间的基本测量方法；测量摆动周期的累加放大法。

（3）数据处理方法：判断理论和实验是否相符的作图法。

（4）仪器调整使用方法：测量长度、质量和时间的基本仪器的正确调节和使用方法；转动惯量测试仪的调整使用方法。

这是一个验证性力学实验，难度系数1.00，适合于过程装备与控制工程、材料成型及控制工程、自动化、电子信息工程、电气工程及其自动化、机械设计制造及其自动化、资源勘查工程、勘查技术与工程、船舶与海洋工程等理工科专业的学生选做。

实验操作比较简单，但需要测量的物理量比较繁杂。

实验数据处理过程比较烦琐，但难度不大。

实验具体内容与要求1、调节扭摆水平和转动惯量测试仪处于测量状态。

2、测定扭摆的仪器常数即弹簧的扭转常数。

3、测量塑料圆柱体、金属圆筒和木球的转动惯量，并与理论值比较，计算百分误差。

4、测量滑块位置不同时金属细杆的转动惯量，验证转动惯量平行轴定理。

实验仪器简介1、转动惯量测试仪：通过光电传感器测量物体摆动的周期。

2、托盘天平：测量待测物体的质量。

3、米尺、卡尺：测量待测物体的长度和直径。

预习基本要求1、了解转动惯量的定义、计算方法和平行轴定理。

2、理解扭摆法测量转动惯量的基本原理。

3、了解扭摆和转动惯量测试仪的结构和使用方法。
