冲孔桩施工工艺

冲孔桩工程施工是指利用冲击钻机在地面上开孔，形成一定直径的孔洞，然后在孔内灌注混凝土，形成桩基的一种施工方法。

该方法适用于各种地质条件，特别是在地下水位较低、复杂地质且需护壁的地质情况下具有优势。

下面将从施工工艺、影响充盈系数的因素及对策、泥浆处理等方面进行详细介绍。

一、冲孔桩施工工艺1. 桩位放样：根据设计图纸，在现场进行桩位的放样，确保桩位准确无误。

2. 埋设钢护筒：在桩位处埋设钢护筒，以保护孔壁稳定，防止坍孔现象发生。

3. 冲孔施工：利用冲击钻机进行冲孔，冲孔过程中不断排除泥浆，形成桩孔。

4. 初步清孔：冲孔完成后，进行初步清孔，清除孔内泥浆和废渣。

5. 钢筋笼的下放：将预制的钢筋笼放入桩孔中，确保钢筋笼的位置准确。

6. 下放导管及再清孔：在桩孔内放入导管，然后进行再次清孔，确保孔内干净。

7. 灌注水下混凝土：通过导管灌注水下混凝土，填充桩孔，形成混凝土桩。

二、影响充盈系数的因素及对策充盈系数是指实际灌注混凝土体积与设计混凝土体积的比值。

在冲孔桩施工中，充盈系数偏大可能会导致成本增加。

影响充盈系数的因素有：1. 地质原因：地质条件复杂，地层变化较大，可能导致冲孔过程中孔径扩大，从而使充盈系数增大。

对策：加强地质勘察，准确了解地层情况，合理设计桩径和桩长。

2. 设备原因：设备性能不稳定，可能导致冲孔过程中孔径不稳定。

对策：选用高性能、稳定的设备，并进行定期维护和检查。

3. 操作原因：操作不当可能导致冲孔过程中孔径扩大。

对策：加强操作人员培训，提高操作水平，严格按照施工规程进行施工。

三、泥浆处理冲孔桩施工过程中会产生大量泥浆，对环境造成一定影响。

因此，泥浆处理十分重要。

施工现场应采取以下措施进行泥浆处理：1. 泥浆循环利用：设置泥浆循环系统，实现泥浆的循环利用，减少泥浆排放。

2. 泥浆浓度控制：通过添加适量的清水或泥浆调节剂，控制泥浆浓度，降低泥浆对环境的影响。

3. 泥浆处理设备：采用先进的泥浆处理设备，提高泥浆处理效率，减少泥浆排放。

冲孔灌注桩施工方案一、施工工艺流程因为灌注桩入岩较深，灌注桩采用冲孔法成孔。

其工艺流程如下二、钢护筒的制作与沉放1、钢护筒制作钢护筒直径按设计桩径制作。

施工时考虑工程地质情况，钢护筒采用δ＝12mm/10mm钢板卷制，同时每节钢护筒上下刃脚各增加高50cm，厚δ=10mm的钢板。

护筒顶标高为＋4.47m，抛石面/泥面标高约为-11～-13m/-1～-5m，持力层面标高-12m/-5.5～-9.5m保证入石/土深度为1m/4.5m以上。

护筒总长度为20m-40m。

施工时跟进的护筒现场焊接。

2、钢护筒埋设钢平台搭成后，在钢平台钢梁上放设护筒安装定位线，并焊上定位导向框架。

钢护筒运到现场利用汽车吊吊振动锤进行安装。

安装时，钢护筒中心、桩机冲锤重心及设计桩中心必须调整至同一垂线上，钢护筒保持垂直就位。

采用边冲进边锤击护筒下落的形式完成护筒的安装，此时每次冲进时，护筒的上下口要采取相应的固定措施（实际施工中采用上下两排井字架进行固定）。

同时每次振打护筒时要对桩位及护筒垂直度进行复核校正，以保证桩位偏差及倾斜度符合规范规定。

三、灌注桩施工方法1、冲孔桩机就位桩机用枕木作机座垫木，并保证机座平稳，在钻进过程中不发生位移和倾斜，要随时检查桩机底盘的水平及钻杆的垂直度。

吊放钻机时要轻放，钻机在平台上移机时，速度要慢并注意安全，移动距离较大时采用吊机吊装移位。

2、泥浆开冲后向孔内投入粘土块自造泥浆，粘土选用塑性指数>25的粘土。

施工时根据泥浆性能指标进行泥浆配制，施工时泥浆浓度控制在1.2～1.4。

清孔前将对泥浆性能指标进行调整，使各项指标符合施工要求，通过掺入膨润土或外加剂等提高泥浆性能，通过延长沉淀时间降低含砂率。

每立方米泥浆的粘土用量约需0.6吨。

冲孔施工时沉浆池考虑设置在原码头面上，利用未进行施工的钢护筒（已沉放到位），作为泥浆池，进行泥浆循环，减少海域污染。

3、冲孔⑴开始冲进时，用较小的进尺钻进。

冲孔机开孔前将冲锤悬吊距地面1米左右，检查锤的偏心程度，偏心过大的不准使用。

冲孔桩施工工艺和方法一■施工方法根据地质情况,选用冲锤冲孔施工。

二.施工工艺K施工准备冲孔灌注桩位置的地下管线已经调查清楚，各桩位不影响地下管线，并对桩位位置进行整平便于设备就位。

2、开孔开孔时，找出桩位中心后将钢护筒压入土中，正确对位。

护筒采用壁厚δ=10mm的A3钢板卷制，护筒内径加工成φ=O.8m,长1.5m。

施工时根据测量结果将护筒中心对准桩中心。

3、冲击成孔(1)护筒埋设好后，桩机就位，使冲击锤中心对准护筒中心，要求偏差不大于±20mm°开始应低锤密击，锤高0.4~0.6,并及时加片石，砂砾和粘土泥浆护壁，使孔壁挤压密实，直至孔深达护筒底以下3~4m后，才可加快速度，将锤提高至2~3.5m以上转入正常冲击。

冲孔时应及时将孔内残渣排出，每冲击1~2m,应排渣一次，并定时补浆，直至设计深度。

每冲击1~2m检查一次成孔的垂直度，如发生斜孔、塌孔或护筒周围冒浆时，应停机。

待采取相应措施后再进行施工。

(2)粘土中钻进时，采用原土造浆。

(3)在较厚的砂层中钻进时，采用膨润土制备泥浆或在孔中投入粘土造浆，为使泥浆有较好的技术性能，适当掺加碳酸钠等分散剂,其掺量为加水量0.5%左右。

(4)冲击至岩面时，加大冲程，勤清渣。

每钻进100~200mm要取一次岩样，并妥善保存，以便终孔时验证。

冲击过程中，为防止跑架，应随时校核钢丝绳是否对中桩位中心，发生偏差应立即纠正。

成孔后，应用测绳下挂0.5kg重铁坨测量检查孔深，核对无误后，经监理工程师终孔验收后，进行下一道工序。

4、清孔采用正循环工艺清孔，一次清孔采用橡胶管，一次清孔降低泥浆浓度，防止二次清孔因沉淤过厚而难以清理，以及保证钢筋笼下放顺利；二次清孔在导管下放后，利用导管进行，二次清孔泥浆比重控制在1.15-1.2,粘度W28s,含砂率W8%,孔底沉渣厚度W50mm0清孔过程中，必须及时补给足够的泥浆，并保持孔内浆液面的稳定和高度。

清孔完毕后，必须在30分钟内进行灌注碎。

冲孔灌注桩施工工艺一、工艺流程1、冲击成孔施工流程图：2、泥浆池及泥浆排放（1）、根据桩基的分布位置及现场场地情况，可以设置制浆池，储浆池，沉淀池并用循环槽连接。

出浆循环槽槽底纵坡不大于1.0%，使泥浆池流速不大于10cm/s，泥浆流动时人工用网筛将石碴捞出；（2）、钻孔弃碴、泥浆应放置到指定地方，不得任意堆砌在施工场地内或直接向河流排放，以避免污染环境。

3、护筒埋设冲孔前，孔口埋设钢板护筒，用以固定桩位，防止孔口坍塌。

护筒采用6～8mm钢板卷制，护筒直径根据设计桩径要求不同，护筒长度为2～3m，在护筒的上口边缘开设1个溢浆口；护筒坑采用人工开挖。

为保证其刚度，防止变形，在护筒上、下端和中部外侧各焊一道加劲肋。

护筒埋设应高出自然地面300mm，护筒与孔壁间的缝隙用粘土填实，防止漏水，护筒内径比钻头直径大200mm。

护筒中心与桩位中心偏差≤20mm，护筒安放垂直。

4、泥浆拌制（1）、粘土制浆选用水化快，造浆能力强，粘度大的膨润土。

制浆前尽量将粘土块打碎，以缩短机械搅拌时间。

为了提高泥浆的粘度和胶体率，经过优化试验确定在泥浆中加入适量的烧碱；（2）、泥浆的指标要求：泥浆相对密度：灌入钻孔中的泥浆，其相对密度一般地层为1.1~1.3。

孔底泥浆相对密度为1.4~1.6。

泥浆粘度：入孔泥浆粘度，一般地层16~22s。

含砂率：新制泥浆不大于4%，循环泥浆不大于8%。

PH值：8～10。

胶体率：不小于95%（3）、钻孔桩钻进施工过程中，每2小时左右测定一次泥浆粘度和泥浆相对密度，每班测定一次全部性能指标并填写泥浆试验记录表，泥浆在泥浆池内沉淀形成循环。

5、冲孔方法（1）、冲孔采用泥浆护壁，反循环钻进工艺，即由泥浆泵管与冲击钻头上部连接，泥浆通过泥浆管压至钻头底部，边冲刷边冲击把泥块砸成泥浆向孔外溢出，如此不断循环，入岩后，钻头将岩层冲击成粒径10mm左右的小石块，调节适当的泥浆比重，使其悬浮与泥浆之中，通过泥浆循环将其带出，在沉淀池中沉积；（2）、在成孔施工中，通过冲击高度、泥浆指标等参数的调节来控制钻进成孔速度，防止孔斜、缩颈等现象的产生。

冲孔灌注桩施工方案(正式)一、前言冲孔灌注桩是一种广泛应用于工程建设中的地基处理技术，其施工方案的设计和实施对工程质量和进度具有重要影响。

为确保冲孔灌注桩施工过程顺利进行，特制定此施工方案，旨在指导施工人员按照规范要求开展作业，确保工程质量。

二、施工准备1. 设备准备•冲击器•钻机•泥浆泵•水泥搅拌车•短管清洗车•防塌套管•车辆运输设备2. 材料准备•水泥•石子•泥浆•钢筋•螺旋钢管3. 人员准备•工地负责人•冲孔灌注桩操作人员•安全员•现场监理4. 现场准备•清理施工场地•设置安全标志•检查设备工作状态三、施工工艺流程1. 地基处理1.使用钻机在预定孔位进行地基探测。

2.根据地质条件选择合适的孔径和深度。

2. 冲击法成孔1.在孔位中心设置导向桩，采用冲击器将桩体打入地下。

2.按设计要求逐层打孔，同时对孔内进行泥浆冲洗清理。

3. 灌注与扩张1.将预埋的钢筋调整至正确位置。

2.使用泥浆泵将混凝土灌注至孔内，并同时在灌注过程中对标记位置进行测量。

3.灌注完成后，放置螺旋钢管进行桩体扩张。

4. 后续处理1.等待灌注完成后，对桩体进行检测与检查。

2.根据检测结果，进行必要的调整和修正。

3.进行桩顶处理，使之符合设计要求。

四、质量控制1. 施工监督•安排专人对施工现场进行监督。

•定期进行质量检查和验收。

2. 质量验收•完成施工后，由质量监督部门进行验收。

•对施工是否符合设计要求进行评估。

五、安全防护1. 安全教育•对施工人员进行安全培训。

•强调施工操作中的安全注意事项。

2. 安全保障•提供必要的安全防护装备。

•定期检查和维护施工设备。

本施工方案仅供参考，具体操作以实际情况为准。

各施工单位应根据工程具体要求和实际情况进行合理调整和安排，以确保施工质量和安全。

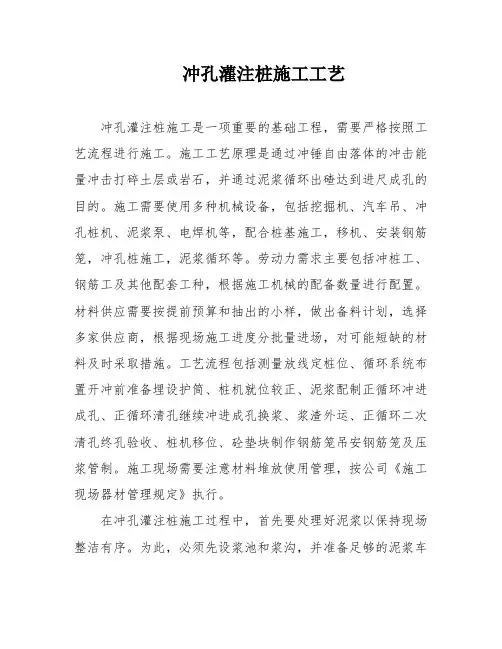

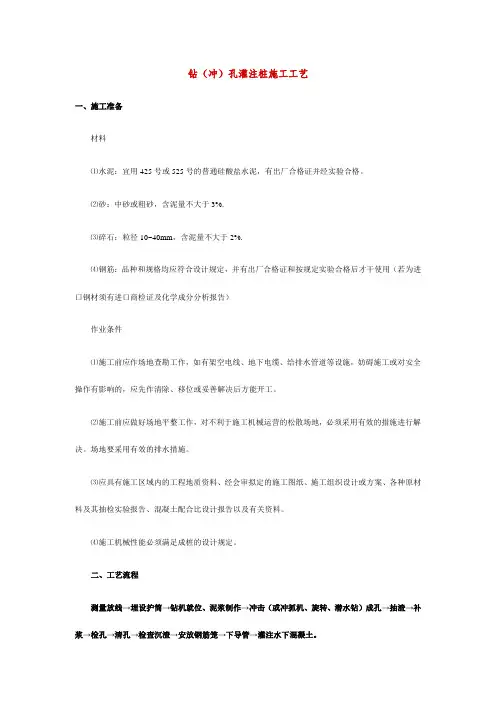

冲孔灌注桩施工工艺冲孔灌注桩施工是一项重要的基础工程，需要严格按照工艺流程进行施工。

施工工艺原理是通过冲锤自由落体的冲击能量冲击打碎土层或岩石，并通过泥浆循环出碴达到进尺成孔的目的。

施工需要使用多种机械设备，包括挖掘机、汽车吊、冲孔桩机、泥浆泵、电焊机等，配合桩基施工，移机、安装钢筋笼，冲孔桩施工，泥浆循环等。

劳动力需求主要包括冲桩工、钢筋工及其他配套工种，根据施工机械的配备数量进行配置。

材料供应需要按提前预算和抽出的小样，做出备料计划，选择多家供应商，根据现场施工进度分批量进场，对可能短缺的材料及时采取措施。

工艺流程包括测量放线定桩位、循环系统布置开冲前准备埋设护筒、桩机就位较正、泥浆配制正循环冲进成孔、正循环清孔继续冲进成孔换浆、浆渣外运、正循环二次清孔终孔验收、桩机移位、砼垫块制作钢筋笼吊安钢筋笼及压浆管制。

施工现场需要注意材料堆放使用管理，按公司《施工现场器材管理规定》执行。

在冲孔灌注桩施工过程中，首先要处理好泥浆以保持现场整洁有序。

为此，必须先设浆池和浆沟，并准备足够的泥浆车进行外运处理，以保证混凝土浇筑时泥浆的排放和场地地基的稳定。

在冲孔灌注桩成孔时，需要采用孔口护筒，护筒的埋设应准确牢固，用4～8mm钢板制作，内径大于冲锤头直径200mm，上部开设1个溢浆孔。

护筒的埋设深度在粘性土中不宜小于1.0 m，在砂土中不宜小于1.5m，高度应满足孔内泥浆面高度的要求。

对于受水位涨落影响或水下施工的冲孔桩，护筒应加高加深，必要时应打入不透水层。

在施工过程中，需要立好机架并调整和安设好起吊系统，将冲锤吊起，徐徐放进护筒内。

冲击钻应对准护筒中心，偏差不大于±20mm。

在开孔阶段，冲孔进度不宜太快，一般控制每小时进尺在1米以内，相应地提锤高度要小，冲击次数要多。

这样可以使孔壁逐渐受水平力的挤压而密实，避免产生坍孔。

在正常冲孔阶段，提锤高度可增至1.5～2米以上，泥浆浓度相应降低，大致在1.5以下。

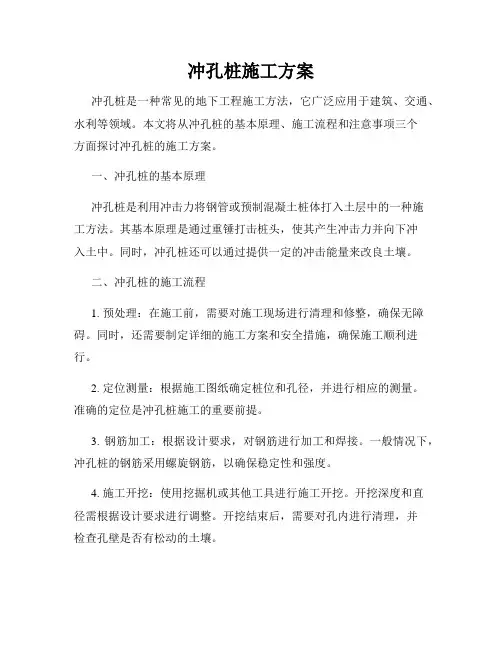

冲孔桩施工方案冲孔桩是一种常见的地下工程施工方法，它广泛应用于建筑、交通、水利等领域。

本文将从冲孔桩的基本原理、施工流程和注意事项三个方面探讨冲孔桩的施工方案。

一、冲孔桩的基本原理冲孔桩是利用冲击力将钢管或预制混凝土桩体打入土层中的一种施工方法。

其基本原理是通过重锤打击桩头，使其产生冲击力并向下冲入土中。

同时，冲孔桩还可以通过提供一定的冲击能量来改良土壤。

二、冲孔桩的施工流程1. 预处理：在施工前，需要对施工现场进行清理和修整，确保无障碍。

同时，还需要制定详细的施工方案和安全措施，确保施工顺利进行。

2. 定位测量：根据施工图纸确定桩位和孔径，并进行相应的测量。

准确的定位是冲孔桩施工的重要前提。

3. 钢筋加工：根据设计要求，对钢筋进行加工和焊接。

一般情况下，冲孔桩的钢筋采用螺旋钢筋，以确保稳定性和强度。

4. 施工开挖：使用挖掘机或其他工具进行施工开挖。

开挖深度和直径需根据设计要求进行调整。

开挖结束后，需要对孔内进行清理，并检查孔壁是否有松动的土壤。

5. 安装冲击锤：将冲击锤与钢管连接，并确保连接牢固。

在连接过程中，还需要注意冲击锤的空气压力和满足施工要求。

6. 冲击桩体：通过重锤击打冲击锤，使其向下冲入土中。

为达到稳固的目的，每个桩体需要进行多次冲击。

在冲击过程中，需要注意检查和调整冲孔桩的质量。

7. 检验和加固：在冲孔桩完成后，需要对桩体进行检验，确保其达到设计要求。

如果出现问题，需要及时加固。

三、冲孔桩施工的注意事项1. 施工现场安全保障：施工现场需要做好安全防护工作，包括设置警示标志、合理规划施工区域，确保施工人员的人身安全。

2. 桩位定位准确：桩位是冲孔桩施工重要的基础。

在施工前，需要仔细核对设计图纸，确保桩位定位准确无误。

3. 孔壁稳定性：在冲孔过程中，需要时刻检查孔壁的稳定性，防止塌方和土壤松动。

4. 冲击力控制：冲击锤的空气压力和冲击力对冲孔桩的施工质量影响很大，需要合理控制并根据孔内土壤情况进行调整。

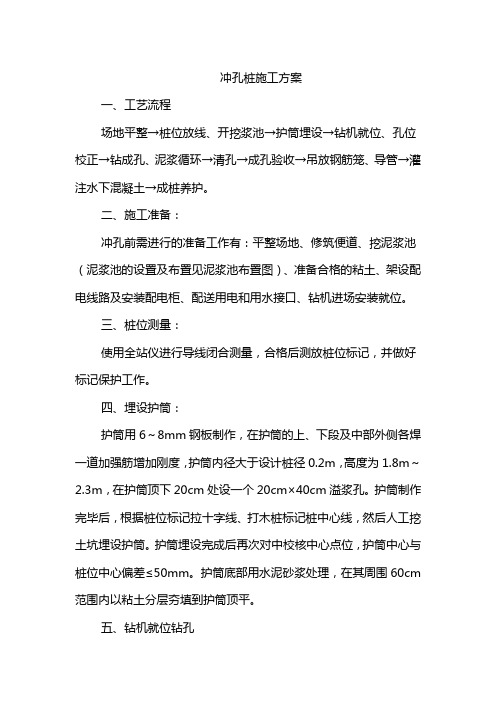

冲孔桩施工方案一、工艺流程场地平整→桩位放线、开挖浆池→护筒埋设→钻机就位、孔位校正→钻成孔、泥浆循环→清孔→成孔验收→吊放钢筋笼、导管→灌注水下混凝土→成桩养护。

二、施工准备：冲孔前需进行的准备工作有：平整场地、修筑便道、挖泥浆池（泥浆池的设置及布置见泥浆池布置图）、准备合格的粘土、架设配电线路及安装配电柜、配送用电和用水接口、钻机进场安装就位。

三、桩位测量：使用全站仪进行导线闭合测量，合格后测放桩位标记，并做好标记保护工作。

四、埋设护筒：护筒用6～8mm钢板制作，在护筒的上、下段及中部外侧各焊一道加强筋增加刚度，护筒内径大于设计桩径0.2m，高度为1.8m～2.3m，在护筒顶下20cm处设一个20cm×40cm溢浆孔。

护筒制作完毕后，根据桩位标记拉十字线、打木桩标记桩中心线，然后人工挖土坑埋设护筒。

护筒埋设完成后再次对中校核中心点位，护筒中心与桩位中心偏差≤50mm。

护筒底部用水泥砂浆处理，在其周围60cm 范围内以粘土分层夯填到护筒顶平。

五、钻机就位钻孔采用12台zz-5型钻机成孔。

钻机进场后检查钻头直径并及时进行焊接修补，本工程采用直径670mm的一字钻，保证钻孔直径700±50㎜。

如若在冲孔过程中，检测到成孔直径不满足要求，则停止钻孔，重新对钻头进行焊接，直到满足要求后，再进行钻进工作。

安装钻机前使用全站仪复核点位，开钻前用水准仪测量护筒顶部标高，以计算孔深作为钻孔深度监测的基础数据。

钢护筒埋设完成后，钻机组装就位，并使其底座平稳、水平，钻架竖直，保持钻机转盘中心、钻头、桩位中心在同一铅垂线上，以保证钻孔垂直度。

冲击钻对准护筒中心，要求偏差不大于20mm,检查合格后根据四角控制拉好的“十字线”对准桩位。

冲击成孔操作要点注：1、土层不好时提高泥浆相对密度或加黏土块；2、防黏钻可投入碎砖石。

施工中除能自行造浆的黏性土层外，均制备泥浆。

选用高塑性黏土或膨润土造浆，使泥浆的比重、粘度、含砂率、胶体率达到设计和规范要求。

冲孔灌注桩施工工艺1. 概述冲孔灌注桩施工工艺是一种常用于建筑工程中的桩基施工方法。

它以冲压钻孔和灌注混凝土为主要工艺流程，通过将钢筋和混凝土灌注到钻孔孔洞中，形成坚固的桩基，用于支撑建筑物或其他工程结构。

2. 工艺步骤冲孔灌注桩施工工艺一般包括以下几个步骤：2.1 钻孔准备1.根据设计要求和施工图纸，确定钻孔的位置和尺寸规格。

2.在施工现场，使用适当的钻具设备，对桩基位置进行标定。

3.使用钢筋网围挡围住钻孔位置，以防止土壤松动和坍塌。

2.2 钻孔施工1.使用冲压钻头开始进行钻孔工作。

冲孔钻头一般要求具备较强的冲击力和抗磨性能。

2.在钻孔过程中，需要不断注入冲击液体，以冷却钻头，清洗钻孔，并减少振动和阻力。

3.钻孔深度一般要求达到设计要求的标准。

2.3 筒板安装1.在钻孔到达设计深度后，需要将筒板安装到孔洞中。

2.筒板通常由钢材或预制混凝土等材料制成，具有一定的强度和刚度。

3.筒板的尺寸和形状应满足设计要求，并能保证灌注混凝土的密实度和质量。

2.4 钢筋布置1.在筒板安装完成后，需要按照设计要求进行钢筋的布置。

2.钢筋应根据桩的受力特点和荷载要求进行合理排布。

3.钢筋的直径和间距应符合相关国家标准或设计规范。

2.5 灌注混凝土1.在钢筋布置完成后，进行混凝土的灌注工作。

2.灌注混凝土时，需要使用振动棒或振动器等设备，以确保混凝土的密实性。

3.灌注过程中，应逐层逐段进行，确保混凝土的均匀性和质量。

2.6 桩顶处理1.灌注混凝土完成后，需要对桩顶进行处理。

2.桩顶可以采用修整或切削等方式，以保证桩顶的平整度和垂直度。

3.桩顶处理后，可以进行必要的检测和验收工作。

3. 施工要点在冲孔灌注桩施工工艺中，需要注意以下几个要点：3.1 施工前准备1.对施工现场进行充分踏勘，了解地质条件和施工环境。

2.使用合适的设备和工具，确保施工的安全和高效。

3.2 钻孔施工技术1.钻孔施工时，要控制好冲击力和转速，避免过度振动和破坏土层结构。
