广日电梯界面使用方法

39393939005/16/2012编 号：SJK11-013版本号：01G12电梯控制系统功能流程手册编 制 潘 政校 对 李吴达标准化 黄展鹏审 定 夏嘉乐批 准 张 研广州广日电梯工业有限公司2012年 4月修改12-0285更改文件号 签字 日期 更改文件号 签字 日期本资料是针对G12电梯控制系统的功能流程进行说明，作为设计开发人员程序测试验证的参考依据一、电梯检修状态下的功能测试：1、点动开、关门将电梯处于检修状态，轿厢开到门区位置（MQG感应器插入隔磁板），开门按钮灯亮，此时若按开门按钮，电梯开门，松开开门按钮则立即停止开门，如果持续按下开门按钮，电梯将持续开门至开门终端开关动作位置时停止开门。

2、点动运行在轿顶或轿厢检修状态按上行按钮，电梯关门至门锁吸合后电梯应向上方向低速平稳运行，并在操作面板上观察其运行速度,判断速度与方向是否正确,松开上行按钮则应停止运行，按下下行按钮电梯应向下方向低速平稳运行，并在操作面板上观察其运行速度应,判断速度与方向是否正确，松开轿顶下行按钮则应停止运行。

检修运行到达端站进入强减区域后速度降到0.1米/秒。

3、上行限位按上行按钮使电梯上行撞到上限位开关，电梯马上停止运行。

改按下行按钮电梯可以下行。

4、下行限位按下行按钮使电梯下行撞到下限位开关，电梯马上停止运行。

改按上行按钮电梯可以上行。

5、检修显示5.1、在检修状态，观察电梯的轿内、厅外层楼显示是否正常（轿厢内外指示器显示检修字样，上下行方向与实际运行方向相同）。

5.2、在检修状态，将电梯开到门区时，开门按钮灯亮。

5.3、在检修状态，将电梯开到底层限位开关动作后，轿内显示器应显示底层数椐；同样，电梯在顶层限位开关动作点位置时，轿内显示器应显示顶层数据。

6、非门区不能开门将电梯开离门区（MQG感应器离开隔磁板），按开门按钮，电梯不开门。

7、检修状态的安全触板和光幕用手将安全触板开关顶至动作位置，按最顶（或者最底）内指令按钮可以正常关门；光幕被障碍物遮挡，按最顶（或者最底）内指令按钮可以正常关门。

广日电梯GRE03系统监控软件操作说明编号：GCJ10-013 版本号：00广日电梯GRE03系统监控软件使用说明书编制梁小春校对谭肖文审定刘森荣批准潘磊江广州广日电梯工程有限公司2010年8月目录一、目的 (2)二、总体概括 (2)三、硬件介绍 (2)四、软件介绍 (4)五、软件安装 (4)六、USB转RS232数据线驱动安装 (9)七、监控软件的使用 (12)一、目的为了及时地为电梯现场安装调试人员提供远程的技术支持、提高广日电梯工程服务质量及效率，提升广日电梯的整体服务水平，因而开发本软件。

二、总体概括电梯数据采集器主要包含三个功能：1、将变频器参数下载到电脑中，名称为对应工号（由调试员输入）；2、将变频器参数从电脑上传到主板；3、规格表输入功能（由工程技术科授权开通）。

三、硬件介绍监控系统使用所需的硬件主要有笔记本、数据线、主板等，具体连接说明如下图所示：图一、USB转RS232线及其驱动光盘图二、连接GRE03主板GRP口的通信线图三、GRE03主板GRP口与笔记本USB口连接示意图四、软件介绍“GRE03电梯监控软件”是由我司与广州日滨科技有限公司联合开发，监控软件具有以下三大功能：1、从变频器读娶参数到电脑（INV→PC）；2、从电脑写入参数到变频器（PC→INV）；3、从电脑写入规格表到主控板（PC→GRE）。

适用范围：适用于我司GRE03系统程序版本为V18-100805以上的主板。

主板程序版本确认方法：在MOD1中增加新项P，用于查看程序详细版本，例如V18-100805，在P0中显示18，P1显示10，P2显示08，P3显示05，P4显示00，P5显示00。

五、软件安装1、点击安装软件进入安装界面；安装截面随之弹出警告栏2、点击确认后进入安装说明指引；3、根据安装指引点击下一步，进入许可协议；4、选择同意条款，然后点击下一步进入用户信息填写；5、需要修改名称或公司的话如实修改，不需要的话直接点击下一步；6、选着软件安装位置，如安装在C:\Program Files\广日专用版GRE03电梯监控软件，点击更改可以自由选着安装位置，确认后按下一步；7、若需要在桌面设置快捷选着“使快捷方式对所有用户都可用”不需要选“只对当前用户安装快捷方式”，点击下一步；8、确认安装信息后，按下一步，进入了系统软件安装；9、软件安装过程如上图，片刻后弹出安装成功提示；10、点击完成，结束软件安装。

编 号：GCJ12-023版本号：01广日默纳克一体化控制系统调试手册编 制 蔡欣正校 对 黄国邦标准化 宋锦洪审 定 刘森荣批 准 覃炳乐广州广日电梯工程有限公司2013年6月工修13-0028 蔡欣正 2013年6月更改文件号 签字 日期 更改文件号 签字 日期说明：本使用说明所列的全部内容仅适用于广日工程改造默纳克控制系统调试。

目 录（一） 调试操作面板操作说明 (2)（二） 电机自学习说明 (6)（三） 电梯调试 (7)（四） 功能参数表说明（其中F1~F6，F8为主要参数，其余无必要不需更改） (12)（五） 功能参数说明 (23)（六） 故障说明 (37)图1-1-1 操作面板示意1.调试操作面板操作说明1.1 操作面板的外观及各功能区说明操作面板外观如图1-1-1： ¾ 功能指示灯说明：RUN 灯亮时表示NICE3000电梯一体化控制器处于运转状态。

LOCAL/REMOT 保留。

FWD/REV 电梯上下行指示灯：灯亮表示电梯下行，灯灭表示电梯上行。

TUNE/TC 调谐指示灯，灯亮表示处于调谐状态。

¾ 数码显示区：5位LED 显示，可显示运行速度、母线电压等参数。

¾ 单位指示灯说明：所点亮指示灯所对应的单位既表示数码显示区所显示数值的单位，当两灯同时亮时表示两灯下方中间处的单位值。

Hz 频率单位 A 电流单位 V 电压单位 RPM 转速单位 %百分数¾ 操作面板键盘按钮说明：按键 名称 功能PRG 编程键 一级菜单的进入和退出，快捷参数删除 ENTER 确认键 逐级进入菜单画面、设定参数确认 ∧ 递增键 数据或功能码的递增 ∨ 递减键 数据或功能码的递减>> 移位键 在停机状态和运行状态下，可以循环选择LED 的显示参数；在修改参数时，可以选择参数的修改位 RUN运行键 在键盘操作方式下，用于启动运行STOP/RESET 停止/复位 键盘操作运行状态时，按此键可用于停止运行操作；故障报警状态时，可用来复位操作QUICK 快捷键进入或退出快捷菜单的一级菜单 MF.K多功选择能键故障信息的显示与消隐1.1.4小键盘的功能及使用说明小键盘由3位数码管与3位按键组成，主要负责主控板MCB控制器的信息显示，以及简单的命令输入。

14141414005/16/2012编 号：SJG11-013版本号：01G12电梯控制系统主板键盘说明编 制 潘 政校 对 李吴达标准化 黄展鹏审 定 夏嘉乐批 准 张 研广州广日电梯工业有限公司2012年4 月修改12-0285更改文件号 签字 日期 更改文件号 签字 日期本资料是针对G12电梯控制系统主板按键部分的操作方法进行说明，是现场操作指引的一部分。

1、主板键盘组成说明1.1、由LED+按键组成的主板键盘包括3个数码管及3个按键:表1-1 主板键盘功能说明类型 排列示意图 功能说明显示部分(LED)LED0 LED1 LED2 运行状态LED可部分循环或全部循环显示10种信号量:上下方向灯、轿厢位置、微机故障灯操作部分(KEY)MODE INC SET 实现5种功能:MODE、INC/ST、SET1.2、显示部分(LED)表1-2 LED显示部分说明含义 指示灯颜色 标志LED0 方向灯 红 箭头表示上下方向LED1+LED2 轿厢位置 红 用两位10进制数表示LED0+LED1+LED2 故障码 红 用三位10进制数表示1.3、按键部分(KEY)表1-3 按键部分说明含义 按键颜色 标志模式切换键 黑 MODE递增键/出发 黑 INC/ST设置键 黑 SET1.4、一般操作方法在任何状态下，按下MODE键，显示的是当前的状态号。

调节状态时，先按下MODE键，然后用INC/ST键调节要进入的状态号,INC键的显示按照0、1、2、3、4、5、6、7、8、9、a、0、1、2…依次向后变化(各个状态号对应的功能参考表1-4)，然后按下SET键就可以进入状态。

同时按下三个按钮或者任意两个按钮，操作无效，操作人员在完成一次小键盘操作后，一定要调回到MODE 0 SET状态才能离开。

表1-4键盘功能表模式功能LED0的显示内容 LED1的显示内容LED2的显示内容缺省模式,设为此模式可以清除其他模式的设定方向显示上行 下行当前层的十位数当前层的个位数1电梯状态显示模式,右面说明的是缺省显示的状态,在此状态下可以按INC键进入I/O口查看模式,I/O口查看模式见附表的详细说明a段为上方向 b段为2号梯群控状态 c段为4号梯群控状态 d段为下方向 e段为3号梯群控状态 f段为1号梯群控状态 g段为平层信号有效 a段为机房检修状态 b段为轿顶检修 c段为轿门开关 d段为安全回路状态 e段为故障状态 f段为轿内检修开关 g段为层高测定状态 a段为自救状态 b段为专用状态 c段为泊梯开关 d段为超载检测禁止 e段为门止动 f段为自发电状态 g段为消防专用状态 2 层高测定模式设定后的显示模式同模式0设定后的显示模式同模式0设定后的显示模式同模式03 机房检修模式 设定后的显示模式同模式0设定后的显示模式同模式0设定后的显示模式同模式04故障记录清除,此模式在1.5秒后会自动清除 设定后的显示模式同模式0设定后的显示模式同模式0设定后的显示模式同模式05禁止超载检测模式 设定后的显示模式同模式0 设定后的显示模式同模式0 设定后的显示模式同模式0 6查看主微机故障记录模式故障码组号故障码十位故障码个位 7工程人员专用状态设定后的显示模式同模式0设定后的显示模式同模式0设定后的显示模式同模式08 电梯停靠楼层随机给出 设定后的显示模式同模式0设定后的显示模式同模式0设定后的显示模式同模式09禁止电机抱闸辅助开关短接故障设定后的显示模式同模式0设定后的显示模式同模式00为允许故障判断 1为禁止故障判断 a钢丝绳打滑时间设定 默认时间为45S设定后的显示模式同模式0设定后的显示模式同模式00＝45S、1＝10S、2＝20S、3＝30S、4＝40S、5＝50S表示第7位，亮灯表示输入接通。

广日电梯调试手册首先进行现场电气线路检查。

一．检修状态试运行a轿内检修：1检查复核变频器的设定参数是否符合要求。

2在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人，而上机房控制屏上操作。

3此时pc机输入点x7亮，x10灭可用轿内检修方式试运行。

4轿内检修上行可用11l14高层站的内指令输入点短接。

5轿内检修下行可用11l40与最低层站的内指令输入点短接.b 轿顶检修：此时x7.x10 不亮，可用轿顶检修试运行。

1 .轿顶检修上行11l40与21l6 短接[x11亮]2 。

轿顶检修下行11l40与21l7短接。

[x12亮]。

3检修运行电梯状态；当11l40与慢上或慢下点时，电梯应立即关门[pc 出点y3。

gmj 上行；sj上行或xj上行]。

当门完 全关闭后[y3熄；gmj下行。

y14或y15 `y12`y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致；如否，就要将变频器lf5的设定值[0/1]改变；直到电梯的运行方向与你的指令方向一致。

同时，要观察变频器参数lf88和lf89的方向[+与-]是否一致。

如否，就要将变频器lf18的设定值[on/off]改变。

直到两者方向一致。

4．检修状态运行停止后应立即开门。

5．请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。

6．在机房试验检修运行正常后，可进入轿顶操作。

c．轿顶操作；1． 检查各轿顶安全回路的所有开关是否有效。

2． 检查轿顶检修是否优先。

3． 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。

4． 若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

d．测层高。

1． 电梯在最低层平层，保持正常状态待命。

2． 将plc运行开关置off，用hpp将m812置on；m811、m510置o ff，m150置on[m150是测层高的开关，m510自动，m811上减速m81 2下减速]c235清零。

14141414005/16/2012编 号：SJG11-013版本号：01G12电梯控制系统主板键盘说明编 制 潘 政校 对 李吴达标准化 黄展鹏审 定 夏嘉乐批 准 张 研广州广日电梯工业有限公司2012年4 月修改12-0285更改文件号 签字 日期 更改文件号 签字 日期本资料是针对G12电梯控制系统主板按键部分的操作方法进行说明，是现场操作指引的一部分。

1、主板键盘组成说明1.1、由LED+按键组成的主板键盘包括3个数码管及3个按键:表1-1 主板键盘功能说明类型 排列示意图 功能说明显示部分(LED)LED0 LED1 LED2 运行状态LED可部分循环或全部循环显示10种信号量:上下方向灯、轿厢位置、微机故障灯操作部分(KEY)MODE INC SET 实现5种功能:MODE、INC/ST、SET1.2、显示部分(LED)表1-2 LED显示部分说明含义 指示灯颜色 标志LED0 方向灯 红 箭头表示上下方向LED1+LED2 轿厢位置 红 用两位10进制数表示LED0+LED1+LED2 故障码 红 用三位10进制数表示1.3、按键部分(KEY)表1-3 按键部分说明含义 按键颜色 标志模式切换键 黑 MODE递增键/出发 黑 INC/ST设置键 黑 SET1.4、一般操作方法在任何状态下，按下MODE键，显示的是当前的状态号。

调节状态时，先按下MODE键，然后用INC/ST键调节要进入的状态号,INC键的显示按照0、1、2、3、4、5、6、7、8、9、a、0、1、2…依次向后变化(各个状态号对应的功能参考表1-4)，然后按下SET键就可以进入状态。

同时按下三个按钮或者任意两个按钮，操作无效，操作人员在完成一次小键盘操作后，一定要调回到MODE 0 SET状态才能离开。

表1-4键盘功能表模式功能LED0的显示内容 LED1的显示内容LED2的显示内容缺省模式,设为此模式可以清除其他模式的设定方向显示上行 下行当前层的十位数当前层的个位数1电梯状态显示模式,右面说明的是缺省显示的状态,在此状态下可以按INC键进入I/O口查看模式,I/O口查看模式见附表的详细说明a段为上方向 b段为2号梯群控状态 c段为4号梯群控状态 d段为下方向 e段为3号梯群控状态 f段为1号梯群控状态 g段为平层信号有效 a段为机房检修状态 b段为轿顶检修 c段为轿门开关 d段为安全回路状态 e段为故障状态 f段为轿内检修开关 g段为层高测定状态 a段为自救状态 b段为专用状态 c段为泊梯开关 d段为超载检测禁止 e段为门止动 f段为自发电状态 g段为消防专用状态 2 层高测定模式设定后的显示模式同模式0设定后的显示模式同模式0设定后的显示模式同模式03 机房检修模式 设定后的显示模式同模式0设定后的显示模式同模式0设定后的显示模式同模式04故障记录清除,此模式在1.5秒后会自动清除 设定后的显示模式同模式0设定后的显示模式同模式0设定后的显示模式同模式05禁止超载检测模式 设定后的显示模式同模式0 设定后的显示模式同模式0 设定后的显示模式同模式0 6查看主微机故障记录模式故障码组号故障码十位故障码个位 7工程人员专用状态设定后的显示模式同模式0设定后的显示模式同模式0设定后的显示模式同模式08 电梯停靠楼层随机给出 设定后的显示模式同模式0设定后的显示模式同模式0设定后的显示模式同模式09禁止电机抱闸辅助开关短接故障设定后的显示模式同模式0设定后的显示模式同模式00为允许故障判断 1为禁止故障判断 a钢丝绳打滑时间设定 默认时间为45S设定后的显示模式同模式0设定后的显示模式同模式00＝45S、1＝10S、2＝20S、3＝30S、4＝40S、5＝50S表示第7位，亮灯表示输入接通。

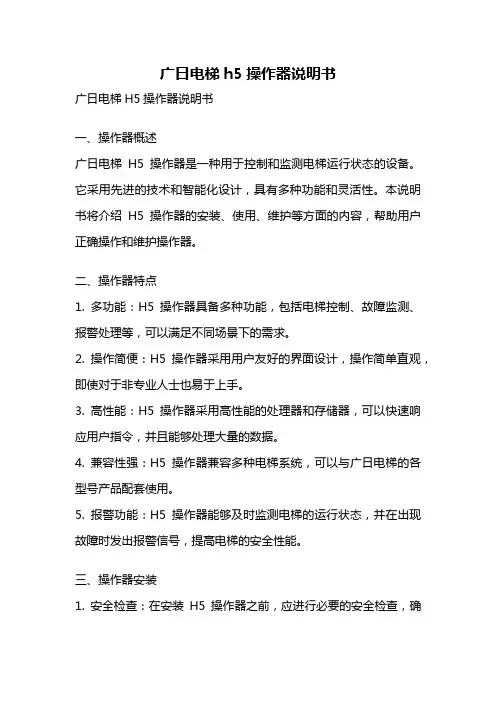

广日电梯h5操作器说明书广日电梯H5操作器说明书一、操作器概述广日电梯H5操作器是一种用于控制和监测电梯运行状态的设备。

它采用先进的技术和智能化设计，具有多种功能和灵活性。

本说明书将介绍H5操作器的安装、使用、维护等方面的内容，帮助用户正确操作和维护操作器。

二、操作器特点1. 多功能：H5操作器具备多种功能，包括电梯控制、故障监测、报警处理等，可以满足不同场景下的需求。

2. 操作简便：H5操作器采用用户友好的界面设计，操作简单直观，即使对于非专业人士也易于上手。

3. 高性能：H5操作器采用高性能的处理器和存储器，可以快速响应用户指令，并且能够处理大量的数据。

4. 兼容性强：H5操作器兼容多种电梯系统，可以与广日电梯的各型号产品配套使用。

5. 报警功能：H5操作器能够及时监测电梯的运行状态，并在出现故障时发出报警信号，提高电梯的安全性能。

三、操作器安装1. 安全检查：在安装H5操作器之前，应进行必要的安全检查，确保电梯本身没有存在安全隐患。

2. 操作器安装：将H5操作器依照说明书的指引安装在电梯控制柜中，并确保操作器与其他设备连接正确。

3. 电源连接：将操作器与电源连接，确保电源稳定并符合要求。

4. 网络连接：H5操作器需要连接网络，以便进行数据传输和远程监控。

确保网络连接稳定，并根据网络环境进行相应设置。

四、操作器使用1. 开机操作：按下电源按钮，待操作器启动后，进入主界面。

2. 功能选择：根据需求选择相应的功能，如电梯控制、故障查询、报警处理等。

3. 参数设置：根据电梯的具体情况，设置相应的参数，如运行速度、楼层显示方式等。

4. 监测电梯状态：通过操作器界面，实时监测电梯的运行状态，包括运行方向、当前楼层、载重情况等。

5. 报警处理：当电梯出现故障时，操作器会及时发出报警信号，用户需要根据报警信息进行相应的处理和维修。

五、操作器维护1. 定期检查：定期对H5操作器进行检查，确保其正常运行。

主要包括外观检查、电源检查、网络连接检查等。

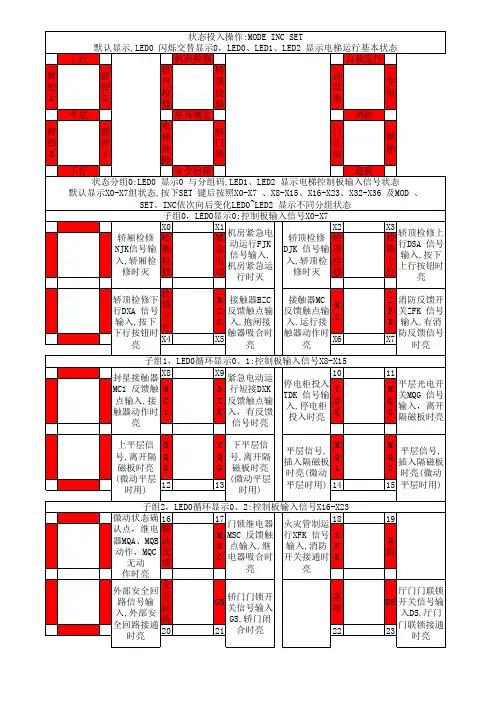

上行机房检修自救运行平层层高测定消防下行安全回路超载X0X1X2X3X4X5X6X7X8X91011121314151617181920212223平层信号,插入隔磁板时亮(微动平层时用)MQGMQ1MQ2消防反馈开关ZFK 信号输入,有消防反馈信号时亮平层光电开关MQG 信号输入，离开隔磁板时亮M C 1D X K TDK检修上行轿内检修轿顶检修上行DSA 信号输入,按下上行按钮时亮专用门止动锁梯封星接触器MC1 反馈触点输入,接触器动作时亮轿顶检修DJK 信号输入,轿顶检修时灭轿厢检修NJK信号输入,轿厢检修时灭机房紧急电动运行FJK 信号输入,机房紧急运行时灭紧急电动轿顶检修下行DXA 信号输入,按下下行按钮时亮接触器BZC 反馈触点输入,抱闸接触器吸合时亮接触器MC反馈触点输入,运行接触器动作时亮X Q G 下平层信号,离开隔磁板时亮(微动平层时用)平层信号,插入隔磁板时亮(微动平层时用)上平层信号,离开隔磁板时亮(微动平层时用)S Q G Z F K B Z C MC紧急电动运行短接DXK 反馈触点输入，有反馈信号时亮停电柜投入TDK 信号输入,停电柜投入时亮检修下行自发电轿顶检修电梯故障轿门锁轿顶检修群控1群控4轿厢检修群控2群控3门锁继电器MSC 反馈触点输入,继电器吸合时亮火灾管制运行XFK 信号输入,消防开关接通时亮M S C XFK备用微动反馈微动状态确认点，继电器MQA、MQB 动作，MQC 无动作时亮GS轿门门锁开关信号输入GS,轿门闭合时亮外部安全回路信号输入,外部安全回路接通时亮厅门门联锁开关信号输入DS,厅门门联锁接通时亮子组2，LED0循环显示0、2:控制板输入信号X16-X23子组1，LED0循环显示0、1:控制板输入信号X8-X15备用DS 安全回路状态投入操作:MODE INC SET默认显示,LED0 闪烁交替显示0，LED0、LED1、LED2 显示电梯运行基本状态状态分组0:LED0 显示0 与分组码,LED1、LED2 显示电梯控制板输入信号状态默认显示X0-X7组状态,按下SET 键后按照X0-X7 、X8-X15、X16-X23、X32-X36 及MOD 、SET、INC依次向后变化LED0~LED2 显示不同分组状态子组0，LED0显示0:控制板输入信号X0-X7242526272829303132333435Y0Y1Y2Y3Y4Y5Y6Y7Y8Y9101112131415子组3，LED0循环显示0、3:控制板输入信号X24-X31抱闸制动臂BZK2 张开信号2 输入,制动臂张开时亮1 级下行强迫减速开关XHK,到1 级下行强迫减速位置时灭BZK2备用X H K B Z K 1抱闸制动臂BZK1 张开信号1 输入,制动臂张开时亮S H K 1X H K 12 级下行强迫减速开关XHK1,到2级下行强迫减速位置时灭子组4，LED0循环显示0、4:控制板输入信号X32-X36 及MOD、SET、INC 按键2 级上行强迫减速开关SHK1,到2级上行强迫减速位置时灭地震信号触电输入，有地震信号时亮上行限位开关SWK,到上行限位位置时灭X H K 23 级下行强迫减速开关XHK2,到3级下行强迫减速位置时灭下行限位开关XWK,到下行限位位置时灭X W K SHK1 级上行强迫减速开关SHK,到1 级上行强迫减速位置时灭3 级上行强迫减速开关SHK2,到3级上行强迫减速位置时灭地震SWKS H K 2主板MOD 按键输入，按下按钮时亮M O D SE T 主板SET 按键输入，按下按钮时亮K M J 主门开门指令继电器KMJ 输出驱动,输出时亮主门关门指令继电器GMJ 输出驱动,输出时亮副门开门指令继电器1KMJ 输出驱动,输出时亮副门关门指令继电器1GMJ 输出驱动,输出时亮G M J 1K M J 1GMJ消防返回基站继电器XFJ 输出驱动,输出时亮X F J T D J 停电柜允许运行继电器TDJ 输出驱动,输出时亮微动继电器输出驱动,输出时亮微动消防员消防梯投入继电器输出驱动,输出时亮子组0，LED0显示0:控制板输出信号Y0-Y7状态分组1:LED0 显示1,LED1、LED2 显示电梯控制板输入信号状态 默认显示Y0-Y7 组状态,按下SET 键后按照Y0-Y7、Y8-Y15 依次向后变化LED0~LED2 显示不同分组状态主板INC 按键输入，按下按钮时亮IN C 备用子组1，LED0循环显示0、1:控制板输出信号Y8-Y15门机电源控制继电器MDJ 输出驱动，输出时亮抱闸接触器BZC 输出驱动,输出时亮备用备用MDJBZC运行接触器MC 输出驱动,输出时亮M C MSC门锁接触器MSC 输出驱动,输出时亮封星接触器MC1 输出驱动,输出时亮MC1备用123456789101112131415161718192021222324状态分组2:LED0 显示2,LED1、LED2 显示轿厢板输入信号TX1~TX26 状态默认显示TX0-TX7 组状态,按下SET 键后按照TX0-X7、TX8-TX15、TX16-TX23 、TX32-TX36 依次向后变化LED0~LED2显示不同分组状态主门开门按钮KMA 信号输入,按下开门按钮时亮主门关门按钮GMA 信号,按下关门按钮时亮主门关门限位开关GMK 信号输入,到关门限位时灭主门开门限位开关KMK信号输入,到开门限位时灭K M A G M A G M K K M K 主门门安全触板APK 信号,碰到安全触板时灭A PKGM 主门门光电保护GM 开关信号输入,被遮断时亮超载开关CZK 信号输入,超载时灭CZKZYK专用运行信号输ZYK 入,专用开关接通时亮子组0，LED0显示0:轿厢板输入信号TX1-TX8子组1，LED0循环显示0、1:轿厢板输入信号TX9-TX16(请按图纸对应TX 点司机运行信号SJK 输入,司机开关接通时亮司机通过STA/副门堵转按钮信号按下司机通过按钮/副门堵转时亮司机上行按钮SSA 信号,按下司机上行按钮时亮司机下行按钮SXA 信号,按下司机下行按钮时亮S J K S T A S S A 延长开门YSA 信号输入,延长开门开关接通时亮WD20WD80SXA1K M K 20%负载检出,WD20 开关断开时灭Y S A NTK不停层信号输入NTK,不停层开关接通时亮1G M K 1APK80%负载检出,WD80 开关断开时灭子组2，LED0循环显示0、2:轿厢板输入信号TX17-TX24(请按图纸对应TX 点副门开门限位开关1KMK 信号输入,到开门限位时灭副门关门限位开关1GMK 信号输入,到关门限位时灭副门门安全触板1APK 信号,碰到安全触板时灭副门门光电保护1GM 开关信号输入,被遮断时亮1GM司机出发按钮SQA 信号,按下司机出发按钮时亮S Q AD G A 轿顶DGA 关门/主门堵转按钮信号按下轿顶关门/主门堵转时亮副门门关门按钮信号1GMA,按下关门按钮时亮1 层内召有输入,按下1层内召按钮时亮 2 层内召有输入,按下2层内召按钮时亮 3 层内召有输入,按下3层内召按钮时亮 4 层内召有输入,按下4层内召按钮时亮副门门开门按钮1KMA 信号输入,按下开门按钮时亮1K M A 1G M A状态分组3:B0、B1、B2、B3、B4、B5分别代表1~8 层、9~16 层、17~24 层、25~32层、33~40 层、41~48 层内召输入,默认显示B0 组状态,按下SET 键后按照B0、B1、B2、B3、B4、B5、B0、…依次向后变化(例如B0 分组状态显示如下表,其余分组依此类推)LED0~LED2 显示不同分组状态5 层内召有输入,按下5层内召按钮时亮6 层内召有输入,按下6层内召按钮时亮7 层内召有输入,按下7层内召按钮时亮8 层内召有输入,按下8层内召按钮时亮9～48 层内召有输入,按下9～48 层内召按钮状态分组4:C0、C1、C2、C3、C4、C5分别代表1~8 层、9~16 层、17~24 层、25~32层、33~40 层、41~48 层厅外上召输入,默认显示C0 组状态,按下SET 键后按照C0、C1、C2、C3、C4、C5、C0、…依次向后变化(例如C0 分组状态显示如下表,其余分组依此类推)LED0~LED2 显示不同分组状态2 层厅外上召有输入,按下2 层厅外上召按钮时亮3 层厅外上召有输入,按下3 层厅外上召按钮时亮4 层厅外上召有输入,按下4 层厅外上召按钮时亮1 层厅外上召有输入,按下1 层厅外上召按钮时亮5 层厅外上召有输入,按下5 层厅外上召按钮时亮6 层厅外上召有输入,按下6 层厅外上召按钮时亮7 层厅外上召有输入,按下7 层厅外上召按钮时亮8 层厅外上召有输入,按下8 层厅外上召按钮时亮状态分组5:D0、D1、D2、D3、D4、D5分别代表1~8 层、9~16 层、17~24 层、25~32层、33~40 层、41~48 层厅外下召输入,默认显示D0 组状态,按下SET 键后按照D0、D1、D2、D3、D4、D5、D0、…依次向后变化(例如D0 分组状态显示如下表,其余分组依此类推)LED0~LED2 显示不同分组状态备用2 层厅外下召有输入,按下2 层厅外下召按钮时亮3 层厅外下召有输入,按下3 层厅外下召按钮时亮4 层厅外下召有输入,按下4 层厅外下召按钮时亮5 层厅外下召有输入,按下5 层厅外下召按钮时亮6 层厅外下召有输入,按下6 层厅外下召按钮时亮7 层厅外下召有输入,按下7 层厅外下召按钮时亮8 层厅外下召有输入,按下8 层厅外下召按钮时亮状态分组6:E0、E1、E2、E3、E4、E5分别代表1~8 层、9~16 层、17~24 层、25~32层、33~40 层、41~48 层厅外召唤板接入情况,当有外招板接入时LED 亮。
