带齿轮箱的微型直流减速电机

产品名称：J-SZ(ZYT)-PX系列微型直流减速电动机产品编号：10444-874产品型号：HXDJ_004更新时间：2011.03.17出品单位：淄博博山浩星微电机厂相关推荐：蜗轮减速机,微型直流减速电机,微型交流减速电机,微型蜗轮减速电机产品详细介绍J-SZ（ZYT）-Px系列微型直流减速电动机，分别由SZ（ZYT）系列直流电动机与Px 型普通精度行星减速器构成，且配带电源，可实现无级调速。

调整范围宽、体积小、重量轻、效率高、结构紧凑、输出转矩大，广泛使用于引进设备及国产机械。

如：四色印刷机、塑料平封机、食品及工业包装机械、输送管道保暖检测装置、焊接设备以及其它需要低速高转矩、无级调速的驱动装置所配电源采用脉宽调制技术，具有先进的短路保护功能（其功能详见电源使用说明书），输出0-220V连续可调的直流稳压电源，使电动机转速实现无级变速等优点。

减速机型号说明总型号外形及安装尺寸外形及安装尺寸安装型式用户可根据实际工作制和负载性质参照以下内容正确选用减速器的功率与型号。

（一）根据负载转矩及减速器的输出转速，可用下式计算出所需功率。

P=T.n/K.η式中：P---输出功率W ；T---负载转矩mN.m 按技术数据表选取； n---输出转速r/min ； k---载荷常数9560； η--传动效率，按下表选取。

（三）根据实际工作制和负载性质可参照服役系数表选取服役系数，经计算后确定减速器所需功率，并依据所需输出转速，参照技术数据表可选定减速器型号。

例：如负载均匀平稳时，所需电机额定功率40W，额定电压110V，输出速比为4，每天工作时间为12h，则选用40W。

若负载性质为中等振动时，则：a.参照服役系数表，选服役系列为1.25所需功率W＝40（W）×1.25＝50Wb.查技术数据表可选J70SZ54PX4J-SZ(ZYT)-PX系列行星流速机技术参数。

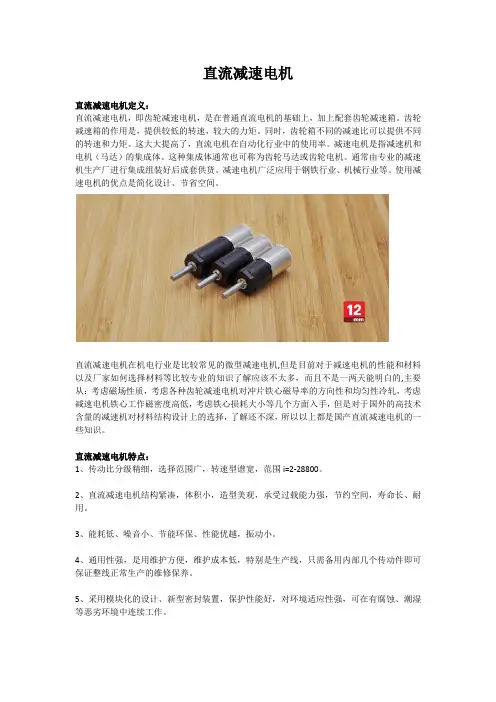

直流减速电机直流减速电机定义：直流减速电机，即齿轮减速电机，是在普通直流电机的基础上，加上配套齿轮减速箱。

齿轮减速箱的作用是，提供较低的转速，较大的力矩。

同时，齿轮箱不同的减速比可以提供不同的转速和力矩。

这大大提高了，直流电机在自动化行业中的使用率。

减速电机是指减速机和电机（马达）的集成体。

这种集成体通常也可称为齿轮马达或齿轮电机。

通常由专业的减速机生产厂进行集成组装好后成套供货。

减速电机广泛应用于钢铁行业、机械行业等。

使用减速电机的优点是简化设计、节省空间。

直流减速电机在机电行业是比较常见的微型减速电机,但是目前对于减速电机的性能和材料以及厂家如何选择材料等比较专业的知识了解应该不太多，而且不是一两天能明白的,主要从：考虑磁场性质，考虑各种齿轮减速电机对冲片铁心磁导率的方向性和均匀性冷轧，考虑减速电机铁心工作磁密度高低，考虑铁心损耗大小等几个方面入手，但是对于国外的高技术含量的减速机对材料结构设计上的选择，了解还不深，所以以上都是国产直流减速电机的一些知识。

直流减速电机特点：1、传动比分级精细，选择范围广，转速型谱宽，范围i=2-28800。

2、直流减速电机结构紧凑，体积小，造型美观，承受过载能力强，节约空间，寿命长、耐用。

3、能耗低、噪音小、节能环保、性能优越，振动小。

4、通用性强，是用维护方便，维护成本低，特别是生产线，只需备用内部几个传动件即可保证整线正常生产的维修保养。

5、采用模块化的设计、新型密封装置，保护性能好，对环境适应性强，可在有腐蚀、潮湿等恶劣环境中连续工作。

6、经过精密加工，确保定位精度，这一切构成了齿轮传动总成的齿轮减速电机配置了各类电机，形成了机电一体化，完全保证了产品使用质量特征。

7、产品采用了系列化、模块化的设计思想，有广泛的适应性，本系列产品有极其多的电机组合、安装位置和结构方案，可按实际需要选择任意转速和各种结构形式。

减速电机分类：1、大功率齿轮减速电机。

2、同轴式斜齿轮减速电机。

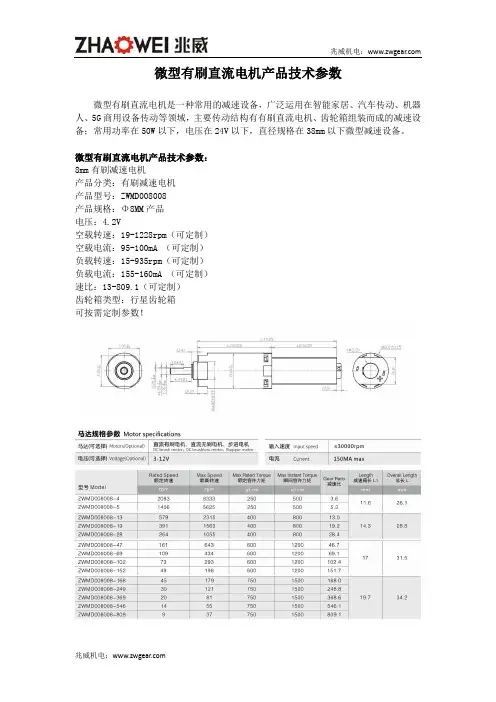

微型有刷直流电机产品技术参数微型有刷直流电机是一种常用的减速设备，广泛运用在智能家居、汽车传动、机器人、5G商用设备传动等领域，主要传动结构有有刷直流电机、齿轮箱组装而成的减速设备；常用功率在50W以下，电压在24V以下，直径规格在38mm以下微型减速设备。

微型有刷直流电机产品技术参数：8mm有刷减速电机产品分类：有刷减速电机产品型号：ZWMD008008产品规格：Φ8MM产品电压：4.2V空载转速：19-1228rpm（可定制）空载电流：95-100mA （可定制）负载转速：15-935rpm（可定制）负载电流：155-160mA （可定制）速比：13-809.1（可定制）齿轮箱类型：行星齿轮箱可按需定制参数！16mm有刷电机齿轮箱产品分类：有刷减速电机产品型号：ZWMD016017产品规格：Φ16MM减速齿轮箱电压：5V-24V（可定制）产品电流：80-500mA（可定制）减速比：64-216（可定制）输出转速：10-1000 r/min（可定制）齿轮箱类型：行星齿轮箱可按需定制参数！微型有刷直流电机齿轮箱定制技术参数范围：电压：3V-24V功率：0.5W-50W减速比：5-1500扭矩范围：1gf-cm到50kgf-cm；直径范围：3.4mm-38mm输出转速：5-2000rpm噪音：45DB（分贝）齿轮箱材质：塑胶、金属微型有刷直流减速电机用途：微型有刷直流减速电机广泛运用在智能家居、5G商用设备、汽车传动、电子传动、机器人传动、医疗器械设备、智能物流设备等领域。

生产厂家深圳市兆威机电股份有限公司成立于2001年4月是一家研发、生产齿轮传动机构产品的企业，为客户提供齿轮箱、减速器传动方案设计、零件模具设计和制造、零件生产和集成装配的定制开发服务。

微型减速电机参数首先，微型减速电机的参数包括外形尺寸、电压、功率、转速、转矩、效率等。

下面逐一介绍：1. 外形尺寸：微型减速电机一般体积小，常见的外形尺寸为直径20-60mm，长度20-60mm之间。

2.电压：微型减速电机的电压一般为直流电压，常见的工作电压有3V、6V、12V等，也可以根据实际需求定制其他电压。

3.功率：微型减速电机的功率一般较小，一般为几瓦以下。

功率与电机的转矩和转速有关，通常根据需要选择合适的功率。

4. 转速：微型减速电机的转速较低，一般为几百转每分钟（rpm）到几千转每分钟（rpm），转速一般与电压和减速比有关。

5. 转矩：微型减速电机的转矩通常较大，一般为几百克·厘米（g·cm）到几千克·厘米（kg·cm）。

转矩的大小取决于电机的设计和减速比。

6.效率：微型减速电机的效率一般为60%左右，即输入功率与输出功率的比值。

效率的大小与电机的设计和质量有关。

除了以上参数外，微型减速电机的工作温度、噪声、寿命等性能指标也需要考虑。

1.工作温度：微型减速电机通常能在较宽的温度范围内正常工作，一般为-10℃至60℃之间。

但在实际使用中，应尽量避免超过额定温度范围。

2.噪声：微型减速电机工作时会产生一定的噪声，一般应控制在50-60分贝（dB）以内，以不影响正常使用。

3.寿命：微型减速电机的寿命一般在几千至几万小时之间，与电机的设计和使用环境有关。

在选用和使用时，应选择质量可靠、经过充分测试和验证的电机。

除了以上参数，还可以根据具体需求选择微型减速电机的控制方式和电机轴向的形式等。

总结起来，微型减速电机的参数包括外形尺寸、电压、功率、转速、转矩、效率、工作温度、噪声和寿命等。

这些参数将根据实际需求进行选择和设计，以满足各种应用领域的要求。

随着科技的发展，微型减速电机的参数也在不断改进和创新，以适应新兴领域的需求。

概述12V减速电机属于小型减速电机，简称微型减速机；广泛应用于汽车、家居、电器、自动化、机器人、医疗器械等领域；分类12V减速电机按照齿轮传动结构、用途、功率主要分为齿轮减速电机、行星减速电机、直流减速电机、蜗轮蜗杆减速电机：12V齿轮减速电机齿轮减速电机是利用各级齿轮传动来达到降速的目的.减速器就是由各级齿轮副组成的.比如用小齿轮带动大齿轮就能达到一定的减速的目的,再采用多级这样的结构,就可以大大降低转速了；兆威机电12V齿轮减速电机参数表格：12V行星减速电机行星减速电机高性价比，应用广泛、经济实用、寿命长等优点，在汽车设备、自动化设备运转平台上具备了中低背隙，高效率，高输入转速，高输入扭矩，运转平顺，低噪音等特性，外观及结构设计轻小。

12V行星减速电机参数表格：12V直流减速电机直流减速电机，即齿轮减速电机，是在普通直流电机的基础上，加上配套齿轮减速箱。

齿轮减速箱的作用是，提供较低的转速，较大的力矩。

12V直流减速电机具备体积小、噪音低、耐用等特点；12V直流减速电机参数表格：12V蜗轮蜗杆减速电机蜗轮蜗杆减速机是一种动力传达机构，利用齿轮的速度转换器，将电机（马达）的回转数减速到所要的回转数，并得到较大转矩的机构。

12V蜗轮蜗杆减速电机参数表格：定制参数、规格12V减速电机参数规格尺寸：3mm、4mm、6mm、8mm、10mm、12mm、14mm、16mm、18mm、20mm、22mm、24mm、26mm、28mm、30mm、32mm、38mm电压：3v、4v、5v、6v、12v、24v功率：0.5W-50W速比：2-2000材质：金属齿轮、塑胶齿轮按照实际需求定制小型减速电机参数、规格和性能要求。

应用场景12V减速电机属于小型精密减速电机，通常按照实际应用需求定制参数、规格、性能等要求；12V减速电机广泛应用于汽车传动电机、智能机器人传动电机、智能家居家电设备、自动化设备、电子产品设备、精密医疗器械电机、机械设备传动电机等行业。

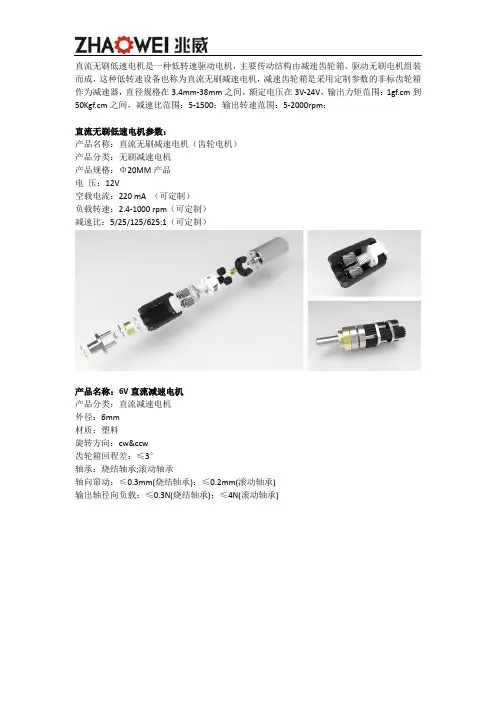

直流无刷低速电机是一种低转速驱动电机，主要传动结构由减速齿轮箱、驱动无刷电机组装而成，这种低转速设备也称为直流无刷减速电机，减速齿轮箱是采用定制参数的非标齿轮箱作为减速器，直径规格在3.4mm-38mm之间，额定电压在3V-24V，输出力矩范围：1gf.cm到50Kgf.cm之间，减速比范围：5-1500；输出转速范围：5-2000rpm；直流无刷低速电机参数：产品名称：直流无刷减速电机（齿轮电机）产品分类：无刷减速电机产品规格：Φ20MM产品电压：12V空载电流：220 mA （可定制）负载转速：2.4-1000 rpm（可定制）减速比：5/25/125/625:1（可定制）产品名称：6V直流减速电机产品分类：直流减速电机外径：6mm材质：塑料旋转方向：cw&ccw齿轮箱回程差：≤3°轴承：烧结轴承;滚动轴承轴向窜动：≤0.3mm(烧结轴承)；≤0.2mm(滚动轴承)输出轴径向负载：≤0.3N(烧结轴承)；≤4N(滚动轴承)产品名称：24v直流减速电机外径：22mm材质：塑料旋转方向：cw&ccw齿轮箱回程差：≤3°（可定制）轴承：烧结轴承;滚动轴承轴向窜动：≤0.1mm(烧结轴承);≤0.1mm(滚动轴承)输出轴径向负载：≤50N(烧结轴承);≤100N(滚动轴承)输入速度:≤15000rpm工作温度：-20 (85)定制直流无刷低速电机参数、规格范围：尺寸规格系列：3.4mm、4mm、6mm、8mm、10mm、12mm、16mm、18mm、20mm、22mm、24mm、28mm、32mm、38mm；电压范围：3V-24V功率范围：0.1W-40W输出力矩范围：1gf.cm到50Kgf.cm减速比范围：5-1500；输出转速范围：5-2000rpm；产品特点：体积小、质量轻、减速范围广、扭矩大、噪音低、精度高、应用范围广。

产品应用：直流无刷低速电机广泛应用在智能家居领域、智能汽车驱动、智能通讯设备、电子产品设备、智能医疗设备、智能机器人设备、智慧物流设备、工业自动化设备等。

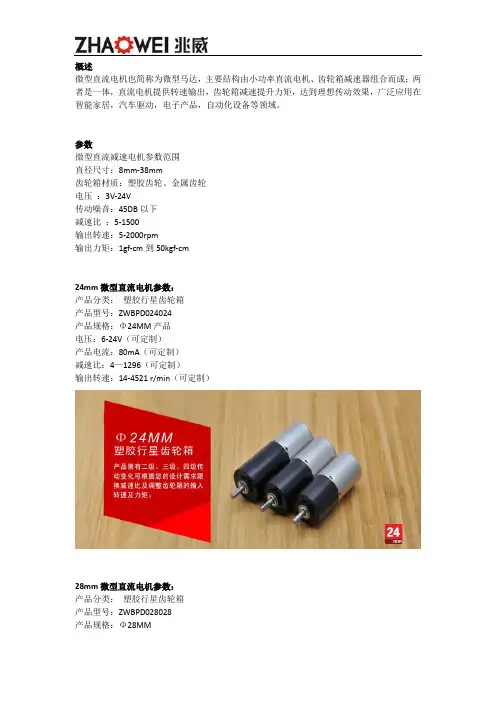

概述微型直流电机也简称为微型马达，主要结构由小功率直流电机、齿轮箱减速器组合而成；两者是一体，直流电机提供转速输出，齿轮箱减速提升力矩，达到理想传动效果，广泛应用在智能家居，汽车驱动，电子产品，自动化设备等领域。

参数微型直流减速电机参数范围直径尺寸：8mm-38mm齿轮箱材质：塑胶齿轮、金属齿轮电压：3V-24V传动噪音：45DB以下减速比：5-1500输出转速：5-2000rpm输出力矩：1gf-cm到50kgf-cm24mm微型直流电机参数：产品分类：塑胶行星齿轮箱产品型号：ZWBPD024024产品规格：Φ24MM产品电压：6-24V（可定制）产品电流：80mA（可定制）减速比：4—1296（可定制）输出转速：14-4521 r/min（可定制）28mm微型直流电机参数：产品分类：塑胶行星齿轮箱产品型号：ZWBPD028028产品规格：Φ28MM电压：6-24V（可定制）产品电流：80mA（可定制）减速比：4—1296（可定制）输出转速：14-4521 r/min（可定制）性能1.微型直流电机的效率一般都要高于其他类型的电机，所以达到相同的输出功率，直流电机的体积一般都比较小。

对于安装位置有限的情况下，微型直流电机相对比较合适。

2.微型直流电机有个特点是电机可以根据负载大小，自动降速，来达到极大的启动扭矩。

这一点交流电机就比较困难。

另外直流电机比较容易吸收负载大小的突变，电机转速可以自动适应负载大小。

用途微型直流电机广泛应用在智能家居，汽车驱动，电子设备，数码设备，医疗仪器，个人护理设备，机器人设备，工业自动化设备领域。

品牌深圳市兆威机电股份有限公司成立于2001年，是一家研发、生产精密传动系统及汽车精密注塑零组件的制造型企业，为客户提供传动方案设计,零件的生产与组装的定制化服务。

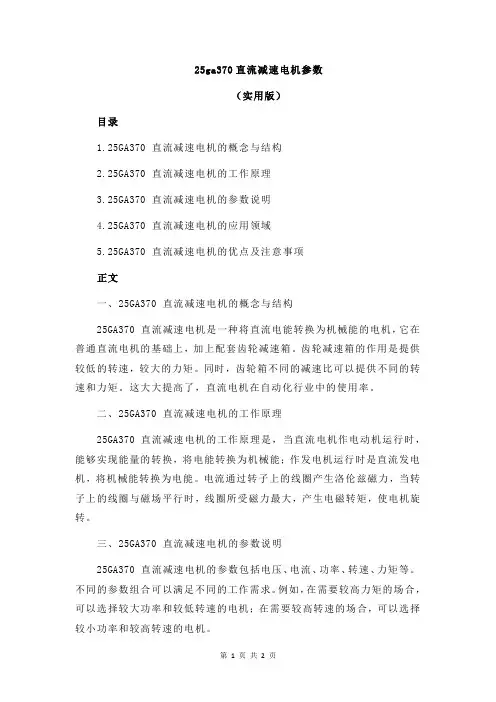

25ga370直流减速电机参数（实用版）目录1.25GA370 直流减速电机的概念与结构2.25GA370 直流减速电机的工作原理3.25GA370 直流减速电机的参数说明4.25GA370 直流减速电机的应用领域5.25GA370 直流减速电机的优点及注意事项正文一、25GA370 直流减速电机的概念与结构25GA370 直流减速电机是一种将直流电能转换为机械能的电机，它在普通直流电机的基础上，加上配套齿轮减速箱。

齿轮减速箱的作用是提供较低的转速，较大的力矩。

同时，齿轮箱不同的减速比可以提供不同的转速和力矩。

这大大提高了，直流电机在自动化行业中的使用率。

二、25GA370 直流减速电机的工作原理25GA370 直流减速电机的工作原理是，当直流电机作电动机运行时，能够实现能量的转换，将电能转换为机械能；作发电机运行时是直流发电机，将机械能转换为电能。

电流通过转子上的线圈产生洛伦兹磁力，当转子上的线圈与磁场平行时，线圈所受磁力最大，产生电磁转矩，使电机旋转。

三、25GA370 直流减速电机的参数说明25GA370 直流减速电机的参数包括电压、电流、功率、转速、力矩等。

不同的参数组合可以满足不同的工作需求。

例如，在需要较高力矩的场合，可以选择较大功率和较低转速的电机；在需要较高转速的场合，可以选择较小功率和较高转速的电机。

四、25GA370 直流减速电机的应用领域25GA370 直流减速电机广泛应用于钢铁行业、机械行业、自动化行业等领域。

例如，在自动化行业中，直流减速电机常与控制系统配合使用，实现设备的精确控制和运行。

五、25GA370 直流减速电机的优点及注意事项25GA370 直流减速电机具有结构紧凑、运行稳定、噪音低、维护简便等优点。

25GA370直流减速电机参数1.引言直流减速电机在工业和家用领域广泛应用，它们的参数对于选择正确的电机至关重要。

本文将介绍25GA370直流减速电机的参数以及其特点，帮助读者更好地了解该电机的性能和适用范围。

2.电机概述25GA370直流减速电机是一种常见的微型直流减速电机，具有高效、低噪音和长寿命等特点。

该电机由直流电机和减速器组成，旨在实现高速电机转速的降低，并提供更大的扭矩输出。

3.电机参数3.1.电压25GA370直流减速电机的额定电压为12V，适用于12V直流电源供电的应用场景。

在实际使用中，可以根据需要调整电源电压以达到最佳性能。

3.2.转速该电机的额定转速为100RP M（每分钟转数），意味着在额定电压下该电机的输出轴旋转100次。

转速与电压成正比，所以在不同电压下电机的转速会有所变化。

3.3.扭矩25GA370直流减速电机的额定扭矩为1.0kg·c m（千克·厘米），这表示在额定电压下，电机可以提供1.0k g·c m的转动力矩。

扭矩是电机输出能力的重要指标，用于衡量电机在负载下的运行能力。

3.4.电流额定电流为115mA（毫安），这是电机在额定负载下所消耗的电流。

在实际应用中，电机的负载会影响电流的大小，过大的负载可能导致电机过热或损坏。

3.5.效率25GA370直流减速电机具有较高的效率，额定效率为68%。

电机的效率是指在给定负载下电机输出功率与输入功率之比。

高效率的电机能够将更多的电能转化为机械能，减少能源的浪费。

4.适用范围25GA370直流减速电机适用于许多机械设备中，包括小型机器人、智能家居和自动化设备等。

其优势在于体积小、扭矩大、效率高，适合需要高速减速和大转矩输出的应用场景。

5.结论本文介绍了25G A370直流减速电机的参数，包括电压、转速、扭矩、电流和效率等。

了解这些参数能够帮助人们选择适合自己需求的电机，并正确应用于各种领域。
