各种阀门种类及原理(图)
- 格式：doc
- 大小：198.00 KB
- 文档页数：7
下载文档原格式
合集下载
球阀、闸阀、截止阀……还在傻傻分不清楚？让这篇图文来拯救你
球阀、闸阀、截⽌阀……还在傻傻分不清楚？让这篇图⽂来拯救你作为⼯程⼈员特别是管道安装新从业⼈员，经常会碰到⼀个问题，那就是⾯对各种球阀、闸阀、蝶阀、截⽌阀、旋塞阀等等傻傻分不清楚，从⽽在施⼯现场闹了很多笑话，那么怎样才能避免这种情况的发⽣呢？今天就让“⼩张谈施⼯”带⼤家详细了解和认识这些阀门的⼀些基础知识。
阀门的通⽤分类法：通⽤分类法：既按原理、作⽤⼜按结构划分，是⽬前国际、国内最常⽤的分类⽅法。
⼀般分：闸阀、截⽌阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、⽌回阀、减压阀、安全阀、疏⽔阀、调节阀、底阀、过滤器、排污阀等。
阀门的符号：为了便于认识选⽤，每种阀门都有⼀个特定的型号，以说明阀门的类别、驱动⽅式、连接⽅式、结构形式、密封⾯和衬⾥材料、公称压⼒及阀体材料，阀门的型号由七个单元组成，按下列顺序编制。
举个栗⼦：常见阀门结构及应⽤⼀、球阀：球阀是由旋塞阀演变⽽来。
它具有相同的启闭动作，不同的是阀芯旋转体不是塞⼦⽽是球体。
当球旋转90度时，在进、出⼝处应全部呈现球⾯，从⽽截断流动。
球阀的种类：球阀的结构：浮动式球阀对开式固定球阀（⼤⼝径）球阀的特点：球阀在管路中主要⽤来做切断、分配和改变介质的流动⽅向。
它具有以下优点：1．结构简单、体积⼩、重量轻，维修⽅便。
2. 流体阻⼒⼩，紧密可靠，密封性能好。
3．操作⽅便，开闭迅速，便于远距离的控制。
4．球体和阀座的密封⾯与介质隔离，不易引起阀门密封⾯的侵蚀。
5．适⽤范围⼴，通径从⼩到⼏毫⽶，⼤到⼏⽶，从⾼真空⾄⾼压⼒都可应⽤。
⼆、闸阀：闸阀是指启闭体(阀板)由阀杆带动阀座密封⾯作升降运动的阀门，可接通或截断流体的通道。
当阀门部分开启时，在闸板背⾯产⽣涡流，易引起闸板的侵蚀和震动，也易损坏阀座密封⾯，修理困难。
闸阀通常适⽤于不需要经常启闭，⽽且保持闸板全开或全闭的⼯况。
不适⽤于作为调节或节流使⽤。
闸阀的分类：闸阀的结构：闸阀的特点：闸阀在管路中主要作切断⽤，⼀般⼝径DN≥50mm的切断装置多选⽤它，有时⼝径很⼩的切断装置也选⽤闸阀。
阀门的种类及原理ppt课件
2、按介质工作温度分类 (1) 高温阀 t>450℃的阀门。 (2) 中温阀 120℃≤t<450℃的阀门。 (3) 常温阀 -40℃≤t<120℃的阀门。 (4) 低温阀 -100℃≤t<-40℃的阀门。 (5) 超低温阀 t<-100℃的阀门。
5
3、按阀体材料分类 (1) 非金属材料阀门 如陶瓷阀门、玻璃钢阀门、
采用抗气蚀的材料延长 使用寿命
采用消音器
50
51
3 执行机构
3.1 电动和气动执行机构简介 3.1.1 气动执行机构 阀门气动驱动装置安全、可靠、成本低，
使用维修方便，是阀门驱动机构中的一大 分支。气动装置在具有防爆要求的场合应 用较多。阀门气动驱动装置采用气源的工 作压较低，结构尺寸不大，阀门气动驱动 装置的总推力也不很大。
43
套筒阀(CAGE)
阀体内部阀芯由套筒导向 套筒上开有窗口用于决定流量与流
量特性 阀芯上可开有平衡孔,减小不平衡力 套筒阀可调比大,振动小,不平衡力小,
互换性好, 可适用于大部分单双座阀的应用场
合 不适用于有颗粒及较脏污介质 是使用最为广泛的一种阀体类型
44
45
球阀、蝶阀、隔膜阀等都可以作为调节阀
23
24
25
26
蝶阀有弹性密封和金属的密封两种密封型 式。弹性密封阀门，密封圈可以镶嵌在阀 体上或附在蝶板周边。采用金属密封的阀 门一般比弹性密封的阀门寿命长，但很难 做到完全密封，金属密封能适应较高的工 作温度，弹性密封则具有受温度限制的缺 点。
27
单偏心蝶阀
双偏心蝶阀
三偏心蝶阀
28
29
截止阀的阀杆轴线与阀座密封面 垂直，通过带动阀芯的上下升降 进行开断。截止阀一旦处于开启 状态，它的阀座和阀瓣密封面之 间就不再有接触，并具有非常可 靠的切断动作，因而它的密封面 机械磨损较小，由于大部分截止 阀的阀座和阀瓣比较容易修理或 更换密封元件时无需把整个阀门 从管线上拆下来，这对于阀门和 管线焊接成一体的场合是很适用 的。
5
3、按阀体材料分类 (1) 非金属材料阀门 如陶瓷阀门、玻璃钢阀门、
采用抗气蚀的材料延长 使用寿命
采用消音器
50
51
3 执行机构
3.1 电动和气动执行机构简介 3.1.1 气动执行机构 阀门气动驱动装置安全、可靠、成本低，
使用维修方便，是阀门驱动机构中的一大 分支。气动装置在具有防爆要求的场合应 用较多。阀门气动驱动装置采用气源的工 作压较低，结构尺寸不大，阀门气动驱动 装置的总推力也不很大。
43
套筒阀(CAGE)
阀体内部阀芯由套筒导向 套筒上开有窗口用于决定流量与流
量特性 阀芯上可开有平衡孔,减小不平衡力 套筒阀可调比大,振动小,不平衡力小,
互换性好, 可适用于大部分单双座阀的应用场
合 不适用于有颗粒及较脏污介质 是使用最为广泛的一种阀体类型
44
45
球阀、蝶阀、隔膜阀等都可以作为调节阀
23
24
25
26
蝶阀有弹性密封和金属的密封两种密封型 式。弹性密封阀门，密封圈可以镶嵌在阀 体上或附在蝶板周边。采用金属密封的阀 门一般比弹性密封的阀门寿命长，但很难 做到完全密封，金属密封能适应较高的工 作温度，弹性密封则具有受温度限制的缺 点。
27
单偏心蝶阀
双偏心蝶阀
三偏心蝶阀
28
29
截止阀的阀杆轴线与阀座密封面 垂直，通过带动阀芯的上下升降 进行开断。截止阀一旦处于开启 状态，它的阀座和阀瓣密封面之 间就不再有接触，并具有非常可 靠的切断动作，因而它的密封面 机械磨损较小，由于大部分截止 阀的阀座和阀瓣比较容易修理或 更换密封元件时无需把整个阀门 从管线上拆下来，这对于阀门和 管线焊接成一体的场合是很适用 的。

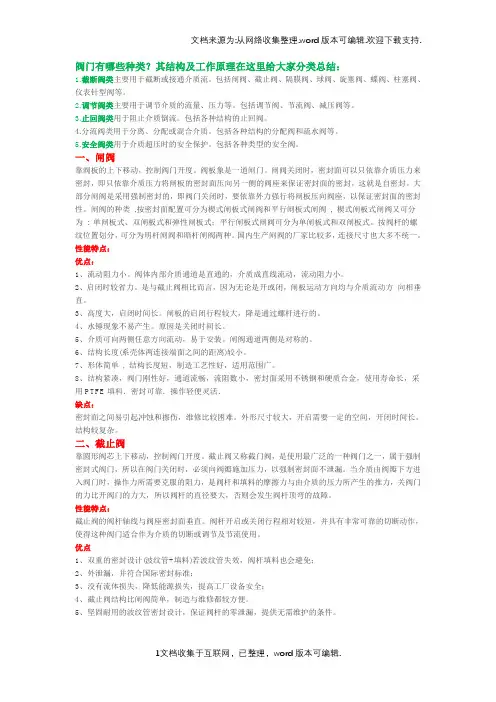

十五种常用阀门结构及工作原理带示意图
阀门有哪些种类？其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单, 结构长度短，制造工艺性好，适用围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。
结构较复杂。
十五种常用阀门结构及工作原理(带示意图)之欧阳班创编
1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单, 结构长度短，制造工艺性好，适用范围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。
结构较复杂。
二、截止阀靠圆形阀芯上下移动，控制阀门开度。
各种阀门详细图解
当设备或管道中的蒸汽流人疏水阀后, 因为蒸汽比凝结 水的粘度小、流速高 , 所以阀片与阀座问容易造成负压, 同时部分蒸汽流入变压室 , 故使阀片上面的受力大于下面的受力 , 使阀片迅速关闭。这样周期性地工作 , 既可自动排出凝结水 , 又能阀，主要有阀门、轴杆、导管、浮筒和外壳等构件组成。
当设备或管道中的凝结水在蒸汽压力推动下进入疏水阀, 逐渐增多至接 近灌满浮筒时, 由于浮筒的重量超过了浮力而向下沉落, 使节流阀开启。这样使得筒内的凝结水在蒸汽压力的 作用下经导管和阀门排出。当浮筒内的凝结水接近排完时, 由于浮筒的重量减轻而向上浮起, 使节流阀关闭, 浮筒内又开 始积存凝结水。这样周期性地工作, 既可自动排出凝结水, 又能阻止蒸汽外逸。
4. 球阀
球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质 冲蚀, 在各行业得到广泛的应用。
球阀分两类, 一是浮动球式, 二是固定球式。
(3) 热动力式疏水阀
当设备或管道中的凝结水流入阻气排水阀后 , 变压室内的蒸汽随之冷凝而降低压力, 阀片下面的受力大于上面的受力 , 故将阀片顶起。因为凝结水比蒸汽的粘度大、流速低 , 所以阀片与阀底间不易造成负压, 同时凝结水不易通过阀片与外壳之间的间隙流入变压室 , 使阀片保持开启状态 , 凝结水 流经环行槽排出。
5. 旋塞阀
旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。它的作用是切断、分田和改变介质流向。结构简单, 外形尺寸小, 操作时只须旋转90度, 流体阻力也不大。 其缺点是开关费力 , 密封面容易磨损, 高温时容易卡住, 不适宜于调节流量。
各种阀门的种类和原理PPT幻灯片课件
明杆楔式单闸板闸阀 8
从结构形式上，主要的区 别是所采用的密封元件的 形式。根据密封元件的形 式，常常把闸阀分成几种 不同的类型，如：楔式闸 阀、平行式闸阀、平行双 闸板闸阀、楔式双闸板闸 等。最常用的形式是楔式 闸阀和平行式闸阀。
9
10
11
12
13
2.2 截止阀 截止阀是用于截断介质流动的，
一、按用途和作用分类 1、截断阀类： 主要用于截断或接通介质流。包括闸阀、截
止阀、隔膜阀、旋塞阀、球阀、蝶阀等。 2、调节阀类： 主要用于调节介质的流量、压力等。包括调
节阀、节流阀、减压阀等。 3、止回阀类： 用于阻止介质倒流。包括各种结构的止回阀。 4、分流阀类： 用于分配、分离或混合介质。包括各种结构
29
2.5 球阀 球阀是由旋塞阀演变而来。
它具有相同的旋转90度的 动作，不同的是旋塞体是 球体，有圆形通孔或通道 通过其轴线。当球旋转90 度时，在进、出口处应全 部呈现球面，从而截断流 动。
30
球阀只需要用旋转90度的操作和很小的转动力矩 就能关闭严密。完全平等的阀体内腔为介质提供 了阻力很小、直通的流道。球阀最适宜直接做开 闭使用，但也能作节流和控制流量之用。球阀的 主要特点是本身结构紧凑，易于操作和维修，适 用于水、溶剂、酸和天然气等一般工作介质，而 且还适用于工作条件恶劣的介质，如氧气、过氧 化氢、甲烷、乙烯、树脂等。球阀阀体可以是整 体的，也可以是组合式的。
塑料阀门。 (2) 金属材料阀门 如铜合金阀门、铝合金阀门、
铅合金阀门、钛合金阀门铁阀门、碳钢阀门、 低合金钢阀门、高合金钢阀门。 (3) 金属阀体衬里阀门 如衬铅阀门、衬塑料阀门、 衬搪瓷阀门。
6
三、通用分类法 这种分类方法既按原理、作用又按结构划 分，是目前国内、国际最常用的分类方法。 一般分为：闸阀、截止阀、旋塞阀、球阀、 蝶阀、隔膜阀、止回阀、节流阀、安全阀、 减压阀、疏水阀、调节阀。
从结构形式上，主要的区 别是所采用的密封元件的 形式。根据密封元件的形 式，常常把闸阀分成几种 不同的类型，如：楔式闸 阀、平行式闸阀、平行双 闸板闸阀、楔式双闸板闸 等。最常用的形式是楔式 闸阀和平行式闸阀。
9
10
11
12
13
2.2 截止阀 截止阀是用于截断介质流动的，
一、按用途和作用分类 1、截断阀类： 主要用于截断或接通介质流。包括闸阀、截
止阀、隔膜阀、旋塞阀、球阀、蝶阀等。 2、调节阀类： 主要用于调节介质的流量、压力等。包括调
节阀、节流阀、减压阀等。 3、止回阀类： 用于阻止介质倒流。包括各种结构的止回阀。 4、分流阀类： 用于分配、分离或混合介质。包括各种结构
29
2.5 球阀 球阀是由旋塞阀演变而来。
它具有相同的旋转90度的 动作，不同的是旋塞体是 球体，有圆形通孔或通道 通过其轴线。当球旋转90 度时，在进、出口处应全 部呈现球面，从而截断流 动。
30
球阀只需要用旋转90度的操作和很小的转动力矩 就能关闭严密。完全平等的阀体内腔为介质提供 了阻力很小、直通的流道。球阀最适宜直接做开 闭使用，但也能作节流和控制流量之用。球阀的 主要特点是本身结构紧凑，易于操作和维修，适 用于水、溶剂、酸和天然气等一般工作介质，而 且还适用于工作条件恶劣的介质，如氧气、过氧 化氢、甲烷、乙烯、树脂等。球阀阀体可以是整 体的，也可以是组合式的。
塑料阀门。 (2) 金属材料阀门 如铜合金阀门、铝合金阀门、
铅合金阀门、钛合金阀门铁阀门、碳钢阀门、 低合金钢阀门、高合金钢阀门。 (3) 金属阀体衬里阀门 如衬铅阀门、衬塑料阀门、 衬搪瓷阀门。
6
三、通用分类法 这种分类方法既按原理、作用又按结构划 分，是目前国内、国际最常用的分类方法。 一般分为：闸阀、截止阀、旋塞阀、球阀、 蝶阀、隔膜阀、止回阀、节流阀、安全阀、 减压阀、疏水阀、调节阀。
各种阀门种类及原理(图)
各种阀门种类及原理（图）1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。
它在管路中主要起切断作用。
它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门,而且适合做大阀门。
闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。
按闸板构造分, 也分两类, 一是平行, 二是模式。
2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。
它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。
截止阀只许介质单向流动, 安装时有方向性。
它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。
截止阀分为三类 : 直通式、直角式及直流式斜截止阀。
3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。
蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
蝶阀具有轻巧的特点 , 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。
蝶阀, 可以做成很大口径。
能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。
目前, 蝶阀在热水管路得到广泛的使用。
4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。
球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。
球阀分两类, 一是浮动球式, 二是固定球式。
5. 旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。
《阀门的种类及原理》课件
阀门的发展历程
要点一
总结词
阀门的发展历程经历了多个阶段，从最初的简单阀门到现 代的高科技智能阀门。
要点二
详细描述
阀门的发展历程可以追溯到古代，最初人们使用简单的木 塞、石蜡等材料来控制流体的流动。随着工业革命的发展 ，人们开始使用铸铁、铜等金属材料制作阀门，并逐渐发 展出了各种不同类型和用途的阀门。现代科技的进步使得 阀门的设计和制造更加精密和高效，出现了各种高科技智 能阀门，如电动阀门、气动阀门、调节阀等。
总结词
截止阀主要用于截断或调节水流，其结构简单，密封性能好。
详细描述
截止阀主要由阀体、阀盖、阀瓣和阀杆等部件组成。当需要打开或关闭阀门时，通过旋转阀杆来带动 阀瓣上下移动，从而实现水流的开启或关闭。截止阀的密封性能较好，适用于高压和高温流体，但流 体阻力较大，调节性能较差。
球阀
总结词
球阀是一种快速启闭的阀门，适用于高 温高压流体。
电力工业
核电站
用于控制核反应堆的冷却水流量。
火电站
用于控制锅炉的进水和出水，确保蒸汽的产生和压力的稳定 。
制药行业
原料药生产
用于控制化学反应的物料流量和温度 。
药品包装
在灌装设备中，控制药液的灌装量和 速度。
05
阀门的维护与保养
阀门检查与保养的重要性
确保阀门正常运行
定期对阀门进行检查和保养，可以及 时发现并解决潜在问题，确保阀门正 常工作。
确保其牢固可靠。
润滑与清洁
对阀门进行润滑，并清 洁其表面，保持其良好
的工作状态。
密封件更换
根据需要更换阀门的密 封件，以确保其良好的
密封性能。
感谢您的观看
THANKS
04
各种阀门的种类和原理 ppt课件
明杆楔式单闸板闸阀 8
从结构形式上，主要的区 别是所采用的密封元件的 形式。根据密封元件的形 式，常常把闸阀分成几种 不同的类型，如：楔式闸 阀、平行式闸阀、平行双 闸板闸阀、楔式双闸板闸 等。最常用的形式是楔式 闸阀和平行式闸阀。
9
10
11
12
13
2.2 截止阀 截止阀是用于截断介质流动的，
质向一个方向流动，而且 阻止方向流动。通常这种 阀门是自动工作的，在一 个方向流动的流体压力作 用下，阀瓣打开；流体反 方向流动时，由流体压力 和阀瓣的自重合阀瓣作用 于阀座，从而切断流动。 包括旋启式4 蝶阀 蝶阀的蝶板安装于管道的直径方向。在蝶阀阀
2.5 球阀 球阀是由旋塞阀演变而来。
它具有相同的旋转90度的 动作，不同的是旋塞体是 球体，有圆形通孔或通道 通过其轴线。当球旋转90 度时，在进、出口处应全 部呈现球面，从而截断流 动。
30
球阀只需要用旋转90度的操作和很小的转动力矩 就能关闭严密。完全平等的阀体内腔为介质提供 了阻力很小、直通的流道。球阀最适宜直接做开 闭使用，但也能作节流和控制流量之用。球阀的 主要特点是本身结构紧凑，易于操作和维修，适 用于水、溶剂、酸和天然气等一般工作介质，而 且还适用于工作条件恶劣的介质，如氧气、过氧 化氢、甲烷、乙烯、树脂等。球阀阀体可以是整 体的，也可以是组合式的。
7
各种阀门的种类和原理
2.1 闸阀 闸阀是作为截止介质使用，在全开
时整个流通直通，此时介质运行的 压力损失最小。闸阀通常适用于不 需要经常启闭，而且保持闸板全开 或全闭的工况。不适用于作为调节 或节流使用。对于高速流动的介质， 闸板在局部开启状况下可以引起闸 门的振动，而振动又可能损伤闸板 和阀座的密封面，而节流会使闸板 遭受介质的冲蚀。
从结构形式上，主要的区 别是所采用的密封元件的 形式。根据密封元件的形 式，常常把闸阀分成几种 不同的类型，如：楔式闸 阀、平行式闸阀、平行双 闸板闸阀、楔式双闸板闸 等。最常用的形式是楔式 闸阀和平行式闸阀。
9
10
11
12
13
2.2 截止阀 截止阀是用于截断介质流动的，
质向一个方向流动，而且 阻止方向流动。通常这种 阀门是自动工作的，在一 个方向流动的流体压力作 用下，阀瓣打开；流体反 方向流动时，由流体压力 和阀瓣的自重合阀瓣作用 于阀座，从而切断流动。 包括旋启式4 蝶阀 蝶阀的蝶板安装于管道的直径方向。在蝶阀阀
2.5 球阀 球阀是由旋塞阀演变而来。
它具有相同的旋转90度的 动作，不同的是旋塞体是 球体，有圆形通孔或通道 通过其轴线。当球旋转90 度时，在进、出口处应全 部呈现球面，从而截断流 动。
30
球阀只需要用旋转90度的操作和很小的转动力矩 就能关闭严密。完全平等的阀体内腔为介质提供 了阻力很小、直通的流道。球阀最适宜直接做开 闭使用，但也能作节流和控制流量之用。球阀的 主要特点是本身结构紧凑，易于操作和维修，适 用于水、溶剂、酸和天然气等一般工作介质，而 且还适用于工作条件恶劣的介质，如氧气、过氧 化氢、甲烷、乙烯、树脂等。球阀阀体可以是整 体的，也可以是组合式的。
7
各种阀门的种类和原理
2.1 闸阀 闸阀是作为截止介质使用，在全开
时整个流通直通，此时介质运行的 压力损失最小。闸阀通常适用于不 需要经常启闭，而且保持闸板全开 或全闭的工况。不适用于作为调节 或节流使用。对于高速流动的介质， 闸板在局部开启状况下可以引起闸 门的振动，而振动又可能损伤闸板 和阀座的密封面，而节流会使闸板 遭受介质的冲蚀。
十五种常用阀门结构及工作原理(带示意图)
阀门有哪些种类？其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单, 结构长度短，制造工艺性好，适用范围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。
十五种常用阀门结构及工作原理(带示意图)
十五种常用阀门结构及工作原理(带示意图)阀门有哪些种类？其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单, 结构长度短，制造工艺性好，适用范围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。
阀门种类和示意图介绍
2021/11/17
Grove Omega 阀和Orbit 阀
在设计结构上非常的相似。通常阀杆具有特别的密封机 理：在球体旋转90度前，阀杆推动球体离开阀座密封圈。 这些阀也具有一个螺纹明杆,易受腐蚀
2021/11/17
轴流阀
井口装置
2021/11/17
2021/11/17
2021/11/17
2021/11/17
7、减压阀
减压阀是用控制关闭件（阀瓣）的开度 来调节介质流量，使阀后压力降低的。减压 阀在管路上起调节压力的作用。常用的有活 塞式减压阀和薄膜式减压阀等。图示为活塞 式减压阀，它是通过活塞来控制阀瓣的开度。 该阀具有体积小和能用于蒸汽等较高温度的 介质等优点，但灵敏度稍差，制造工艺也比 较复杂。
2021/11/17
2021/11/17
9、节流阀
节流阀的外形与截止阀并无区别，但阀 瓣的形状不同。它上利用阀瓣来改变通道面 积以调节介质流量与压力。在管路上主要作 节流用。
2021/11/17
2021/11/17
10、隔膜阀
隔膜阀是利用柔软的橡胶膜或塑料膜来 控制流体介质的。其结构如图示。由于介 质不进入阀盖内腔，因此无需填料函，阀 杆部分也不受介质的腐蚀。隔膜阀的流体 阻力小，可用于含硬质悬浮物的介质，密 封性能也较好，但只能使用在压力小于6公 斤/厘米平方、温度低于180度的管路上。
2021/11/17
截止阀 (Globe Valve) 整体阀的阀杆与闸阀的阀杆类似，但阀体更圆更短小
2021/11/17
蝶阀 (Butterfly Valve) 碟阀具有扁平的阀体轮廓，是识别碟阀的方式
2021/11/17
安全泄压阀(Safety Relief Valve)
Grove Omega 阀和Orbit 阀
在设计结构上非常的相似。通常阀杆具有特别的密封机 理：在球体旋转90度前，阀杆推动球体离开阀座密封圈。 这些阀也具有一个螺纹明杆,易受腐蚀
2021/11/17
轴流阀
井口装置
2021/11/17
2021/11/17
2021/11/17
2021/11/17
7、减压阀
减压阀是用控制关闭件（阀瓣）的开度 来调节介质流量，使阀后压力降低的。减压 阀在管路上起调节压力的作用。常用的有活 塞式减压阀和薄膜式减压阀等。图示为活塞 式减压阀，它是通过活塞来控制阀瓣的开度。 该阀具有体积小和能用于蒸汽等较高温度的 介质等优点，但灵敏度稍差，制造工艺也比 较复杂。
2021/11/17
2021/11/17
9、节流阀
节流阀的外形与截止阀并无区别，但阀 瓣的形状不同。它上利用阀瓣来改变通道面 积以调节介质流量与压力。在管路上主要作 节流用。
2021/11/17
2021/11/17
10、隔膜阀
隔膜阀是利用柔软的橡胶膜或塑料膜来 控制流体介质的。其结构如图示。由于介 质不进入阀盖内腔，因此无需填料函，阀 杆部分也不受介质的腐蚀。隔膜阀的流体 阻力小，可用于含硬质悬浮物的介质，密 封性能也较好，但只能使用在压力小于6公 斤/厘米平方、温度低于180度的管路上。
2021/11/17
截止阀 (Globe Valve) 整体阀的阀杆与闸阀的阀杆类似，但阀体更圆更短小
2021/11/17
蝶阀 (Butterfly Valve) 碟阀具有扁平的阀体轮廓，是识别碟阀的方式
2021/11/17
安全泄压阀(Safety Relief Valve)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各种阀门种类及原理（图）
1. 闸阀
闸阀也叫闸板阀, 是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。
它在管路中主要起切断作用。
它的优点是 : 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。
闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。
按闸板构造分 , 也分两类 , 一是平行 , 二是模式。
2. 截止阀
截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。
它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。
截止阀只许介质单向流动, 安装时有方向性。
它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。
截止阀分为三类 : 直通式、直角式及直流式斜截止阀。
3. 蝶阀
蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。
蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
蝶阀具有轻巧的特点 , 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。
蝶阀, 可以做成很大口径。
能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。
目前, 蝶阀在热水管路得到广泛的使用。
4. 球阀
球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。
球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。
球阀分两类, 一是浮动球式, 二是固定球式。
5. 旋塞阀
旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。
它
的作用是切断、分田和改变介质流向。
结构简单, 外形尺寸小, 操作时只须旋转90度, 流体阻力也不大。
其缺点是开关费力 , 密封面容易磨损, 高温时容易卡住, 不适宜于调节流量。
旋塞阀 , 也叫旋塞、考克、转心门。
它的种类很多, 有直通式、三通式和四通式。
6. 止回阀
止回阀是依靠流体本身的力量自动启闭的阀门,它的作用是阻止介质倒流。
它的名称很多, 如逆止阀、单向阀、单流门等。
按结构可分两类。
(1) 升降式 : 阀瓣沿着阀体垂直中心线移动。
这类止回阀有两种 : 一种是卧式 , 装于水平管道 , 阀体外形与截止阀相似 , 另一种是立式 , 装于垂直管道 , 。
(2) 旋启式 : 阀瓣围绕座外的销轴旋转, 这类阀门有单瓣、双瓣和多瓣之分, 但原理是相同的。
水泵吸水管的吸水底阀是止回阀的变形, 它的结构与上述两类止因阀相同, 只是它的下端是开敞的, 以便可使水进入。
7. 减压阀
减压阀是将介质压力降低到一定数值的自动阀门, 一般阀后压力要小于阀前压力的50% 。
减压阀种类很多, 主要有活塞式和弹簧薄膜式两种。
活塞式减压阀是通过活塞的作用进行减压的阀门。
弹簧薄膜式减压阀, 是依靠弹簧和薄膜来进行压力平衡的。
8. 疏水阀
疏水阀也叫阻汽排水阀、汽水阀、疏水器、回水盒、回水门等。
它的作用是自动排泄不断产生的凝结水, 而不让蒸汽出来。
疏水阀种类很多, 有浮筒式、浮球式、钟形浮子式、脉冲式、热动力式、热膨胀式。
常用的有浮筒式、钟形浮子式和热动力式。
(1) 浮筒式疏水阀，浮筒式疏水阀，主要有阀门、轴杆、导管、浮筒和外壳等构件组成。
当设备或管道中的凝结水在蒸汽压力推动下进入疏水阀, 逐渐增多至接近灌满浮筒时, 由于浮筒的重量超过了浮力而向下沉落, 使节流阀开启。
这样使得筒内的凝结水在蒸汽压力的作用下经导管和阀门排出。
当浮筒内的凝结水接近排完时, 由于浮筒的重量减轻而向上浮起, 使节流阀关闭, 浮筒内又开始积存凝结水。
这样周期性地工作, 既可自动排出凝结水, 又能阻止蒸汽外逸。
(2) 钟形浮子式疏水阀
钟形浮子式疏水阀又称吊桶式疏水阀 ( 主要由调节阀、吊桶、外壳和过滤装置等构件组成。
疏水阀内的吊桶被倒置 , 开始时处于下降位置, 调节阀是开启的。
当设备或管道中的冷空气和凝结水在蒸汽压力推动下进入疏水阀, 随即由调节阀排出。
一方面 , 当蒸汽与没有排出的少量空气逐渐充满吊桶内部容积 , 同时凝结水不断积存, 吊桶因产生浮力而上升, 使调节阀关闭, 停止排出凝结水。
另一方面 , 吊桶内部的蒸汽和空气有一小部分从桶顶部的小孔排出 , 而大部分散热后凝成液体 , 从而使吊桶浮力逐渐减小而下落, 使调节阀开启, 凝结水又排出。
这样周期性地工作, 既可自动排出凝结水, 又能阻止蒸汽外逸。
(3) 热动力式疏水阀
当设备或管道中的凝结水流入阻气排水阀后 , 变压室内的蒸汽随之冷凝而降低压力, 阀片下面的受力大于上面的受力 , 故将阀片顶起。
因为凝结水比蒸汽的粘度大、流速低 , 所以阀片与阀底间不易造成负压, 同时凝结水不易通过阀片与外壳之间的间隙流入变压室 , 使阀片保持开启状态 , 凝结水流经环行槽排出。
当设备或管道中的蒸汽流人疏水阀后, 因为蒸汽比凝结水的粘度小、流速高 , 所以阀片与阀座问容易造成负压, 同时部分蒸汽流入变压室 , 故使阀片上面的受力大于下面的受力 , 使阀片迅速关闭。
这样周期性地工作 , 既可自动排出凝结水 , 又能阻止蒸汽外逸。
