简述城市轨道交通线路轨道的组成
简述城市轨道交通线路轨道的组成摘要：一、城市轨道交通线路轨道概述二、轨道组成及功能1.钢轨2.轨枕3.道床4.轨道几何参数5.轨道连接方式三、轨道结构类型及特点1.直线轨道2.曲线轨道3.过渡轨道四、城市轨道交通轨道维护与管理正文：城市轨道交通作为现代城市公共交通的重要组成部分，其线路轨道的组成及结构对于运行安全、舒适性和效率至关重要。
本文将对城市轨道交通线路轨道的组成进行详细阐述，以期提高大家对轨道交通的认识。
一、城市轨道交通线路轨道概述城市轨道交通线路轨道是承载列车运行的基础设施，主要包括钢轨、轨枕、道床等部分。
轨道的各项性能指标直接影响到轨道交通的安全、稳定性和运行效率。
二、轨道组成及功能1.钢轨：钢轨是轨道的主要承载部分，承担着列车的荷载，并通过轨枕传递到道床上。
钢轨通常采用热轧、冷轧等方式制造，具有较高的强度和耐磨性。
2.轨枕：轨枕是钢轨的支撑结构，起到固定钢轨位置、传递荷载和缓解钢轨变形的作用。
轨枕材料主要有混凝土、木质和复合材料等，不同类型的轨枕具有不同的使用场景和性能特点。
3.道床：道床是轨道的基础结构，承担着轨枕和钢轨的荷载，并将其分散到地基。
道床材料有碎石、道砟等，其性能要求是稳定、排水良好、抗冻胀。
4.轨道几何参数：轨道几何参数包括轨距、轨高、轨向等，这些参数决定了轨道的稳定性和运行安全性。
合理的轨道几何参数有助于降低列车运行时的噪声、振动和磨损。
5.轨道连接方式：轨道连接方式有焊接、螺栓连接等。
焊接连接具有连接牢固、稳定性好等特点，适用于高速、重载轨道交通；螺栓连接则便于拆卸和调整，适用于轻型轨道交通。
三、轨道结构类型及特点1.直线轨道：直线轨道是最简单的轨道结构，适用于直线段。
其特点是结构简单、施工方便、维护成本低。
2.曲线轨道：曲线轨道用于轨道交通的曲线段，特点是轨距加大、轨向弯曲。
曲线轨道需要考虑列车在曲线上的运行稳定性、安全性以及乘客的舒适性。
3.过渡轨道：过渡轨道用于连接直线轨道和曲线轨道，使列车能平滑地从一种轨道结构过渡到另一种轨道结构。
城市轨道交通组织架构简介
1、2号线电力调度员各9人：分别负责所辖范围内的供电生产
工作。每班两人，四班两运转，一人备班。 环控调度员9人：负责监控1、2号线车站环控系统按设定时间 运行，确保车站环境温度及空气质量达标；负责监视1、2号线 车站的火灾报警情况，确保火灾报警及时被确认。每班两人， 四班两运转，一人备班。
设修调度员5人：负责1、2号线运营设备的运行情况、故障信
无锡地铁清分中心岗位设置
票卡编码员3人：负责车票的编码、预赋值、分拣、注销、销毁 等工作；配合AFC工班做好设备的周、月、季、年检和专项检 修工作等。 库存管理员2人：主要负责各类车票（票据、实物）的收发和保 管工作，做好车票入库和出库的工作。1人负责票据，1人负责
实物。
车票配收员4人：负责定期回收全线车站各类设备中的废票。负 责及时配送、回收各类票据、相关备品。
综合管理工程师1人：负责清分中心安全管理、质量体系运行、
综合管理工作，按南京地铁目前的运营经验需要设置这一岗位 。
计划材料员1人：负责材料备件的管理、采购计划的申报、定额
管理及成本核算等工作。
办事员1人：负责清分中心的文件管理工作；做好办公用品和劳
保用品的预算、领取及发放等工作。
南京地铁运营分公司组织架构
南京站务中心组织架构图
站务主任（站务 中心或站务室）
助理 站区长（中心 站站长） 助理 站长（工长） （长白班）
值班站长
行车值班员
客运值班员
售检票员
站台安全员
宁波地铁车站组织架构图
站长
值班站长
行值
客值
站务员A
站务员B
站务员C
（1）上海地铁一号线车站组织架构
中心站长
值班站长
行车值班员
城市轨道交通车辆构成课件
• 车钩的分类
自动车钩
车钩
按车钩连接方法不同分 非自动车钩
非刚性车钩 按车钩特点的不同分
刚性车钩
城市轨道交通车辆构成课件
车辆构成→车钩缓冲装置
非自动车钩和自动车钩的不同点在于：
1．非自动车钩解钩时，机械和气动部分可气动也可 手动操作完成，但不能在司机室集中控制；
2．电气连接装置只能用于手动操作。 3．在非自动车钩上设有贯通道支撑座。
城市轨道交通车辆→构成
• 车辆的构成
• 车体 • 车门 • 车钩缓冲装置 • 转向架 I. 制动装置
城市轨道交通车辆构成课件
轨道交通车辆结构示意图
城市轨道交通车辆构成课件
城市轨道交通车辆→构成
城市轨道交通车辆构成课件
问题？？？
• 车辆由哪几部分构成？ 底架
• 车体由哪几部分构成？
侧墙
车体
车顶
城市轨道交通车辆→构成
（3）车体的构成→底架
• 车体底架由地板、侧梁、枕梁、小横梁和牵引梁 组成。
• 枕梁用于连接走行部，牵引梁设在底架的两端， 用来安装车钩缓冲装置。
1－端梁；2、7－枕梁；3－纵梁；4－侧梁；5－横梁；6－中梁。
城市轨道交通车辆构成课件
城市轨道交通车辆→构成
（4）车体的承载方式
位少、车门多且开度大。
•
对重量限制较为严格，以降低高架线路的工
程投资。
•
车体采用轻量化设计。
•
车体的防火要求严格。
•
车体的隔音和减噪措施有严格要求。
城市轨道交通车辆构成课件
城市轨道交通车辆→构成
（2）车体的材料 轨道交通车辆对于车体材料的要求包括：
• 具有一定的强度和刚度。 • 要耐腐蚀。 • 采用轻量化设计，能大大节约制造材料、降低牵
第四章轨道结构
图2 单开道岔的组成
转辙器部分 连接部分
辙及护轨部分
通向转辙机械
单开道岔的转辙器由两根基本轨、两根尖轨、 单开道岔的转辙器由两根基本轨、两根尖轨、 各种联结零件和道岔转辙机构组成。基本轨用 各种联结零件和道岔转辙机构组成。基本轨用 12.5m或25m标准断面的普通钢轨制成，主股为直 12.5m或25m标准断面的普通钢轨制成，主股为直 线，侧股按转辙器各部分的轨距在工厂事先弯折成 规定的折线。尖轨是转辙器的主要部分，车辆进出 规定的折线。尖轨是转辙器的主要部分，车辆进出 道岔由它引导。尖轨在平面上可分为直线型和曲线 型。辙叉是使车轮从一股钢轨越过另一股钢轨的设 型。辙叉是使车轮从一股钢轨越过另一股钢轨的设 备，它设置于道岔侧线钢轨与道岔主线钢轨相交处。 辙叉又由心轨、翼轨、护轨及联结零件组成。连接 转辙器和辙叉的轨道称为道岔的连接部分，它包括 直股连接线和曲股连接线。 2.道岔的几何形位 2.道岔的几何形位 道岔各部分几何尺寸正确与否，是保证机车车 辆安全、平稳通过的必要条件。在道岔的养护维修 时，对道岔的轨距、某些特定的尺寸一定要严格检 查，确实保证。道岔各部位的几何尺寸是依据车辆 轮对尺寸和道岔轨距按最不利的组合确定的。
图1 钢轨断面
中性轴 螺栓孔轴线
1 2
3
4.钢轨铺设 4.钢轨铺设 正线地段和半径为250m及以上的曲线地段，应铺设 正线地段和半径为250m及以上的曲线地段，应铺设 长轨节，即无缝线路。高架线上的无缝线路需作特殊设计。 在曲线半径R小于300m地段，要铺设耐磨长钢轨，以减少 在曲线半径R小于300m地段，要铺设耐磨长钢轨，以减少 磨耗和接头振动。由于车轮踏面与钢轨顶面主要接触部分 是1/20斜坡，为了使钢轨轴心受力，钢轨亦要设置向内倾 1/20斜坡，为了使钢轨轴心受力，钢轨亦要设置向内倾 斜的轨底坡。规范规定地下铁道轨底坡为1/40。 斜的轨底坡。规范规定地下铁道轨底坡为1/40。 轨道焊接方法有三种： 1）接触焊又称电阻焊。该法焊接质量稳定，材质均匀， 其强度可达到母材的95%以上。 其强度可达到母材的95%以上。 2）气压焊。一种是在工厂进行的大型气压焊，另一种是 在工地进行的移动式小型气压焊。 3）铝热焊。铝热法焊接设备简单、轻便、成本低，但焊 接质量容易受人为因素影响，质量不稳定，一般焊接强度 为母材的70%-90%。 为母材的70%-90%。 北京地铁一期工程钢轨焊接，是先在工厂采用气压焊 法，将标准钢轨焊接成长钢轨，再将长钢轨运到现场，采 用铝热焊法将长钢轨焊接成轨节。经过20多年地铁得运行， 用铝热焊法将长钢轨焊接成轨节。经过20多年地铁得运行， 铝热焊接头还相当好。

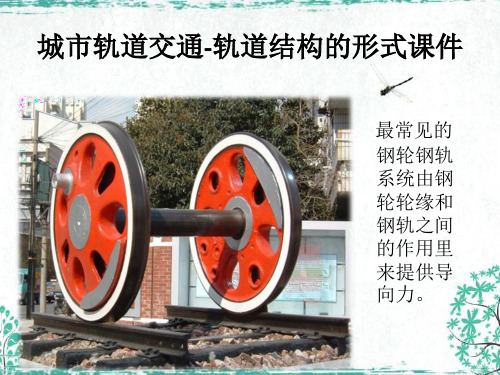

城市轨道交通-轨道结构的形式课件
