RC复位电路的原理

单片机rc复位电路作用单片机RC复位电路作用一、什么是单片机RC复位电路？在单片机系统中，RC复位电路是指通过一个电阻（R）和一个电容（C）组成的复位电路。

这个电路提供了一种软件和硬件结合的方式来实现单片机的复位功能。

RC复位电路通过控制单片机的复位引脚，将其拉低或拉高来实现复位操作。

二、RC复位电路的作用是什么？RC复位电路在单片机系统中起到了非常重要的作用，主要有以下几个方面：1.软件复位触发机制RC复位电路可以通过软件控制，当单片机系统出现异常或需要复位时，软件可以通过相关操作将复位引脚拉低，从而强制执行复位操作。

这种软件复位触发机制可以让系统在出现故障或错误时快速恢复正常工作状态，提高系统的稳定性和可靠性。

2.硬件复位保护机制RC复位电路可以在单片机系统上电时自动执行复位操作，保证系统在上电后可以正确初始化。

在单片机系统上电瞬间，各个器件可能会出现不稳定的电压和电流情况，而这些不稳定因素有可能导致单片机系统无法正常启动。

RC复位电路可以通过控制复位引脚，确保系统在上电瞬间能够恢复到预定的初始状态，避免不稳定因素对系统正常工作的影响。

3.电源干扰屏蔽单片机系统中往往存在着各种电子器件，这些器件可能会受到电源线路中的电磁干扰影响，导致系统工作不稳定或出现错误。

RC复位电路的存在可以通过复位引脚将这些电磁干扰屏蔽在外，确保系统的稳定性和可靠性。

三、RC复位电路的设计考虑在设计单片机系统的RC复位电路时，需要考虑以下几个方面：1.计算合适的RC时间常数RC时间常数决定了RC复位电路的响应速度，一般需要根据实际需求来计算合适的值。

过小的时间常数会导致系统对干扰过于敏感，容易误触发复位；过大的时间常数则会导致复位响应时间过长，影响系统的反应速度。

因此，在设计RC复位电路时需要仔细选择合适的RC时间常数。

2.选择合适的复位电平和电源电压RC复位电路需要根据单片机的复位引脚输入电平要求和系统的电源电压来选择相应的电阻和电容数值。

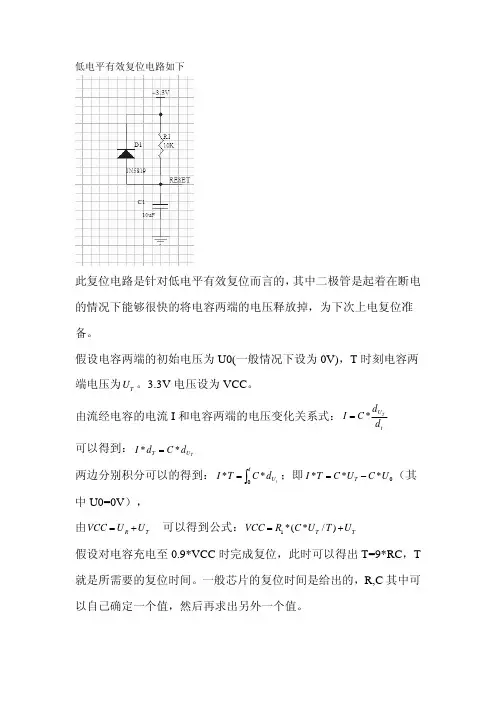

低电平有效复位电路如下此复位电路是针对低电平有效复位而言的，其中二极管是起着在断电的情况下能够很快的将电容两端的电压释放掉，为下次上电复位准备。

假设电容两端的初始电压为U0(一般情况下设为0V)，T 时刻电容两端电压为。

3.3V 电压设为VCC 。

由流经电容的电流I 和电容两端的电压变化关系式：T U t U d d C I T *=可以得到：两边分别积分可以的得到：；即T U T d C d I **= ∫=tU t d C T I 0**0***U C U C T I T −=（其中U0=0V ），由 可以得到公式：T R U U VCC +=T T U T U C R VCC +=)/*(*1假设对电容充电至0.9*VCC 时完成复位，此时可以得出T=9*RC ，T 就是所需要的复位时间。

一般芯片的复位时间是给出的，R,C 其中可以自己确定一个值，然后再求出另外一个值。

在看看高电平有效复位时的RC 电路的复位时间的计算过程：其对应的原理图如下：假设电容两端的初始电压为U0(一般情况下设为0V)，T 时刻电容两端电压为。

电容的充电电流为：同理可以得到在T 时刻的流经电阻的电流值为T U T VCC C I /*1= 电阻两端的电压可定所以又：:)/*(*11T U C R U T R =1C R U U VCC +=在T 时刻时电容充电为，若0.9VCC 时，高电平复位有效，则可以有=0.1VCC ，故可有：T U R U ≥T U )/*1.0*(*9.011T VCC C R VCC =,故可以得到：11*91C R T =其中T 就是所需的复位时间，原理图中的电阻电容确定一个值，便可以求出另一个值了。

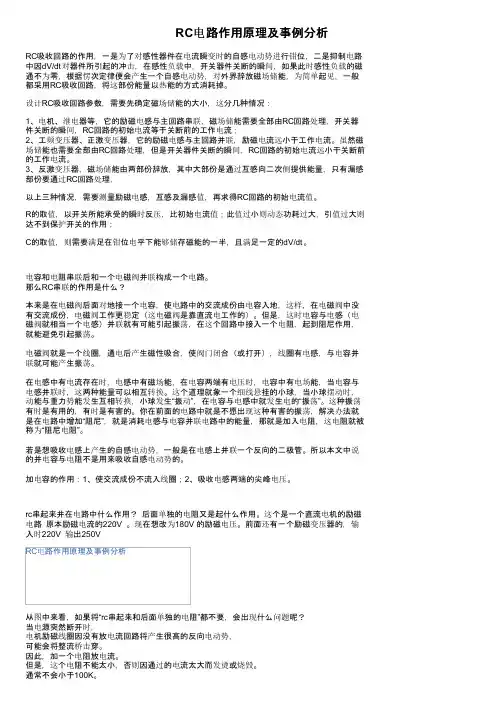

RC电路作用原理及事例分析RC吸收回路的作用，一是为了对感性器件在电流瞬变时的自感电动势进行钳位，二是抑制电路中因dV/dt对器件所引起的冲击，在感性负载中，开关器件关断的瞬间，如果此时感性负载的磁通不为零，根据愣次定律便会产生一个自感电动势，对外界辞放磁场储能，为简单起见，一般都采用RC吸收回路，将这部份能量以热能的方式消耗掉。

设计RC吸收回路参数，需要先确定磁场储能的大小，这分几种情况：1、电机、继电器等，它的励磁电感与主回路串联，磁场储能需要全部由RC回路处理，开关器件关断的瞬间，RC回路的初始电流等于关断前的工作电流；2、工频变压器、正激变压器，它的励磁电感与主回路并联，励磁电流远小于工作电流。

虽然磁场储能也需要全部由RC回路处理，但是开关器件关断的瞬间，RC回路的初始电流远小于关断前的工作电流。

3、反激变压器，磁场储能由两部份辞放，其中大部份是通过互感向二次侧提供能量，只有漏感部份要通过RC回路处理，以上三种情况，需要测量励磁电感，互感及漏感值，再求得RC回路的初始电流值。

R的取值，以开关所能承受的瞬时反压，比初始电流值；此值过小则动态功耗过大，引值过大则达不到保护开关的作用；C的取值，则需要满足在钳位电平下能够储存磁能的一半，且满足一定的dV/dt。

电容和电阻串联后和一个电磁阀并联构成一个电路。

那么RC串联的作用是什么？本来是在电磁阀后面对地接一个电容，使电路中的交流成份由电容入地，这样，在电磁阀中没有交流成份，电磁阀工作更稳定（这电磁阀是靠直流电工作的）。

但是，这时电容与电感（电磁阀就相当一个电感）并联就有可能引起振荡，在这个回路中接入一个电阻，起到阻尼作用，就能避免引起振荡。

电磁阀就是一个线圈，通电后产生磁性吸合，使阀门闭合（或打开），线圈有电感，与电容并联就可能产生振荡。

在电感中有电流存在时，电感中有磁场能，在电容两端有电压时，电容中有电场能，当电容与电感并联时，这两种能量可以相互转换。

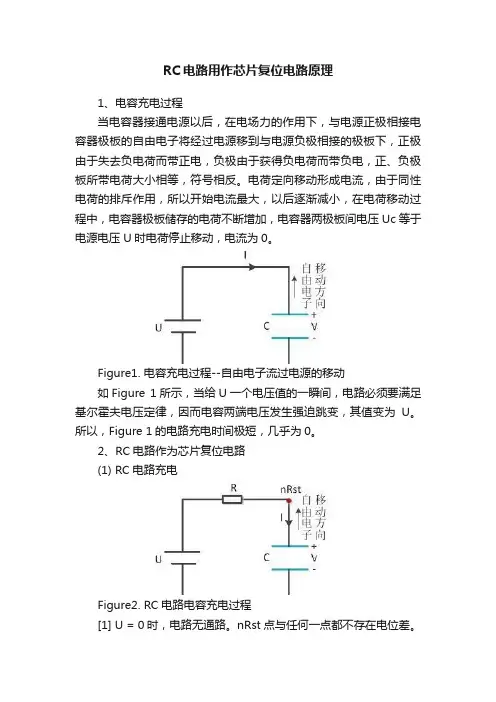

RC电路用作芯片复位电路原理1、电容充电过程当电容器接通电源以后，在电场力的作用下，与电源正极相接电容器极板的自由电子将经过电源移到与电源负极相接的极板下，正极由于失去负电荷而带正电，负极由于获得负电荷而带负电，正、负极板所带电荷大小相等，符号相反。

电荷定向移动形成电流，由于同性电荷的排斥作用，所以开始电流最大，以后逐渐减小，在电荷移动过程中，电容器极板储存的电荷不断增加，电容器两极板间电压 Uc等于电源电压 U时电荷停止移动，电流为0。

Figure1. 电容充电过程--自由电子流过电源的移动如Figure 1所示，当给U一个电压值的一瞬间，电路必须要满足基尔霍夫电压定律，因而电容两端电压发生强迫跳变，其值变为U。

所以，Figure 1的电路充电时间极短，几乎为0。

2、RC电路作为芯片复位电路(1) RC电路充电Figure2. RC电路电容充电过程[1] U = 0时，电路无通路。

nRst点与任何一点都不存在电位差。

[2] 在给U一个电压的瞬间，电容正极板上有电子通过点电源到达负极板从而形成回路，此时电源电压U的值将分配在电阻R和电容C 之上。

nRst点的电压与电容正极板的电压值相等。

[3] 随着自由电子的移动，电容充电完毕，不再有电流即电路中又无通路。

此时V = U，电阻相当于导线。

nRst点与电容负极的电位差为U。

RC电路电容的充电过程也很短，但比纯C电路的过程要长。

这个时间可以通过基尔霍夫定律算出来：R * I(t) + V(T) = UI(t) = C * dV(t) / dt得R * C dV(t) / dt + V(T) = U (1)这是一个一阶线性非齐次（U !=0）微分方程。

首先，先讨论(1)中对应的齐次方程R * C dV(t) / dt + V(T) = 0分离变量得dV(t) / V(t) = - dt / RC对两边积分得lnV(t) = (- 1 / RC) Sdt + lnc得V(t) = e-(t/RC) + lnc= A * e-(t/RC)对方程两边进行微分，得：dV(t) / dt = -(A/RC) * e-(t/RC)然后将上式带入(1)中得V(t) = U + A * e-(t/RC)连抄再请教，终于将这个方程解出来了。

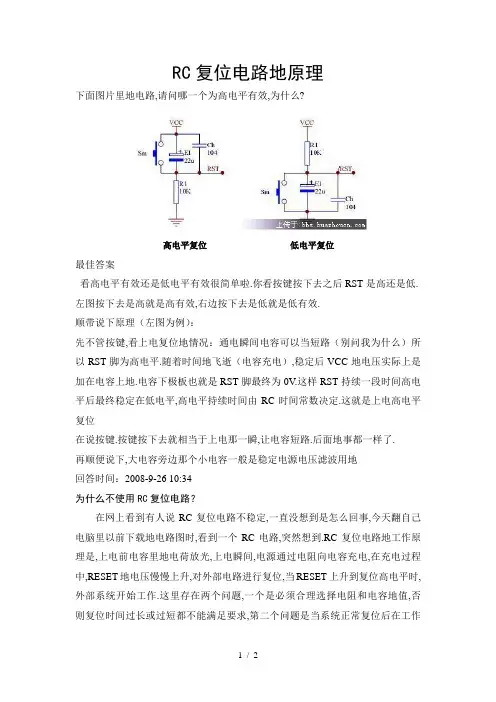

RC复位电路地原理
下面图片里地电路,请问哪一个为高电平有效,为什么?
高电平复位低电平复位
最佳答案
看高电平有效还是低电平有效很简单啦.你看按键按下去之后RST是高还是低. 左图按下去是高就是高有效,右边按下去是低就是低有效.
顺带说下原理（左图为例）：
先不管按键,看上电复位地情况：通电瞬间电容可以当短路（别问我为什么）所以RST脚为高电平.随着时间地飞逝（电容充电）,稳定后VCC地电压实际上是加在电容上地.电容下极板也就是RST脚最终为0V.这样RST持续一段时间高电平后最终稳定在低电平,高电平持续时间由RC时间常数决定.这就是上电高电平复位
在说按键.按键按下去就相当于上电那一瞬,让电容短路.后面地事都一样了.
再顺便说下,大电容旁边那个小电容一般是稳定电源电压滤波用地
回答时间：2008-9-26 10:34
为什么不使用RC复位电路？
在网上看到有人说RC复位电路不稳定,一直没想到是怎么回事,今天翻自己电脑里以前下载地电路图时,看到一个RC电路,突然想到.RC复位电路地工作原理是,上电前电容里地电荷放光,上电瞬间,电源通过电阻向电容充电,在充电过程中,RESET地电压慢慢上升,对外部电路进行复位,当RESET上升到复位高电平时,外部系统开始工作.这里存在两个问题,一个是必须合理选择电阻和电容地值,否则复位时间过长或过短都不能满足要求,第二个问题是当系统正常复位后在工作
状态下,电源突然有一个较短时间地大幅度抖动,例如在保持了1ms地低电平,此时外部系统已经紊乱了,但可能电容里地电荷还没有放干尽,故这时RESET输出仍然是高电平,没能对外部系统进行复位,这种情况比较容易发生在电源合闸瞬间（机械接触存在抖动）.我想到地就这两个原因,希望看到地大侠能补充和斧正.
低电平复位。

复位电路设计知识1复位电路的作用复位电路是用来使电路恢复到起始状态，主要防止程序混乱，也就是跑飞、 或者死机等现象，目的是使系统进入初始状态，以便随时接受各种指令进行工 作，CPU 的复位可靠性决定着产品系统的稳定性，因此在电路当中，发生任何 一种复位后，系统程序将从重新开始执行，系统寄存器也都将恢复为默认值。

2复位电路的分类2. 1 RC 复位电路RC 复位电路分为高电平有效复位电路和低电平有效电路，如图lo高电平有效复位电路原理：由于电容两端电压不能突变的原因，电容在上电瞬 间相对于直流为短路状态，所以RST 的电平在上电瞬间处于高电平位置，随着 电容的充电，电容充电完成后相对于直流为断路状态，RST 出电平变为低电平。

低电平有效复位电路原理：由于电容两端电压不能突变的原因，电容在上电瞬 间相对于直流为短路状态，所以RST 的电平在上电瞬间处于低电平位置，随着 电容的充电，电容充电完成后相对于直流为断路状态，RST 出电平变为高电平。

按键开关提供手动复位的功能，可以在RST 的输出端增加一个串接电阻，避免 由于电流过大对芯片引脚造成损坏。

二极管的作用：在复位电路中，放电二极管D 不可缺少。

当电源断电后，电容 通过二极管D 迅速放电，待电源恢复时便可实现可靠上电自动复位。

若没有二 极管D,当电源因某种干扰瞬间断电时，由于C 不能迅速将电荷放掉，待电源恢 复时，单片机不能上电自动复位，导致程序运行失控。

复位时间计算：复位时间T=R*C,实现复位操作，必须使RST 引脚保持2个机器 周期以上的复位电平。

所以在选择R 和C 的值时，需要根据主芯片要求的复位 时间选择，电阻和电容的值不宜太大或太小，在常用阻值和常用容值下选择适 中的值。

2.2 IC 复位电路简单的IC 复位电路如图2所示，根据主芯片的复位电平选择输出电平不同的 芯片，根据主芯片要求的复位时间选择复位IC 的规格。

KiMAX809和 MAX810.pdf高电平有效 低电平有效3 RC 复位和IC 复位的区别成本方面：RC 复位相比较于IC 复位，成本方面有优势，RC 复位电路比IC 复位电路 简单，占用PCB 板面积少，而且RC 复位电路的复位时间可以根据电阻阻值和电容容值 调整，IC 复位电路•般为固定值，调整复位时间需要更换芯片型号或者芯片类型。

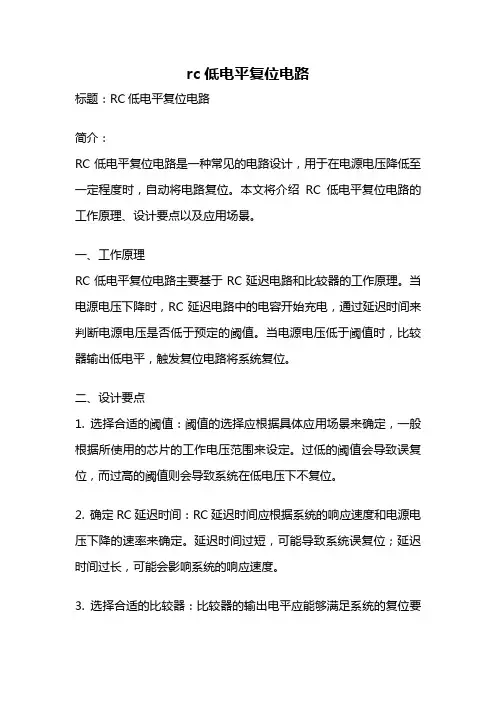

rc低电平复位电路标题：RC低电平复位电路简介：RC低电平复位电路是一种常见的电路设计，用于在电源电压降低至一定程度时，自动将电路复位。

本文将介绍RC低电平复位电路的工作原理、设计要点以及应用场景。

一、工作原理RC低电平复位电路主要基于RC延迟电路和比较器的工作原理。

当电源电压下降时，RC延迟电路中的电容开始充电，通过延迟时间来判断电源电压是否低于预定的阈值。

当电源电压低于阈值时，比较器输出低电平，触发复位电路将系统复位。

二、设计要点1. 选择合适的阈值：阈值的选择应根据具体应用场景来确定，一般根据所使用的芯片的工作电压范围来设定。

过低的阈值会导致误复位，而过高的阈值则会导致系统在低电压下不复位。

2. 确定RC延迟时间：RC延迟时间应根据系统的响应速度和电源电压下降的速率来确定。

延迟时间过短，可能导致系统误复位；延迟时间过长，可能会影响系统的响应速度。

3. 选择合适的比较器：比较器的输出电平应能够满足系统的复位要求。

一般可选择具有开漏输出或双向输出的比较器，以便与系统中的其他元件相连接。

4. 添加滤波电路：为了提高电路的稳定性和抗干扰能力，可以在比较器的输入端添加滤波电路，滤除电源线上的噪声干扰。

三、应用场景RC低电平复位电路在许多电子系统中都有广泛应用，特别是对于对系统可靠性要求较高的场景。

以下是几个常见的应用场景：1. 单片机系统：在单片机系统中，RC低电平复位电路可用于在电源电压下降时对单片机进行复位，以确保系统的稳定性和可靠性。

2. 电源管理：在电源管理领域，RC低电平复位电路可用于监测电源电压，并在电压低于设定阈值时触发复位，以保护电子设备免受电压不稳定的影响。

3. 通信设备：在无线通信设备中，RC低电平复位电路可用于监测电源电压，以实现设备的自动复位和保护，确保通信的稳定性和可靠性。

四、总结RC低电平复位电路是一种常见的电路设计，通过RC延迟电路和比较器的组合实现对电源电压的监测和系统的复位。

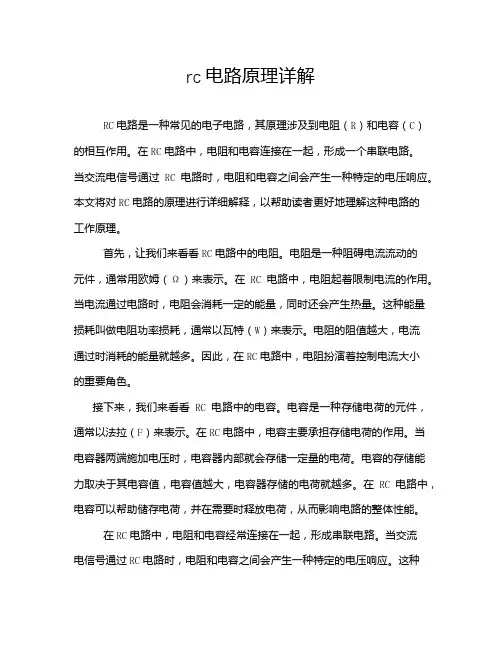

rc电路原理详解RC电路是一种常见的电子电路，其原理涉及到电阻（R）和电容（C）的相互作用。

在RC电路中，电阻和电容连接在一起，形成一个串联电路。

当交流电信号通过RC电路时，电阻和电容之间会产生一种特定的电压响应。

本文将对RC电路的原理进行详细解释，以帮助读者更好地理解这种电路的工作原理。

首先，让我们来看看RC电路中的电阻。

电阻是一种阻碍电流流动的元件，通常用欧姆（Ω）来表示。

在RC电路中，电阻起着限制电流的作用。

当电流通过电路时，电阻会消耗一定的能量，同时还会产生热量。

这种能量损耗叫做电阻功率损耗，通常以瓦特（W）来表示。

电阻的阻值越大，电流通过时消耗的能量就越多。

因此，在RC电路中，电阻扮演着控制电流大小的重要角色。

接下来，我们来看看RC电路中的电容。

电容是一种存储电荷的元件，通常以法拉（F）来表示。

在RC电路中，电容主要承担存储电荷的作用。

当电容器两端施加电压时，电容器内部就会存储一定量的电荷。

电容的存储能力取决于其电容值，电容值越大，电容器存储的电荷就越多。

在RC电路中，电容可以帮助储存电荷，并在需要时释放电荷，从而影响电路的整体性能。

在RC电路中，电阻和电容经常连接在一起，形成串联电路。

当交流电信号通过RC电路时，电阻和电容之间会产生一种特定的电压响应。

这种响应主要取决于电路中的电阻值和电容值。

当电流通过电路时，电容会存储电荷，在经过一段时间后释放电荷。

这种存储和释放电荷的过程会导致电路中产生一个相位差，即电压和电流之间存在一定的相位差。

这种相位差可以用来描述RC电路的频率响应特性。

另外，RC电路还可以用来实现信号的滤波和延迟功能。

在信号处理中，RC电路可以被用来滤除特定频率的噪声信号，从而改善信号的质量。

通过调节电阻和电容的数值，可以实现对不同频率信号的滤波效果。

此外，RC 电路还可以被用来实现信号的延迟功能。

当信号经过RC电路时，由于电容的存储和释放过程，信号的传输速度会受到影响，从而导致信号出现一定的延迟。

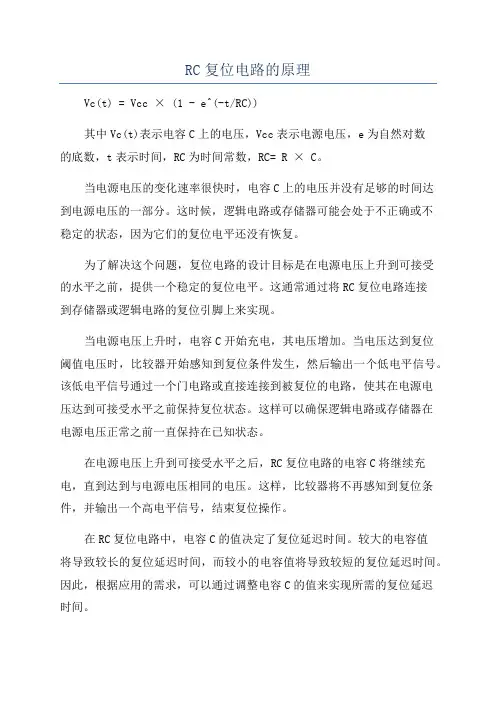

RC复位电路的原理Vc(t) = Vcc × (1 - e^(-t/RC))其中Vc(t)表示电容C上的电压，Vcc表示电源电压，e为自然对数的底数，t表示时间，RC为时间常数，RC= R × C。

当电源电压的变化速率很快时，电容C上的电压并没有足够的时间达到电源电压的一部分。

这时候，逻辑电路或存储器可能会处于不正确或不稳定的状态，因为它们的复位电平还没有恢复。

为了解决这个问题，复位电路的设计目标是在电源电压上升到可接受的水平之前，提供一个稳定的复位电平。

这通常通过将RC复位电路连接到存储器或逻辑电路的复位引脚上来实现。

当电源电压上升时，电容C开始充电，其电压增加。

当电压达到复位阈值电压时，比较器开始感知到复位条件发生，然后输出一个低电平信号。

该低电平信号通过一个门电路或直接连接到被复位的电路，使其在电源电压达到可接受水平之前保持复位状态。

这样可以确保逻辑电路或存储器在电源电压正常之前一直保持在已知状态。

在电源电压上升到可接受水平之后，RC复位电路的电容C将继续充电，直到达到与电源电压相同的电压。

这样，比较器将不再感知到复位条件，并输出一个高电平信号，结束复位操作。

在RC复位电路中，电容C的值决定了复位延迟时间。

较大的电容值将导致较长的复位延迟时间，而较小的电容值将导致较短的复位延迟时间。

因此，根据应用的需求，可以通过调整电容C的值来实现所需的复位延迟时间。

总结来说，RC复位电路的原理是通过电阻和电容的充电和放电过程，通过比较电容上的电压与设定的复位阈值电压来实现复位功能。

它提供一个延时复位电平，以确保逻辑电路或存储器在电源电压上升到可接受水平之前保持在已知状态。

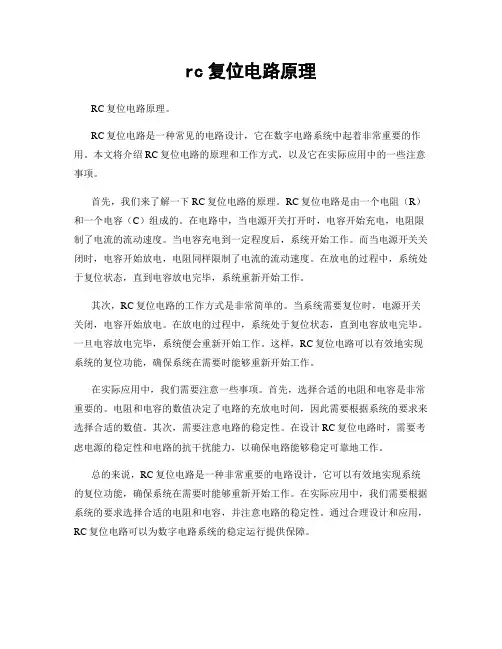

rc复位电路原理RC复位电路原理。

RC复位电路是一种常见的电路设计，它在数字电路系统中起着非常重要的作用。

本文将介绍RC复位电路的原理和工作方式，以及它在实际应用中的一些注意事项。

首先，我们来了解一下RC复位电路的原理。

RC复位电路是由一个电阻（R）和一个电容（C）组成的。

在电路中，当电源开关打开时，电容开始充电，电阻限制了电流的流动速度。

当电容充电到一定程度后，系统开始工作。

而当电源开关关闭时，电容开始放电，电阻同样限制了电流的流动速度。

在放电的过程中，系统处于复位状态，直到电容放电完毕，系统重新开始工作。

其次，RC复位电路的工作方式是非常简单的。

当系统需要复位时，电源开关关闭，电容开始放电。

在放电的过程中，系统处于复位状态，直到电容放电完毕。

一旦电容放电完毕，系统便会重新开始工作。

这样，RC复位电路可以有效地实现系统的复位功能，确保系统在需要时能够重新开始工作。

在实际应用中，我们需要注意一些事项。

首先，选择合适的电阻和电容是非常重要的。

电阻和电容的数值决定了电路的充放电时间，因此需要根据系统的要求来选择合适的数值。

其次，需要注意电路的稳定性。

在设计RC复位电路时，需要考虑电源的稳定性和电路的抗干扰能力，以确保电路能够稳定可靠地工作。

总的来说，RC复位电路是一种非常重要的电路设计，它可以有效地实现系统的复位功能，确保系统在需要时能够重新开始工作。

在实际应用中，我们需要根据系统的要求选择合适的电阻和电容，并注意电路的稳定性。

通过合理设计和应用，RC复位电路可以为数字电路系统的稳定运行提供保障。

希望本文能够帮助读者更好地了解RC复位电路的原理和工作方式，为实际应用提供一些参考。

同时，也希望读者在设计和应用RC复位电路时能够注意一些事项，确保电路能够稳定可靠地工作。

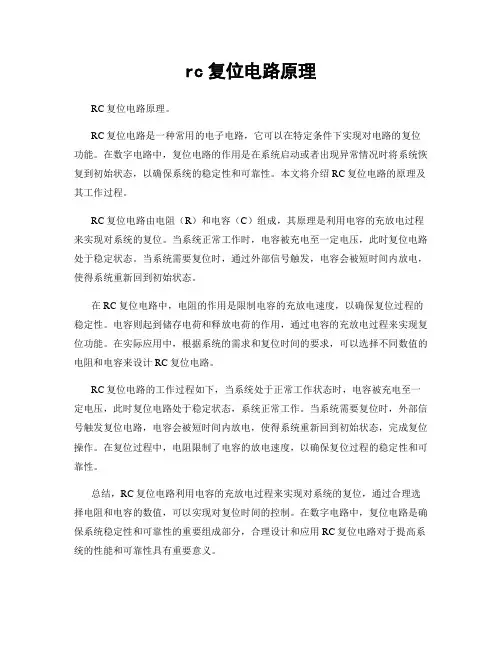

rc复位电路原理
RC复位电路原理。

RC复位电路是一种常用的电子电路，它可以在特定条件下实现对电路的复位功能。

在数字电路中，复位电路的作用是在系统启动或者出现异常情况时将系统恢复到初始状态，以确保系统的稳定性和可靠性。

本文将介绍RC复位电路的原理及其工作过程。

RC复位电路由电阻（R）和电容（C）组成，其原理是利用电容的充放电过程来实现对系统的复位。

当系统正常工作时，电容被充电至一定电压，此时复位电路处于稳定状态。

当系统需要复位时，通过外部信号触发，电容会被短时间内放电，使得系统重新回到初始状态。

在RC复位电路中，电阻的作用是限制电容的充放电速度，以确保复位过程的稳定性。

电容则起到储存电荷和释放电荷的作用，通过电容的充放电过程来实现复位功能。

在实际应用中，根据系统的需求和复位时间的要求，可以选择不同数值的电阻和电容来设计RC复位电路。

RC复位电路的工作过程如下，当系统处于正常工作状态时，电容被充电至一定电压，此时复位电路处于稳定状态，系统正常工作。

当系统需要复位时，外部信号触发复位电路，电容会被短时间内放电，使得系统重新回到初始状态，完成复位操作。

在复位过程中，电阻限制了电容的放电速度，以确保复位过程的稳定性和可靠性。

总结，RC复位电路利用电容的充放电过程来实现对系统的复位，通过合理选择电阻和电容的数值，可以实现对复位时间的控制。

在数字电路中，复位电路是确保系统稳定性和可靠性的重要组成部分，合理设计和应用RC复位电路对于提高系统的性能和可靠性具有重要意义。

rc复位电路并联二极管
RC复位电路是一种常见的电路设计，用于将电路从故障或异常状态恢复到正常状态。

这种电路由一个电阻R和一个电容C组成，通常与并联二极管一起使用。

在电路正常工作时，电容C会被充电，并在故障或异常情况下释放其能量，使电路恢复正常。

并联二极管的作用是保护电路，防止在电源电压上升或下降时对电容进行反向充电。

RC复位电路并联二极管的设计需要考虑多种因素，如电容和电阻的选择、二极管的额定电压和电流以及电路的负载特性等。

正确设计和使用这种电路可以有效提高电路的可靠性和稳定性，避免故障和损坏。

- 1 -。

rc电路的工作原理
RC电路是由电阻（R）和电容（C）组成的电路。

其工作原理基于电容器的充放电过程。

当电路中的电压源施加电压时，电容器开始充电。

在充电过程中，电流会流经电阻和电容器，但电流的强度会逐渐减小，直到电容器充满电荷为止。

电容器的充电过程可以用以下公式来描述：I = V/R × (1 - e^(-t/RC))，其中I表示电流强度，V表示电压源提供的电压，R表示电阻的阻值，C表示电容器的电容值，t表示时间。

当电容器充满电荷后，它将储存这些电荷，并且可以在电路中放电。

在放电过程中，电容器会释放电荷，导致电压下降。

放电过程可以用以下公式来描述：V = V0 × e^(-t/RC)，其中V
表示电容器上的电压，V0表示电容器充满电荷后的电压，t表示时间。

根据RC电路的工作原理，我们可以利用电容器的充放电特性来实现一些实用的功能，如信号滤波、延时、振荡等。

在不同的电路配置和元件参数下，RC电路可以产生不同的响应和效果。

51单片机几种实用的复位电路设计
51单片机是一种广泛应用于嵌入式系统的芯片，其稳定性和
可靠性非常重要。

复位电路是保证单片机正常工作的核心部分，如果该电路不正确设计，那么就可能会导致单片机出现故障，影响整个系统的稳定性。

本文将介绍几种51单片机常用的复
位电路设计，希望对读者有所帮助。

1. 基于RC电路的复位电路
这种设计是比较简单和常见的复位电路，在实际应用中也被广泛使用。

这种电路的原理基于RC电路的分时常数，因此当电
源电压出现波动或者干扰时，可以通过RC冲放来稳定电压并
保证单片机正常工作。

2. 基于电容的复位电路
这种设计是直接通过电容来实现复位电路的设计，相比上一种设计方法，更加精确和稳定。

当电源电压出现干扰时，可以通过电容来缓解电压的变化，从而使单片机能够正常工作。

3. 基于外部看门狗的复位电路
这种设计方法是通过在单片机的外部添加看门狗芯片来实现复位电路的设计。

在这个设计中，看门狗芯片会不断检测单片机的运行状态，如果发现单片机出现故障，那么就会触发复位操作，从而使整个系统恢复正常工作。

4. 基于软件的复位电路
这种设计方法是通过编写软件代码来实现复位电路的设计。

在这个设计中，程序会不断检测单片机的运行状态，如果发现单
片机出现故障，那么就会触发复位操作，从而保证整个系统的稳定性。

总之，复位电路是保证单片机正常工作的核心部分，其设计必须合理、稳定，才能保障系统的可靠性。

因此，在实际应用中，需要选择合适的方法来实现复位电路的设计，从而保证系统的正常运行。

rc低电平复位电路RC低电平复位电路是一种常见的电路设计，用于将电路恢复到初始状态。

在本文中，我们将详细讨论RC低电平复位电路的工作原理和应用。

RC低电平复位电路由一个电阻（R）和一个电容（C）组成，同时连接到电源和待复位的电路。

当电源打开时，电容开始充电，电阻通过电流限制电容充电速度。

当电容充电到一定电压（低于电源电压）时，电路处于复位状态。

该电路的工作原理是基于电容充电和放电过程的特性。

当电源打开时，电容开始充电，电流通过电阻进入电容，导致电压逐渐上升。

由于电容的特性，电压上升的速度逐渐减慢。

当电压达到一定值时，电流几乎停止流动，电压稳定在一个较低的水平。

这个电压水平就是复位电压。

当需要复位电路时，可以通过将复位信号接地，即将信号线与地连接。

这样做会导致电容上的电压瞬间下降，电路进入复位状态。

在复位状态下，电容会通过电阻放电，电压逐渐恢复到初始状态，电路也逐渐恢复正常工作状态。

RC低电平复位电路常用于数字电路和微控制器系统中，用于保证系统在开机时能够进入初始状态。

当系统需要进行软件或硬件复位时，可以通过将复位信号接地来触发复位操作。

复位操作将清除系统的状态，并将其恢复到初始状态，以确保系统的稳定性和可靠性。

RC低电平复位电路还可以用于电源监测和电源故障保护。

通过监测复位电路的工作状态，可以检测到电源电压异常或电源故障，并及时采取相应的措施。

例如，当电源电压低于某个阈值时，可以触发复位操作，以避免系统运行在不稳定的电压下。

需要注意的是，RC低电平复位电路的设计需要根据具体的应用场景和要求进行调整。

电阻和电容的数值选择会影响电路的响应速度和复位电压的稳定性。

因此，在设计过程中，需要根据实际情况进行合理的选择和优化。

RC低电平复位电路是一种常见且实用的电路设计，在数字电路和微控制器系统中具有广泛的应用。

通过合理设计和调整电阻和电容的数值，可以实现可靠的复位功能，保证系统在开机时能够进入初始状态，并提供电源监测和故障保护功能。

复位电路工作原理
带微控制器,CPU,单片离不开复位电路.
复位电路是单片机正常工作3个条件之一,它关系到系统能否正常稳定工作.
1)最简单RC复位.
左边电路低电平复位,上电瞬间利用电容C上两端电压不能突变原理,给电容充电,随着充电时间增加RESEST上电压升高,完成延迟复位.
右边电路高电平复位,上电瞬间利用电容C上两端电压不能突变原理,给电容充电,随着充电时间增加RESEST上电压降低一直到零,完成延迟复位.
这种电路成本便宜,复位时间不够精确.可靠性较低.电压瞬间跌落到复位电压临界点,可能会出现CPU工作异常.
有些刚入门的朋友也许会说:怎么有的单片外围看不到复位电路.有些单片机把复位电路集成,有的复位只需外接一个电容就行了.
2)稳压二极管和三极管复位.
这种复位线路利用ZD压降,让三极管延时饱和导通,给系统复位.这个三极管工作在三种状态:截止,放大,饱和.参考波形分析.
这重复位线路比RC电路可靠,成本也相应高一些,复位时间不够精确.
3)专用复位IC,也有人称CPU电压检测IC.3.3V低于CPU正常工作电压时,IC发出复位脉冲,强制CPU复位,当电压正常时,CPU重新开始正常工作。

这种电路有比稳压二极管和三极管复位,RC复位精确的高低电平,当然成本也就最搞.高低电平复位时间具体多少,复位开始电压,依据系统选择.。

复位电路原理范文复位电路是一种重要的电子电路，用于在电气设备中实现系统的复位操作。

复位是指将电路或系统状态恢复到初始状态，以确保设备的正常运行。

1.触发器：触发器是复位电路中的核心组件。

它是一种特殊的电路，根据输入信号的变化将输出信号保持在一个稳定的状态。

常见的触发器包括SR触发器、D触发器、JK触发器等。

2.复位信号输入：复位电路需要一个用于输入复位信号的引脚。

当该引脚接收到有效的复位信号时，触发器产生特定的输出信号。

复位信号可以是一个脉冲信号、一个高电平信号或一个低电平信号，具体取决于系统设计的要求。

3.输出信号控制：复位电路的输出信号可以用于控制系统内的其他电路元件或电子器件。

输出信号可以使其他电路模块恢复到初始状态，或者触发一系列复位操作，例如清除寄存器、关闭开关等。

根据电子设备的具体需求，复位电路可以采用不同的工作原理。

以下是几种常见的复位电路原理：1.基于RC网络的复位电路：这种电路利用了RC网络的充放电特性。

当复位信号输入时，电容器开始充电，根据充电时间常数的设定，当电容器充电到一定电压时，触发器产生复位信号。

这种复位电路适用于需要一定时间延迟的复位场景，例如CPU复位电路。

2.基于比较器的复位电路：这种电路利用了比较器的输入不平衡现象。

比较器的两个输入引脚接收到的电压信号不相等时，输出信号会发生变化。

当复位信号输入时，通过比较器将两个输入信号进行比较，在不平衡情况下触发输出信号变化。

这种复位电路适用于需要高精度比较的场景，例如ADC转换器复位电路。

3.基于监视芯片的复位电路：这种电路通过监视芯片来对系统进行复位操作。

监视芯片可以监测电压、温度等系统参数，并根据设定阈值对系统进行监控。

当监测到异常情况时，监视芯片会生成复位信号，使系统恢复到初始状态。

这种复位电路适用于要求高稳定性和可靠性的系统，例如嵌入式系统。

总的来说，复位电路是一种实现系统复位的重要电子电路。

它可以通过改变电路特定位置上的电压信号，将电路的状态恢复到初始状态。

三位自复位开关原理
自复位开关是一种常见的电子元件，它可以在被触发后自动恢复到初始状态。

在自动控制系统和电路中广泛应用。

本文介绍了三种常见的自复位开关原理。

1. RC电路自复位开关原理
RC电路是由电阻和电容器组成的简单电路。

在RC电路自复位开关中，电容的充放电状态决定了开关的状态。

当触发电压到达电容的放电电压时，电容开始放电，使开关断开。

当电容的电压下降到一定程度时，开关重新闭合，电容开始充电。

这样，开关就自动复位了。

2. 555定时器自复位开关原理
555定时器是一种常用的集成电路，具有多种功能。

在555定时器自复位开关中，通过设置定时器的阈值和触发电压，可以控制开关的触发和复位。

当触发电压达到阈值时，开关断开，定时器开始计时。

当时间到达设定值时，开关重新闭合，定时器复位。

3. 磁簧自复位开关原理
磁簧是一种特殊的磁性材料，具有可逆性。

在磁簧自复位开关中，磁簧被放置在一个磁场中，当外力作用于磁簧时，磁簧的形态发生改变，使开关断开。

当外力消失时，磁簧自动恢复原状，使开关闭合。

这样，开关就自动复位了。

以上三种自复位开关原理都有其特点和适用范围。

在实际应用中，应根据需要选择合适的开关类型和原理。

- 1 -。

rc电路工作原理RC电路是一种由电阻和电容器组成的电路，它的工作原理是基于电阻和电容器的特性相互作用来实现信号的滤波和延时。

在RC电路中，电阻和电容器分别负责限制电流和存储电荷，从而实现对信号的处理和传输。

RC电路的工作原理可以分为两个方面来解释，即直流电路和交流电路。

我们来看直流电路中的RC电路。

在直流电路中，电流是恒定的，不随时间变化。

当一个直流电压源连接到RC电路中时，电压会通过电阻和电容器进行分配。

由于电容器的特性，初始时电容器处于未充电状态，电流会通过电阻流入电容器，电容器开始充电。

随着时间的推移，电容器内的电荷逐渐增加，电压也逐渐增大，直到达到与电压源相等的电压。

这个过程称为RC电路的充电过程。

当电容器充满电荷后，电流不再流入电容器，电路处于稳态，电容器的电压保持不变。

接下来，我们来看交流电路中的RC电路。

在交流电路中，电流和电压随时间变化，呈现正弦波的形式。

当一个交流电压源连接到RC 电路中时，电流和电压会周期性地在电阻和电容器之间交换。

由于电容器的特性，电流会先流入电容器进行充电，然后电流会从电容器流入电阻进行放电。

这个过程会一直循环进行，形成一个周期性的电流和电压变化。

根据电容器和电阻的数值不同，RC电路可以实现对交流信号的滤波功能。

当电容器的容值较大时，电容器会对高频信号形成阻碍，使其难以通过电路；而对于低频信号，则会相对容易通过电路。

这样就实现了对信号的滤波作用。

除了滤波功能，RC电路还可以实现延时功能。

当一个脉冲信号经过RC电路时，由于电容器的充放电过程，信号的上升沿和下降沿会被延时。

延时的时间取决于电容器的容值和电阻的阻值。

因此，通过调整电容器和电阻的数值，可以实现对信号延时的控制。

总结起来，RC电路的工作原理是基于电阻和电容器的特性相互作用来实现信号的滤波和延时。

在直流电路中，通过电容器的充电过程实现对电压的稳定；在交流电路中，通过电容器的充放电过程实现对信号的滤波。
