非标类配电箱设计参考标准汇总

非标配电箱设计参考标准（不含户箱）版本：012012年11月目录1 非标配电箱（柜）壳体标准--------------------------------------------------------3 1.1明装挂墙配电箱-----------------------------------------------------------------------31.2配电箱（柜）尺寸及设计参考标准-----------------------------------------------32 非标配电箱（柜）电器元件整体布置--------------------------------------------3 2.1元件布置的主要目的----------------------------------------------------------------- 3 2.2 元件布置的排布次序-----------------------------------------------------------------3 2.3元件水平方向布置的位置要求------------------------------------------------------42.4元件垂直方向布置的位置要求------------------------------------------------------63 非标配电箱（柜）电器元件附件规格--------------------------------------------- 9 3.1进出线延伸排---------------------------------------------------------------------------9 3.2塑壳断路器支架或绝缘板（挂墙明装）------------------------------------------9 3.3有机玻璃安全防护板-----------------------------------------------------------------10 4非标配电箱电气元器件及线路标示标准------------------------------------------- 10 5非标配电箱接线工艺------------------------------------------------------------------- 111非标配电箱壳体标准1.1 明装挂墙配电箱：配电箱（柜）满足下列任一要求时采用落地配电柜：1.1.1 宽度尺寸﹥800mm；1.1.2 高度﹥1200mm；1.1.3 厚度﹥300mm；1.1.4 进线总开关﹥315A；1.2 配电箱（柜）尺寸及设计参考标准1.2.1 落地配电柜高度≤2200mm；1.2.2 落地配电柜宽度≤1300mm；1.2.3 落地配电柜宽度﹥800mm时采用双开门设计；1.2.4 挂墙配电箱宽度﹥600mm时采用双开门设计；2 非标配电箱（柜）电器元件整体布置2.1 元件布置的主要目的：2.1.1在满足客户进出线位置够用、满足公司布线位置够用的前提下，尽可能保持内部空间的紧凑，控制整体尺寸。

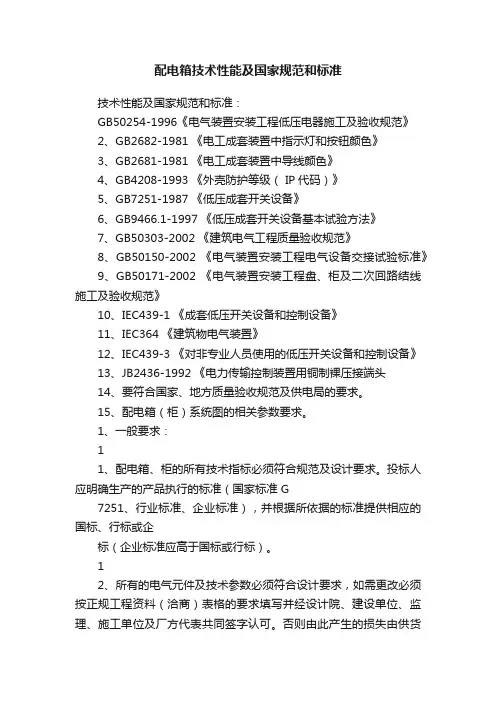

配电箱技术性能及国家规范和标准技术性能及国家规范和标准：GB50254-1996《电气装置安装工程低压电器施工及验收规范》2、GB2682-1981 《电工成套装置中指示灯和按钮颜色》3、GB2681-1981 《电工成套装置中导线颜色》4、GB4208-1993 《外壳防护等级（ IP代码）》5、GB7251-1987 《低压成套开关设备》6、GB9466.1-1997 《低压成套开关设备基本试验方法》7、GB50303-2002 《建筑电气工程质量验收规范》8、GB50150-2002 《电气装置安装工程电气设备交接试验标准》9、GB50171-2002 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》10、IEC439-1 《成套低压开关设备和控制设备》11、IEC364 《建筑物电气装置》12、IEC439-3 《对非专业人员使用的低压开关设备和控制设备》13、JB2436-1992 《电力传输控制装置用铜制裸压接端头14、要符合国家、地方质量验收规范及供电局的要求。

15、配电箱（柜）系统图的相关参数要求。

1、一般要求：11、配电箱、柜的所有技术指标必须符合规范及设计要求。

投标人应明确生产的产品执行的标准（国家标准 G7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。

12、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。

否则由此产生的损失由供货单位负责。

13、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。

2、箱（柜）体部分：2.1 配电箱、柜的板材的各种指标必须符合国家的有关要求。

所有配电箱、柜要求采用符合国家标准的冷轧钢板。

落地柜用厚冷轧板制作，照明配电箱及控制箱大于等于的用厚冷轧钢板、小于的用厚冷轧钢板制做。

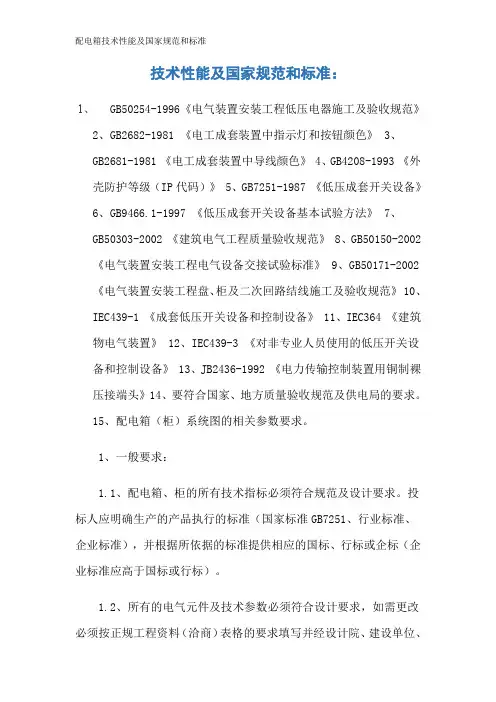

技术性能及国家规范和标准：1、GB50254-1996《电气装置安装工程低压电器施工及验收规范》2、GB2682-1981 《电工成套装置中指示灯和按钮颜色》3、GB2681-1981 《电工成套装置中导线颜色》 4、GB4208-1993 《外壳防护等级（IP代码）》 5、GB7251-1987 《低压成套开关设备》6、GB9466.1-1997 《低压成套开关设备基本试验方法》7、GB50303-2002 《建筑电气工程质量验收规范》 8、GB50150-2002 《电气装置安装工程电气设备交接试验标准》 9、GB50171-2002 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》 10、IEC439-1 《成套低压开关设备和控制设备》 11、IEC364 《建筑物电气装置》 12、IEC439-3 《对非专业人员使用的低压开关设备和控制设备》 13、JB2436-1992 《电力传输控制装置用铜制裸压接端头》14、要符合国家、地方质量验收规范及供电局的要求。

15、配电箱（柜）系统图的相关参数要求。

1、一般要求：1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。

投标人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。

1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。

否则由此产生的损失由供货单位负责。

1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。

2、箱（柜）体部分：2.1配电箱、柜的板材的各种指标必须符合国家的有关要求。

所有配电箱、柜要求采用符合国家标准的冷轧钢板。

落地柜用厚冷轧板制作，照明配电箱及控制箱大于等于的用厚冷轧钢板、小于的用厚冷轧钢板制做。

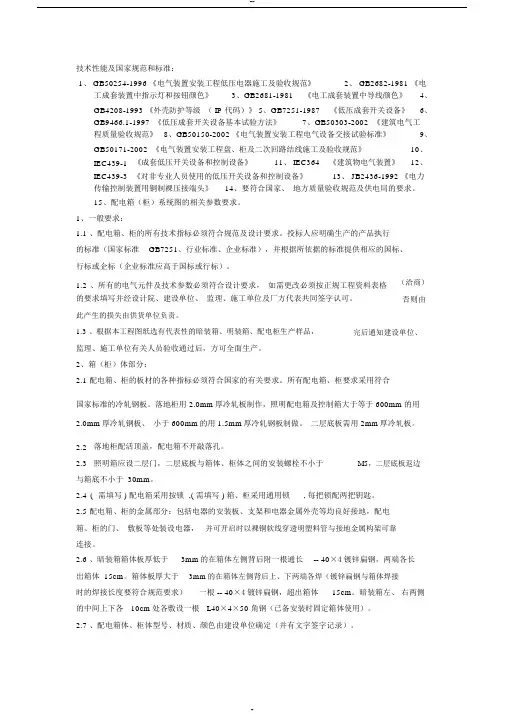

技术性能及国家规范和标准：1、 GB50254-1996 《电气装置安装工程低压电器施工及验收规范》2、 GB2682-1981《电工成套装置中指示灯和按钮颜色》3、GB2681-1981《电工成套装置中导线颜色》4、GB4208-1993 《外壳防护等级（ IP 代码）》 5、GB7251-1987《低压成套开关设备》6、GB9466.1-1997 《低压成套开关设备基本试验方法》7、GB50303-2002 《建筑电气工程质量验收规范》 8、GB50150-2002 《电气装置安装工程电气设备交接试验标准》9、GB50171-2002 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》10、IEC439-1《成套低压开关设备和控制设备》11、 IEC364《建筑物电气装置》12、IEC439-3《对非专业人员使用的低压开关设备和控制设备》13、 JB2436-1992 《电力传输控制装置用铜制裸压接端头》14、要符合国家、地方质量验收规范及供电局的要求。

15、配电箱（柜）系统图的相关参数要求。

1、一般要求：1.1 、配电箱、柜的所有技术指标必须符合规范及设计要求。

投标人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。

1.2 、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。

（洽商）否则由此产生的损失由供货单位负责。

1.3 、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。

2、箱（柜）体部分：2.1 配电箱、柜的板材的各种指标必须符合国家的有关要求。

所有配电箱、柜要求采用符合国家标准的冷轧钢板。

落地柜用 2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于 600mm 的用2.0mm厚冷轧钢板、小于 600mm的用 1.5mm厚冷轧钢板制做。

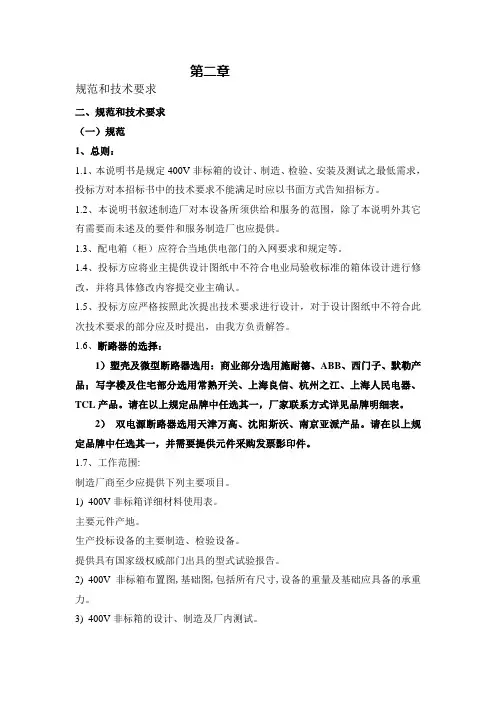

第二章规范和技术要求二、规范和技术要求（一）规范1、总则：1.1、本说明书是规定400V非标箱的设计、制造、检验、安装及测试之最低需求，投标方对本招标书中的技术要求不能满足时应以书面方式告知招标方。

1.2、本说明书叙述制造厂对本设备所须供给和服务的范围，除了本说明外其它有需要而未述及的要件和服务制造厂也应提供。

1.3、配电箱（柜）应符合当地供电部门的入网要求和规定等。

1.4、投标方应将业主提供设计图纸中不符合电业局验收标准的箱体设计进行修改，并将具体修改内容提交业主确认。

1.5、投标方应严格按照此次提出技术要求进行设计，对于设计图纸中不符合此次技术要求的部分应及时提出，由我方负责解答。

1.6、断路器的选择：1）塑壳及微型断路器选用：商业部分选用施耐德、ABB、西门子、默勒产品；写字楼及住宅部分选用常熟开关、上海良信、杭州之江、上海人民电器、TCL产品。

请在以上规定品牌中任选其一，厂家联系方式详见品牌明细表。

2）双电源断路器选用天津万高、沈阳斯沃、南京亚派产品。

请在以上规定品牌中任选其一，并需要提供元件采购发票影印件。

1.7、工作范围:制造厂商至少应提供下列主要项目。

1) 400V非标箱详细材料使用表。

主要元件产地。

生产投标设备的主要制造、检验设备。

提供具有国家级权威部门出具的型式试验报告。

2) 400V非标箱布置图,基础图,包括所有尺寸,设备的重量及基础应具备的承重力。

3) 400V非标箱的设计、制造及厂内测试。

4) 备品备件清单（二年）和必需操作工具。

5) 提供包装、运送、并卸货至指定的现场。

6）负责协助其它机电承包方安装、接驳三相五线封闭母线槽。

7) 负责现场指导安装、测试及通过质量验收。

2、标准和法规：400V非标箱的设计、组装、测试及检验应符合下列标准最新版的有关规定。

2.1、GB7251.1-2005《低压成套开关设备和控制设备》；2.2、EC60439.1-1999《低压成套开关设备和控制设备》；2.3、《低压配电设计规范》GB50054-95；2.4、《供配电系统设计规范》GB50052-95；2.5、《民用建筑电气设计规范》JGJ 16-2008；2.6、《电力工程电缆设计规范》GB50217-94；2.7、《建筑物防雷设计规范》GB50057-94；2.8、《建筑物电子信息系统防雷技术规范》GB50343-2004；2.9、《电气装置安装工程施工及验收规范》GB50254~59-03。

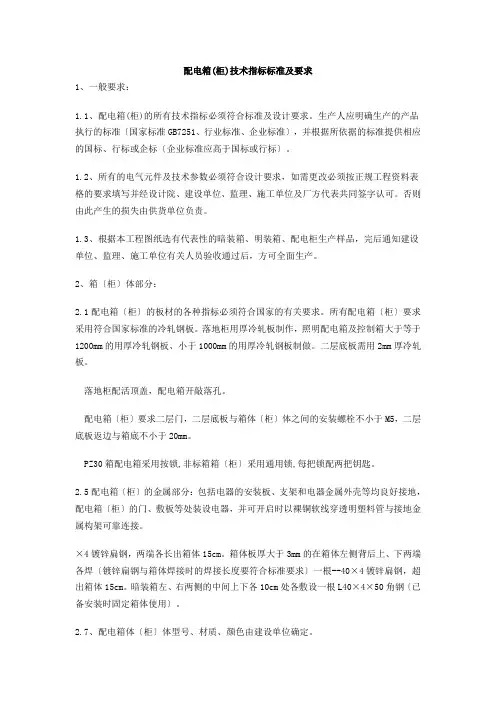

配电箱(柜)技术指标标准及要求1、一般要求：1.1、配电箱(柜)的所有技术指标必须符合标准及设计要求。

生产人应明确生产的产品执行的标准〔国家标准GB7251、行业标准、企业标准〕，并根据所依据的标准提供相应的国标、行标或企标〔企业标准应高于国标或行标〕。

1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。

否则由此产生的损失由供货单位负责。

1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。

2、箱〔柜〕体部分：2.1配电箱〔柜〕的板材的各种指标必须符合国家的有关要求。

所有配电箱〔柜〕要求采用符合国家标准的冷轧钢板。

落地柜用厚冷轧板制作，照明配电箱及控制箱大于等于1200mm的用厚冷轧钢板、小于1000mm的用厚冷轧钢板制做。

二层底板需用2mm厚冷轧板。

落地柜配活顶盖，配电箱开敲落孔。

配电箱〔柜〕要求二层门，二层底板与箱体〔柜〕体之间的安装螺栓不小于M5，二层底板返边与箱底不小于20mm。

PZ30箱配电箱采用按锁,非标箱箱〔柜〕采用通用锁,每把锁配两把钥匙。

2.5配电箱〔柜〕的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱〔柜〕的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。

×4镀锌扁钢，两端各长出箱体15cm。

箱体板厚大于3mm的在箱体左侧背后上、下两端各焊〔镀锌扁钢与箱体焊接时的焊接长度要符合标准要求〕一根--40×4镀锌扁钢，超出箱体15cm。

暗装箱左、右两侧的中间上下各10cm处各敷设一根L40×4×50角钢〔已备安装时固定箱体使用〕。

2.7、配电箱体〔柜〕体型号、材质、颜色由建设单位确定。

2.8、两台或两台以上的配电箱〔柜〕相邻敷设时，箱〔柜〕的高度、厚度应一致。

配电箱国家标准一、概述配电箱是一种用于电能分配、控制和保护的设备，广泛应用于住宅、商业建筑和工业场所。

为了确保配电箱的安全可靠运行，各国制定了配电箱相关的国家标准。

本文将介绍配电箱国家标准的主要内容和要求。

二、国家标准及其适用范围不同国家和地区会制定适用于本地区的配电箱国家标准。

以下列举了一些国家的配电箱国家标准：•美国：NEC（National Electrical Code）•欧洲：IEC（International Electrotechnical Commission）、EN（European Norms）•中国：GB（国家标准）这些国家标准主要规定了配电箱的设计、制造、安装和使用的要求，以及对各种电气参数、材料和设备的限制等。

1. 配电箱结构配电箱应具备合理的结构设计，方便安装和维修。

箱体应具有足够的强度和刚度，能够承受电气设备和负载的重量。

配电箱的进出线口应安装密封装置，以防止火灾和电击事故的发生。

2. 电气参数配电箱应满足国家标准对电气参数的要求。

例如，额定电流、额定电压、额定频率等。

同时，配电箱应具备电气设备安全性能的保护措施，如过载保护、短路保护、漏电保护等。

3. 材料和设备配电箱的材料和设备应符合国家标准对其性能和质量的要求。

例如，配电箱的外壳应采用耐腐蚀、防火材料制造，并具备良好的绝缘性能。

开关设备、接线端子等应采用合适的材料和规格，能够承受预期的电流和电压。

1. 生产工艺配电箱的生产应按照国家标准的要求进行。

生产工艺应合理，设备应具备相应的生产能力和质量保证措施。

在生产过程中，应采取措施保证配电箱的品质，并进行相应的检测和测试。

2. 标识和说明书配电箱应在显眼位置标明产品型号、额定电流、额定电压等重要信息。

同时，应附带产品说明书，包含有关配电箱的安装、使用和维护的详细说明。

3. 质量控制配电箱的制造应建立完善的质量管理体系，确保产品的质量符合国家标准和用户要求。

制造商应对原材料、中间产品和成品进行质量检验，确保产品无缺陷。

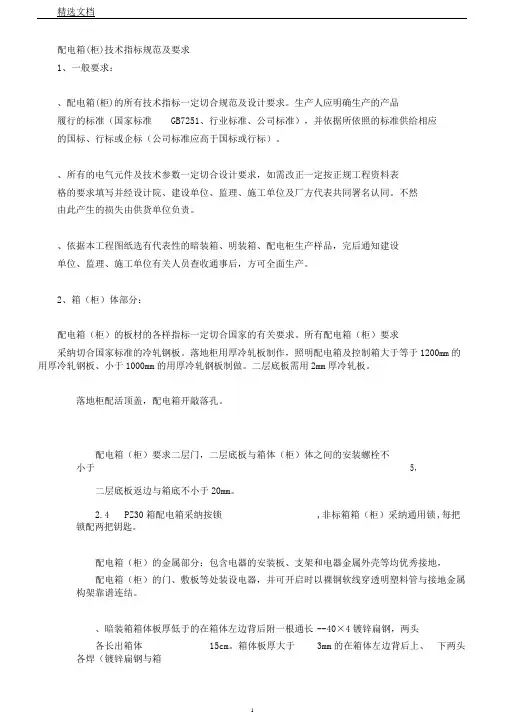

配电箱(柜)技术指标规范及要求1、一般要求：、配电箱(柜)的所有技术指标一定切合规范及设计要求。

生产人应明确生产的产品履行的标准（国家标准GB7251、行业标准、公司标准），并依据所依照的标准供给相应的国标、行标或企标（公司标准应高于国标或行标）。

、所有的电气元件及技术参数一定切合设计要求，如需改正一定按正规工程资料表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同署名认同。

不然由此产生的损失由供货单位负责。

、依据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员查收通事后，方可全面生产。

2、箱（柜）体部分：配电箱（柜）的板材的各样指标一定切合国家的有关要求。

所有配电箱（柜）要求采纳切合国家标准的冷轧钢板。

落地柜用厚冷轧板制作，照明配电箱及控制箱大于等于1200mm的用厚冷轧钢板、小于1000mm的用厚冷轧钢板制做。

二层底板需用2mm厚冷轧板。

落地柜配活顶盖，配电箱开敲落孔。

配电箱（柜）要求二层门，二层底板与箱体（柜）体之间的安装螺栓不小于M 5，二层底板返边与箱底不小于20mm。

2.4 PZ30箱配电箱采纳按锁,非标箱箱（柜）采纳通用锁,每把锁配两把钥匙。

配电箱（柜）的金属部分：包含电器的安装板、支架和电器金属外壳等均优秀接地，配电箱（柜）的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架靠谱连结。

、暗装箱箱体板厚低于的在箱体左边背后附一根通长 --40×4镀锌扁钢，两头各长出箱体15cm。

箱体板厚大于3mm的在箱体左边背后上、下两头各焊（镀锌扁钢与箱体焊接时的焊接长度要切合规范要求）一根--40×4镀锌扁钢，高出箱体15cm。

暗装箱左、右双侧的中间上下各10cm处各敷设一根L40×4×50角钢（已备安装时固定箱体使用）。

、配电箱体（柜）体型号、材质、颜色由建设单位确立。

、两台或两台以上的配电箱（柜）相邻敷设时，箱（柜）的高度、厚度应一致。

技术性能及国家规范和标准：1、GB50254-1996《电气装置安装工程低压电器施工及验收规范》2、GB2682-1981 《电工成套装置中指示灯和按钮颜色》3、GB2681-1981 《电工成套装置中导线颜色》4、GB4208-1993 《外壳防护等级（IP代码）》5、GB7251-1987 《低压成套开关设备》6、GB9466.1-1997 《低压成套开关设备基本试验方法》7、GB50303-2002 《建筑电气工程质量验收规范》8、GB50150-2002 《电气装置安装工程电气设备交接试验标准》9、GB50171-2002 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》10、IEC439-1 《成套低压开关设备和控制设备》11、IEC364 《建筑物电气装置》12、IEC439-3 《对非专业人员使用的低压开关设备和控制设备》13、JB2436-1992 《电力传输控制装置用铜制裸压接端头》14、要符合国家、地方质量验收规范及供电局的要求。

15、配电箱（柜）系统图的相关参数要求。

1、一般要求：1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。

投标人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。

1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。

否则由此产生的损失由供货单位负责。

1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。

2、箱（柜）体部分：2.1配电箱、柜的板材的各种指标必须符合国家的有关要求。

所有配电箱、柜要求采用符合国家标准的冷轧钢板。

落地柜用 2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于600mm 的用2.0mm厚冷轧钢板、小于600mm的用 1.5mm厚冷轧钢板制做。

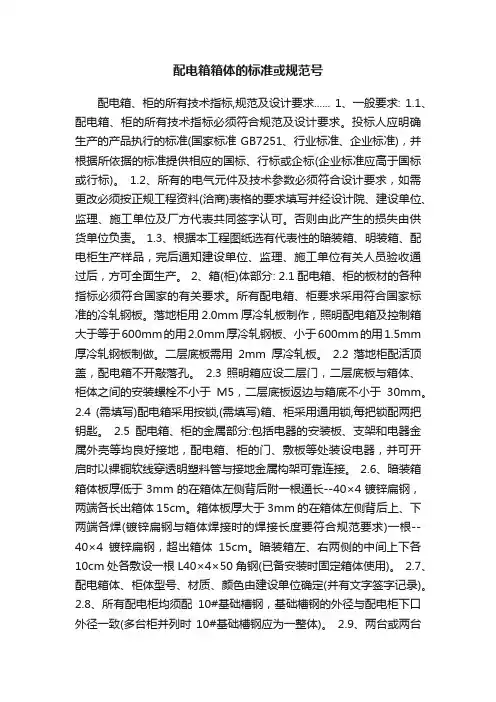

配电箱箱体的标准或规范号配电箱、柜的所有技术指标,规范及设计要求...... 1、一般要求: 1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。

投标人应明确生产的产品执行的标准(国家标准GB7251、行业标准、企业标准)，并根据所依据的标准提供相应的国标、行标或企标(企业标准应高于国标或行标)。

1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料(洽商)表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。

否则由此产生的损失由供货单位负责。

1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。

2、箱(柜)体部分: 2.1配电箱、柜的板材的各种指标必须符合国家的有关要求。

所有配电箱、柜要求采用符合国家标准的冷轧钢板。

落地柜用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于600mm的用2.0mm厚冷轧钢板、小于600mm的用1.5mm 厚冷轧钢板制做。

二层底板需用2mm厚冷轧板。

2.2 落地柜配活顶盖，配电箱不开敲落孔。

2.3 照明箱应设二层门，二层底板与箱体、柜体之间的安装螺栓不小于M5，二层底板返边与箱底不小于30mm。

2.4 (需填写)配电箱采用按锁,(需填写)箱、柜采用通用锁,每把锁配两把钥匙。

2.5配电箱、柜的金属部分:包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱、柜的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。

2.6、暗装箱箱体板厚低于3mm的在箱体左侧背后附一根通长--40×4镀锌扁钢，两端各长出箱体15cm。

箱体板厚大于3mm的在箱体左侧背后上、下两端各焊(镀锌扁钢与箱体焊接时的焊接长度要符合规范要求)一根--40×4镀锌扁钢，超出箱体15cm。

暗装箱左、右两侧的中间上下各10cm处各敷设一根L40×4×50角钢(已备安装时固定箱体使用)。

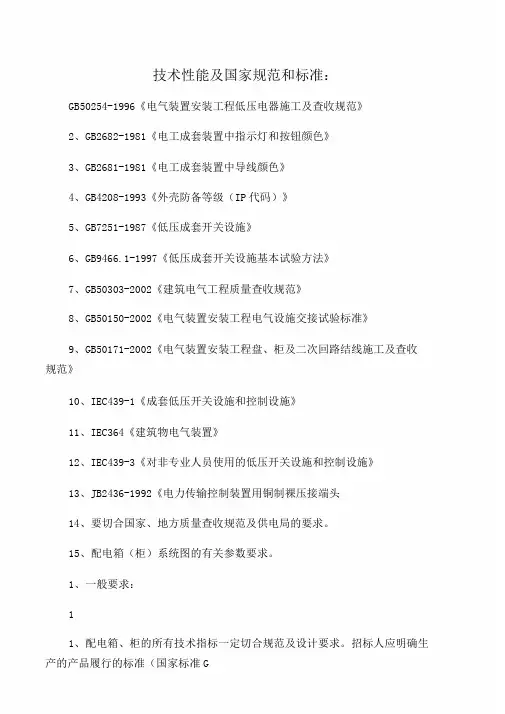

技术性能及国家规范和标准：GB50254-1996《电气装置安装工程低压电器施工及查收规范》2、GB2682-1981《电工成套装置中指示灯和按钮颜色》3、GB2681-1981《电工成套装置中导线颜色》4、GB4208-1993《外壳防备等级（IP代码）》5、GB7251-1987《低压成套开关设施》6、GB9466.1-1997《低压成套开关设施基本试验方法》7、GB50303-2002《建筑电气工程质量查收规范》8、GB50150-2002《电气装置安装工程电气设施交接试验标准》9、GB50171-2002《电气装置安装工程盘、柜及二次回路结线施工及查收规范》10、IEC439-1《成套低压开关设施和控制设施》11、IEC364《建筑物电气装置》12、IEC439-3《对非专业人员使用的低压开关设施和控制设施》13、JB2436-1992《电力传输控制装置用铜制裸压接端头14、要切合国家、地方质量查收规范及供电局的要求。

15、配电箱（柜）系统图的有关参数要求。

1、一般要求：11、配电箱、柜的所有技术指标一定切合规范及设计要求。

招标人应明确生产的产品履行的标准（国家标准G1/57251、行业标准、公司标准），并依据所依照的标准供给相应的国标、行标或企标（公司标准应高于国标或行标）。

12、所有的电气元件及技术参数一定切合设计要求，如需改正一定按正规工程资料（洽谈）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同署名认同。

不然由此产生的损失由供货单位负责。

13、依据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员查收通事后，方可全面生产。

2、箱（柜）体部分：2.1配电箱、柜的板材的各样指标一定切合国家的有关要求。

所有配电箱、柜要求采纳切合国家标准的冷轧钢板。

落地柜用厚冷轧板制作，照明配电箱及控制箱大于等于的用厚冷轧钢板、小于的用厚冷轧钢板制做。

技术性能及国家规范和标准：1、GB50254-1996《电气装置安装工程低压电器施工及验收规范》2、GB2682-1981 《电工成套装置中指示灯和按钮颜色》3、GB2681-1981 《电工成套装置中导线颜色》4、GB4208-1993 《外壳防护等级（IP代码）》5、GB7251-1987 《低压成套开关设备》6、GB9466.1-1997 《低压成套开关设备基本试验方法》7、GB50303-2002 《建筑电气工程质量验收规范》8、GB50150-2002 《电气装置安装工程电气设备交接试验标准》9、GB50171-2002 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》10、IEC439-1 《成套低压开关设备和控制设备》11、IEC364 《建筑物电气装置》12、IEC439-3 《对非专业人员使用的低压开关设备和控制设备》13、JB2436-1992 《电力传输控制装置用铜制裸压接端头》14、要符合国家、地方质量验收规范及供电局的要求。

15、配电箱（柜）系统图的相关参数要求。

1、一般要求：1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。

投标人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。

1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。

否则由此产生的损失由供货单位负责。

1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。

2、箱（柜）体部分：2.1配电箱、柜的板材的各种指标必须符合国家的有关要求。

所有配电箱、柜要求采用符合国家标准的冷轧钢板。

落地柜用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于600mm 的用2.0mm厚冷轧钢板、小于600mm的用1.5mm厚冷轧钢板制做。

精心整理非标配电箱设计参考标准2016年1月1非标配电箱壳体标准1.1明装挂墙配电箱：配电箱（柜）满足下列任一要求时采用落地配电柜：1.1.1宽度尺寸﹥800mm；1.1.高度1200m1.1.厚度300m1.1.进线总开关3151.配电箱（柜）尺寸及设计参考标1.2.落地配电柜高度2200m1.2.2落地配电柜宽度≤1300mm；1.2.3落地配电柜宽度﹥800mm时采用双开门设计；1.2.4挂墙配电箱宽度﹥600mm时采用双开门设计；2非标配电箱（柜）电器元件整体布置2.1元件布置的主要目的，尽可能保持内部空间的紧凑，控制整体尺寸。

2.1.2整齐美观，操作方便、安全，工艺合理和维护检修方便、安全。

2.2元件布置的排布次序：变更。

2.3元件水平方向布置的位置要求2.3.1本要求适用于一般情况，特殊情况（实际条件不允许或者照此布置空间精心整理利用不合理、不利于安装布线）除外。

2.3.2不论特殊情况还是一般情况，断路器布置必须满足客户有足够的进线或者出线位置，接线方便。

2.3.3断路器布置次序从左向右。

2.3.4一般情况下，配电箱（柜）的左侧位主要用于公司员工进出线、安装端子、中继、熔断器等电器元件，同时用于客户出二次回路线。

安装时保持主回路与二次回路不交叉，不飞线。

必须预留客户二次回路出线位，根据情况预50mm~150m净尺寸净尺寸指：此宽度的竖直空间内什么都没有2.3.一般情况下，配电箱（柜）的右侧位主要用于客户出主回路线，必须留客户主回路的出线位，根据情况预100mm~200m净尺寸净尺寸指：此宽度的竖直空间内什么都没有者稍稍偏离中间位置，原则上两侧不允许布置断路器，如果空间允许可以布置浪涌保护器回路以及其他电器元件。

2.3.7布置必须满足客户进线或者出线的方便。

2.3.8布置须满足视觉上的美观大方、上端面水平。

2.3.9微型断路器水平之间布置禁止因空间原因强行挤压成一排。

原则上将同壳架电流或者出线电缆规格相同、框架一样的断路器布置在一排。

配电箱(柜)技术指标规范及要求1、一般要求：、配电箱(柜)的所有技术指标一定切合规范及设计要求。

生产人应明确生产的产品履行的标准（国家标准GB7251、行业标准、公司标准），并依据所依照的标准供给相应的国标、行标或企标（公司标准应高于国标或行标）。

、所有的电气元件及技术参数一定切合设计要求，如需改正一定按正规工程资料表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同署名认同。

不然由此产生的损失由供货单位负责。

、依据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员查收通事后，方可全面生产。

2、箱（柜）体部分：配电箱（柜）的板材的各样指标一定切合国家的有关要求。

所有配电箱（柜）要求采纳切合国家标准的冷轧钢板。

落地柜用厚冷轧板制作，照明配电箱及控制箱大于等于1200mm的用厚冷轧钢板、小于1000mm的用厚冷轧钢板制做。

二层底板需用2mm厚冷轧板。

落地柜配活顶盖，配电箱开敲落孔。

配电箱（柜）要求二层门，二层底板与箱体（柜）体之间的安装螺栓不小于M 5，二层底板返边与箱底不小于20mm。

2.4 PZ30箱配电箱采纳按锁,非标箱箱（柜）采纳通用锁,每把锁配两把钥匙。

配电箱（柜）的金属部分：包含电器的安装板、支架和电器金属外壳等均优秀接地，配电箱（柜）的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架靠谱连结。

、暗装箱箱体板厚低于的在箱体左边背后附一根通长--40×4镀锌扁钢，两头各长出箱体15cm。

箱体板厚大于3mm的在箱体左边背后上、下两头各焊（镀锌扁钢与箱体焊接时的焊接长度要切合规范要求）一根--40×4镀锌扁钢，高出箱体15cm。

暗装箱左、右双侧的中间上下各L40×4×50角钢（已备安装时固定箱体使10cm处各敷设一根用）。

、配电箱体（柜）体型号、材质、颜色由建设单位确立。

、两台或两台以上的配电箱（柜）相邻敷设时，箱（柜）的高度、厚度应一致。

【电气类】非标设备设计通用技术要求规范展开全文所谓非标设备：不是按照国家颁布的统一的行业标准和规格制造的设备，而是根据自身或客户生产制程的要求，为达成节省人力，提升效率，提高品质等专门设计制造的设备。

为缩短设备开发周期，提升设备品质，设备制造单位必须制定通用的技术规范要求。

以下资料是根据网络资料整理，供参考。

一、技术要求（一）、操作面板1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。

2、指示灯要求设置齐全，不同功能的指示灯，使用不同颜色。

具体要求为：电源指示灯—绿色，状态灯—黄色，故障灯—红色。

3、按钮开关设置齐全，能够独立运行的部件，都应有相应的手动操作按钮。

4、急停按钮采用红色蘑菇头自锁按钮，连接常闭点。

5、操作面板上的指示灯、按钮开关等，要有明确的名称指示标牌,并要可靠固定。

标牌采用不锈钢刻字标牌。

6、设备自动运行时，在任何位置，按停止键设备停止后，都能用手动操作恢复到初始状态，并继续自动运行。

7、设备急停后，必须进行复位，才能进行手动操作；恢复到原位后，工作设备才可以再次自动运行。

8、操作面板打开时，应有防止操作面板打开过位、脱落的保护装置；操作面板的电线引线要可靠固定，并在打开过程中移动部位留有一定长度的余量。

9、操作台箱体结构、元件布置结构应便于维修及部件更换。

10、可移动式操作台必须单独内置或外置软地线。

11、对灰尘、水气、油污比较大的环境，操作台箱体要有良好的密封设施。

（二）、控制柜1、控制柜要有标牌，标明设备型号、电气容量等技术参数。

2、控制柜应有电源总开关，电源总开关操作手柄应设置在控制柜两端外侧。

3、控制柜应装设照明灯。

4、控制柜应有插座，2线，3线220V、5A以上的电源插座各一组。

5、控制柜的各个元件应有永久性标牌，并应与图纸的名称一致。

标牌位置不能贴在元件上，应就近合理布置。

6、控制柜元件布置位置应预留10%以上位置。

7、接线端子板的同一端子位置，最多接3根电线。
