通风、空调系统设备安装

7.32通风空调工程制作安装方案1、概况2、安装工程要求, 工作环境舒适性空调温度18-28℃, 相对湿度65%。

3、目标和范围本施工技术方案叙述了通风、空调系统设备、金属风管等施工步骤, 以求确保施工质量和工程进度, 指导工程施工顺利完成。

本方案适适用于本工程通风空调专业安装。

4、编制依据《通用和空调工程施工及验收规范》GB50243-97《工业设备及管道绝热工程施工及验收规范》GBJ126-89《通风和空调工程质量检验评定标准》GBJ304-88《组合式空调机组》GB/T14294-935、施工准备4.1人员配置施工人员应含有一定专业技能, 能使本系统安装质量达成技术规范要求, 本工程具体配置施工人员。

暖通专业工程师一名,4.2材料配置: 通风和空调制作安装使用材料、满足使用附出厂合格证或质量判定文件, 对制作风管及部件用镀锌板、碳钢板、不锈钢板等材料表面应光滑、洁净、平整、无锈蚀、无锌层剥落, 镀锌层厚度满足0.02mm。

型钢应等型、均匀、不应有裂纹、气泡、凹凸等质量缺点。

4.4.1环境配置:4.4.2现场配置有通风管道加工车间, 组成制作风管、法兰能力, 配电设施完好；4.4.3车间内备满足使用确实通风加工设备, 机械性能和电气运转良好；4.4.4要有堆放保管成品风管成品场地, 和通到施工地点道路要保持通畅；4.4.5暖通设备基础、风管托架基础, 经相关部门验收后, 方可安装；4.4.6风管安装现场应含有安装条件。

6、操作步骤6制作安装关键点6.1板材划线下料6.2风管在划线下料前, 应依据设计要求, 图纸会审统计、施工验收规范等技术文件, 结合现场实测数据进行查对, 以确保尺寸正确性。

6.3板材机械剪切6.4板材机械剪切时, 应精心操作, 避免剪切歪斜现象, 剪后板件, 应做好显著标识。

6.5管件、部件下料加工6.3.1管件加工通风空调管路系统中, 采取弯头、三通、异径管及往返弯等管件加工使用材料规格、板材厚度及连接方法等和风管相同。

通风与空调设备安装安全技术交底1. 引言通风与空调设备的安装是确保室内空气质量和温度的关键步骤。

在进行安装工作时，必须严格遵守安全技术要求，以确保设备的正常运行和使用安全。

本文档旨在向安装人员详细介绍通风与空调设备的安装安全技术交底。

2. 安装前的准备工作在进行通风与空调设备的安装之前，安装人员需要进行一些准备工作，以确保工作的顺利进行和安全完成。

2.1 安全措施在施工现场，安装人员必须始终遵守以下安全措施：•佩戴个人防护装备，如安全帽、安全鞋和手套。

•防止设备和工具的跌落，使用安全带和绳索等安全设备。

•遵守电气安全规范，确保设备的安装和接线过程安全可靠。

•遵守施工现场管理规定，确保施工现场整洁有序，提前消除安全隐患，防止事故发生。

2.2 设备检查在开始安装工作之前，安装人员需要检查设备的完整性和质量。

必须确保设备没有损坏或明显的缺陷，并按照制造商的说明书进行正确的检查和测试。

2.3 施工方案在开始安装工作之前，安装人员还需要准备施工方案和安装图纸。

施工方案应包括设备的布置和安装步骤，并根据实际情况进行调整。

3. 安装过程3.1 设备布置根据施工方案，安装人员需要合理布置通风与空调设备。

在布置过程中，需要考虑以下因素：•设备与周围结构的距离，必须满足设备的安装和维修要求。

•设备的高度和重量，必须确保设备的稳固安全。

•设备之间的空间和连通，必须满足通风和空调系统的要求。

3.2 设备安装在进行设备安装之前，安装人员需要仔细阅读设备的安装说明书，并按照要求进行操作。

设备安装过程中，需注意以下事项：•使用适当的工具和设备，确保安装过程的安全和效率。

•确保设备的固定和连接可靠，不会出现脱落和松动的情况。

•安装过程中，需要注意电气接线的正确性和安全性。

3.3 安全测试安装完成后，安装人员需要对设备进行安全测试，以确保设备的正常运行和使用安全。

测试内容包括：•通风设备的风量测试，确保通风效果符合要求。

•空调设备的制冷或制热效果测试，确保室内温度控制良好。

通风空调安装施工方案通风空调安装施工方案一、施工范围本方案适用于住宅、办公楼、商业场所等室内通风空调系统的安装施工工作。

二、施工流程1. 前期准备工作a. 确定安装位置：根据设计图纸和业主要求，确定通风空调设备的安装位置。

b. 测量尺寸：测量安装位置的尺寸，确保设备的安装空间符合规定要求。

c. 安装准备：准备安装所需的工具、材料和设备。

2. 安装通风设备a. 安装通风风机：根据设计图纸将通风风机安装在预定位置上，并连接好管道。

b. 安装排风口：根据设计要求在适当的位置上安装排风口，并连接好排风管道。

c. 安装进风口：根据设计要求在适当的位置上安装进风口，并连接好进风管道。

d. 安装风道系统：根据设计要求在适当的位置上安装风道系统，并连接好通风风机、排风口和进风口。

3. 安装空调设备a. 安装室内机组：根据设计图纸将室内机组安装在预定位置上，并连接好冷气管道。

b. 安装室外机组：根据设计要求选择合适的位置，将室外机组安装在支架上，并连接好冷气管道。

4. 管道连接与绝缘a. 连接冷气管道：根据设计要求使用合适的接头将室内机组和室外机组的冷气管道连接起来。

b. 连接通风管道：根据设计要求使用合适的接头将通风设备的排风管道和进风管道连接起来。

c. 绝缘处理：对冷气管道和通风管道进行绝缘处理，确保不产生冷凝水和散热损耗。

5. 电气连接与调试a. 连接电源：根据设计要求将通风设备和空调设备连接到电源上。

b. 连接控制线：根据设计要求将空调设备的控制线连接好。

c. 调试设备：对通风设备和空调设备进行调试，确保其正常运行。

6. 清理和验收a. 清理施工现场：清理施工过程中产生的垃圾和杂物，确保施工现场整洁。

b. 施工验收：由业主或相关部门进行施工验收，确保通风空调系统安装工作符合规定要求。

三、施工安全措施1. 施工人员必须具备相关证书和技能，并严格按照施工流程进行施工。

2. 施工现场必须进行安全警示标识，并设置安全防护措施。

通风空调系统设备安装通风空调系统设备安装的工作量较大。

在通风空调系统中，各种设备的种类及数量较多，应严格按施工图和设备安装说明书的要求进行安装，以保证设备的正常工作和满足空气的处理要求。

常见的通风空调系统设备有空气过滤器、换热器、喷淋室、消声器、通风机、除尘器、空调末端设备等。

一、安装内容通风空调系统设备的安装内容：空气过滤器安装—换热器安装—分水器、集水器安装—喷淋室安装—消声器安装—通风机安装—除尘器安装—风机盘管和诱导器安装—空调机组安装。

二、安装要求1.空气过滤器安装（1）初效过滤器的安装。

①网状过滤器安装。

a.按设计图纸要求，制作角钢外框、底架和油槽，安装固定。

b.在安装框和角钢外框之间垫3 mm厚的石棉橡胶板或毛毡衬垫。

c.将角钢外框和油槽固定在通风室预留洞内预埋的木砖上，角钢外框与木砖连接处应严密。

d.安装过滤器前，应将过滤器上的铁锈及杂物清除干净。

可先用70%浓度的热碱水清洗，经清水冲洗晾干，再浸以12号或20号机油。

e.角钢外框安装牢固后，将过滤器装在安装框内，并用压紧螺栓将压板压紧。

在风管内安装网格过滤器，为便于取出清扫，可做成抽屉式的，如图10-30所示。

②铺垫式过滤器的安装。

因滤料需要经常清洗，为了拆装方便，采用铺垫式横向踏步式过滤器，如图10-31所示。

先用角钢做成框架，框架内呈踏步式。

斜板用镀锌铁丝制成斜形网格，在其上铺垫20～30 mm厚的粗中孔泡沫塑料垫，与气流成30°角，要清洗或更换时就可从架子上取下。

这种过滤器使用和维修方便，一般在棉纺厂的空气处理室中用于初效过滤。

图10-30 抽屉式过滤器图10-31 横向踏步式过滤器凡用泡沫塑料作为滤料时，在装入过滤器前，都应用5%浓度的碱溶液进行透孔处理。

③金属网格浸油过滤器安装。

金属网格浸油过滤器用于一般通风空调系统。

安装前应用热碱水将过滤器表面黏附物清洗干净，晾干后再浸以12号或20号机油。

安装时应将空调器内外清扫干净，并注意过滤器的方向，将大孔径金属网格朝迎风面，以提高过滤效率。

室内空调与通风系统安装工序室内空调与通风系统的安装工序是确保室内环境舒适和空气质量良好的重要步骤。

本文将详细介绍室内空调与通风系统的安装过程，从准备工作到设备安装，以及后续的测试和调整。

一、准备工作在进行室内空调与通风系统的安装之前，需要进行充分的准备工作。

首先，确定空调与通风系统的安装位置，要考虑到空间大小、通风口的位置以及管道布置等因素。

其次，根据室内设计图纸和相关规定，进行合理的系统设计，并确保所选用的设备符合标准和规范。

二、设备安装1. 首先，进行空调和通风设备的安装。

根据设计图纸和施工要求，在预先确定的位置上进行设备的固定和安装。

需要注意设备的平稳安装，避免设备晃动和噪音产生。

2. 安装通风管道。

根据设计图纸和施工要求，进行通风管道的布置和安装。

管道应该保持通畅，避免弯曲或过长的情况。

同时，根据通风系统的需求，也需要安装相应的支撑架和防水措施。

3. 进行电气连接。

将空调和通风设备与电源进行连接，并进行接地和绝缘处理，确保电气安全。

同时，还需要完成设备之间的连线和接线盒的安装。

三、测试和调整在设备安装完成后，需要进行测试和调整，以确保系统的正常运行和效果的达到。

首先进行空调和通风设备的开机测试，检查设备的制冷、制热和通风效果是否满足设计要求。

同时，也要进行空调和通风系统的联动测试，确保设备能够协调运行。

根据测试结果，进行相应的调整。

如果出现问题，需要及时排查并修复，确保设备的功能齐全和安全运行。

在调整过程中，还需要注意设备的能耗和噪音等方面，做出相应的优化和改进。

四、系统验收在系统测试和调整完成后，进行系统验收。

验收过程包括检查设备的安装质量和效果是否符合设计要求，以及对系统的运行情况进行评估。

同时，还需要检查相关的文件和记录是否完备，如设备说明书、操作手册等。

如果系统安装符合要求，验收合格，可以进行相关的手续办理和投入使用。

如果存在问题，需要及时进行整改和调整，直至达到要求为止。

总结：室内空调与通风系统的安装工序是一个细致、复杂的过程，需要严格按照设计要求和相关标准进行操作。

通风空调系统安装施工方案一、系统设计1.室内空间需求：根据建筑面积和使用功能确定通风空调系统的制冷/制热负荷。

2.空气换气量：根据室内人员数量、活动强度和室内空气质量要求等确定空气换气量。

3.空调设备选型：根据制冷/制热负荷和空气换气量确定空调设备的类型和规格。

4.空调管道布置：根据建筑结构和设备位置确定空调管道的走向和尺寸。

5.控制系统设计：设计配备合适的控制系统，实现自动控制和节能运行。

二、设备选型根据系统设计需求，选择合适的空调设备进行安装。

常用的空调设备包括中央空调、分体空调和新风系统等。

在选型时需考虑以下因素：1.制冷/制热负荷：根据设计负荷确定空调设备的制冷/制热能力。

2.能效比：选择能效比高的设备可实现节能运行。

3.噪音级别：选择噪音级别低的设备可减少室内噪音污染。

4.维护保养：选择品牌和设备质量可靠的设备，降低日常维护保养成本。

三、管道布置管道布置是通风空调系统安装的重要环节，需根据系统设计要求合理布置。

一般遵循以下原则：1.管道长度尽量短：缩短管道长度可减小压力损失和能源消耗。

2.管道走向直接：尽量避免出现急转弯和复杂走向，减小管道阻力。

3.合理引导风流：根据房间布局和喷口位置设计管道走向，保证风流均匀分布。

四、安装步骤1.准备工作：整理施工现场，确保空调设备和安装材料具备施工条件。

2.管道安装：按照管道布置图进行管道的安装，保证管道质量和连接的密封性。

3.设备安装：按照设备安装图进行设备的安装，确保设备稳固和接线正确。

4.控制系统安装：按照控制系统设计图进行控制设备的安装和接线。

5.调试和检查：完成系统安装后，进行系统的调试和检查，确保系统运行正常和安全。

6.验收和测试：根据相关标准和规范对通风空调系统进行验收和测试，确保系统达到设计要求。

五、施工要点1.安全施工：施工过程中要注意安全，严格执行安全操作规程，使用安全防护装备。

2.质量控制：严格按照相关标准和规范进行施工，确保施工质量达标。

通风空调系统安装施工方案
1. 引言
此文档旨在提供关于通风空调系统的安装施工方案。

本方案将详细介绍安装步骤、所需材料以及相关安全事项。

2. 安装步骤
以下是通风空调系统的安装步骤：
2.1 准备工作
- 确定安装位置，考虑系统的效率和方便使用。

- 确保安装位置附近有足够的电源供应。

2.2 安装设备
- 安装通风风扇或空调机组，根据制造商提供的安装指南进行操作。

- 连接电源线，并确保正确接地。

2.3 安装管道
- 安装通风管道或冷气管道，根据系统需求和设计图纸进行布置。

- 使用合适的连接件和固定件，确保管道稳固可靠。

2.4 连接控制系统
- 连接控制面板或温控器，确保其与设备的通信能力正常。

- 验证系统的运行状态，确保能够正常控制通风和空调设备。

3. 所需材料
以下是安装通风空调系统所需的材料清单：
- 通风风扇或空调机组
- 通风管道或冷气管道
- 电源线和插头
- 连接件和固定件
- 控制面板或温控器
请注意，具体所需材料可能会根据系统设计和要求有所变化。

4. 安全事项
在进行通风空调系统的安装施工时，请遵守以下安全事项：
- 室内操作时，请确保通风良好以防止有害气体积聚。

- 操作前，请确保断开电源，并采取必要的防护措施，以防电击或其他事故。

- 如遇到操作上的困难或技术问题，请寻求专业人员的指导或帮助。

5. 总结
本文档详细介绍了通风空调系统的安装施工方案。

通过按照安装步骤操作，并遵守相关安全事项，可以确保系统的正确安装和可靠运行。

通风空调安装施工方案一、项目背景现代化生活中，通风空调设备已经成为人们日常生活中必不可少的设备之一。

通风系统是提供室内空气流通的关键，而空调系统则是在不同季节中保持室内温度舒适的必备装置。

因此，对于通风空调安装施工方案的设计和施工至关重要。

二、施工准备在进行通风空调安装之前，需要进行一系列的准备工作：1.确定安装位置：根据室内结构和空调通风需求确定最佳安装位置。

2.测量空间尺寸：测量房间尺寸，以确保选择合适的通风空调设备。

3.确定通风负荷：根据空间大小和使用需求，确定通风负荷，选择相应容量的设备。

三、施工步骤通风空调安装的施工步骤包括以下几个方面：1.准备工作：–清理安装位置，确保周围环境整洁；–确保所需材料和工具齐全。

2.安装通风系统：–根据设计要求，安装通风系统主要包括风管、风口等设备。

3.安装空调系统：–安装室内机和室外机，连接电源和管道。

4.调试验收：–进行通风空调系统的功能调试，确保正常运行；–委托专业人员进行系统验收，保证施工质量。

四、安全注意事项在进行通风空调安装施工时，需要注意以下安全事项：1.操作人员需佩戴相关安全装备，如手套、护目镜等；2.施工现场需设置明显的安全警示标志，确保施工区域安全；3.遵守相关操作规范和标准，确保施工质量和安全。

五、施工质量保障为保障通风空调系统的安装质量，需要注意以下几个方面：1.选择正规的施工单位或个人，确保具备相关资质和经验；2.使用高质量的通风空调设备，确保产品性能和安全性；3.定期对通风空调系统进行维护保养，延长设备使用寿命。

六、总结通风空调安装施工方案的设计与实施需要充分考虑到空间特点、使用需求和安全标准，通过科学规划和施工，可提高系统的效率和稳定性，为用户创造舒适的室内环境。

以上是关于通风空调安装施工方案的基本内容，希望能为相关从业人员提供一定的参考和指导。

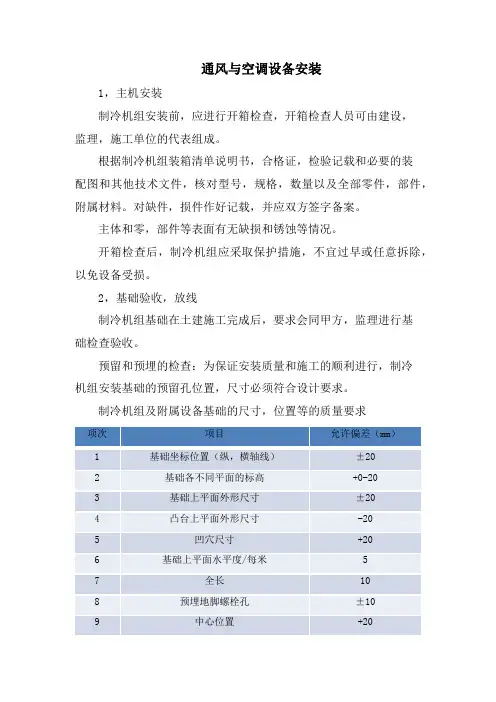

通风与空调设备安装1，主机安装制冷机组安装前，应进行开箱检查，开箱检查人员可由建设，监理，施工单位的代表组成。

根据制冷机组装箱清单说明书，合格证，检验记载和必要的装配图和其他技术文件，核对型号，规格，数量以及全部零件，部件，附属材料。

对缺件，损件作好记载，并应双方签字备案。

主体和零，部件等表面有无缺损和锈蚀等情况。

开箱检查后，制冷机组应采取保护措施，不宜过早或任意拆除，以免设备受损。

2，基础验收，放线制冷机组基础在土建施工完成后，要求会同甲方，监理进行基础检查验收。

预留和预埋的检查：为保证安装质量和施工的顺利进行，制冷机组安装基础的预留孔位置，尺寸必须符合设计要求。

制冷机组及附属设备基础的尺寸，位置等的质量要求杂物清理干净，并用压缩风或皮风箱（皮老虎）吹扫或清水冲洗。

基础的处理，设备基础经过检验后，对不符合要求的地方应立即进行处理，直到达到要求。

在混凝土基础达到养护强度，表面平整，位置，尺寸，标高，预留孔洞及予埋件等均符合设计要求后，方可安装。

根据设备平面图和制冷机房基础图应放出以下几条安装基准线。

制冷机组纵，横向中心基准线。

制冷机组基础标高基准线，在机组基础上或基础四周选有关的若干地点分别作标记，各标记间的相对偏移不应超过1毫米。

基础验收，放线应有记载并作为交工技术资料。

3，制冷机组安装按《机械设备安装工程施工及验收规范》中的有关规则执行。

(1)找正应达到下列要求：1)机组横向中心线与基础横向中心基准线相吻合。

允许偏差±2mm。

2)机组纵向中心线应与基础纵向中心基准相吻合，允许偏差20mm。

(2)机组就位后的校正：机组在就位过程中可能产生位移，应进行复查，用龙门架提升校正，达到找正的允许偏差。

(3)机组找平机组就位后，用框式水平仪校准水平，要求机身纵，横向水平度允许偏差均为要求精度水平度0.1mm/m，测量部位应在主结构上，选择适当位置精加工面作基准面。

然后用螺栓将机组固定于基础上。

通风与空调设备安装安全技术交底一、前言通风与空调设备是现代建筑必需品之一。

无论是办公楼、工厂车间、公共场所，还是酒店、医院、学校等，在不同的场所中都需要安装通风与空调设备。

然而在安装过程中，设备的安全性不容忽视。

本文主要提供通风与空调设备安装安全技术交底，帮助大家更好的了解安装安全技术。

二、通风与空调设备安装前所需注意事项1. 确定设备安装位置在安装通风与空调设备时，首先要确定设备的安装位置。

安装位置必须保证设备的工作效率和安全性。

同时还要考虑空气流动方向、空气流速以及设备维修方便等因素。

2. 确认设备的规格型号在安装设备之前，需要确认设备的规格型号以及工作性能。

在安装过程中，需要根据设备规格型号来选择合适的安装方式，并调整好设备的参数设置。

3. 确定设备安装方式设备安装方式分为吊装安装和固定安装两种。

在选择安装方式时应根据设备的重量、体积、工作要求及现场实际情况综合考虑。

4. 确定设备所需附件设备附件包括接头、弯头、三通、法兰等。

在安装通风与空调设备时，需要根据设备的需要来准备相应的附件。

三、通风与空调设备安装的具体步骤1. 安装支撑架安装支撑架是通风与空调设备安装过程中的第一步。

支撑架的安装必须严格按照制造商的要求进行。

同时，也要注意支撑架与墙面或地面的连接方式、材料、强度等因素，保证支撑架的稳固。

2. 连接管道在连接管道前，需要事先清查连接管道的通畅性以及是否有裂缝等状况。

连接管道时，应准确计算调节阀、安全阀等相关管道设施的尺寸位置，保证通风与空调设备能够正常运行。

3. 安装设备设备的安装应当按照制造商提供的安装说明或现场实际情况来进行。

在安装过程中，应注意保护设备的表面不受到损伤，并确保设备处于水平状态。

4. 连接电源在通风与空调设备安装完成后，需要接通电源。

在接通电源前，必须确保电源线路的可靠性和安全性，确保电源线路符合安装规范标准，避免电源线路短路、漏电等安全隐患。

5. 调试在通风与空调设备安装完成后，需要进行调试。

1. 通风空调工程施工总流程图2.通风空调工程重要设备安装施工方案本通风空调工程设备重要有冷冻水泵、冷却水泵、离心式冷水机组、冷却塔、轴流风机及组合风柜等设备。

大型设备都布置在地下一层及屋顶, 整个工程安装旳设备量较大。

（1）、施工次序及工艺流程①施工原则及次序设备安装原则为: 施工时按先大型后小型, 先里后外, 先特殊后一般旳施工次序施工, 并优先考虑位置特殊、安装工作量大旳设备。

根据本工程设备布局量多、面广旳特点, 为了保证工程质量及缩短工期规定, 施工时根据土建施工进度进行施工。

②设备施工程序（2）、设备安装旳一般规定①施工准备A.准备好有关施工规范及安装技术资料, 组织施工人员熟悉图纸, 编制好施工方案, 并进行技术、安全交底。

B.设备基础要待设备到货且校核其尺寸无误后, 及时同土建专业联络配合进行设备基础旳施工, 按设备规定预留地脚螺栓孔（二次灌浆）。

不需要基础旳吊装旳设备必须在土建顶面粉刷完毕之后进行。

C.布置好贮存库房, 放置零、部件、配件及工具等；备齐施工机具、计量检测器具等。

计量检测器具必须完备, 经检查合格并在有效期内使用。

根据设备安装和施工需要, 准备好设备运送及吊装机具。

D.清理场地, 保证运送和消防道路畅通, 现场整洁, 准备好施工用水、用电, 并配置必要旳消防器材, 采用足够旳照明措施。

E.若土建工程进度满足规定, 地下设备安装通道重要为吊装口或地下通道口, 地上设备需从框架层间机房外墙处递送运送, 这就规定同土建亲密配合、预留出设备通道, 便于设备进入和吊车递送设备, 设备吊装后再由土建及时封闭。

②设备运送及装卸A.设备运抵现场后, 大型设备可直接放置设备基础附近, 以减少周转环节, 提高工效, 减少在搬运过程中受损旳也许性；小型设备可运至临时库房内, 待安装时再运至基础附近进行安装。

B.设备进场装卸、运送及吊装时, 要注意包装箱上旳标识, 不得翻转倒置、倾斜、不得野蛮装卸；要按包装箱上旳标志绑扎牢固, 捆绑设备时承力点要高于重心, 不得将钢丝绳、索具直接绑在设备旳非承力外壳或加工面上, 并有必要旳保护措施, 钢丝绳与设备接触处要用软木条或用胶皮垫保护, 防止划伤设备；捆绑位置要根据设备及内部构造选定支垫位置, 一般选在底座、加强圈或有内支撑旳位置, 并尽量扩大支垫面积, 消除应力集中, 以防局部变形；并严禁碰撞与敲击设备, 以保证设备运送装卸安全。

通风与空调安装工程施工方案一、前期准备工作在进行通风与空调安装工程之前，需要做一些前期准备工作，包括： - 确定施工需求和方案，根据建筑结构和使用要求确定通风与空调系统的位置和规格。

- 准备施工所需材料和工具，确保材料的质量符合标准要求。

- 按照设计要求制定施工计划，安排好施工人员和工期。

二、施工流程1. 安装通风系统通风系统的安装是通风与空调安装工程的重要组成部分，施工流程如下： - 根据设计图纸确定通风管道的敷设位置和尺寸。

- 安装通风管道和风口，保证连接牢固、密封性好。

- 安装风机和风管调节阀等附件设备。

- 调试通风系统，确保正常运行。

2. 安装空调系统空调系统是通风与空调安装工程的另一重要部分，安装流程如下： - 安装空调主机和室内机组，连接冷热水管道和电气设备。

- 安装空调管道和风口，确保布局合理、风量均匀。

- 连接空调主控制系统，进行调试和检测。

- 完成空调系统的安装和调试，确保正常运行。

三、质量控制在通风与空调安装工程施工过程中，需要重点注意质量控制，确保安装质量达到要求，包括： - 严格按照设计图纸和规范要求进行施工。

- 定期检查和验收施工质量，确保工程符合标准。

- 注意施工安全，保障施工人员的人身安全。

- 配合监理单位进行现场检查和测试，确保工程质量。

四、施工总结通风与空调安装工程施工是一项细致复杂的工作，需要充分准备和认真施工，通过合理的安装工艺和严格的质量控制，确保工程质量和安全。

在今后的施工实践中，我们将继续总结经验，不断提高施工水平，为客户提供更好的服务。

以上就是通风与空调安装工程施工方案的相关内容，希望能对大家有所帮助。

通风空调设备安装施工方法与技术措施一、风空调系统设备安装通则①通风空调设备安装流程②设备安装前准备工作③设备安装形式及基础验收要求二、空调水系统设备安装①冷水机组的安装本工程共有冷水机组3台，位于地下二层，其中2台制冷量为2831KW的冷水机组，1台制冷量为1436.3KW的冷水机组，设备最大吊装重量约为13吨。

a设备的验收冷机到场后，按装箱单对设备及各种零配件进行清点，随后由现场工程师组织业主、监理、厂家共同对设备进行开箱验收。

开箱验收主要检查设备型号是否正确、主要铭牌参数与设计是否相符、外观有无损坏缺陷等。

如设备为现场组装的，则在厂家完成组装后再组织验收。

b设备基础的检查设备基础应达到养护强度，表面应平整。

基础的大小、定位、高度尺寸都应该准确无误。

c机组就位本工程冷机尺寸、重量很大，机组的吊装、运输均存在很大难度，因此在机组的吊装→运输→就位过程需要精心策划，保证机组的安全就位。

d减振器安装本工程冷机重量很大。

为达到减振效果，采用弹簧减振器进行减振。

将机组吊起离基础100mm～200mm高度，将弹簧减振器放在机组端板下方，减振器螺栓穿入端板并与之固定，将机组缓慢放落，慢慢把紧螺栓，调整机组底部端板离基础约40mm左右。

e机组找平在机组上方分别设置纵向水平仪、横向水平仪，观测机组倾斜方向，然后调整减振器可调螺栓，校正纵向和横向水平度。

如基础不平整导致可调螺栓无法找平时，在减振器底板下加设钢垫片进行调整。

f管道连接机组找平后，可连接冷冻水、冷却水管道。

配管时要保持管道与设备接口处中心线重合，且应采用软性接头进行连接。

管道必须有独立的支撑，避免将任何变形或振动转递给机组。

g安装校验管道安装完成后，应再次校验机组的水平度，水平度无变化说明管道受力未影响到机组。

将最靠近机组的每根管道接头打开，拆去法兰螺栓检查管道对中情况。

如有任何螺栓被卡在螺孔内或接头偏移，说明管道不对中，应采取适当措施进行调整。

h成品保护因冷机设备贵重，机组外部有很多易损坏的元器。

通风与空调工程设备安装的要求主要包括以下几点：
1. 设备基础：设备基础应平整、坚实，有足够的承载力。

设备底座与基础之间应接触良好，无松动现象。

2. 设备位置：设备的位置应符合设计要求，安装方向正确。

设备之间的距离应符合设计要求，以保证设备的正常运行和维护。

3. 设备固定：设备应牢固地固定在基础上，防止因振动或其他原因而移动或倾斜。

设备的固定螺栓应均匀拧紧，无松动现象。

4. 管道连接：管道的连接应严密，无泄漏现象。

管道的支吊架应安装牢固，位置正确。

管道的坡度和坡向应符合设计要求。

5. 阀门操作：阀门的操作应灵活，无卡滞现象。

阀门的开闭方向应符合设计要求。

阀门的密封性能应良好，无泄漏现象。

6. 电气接线：电气接线应符合设计要求和国家标准。

电缆线应固定在专用的电缆槽内，电缆槽应安装牢固，位置正确。

电缆线的接头应做防水处理，无漏电现象。

7. 安全防护：设备安装过程中应注意安全防护，防止发生意外事故。

设备安装完成后，应进行安全检查，确保设备的安全运行。

8. 试运行：设备安装完成后，应进行试运行，检查设备的运行状态和性能参数是否符合设计要求。

试运行过程中如发现异常情况，应及时排除故障。

9. 维护保养：设备安装完成后，应制定维护保养计划，定期对设备进行检查、维修和保养，确保设备的正常运行和使用寿命。

10. 质量验收：设备安装完成后，应进行质量验收，验收合格后方可投入使用。

验收过程中应对设备的安装质量、运行性能和安全性能进行全面检查。

通风空调设备安装施工作业指导书1. 介绍本文档旨在为通风空调设备安装施工人员提供一个详细的作业指导书，以确保安装工作的高质量和顺利完成。

在开始施工之前，请仔细阅读本指导书，并按照指导书的要求进行操作。

2. 安装前准备在进行通风空调设备的安装之前，需要进行以下准备工作：•确认安装位置：根据设计方案，确定通风空调设备的合适位置，并进行测量和标记。

•准备所需工具和材料：包括螺丝刀、扳手、电缆、管道等工具和材料，确保一切准备就绪。

•检查施工区域：确保施工区域的安全性和通风性，以便顺利进行安装工作。

3. 安装步骤3.1 安装支架1.根据设计方案，安装通风空调设备的支架。

支架的位置和大小应满足设备的要求，并且稳固可靠。

2.使用螺丝刀和扳手，将支架固定在墙壁或天花板上。

3.检查支架的安装情况，确保支架能够承载通风空调设备的重量。

3.2 连接管道和电缆1.根据设计方案，连接通风空调设备和外部管道。

确保管道的布局符合设备的要求，并且连接紧固。

2.使用合适的工具和材料，将管道连接到通风空调设备上，并进行严密的密封，以防止漏水。

3.连接设备所需的电缆和插头。

确保电线的连接正确无误，并进行绝缘处理，以确保安全。

3.3 安装附件和配件1.根据设计要求，安装通风空调设备的附件和配件，如过滤器、风扇等等。

确保安装位置正确，并且连接牢固。

2.进行功能测试，确保附件和配件能够正常工作，并保证设备的正常运行。

4. 安装后检查在完成安装工作后，需要进行以下检查以确保设备的安装质量和完整性：•检查管道和电缆的连接是否紧固和正确。

•检查支架、附件和配件的安装情况是否正确且完整。

•进行功能测试，确保通风空调设备能够正常工作。

•检查施工区域的清洁度，清理施工现场，确保没有留下任何垃圾或残留物。

5. 安全注意事项在进行通风空调设备安装施工时，务必注意以下安全事项：•使用合适的工具和设备，并正确使用。

•在安装过程中戴上适当的防护设备，如手套、护目镜等。

通风空调系统安装工艺流程1. 确定系统设计方案：首先，安装人员需要根据建筑的结构和布局，确定通风空调系统的设计方案，包括系统的布局、管道走向、风口位置等。

2. 安装通风管道：根据设计方案，安装人员需要进行通风管道的安装。

这包括在墙壁、天花板和地板上开孔，安装支架和吊架，连接各个通风管道，并进行密封和固定。

3. 安装风口和排风口：安装人员需要根据设计方案，在适当的位置安装风口和排风口。

这需要精准的测量和安装，以确保风口和排风口的位置和角度符合系统设计要求。

4. 安装空调设备：根据设计方案，安装人员需要安装空调设备，包括空调主机、风机盘管、新风换气机等。

这需要对设备的电路、管路进行连接和调试，确保系统正常运行。

5. 联调和调试：安装完成后，需要进行系统联调和调试，包括对空调设备、风口和排风口进行调节和检测，以确保系统正常运行，并满足设计要求的通风和空调效果。

6. 竣工验收：最后，安装人员需要进行系统的竣工验收。

这包括对系统的各项功能进行检测，确保系统符合设计要求和安全运行标准。

以上就是通风空调系统安装工艺流程的简要介绍，每个步骤都需要经过严格的实施和检测，以确保系统的安全、稳定和高效运行。

通风空调系统的安装工艺流程非常重要，它直接关系到系统是否能够正常运行和为用户创造舒适的室内环境。

下面我将继续介绍通风空调系统安装的相关内容。

7. 客户培训和使用说明：在竣工验收后，安装人员还需要向业主或使用者提供系统的相关操作和使用说明。

这包括系统的开关操作、调温调湿方法、保养和维护等。

在使用者能够正确操作和维护系统之前，安装人员需要进行相关的培训和指导，以确保系统的正常运行。

8. 系统运行监测和调整：通风空调系统的运行不仅仅是安装完工就结束了，频繁的监测和调整是必不可少的。

安装人员需要与使用者保持联系，随时掌握用户的使用反馈和系统的运行情况，对系统的运行参数进行监测和调整。

9. 系统维护与保养：通风空调系统的维护与保养非常重要，可以延长设备的使用寿命、确保系统安全运行和正常提供空调服务。
