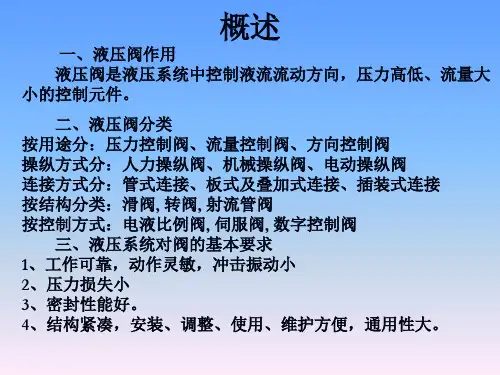

第四章 控制阀本章重点：1. 三位四通电磁换向阀和电液换向阀的工作原理2. 溢流阀的流量特性及溢流阀的应用3. 节流口的流量特性，调速阀的工作原理本章难点：1. 滑阀式换向阀的中位机能2. 直动式溢流阀和先导式溢流阀的工作性能及压力流量特性比较3. 减压阀的工作原理及应用第一节 阀的基本类型和要求一、阀的基本类型控制阀在液压系统中的作用是控制液流的压力、流量和方向，以满足执行元件在输出的力(力矩)、运动速度及运动方向上的不同要求。
控制阀可按不同的特征进行分类，如表4-1所示。
表4-1控制阀的分类分类方法种类详细分类压力控制阀溢流阀、减压阀、顺序阀、比例压力控制阀、压力继电器等流量控制阀节流阀、调速阀、分流阀、比例流量控制阀等按机能分方向控制阀单向阀、液控单向阀、换向阀、比例方向控制阀等人力操纵阀手把及手轮、踏板、杠杆机械操纵阀挡块、弹簧、液压、气动按操纵方式分电动操纵阀电磁铁控制、电-液联合控制管式连接螺纹式连接、法兰式连接板式及叠加式连接单层连接板式、双层连接板式、集成块连接、叠加阀按连接方式分插装式连接螺纹式插装、法兰式连接插装开关定值控制阀（普通液压阀）定值控制液流的压力和流量伺服阀根据输入信号，成比例、连续、远距离控制液流的压力、方向和流量模拟量比例阀根据输入信号，成比例、连续、远距离控制液流的压力、方向和流量按控制信号形式分数字量数字阀根据输入的脉冲数或脉冲频率，控制液流的压力和流量。
只能用于小流量控制场合，如电液控制的先导控制级二、基本要求控制阀的性能对液压系统的工作性能有很大影响，因此液压控制阀应满足下列要求：(1)动作灵敏、准确、可靠、工作平稳、冲击和振动小；(2)油液流过时压力损失小；(3)密封性能好；(4)结构紧凑，工艺性好，安装、调整、使用、维修方便，通用性大。
第二节 方向控制阀方向控制阀简称方向阀，主要用来通断油路或切换油流的方向，以满足对执行元件的启、停和运动方向的要求。
