关于奥威亚⾃动录播系统的设置使⽤⼩笔记
1\安装好硬件,接通线路.准备设置,保证所有设备正常开启,特别是录播平台,有个录播电源,要长按下3秒,后听到到"滴"⼀声后,启动成功.
2\奥威亚的录播设备,默认地址:169.254.178.1......所以,如果你⼿头计算机想登陆⾥⾯更改设置,可以设置ip:169.254.178.178-185 任何⼀地址...均可以,⼚家系统要求是这样.⽤户密码均:admin
3\先更改设置录播设备的ip地址(这样,如果在局域⽹内,就可以⽐较⽅便了).例如上图,,,以后要记住该地址,可以访问
4\设置录制⾃动跟踪焦点
5\注意云台要连接到跟踪主机
6\测试,云台镜头是可以⿏标调整焦点,固定镜头则不可以....测试,,按⾃动录播,,,试讲...按⾃动录播,则停⽌录制....再回去"录制管理"查看或者导出视频...。

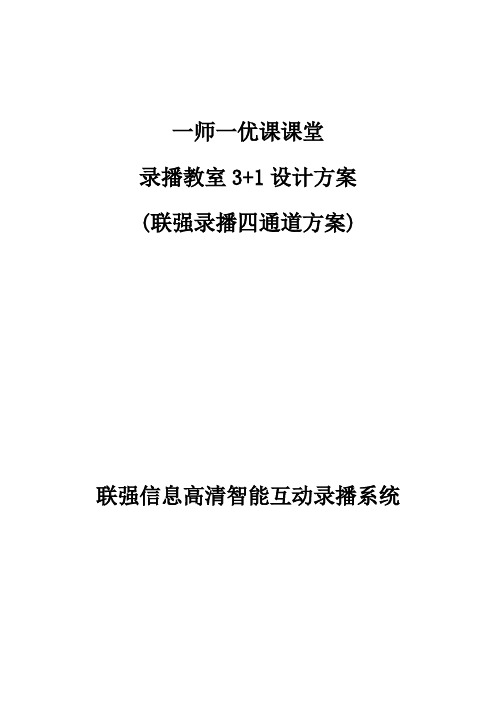

一师一优课课堂录播教室3+1设计方案(联强录播四通道方案)联强信息高清智能互动录播系统目录一、前言 (3)（一）单录播教室系统结构示意图： (4)（二）多点互动录播系统结构示意图： (4)（三）本文使用者： (4)（四）产品型号说明： (5)二、方案特点（要求）： (5)（一）录播服务器： (5)1. 高清集成： (5)2. 3+1机位： (5)3. 维护与扩展： (5)（二）课件录制： (6)1. 视频源： (6)2. 导播与资源录制： (6)3. 互动双画面： (6)4. 单流多画面： (6)5. 三流三画面： (6)6. 课件自动上传： (7)（三）教师跟踪方式： (7)1. 随动跟踪 ..................................................................................... 错误！未定义书签。
2. 板书特写 (7)3. 下讲台 (7)4. 讲台自动取景 (7)5. 防晃 (7)（四）学生跟踪方式： (7)（五）VGA信号采集： (8)（六）音频采集： (8)1. 全方位采集： (8)2. 自动拾音麦序控制 (8)3. 调音台 (8)（七）录播系统扩展性能： (9)1. 适应性： (9)2. 扩展性 (9)（八）资源平台： (9)1. 跨平台直播： (10)2. 课件、一师一优课、微课堂、专题等点播： (10)3. 点评、提问、回复 (10)（九）互动授课： (11)三、方案参数指标： (11)四、方案设备汇总与价格： (16)（一）成品主机： (16)（二）套件： ............................................................................................ 错误！未定义书签。
五、方案报价：..................................................................................................... 错误！未定义书签。
奥威亚视频会议录播(A V A PROPRE 2HD)――――视频会议的完美补偿广州市奥威亚电子科技目次1.1应用分析 (2)1.2应用比较 (4)1.3连接示意图 (5)1.4产品介绍 (6)1.5全然拓扑图 (7)1.6产品重要功能 (7)1.6.1单流高清会议模式 (7)1.6.2双流双高清会议模式 (8)1.6.3及时直播 (9)1.6.4同步录制 (9)1.6.5在线点播 (10)1.6.6权限操纵 (10)1.7产品重要机能 (10)1.8产品参数 (11)1.8.1机能特点 (11)1.8.2机能参数 (12)1.9设备清单 (13)1.1 应用分析在视频会议体系的扶植上，或者在原有的视频会议的差不多上，会议能够或许顺利停止之后，留下来的只有笔记本上面的几行字或者在介入会议人员的脑海中，然则能够或许储存若干重量的清晰？知足不了日益增长的，对视频会议的其他补偿功能：录制功能、支撑经由过程电脑演示的电子材料、同步直播。
A V A PROPRE 2HD 双流双高清录播体系实现新的功能，传统方法的高清视频会议体系与录播体系是一个完美的设计筹划。
1、会议录制功能：现场直播时能够或许保持同步的录制，内置500GB的大年夜容量储备空间，无穷时的录制；录制后的内容能进行导出，整顿、编辑及优良内容的点播，知足用户教授教化/会议/培训资本的应用。
1）会议录制功能是一个专门有用的功能。
介入过会议的人都邑有如许的一个会议记录经历：用脑筋记录、用笔记录、用灌音设备记录；然则关于视频会议来说，只用这一些方法能够或许知足现在的须要吗？因此是不克不及够的。
全部的视频会议都须要记录下来，包含了会议种的所有视音频元素，演讲者电子化材料（ppt等等）、主会场、分会场，与会者等等方方面面。
完全的记录能够或许完全的保持会议的内容、也记录了会议所表达的精力。
2）会议录制功能能够或许表现专门好的冗余功能，表示在两方面：一个是幸免收集引起的会议中断；一个是削减了因为没有时刻去介入会议的人员进修的机会。

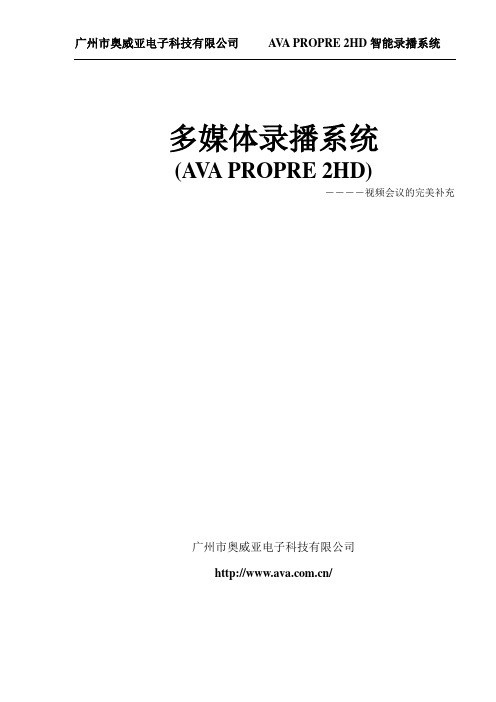

多媒体录播系统(A V A PROPRE 2HD)――――视频会议的完美补充广州市奥威亚电子科技有限公司/目录1.1应用分析 (2)1.2应用比较 (4)1.3连接示意图 (5)1.4产品介绍 (6)1.5基本拓扑图 (7)1.6产品主要功能 (7)1.6.1单流高清会议模式 (7)1.6.2双流双高清会议模式 (8)1.6.3实时直播 (9)1.6.4同步录制 (9)1.6.5在线点播 (10)1.6.6权限控制 (10)1.7产品主要性能 (10)1.8产品参数 (11)1.8.1性能特点 (11)1.8.2性能参数 (12)1.9设备清单 (13)1.1 应用分析在视频会议系统的建设上，或者在原有的视频会议的基础上，会议能够顺利结束之后，留下来的只有笔记本上面的几行字或者在参与会议人员的脑海中，但是能够保留多少分量的清晰？满足不了日益增长的，对视频会议的其他补充功能：录制功能、支持通过电脑演示的电子资料、同步直播。
A V A PROPRE 2HD 双流双高清录播系统实现新的功能，传统方式的高清视频会议系统与录播系统是一个完美的设计方案。
1、会议录制功能：现场直播时能够保持同步的录制，内置500GB的大容量存储空间，无限时的录制；录制后的内容能进行导出，整理、编辑及优秀内容的点播，满足用户教学/会议/培训资源的利用。
1）会议录制功能是一个很实用的功能。
参与过会议的人都会有这样的一个会议记录经历：用脑子记录、用笔记录、用录音设备记录；但是对于视频会议来说，只用这一些方式能够满足现在的需要吗？当然是不能够的。
整个的视频会议都需要记录下来，包括了会议种的所有视音频元素，演讲者电子化资料（ppt等等）、主会场、分会场，与会者等等方方面面。
完整的记录能够完整的保持会议的内容、也记录了会议所表达的精神。
2）会议录制功能能够体现很好的冗余功能，表现在两方面：一个是避免网络引起的会议中断；一个是减少了由于没有时间去参与会议的人员学习的机会。
智慧课堂实验室录播系统方案广州市奥威亚电子科技有限公司目录智慧课堂实验室录播系统................................................................................................... - 1 -方案....................................................................................................................................... - 1 -前言.................................................................................................................................................. - 4 -第1 章.项目概述.......................................................................................................... - 5 -1.1建设需求............................................................................................................................ - 5 -1.2设计原则............................................................................................................................ - 6 -第2 章.方案设计.......................................................................................................... - 7 -2.1设计思路............................................................................................................................ - 7 -2.2设计功能效果.................................................................................................................... - 7 -2.3系统部署设计.................................................................................................................... - 9 -2.3.1智能录播室布局示意图 ............................................................................................ - 9 -2.3.2智能录播室讨论模式示意图 .................................................................................. - 10 -2.3.3智能录播系统架构示意图 .......................................................................................- 11 -2.3.4部署说明...................................................................................................................- 11 -第3 章.录播系统功能.. (13)3.1录播系统管理软件平台 (14)3.1.1全智能导播系统 (14)3.1.2课程录制系统 (16)3.1.3课堂直播点播系统 (17)3.1.4鼠标点击跟踪 (20)3.1.5管理系统 (21)3.2图像识别智能跟踪系统 (22)3.2.1图像识别智能跟踪简介 (22)3.2.2图像跟踪技术原理 (25)3.2.3教师智能跟踪摄像 (27)3.2.4学生场景高速定位摄像 (29)第4 章.教学视频资源管理系统 (30)4.1应用概述 (30)4.1.1技术方向 (31)4.2系统架构 (32)4.3系统功能应用 (32)4.3.1系统管理模块 (33)4.3.2资源管理模块 (34)4.3.3多级平台部署 (34)4.3.4分级分域管理 (35)4.3.5立体资源点播 (36)4.3.6教研互动、在线辅导 (36)4.3.7在线课堂点评（教学点评） (37)4.3.8教学课堂发布功能（直播、点播） (38)4.3.9名师大讲堂 (38)4.3.10校园网络电台 (38)4.3.11虚拟切片检索 (39)第5 章.产品介绍 (40)5.1AVA PROPRE 6HD录播系统 (40)5.2AVA ITS 1000图像跟踪系统 (43)5.3AVA IAM-1208数字音频处理器 (44)5.4AVA CAMPUS-II-MF多媒体中央控制系统 (47)5.5AVA AT-680 专业拾音话筒 (50)5.6AVA HD-100s 高清彩色摄像机 (51)第6 章.环境装修的合理化建议 (53)第7 章.售后服务计划及培训 (56)7.1设备安装、调试 (56)7.2保修与服务承诺 (57)7.3售后服务响应时间 (57)7.4质保期后的服务承诺 (58)前言“明天的资本，就是智慧。
奥威亚录播1. 简介奥威亚录播是一种基于云端技术的高效、灵活的录播服务。
它可以将线下的会议、培训、演讲等活动以高清视频的形式进行录制，并实时传输到云端。
通过奥威亚录播，用户可以随时随地观看已录制的活动视频，并享受到与现场观看相似的体验。
本文将介绍奥威亚录播的特点、优势以及使用方法。
2. 特点和优势2.1 高清画质奥威亚录播的视频质量非常高，可以提供高清的录制和播放体验。
无论是在大屏幕上还是在手机上观看，都可以享受到清晰流畅的视频画面。
2.2 实时传输奥威亚录播可以实时将录制的视频传输到云端，使观众可以在活动进行的同时就开始观看录像。
这种实时传输的特点使得观众无需等待录像的后期制作，可以立即享受到活动的内容。
2.3 智能分析功能奥威亚录播还具有智能分析功能，可以对录制的视频进行自动分析和标记。
例如，它可以自动识别出演讲者、展示的幻灯片和重要的信息等，并进行智能标注。
这样，用户在观看录像时可以更方便地跳转到感兴趣的部分。
2.4 灵活的使用方式奥威亚录播可以通过网页、移动应用和第三方平台进行使用。
用户可以通过浏览器访问网页，或使用手机应用在移动设备上观看录像。
同时，奥威亚录播还可以与第三方平台集成，使用户可以在自己喜欢的平台上观看录像。
3. 使用方法3.1 录制活动使用奥威亚录播进行活动录制非常简单。
首先，用户需要在活动现场设置好录像设备，这可以是专业的摄像机或智能手机等。
然后，打开奥威亚录播应用，选择开始录制活动，并设置相关参数，例如视频质量、音频设置等。
最后，点击开始按钮，录制活动即可开始。
3.2 实时传输奥威亚录播支持实时传输功能，用户只需要在开始录制活动时选择实时传输选项，录像即可实时传输到云端。
观众可以通过奥威亚录播的网页或移动应用，在活动进行的同时观看录像。
3.3 智能分析和标记奥威亚录播的智能分析功能非常强大，用户可以在观看录像时便捷地跳转到感兴趣的部分。
例如，用户可以通过点击演讲者的头像，快速切换到该演讲者的讲话部分。
第一章概述拟建设一套高清移动录播系统，通过网络互动形式实现校内教学资源共享，实现网上教学、网上教研、网上培训、网上互动课堂教学等各项信息化教育教学业务应用。
制定各学段各学科课堂信息化教学模式与方法指导，组织学校、优质教师利用网络教研平台系统开展网上即时的教研活动，提高教师录播系统信息化教学能力，促进课堂多媒体录播教学的应用，实现每学段学科打造各种不同课型的精品课程的教学视频资源。
加强课题引领，推广教研资源成果，推进日常信息化教学的常态应用。
发挥名师、教研组的专家引领作用，建立每周定期网络教学直播实质课堂机制，利用教学录播系统，进行直播共享。
第二章移动录播方案设计2.1便携式录播系统设计2.1.1系统结构图全高清自动跟踪录播系统由录播主机、摄像机以及声音系统组成。
见图2.3.2：记录▪传播▪优质影音图2.3.2移动录播系统图从系统结构上看，多台高清摄像机连接到高清录播主机，用户可以接入一台肩扛摄像机，便于灵活拍摄。
多台摄像机和教师课件电脑信号通过录播主机实时导播控制，实现对高清图像视频进行录制和直播。
教师和学生的语音信号通过领夹话筒和吊顶全向拾音话筒采集，直接输入到录播主机数字化处理模块，经过处理调整提供直播和录音。
2.2各子系统功能在A V A产品系列中，录播产品由录播硬件平台系列和软件平台系列两大部分组成，移动录播系统作为整体录播系统的补充设备，其使用特点更主要的是体现系统灵活、快捷的安装使用和携带，但录播的主要功能和技术指标必须和固定录播系统一致，甚至高于固定录播系统。
2.2.1录播中心子系统录播中心是录播系统主要子系统，所有其它子系统的工作目的都是为了能录制到生动有趣的课程图像，录播中心主机采用一体化硬件设计，稳定可靠、操作便捷，硬件结构精简美观，同时集数据采集、视音频编码、支撑软件平台的内嵌（录播系统软件）、数据处理发布、存储、应用管理于一体。
录播中心子系统包含有多个功能模块：录播管理模块、流媒体直播应用模块、点播应用模块、导播应用模块、流媒体编辑应用模块。
通过各功能模块的应用，实现智能导播、直播、点播、摄像机控制以及系统综合管理等。
2.2.1.1高清图像采集模块系统运用两台高清云台摄像机和两台固定镜头摄像机及录播主机组成图像拍摄和信号采集，云台摄像机用于拍摄动态移动图像，固定摄像机用于拍摄全景固定图像画面。
录播主机对4路摄像机拍摄的图像同时采集，通过导播应用处理，生成用于直播和点播的流媒体信号。
2.2.1.2导播应用模块图像系统、音频系统及控制系统是录播系统三大重要系统，有好的记录系统还必须有良好的人机操作控制控制界面，要做到这一点需满足以下要求：1、软件须对所有必控项目实现有效控制；2、控制过程须简单方便，实现有效控制的点击次数不应超过2次；3、控制监视直观，全面、无延时现象。
AVA实时导播平台软件内嵌于录播系统中，无需管理者电脑安装任何插件，只需使用IE浏览器登录录播系统导播平台，就能够实现实时导播。
导播平台将多路视频、VGA信号输入及输出监视画面集中在一个IE浏览器显示，实现视频监视，切换、云台控制，音频调整，直播/录制、暂停、直播监视等功能，同时支持每一路视频支持8个预置位。
见图3.4.1图3.4.1 导播平台控制界面导播平台管理界面直观、简洁、明了。
上方的图像为直播输出画面；下面是4路摄像机输入的视频及VGA信号。
通过鼠标即可完成录播系统功能操作，如直接使用鼠标点击相应的输入视频源窗口就能够把该路视频输出。
输出图像流畅平滑，无抖动、花屏等现象，切换过程无缝，衔接自然，支持画中画特效。
每一路视频都支持实时的云台控制功能，支持鼠标点击跟踪和滚轮变焦功能。
鼠标点击跟踪实现摄像机有效控制，通过鼠标点击视频相应位置，云台将自动把点击位置移动到画面中心；再通过鼠标滚轮前后滚动可流畅地实现镜头变焦控制。
这种技术简化了控制的难度、减轻了控制的复杂程度。
（见图3.4.3）：鼠标点击跟踪示意图另外，云台控制还可以使用上下左右按键控制云台平滑稳定转动，同时支持转动速度的自定义；通过设置云台快速与慢速运动速度，实现画面快速与精确调整。
控制界面设置了远景、中景、近景、全景等快速按键；同时每一路视频可支持8个预置位（视接入的摄像机型号而定），预置位的具体位置可由用户自定义。
点击相应按键可使云台、镜头直接快速运转到用户期待画面拍摄范围，从而实现快速控制。
2.2.1.3课堂直播应用模块1.一种是现场直播，授课教师在讲课的同时，网络上的用户登录到录播主机上，即可以方便地观看授课教师的直播课堂内容，授课结束，则网络上的用户结束观看；2.另一种是实时直播转发，即采用转发服务器实时直播转发，可减少录播主机对外直播的负担，并保证视频实时性和直播转发的稳定可靠，达到多点同时收看视频的效果；2.2.1.4点播应用模块课程建设的最终目的是为了建设好更多更好的精品资源库，让更多的人来共享这些精品资源并从中获益。
而共享这些资源的最好的办法就是建立一个精品课堂资源播放中心；即在授课教师授课的同时，通过摄像采集、课件录制系统把课堂内容录制成图文并茂的精品课件录制在录播主机上，供网络上的用户随时随地进行点播观看,或者由录播主机上传至视频资源管理服务器中, 并自动生成播放列表，实现课程类别组织管理、课件添加、删除、编辑等功能，能够按照多级目录进行分类。
供网络上的用户进行点播观看。
搭建的流媒体服务器符合国际标准，并遵循MMS、RTSP及HTTP 等流媒体协议，只要客户端安装有Windows Media Player或者使用AVA媒体播放器，用IE就可以直接选择和播放课件。
2.2.1.5系统管理模块后台管理系统是录播设备的支撑运行平台，基于B/S架构，使用IE等通用浏览器就可实现直播管理、点播管理、用户管理、资源分类、用户认证、权限设置等功能。
系统提供物理CONSOLE端口，通过多媒体中央控制系统或其他第三方控制设备管理，实现远程打开/关闭录播系统，启动/停止直播和录制等其他的功能。
2.3产品性能及技术参数2.3.1录播系统2.3.1.1新型移动式录播主机A5A5全高清录播主机，是一款功能齐全的录制和直播设备，具有同步录制、实时直播、在线点播、实时导播、自动跟踪、多方交互、后期编辑等多种功能，录制的文件存储在本地；全部功能集中在一台设备内，通过IE直接管理，简单易用。
设备支持3路HD-SDI、1组1080P 高清视频(HDMI /VGA)输入,能实现单流录制、远程导播平台预监、切换和鼠标点击跟踪等功能,是一款性能指标较为先进,操作简单,能满足用户高清录播需求(1080P/30),性价比适中的产品。
A5采用一体化硬件设计、嵌入式系统，结构精简，集数据采集、数据处理发布、管理于一体；一体化机箱设计，采用了优化处理、进一步的提升了系统的处理能力；嵌入系统设计稳定可靠、性能优化，使用IE浏览器统一管理更显人性化。
数据采集采用了模块化设计，使用了高端的硬件采集芯片，对模拟的视音频、VGA信号进行采集/编码，处理后全部为数字化信息；支持多路视频模块，适合更多的应用场合。
实时导播技术能够充分表现实时编辑的魅力，让所有的信号源通过导播编辑之后进行直播和录制，就像电视直播节目编辑功能。
集中式的管理方式，通过IE浏览器就可以完全管理所有的功能，支持远程管理模式，管理者可以在网络连通的地方都能够登录系统、管理使用；使用电脑设备就能直接收看现场直播。
1、性能特点1)实时直播/同步录制、在线点播、实时导播。
2)采用标准流媒体文件格式MP4，适合通用播放器或嵌入网页播放方式。
3)手动录播方式：由管理人员在导播界面进行切换控制。
4)低码流适合Internet传播，并且支持组播功能。
5)通过IE浏览器就可以完全管理操作/使用系统所有的功能。
6)支持管理员通过远程导播管理界面，使用鼠标点击功能可实现远程控制云台摄像机跟踪拍摄。
7)支持云台摄像机场景预置切换：预定义的全景、中景、特写等场景，快速切换场景。
8)具有简易配置模式（高、中、低模式）和自定义参数模式，彰显人性化管理。
9)首页预览功能：登录首页即可显示录播中的画面，明了使用情况。
10)支持后期编辑，对生成的文件可进行剪切、拆分、修改和合并；可添加片头片尾，可设置课程信息，支持重新编码等功能。
11)具有单流单画面和单流多画面视频效果。
12)支持文件索引，支持实时片头片尾功能。
13)实时性高：直播延时≤1秒。
14)观看直播数量无限制，支持断线自动重连功能。
15)提供物理CONSOLE端口，通过多媒体中央控制系统或其他主流的第三方控制系统管理，实现远程打开/关闭录播系统，启动/停止直播和录制等其他的功能。
16)支持用户的分级别管理，用户认证后才能观看相应级别的直播节目。
2、技术参数记录▪传播▪优质影音2.3.1.2高清摄像机HD-300S1）产品性能●低照度解像能力强，特别适合于照明一般的会议室/课室等场所。
●最大分辨率达到1920x1080，输出帧频最高可达60/50帧/秒。
在保证高清晰度的同时，重点满足了对画面流畅性的需求。
●同时应用了2D和基于运动估计的3D降噪算法，采用新一代低噪声传感器，有效降低了噪声。
●独特的基于人眼模型的Iridix曝光动态控制算法，使画面曝光均匀，层次感强。
●传感器支持WDR(宽动态范围)，在有强烈明暗反差的环境下(如逆光)，能够清晰捕捉成像所有景物。
●光学变焦可以达到18倍。
●丰富完善的接口：同时提供YPbPr模拟分量接口、DVI(HDM)接口、广播级3G－SDI接口，尤其是3G－SDI接口支持1080P/60高清数字视频信号通过单根同轴电缆传输。
●红外遥控器信号透传功能。
记录▪传播▪优质影音2）技术参数第三章附件3.1系统配置清单3.2设备清单及预算。
